中國儲能網訊：2017年4月24-26日，第七屆中國國際儲能大會在蘇州香格里拉酒店圓滿召開，來自中、美、英、德、澳、日、韓等國家的1400余位嘉賓到場參會。大會共邀請140余位行業專家與企業代表，圍繞產業熱點話題，發表了一系列精彩演講，中國儲能網將向讀者傳遞本次大會最具價值的聲音。
大會期間，東莞市邁科新能源有限公司產品部高級經理董俊先生在“儲能電站暨微電網專場”，以《電網級鋰電池儲能系統的應用及其價值》為題發表演講，現將演講主要內容發布，以饗讀者。
董俊：各位來賓，各位專家下午好，我分享的報告是《電網級鋰電儲能的應用及其價值》，主要從四個方面來為大家闡述。第一是針對我國現階段的電網架構：我們可以看一下現在這個圖上所顯示的，2016年我國裝機容量，火電占了64%，基本上占據了主要發電的布局，很大程度上是針對化石能源的利用。
對于火力發電的弊端，主要是針對煙氣污染、粉塵污染和資源消耗這幾部分；針對煙氣的排放，造成二氧化硫、氮化物以及酸性氣體的不斷增加，使國內很多地區酸雨量明顯增加。全國每年會產生約140萬噸的二氧化硫。
對于粉塵污染，在臨近電站的附近，粉塵污染是相當嚴重的，對生活及植物的生長造成不良的影響，每年會產生1500萬噸的煙塵。
對于資源消耗，火力發電機組要是通過水作為冷卻介質，一座1000MW的火力發電廠，日耗水量在十萬噸左右。全國每年消耗5000萬噸標準煤。
當前形成霧霾的主要原因是火力發電和機動車排放兩種形式產生。
現階段，火力發電比例的減少，必須提高水電、光伏、風能等可再生能源的發電比例，隨著光伏以及風能等再生能源在電網中的比重增加，由于風、陽光受氣候的影響，不可控，使其具有間歇性和波動性，所以在一些場合，針對光伏和風電認為是垃圾電，因為它對整個電網的運作來說，是帶來了很大的調頻的壓力。所以儲能裝置的應用可以在很大程度上，使光伏和風電平滑輸入電網，提高應用率。

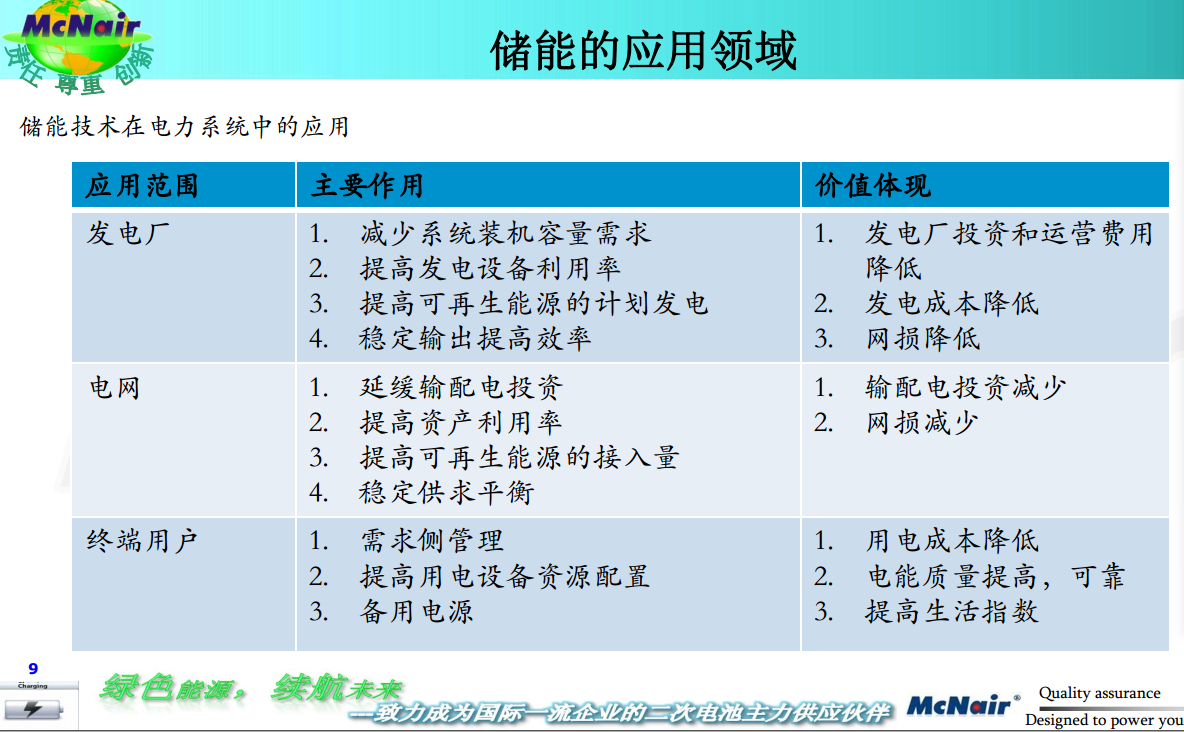

第二是針對儲能的應用領域，在發電側，第一是可以減少系統的裝機容量的需求，第二是提高發電設備的利用效率。第三是提高可再生能源計劃發電的計劃，第四是穩定輸出提高效率。其價值體現，第—，發電廠投資和運營的費用會降低；第二，發電成本會降低；第三，網損會降低。
在電網側，第一，延緩輸配電的投資；第二，提高資產利用率；第三，提高了可再生能源的接入量；第四，穩定供求的平衡。它的價值體現主要是輸入電投資減少，再一個是網損的減少。
在終端用戶側，第一，需求側管理，第二，提高用電設備的資源配置；第三，備用電源，其價值體現第一是對于用電成本的降低。第二是電能質量的提高，還有可靠性的提高。第三是提高生活指數。
傳統的儲能電網是發、輸、配、用一氣呵成，單向鏈式的結構。有了儲能的接入后，使能源互聯網成為了一種可能，形成雙向的交互式結構體系，可就地發電，就地儲存，就地使用，以及余電共享。
在電動汽車的應用領域，機動車的尾氣排放已經成為空氣污染的主要來源之一，減少機動車的尾氣排放成為我國空氣質量改善的重要手段，其中電動車將是不可缺少的主要手段。而加強智能電網的建設，將大大的促進電動車的發展，包括完善電動車的基礎配套設施。科學合理的電動車充電站的布局，充放電站的基礎設施滿足電動汽車行業的發展和消費者的需求，同時減少了充電設施對電網帶來的沖擊。
針對風力的應用，主要是在平滑輸出和削峰填谷。針對風電本身的特性，由于風電固有的隨機性、間歇性，決定了其規模越大，對電網的調峰運行的需求量就會越大，在風機的裝機占總?cè)萘康谋壤?0%以內，依靠傳統的調峰調頻手段基本上可以滿足電網安全的需求。如果達到20%甚至更高，電網的調峰能力和安全運維將面臨著比較巨大的挑戰。
目前為了減少其對電網的沖擊，每一臺風機需要配備其功率4%的后備蓄電池。它還需要1%的蓄電池用于緊急情況時能量的需求。隨著風電的快速發展，風電和電網之間的矛盾也是越來越突出，如果需要平滑風電90%以上的電力輸出，則需要為風電廠配置20%額定容量的儲能電池。如果希望風電廠還能具備削峰填谷的功能，需要具備相當于40%到50%的儲能電池。如果風機需要離網發電，則需要更大的儲能電池作為能源的支撐。
針對光伏發電側，也和風電類似的，一個是平滑功率輸出，再一個是削峰填谷。光伏主要是依賴于太陽光，在大型光伏電站主要是采用并網發電的模式，對于電網的調峰能力有比較高的要求。目前我國電力系統煤電比較高，核電和熱電機組不能參與調峰，水電、燃氣發電具有比較好的調峰性能，但所占比例不高。如果說光伏發電接入電網的比例增加，其對輸出穩定性的電網調控造成非常大的困難。
光伏發電系統中儲能電池的作用就是貯存太陽能電池矩陣受光照時多余的電能，隨時可以向負載進行供電。光伏發電對儲能電池的基本要求是自放電率低、使用壽命長、深放電能力強、充電效率高、少維護或者是免維護，工作溫度范圍比較寬，價格需要低廉。
針對在分布式場合的應用，分布式的能源可以用在離網運行，也可以用在并網運行，避免電力系統在遠距離傳輸時的一些線路損耗，及一些極端惡劣環境下的應用場景，具有非常好的經濟效益跟節能減排的效益。分布式發電與儲能技術的結合，大大提高了系統能源利用率，改善系統的穩定性、可靠性及經濟性。
在商業應用場景主要是作為峰值控制，減少負荷峰谷差，提高系統效率和設備利用率。如果電力系統大規模的使用儲能電站，即在晚間負荷低谷時段進行儲存，白天再釋放出來，就能在一定程度上減少企業在高峰時對電網的需求，提高系統的效率和輸配電設備的使用效率，延緩新的發電機組或者線路增容的需求，節約大量的投資。鋰電池系統的高效率、高功率和高速反應速度特別適合這種應用場景。
在調頻市場主要是作為平衡電網。電網供需的不平衡直接反映到電網頻率的偏移上，負荷過大的時候頻率減低，發電量過多，頻率提高。相對于傳統調頻技術，鋰電池儲能在響應速度上具有壓倒性優勢。

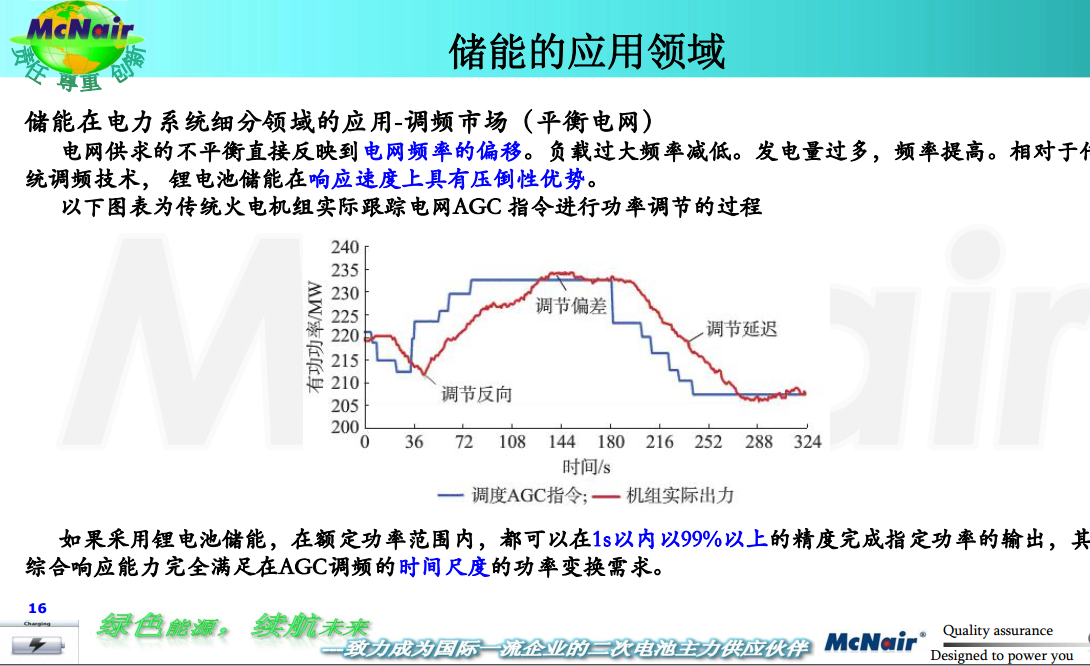

從圖上可以看得到，在傳統調頻的機組實際出力和調度指令之間的反差，造成調節的反向、調節的偏差以及調節的延時。
如果采用鋰電池儲能技術，在額定功率范圍內，可以做到在1秒內滿足99%以上的精度，完成指定的功率輸出。其綜合影響能力完全可以滿足在AGC調頻的時間尺度的大功率的變換需求。

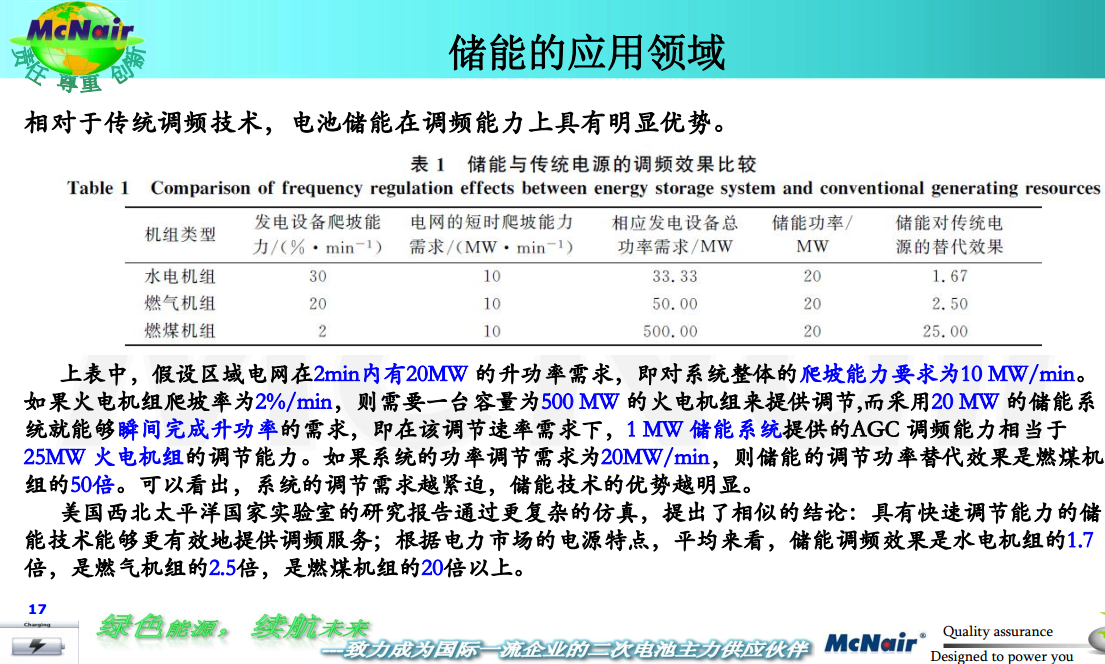

對于傳統的調頻技術，電池儲能系統在調頻能力上具有明顯的優勢。以這個表為基礎，假設這個區域的電網需要在2分鐘內有20MW的功率提升，對系統的爬坡能力是在10MW每分鐘，如果火力機組的爬坡效率是2%每分鐘，則需要配備一個500MW的火電機組來滿足這個需求，如果采用20兆瓦的儲能系統，瞬間就可以完成功率提升需求。在調節速率的需求下，1MW的儲能系統提供的AGC調頻能力相當于是25MW的火力發電機組的調頻能力。如果我們的功率調節需求提升到20MW每分鐘的情況下，儲能的調頻替代效果相當于火力發電機組的50倍。
可以看出系統對調節需求越緊迫，儲能技術的優勢就越明顯，在美國西太平洋國家實驗室通過更復雜的仿真得到了相似的結論，具有快速調節能力的儲能技術，能夠更有效的提供調頻服務，根據電力市場的電源特點，平均來看，儲能的調頻效果是水電機組的1.7倍左右。是燃氣調頻機組的2.5倍左右，是火力發電機組的20倍以上。

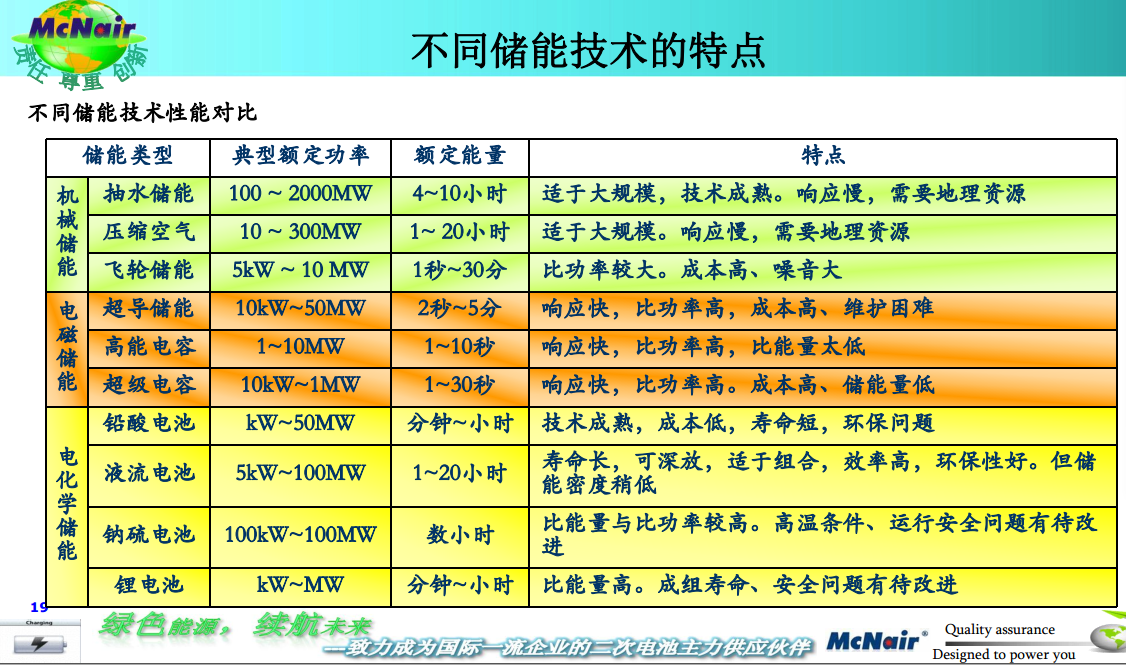

針對不同儲能技術的特點，從這個表上可以看到，我們一般的儲能類型分為機械儲能、電磁儲能以及電化學儲能?，F(xiàn)在大規模應用的主要是以抽水蓄能為主?？諝鈮嚎s它的規模大，但是國內應用相對來說沒有美國這么普遍，它主要是響應慢，然后對地理環境需求比較苛刻，需要有一定的地理資源才能滿足系統的搭建。對于飛輪儲能，它的比功率很大，但是成本高，噪音相對也比較大。
在電磁儲能部分，它的特點主要是響應快，功率高，但是相對的成本也比較高，超導的維護比較麻煩，高能電容的比能量又太低，對于超級電容來說它的比能量也比較低。
在電化學儲能這邊，鉛酸電池這塊技術是最成熟的，但是它帶來的最主要問題還是環保問題。液流電池的壽命長，可深放，適于組合，效果高，環保性好，但是儲能密度稍低。對于鈉硫系統來說，比能量和比功率比較高，高溫條件、運行安全問題有待改善。對于鋰電池來說，它的比能量比較高，成組壽命和安全問題還是有待改善。
下面介紹一個儲能的案例。這里給大家展示的是一個4MW/2MWh儲能系統的構架，這邊采用的電芯是32650的5.5Ah電芯，通過15并16串形成一個最小子單元，由13個子單元串聯形成一個最小的電池柜，由這種電池柜在5并的結構下形成一個最小的儲能子系統。然后由8個這樣的子系統形成一個2MWh的電池儲能系統。它的主要成分就是50kWh的電池柜有40臺，總控系統分了8路。500kW的變流器8臺，升壓變壓器配置了4臺，就地監控系統一1套，系統整體是由4臺集裝箱整合在一起。但是升壓變不安裝在集裝箱內。

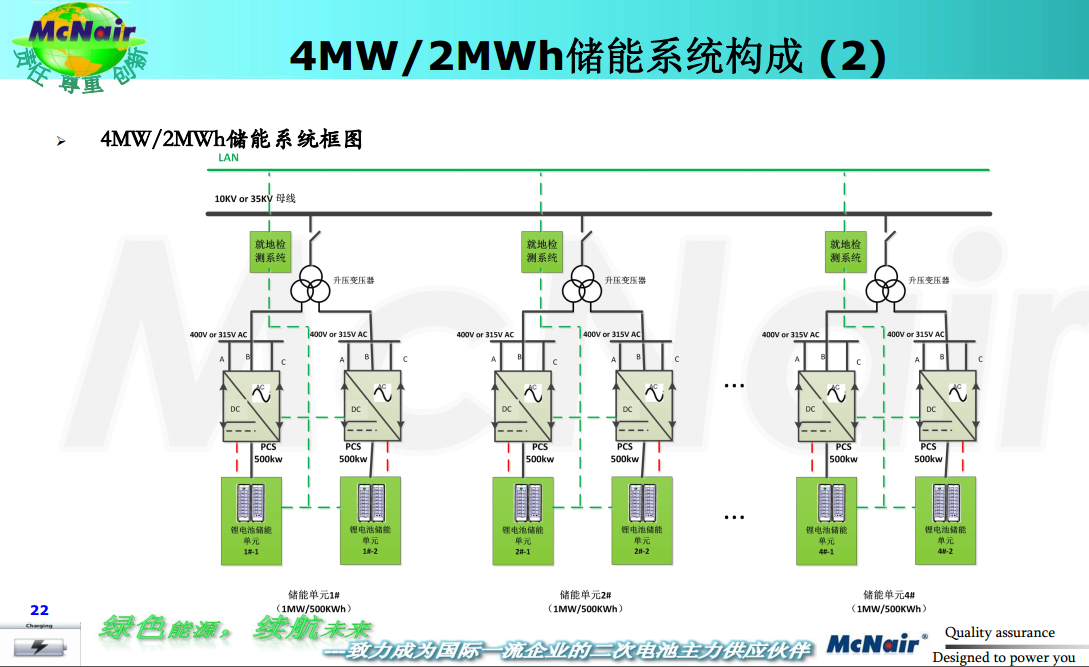

系統框圖的介紹。對于這個系統來說，是由4個這樣的子系統構成，底部有電池系統、變流器，兩套這樣的儲能系統由一臺分裂式升壓變，接入到電網側的并網接入點，由這樣4套系統形成一個大型的4MW/2MWh的儲能系統；接入電網，參與到電網調峰調頻的應用中。

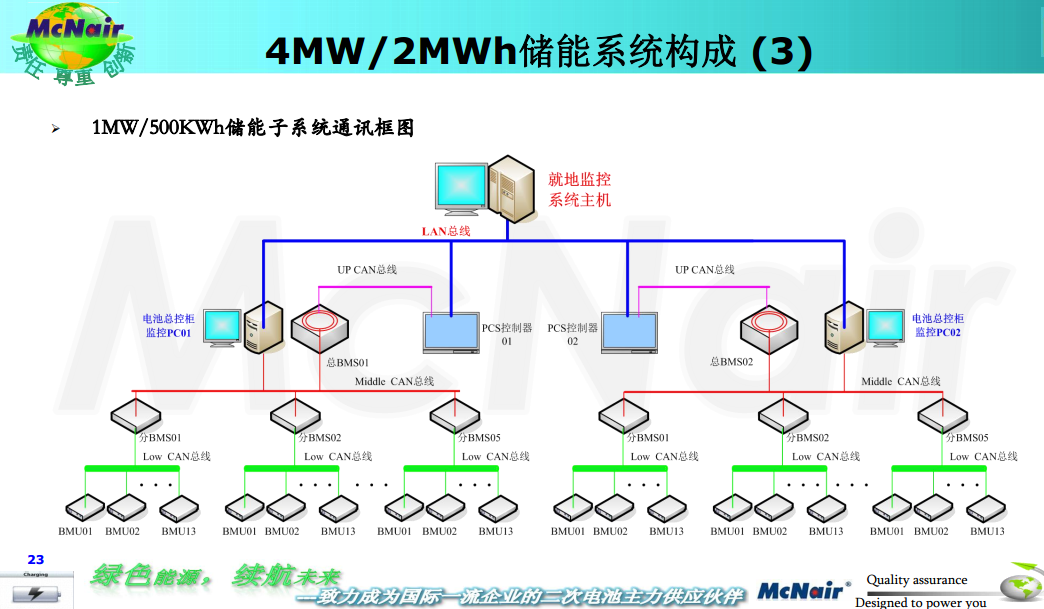

這個是系統的通訊拓撲圖，對于儲能來說，大堆棧的系統整合，一般情況下采用的是三級架構的管理系統，最底層的BMU，負責剛剛提到的最小的子單元的管理。它的中間層是分BMS，一個分BMS管理13個BMU，然后由主BMS管理5個這樣的分BMS，也就是5臺電池柜形成了一個最小子單位的電池系統，然后有兩套這樣的電池系統整合在一起，形成了1MW/500kWh儲能子系統。
下面看到的就是500KW/250KWh儲能子單元系統，它的系統配置容量是250KWh，標稱電壓是在665.6V，工作電壓是在600到750V之間，標準的充電功率是在250KW(1C)。它的放電標準倍率是2C，這套系統是可以滿足500KW的放電功率，充電工作溫度范圍是在零下10度到55度之間，放電工作溫度范圍是在零下20度到60度之間，存儲溫度范圍是在零下20度到40度之間，循環壽命是在衰減80%的情況下，環境溫度位25度，以0.5C的倍率進行充放電，可以滿足大于3000次以上的充放電循環。通訊接口為CAN、RS485、LAN通訊，均衡方式采用的是被動均衡。
這個布置圖是根據1MW/500KWh的子系統設備，在20尺集裝箱內的布局形式，一臺總控柜負責5臺電池柜，有一臺電池柜是作為預留的空間，以便后期的增容。在右側是兩臺500KW的變流器，基本上一個20尺的集裝箱可以滿足1兆瓦的功率輸出持續半小時。
針對這個方案我就介紹到這里，謝謝大家。
?。ū疚母鶕?jù)現場錄音整理，未經本人審核）發言人簡介：
董俊，現任東莞市邁科新能源有限公司產品部高級經理，從事電力行業工作12年，2012-1016年服務于CATL，致力于推廣鋰電池儲能系統在電力系統中的應用。
