中國儲能網訊：2017年4月24—26日，中國化學與物理電源行業協會儲能應用分會主辦的“第七屆中國國際儲能大會”在蘇州盛大召開。
在會議首日的儲能電站暨微電網專場（上），有十位來自不同儲能企業和相關部門的專家分享了相關經驗，如下：
以下為發言實錄（經主辦方審核）：

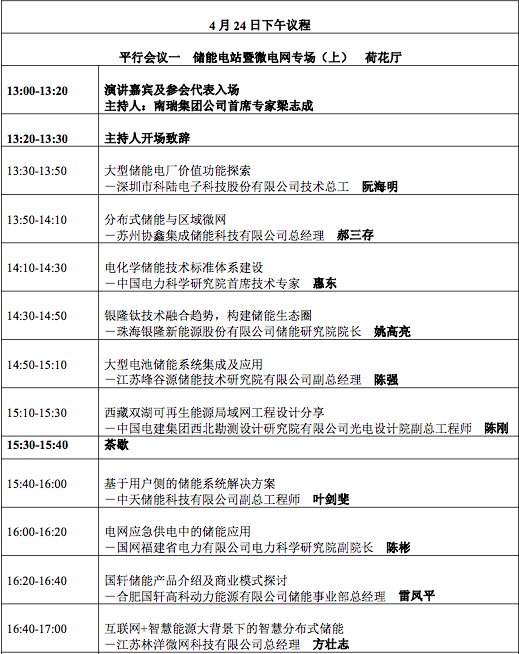

主題：2017第七屆國際儲能大會儲能電站暨微電網專場（上）
主持人：南瑞集團首席專家梁志成
主持人：各位業界的朋友們大家下午好。春暖花開的四月，我們迎來了第七屆中國國際儲能大會的隆重召開，今天下午由我擔任本場的儲能電站為微電網的主持人。我是來自南瑞集團的梁志成，很榮幸參加這個會。
上午聆聽了很多專家的演講，分享了很多的知識。儲能產業的春天來了，我想這一點大家都有共識，從產業政策方面，從國家的法規方面都出臺了支持儲能產業發展的政策，從儲能的裝機容量方面將會得到大的發展，從我們儲能的技術和產品的研發方面，我們也取得了長足的進步，在商業模式方面有很多的單位都做了非常有意義的創新的探索。我想無限的風光在儲能，一個是我們儲能產業會得到興旺的發展，另一方面我們經常說棄風棄光，現在看來是無限的風光在儲能。
我們這個企業是國家電網公司的直屬單位，也是國內最大的水利水電自動化，軌道交通監控等等方面的技術和服務的提供商。最近幾年我們儲能產業的發展，帶來了我們集團在這方面也非常的重視，也把儲能作為新興的產業發展方向，我們在過去的時間里面，我們參與了很多國家和國網公司的科研項目，也參與了工程的示范，應該講目前已經在技術上積累了一些經驗，在工程上也有很多的服務，我們將從電網運行的接入，到成套設備的提供，以及運維全過程進行服務，我們將以真誠合作開放的理念與各位同仁一起推動產業的發展，今天下午我們有幸邀請到十位專家，將給我們做精彩的演講。
1. 科陸電子
今天第一位是科陸電子科技股份有限公司的技術總工阮海明先生，他畢業于武漢大學，物理系，曾任中科院武漢物理所的高級工程師，現任國家能源局可再生能源規?；瘍δ懿⒕W(wǎng)工程實驗室的首席科學家，深圳市科陸電子股份的技術總工，儲能事業部的首席技術官，2012年以來一直致力于以下領域的研究，比如智能電網的戰略，動力電池盒儲能電池，產業的前沿技術和電力需求響應的管理方面。今天他給大家提供的是《大型儲能電廠價值功能探索》，讓我們以熱烈的掌聲歡迎阮總。
阮海明：各位領導，各位技術專家，各位同仁，各位關注儲能的同仁們，下午好。我今天給大家講一下儲能在大型的儲能電廠的價值探索。
今天跟大家講了這個議題有四個，由于儲能是多能協同的核心，可以為電網提供安全性和充裕性，我們今天的主題是要講如何提供安全性與充裕性，因為大家可能一直忽略這個問題，這個問題被認為是電力里面最后的一個難題。
第二個問題講電池電壓的支撐能力，以及黑啟動能力，以及儲能電廠的全控能力。我們看第一個，儲能電廠AGC的詳解。我們回顧一下從去年的大會上，我跟大家介紹過，儲能在電力的每一個環節，都有具體的應用，在輸電配電以及用電，各種各樣的應用大概有幾十種。盡管現在我們發電側已經開始啟動了，十幾億的市場，也有國家政策的支持，大家還是認為在一個臨界點。我們看自動發電控制是一個什么意思呢？是發電機組在規定的處理調整范圍內跟蹤電力調度指令，按照一定的速率進行發電，它涉及到幾個方面，一個是網調的中心，它的調度規則是由兩個文件支持的，一個是華北電網的兩個細則，在去年出來一個164號文件，上午領導也提到了，這里明確的規定了電儲能參與調頻電力的合法地位，與它配套的還有一些鼓勵文件，這些文件也是支撐了目前的發電的AGC調頻的市場。
我們以20兆瓦的AGC系統為例來看這個系統的架構，從電池以及逆變器上到10千伏，然后上到廠用的母線，然后再上到電網的調度中心里面去，在這里主要的是電網對電網的機組有一個指令線，再到電廠里面對儲能系統進行聯合分配。
這中間有哪些關鍵東西要去做呢？作為電廠的調頻，它有這么四個參數，第一個是調節速率，它要能跟的上，第二個是調節精度要能夠跟的上，這是它的個指標。這些指標原來在電廠的AGC調頻里面，是極其嚴厲的一些指標，對現行的發電能力來說非常嚴厲的。這幾個指標的具體計算和解釋權都是歸電網公司的，他計算的比較復雜。它是每一天的各次調節和平均值，乘上調節深度，以及這樣的一個公式計算出來的，核心的四個指標都在里面有了。我們說一個具體的過程，這個藍顏色的線，經常上面要你調，實際的能力是綠顏色的線，你讓它馬上調到很高，比如它調20多兆瓦，這么短的時間調上去是調不上取得，它是一個緩慢上升的過程。儲能調節能夠使它比較快的上去。它是怎么來核算的呢？在T0這個點接收到指令以后開始啟動，因為火電的啟動比較慢。在網調里面有嚴格的計算，你跨出來了才算起步了，到這里進入它的調節時區，才算你達標了，沒達到這個之前是不會跟你算錢的。它這樣一過來之后，傳統的這么幾個點就下去了。我們看加上儲能之后，我們就會把這個點大大提前。對于普通的發電廠，如果他加了儲能的調頻系統，那它就從一個劣等生一下變成優等生，在電網的評價體系里面。歐美各國成功的經驗表明，儲能系統具有有效改善電網AGC調頻的整體控制效率和經濟性，在一定的AGC市場機制下，以提供AGC服務為目的的儲能電站通過合理選擇儲能系統的技術類型、功率和容量等參數，能夠實現儲能的純商業化運營。它不需要任何的補貼，但是它需要地位的認可，需要政府給它一個正規的地位。
我們剛才說了164號文件就給了它一個地位，所以這個過程我們覺得，這個市場的爆發還是會很快的。
火電機組60%的補償費用來自于AGC調頻，我們按國家1500GW的總裝機容量來看的話，按1%到5%的調節需求，大概就有3、5GW的調頻需求。
好，我們再講第二個儲能電廠的電壓支撐功能。
這里我們要和大家講一些比較枯燥的東西，200多年，100多年以來，當時特斯拉跟愛迪生分別發明了直流電與交流電，后來交流發電發起來了要歸功于同步發電機的機制，因為同步發電機的機制在供需瞬間平衡下能保持電網電壓與頻率的穩定。因為電網是一個發多少用多少，每時每刻每個毫秒都要精確平衡的一個體系，原來它是剛性的，沒有緩沖能力的。原來一兩百年我們的交流電網為什么用的那么好呢？就是因為同步發電原理。愛迪生的這個機制優于特斯拉當年的直流平衡機制，所以各種各樣的電廠就能夠組網組起來，能夠建成一個大電網。我們看火電發電廠有這個很龐大的汽輪機轉子，燃氣輪機發電也有這個，那我們未來的光伏它有沒有呢？風電它有沒有呢？它是由變電器過來的，它目前根本就沒有這個機制。大家說可再生能源多了之后，這個電網要進行消納，有個消納能力的問題，大家現在說棄風、棄光就是因為消納的原因，歸根到底就是因為這個原因。
同步發電機仔細研究一下，它其實有五大基本特征，它有空載特性，有短路特性，有負載特性，有外特性，以及調整特性。它每一個特性都是它天然的、固有的，由同步發電機的物理機制以及機械聯動機制決定的，這邊的三個特性，我們統稱為基本特性，用于確定發電機的穩態參數，大家在驗收發電廠的時候，都會考察這些特性，看它好不好。運行特性用于確定發電機的電壓變化率，以及額定勵磁電流。我們把這個平衡的能力歸結為一個下垂特性和轉動慣量的特性。我們得出了傳統發電機的微分的動力方程，它這里有三種模式，這三種模式里面都有相應的下垂特性，它的下垂特性有相位功率，頻率功率，電壓無功，最后這個值里面，前面是個負號，它自己有一個天然的負反饋在里面，只要你這個負載增大了，轉速就會調整，調整頻率就會穩定，所以這樣一個過程決定了我們同步發電機能夠在200多年來支持大家一直用的很好。
電壓支撐這里，現今城市的節能減排，防止霧霾的大政策環境下，越來越多的城市將電源點遷出了城市，城市內的電網平衡日趨嚴峻。隨著城市的用電量日趨增大，城市區域內的變電設備總容量與對應總符合的比值——容載比持續降低，這也對用電的可靠性構成了挑戰。
儲能系統利用其四象限的全能處理以及下垂控制的功能，可以在不同的電網阻抗下，按照電網阻抗比向電網注入有功和無功勞必須，達到最好的電壓支撐效果。所以以后分布式的儲能也好，集中式的儲能也好，如果它參與了電網的一些統一的行動，以及相應的這些感知，那么它會是很好的電壓的支撐。
第三講一下儲能電廠的黑啟動功能對電網的價值。現在的大停電很少，但是以前的大停電還是相當恐怖的，一個很大的城市突然沒有電，現在的社會離開了電，整個城市全部癱瘓。電力系統在設計網架框架的時候一定會考慮黑啟動的功能，傳統的電網規劃的黑啟動，一般都是用水力發電的機組來做的，目前電網的黑啟動整個的恢復過程有三部分，黑啟動，網架重構以及負荷恢復。以前取代的電源它是以抽水的方式來做的，但是現在在大城市以及資源緊缺的情況下，抽水的蓄能電站或者水電越來越困難了，越來越遠離中心的城市，所以要解決電網真正的可靠性，大型的儲能，應該會是一個趨勢。因為在一塊不大的地方，我們就可以建功率能量很大的儲能電站，它對這個城市黑啟動有很積極的意義。
在大停電發生后沒有其他的電源，比如說只有一個儲能或者是抽水蓄能的電站，這種情況下儲能要快速的啟動，必須要能夠找到有效的方法，就是利用儲能系統優先啟動，其電氣距離較近、啟動性能較好的火電機組，替代水電機組完成后續恢復工作，它能啟動一個規模不大的電廠，這個電廠一啟動再去啟動別的電廠。整個電網恢復就可以自動的進行了，我們看越來越多的就會起來，整個網架就可以重構起來。黑啟動的第一發，原始的這個是非常重要的。
第四，我們講一下儲能群控以及穩定性的分析問題。這個也是儲能技術未來發展的最核心的問題，和真正解決電力電網的痛點，以及電網的一個需求。黑啟動的整個過程中，有電網設備的勵磁沖擊是相當嚴重的，在能系統里面如何來實現。這不是簡單的一句話能解決的。
我們認為儲能要實現比較大規模的群控，一定要實現這樣一個公式，它所有的特征在F（N+1）的時候要等于f（N）+f（1）的特征迭代，因為主流的PCS只有20兆瓦，那么要組成一個20兆瓦到200兆瓦的儲能電廠必須要發展系統的群控技術。只有儲能電廠超越傳統電廠的基本功能，齊家治才能得到彰顯，它的市場才能得到蓬勃的發展。我們把這些核心的東西歸結為這樣幾種，我用儲能功能做出來的系統要比傳統的更優，更適合于電網的調節，就達到了真正的電網的調配能力，以及它所說的儲能的穩定劑也好，優化劑也好，也能做到這一部分。
這中間我們還提出了一個虛擬時間常數的特征，這就是它系統的主力特征。
這個慣性時間常數是一個什么概念呢？我們做了一個方針，在一個很大區域的電網里面，比如說做一個400兆瓦的電網突然脫網，脫網了之后它會引起電網頻率的波動，我們對這個系統做仿真的時候做了時間常數，一個電廠的時間常數也就是十幾秒的規模，儲能能夠模擬出的時間常數就可以很大，因為相對來說它的轉換的能量也就是一個兆瓦時的規模，儲能要實現這個規模的話是不那么難的。實現常數越大，它電網的穩定性就越好。綠色的線表示如果我們有三個時間常數，我突然丟掉一個400兆瓦的發電電源，它的波動反而不是那么大，很快就平穩下來了。慣性時間常數越大，頻率的振福就越小，進入穩定時間就越短。我這個系統做的越分布，它的時間常數的累加，對于這個網的穩定會越好。
這是我們目前主打的一個產品，是一個4×0.5的群控系統，裝在一個集裝箱內，實現了很優異的下垂控制特性，具有99%的深度，也支持三相100%的不平衡帶載運行。右邊有一些主要的指標，它的輸出直接是10千伏，這個是兩兆瓦的系統，你可以把它放在一個單的兩兆瓦的逆變器來使用，它等效的轉功動能在0.5兆瓦時，等效的轉動慣量在2.1噸/平方米，轉動時間常數在10秒，這樣的系統如果說我20兆瓦那就是10倍，10倍的轉動慣量也很可觀了，在可再生能源的并網方面，就能大大的增加它并網的比例。而且這個系統已經實現了線性的f（N+1）=f（N）+f（1）的這個特性迭代。在N臺PCS的實現勵磁電流精確的均分，共同承擔一些硬沖擊。每增加一個過來的時候，它能均等的分攤，包括那個斜坡都能均等的分攤，我們看到這個時間，這樣一個系統在離網和并網的系統里面都是相當好的，我們看這個曲線，第N個是這樣的，我增加一個的時候，你看它的斜坡相應，每個細節都會重合上去，這就證明我這個系統是可以無限擴充的，可以證明它的這些特性。這樣的話我用這個系統來組更大規模的儲能電站就相當?shù)挠袃?yōu)勢。這是我們已經建成的一個9兆瓦的AGC的儲能系統，在某電廠里面。
儲能電站系統里面，作為電網的重要基礎設施，儲能電廠規模會越來越大，放到電網里面會關系到電網的安全運行，應該有完整的工程驗收、交付體系。這里又可以參考的常規電廠標準，像DLT5437《火力發電建設工程啟動試運及驗收規程》，這個里面對發電廠建成的技術參數、指標，以及在電網的地位有嚴格的驗收標準，因為電力是相當嚴格的。首先這個系統建成要有168小時的滿負荷試運以及各種的測試，所以電網里面的系統以及設備都是相當嚴肅，要求相當高的，我們國家的這些電廠的運行效率，水平，在世界上都是達到一流的水平。你像華能的很多電廠，其他國家遠遠無法達到他們運行的水平，包括他們的能效各方面。所以這些東西如果我們國家的儲能電站的發展，也有這些標準以及體系來支撐的話，我想我們國家的儲能在世界上應該會走的后來居上。
謝謝大家。
主持人：謝謝阮總。
2.協鑫
接下來是來自于協鑫集成的郝三存博士，他畢業于吉林大學分析化學專業，2007年到2009年在南開大學電子材料與器件博士后流動站，從事新型集成太陽能電池的研究，現任蘇州協鑫集成儲能科技公司的總經理兼蘇州協鑫集成工業研究應用的副院長，今天的題目是《分布式儲能和區域微網》，我們掌聲歡迎。
郝三存：協鑫在光伏產業鏈方面，在全球是屬于第一位的，包括多晶硅，組件的生產能力也是排在前幾位的，還有整個電站的擁有量。所以我們更關注的是，如何更高效的運用好這樣一個光伏發電和其他的分布式發電的高效利用。左邊這個圖是從2010年到現在全球總的裝機容量，全球增長的趨勢沒有變化，仍然保持著不斷持續增長的態勢，對于這樣一個終端的價格，確實在持續的下跌，我覺得右邊這樣一個風電的裝機容量，跟太陽能的容量是同樣的發展趨勢，增長量的不斷增加，它的價格不斷下跌，這樣的結果就是在某些國家從它的光伏發電也好還有風電也好，從它的全生命周期來講，它的發電成本已經低于傳統的煤和化石能源的發電了。成本的持續降低，帶來了對于清潔能源使用的持續加速作用，因此未來光伏發電和風能發電將會成為一個主要的形式。
它的比例不斷提高，基于傳統的發電模式，電力系統的結構，正在朝著分布式和微電網的形式轉變，電網的形式正在進入多樣化的階段。過程可能比較漫長，各種各樣的微電源，小的分布式發電的用戶側，在輸配電各個環節逐漸的導入電網，使電網的整個結構，整個控制的方式跟原來單一的化石能源的電站已經有很大的不同了。這就需要引入這樣一個儲能的系統來解決這個問題。
可再生能源所面臨的主要問題，就是它的波動性。像右邊這個太陽能發電就是白天有，晚上沒有。風力發電是隨著風的大小、方向，各種各樣的因素，它的波動是比較頻繁的。對于電網資源的利用和對于電網的穩定控制以及供電的穩定性產生了很大的挑戰。必須要有相應的平衡裝置，或者說控制的手段來消除這種影響，這樣才能讓光伏發電、風能發電更有效的在整個電網中使用。我想這也是儲能導入到整個電網里面的最重要的核心動力。
以上發展導致電力的供應形式正在從原來的集中式，大的電力設施，到用電設施，圍繞輸電線路，電力設施，向多元化的網絡發展。從而促使了整個電力系統或者電力市場的變革，包括國家最近在進行的電力體制改革，引入各種各樣的電力市場的交易機制，為的就是更有效的促進可再生能源更好的接入電網，形成良性的發展機制。
要解決它的波動性，各種各樣的手段，發電側的調控，風機本身發電的控制特性，需求側管理、儲能、能源互聯網，各種各樣的技術，大家在平時的報道中看的都非常多，各種各樣的手段綜合應用，然后來解決這樣一個可再生能源引入電網以后產生的問題。但是從目前的話，從它的普遍性和實用性角度來講，化學蟲能可能是一個比較好的普遍的或者適應性比較好的技術，未來的儲能電站在整個網絡里面，可能分布在各個環節，包括在發電側，在輸電側，包括在用戶側，終端，包括后備，都需要各種各樣的儲能裝置。包括未來由光伏發電和新能源汽車組成的新的全球能源的體系，里面包括電動車，也會成為一個很重要的儲能裝置進行使用。
這張圖是2015年的預測，在這里面，分布式儲能展示了一個比較快的增長態勢，屬于光伏加儲能的比例，在這里面主要還是光伏加儲能在終端用戶側的市場，它的經濟性已經比較顯現，大家知道可能討論的比較多的就是儲能，它的成本實在太貴，目前來看各種各樣的儲能技術成本都非常貴。用了以后導致它的經濟性，在電網中體現不出來。而在用戶側，在用戶的使用端，通過光伏加儲能的形式，因為終端電價比較高，它的經濟性已經有了，因此它從2015年開始，展示了一個加速增長的態勢。這里面也有化學儲能技術的成熟，最重要的還是鋰電池的技術成熟，成本下跌，這塊市場在全球市場來看，在新能源領域比較重要的市場。
從化學電池來看，它在分布式儲能裝置中應用的靈活性，循環利用的特性，另外功率和能量的可控性，另外適應類型，這方面非常適合分布式儲能的應用，在其中鋰離子電池它的適配的范圍，或者說它的類型，比較寬，倍率特性，能量密度特性，包括壽命特性，都基本上滿足了目前在用戶側的分布式儲能的應用。
這是鋰電池目前的技術路線圖，可以看到目前的話它的能量密度應該是在250左右的態勢，但是它的價格也在不斷的降低，最新的可能會降到150到100之間，這樣的話會對整個儲能市場的應用，起到很大的推廣作用，尤其是對分布式儲能系統來說，隨著動力電池的發展，導致鋰電池明顯下降，會對整個分布式儲能市場帶來新的發展機遇。
鋰電池主要還是正極、負極、電解液和隔膜組成，主要集中在藍色的部分，三元、磷酸鐵鋰，各有各的特性，每種電池都有適用的范圍，對儲能來說都會找到它的位置。主要在儲能領域來講，還是成本，在儲能領域哪種金屬能夠勝出是比較關鍵的。
協鑫作為一個綜合能源服務商，主要還是關注于在配網側的儲能電站，通過做售配，儲能電站加配網，加供電一體化的儲能電站，來構建儲能應用的電網應用案例，另外我們對于單個用戶，工商業的儲能系統，具有后備或者說峰谷套利的模式，或者做其他的服務。另外我們比較關注戶用儲能系統，就家庭屋頂?shù)膽谩?
我們主要的技術一個是電芯的技術，我們在電芯研發上主要還是走高能量密度，一個是它的循環加能量密度的提升，進一步降低它的價格，另外一些適合于儲能應用的PACK設計的技術開發。BMS方面，我們也針對這個儲能的特點，研究開發適合于分布式儲能系統應用的BMS，包括它的均衡管理，算法，包括SOC的算法，以及安全保護，怎么進行容量的方便擴展，以及自動識別、定位，故障處理機制。
另外我們面向發展中國家一體化的光儲集成系統，提高它的可靠性。另外我們有儲能的云平臺以及大數據平臺，結合儲能電池的數據在里面。
這是目前我們的產品線的規劃，前兩個主要用在家庭的分布式，分別是48伏的系統，高壓板的系統，中間是用在工商業未來電站級的儲能模塊，這個模塊的設計，我們認為大的儲能電站的安全性是最重要的，你在十年或者二十年的使用壽命里面，不能發生任何的安全事故，所以我們首先要從它的單體模塊開始，進行電站的設計，這里面包括各種各樣的震動測試，包括燃燒測試，還有耐溫性，以及它的過充過流過放這種帶來的安全性，包括里面電芯失效以后，單個電芯損壞以后會不會出現連續的連鎖反應，這些我們進行了充分的實驗和論證，保證在任何情況下這個模塊壞了它自己就退出，不會產生大面積的著火，還有爆炸的事兒。這是我們做這樣一個標準模塊的最初思路。通過這個標準模塊我們可以構建后面大的儲能電站，以及儲能的系統。
這是我們的一些運用的案例，左邊是工商業儲能的系統，用于小的微網電站。右邊是我們在國外的家庭用戶里面應用的案例，通過方便的擴展，家用儲能這塊也適合于它的應用場景，很容易進行容量擴展，連接以后電池是自動識別的，可以識別并聯的連接。在國外的用戶里面大家可以看到這種安裝，基本上是掛墻式的安裝，我們也做了充分的考慮，不占用空間，另外安全性比較好，小孩不容易摸到。這個東西放在家里面它是作為一種電器，如果小孩摸到的話會有安全性問題，我們當時做的時候都是按照家電的安全規定去做的。
大家從應用場景可以看到，藍天加光伏加儲能，除了空調之外的用電，基本上可以出現自給，不需要再依靠電網的供電了。這也是推動家庭光伏加儲能的應用模式最主要的原因，
簡單做一下展望，截至目前，全球已經安裝的光伏屋頂?shù)臄?shù)量超過了一千萬戶，隨著光伏發電成本的進一步降低，家用分布式發電還在持續增加，儲能成本的降低，各國對于光伏發電補貼政策的降低或者退出，越來越多的人選擇安裝儲能系統來增加光伏發電的自用率，家用分布式儲能具有巨大的市場前景。
目前光伏發電成本在一些國家和地區已經低于傳統的化石能源發電，在分布式發電系統應用領域，光伏加儲能有望取代傳統的燃油發電，成為發展中國家電氣化低成本的解決方案。現在通過光伏加儲能的形式，完全可以替代柴油發電機，光伏加儲能不需要燃料的添加，對于一些地方本身就缺乏燃料，燃料運輸很困難的地方，它的使用效益更進一步顯現。這是對于光伏利用來說，對于發展中國家來講，它的電氣化成本是最低的。
動力市場的快速發展推動了鋰離子電池技術的快速進步，成本的快速降低，在儲能上應用優勢進一步加強，支持了光伏加儲能的應用，結合電動汽車，儲能和光伏發電，將推動新的零碳生活時代的到來。我相信電動汽車的發展，和整個光伏加儲能的發展它是相互促進，相互應用的。通過這樣一個共同的發展，最后形成電動汽車加光伏發電，整個解決了我們生活中80%、90%的能源消耗，為未來能源的變革提供新的方式和生活，謝謝大家。
主持人：謝謝郝總的演講，在分布式儲能、光儲一體戶用方面給了我們一個概念，也非常契合我們今天的主題，應該講未來的市場很大，未來的技術還需要進一步的發展。
3.電科院教授惠東
下面演講的是來自中國電力科學研究院的惠東教授，他是中國電科院的首席技術專家，教授級高工，享受國務院政府津貼，長期村史儲能技術研究工作，目前是全國儲能技術標委會的副秘書長，掌聲歡迎惠教授。
惠東：非常感謝有這個機會給大家介紹一下《電化學儲能標準體系建設》，我今天想講的是電化學標準體系建設這件事情。
主要講四個方面，首先是電化學儲能應用現狀及發展。從應用上來看儲能的定位，從有電的那一天，有發電就要有用電，用電核發電之間就是不平衡，也就是說從有電力系統那一天起，搞電力系統的人對儲能就有一個剛性的期盼，但是并沒有轉化成市場。在新的條件下，這么多年了沒有儲能也能活，但是在新的條件下又把儲能推出來，主要是有這三個方面的變革。第一個，減排壓力對于電力系統的結構變革，我們知道現在可再生能源大的接入，咱們國家10%的儲能接入能力已經把咱們國家的棄風棄光十分折騰。
用戶側的個性化質量和互動化需求提高，特別是電動汽車引入以后，對用戶側的變化也是非常巨大的，也這兩個變化再發展下去，將來電網的彈性根本就不足以調節，如果我們無限擴大輸電的充裕度，那這個國家也是承擔不起的。所以在這樣一個情況下，就對儲能提出了變革性的需求，儲能到現在來講涉及到的學科比較多，因為儲能類型比較多，現在還屬于不斷變化的戰略性前沿的東西。
如果說把這個儲能在電力系統的應用分類來講，剛才阮總和郝總都講了很多比較細節的東西，如果我們從大的角度來講，我個人覺得，我讀完這么多東西還是2010年美國能源部發布這個對電力系統大規模儲能應用需求，對它的分類來講，還是說的比較系統的，它把儲能應用分成五大類，17項，就不再細節展開了。
儲能技術本身的特征，是包含著兩個因素，第一個因素是在于它的功率因素，地個在于容量因素，如果這兩個因素中間必須要結合一個時間因子，時間因子包含兩個含義，一個是蓄能的時間，一個是它在什么情況下去承擔負荷，或者作為一種發電特征的變化。
現在比較難統計國內外在應用上的現狀，我曾經花了很大力氣做這件工作，從應用結構來看，各種儲能類型下面，電化學儲能占了53%，而在電化學儲能中鋰離子電池占48%，后來有人說把一些新的應用加進來應該也變成了50%多。也就是說在各種化學鋰離子電池的項目數占比、裝機容量占比最大，可能是一個先驅，到這樣一種格局了。因為這件事情是可再生能源發電和分布式引發的需求特征，所以它目前來講結合可再生能源發電和分布式來講，還是應用數量最大的。
咱們講這么多儲能，那么儲能對于標準這個事兒，它到底是怎么樣一個需求？如果我們從這個需求來看，第一件事情我們得看看儲能這個系統本身，它的一個特征和因素。從結構來講，不管是哪一種儲能，它一定是包括這樣幾個部分，第一個，能量轉換這一塊的本體，第二個，功率轉換裝置，第三個并網設施，第四，輔機與附件。
從它的工作形態來講要么它是個并網電源，要么它是個負荷。
如果從它控制的規律屬性來看，電化學這一塊來講，鋰離子、鉛碳、鈉硫這塊，它的工作屬性應該屬于電磁暫態，液流還有一定的旋轉性部件。
我們再從它外部的參量特征來看，一個是容量，第二個是功率，第三個響應時間，第四個能量轉換效率，自放電率，循環壽命，充放電對稱性，容量可用系數，這些決定了我們需要對它的這些參量和應用之間對應，來對這些屬性，和它的情況要有所規定，這就是我們對于裝置本身的特征上來看。
第二個看它的應用特征，我們隨便舉一些東西，那么儲能在電力系統的應用需求，比如下一步它可以在大規模可再生的送輸和消納來講，從它的利用特征無非就是平滑跟蹤、精化輸力，減少棄光數，提高風電機組的專業能力來講，這塊我們也做了很多示范，還真是掙不到錢。
在提高配電這塊的可靠性，微電網的必要元件和支撐多能互補的綜合應用，這都是它下一步的東西。到目前為止，我很難看到基于電化學進步比較快的情況下，它的性價比還很難能夠讓用它的人掙到錢。大規?？稍偕@種東西，一定是有一種東西來解決棄風棄光問題，但是現在風和光棄掉最便宜，加上儲能就賠錢，你讓別人怎么用？而且剛才郝總講了，光伏價格會進一步便宜，發電成本會更便宜，儲能去把它存起來再倒騰上去，就要求我的技術經濟性更低。
第二方面咱們大家對于咱們國家的裝機比較密集的大規模資源區，不是天天在棄，而是在季節性的棄。儲能的利用率很低的，這對儲能的要求就變的極高。
對于下一步來講，從大規模集中式可再生能源來講，我覺得從電量角度來講，從功率統計角度來講，需要一個有序布局的過程，如果家家都這么配，除非給一定的儲能單獨價格，如果不給的話，作為整個改善當?shù)氐慕尤虢Y構和外送消納程度來講，需要對儲能進行一個有序的布局，對于分布式可再生來講，需要解決的，我們一步步接進去了，分布式可能會涉及到儲能每天都在動，每天都要參與管理，因為分布式儲能將來一定是廣域布局的，廣域分布式的布局，它將來要能夠做到整個的區域電網或者局部電網上能夠做到一種聚合，能夠發揮單一功能所不可能達到的，剛才阮總講的是集群控制，未來廣域布局，要到廣域的多布點的進行集體控制，可能會起到更大的作用。另外就是電動汽車在未來參與儲能這塊事。
我講這么多應用，它對于儲能體系建設標準，體現在哪幾個方面呢？我們這個標準體系的建設，我不能規定到電化學本身材料的體系范圍內，從我們儲能體系來看，應該說儲能系統并網和應用的環節和過程，它不能把它包羅萬象，電化學儲能也是一樣的，基本要服務于從儲能的規劃、設計、招標監造、設備實驗、工程組織、施工安排、交接驗收、運行交易、包括維護檢修、報廢這樣一個過程，這是我們應用對儲能標準過程建立的情況來看。
現在來講電化學儲能建立的是什么標準呢？國際上，比如IEC在2012年成立以后，為了和傳統工作內容不沖突，主要劃分了五個工作組，目前正在制訂的是這五個，一個術語部分，一個是元件測試方面，還有規劃安裝、環境問題指導意見、安全要求，還有一個是對于電池的安全要求。這是講了一個傳統的整體的規范條件，目前處于征求意見或者起草相關的階段。
在沒有成立國際儲能IEC標準會之前，曾經圍繞儲能做了兩個標準，一個是IEC—61427—1和—2。—1是南都最早是參加了這塊東西，后來我們和南都一起又參加了61427—2。此外美國這塊來講是2030—2，2030—3，2030—3是中國電科院替它主編的，現在已經完成了并且發布了。我們國家的電化學儲能主要是圍繞工程建設這樣一個標準，所以它現在還處于起步階段，目前的標準體系主要是圍繞規劃設計，設備與實驗，施工與驗收，并網與檢測、運行與維護五個方面來的，目前來講正在制訂的國標有10項，已經發布制訂的國標2項，還有行業標準9項，團體標準5項，五網公司的指標就將近10項。
除了參與國際標準之外，我們也參加了國際上比較多的跟標準相關的技術發展路線，還有白皮書相關的一些東西。比如說IEC的大規模儲能技術白皮書是參與的。
IEC本身成立這個標準的定位也主要是在于并網和應用來講，因為所有其他的標準體系，在IEC成立以后，給IEC/TC120的空間已經非常少了。目前來講在指定過程中間的一個要素還沒有梳理很清楚，編制思想和工作路線還不是非常統一。
美國這塊有IEEE標準，也基本是屬于工藝通用這方面的協議，但是美國這塊只是個案拿出來，還沒有形成一個整體的體系。
全國標委會成立以后，今年是第三年了，我們想構建一個比較完整的體系框架和路線圖研究，來做一個系統性、邏輯性比較強的體系，這是我們列的具體的工作體系的建議。
標準的建設本來想基于一個成熟的技術形成一種標準，但是這個發展比較快，標準跟不上。應用發展的角度比較快，但是標準支撐的基礎問題還跟不上。我想主要是再講一下支撐標準體系的主要研究方向，如果我們放在電化學角度的標準講，目前最迫切的問題，還是火災安全的問題，這個時候主要涉及到鋰離子電池，鈉硫電池不用說，鉛碳電池也不要說鉛酸就不著。當然有些不一定是電池本身，可能是屬于附件和輔機。其實最迫切的還是鋰離子這塊的東西，因為目前鋰離子電解液還是有機的。
鋰電池的安全問題現在研究的焦點和難題，第一，是安全性的評測技術，目前沒有辦法去評測這件事情的安全性。第二個安全設計技術，國家目前也有課題支撐這些東西，但是對安全預警技術的缺失，另外對電池模塊安全防護功能的缺失，第三個是消防閉環的缺失。上午有幾個同志跟我講，到我們那兒去安裝儲能，環評不同意，安監也不同意，這個事情搞的很苦惱。其中有一個最大的問題，人家好不容易把火災給請走了，我們再把它請回來，那人家肯定不同意的。
這里面，消防閉環中間現在有一個比較大的問題是哪里？現在有六氟丙烷、七氟丙烷，希望通過阻燃和降溫這兩種方式，能夠進行對鋰電的消除，很不幸，六氟丙烷、七氟丙烷一旦著起來，它會形成六硫氟化物，這玩意兒是有毒的，現在消防對這件事情沒有界定，有的人說了，氟利昂對這兩個問題也解決比較好，但是氟利昂國家環評上過不去。目前來講對于消防劑本身肯定是未來一個難點。。
另外一個難點還是剛才說的測評，以后將會在這些方面來進行一個比較大的工作。我們現在也看到有很多相關的部門，在做相關的研究工作，其中包括中國電科院在和銀德時代新能源申請的國家重點研發計劃中，就有一個很大的工作，就是包括對電池極和電池模塊極的所有安全風險評估危害，、防爆、消防、特性本身、熱失控連鎖反應本身的基礎研究，在這些層面上去。
第二個，也是咱們極其重要的問題，對于未來標準體系中間，我們說了，電池的循環壽命是電池價格參照和它未來應用中間一個非常重要的東西，包括電池的研發，我們都希望做成長壽命、低成本、高安全的電池，但是循環壽命和日歷壽命的快速檢測和評估技術，這是一個目前來講，還沒有解決的問題。如果我們短期去判定這件事情，還需要重點的攻克。這屬于電化學儲能技術中間非常重要的一個問題。
另一個層面在應用過程中間，前面是講的應用前的事兒，應用過程中電化學本體的剩余容量和健康狀態的在線評估，這塊也是將來驗收和未來發揮的一個重要點。
第三個，所有的電池集成技術，都是建立在儲能單位單體一致性的基礎上考慮的，儲能在線單元的一致性如何在線評估，我們丟過來一個問題，什么叫一致性？很多人都沒有一個明確回答，我目前只能站在一個電學者的角度來講去看待一致性，對于每一個單元或者每一個單體，我們給它電學的激勵，我們所獲得的響應基本一致，我才認為它是電學一致性。但是這種思路或者類似于擴展的思路，并沒有在我們整個的應用過程中得到發揮。對于這種東西在線評估，也是建設標準中極其重要的事情，尤其是循環壽命的快速檢測。如果有一個設備拿來兩三個月就把人家這個電池的東西，能夠很規范、公正，或者很合理的評判出來了，我想在以后的招投標過程中，對定價過程中，包括驗收過程中間，甚至包括產品定型和開發中間，如果這塊的標準體系建立起來了，都會起到一個更大的作用。
我的匯報完畢，謝謝大家。
4.珠海銀隆
主持人：從它介紹了電池也好，儲能系統相關制訂標準的必要性和一些進展。謝謝惠東教授。
接下來我們有請來自珠海銀隆的姚高亮先生，他畢業于中國科技大學電子信息科學與技術專業，2012年入職珠海銀董新能源有限公司，負責儲能系統的開發，曾在國家科技部863項目中擔任電池系統以及BMU的副組長，他今天發言的題目是《銀隆鈦技術融合趨勢，構建儲能生態圈》。
姚高亮：第一部分是講一講全球的包括中國儲能市場的分析，第二部分就是儲能技術應用，以及目前儲能技術真正推廣所面臨的難題。第三，講一講銀隆儲能技術的優勢。第四，銀隆儲能的一些具體項目案例，最后講一講銀隆公司。
首先講一講全球的能源戰略，這是我們小組整理的全球各個國家的能源方面的政策文件，首先是美國的全球能源戰略，包括日本2030年能源環境創新戰略，歐盟的2050能源技術路線圖，包括習總的四個革命、一個合作，也推動能源革命，抑制不合理能源消費，推動能源供給革命。從全球能源戰略看，儲能技術已成為各個國家新一輪科技革命和產業革命的突破口。這是中國的一個政策支持，大家可以看到從2016年3月份，國民經濟跟社會發展第十三個五年規劃里面，儲能列入了十三五的百大工程項目，到6月份發布了《關于促進儲能技術與產業發展的指導意見》，每個月份國家部委都有一些儲能方面的政策出臺，到2017年3月份，國家能源局發布的儲能技術產業發展的征求意見稿，充分說明了儲能發展迫在眉睫，我相信未來還有很多的細則跟文件的具體出臺。尤其是大家關注的一些補貼政策，不出意外的話，最晚2018年能夠出臺。
全球儲能市場分析。目前鋰離子電池跟鉛酸電池的裝機容量位于電池的第二位和第三位，全球的電力儲能裝機總規模168.4G瓦，占全球電力總裝機的2.7%，趨勢是逐漸上升的。
再講一講鋰離子電池的優勢，無論從削峰填谷、平滑波動還是快速響應方面都能夠發揮它的優勢。
這是全球重大的儲能項目，包括日本、美國，智利的20兆瓦的，以及中國張北的重點儲能項目。后面我會講一講我們銀隆集團，包括美國奧泰公司的重大儲能項目。
這是風光發電的總體容量，截止2016年底，風電累計裝機容量為1.69億千瓦，光伏裝機容量為7742萬千瓦，但是棄風棄光量也是很夸張的，棄風電量達到497億千瓦時，棄光電量是70.42億千瓦時，這個浪費是非常顯著的。底下是儲能裝機的總能量。2016年年底，我國電力儲能裝機總規模是24.2GW，占其中化學儲能189.4兆瓦，年登帳率34%，這個數字還是非常巨大的。
第二部分剛才惠博士也講了，儲能技術在發電、輸電、配電、用電各個環節都有不同的應用，包括電力的削峰填谷。
備用電源應用，傳統的用的是鉛酸電池，近年來鋰電池也在這方面有突破，包括通信基站，戶外戶內的，DIC機房，以及重要的像政府、醫院、銀行、雷達站，鋰離子電池都在不斷進入這個行業。
住宅區儲能，高檔小區可以給公共照明、消防系統、電梯緊急應用做備用電源，代替柴油發電的，這是在珠海海上一品開展的項目。
以及在一些微網，沒有大電網的地區，無電網的地區應用必須要儲能，因為風機跟光伏發電具有不可存儲性，你用電是一個可以預測的，加上儲能才能保證風光不穩定，甚至沒有的情況下，保證正常的供電。
未來的趨勢一定是儲能變成電力的能量路由器，就像以太網、互聯網發展的概念一樣，以儲能為模塊，保證整個社會能量電力的正常供應，目前的主要難題，針對發輸配用，以及其他的具體應用有幾大難題。目前的鋰離子電池，第一個就是壽命短，普通的電池，尤其是在高溫或者低溫的情況下，我們跟客戶做過深入的調研，平均壽命一到三年，第二個工作溫度范圍比較窄，大部分鋰離子電池在0度以下是沒辦法正常應用的，我們調研的像通信基站的電源在東北，在西北地區，鉛酸電池都要埋到地底下應用，或者給鋰離子電池加空調，本身就是儲能裝置，你外面還要再給它提供一個保溫甚至恒溫的裝置讓它工作，這樣無疑增大了鋰離子電池在儲能領域推廣的難度。
第三個，充放電倍率性能低，尤其是對于調頻領域，包括港口機車，它對于電池容量要求不高，能量密度比要求不高，但是它要求大倍率的充電，放電，大部分電池，充電是小于1C，或者最多做到2C，再一個就是全生命周期的度電成本偏高。當你全生命周期，度電沒有優勢的話，推廣的難度是非常大的，我覺得這四個難題解決了，儲能技術才能真正的在市場上推廣。
后面是銀隆的鈦酸鋰的優勢。第一個就是長壽命，目前我們單體的循環壽命，根據國家標準達到80%的額定容量的壽命是三萬次，上午我們董事長也講了，我們目前在電鋰行業質保推出的新的質保期是30年，第二個是耐寬溫在零下50度到60度可以正常充放電，我們在哈爾濱包括內蒙古，新疆、西藏，不管是電動車還是儲能上我們都有應用。另外高安全、不燃不爆、高倍率充放電，我們在電動交通上推廣，10分鐘之內充滿電，部分調頻的，另外度電成本低，雖然一次投資是高于其他鋰電池，但是它的全壽命周期可以折算，每度電的全生命周期的成本是小于兩毛的，目前是低于發電成本的。
這是我們安全方面的一些實驗，包括電鉆測試，針刺、浸泡、切割、過充放燃燒。我們跟相關的軍隊部門也聯合做了實驗，子彈射擊，整個安全性都是非常良好的。
這是6分鐘充滿電，因為我們采用的是納米級的工藝，內阻非常小，6分鐘能夠保證它快速充滿電。
三萬次的循環壽命，從我們第一個研發出來的電池，生產出來到現在，還在繼續測試，包括高溫加速，老化壽命測試，包括我們1C、2C、3C到6C的循環，這是兩萬五千次之后的性能。
再一個是安全性，傳統的鋰離子電池本身隨著充放電會形成一個SEI模，鈦酸鋰天然的沒有這層模，所以它阻抗比較小，為什么它可以大規模充放電，它的電化學體系決定了它天生就有這樣的優勢，這是它的高低溫性能的測試數據。可以看到它在低溫的情況下能量衰減是非常小的，在零下40度，能量保持70%以上。
鈦酸鋰功率密度目前每千克是1500瓦，循環壽命是三萬次，最大倍率單體是10C，充放電倍率都是10C。
再一個我們還有另一項技術，我們提供的是儲能系統，電池儲存一個是根據電池容量篩選，再一個是對電池管理的好，你對電池的過充、過放各方面都要做好監管才能保證電池系統真正的發揮效力，剛才惠博士講了，怎么去評估電池的一致性，這牽涉到這個BMS如何作出均衡策略來。
我說一下我的想法，現在行業有很多人根據電池電壓的一致性去制訂這個均衡策略，個人覺得這是不科學的，我們應該把這個電池系統當成一個黑盒的東西，只要電池能多充電，多放電，證明你的均衡效果就達到了，而不是電壓一致性很好，但是你充的不多，放的也不多。根據這種出發點，我們有我們主動均衡的策略，因為一致性再好的電池，它經過長期的循環，如果沒有均衡的話，它一定會有差異性的，這個不管是針對磷酸鐵鋰電池還是鈦酸鋰電池，甚至日本的三元電池，我們都有做過比較，長期跑過的，雙向主動均衡系統，任何單體之間都可以發生能量交互跟能量轉移的。再一個是遠程監控，我們的儲能系統電池的單體信息，電壓、溫度、SOC，以及充放電電流，充放電循環支柱，通過互聯網技術在我們服務器上有存儲，我們根據這些數據去分析、反饋，去優化我們的均衡策略。這塊數據從2010年到現在所有的數據都有，包括國家強制推行的27530電動車的無線通信，我們在國標出來前我們已經做了好幾年了。
第四塊講一下我們的應用案例，左手邊這是我們美國奧泰一兆瓦標準的集裝箱，已經在美國的AEC電網，包括薩爾瓦多以及夏威夷都有幾十兆瓦級的應用，這個是內部的，從電池模塊，電池管理系統，熱管理系統，照明系統、消防系統，全系列我們都有標準的申請了專利的成熟技術。右邊是張北2兆瓦的風光儲能項目。
這個在2015年4月份已經完成了，這個是全球第一個10千伏的，無變壓器直掛的電池儲能系統，在這個項目落地前是日本做的最高，做到6千伏，我們現在做到全球第一，也獲得了南網科技進步一等獎，以及廣東省科技進步二等獎。
這是一些別墅項目，在一些電網不是特別穩定的地方，尤其是冬天，有些養了熱帶魚的，一斷電魚就死掉了，有了這個東西，不僅可以給這個魚缸正常加熱，還可以給一些大型負載的小的設備用電，下面是我們跟格力開發的光伏空調儲能系統，已經在別墅投運了。
這是跟上海電氣合作參與生物發電的，這是標準的800度電的移動箱式儲能車，可以用于電力搶修，一個沒辦法建充電站的地方，給電動車充電，多功能一體的移動儲能車。1220電池模塊，這是軟包鈦酸鋰的，日本調研了一圈，最后從中國買鈦酸鋰電池，用在它的海島的監測，做備用電源用的，包括4850的，包括通訊基站的，這是我們在成都師范大學做的戶外的，運行兩年多了，電池容量還在99%以上，包括家庭儲能。其他我們在研發的即將推出的包括在軍隊上的，手攜式的軍用儲能箱，因為軍隊上對于溫度、安全、倍率要求非常高。還有軍用儲能系統，代替?zhèn)鹘y(tǒng)的柴油發電機的，因為柴油發電機會發熱，紅外成像就能偵查出來，加上儲能系統可以解決這個問題。
充分利用大倍率的性能，我們跟中國中車合作的，包括車上用的能量回收系統，以及進站的地表的能量回收系統今年都會落地，以及港口起重的，對能量要求不是特別高，但是對于功率、充放電要求很高的。
介紹一下銀隆公司，目前我們八大產業園，包括珠?？偛浚浒彩?、石家莊正定縣以及美國奧鈦，天津、成都、蘭州正在建，南京已經征地完成，總共有一萬兩千畝，總投資超過500億，主要是生產納米鈦酸鋰材料?？偟纳a能力是75億Ah。這是我們生產車間，全部是工業4.0包括工業自動化，ERP系統。我們公司主要是兩條產業鏈，電動交通跟儲能，核心都在于電池。
這是未來的展望，借助云計算、人工智能、大數據、物聯網、互聯網這幾大技術，加上儲能系統通過互聯網加的概念，我們希望有朝一日中國能夠在世界領先，快速實現智慧能源。
謝謝大家。
主持人：謝謝姚總又一次給我們分享了銀隆的相關產品和應用。
5.江蘇峰谷源
接下來是來自江蘇峰谷源的陳強先生，08年12月份畢業于東南大學的電氣學院，09年1月份進入中國電子科技集團的14所工作，2015年7月至今，擔任江蘇峰谷源儲能技術研究院的副總經理，主要研究方向為變流器及其控制，分布式發電和微電網技術，新能源儲能系統，我們歡迎陳強老總的演講。
陳強：各位尊敬的領導專家，行業同仁們，下午好，很榮幸有這個機會來給大家做一個匯報，匯報主要分為三個部分，第一是大型儲能系統集成關鍵技術，第二，大型儲能系統應用，第三，猛獅科技在儲能領域的開拓。
先介紹一下大型儲能系統集成關鍵技術。大型的儲能系統主要三部分構成，一個是電池存儲系統，還有功率轉換系統PCS，還有能量管理系統EMS，實際上實現能量流和信息流的流動。一個儲能系統的開發流程可以分四個階段，第一首先是電視系統，電視的選型，電池管理還有安全設計，還有功率系統，主要是電氣設計，結構設計，還有控制軟件的開發，監控系統是監控系統的方案、設計、軟件開發，第二階段是系統集成階段，主要是儲能房和電氣倉和電池倉結構設計、溫控、消防、照明、環境監測系統。第三個部分是生產施工階段，一個是設備生產和調試，還有項目現場的土建施工。第四個階段，系統調試，設備到項目地安裝、調試和跟業主的對接。
我們看一下電池系統，電池PACK流程，首先是電池配組，根據容量、電壓、發電率的一致性原則，選電池進行配組，然后模塊組裝，BMU的安裝，線束的連接、測試等等。
我們看一個成簇設計的流程。以鐵鋰電池組成一個PACK，里面包括BMU，數個PACK加上高壓盒串聯組成一個電池簇，多個電池簇并聯組成一個電池系統。我們看一下電池管理系統，我們分三層，最底下是BMU，電池模組的管理電源。還有電池簇管理單元BCMS，還有電池堆管理單元BAMS等。BMU主要是檢測模組里面電池的電壓電流、內阻，對電池系統進行監管和報警，然后進行均衡。BCMS主要是管理一個電池簇里面的BMU，然后檢測整個電池簇的電壓、電流，并且標定SOC，萬一電池出現故障異常的時候，它可以切開高壓盒的接觸器，使電池簇退出運行。BAMS主要是一個通訊功能，它對下是BCMS進行通訊，同時跟EMS和PCS進行通訊。
剛剛也講了電池一致性很重要，但是電池無論我們怎么配組，在長期運行以后，電池之間的特性總會有差異，我們需要進行一個主動均衡，我們分三層底層控制，BMU底層控制，一個簇里面的組件均衡是借助BCMS提供控制策略，然后由BMU來完成的，
間的均衡控制主要是由BCMS聯合BAMS進行簇間的均衡控制。然后看一下BMS保護及控制策略，首先高壓盒的中斷控制，繼電器的控制，我們知道高壓盒是電池簇進入了直流匯流箱的一個端口，可以說是電池系統到電氣系統的一個端口，那么它的通斷控制是保證電池系統在適宜的電壓和環境狀態下進行工作，還有預充回路的控制，我們?yōu)榱朔乐箾_擊電流對功率其件造成損傷，所以加了一個預充回路控制。還有雙供電電源控制，主要是防止直流電源持續放電造成電池系統過放。還有簇間均衡防環流控制，防止電池簇間過大環流對功率器件和一電池造成損壞，還有EMS和PCS的通信控制，用于通過EMS和PCS執行相關的充放電動作。
接下來我們看一下功率轉換系統PCS，PCS主要的工作是四象限變換，能量的雙向流動，有功無功調節，黑啟動，充放電管理，運行狀態控制，通訊管理，后臺監控，主要用途是這四點，平衡新能源發電上網功率，平衡電網的負荷峰谷，優化配電網電能質量，第四個是應急供電。
主要拓撲是兩種，一種是DC/AC單級拓撲和DC/AC雙級拓撲。單級拓撲主要應用在電池電壓比較高的場合，像鋰電池系統，我們一般是串聯到200伏左右，額定電壓大概600多伏。DC/AC這種串接式系統我們一般是用在一些電池電壓比較低的像鉛酸電池，還有反應堆電池這種電池比較低的系統里面，需要DC/AC進行升壓然后再逆變。另外還應用在一些多直流電源的場合，需要DC/AC進行功率的分配。
我們看一下并離網的智能切換箱柜，主要用在一些微電網系統里面，主要是像斷路器，靜態開關，還有控制板這些組成。控制板控制系統，監測靜態開關兩端的電壓電流，通過靜態開關的通斷控制，實現并網向離網的轉換，還有離網向并網的同期控制。另外帶電差的控制信號的話，可以實現離網運行下的負荷頭切。對外通訊的話，一般是跟PCS進行通訊，因為它是實時控制，所以要求速度比較快。
技術關鍵點，這邊分成四個方面，第一方面并網運行模式，動、靜態電網支撐和低電壓穿越，第二個方面是離網運行模式，這是主要難點所在，一個是非線性負荷下的諧波抑制，還有沖擊性負荷抑制，還有三相不平衡負荷下微電網電壓控制，我們常規可以采用三相電壓的正負級分離進行控制，還有變流器交流并聯協調控制，目前一個下垂，還有比較流行的基于VSG的控制方式。
第三點是并離網運行模式的切換，首先是非計劃性，非計劃性并網切向離網的穩定性控制，還有一個是離網轉并網的同期并網控制，還有一個是多儲能系統的協調控制，多儲能的均衡充放電控制，如果是在離網模式下，如何實現一個微電網系統里面，離網運行模式下，多個儲能系統他們如何實現一個電量的均衡控制。
接下來介紹一種傳統的控制系統軟件開發，我們傳統的控制系統軟件開發是根據理論分析和仿真計算得到相應的控制算法，然后編寫程序上電調試，這個整個過程決定了我們系統開發的效率和效能。其實我們正常的做電氣仿真的時候一般都是使用可視化的仿真平臺了，可視化仿真之后，另外提供了一些封裝子模塊庫，它提供了相應的封裝子模塊，能夠使得我們控制的一些模塊，能夠組成一個轉換模型，直接把我們的控制算法模塊，轉換成我們可以執行的一些控制系統軟件程序。首先看這個封裝子模塊，我們有四個小模塊，首先是控制芯片的選型，還有儲存空間的分配，還有功能模塊或者各個串口，各個外圍設備的控制，ADC或者其他的設置。另外它還提供了一些子模塊，有各個功能子模塊的應用封裝子模塊，像ADC還有KEN，SDI，PW模塊，這些類似的模塊，另外還有DMC模塊等等，所有這些子模塊足夠幫助我們將控制系統的一些仿真里面的控制算法模塊，轉換成一個控制系統軟件聲稱模塊。
右邊是我們常規的一個電氣系統的仿真模型，我們把Continuous這個控制模塊拿出來，仿真通過的時候把它拿出來，結合相關的子模塊，我們可以構建一個原程序轉換模型，這里面有兩個中斷，一個是ADC中斷，一個是串口通訊中斷，還有主循環程序，可以把它編譯，在CCS里面生成相應的控制系統的軟件生源程序，然后上電調試。我用這個方法也開發了幾款產品，就我個人的經驗分享，這一方法能夠極大的提高我們整個的開發進程，當然它也有一個最大的問題就是，它生成的是源程序的可讀性，比我們編寫的會差一些。
第三部分就是能量管理系統，這是一個儲能監控系統拓撲結構，它分實時監控區和數據采集區，數據采集期的話主要是由服務器，前置交換機，還有其他控制語言源組成，另外實時控制的話是系統交換機，服務器，還有就地工作站和遠程工作站，整個的功能系統結構可以分三個部分，一個是操作系統，還有自身平臺，主要是對應用功能的支撐，第三個是應用功能這一塊。
第二部分介紹一下大型儲能系統的應用，因為前面大家介紹的很多，所以我這邊就簡單帶過，主要五個方面，一個是可再生能源中的應用，第二個是在微電網中的應用，第三個是在電網中的調頻調峰，削峰填谷，第四個是需求側響應，第五個是偏遠無電地區、海島地區的離網應用這五個方面，因為大家前面也講了很多，這里簡單帶過。
第三部分我想?yún)R報一下猛獅科技在儲能領域的開拓。主要三個部分，一個是電池生產基地，這也是猛獅科技目前資產最重的地方，這兩個基地計劃投資是60億元人民幣，分別是福建猛獅新能源動力鋰電池生產基地，和猛獅宜城高端鋰電工業園。第二個是儲能設備制造及系統集成，就是我所在的江蘇峰谷源儲能技術研究有限公司，第三。
第三個是在儲能項目方面的拓展，目前已經落地的項目是陜西可再生能源發電和儲能綜合應用產業基地，還有湖北可再生能源發電和儲能綜合應用產業基地，還有一些項目正在洽談中，有些項目規模也比較大。
我們看一下福建猛獅新能源動力鋰電生產基地，它占地450畝，總產能是4GWh，2020年達成，目前已經開始量產了，達成之后年產值大概是100億人民幣左右，主要生產圓柱三元電池，18650和AL70，左邊是它的鳥瞰圖，在福建省漳州市經開區。
然后猛獅宜城高端鋰電工業園，位于湖北省宜城市經濟開發區，占地457畝，年產能是4GWh，主要生產40Ah以上的三元方殼，還有磷酸鐵鋰電池，右邊是它的鳥瞰圖，這兩個園區總的投資都是30億元人民幣，是一個環境優美，設備完全現代化的一個鋰電工業園區。。
接下來介紹一下江蘇峰谷源儲能技術研究院有限公司，它是2012年9月在浙江成立，2015年11月正式并入猛獅科技。目前我們主要在四個方面進行拓展，一個是儲能系統的核心部件方面，我們首先是以EPC為核心的電氣系統的自主開發還有電池PACK和成組的設計。第二方面是儲能系統的集成設計和生產裝配，還有儲能項目的EPC，工程總包，第四個就是儲能項目運維平臺的建設。
這是我們在大型儲能系統方面的主要產品，一個是大功率PCS，還有大容量電池PACK，還有兆瓦時的集裝箱儲能系統。
中小系統方面我們也做了一些產品，一個是鉛酸便攜光儲一體機，還有鋰電便攜光儲一體機，還有一些互動的鋰電離網系統。
這是公司資質，是高新技術企業，還有我們部分專利證書，這說明峰谷源是一個具有自主知識產權的高科技企業。
接下來是我們主要的項目，首先看一下定邊可再生能源發電和儲能綜合應用產業基地，定邊縣地處陜甘寧蒙四省交界，是國家首批綠色能源示范縣，風光資源非常豐富，鹽堿地非常多，有資源，有土地。去年的SAC展會上，定邊縣和猛獅科技簽署的《合作攻堅可再生能源發電和儲能綜合應用產業基地框架協議》，雙方計劃在四年之內，在定邊投資建設500兆瓦時的儲能電站，100兆瓦的店面光伏電站，還有100兆瓦的風電站，50兆瓦的光熱電站，形成西北地區規模較大的可再生能源發電和儲能綜合應用示范中心。整個投資規模總計是56.2億人民幣。項目一期在3月25號已經開工了，是一個10兆瓦時的鋰電池儲能示范電站，它是以解決光伏電站棄光為目的，提高光伏電站并網電能質量，建設一個依托100MW光伏電站的儲能電站示范工程。光伏電站、儲能電站的智能協調工作，實現儲能電站的無人值守，凸現能量管理系統優化調度控制的效果。在電站設計方面我們主要原則就是光伏氣光的最大限度消納，還有儲能電池使用的最佳效能的原則。
項目主要分三期，初期是一個10兆瓦時的示范電站，計劃是2017年6月30號并網，中期是2019年5月完成建設500兆瓦時的儲能電站，100兆瓦的光伏電站，還有100兆瓦的風力電站，50兆瓦的光熱發電站，吸納定邊縣及周圍的棄風、棄光，并通過儲能電站實現平穩并網，為電網提供備用儲能控制服務。
遠期的話是2020年5月完工，建設一個以儲能主要部件生產、組裝和測試為一體的現代化工廠項目，并建設一座調度中心和監控中心，組成定邊縣周邊區域的能源互聯網，形成可再生能源和電池儲能綜合應用示范中心。
在宜城我們主要有兩大投資，剛剛介紹了一個投資30億元的鋰電池生產基地項目，另外就是可再生能源發電和儲能綜合應用基地的項目，整個功能是600兆瓦的光伏電站，200兆瓦時的風力電站還有200兆瓦時的儲能電站項目。
社會清潔能源是猛獅科技孜孜不倦追求的產業方向，也是我們公司董事長陳任武先生帶領公司全體員工努力奮斗的分享。
我的匯報到此結束，謝謝。
6.西北勘察設計院
主持人：接下來有請西北勘察設計院的陳鋼先生，他于95年參加工作，主要從事新能源電器系統設計，今天演講的題目是，《西藏雙湖可再生能源局域網工程設計分享》，大家歡迎。
陳鋼：今天報告分六個部分，第一，工程概況，第二，局域網技術方案，第三，光伏裝機容量及儲能系統裝機容量，第四，儲能系統技術方案，第五，工程總結，第六，重點項目介紹。
中國電鍵集團西北勘測設計研究院有限公司成立于1950年，現隸屬于中國電力建設集團有限公司，面向國內外市場，為綜合能源利用、能源建設開發，提供全方位綜合性的方案規劃服務。西北院在水電與新能源、基礎設施領域大力開展EPC總承包、工程投資運營，業務范圍覆蓋水電、風電、光電、交通、市政等多各行業領域，我們院是第一批的國家級工程設計綜合資質甲級。是中國勘察設計綜合實力百強單位。
雙湖的工程概況給大家介紹一下，西藏雙湖可再生能源局域網工程是國家援建的大型離網型光儲微電網項目，項目是由西北院設計和承建的，2014年開始開展前期工作，2016年3月受西藏能源局委托開展可研設計和施工工作，項目已經于2016年9月投運發電，地點在西藏那曲雙湖縣，是我們國家總年輕的一個縣，是2012年才建立的，全縣的海拔是5100米。項目的地就在雙湖縣，這個項目地的海拔也是5100米，當時的目的，通過儲能技術建立一個獨立的供電網，為解決當?shù)厝彪姷臓顩r，為實現人均用電量達到1100瓦。整個雙湖縣的人口有5600人。
西北院同時開展了雙湖縣、改則縣和尼瑪縣三個離網局域網項目的前期設計工作，西北院是EPC總承包方完成了雙湖縣可再生能源局域網，5月1號正式開工，到9中旬電站投運發電，雙湖縣項目近鄰雙湖縣城，海拔5100米，平均溫度只有零下5度，冬季含氧量只有內地的30%，無霜期不足80天，成為人類生理極限實驗場。
2016年國內最大的光儲微電網項目，高起點，高難度的雙湖項目成功投運后，成為西藏地區后續同類項目借鑒的模板。雙湖項目、雙湖精神被《中國能源報》、中國能源網、國務院國資委新聞中心、《中國電力報》等多家媒體追蹤報告，雙湖項目也是2016年儲能行業的重大事件，對儲能產業的發展產生了積極的影響。
第二個，我把整個局域網的技術方案給大家做一個介紹。整個裝機容量是3兆瓦，儲能系統是7兆瓦，23個兆瓦時，用的是磷酸鐵鋰和三元鋰，里面配了兩臺柴油發電機，建設了一個10千伏的開放站?？傮w方案來講，我們這個局域網一體化智能系統功能及構架，在統一的數據采集平臺上，我們實現了局域網SCADA系統，局域網的調度及優化控制，局域網的進電保護系統的管理，局域網配電自動化，電能計量及自動抄表系統，還有整個電站的環境監視。
下面是數據采集，包括各種新能源的子系統，包括光伏發電系統，還有柴油發電機系統，整個機電保護，還有整個縣城配電網的自動化終端，包括智能用電集抄系統。
對西藏局域網來講，我們在設計的一個重點首先是為了穩定可靠的解決當?shù)夭刈逋挠秒妴栴}，因為西藏地區原來只建設了一個70千瓦的光伏電站，整個地區用電量非常緊缺，在2012年左右，國家投資建了一座小水電，但是整個的運營工況非常惡劣，整個水電站建好以后運行了一個多月就出現了非常大的故障，維護費用也非常高。
所以對于西藏地區來講，第一是為了解決它的一個電源問題，用電問題，保證它有一個可靠性的電源，局域網的調度優化控制系統是整個系統的協調安全運行的核心，通過統一的數據采集平臺，對氣象預測，電池電量數據，光伏發電數據和配電網負荷等實時數據的采集，在滿足各種電源運行約束條件下，實現各類電源的協調處理，保證電網電壓顛連和負荷的合理分配，實現系統調度和優化控制，保證電網電壓和頻率的穩定和系統安全運行，雙湖項目局域網調度及優化控制主要是以下四個功能的實現，第一個是頻率的控制，第二個是電壓控制，另外是黑啟動，和柴發和儲能主電源之間的切換控制，正常我們是以儲能為主電源核心，進行電壓和頻率的控制，在資源不太好的情況下就可能采用發電機作為主電源，所以它出現了柴油發電機和儲能系統有一個電源控制切換的問題。
這是我們整個局域網控制系統的構架，這個構架是從三個方面來，就地控制層，協調控制層，系統控制層。系統控制層完成綜合數據采集預處理，實現系統的優化控制和調度管理，保證系統內電力電量的平衡，系統控制層實現其他如繼電保護信息管理、配電自動化、計量自動化、歡迎監控等功能。中間有一個協調控制層，在局域網孤島運行時，對網內微源的控制模式及控制參數的設置，保證局域網安全穩定運行，維持全網電壓和頻率在允許范圍之鎳，協調控制層設置了兩臺系統控制器，一臺為實現穩態控制，一臺實現暫態控制，協調控制層與就地控制層采用IEC61850 GOOSE網連接，保證了系統控制的實時性。
就地控制層，系統內注入開關、線路、光伏發電單元、儲能系統、配電變壓器等控制、保護測控裝置，主要功能為實現系統各單元的數據采集和控制。通過快速獨立的通信網絡與后臺進行通訊。
離網光儲電站有一個最大的問題，就是它的光伏裝機容量的確定，和它儲能系統容量的確定，它不同于我們一般的光伏電站或者儲能電站，我光伏裝機容量是確定的，或者儲能系統是確定的，只是解決一下我的整個電氣的設計方案。離網光伏電站我必須要根據它的負荷需求，最后要保證網內的電力電量的平衡，所以對于光伏的裝機容量和儲能的容量要進行一個設計。雙湖項目為光儲柴局域網，主要電源是光伏，柴油發電機作為輔助電源，儲能系統作為觸電載體，并承擔構建系統電壓、頻率的功能，是光儲局域網的核心系統，雙湖局域網整體系統相對電源比較單一，這也是考慮到西藏地區的太陽能資源非常豐富，它的風電也是有的，但是由于海拔比較高，它的風功率密度比較低，另外小型風機在高原的經濟性非常差，所以我們就考慮還是采用單一的太陽能作為它的主電源，這樣對我們以后構成整個局域網系統的運行維護，也相對比較簡單，有利于系統的穩定運行。
在對規劃設計中有兩點最重要的工作要做介紹，第一個是光伏裝機容量的設計，第二個是對儲能系統容量的設計。
光伏裝機容量確定的話就要考慮兩個約束條件，第一個是太陽能資源的最小時段，第二個是負荷電量需求的最大時段，在冬天、夏天，由于太陽日照時間的變化，對我來講在沒有外電源補充的情況下，我這個太陽能的資源必須要保證我對電量的需求，所以我就要考慮太陽能最小時段，這個時候太陽能的資源情況。
第二個情況就是我采用同樣的組件在不同的安裝方式，比如說固定安裝，或者是跟蹤方式，固定安裝的情況下，安裝角度的差異，它在冬天或者不同的季節，它的發電量，它的處理是有差異的。所以我們就要考慮到，第一我確定的這種安全服裝，因為我們考慮到它的維護特點，所以還是采用的固定安裝的方式。接下來是進行了負荷分析，西藏的冬季比較冷，采暖負荷是比較大的，所以我們設計冬季的日負荷電量是22000度電，夏天的話是14670度電。經過一個太陽能資源的復習，和一個負荷的分析，我們通過軟件可以確定安裝傾角。這個安裝傾角是保證在冬天發電量最大，是在我負荷需求最大的情況下。最后要電量平衡和日照最短時間的儲能，保證它的儲存電量。
下來是兩種傾角的情況下不同的日照，和在同樣組件的情況下，我在冬季和夏季兩種不同的角度它的發電量，這樣可以優化整個光伏裝機的容量，實現最好的經濟性。
儲能系統容量，因為儲能系統它要考慮到在沒有太陽以后的供電，冬至日和夏至日日照時長的對比圖，可以看到冬至日的話從早上7點到下午5點，這段時間是有日照的。夏至日是從早上5點到20點，這段時間都是有日照的。所以咱們從這張圖上可以看到，我對負荷供電的情況下，是有光伏板可以直接供電的，晚上沒有日照的情況下全要靠電池來供電，在日照短的情況下，夜間供電時間需要更長，所以對電池的容量要求就會更大。這兩張是夏至日和冬至日的組合，冬天的話曲線是太陽騰的光出率，兩邊就是需要的蓄電池的容量，夏天需要的電池容量比較小，冬天的電池容量比較大。
這是整個儲能方案，剛才是一個儲能裝機容量和光伏裝機容量，我們這個儲能技術方案整個是7兆瓦和23兆瓦時，分為兩組，一組是4兆瓦，13兆瓦時，另外一組是3兆瓦，10兆瓦時，分別經過一臺3150的變壓器，從380伏升到10千伏接入10千伏母線。因為儲能系統要承擔主電源，所以儲能系統要保證我的單機裝機容量足夠大，所以我們這個經過了最大的是80PCS進行拼機，另外一組是6臺PCS500千瓦的拼機。
儲能系統里面有幾個關鍵技術，第一個是要實現最大8臺500千瓦的PCS并機，并機運行的多組電池的一致性是保證光儲局域網穩定可靠運行的關鍵。根據儲能系統功能進行電池類型的選擇，V/F電源規模容量受限于10千伏變壓器制造容量，因為它是從低壓380直接升到10千伏，對它的制造容量也是有一定限制的。我們在這個系統里面為了維護電池的可靠運行，是保證電池正常運行及電池壽命的關鍵，雙湖項目因地處高寒地帶，系統設計了儲熱裝置減少夜間對電池電量的損耗。
存在的問題，雙湖項目發生過10千伏配電王變壓器投運勵磁涌流導致儲能PCS過負荷停機事件，由于PCS過載能力較低，配電變投退對系統穩定運行產生了威脅，目前的解決方案就是配電自動化里面，低壓側都有自動化設計，從低壓側投退，避免高壓側投退，目前還在尋求解決的辦法。
第二個問題，大型儲能電站處于建設的初期階段，工程決末量級變化導治工程技術難度增大，多機并機運行對系統設計和設備提出了更高的技術要求，也使系統產生潛在的風險。通過雙湖項目的建設經驗，在系統集成和設備采購時，建議盡量減少儲能設備的多樣性，避免片面追求工程的示范性和電源種類的多樣性，而給系統穩定運行帶來隱患，甚至導致系統無法運行。
下面是標準問題，雙湖項目進行儲能系統安裝、調試、驗收以及電站啟動時缺少相應的標準，如對儲能系統進行VF電源實驗時如何對其進行開機啟動實驗，需要與系統進行哪些實驗，如何檢驗是否達到設計標準，這兩年國內建設儲能電站的呼聲很高，特別是在解決新能源的棄電和參與電力系統的調頻方面，對促進儲能產業的發展有很大潛力，如果這些工程實施，也將面臨工程建設已驗收的標準問題，因此未雨綢繆，盡快制訂相關標準，也是促進儲能產業健康發展的保證。
另外西藏地區專業技術人員嚴重缺乏，地理位置偏遠和環境惡劣也導致組建專業的運營機構困難，后期的運營管理也是以當?shù)厝藛T為主，因此對系統的設計應該以簡單、運行可靠為目的。要保證它用電的可靠性，以后運營管理的簡便性。
最后把雙湖項目的一些工程情況給大家看一下，這是我們的工程建設的現狀，這是鳥瞰圖和安裝好的集裝箱儲能系統，這是建設里面的綜合樓，和建設中的雙湖局域網。
這是尼瑪可再生能源局域網的工程，是22瓦時，用到6兆瓦的鋰電池和6兆瓦的鉛碳電池，這個項目是在尼瑪縣，海拔是4800米，由于它的規模比較大，采用了多微電網的結構。
這是改則項目的基本情況，也是包括小水電、光伏、儲能、柴發和配電網。
我們公司正在做的是二連浩特的可再生能源微電網，這里面有光伏、風電還有光熱加輸配電項目。
這是我們今年國家的示范項目，延安油田的2兆瓦的項目。
謝謝大家，我的匯報結束。
主持人：謝謝陳總。和我們一起分享了關于一些工程設計和工程應用的問題。
7.中天儲能
接下來我們請來自中天儲能的葉劍斐博士，現任中天儲能科技有限公司的副總工程師，08年畢業于復旦大學，獲得材料科學的博士學位，曾參與十二五的相關科研項目，帶領團隊完成了中天科技863微電網儲能系統項目，江蘇省分布式儲能示范項目等，他演講的題目是《基于用戶側的儲能系統解決方案》，讓我們掌聲歡迎。
葉劍斐：當我們談到儲能的推廣和應用的時候，大家比較關注的是它的商業模式，以及應用的領域，今天我的這個報告想從另一個角度來談這個問題，我們從整個儲能產業鏈的完備性這個角度，來談我們儲能的發展與推廣。為了便于大家理解這個問題，我這邊先打個比方，舉個例子來說，我們的電動車這個產業鏈，就是一個完備的完整的產業鏈，它的終端產品就是電動車，整車企業就是負責電動車的整體設計、生產以及推廣。我們的電池企業和電機企業就是整車企業的關鍵零部件的供應商，我們在這里就反觀一下我們儲能這個產業，我想問一下，我們儲能這個產業鏈，它的終端產品是什么？是由誰來負責這個終端產品的研發？包括生產。今天我這個報告就是從這個角度，跟大家分享一下，中天的一些思考，應用案例，以及我們的一些感悟。我今天的報告分成三個部分，也就是天田儲能的規劃，應用案例以及我們通過這些實踐之后的一些所思所想。
首先我們來看規劃，我們相信在今后的30年里面，我們現有的能源體系會經歷一個非常深層次的變革，最后這個新的能源體系，將具備三個特征，第一個就是可再生能源的接入比例會大大增加，甚至于成為主導。
第二個，基于信息互聯、大數據以及智能化程度的提高，所帶來的精準控制。第三方面，那就是平等參與，在新的能源體系當中，能源的生產者與消費者之間的界限變的模糊，所有的參與者都是平等的，
在通往新的能源體系建設的過程中我們有三條路徑，第一條路徑是智能電網，在我們國家智能電網也被稱為堅強智能電網，它有三個元素，第一個是特高壓的輸變電，第二個是新能源的介入，第三個是電儲能。
第二條技術路線是微電網，主要有兩個元素，一個是分布式的發電，第二個是電儲能。
第三條路線我稱它為冷熱電微電網，很多地方可能把它稱為多能戶部的微電網，在這一類型的微電網當中也主要是兩個元素，一個是冷熱電的生產，還有一個是儲能，由于在這種微電網當中除了電以外還有冷熱，所以范圍更廣，不僅有儲電，還有儲熱，還有儲冷，這三個技術路線，就對應著三個潛在的市場。我們優先開拓的是微電網這個市場，這里略做一些解釋，我們認為要真正的從根本上解決新能源發電的利用率，同時減少新能源發電的并網量，要從根本上解決，唯一的辦法就是通過微電網。所以我們在微電網的規劃上面，我們不僅注重微電網整體的設計能力，同時對于微電網最關鍵的能量管理技術，我們需要掌握自主研發的能力
第二對于智能電網，我們主推的是儲能電站，對于第三個路線，也就是冷熱、電微電網我們只做一些技術上的積累。
講到這里，大家肯定就會問了，微電網和儲能電站，它的區別在什么地方？我們這邊認為它們兩者的區別，主要在于管理層，對于微電網而言，它需要處理好本地的分布式發電，與負載之間的協同，在部分的特殊時刻，它還要具備離網的孤島運行能力，所以微電網在今后的發展，它會不斷的強化它的本地管理能力。但是對于儲能電站而言，我們認為它今后的發展，會逐步的弱化它的本地管理能力，因為它可能是上一級的變電站的一個執行機構，很有可能通過現在已有的SCADA系統，功能逐步的擴展，逐步的取代儲能電站自身的能量管理系統。
剛才兩頁PPT是我們對儲能產業終端產品的理解，這里我們想談一下對于終端產品它的設計者，它的推廣者，應該具有什么樣的資質。
我們這邊把現在的儲能行業分成了四個技術層級，第一個技術層級，是一個最基本的，是基礎零部件的提供層級，這一層級的供應商他只能提供簡單的，比如說電池單體，或者說單一一個電池管理系統。
第二層級我們稱之為電池系統層級，這一層級的供應商能夠把電池單體，把電池管理系統，并且配備一定的電池結構設計，集合成一個電池系統。
第三層級是儲能系統層級，在這個層級上面，供應商可以把儲能變流器，把電池系統和能量管理系統組成一個儲能系統，其實到目前為止，我們多數儲能行業的企業，都只是在一二三這個層級。到了第四個層級，也是我們認為最高的層級，就是儲能項目EPC的層級。剛才陳總提到的，可能我們有相同的認識，我們都是處于這樣一個層級。在這個層級我們不僅能夠根據客戶的需求，對整個項目進行設計，同時可以進行項目的申報，項目的實施，最后完成它的驗收，以及最后的運營。目前中天科技已經達到了第四個層級，在2016年的時候，中田科技的鋰離子電池的產能達到了2GWh，并且在電池系統、變流器、能量管理系統上面我們已經完成了100%的自主研發，2017年以來中天科技承接了3個儲能電站的建設，總的電池容量達到了20兆瓦時，我們做的是鋰離子電池，不是鉛酸電池和鉛碳電池。電池裝機容量最大的達到了10兆瓦時，由于為了保護客戶的利益，在今天的報告當中不會涉及10兆瓦時的信息。
此外我們在2017年以來，還完成了兩個微電網的并網，一個是863智能微電網項目，另一個是光儲充一體化的微電網項目。
這邊是863微電網的項目，包括了三組電源，光伏發電、風力發電還有柴油發電，在這個微電網建設當中我們主要完成了兩個技術第一個是多種能源與負荷之間的管理技術，平衡協調的管理技術，也就是整個微電網能量管理器的研發。第二個是整個微電網繼電保護技術的研發。
這邊大家看到的就是我們一個光儲充一體化的微電網項目，左邊的這個圖片可以看到，下面這是一個40尺的集裝箱儲能系統，它是有五千瓦的輸出功率和1兆瓦時的電池存儲能量。旁邊看到的是我們的380千瓦的光伏車棚，整個系統安裝了85套直流或者交流的充電樁，能夠滿足乘用車或者商用車慢充或者快充的需求。
這邊給大家看到的是我們正在建設當中的一個4兆瓦時的儲能電站項目，這個儲能電站使用的是變電站里面已有的空閑的房間，整個電站是接入10千伏的電壓等級，由于這個電站目前還在建設當中，所以從大家的左邊可以看到，是這個電站最后完成的效果圖。整個電站會分成三個主要的室，電池室，變流器室，還有一個總控室。當中這個圖就是一個非常簡單的電站一次接線圖。
這個項目主要的特點，就是我們希望用這個變電站中原有的SCADA系統來對整個電站進行控制，弱化電站本身的能量管理系統。整個項目計劃在6月完成，7月進行并網驗收。
這是另一個儲能電站項目，6兆瓦時。這個電站項目與此前的電站項目不同的是，我們使用的是集裝箱式的形式，這個項目的特點在于我們會將一些市政設計的元素，融入到儲能電站的外觀設計當中，因為我們認為儲能電站的推廣，不僅要給它的業主帶來經濟上的收益，同時也給這個電站周圍的人，能夠讓他們感到美好，是讓他們生活變美好的一個元素之一，所以我們計劃會在我們的電站里面融入像綠色生活、低碳生活的宣傳理念，我們希望在電站周圍生活的人，愿意到這個電站周邊去放松心情，以我們的電站為背景拍照，如果他能把照片傳送到網上去，那就是對我們電站的一個最好的宣傳。
這邊我們就給大家介紹一下我們通過實踐得到的一些感悟。首先，我們認為在今后的一段時間內，集裝箱式的儲能將是儲能電站的一個主流形式。原因是因為我們目前對集裝箱幾乎沒有技術上的規范要求，設計者沒有資質要求，同時集裝箱擺放的位置包括最終落地幾乎不需要各種審批，相比而言如果我們采用的是站房式的設計，那么整個設計需要由有資質的設計院來完成，而且從整個電站的動工開始，到最后的驗收，會經歷非常非常多的審批驗收的手續，所以在近一段時間，集裝箱式的儲能電站會是主流，但是正是由于集裝箱的設計，缺少對設計者的資質要求，缺少整個過程中對集裝箱的質量的審批以及驗收，所以很難保證集裝箱的質量。
我們其實已經開始了與一些社會團體的合作，對用于儲能的集裝箱的技術規范，制訂相應的標準。
講到儲能的推廣，不得不提兩個，一個是扶持，一個是補貼。在我們項目的推廣過程當中，我們很希望國家能夠將一個儲能項目中的接入方案設計，以及因接入方案所提出的繼電保護，這個費用由國家來承擔。主要有幾個原因，第一個原因是接入方案設計，以及繼電設備相對來說非常專業，我們在做項目前期預算的時候，很難計算準確。
第二個，從接入方案和繼電保護的投資額度來說，它在整個項目中占的比例還是相當可觀的。
第三個，我們認為儲能電站實際上是在支持國家的智能電網建設，所以從某種角度上來說，我們希望國家能夠在接入設計以及繼電保護方面，給予一定的資金支持，從而真正的為我們儲能項目的推廣做到減負。
第二，補貼。在這里我不講直接的經濟補貼，我想說，既然我們建了儲能，它可能會起到社會效益與環保效益，我們強調的是社會效益和環保效益的兌現。我們提出一個建議，比如說我們建立了一個微電網，那微電網就會增加可再生能源的利用率，那么國家是不是可以根據實際的減少溫室氣體的量，給予微電網建設的業主，以一定的碳排放的指標，讓業主能夠在碳排放的交易市場上通過出售這些碳排放的指標，獲得經濟效益。，改變國家直接補貼的方式，轉變?yōu)橐环N市場運作，同時獎勵在綠色環保方面做的優先的企業，懲罰后進企業的效果。
這個是關于梯次利用的我們的看法，我們在每一次做報告的時候都會講到，很多人認為為了讓儲能能夠有更好的推廣，為了降低它的首次投資成本，使用動力電池梯次利用到電力儲能系統里面。我們這邊給了兩張圖，在它的左邊是一輛12米的電動大巴，它用200度電的電池，用的是62Ah的電芯180顆，質保是5年。右邊看到的是我們一兆瓦時的儲能集裝箱系統，它使用的電芯也是62Ah的電芯，但是它使用了5760顆地它的質保是10年，從簡單的對比上大家就能發現，電力儲能所需要用到的電池量，比電動車來說是成倍的增長，而且所需要的質保的時間也是成倍增長，所以說其實電力儲能對于我們電芯的要求來說，一致性的要求，安全性的要求，只有更高。那么對于那些認為梯次利用的論調，我們個人感覺是需要謹慎謹慎再謹慎的。
梯次利用的概念是不是就沒有意義了呢？我們這邊提出另一個梯次利用的做法，我們會獎典禮儲能與后備電源類儲能之間進行梯次利用，在這頁PPT當中，最左邊是我們?yōu)榫┠芗瘓F北京延慶的光伏電站提供的1兆瓦時的電池組，在這個照片里面大家可以看到，我們電池組的設計采用的是抽屜式的模塊化設計，當中一張圖片是我們出口德國的一個集裝箱儲能系統，它的電池設計也是抽屜式的模塊化的設計，最右邊的圖片是我們?yōu)閲鴥饶硞€機場，它的數據中心提供的后備電源，大家可以發現在電池結構的設計上面，我們電力儲能和后備電源，它們之間非常相似，另一方面，我們電力儲能在電流上面，與后備電源也非常相似，這就意味著我們在電器設計上，比如說動力線的選擇上面，連擊片的厚度上面，電力儲能與后備電源有很大的兼容性，我們在現在的設計當中，已經考慮到了，如何讓我們的電力儲能與后備電源，能夠進行梯次利用。這樣的話能夠減少我們儲能電站在運營維護當中，以及后期的更新上面的一個成本。
這就是我的匯報，非常感謝大家。
主持人：謝謝葉博士，介紹了中天的一些工程應用，也和我們分享了他的看法，建議。
8.國網福建電科院副院長
下面有請國網福建電力科學院的陳彬副院長，他今天演講的題目是《電網應急供電中的儲能應用》。
陳彬：今天下午的議程一共有十家的單位，其中有七家單位是儲能的生產商，一家是設計商，一家單位是研究商，只有我一位是一心一意做應用儲能的，我們不生產儲能，我們是儲能的搬運工。
下面我作為儲能的搬運工，如果有說的不當之處，還請各位嘉賓海涵。我記得上一屆我講過，是多類型鋰電池的多樣化應用，這次我講的是應急供電中的儲能應用，因為從2010年開始，福建電網一直在做儲能的搬運工，7年以來我們主要的心得還是電網應急供電當中儲能的應用。
剛才主持人也講了，我來自國網公司的強臺風電網抗風減災科技攻關團隊，福建省高供電可靠性配電技術企業重點實驗室，和強臺風環境抗風減災實驗室
雖然大家在工作中與儲能方面都有接觸，但所有的人對我們電網來說都是用戶，所以在歷史上，我們電網遭受解列或者遭受極端自然災害的情況下，會造成數百萬用戶的大面積停電災難事件，比如美加大停電，造成21座電廠，持續時間長達29小時，損失負荷達到61800兆瓦，一千萬人停電的事故。在國家電網是不會出現這個問題的，但是可想而知這個影響是非常深遠的。如果大家三天用不到電，會引起社會的恐慌，不單單是一家用戶或者一個小區去投訴的事情。還有東南亞的印尼雅加達的停電，供電量損失了一半，負荷掉了2700兆瓦，300多萬人停電，影響人口1億人。2015年在福建發生的蘇迪羅臺風電網停電，在這種極端災害停電下，發生了50萬的線路跳閘，20萬的線路跳閘，影響用戶達到365萬。去年莫拉蒂的臺風，更是給廈門電網帶來了摧毀性的打擊。
相比大面積停電的災難性事件，在城市電網中由于電力設備故障停運從而造成用電停電事件更是經常發生。尤其是生命線工程用戶，重要敏感用戶的快速復電，對維護社會的安全穩定和人民生命財產安全起到了至關重要的作用。
在座的都是儲能界的專家，在我們的應用當中，我們用的主要還是像鉛酸、磷酸鐵鋰這種化學電池，在用、配、輸、發這幾個環節有比較成熟的技術
針對上述成熟的鋰電池的應用技術，或者是福建電網用的比較成熟的技術，我們認為在電網的應急供電當中，儲能的一些優勢。大家如果接觸的話，目前我們電網應急供電，主流的技術還不是這些，但是我們認為儲能與傳統的應急供電技術相比有如下優勢，一個是相應速度比較快，抽水蓄能從全停到滿載發電只要5分鐘，從全停到滿載的抽水只要1分鐘，電池儲能充放電時間更快，響應時間達到了100毫秒以內。還有綠色低噪聲，實測的移動儲能經過降噪處理之后能達到40dB以下，傳統的柴油應急電源車噪聲在75dB以上。這種儲能車能夠維持小系統的頻率穩定，有功無功的平滑可調，還能提供一些多樣化的服務，像抽水蓄能它的功能比較多，能提供調峰填谷，調平調相，系統備用，和黑啟動。移動儲能能提供調峰填谷，提升系統的供電能力。
我大概總結了一下儲能在福建電網應急的場景，首先是電網黑啟動恢復技術，還有應急供電保障技術，應急搶修技術，和搶修應急指揮技術，四大方面。下面就這四類我介紹其中的幾個場景，第一個場景就是抽水蓄能在電網黑啟動和事故備用中的應用。我們現在建成的是福建的仙游抽蓄，它也不是第一座，但是在福建是第一座，現在國內也陸陸續續會上馬非常多的抽蓄。這個抽蓄位于莆田的仙游縣，裝機容量是1200兆瓦，分為4臺單機300兆瓦的可逆式發電，主要是給核電配套的。福建是作為一個能源大省，現在它核電的比例在十三五期間會達到全國最高，這是一個高占比的核電能源大省。這里第一座的就是寧德核電，會上6乘100萬的，已經上了一期了，還有二期。
抽蓄的話我們對它的需求很強，你要適應電力市場的需求，還要提高電網及聯網系統的安全穩定，和提高電網自身的抗災能力，以及節約能源。抽蓄的原理大家都知道，有抽水和發電兩種工礦，它通過間接儲能的方式，通過抽水蓄能的機組進行抽水蓄能和發電，從而實現電網的調節。從能源的損耗，它的能源損耗還是比較大的，抽四發三，損耗率為25%。但它的功能比較強大，儲能一般是用側還是電網側還是微電網，抽水蓄能電站可以在50萬級別，為核電做備用，所以它的作用是比較大容量的調峰填谷，調峰調相，事故備用和黑啟動。
主要介紹事故備用和黑啟動兩種應用場景，抽蓄在黑啟動，基本任務就是對內恢復廠用電，對外恢復電網的安全供電。舉個例子，在2014年2月的時候，電站沒有10千伏廠用電的情況下，利用柴油機先啟動，機組啟動之后啟動所需的廠用電，快速啟動機組10千伏的恢復用電，在30分鐘內完成從柴油機到機組的自用團帶電，和7分鐘內從機組啟動帶上的廠用電，之后機組運行穩定，50萬的線路恢復送電。
還有做事故備用，抽蓄隨時可以作為大電網的備用機組，同時還可以做旋轉備用，幾分鐘內就可以從抽水轉為發電。舉個例子，這個曲線，不一定是抽蓄的，在50萬的樞紐變出現故障之后，發生接力故障之后，開關所在的50萬的谷差保護動作，所有的開關跳閘，這個時候水泵工況迅速切機，甩去原來的310兆瓦的負荷，減輕了電網輸電的負擔，9分鐘之后快速啟動，帶出了150兆瓦的負荷，使得電網從事故處理當中，能將我們電網事故對穩定的影響降至最小。
另外講一下電池儲能在10千伏海島供電中的應用，這個是我們2014年投運的，中間這個島是叫做湄洲島，在東南亞是非常有名的。但是這個島只有兩條10千伏的海纜供電，經常船在拖錨的時候把海纜拖斷，經常會發生斷電的事情。媽祖保護很講究生態，在上面沒辦法做一些發電廠，而且這個島上的管委會，政府又嚴格要求，像光伏、風機他也不讓上。福建電網儲能的應用跟其他地方的特點不太一樣的是，基本沒有跟可再生發電發生太多的關系，基本都是儲存。而且這個海島的線路長達20公里。如果在媽祖圣誕期間發生這種事情，整個海島的供電就沒法滿足需求，尤其是在旺季的時候。
我們通過兩年的時候，建成了首個接到10千伏的海島配電網的1兆瓦、2兆瓦時的電池儲能電站。這里有并網運行的模式，并網功率調度提供的應急供電能力，還有離網運行，提高供電的可靠性
真正發生外部故障機率是很小的，但是在輸配電價改革，電價放開的情況下我們還是講究投入產出的。為什么要做這種1兆瓦兩兆瓦時的儲能電站呢？應該是成本還是很高的。在電價壓力很大的情況下，或者在成本投入很高的情況下，甚至在運維方面也要投入一定成本的情況下，國家電網還是很講究為了居民用上放心電，體現了我們的社會責任，體現了我們不惜工本去保障大家供電可靠性這方面的努力。
3月27號到4月3號受湄洲島漁港碼頭施工作業的影響，海纜1路發生外破故障，全島負荷轉移至2路，在晚上8點左右的時候，這個肯定是超過了它單回供電的容量了，這個時候湄洲島的儲能就派上了用場，提供了0.88兆瓦的功率補償，否則將造成全島有序用電管控。
基于此，福建電科院擁有省部級的實驗室和國網公司的實驗室，不僅是做了兆瓦級儲能電站在海島中的應用，更是建立了強臺風的真型實驗場，還研究了海港的保護技術，以及沿海的腐蝕，高溫高濕高熱情況下的腐蝕，對電力設備，尤其對我們的儲能元件，我們也要觀測我們儲能電站在沿海腐蝕的環境下，它運行的工況，現在已經運行了四年。
這是第三個場景，這是儲能在380重要用戶應急供電中的應用。
這是革命老區，古田會議舊址，這里是2014年的10月份，在上杭古田召開，習總書記在這里召開了全軍政治工作會議。柴油發電車帶來的危險還是很大的，我們的移動儲能的確能夠滿足當?shù)氐膽?，我們那個時候是在古田會館進行保護供電的，那個時候進去的人都要經過政審的。
這里主要講的重要用戶零散動的供電服務，在線式的，這里是一種串聯的，還有并聯的。大家講串聯的話就是能夠保證零散動。在后續我們也在3月5號、17號也做了一些應用。這里舉的運行曲線就是在串聯模式下，我們原來用的是二號配電進行供電，在二號配電故障的情況下，儲能下面的電網側，可以看到我們串聯進去之后，在線儲能發揮作用，電網側的電壓變?yōu)?的時候，負荷電壓是閃動的。原來是并聯的模式，電流會有6ms的波動，因為在會址里面，也不會用太多復雜的東西，但是如果閃一下，對當時的政治影響是非常大的。用這個我們能讓用戶不會感知到電網側用電的波動。
2012年我們用的飛輪儲能，大家對飛輪儲能也很熟。
飛輪儲能我們是在2014年的1的月和2015年的10月在古田山莊和海峽奧體為全軍政治工作會議和全國首屆青運會提供應急供電服務。
這是當時測試的曲線，在失電之后，飛輪儲能快速響應，為場館提供85千瓦負荷提供應急供電。9秒后柴發步入，接替完之后飛輪退出，這個時候柴發提供應急供電的任務。這個飛輪大部分是跟柴發，當然跟鋰電池儲能車也可以配套應用。
還有覆冰，我們現在為什么說抗風建災，福建什么災都有，除了沙塵暴、高寒沒有之外，像覆冰、污穢、雷、風、地質災害，基本全部都有。我們在閩西北的時候，在去年2月初寒潮來的時候，閩西北的線路都有覆冰。當時的融冰手段是非常單一匱乏的，這里我們就用直流熱力融冰原理來做了一套，125千瓦的融冰裝置。
我們做了好幾套的融冰裝置，最大能熔化20毫米的覆冰，最長能熔化5公里10千伏線路，也適用于35千伏的線路。
這是我們在兩個縣城里面的山上做的，這也體現了我們國家電網的社會責任，城市要搞供電，我們對農村用戶也是不拋棄不放棄的，也是我們的人開著車，在那么危險的情況下把車開上去進行融冰，保障了農村用戶他們能用上電。
這是我們一個世紀的融冰曲線，輸出裝置從50A逐漸升流至130A，導入接入點電壓從100V上升至480V。
還有在搶先應急指揮中的應用，我參加工作以來，每年在臺風季我們都是第一時間進駐到抗風搶險救災的現場，電網員工應該是最早一批進駐的，到了之后發現通信幾乎是不通暢的，包括去年的夏天，換了移動手機再換電信手機，在某些地方某個運營商好用，某個運營商不好用，很難說在某個地方所有的運營商都好用，所以這個時候要靠電力自己來開展這方面的指揮，因為我們進去的隊伍是上萬人在里面搶險施工。如果這個時候通訊跟不上，而且很多的路都被阻斷掉，這個時候絕對影響我們用戶的快速供電恢復。這個時候用我們的儲能搶險應急指揮車，我們可以為災害現場的應急會商、高層決策提供安靜的辦公場所。只要風災一來，不僅是我們電網，是省政府的主要領導都要到現場去做應急搶險指揮的。
這里也結合我們現在這種單兵回傳，不僅僅是通訊恢復，我們的搶險隊伍出去之后，通過我們智能的穿戴工裝，不斷的傳回現場勘察的環境，為決策人員作出指揮的決策。
還有一些地方山爬不上去的時候，我們就會通過我們的車放出無人機，勘察這一片里面災害的情況，回傳到我們的指揮車上去。這是無人機，還有虛擬現實相關的一些應用都在這里面體現了。
上次我介紹了我們福建省高功率可靠性的實驗室，這里向大家介紹一下國網公司強臺風抗風減災的實驗室，我們是一個光伏首個臺風類的防災減災實驗室，長期致力于沿海電網抗風減災領域的性能監測預警，災情防治和應急搶修的理論和應用研究，為我們沿海電網抵御臺風災害，構建防御、檢測和應急體系，這是我們建設的一些大型裝備和實驗室，這是我們的公關團隊，這是我們?yōu)那?、災中、災后應急相應的流程?br />
謝謝各位，我的匯報完了。
主持人：謝謝陳院長，謝謝國家電網的同事，跟我們宣傳了國家電網的理念，介紹了儲能在電網應急供電中的一些場景應用，應該講很有意思，也是儲能怎么結合電網，從電網側怎么去看儲能，有很多的東西可以再思考。
9.國軒高科
接下來有請合肥國軒高科動力能源有限公司儲能事業部總經理雷鳳平，雷總早期在國有大型企業擔任產業負責人，后歷任合肥市政府辦公廳經濟技術發展中心的招商辦主任，合肥國軒置業有限公司副總經理，中航工業中凱置業有限公司常務副總裁等職務，06年開始參與組建合肥國軒高科動力能源有限公司，積極推進新能源系列的產品和研發與應用，在擔任國軒高科董事長助理時，在動力電池的應用推廣方面做了大量積極的探索，他演講的題目是《國軒儲能產品介紹及商業模式探討》。
雷鳳平：希望我今天的分享能夠和我們各位成為朋友，能夠為我們今后的發展，建立起我們良好的友誼。
分享兩個方面的主題，第一，國軒高科的簡介紹，第二，全球儲能技術發展現狀，國軒高科在儲能應用領域初談，國軒高科的產品及應用。 國軒高科是2006年在合肥成立的，股票代碼002074，目前公司有員工五千余人，注冊資金8.8億元，總資產90億元，公司市值30億元。國軒高科今年是快速發展的一年，我們在十三五期間，我們的研發團隊又增加到三千人，目前我們公司的研發團隊，有500人，今年6月份，我們通過校招又增加了500多人，今年年底國軒高科的研發團隊將增加到一千人。
這是2006年4月，習總書記到合肥視察時，親臨國軒高科，我們董事長展示了鋰電池。
國軒高科的成長，從2006年到2016年，剛才我也說了，我們2016年獲得了3項國家級重點項目，所以我們的研發團隊增加的人員也比較多。這里面值得說的第一個事，就是我們世界首條純電動公交車的運營，我們合肥18路公交車有30個公交大巴，這30個公交大巴也是全球首條商業運營的電動大巴。
電池大家知道，上午兩位院士也說了，把各種電池的性能，各個方面都說了，我今天來說，我們目前在全國有6個生產基地，合肥是我們國軒高科磷酸鐵鋰材料的生產基地，那么青島國軒高科、航天萬源、南京國軒，蘇州昆山國軒，以及3月份在安徽廬江3億Ah碳酸鋰電池的生產線，以及我們和航天萬源在研究開發石墨硒新材料。
這是我們在全球的五大研發基地，美國硅谷、德國波鴻、日本朱波、上海張江、合肥。這是我們鋰電池的濕法平臺，今天中午有人問我鋰電池到底是什么？其實這里面就是鋰電池，它的型號，并聯和串聯在一起形成它的核心動力。
動力電池它的全生命周期，我用一張圖簡要的記錄一下，這個我也不想多說，時間關系，我想把重點說一說，我認為很多專家學生都說了一些政策方面的事情。這次來主要也是針對市場方面，商業模式方面，前面是我們產品的介紹。
市場方面我們主要針對發電側，輸電側，變電側、配電側、用電側五個方面，其實儲能的發展，我們與很多研究單位在一起探討研究過，其實從技術路線上是相對比較成熟的，主要還是應用場景的選擇。這是國軒高科目前所定的6個發展方向。第一個是大型企業、商業的儲能電站，這是我們的實景圖，2兆瓦時的儲能電站，用于大型商業工業的儲能應用。
第二個，通訊基站。國軒高科也是中國鐵塔公司梯次利用小組的組長單位，今后的鋰電池梯次利用也漸漸的也要一部分需要，所以鐵塔，包括一些備用電源，金融、銀行、儲能系統，這個大家知道我就不多說了，因為金融系統它的電源要求是很高的。
第四個，政府機關及相關的重要單位，家庭小型儲能系統，美國在推家庭用的三千多套光伏小電站，大約有五億人民幣左右。
發展戰略，企業是有規劃到發展戰略，到升級的過程。這是我們公司的目標，也是未來在儲能產業需要的方向。
第四個是我們的商業模式。我們說的四個元素，任何一個產品首先必須是要產品、市場、模式、資本。一、標準化產品，二、市場，就是我們的應用場景，三，商業模式，四，資本市場的關注，包括國家財產補貼各方面的因素在內。
這里面我們簡要的列了六項內容，其實跟大家分享一下，這也是很現實的，因為目前在沒有政策出臺前，在技術路線也不是非常成熟的情況下，我們如何把我們的儲能全面的推廣出去，我們有一些成功的案例。
直接銷售模式，近期我們在北京有一個示范項目，歡迎北京的朋友可以跟我聯系，來加強我們的交流。
融資租賃這里也不說了，五恩今天和南都的老總坐在一起，我說基金這種模式目前是需要一種投融資的方式來直接進入到我們的產品市場中去的。即使在政府有補貼的情況下，我認為這種方式都是可行的。
國軒與融資公司投資模式，這個不說了。近期國軒高科也跟北京、上海、天津、廣州相關的單位正在洽談合作，我們希望在座的各位朋友，也可以精誠合作。我們作為鋰電池的兩個第一，中國第一只動力電池的上市公司，也是電動汽車國家的第一條線，我們希望我們在儲能方面有所作為。
國軒高科的儲能產品也不多說了。
系統的解決方案主要說一個，能量搬移這里面，國家電網的同志應該比較清楚的，現在10千伏到35千伏到100千伏的高壓輸電線進入國家電網是很難的，我們現在做的很多都是低壓側，在220到380到400的自產自用的模式在做的
這是我們微電網系統各方面的拓撲圖，大家可以分享一下。
這是我們成功的示范案例，我們2014年在我們自己的工廠。
我們還有一個一兩分鐘的宣傳片，謝謝大家。
主持人：謝謝雷總。你的報告和視頻讓我們更進一步的了解了國軒。
10.林洋微網
下面有請今天下午最后一位演講嘉賓，來自于江蘇林洋微網科技有限公司的總經理方壯志，96年畢業于浙江大學電機工程學院，先后在多家跨國公司擔任工程技術業務運營等重要管理職位，方總在電能計量與采集，電能電子硬件電路和軟件控制方面以及數據采集和互聯網大數據方面有深入的研究，在行業里面有很高的影響力，方總給我們帶來的題目是《互聯網+智慧能源大背景下的智慧分布式儲能》，有請。
方壯志：尊敬的各位來賓，各位伙伴和各位同行，大家好。
我的報告分成四個部分，第一，智慧分布式儲能的概念，我們的商業模式和我們所看到的在這個領域的一系趨勢和機會。第二點，虛擬微網的概念及實現，第三，儲能在智慧低碳園區，在能源互聯網示范項目中的應用，第四，談一下分布式儲能到虛擬微網到能源互聯網的概念演進和商業模式的探索。
對于儲能來說，我們往往把儲能和分布式發電結合在一起，對于什么叫做微電網，我們覺得微電網中最重要的元素首先是分布式發電，這些分布式發電包含了最典型的光伏，風電，我們的一些燃氣發電時，以及一些余熱發電等等，包含了負荷，最關鍵的就是我們的儲能系統。儲能系統在微電網、能源的平衡，和它的優化中起到了核心的自然。當然微電網的能源管理系統是非常重要的，而在微電網的本機能源管理系統上建構一個基于云端的智能微網云平臺，在后面會詳談。我們認為這個智慧微網的云平臺，是實現我們的商業模式和它的創新最關鍵之處。
目前來說我們比較注重的是儲能系統在夜充白放，在負荷轉移方面，在峰谷差方面所能看到的一個顯性的投資回報。在接下來我認為我所能看到的，結合西方一些歐美國家，在分布式儲能，在云平臺的調度下，進行輔助服務，進行分布式的電網輔助服務，這是我們看到的一個非常大的商業機會，后面我會做一些敘述。智慧分布式儲能，它必定是貼近我們的需求側，貼近我們的用戶側。
在離網地區的大的儲能系統，作為離網地區的電網支撐，也包含了儲能電站在發電側的輔助服務，包括在輸配電的儲能，最后在電網的末端，在我們用戶側就是分布式儲能。在分布式儲能的核心技術我們認為，它關鍵具備了變流器，電磁組，均要采用靈活的模塊化的架構，我們的分布式儲能的智能，最重要的一點就體現在它的控制方面，不管是有功無功，不管是電流電壓，不管是電壓還是頻率，里面必須要有靈活的控制策略，基于孤島檢測的快速的，甚至在四分之一的周玻璃棉能夠進行并離網的快速無縫切換，基于虛擬阻抗的VSG多機并聯技術，這個前面有很多專家談到，這個在多機并聯的應用場景中特別重要，包含低電壓穿越，快速無功處理，黑啟動，動力電池的梯次利用以及雙向充電，在整個行業里面現在有很多不同的觀點。
完善的微網系統配電層安全保護機制，本地微網實現實只安全的優化控制，PMS、BBS實現的兩級安全機制，包括智能化、模塊化的電池管理系統，以及低成本、高安全性、長壽命的儲能電池技術。
稍微介紹幾個典型的分布式儲能的應用案例，在第一個，在我們的大型工業企業中的兆瓦級的分布式儲能系統，中間這個也是一個非常有特點的，在上海的一個軍工路的大型光充儲超級充電站，這是一個在典型的商業樓宇應用中，對商業樓宇進行關鍵負荷的動電可靠性的保障。下面是一個典型的分布式工業企業用戶的儲能，下面這個項目也是有特殊的意義，因為這個項目是我們在上海汽車博物館建設的，動力電池梯次利用，當我們現在還很難下結論說，動力電池梯次利用，到底它的技術前景，是可以還是不可以，還是怎么樣實現。但是我們的燃眉之急是要做大量的實際運行的測試和運行數據的分析。那么在這個系統中我們應用了上汽的磷酸鐵鋰的電池，最近我們也在用一家互聯網造車企業的純電動車的一種三元鋰離子的電池組，日復一日做大量的運行數據，包括用不同的方式來探索梯次利用的可行性，第六也是一個工業企業典型的用戶儲能。
當一個微網系統，除了本地EMS能源管理系統之外，它的平臺級，基于數據中心的云服務平臺的數據統計和分析、調度，對大數據的掌控這是非常重要的。所以我們打造了智能微網云平臺，去整合這些分散的儲能的系統，以及用戶側的資源。我們正在打造一個虛擬微網系統，因為微網我們有實體的，一個個的微網與大電網友好互動，當用互聯網，用智慧能源的方式來整合這些分散的需求側資源，它的儲能資源，和它的控制，我們就可以把它組合成一個虛擬微網。這是一個典型的基于園區的模型，它包含了分布式發電，特別像光伏農業，它的余熱等等，包括光伏大棚，這也包含了我們整個的企業電力需求側管理系統，能效采集平臺，這其中核心的一部分也包含了智慧分布式儲能的系統，也包含了其他的一些分布式發電系統。在虛擬微網中，我們非常重要的一個概念，是要實現它的微平衡，就是在微網盡可能的進行優化調度，實現它的能源生產和消費、供給和需求之間的平衡，包含了一些典型的場景，第一個是工業企業和園區，第二個是商業樓宇和商業中心，第三個是住宅和戶用，第四個就包含了離網的無電地區，或者是電網薄弱地區。
通過一個平臺來整合這種不同的應用場景下的微網的數據，它的設備，它的資源，來進行優化，而虛擬微網的特性，分布式儲能是核心，首先我們要談四個緯度，多能源網，多能源，多網絡，多目標緯度和多時間緯度，柔性消納，高效利用，靈活配置和精確調控，在多能源網絡中，我們知道風、光、生物質、天然氣，在微網內部也存在多能互補和優化調度，同時在多能源、多網絡中，它的通訊網、它的信息網，如何實現信息和能源的深度融合，它包含了經濟指標，安全指標和環保指標，環保指標也就是綠色可再生的指標，包含了在不同的時間緯度上對系統進行控制，具體技術性的部分，由于時間關系就不再詳述。
在整個這些四個緯度中，我們就要用信息化的方式，用互聯網的方式，來整合所有這些分布式的資源，包括分布式發電，分布式負荷和分布式的儲能。在虛擬微網的云端平臺，我們能用云端平臺做什么事情呢之因為在微網中本地能源管理系統我們都知道它的重要性，對于云端平臺來說我列出了一些非?？梢酝诰虻纳虡I(yè)模式和創新點的部分，首先它可以支撐分布式發電參與本地消納與交易，這是一非常重要的一個從國家層面，從能源局層面正在推動的事情，征求意見稿已經出來了。通過通過現貨市場最大化儲能收益，因為我一再跟大家交流的時候在講，真正儲能系統黃金時代的到來，是要等待儲能市場的現貨每15分鐘，每小時，這才不是簡單的晚上充電，白天放電，。
為電網提供集成輔助服務，在平臺的調度下，為電網提供分布式的調頻和調峰的輔助服務。不斷的優化分布式儲能的運營，進行平臺式發電的負荷預測，這對新能源的消納是非常非常重要的。
基于大數據的智能運維，以及通過微平衡提升運營效率。
在這里我們研究了一些海外的案例，特別是美國的這家公司，叫Stem是非常值得研究的，它有三個系統，包括它的PowerScope和PowerStore和PowerMonitewor。那么PowerScope關鍵就是它這一個平臺級進行預測、進行學習，對用戶最大化儲能的投資。而PowerStore類似于我們現在的儲能柜，它就是儲能的硬件，同時通過Power Monite和電網進行采集，進行數據的采集和優化調度。在虛擬微網構建清潔分布式能源的柔性生產和消納體系，對于清潔分布式能源最大的問題是它的間歇性、波動性和非穩定性，我們運營了大約一個冬季的分布式發電，在這些中我們看到了分布式發電有很多的問題要解決，而通過微網，通過儲能來進行分布式能源的柔性生產和消納，建立這個體系這是最重要的。對于智慧低碳園區，我們在打造一個平臺和N個子系統，以及通過我們的智慧園區的平臺，來有利的支撐它的能源、交易和碳交易，這就是我們的將來。那目前來說我們主要看到的還只是中長期市場，和月度交易市場?，F(xiàn)貨市場和實時平衡市場這才是分布式儲能最重要的商業模式所在。
通過園區智慧能源平臺，加上分布式光伏發電，通過分布式能源平臺，微網平臺以及能效管理平臺和智能的光充組，實現供給側的多能互補協同優化和需求側的靈活彈性。
對于園區的模型來說，其實在一個工業園區，中國的工業園區在全世界絕無僅有，它消耗了超過65%的用電和負荷，工業園區是我們實現節能減排優化能源結構最重要的地方。有大量的地方可以做，包括屋頂光伏，天然氣三聯供，農光漁光互補，荒山光伏，分布式儲能、微網，需求響應、需求側管理、光充儲、能效平臺和能效管理等等，我們通過不同的分布式發電平臺，虛擬微網平臺和需求側能效平臺，最重要去整合優化調度和支撐交易，來實現我們園區能源不斷的優化。對于分布式儲能，我們在海外看到了很多商業模式是虛擬電廠和微電網，那么虛擬電廠是把小型分布式發電系統，特別是風、光、生物質整合成一個虛擬電廠來進行運營，這在歐洲有很多的應用場景，而微電網現在越來越引起我們國內同行的關注。在將來，其實把我們的虛擬電廠它聚焦于發電，微電網聚焦于儲能和負荷，最終我們把發電、儲能和負荷集成起來，通過虛擬微網的形式，來構建能源互聯網的商業模式，所以我們分布式儲能，既依托于分布式儲能所產生的虛擬微網，從虛擬電廠和微電網中來，到能源互聯網中去，是能源互聯網的核心技術。
在互聯網加智慧能源的系統架構中，最底層是能源物聯網的設備層，包括了大量的發電設備，風、光、逆變器，以及流媒體設備、傳感器設備等等，最重要的是右側的儲能系統以及PCS系統。在設備層上構建一個感知層，包括電、水、氣、熱，以及各種信息的傳感設備，在通信層我們把所有的能源大數據在應用層構建最終的優化整合，那么就是在應用層實現。目前我們主要是架構了智慧分布式能源管理云平臺，智慧光伏的云平臺，以及我們的智慧能效管理云平臺，通過這三個平臺去聚合所有的分布式資源。
林洋能源的目標是，“打造綠色環境，創造美好未來”，而我們的愿景就是“致力于成為智慧分布式能源、能效管理領域最大的互聯運營和服務商”，對于我們來說，儲能和微電網是我們整個的智慧分布式戰略中非常關鍵的一部分，在分布式能源的生產，我們聚焦于分布式光伏發電，我們已經擁有了1GW的并網的分布式光伏發電，同時我們聚焦于其他的多能互補，以及在消費端，我們聚焦于能效管理，同時我們聚焦于分布式儲能，來構建整個的互聯網加智慧能源的體系，謝謝大家。
主持人：謝謝方總精彩的演講。今天下午我們的十位專家給我們帶來了內容非常豐富的講座，從不同的側面，不同的角度，闡述了儲能在電網中的應用，在微電網中的應用，值得我們大家回味，也對我們未來的工作一定會產生相關的意義。再次以掌聲感謝十位專家的精彩講座。
在這里我也非常感謝在座的各位同志，會議到此結束。
