中國儲能網訊：說起鋰離子電池就不得不提起日本的索尼公司，在1992年日本索尼公司推出了全球首款以碳材料為負極，含鋰金屬氧化物為正極的商用鋰離子電池，這也標志著一個全新儲能時代的到來，隨后經過幾十年的發展，鋰離子電池的各項性能逐步提高，幾乎已經占領了整個消費電子市場。其實在索尼公司推出鋰離子電池之前，采用金屬鋰負極的鋰電池已經經過了數十年的發展，但是受制于金屬鋰負極的安全性問題，使得當時的鋰電池只能作為一次電池使用，并且高昂的成本也極大的限制了鋰電池的應用領域，因此在消費級市場很難見到鋰電池的身影。隨著索尼推出首款商業化鋰離子電池，鋰離子電池在與鋰電池的競爭中暫時占據了上風，但是隨著人們對能量密度要求的不斷提高，鋰離子電池已經很難滿足日益提高的比能量的需求，于是具有高比容量天然優勢的金屬鋰負極上演了一場“王者歸來”大戲，今天我們就帶大家跟隨斯坦福大學的Dingchang Lin，Yayuan Liu和Yi Cui的腳步，一起對金屬鋰負極進行一次全面而深刻的剖析。

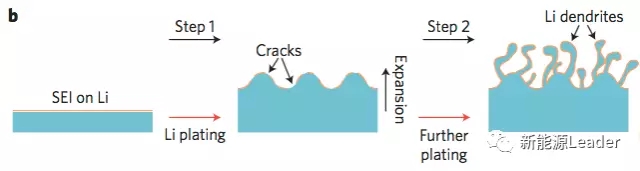

金屬鋰的比容量為3860mAh/g，電化學勢為-3.04V（vs標準氫電極），是一種非常理想的鋰電池負極材料。如上圖所示，目前鋰離子電池的比能量可達250Wh/kg，但是如果我們將鋰離子電池的負極更換為金屬鋰，那么我們就可以獲得440Wh/kg的比能量，而像Li-S和Li-空氣電池比能量則能夠達到650Wh／kg和950Wh/kg的比能量。要使用金屬鋰作為鋰離子電池的負極材料，我們還需要克服一下幾個難題：安全性和循環壽命。困擾金屬鋰負極的主要問題主要是鋰枝晶的問題，如下圖所示，在循環過程中，由于局部極化的因素，使得金屬鋰表面生長鋰枝晶，當鋰枝晶生長到一定程度的時候就可能穿透隔膜，引發安全問題，此外如果鋰枝晶發生斷裂，就會形成“死鋰”，造成電池容量損失，因此鋰枝晶是擋在金屬鋰負極應用路上最大的障礙。
對于枝晶問題我們并不陌生，在傳統的金屬電解生產中，例如電解工藝生產Cu、Ni和Zn等，枝晶生長問題是最為常見的難題，因此學者們對于金屬在電鍍過程中枝晶問題有著豐富的經驗，可以用來理解鋰枝晶的產生機理。一般來說我們認為，在電鍍的過程中正負電極之間會形成一個陽離子的濃度梯度，受限于溶液中離子的擴散速度，當電流密度達到一個特定值J*時，在陰極附近的陽離子消耗殆盡，此時會在陰極形成局部的電荷過剩，從而導致枝晶的產生。對于鋰離子電池這一理論仍然適用，但是J*值一般來說比較大，鋰離子電池的工作電流密度一般要小于J*值，但是鋰枝晶問題仍然會產生，這表明Li枝晶的形成還存在其他的機理。其中的一些理論認為，在金屬鋰負極表面的一些凸起，會導致該處的電子濃度增大，進而吸引更多的Li+，從而導致導致該處沉積的Li迅速增加從而形成鋰枝晶。另一種理論則認為，電極突出部分，由于電鍍過程是三維的，因此速度要遠遠快于平面上的電鍍，從而導致該處Li沉積的速度要遠快于其他地方，導致鋰枝晶的形成。

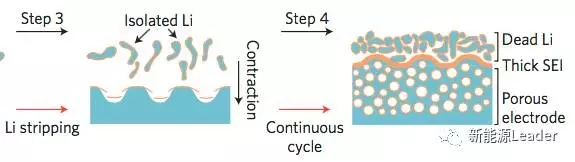

Dingchang Lin認為鋰枝晶的形成和生長，還受到金屬鋰的一些獨有的特性影響。金屬Li反應活性很高，因此會與電解液發生反應生成界面膜（SEI膜），此外金屬鋰負極在充放電過程中體積變化極大，從而導致脆弱的SEI膜極容易發生破碎，鋰枝晶會從SEI膜破碎處生長，當達到一定程度后，鋰枝晶會發生斷裂，從而導致“死鋰”的產生。在經過多次循環，上述反應機理會導致在金屬鋰的表層形成一層多孔金屬鋰，在表面形成較厚的SEI膜和數量驚人的“死鋰”，如上圖所示，這些過程不僅會造成電池容量的衰降還會對其安全性產生不利的影響。
Dingchang Lin認為要克服鋰枝晶的問題需要從兩大方面來著手：1）電解液優化和改性；2）金屬鋰負極的優化和改性。
電解液的優化和改性
對于電解液的優化而言，更多的是從添加劑方面進行著手，通過添加劑的使用，能夠極大的優化金屬鋰負極SEI膜的均勻性和穩定性。電解液添加劑能夠在金屬鋰表面分解、吸附和聚合，從而提升SEI膜的均勻性，改善鍍鋰過程中電極表面的電流分布。常見的添加劑包括2-甲基呋喃，氣體分子（CO2、SO2和N2O）和VC等化合物。
1. 含F(xiàn)組分添加劑
碳酸酯類電解液中少量的HF和H2O可以在Li負極表面形成一層均一的LiF和Li2O層，從而使鍍鋰過程更加均勻。但是該方法并不是十分高效的方法，因此人們嘗試使用其他含F(xiàn)化合物，例如(C2H5)4NF(HF)4 、LiF和氟代碳酸乙烯酯等，來改善鋰負極SEI膜的穩定性。
2. 自修復靜電層方法
該方法認為，如果在電解液中添加少量的還原化學勢與Li+接近的金屬離子M+，在金屬Li電鍍?cè)谪?fù)極的表面時，金屬離子M+不會被還原，而是被吸附在金屬鋰負極表面，因此如果在鍍鋰過程中，出現局部出現電荷聚集（局部極化）時，就會吸引更多的M+，形成靜電層，從而抑制Li+在此處的還原，減緩鋰枝晶的生長。
3.鋰多硫化合物與LiNO3的共同作用
研究顯示，當在醚類電解液中同時使用鋰多硫化合物和LiNO3時，可以顯著的提升鍍鋰的均勻性，減少鋰枝晶的產生，提升電池的循環性能。該方法的作用機理是LiNO3首先與金屬鋰反應形成鈍化層，然后鋰多硫化合物再與鈍化層反應形成Li2S和Li2S2等，防止電解液于金屬鋰進一步反應。
4.高濃度鋰鹽
在傳統的枝晶生長模型中認為，提高電解液中金屬鹽的濃度，可以提高臨界電流密度J*值，從而抑制鋰枝晶的產生。根據這一理論，一款LiTFSI濃度高達7M被研發出來，研究顯示該電解液能夠顯著的抑制Li-S電池中鋰枝晶的生長，同時該方法還有利于鋰電池倍率性能的提升。
上面為大家先介紹了如何通過電解液優化和該型來抑制鋰枝晶的產生和生長，從而提升鋰電池的的循環性能和安全性能。下文中我們將會繼續帶大家了解如何金屬鋰表面改性手段抑制鋰枝晶的生長。
金屬鋰負極表面改性
做為直接與電解液接觸的部分，SEI膜的結構和成分都對金屬鋰負極的鍍鋰特性和循環壽命有著顯著的影響，因此對于金屬鋰負極而言，我們主要關注點也集中在SEI膜的處理上。
1.人造SEI膜
改善金屬鋰負極界面狀況的重要方法是在金屬鋰負極與電解液接觸之前就形成一層保護層，這層保護層需要足夠強韌，從而能夠很好的抑制鋰枝晶的生長，如下圖所示。保護層的獲得可以通過在將金屬鋰在化學試劑中處理的方法獲得，例如將金屬鋰負極利用取代硅烷進行處理，取代硅烷與金屬鋰表面的一些含有HO根的化合物反應，就會生成一層非常穩定和低阻抗的保護層。N2也可以用來和金屬鋰反應生成Li3N保護層，最近學者們還開發了一款Li3PO4保護層，該保護層具有極佳的Li+電導。
2.納米界面工程
該方法的核心觀念是在SEI膜和金屬鋰負極之間搭建一層“腳手架”，“腳手架”具有很好的化學穩定性和機械強度，能夠允許鋰離子通過，在充放電的過程中“腳手架”能夠隨著SEI膜移動，從而防止SEI膜破裂，抑制鋰枝晶的生長。例如在金屬鋰表面覆蓋一層中空碳納米球，如下圖所示，則金屬鋰負極在充放電會形成柱狀結構，而不是鋰枝晶。通過該方法處理金屬鋰負極可以獲得很好的庫倫效率和循環穩定性。在選擇“腳手架”材料時我們需要盡可能選擇低電導率材料，以防止金屬鋰直接在上面沉積。
3. 均勻Li+流負極結構設計

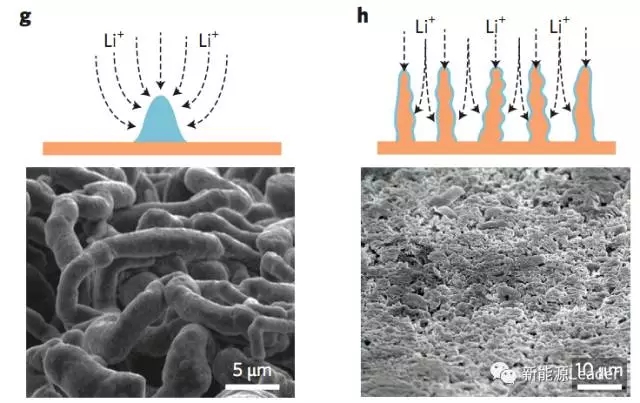

Li+在金屬鋰負極表面不均勻的分布是造成鋰枝晶生長的重要原因，為了抑制鋰枝晶，我們可以通過增加鋰負極與電解液的接觸面積，降低電流密度，從而使得Li+分布更加均勻。例如將銅集流體設計稱為具有亞微米凸起結構，可以極大的增加金屬鋰負極的比表面積，如下圖h所示，Li+在電極表面分布更加均勻，從而避免了鋰枝晶的生長。除此之外，高比表面積的石墨材料，例如石墨烯和碳纖維也可以用現金集流體，此外高浸潤性的涂層隔膜也有助減少Li+分布的不均勻性。
限制鋰負極的體積膨脹
對于金屬鋰而言影響其循環性能的另一大問題就是充放電過程中巨大的體積膨脹，為了盡可能的減少金屬鋰負極的體積變化，人們開始尋找能夠儲存金屬鋰的載體材料。在一項研究中人們利用Li輔助還原氧化石墨烯，制備了層狀還原氧化石墨烯，將該材料的邊緣與熔融的金屬Li接觸，Li就會在毛細作用下進入到材料之中。該Li／還原氧化石墨烯材料將負極的體積變化控制在20%以?xún)?nèi)，提高了電池的循環性能，降低了電池的極化，并成功抑制了鋰枝晶的產生。
引導Li在負極電鍍
在Li-LMO電池中，鋰被存儲在了正極材料之中，理論上負極在電池組裝的時候可以不含鋰，但是無鋰負極面對的一大挑戰就是金屬鋰在負極表面隨機成核和生長，會導致負極鍍鋰不均勻，以及鋰枝晶產生等問題。為了解決這一問題，其中一個辦法是在負極預先植入晶種，從而引導鋰電鍍。研究顯示，Li在不同的金屬基體上成核的過電勢也不同，在與Li相互不溶的金屬基體（例如Cu）上，Li結晶成核有很多阻礙，而在與Li相互溶解的金屬基體（如Ag、Au、Zn等）則完全沒有結晶成核阻礙，基于上述研究成果，人們?cè)O(shè)計了中空碳納米膠囊與Au晶種的混合結構，Au晶種能夠保證Li在碳納米膠囊內部成核和長大，碳納米膠囊則能夠保證穩定的SEI膜結構。
固體電解質的應用
今年來新型的固態電解質是防止Li枝晶長生，減少副反應發生的利器，總的來說固體電解質分為兩大方向：無機陶瓷電解質和固體聚合物電解質。固體電解質需要滿足一下幾點：1）高彈性模量，從而阻止鋰枝晶的生長；2）室溫下較高的離子電導率；3）寬電化學窗口；4）低界面阻抗，以及與電極良好的粘合性。

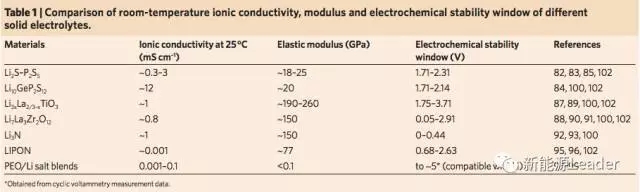

常見的固態電解質的離子電導率和彈性模量等信息如下表所示，一些固態電解質，例如Li10GeP2S12和Li9.54Si1.74P1.44S11.7Cl0.3，其離子電導率與液態電解質相當甚至要高于液態電解質。而固態聚合物電解質的離子電導率一般要比液態電解質低2-5個數量級，同時固態聚合物電解質的彈性模量也比較小，因此無法完全阻止鋰枝晶的生長。為了綜合無機陶瓷電解質和固態聚合物電解質的優勢，人們開發了一款復合隔膜，如下圖所示。
先進鋰金屬檢測技術

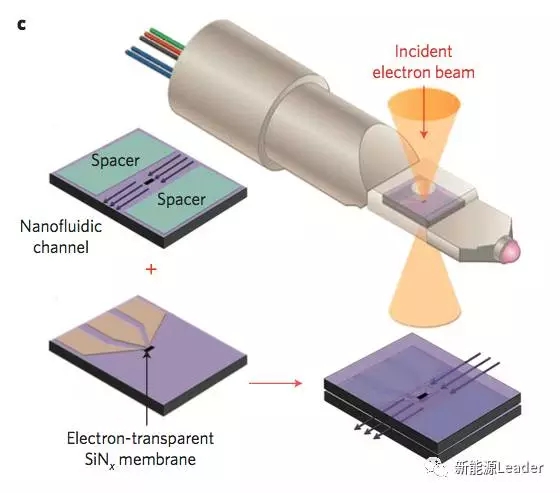

隨著檢測技術的不斷發展，有越來越多的技術可以用來對金屬Li負極進行檢測，這些技術可以被分為兩大類：1）檢測金屬Li負極的結構，例如SEM、TEM和AFM、NMR等技術；2）探測Li負極表面化學技術，例如FTIR，XPS和AES等，但是這些檢測技術都只能檢測金屬Li的靜態狀態，無法對其化學反應進行實時觀測。最近報道了一種微型密封電化學液體電池技術，可以用于TEM檢測，如下圖所示。該方法使得觀測SEI膜的生長和鋰枝晶的產生和生長成為可能。此外利用X-射線衍射研究鋰枝晶生長的技術，近年來也被研究出來。
發展展望
1.3D金屬鋰負極技術
目前對于金屬鋰負極的絕大多數研究都是基于Li箔進行的，提升金屬鋰負極的一個可行途徑是制備3D鋰負極，包括金屬鋰／載體復合電極，
2.先進檢測技術
鑒于目前對于鋰枝晶的產生和生長機理都還缺少了解，因此我們還需要更為先進的檢測技術幫助我們對金屬鋰的鍍鋰和SEI膜形成過程進行更加深刻的理解。
3.SEI膜和金屬鋰負極表面優化技術
通過電解液添加劑或者金屬鋰表面預處理等手段，穩定SEI膜的結構和成分，能夠有效的提升電池的循環性能，減少鋰枝晶的產生和生長。
4.固態電解質技術
固態電解質較高的彈性模量，能夠有效的抑制鋰枝晶的產生和生長，并能減少副反應的發生，從而顯著的提升電池的循環性能。
5.全電池設計
目前全電池設計主要面對兩大難題：1）巨大的體積變化；2）正極物質遷移，特別是對于Li-S電池。因此在電池設計時要注意克服上述兩大問題，例如采用匹配正負極之間的體積變化、金屬鋰／載體限制體積膨脹等手段。
6. 電池智能設計技術
除了上述提到的方法外，我們還可以為金屬鋰負極電池加上一些更加智能的技術，例如鋰枝晶檢測，溫度敏感性阻燃劑釋放技術，電池緊急切斷技術，用來提高電池的安全性。
本文主要參考以下文獻，文章僅用于對相關科學作品的介紹和評論，以及課堂教學和科學研究，不得作為商業用途。如有任何版權問題，請隨時與我們聯系。
Reviving thelithium metal anode for high-energy batteries, Natural Nanotechnology, Vol 12, March 2017, Dingchang Lin, Yayuan Liu and YiCui
