中國儲能網訊：前言：在過去相當長一段時間，儲能在電網的應用技術主要是抽水蓄能，應用領域主要是移峰填谷、調頻及輔助服務等。近年來，隨著新能源發電技術的發展，風電、太陽能光伏發電等波動性電源接入電網的規模不斷擴大，以及分布式電源在配網應用規模的擴大，儲能及其在電網的應用領域和應用技術都發生了很大變化。儲能技術類型不斷增多，應用范圍也在擴大，本文就從儲能技術的類型與應用范圍談起。
儲能技術即能量存儲和再利用的技術，按其基本原理分類，可分為物理儲能、化學儲能以及一些前沿儲能技術，其中物理儲能包括抽水蓄能、壓縮空氣儲能、飛輪儲能、超導儲能等，化學儲能有鉛炭電池、鋰離子電池、液流電池、鈉硫電池、超級電容器等，液態金屬電池、鋁空氣電池、鋅空氣電池等屬于比較前沿的技術。不同的儲能技術其特征和應用范圍也有所區別。單從儲能技術評價指標來看，就包括功率規模、持續時間、能量密度、功率密度、循環效率、壽命、自放電率、能量成本、功率成本、技術成熟度、環境影響等?？梢哉f，沒有一種單一儲能技術可以適應所有的儲能需求，應按需選擇合適的儲能技術或技術組合。
1、儲能技術簡介
1.1抽水蓄能電站
抽水蓄能使用兩個不同水位的水庫。谷負荷時，將下位水庫中的水抽入上位水庫;峰負荷時，利用反向水流發電。抽水儲能電站的最大特點是儲存能量大，可按任意容量建造，儲存能量的釋放時間可以從幾小時到幾天，其效率在70%～85%。
1.2壓縮空氣儲能
壓縮空氣儲能系統主要由兩部分組成：一是充氣壓縮循環，二是排氣膨脹循環。在夜間負荷低谷時段，電動機—發電機組作為電動機工作，驅動壓縮機將空氣壓入空氣儲存庫;白天負荷高峰時段，電動機—發電機組作為發電機工作，儲存的壓縮空氣先經過回?zé)崞黝A(yù)熱，再與燃料在燃燒室里混合燃燒后，進入膨脹系統中(如驅動燃?xì)廨啓C)發電。
1.3飛輪儲能系統
飛輪儲能利用電動機帶動飛輪高速旋轉，將電能轉化成機械能儲存起來，在需要時飛輪帶動發電機發電。近年來，一些新技術和新材料的應用，使飛輪儲能技術取得了突破性進展，例如：磁懸浮技術、真空技術、高性能永磁技術和高溫超導技術的發展，極大地降低了機械軸承摩擦與風阻損耗;高強度纖維復合材料的應用，飛輪允許線速度大幅提高，大大增加了單位質量的動能儲量;電力電子技術的飛速發展，使飛輪儲存的能量交換更為靈活高效。因此，飛輪儲能也被認為是近期最有競爭力的儲能技術之一。
1.4超導磁儲能系統
超導磁儲能是利用超導線圈由電網供電勵磁而產生的磁場儲存能量。超導磁儲能儲存的能量為E=LI2/2(其中，L為線圈的電感，I為線圈的勵磁電流)。如線圈維持超導態，則線圈中所儲存的能量幾乎可以無損耗地永久儲存下去，直到需用時再使用。
超導線圈是一個直流裝置，電網中的電流經整流變直流后給超導線圈充電勵磁。超導線圈放電時須經逆變裝置向電網或負載供電。
1.5超級電容器儲能
超級電容器根據電化學雙電層理論研制而成，可提供強大的脈沖功率。充電時處于理想極化狀態的電極表面，電荷將吸引周圍電解質溶液中的異性離子，使其附于電極表面，形成雙電荷層，構成雙電層超級電容器。其電容量極大，可存儲較多的電荷。
1.6鈉硫電池
鈉硫電池以鈉和硫分別作為負極和正極，β氧化鋁陶瓷同時起隔膜和電解質的雙重作用。目前研發的單體電池最大容量達到650Ah，功率120W以上，可組合后形成模塊直接用于儲能。鈉硫電池在國外已是發展相對成熟的儲能電池，實際使用壽命可達10～15a。
1.7液流電池與全釩液流電池
液流電池是正負極活性物質均為液態流體氧化還原電對的一種電池。液流電池主要包括溴化鋅(ZnBr)、氯化鋅(ZnCl)、多硫化鈉溴(PSB)和全釩液流電池(VRB)等多種體系。其中，全釩液流電池已經成為液流電池體系的主流。
1.8鋰離子電池
鋰離子電池的工作原理：鋰離子蓄電池的正極活性物質為鋰的活性化合物組成，負極活性物質則為碳材料。鋰離子電池是利用Li+在正負極材料中嵌入和脫嵌，從而完成充放電過程的反應。
使用磷酸鐵鋰為正極材料的鋰電池由于成本優勢明顯，正逐步成為鋰離子電池的主要發展方向。鋰離子電池已成為目前世界上大多數汽車企業的首選目標和主攻方向。
2、各種儲能技術比較
2.1儲能技術特點和應用場合

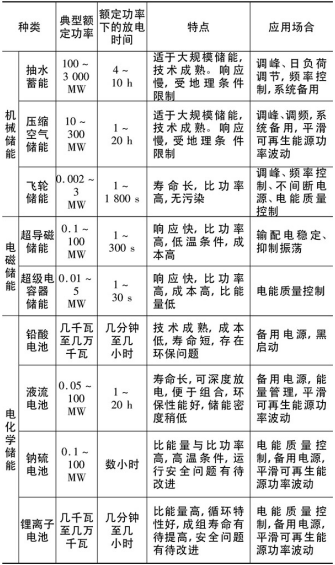

各種儲能技術的特點和應用場合見表1。
2.2主要儲能技術成熟度比較

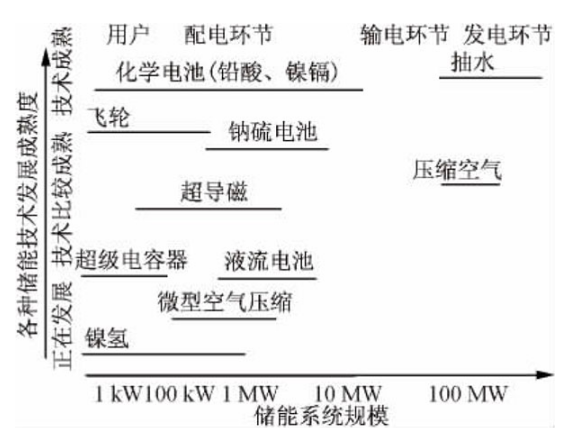

目前，大規模儲能技術中只有抽水蓄能技術相對成熟。因受地理條件制約，還有一些儲能方式處于試驗示范階段，距離大規模推廣應用還有距離，需要在可靠性、效率、成本、規模化和壽命等方面進行綜合評估。主要儲能技術成熟度如圖1所示。
2.3主要儲能技術的經濟性比較

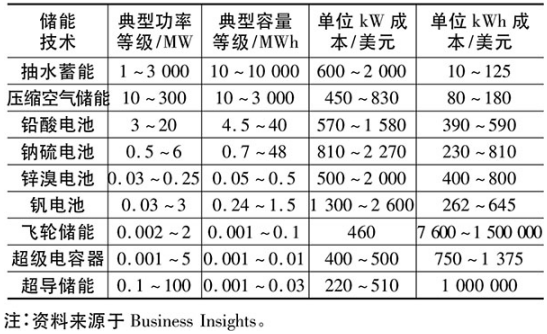

主要儲能技術的安裝成本見表2。
3、全球各儲能技術市場發展情況

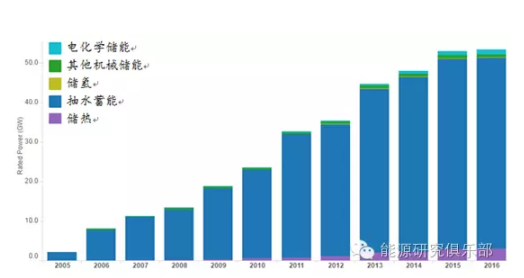

從全球各儲能技術類型市場發育程度來看，抽水蓄能技術發展最為成熟，裝機規模也最大。儲熱技術近十年發展很快，目前在裝機量上排名第二。電化學儲能則是全球發展最為迅速，增速最快，也是在運項目數最多的技術。其他機械儲能增長相對比較平穩。除此之外，儲氫、石墨烯儲能等新技術也開始進入市場。各類型技術發展趨勢詳見圖2。
資料來源：DOEGlobalEnergyStorageDatabase
圖2?2005～2016年全球各儲能技術裝機情況
抽水蓄能電站的儲能投資收益最高，技術成熟度也最高，是目前電力系統中最成熟、最實用的大規模儲能方式。據美國能源部全球儲能數據庫2016年8月16日的更新數據顯示，全球累計運行的抽水蓄能項目裝機161.23GW(316個在運項目)，占全部裝機的96%。相比于其它儲能方式，抽水蓄能電站設備具有壽命長、儲能規模大、轉換效率高、技術成熟、運行條件簡便、清潔環保等特點，因而得到了快速發展和廣泛應用。隨著近年來新的儲能技術的不斷發展，以及抽水蓄能建設的地理選址受限等因素影響，抽水蓄能裝機增長逐漸趨緩。
以2011年為分界點，前5年儲熱裝機增速最快，較2007年增加7倍，后5年化學儲能則成為發展最快的技術，詳見表3。
表32016年各儲能技術類型增速
4、儲能技術價值

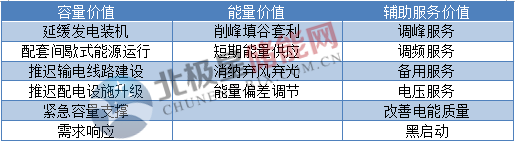

總的來說，儲能技術的價值可分為三種，如表4所示
具體到各市場成員來看，儲能作用和價值體現在以下幾個方面：
對于發電集團來說，儲能可以延緩發電裝機投資，改善調頻調峰性能，規避市場上的極端低電價風險，典型的應用技術有抽水蓄能、壓縮空氣、儲熱、液流電池、鋰電池、鉛酸電池等;
對于電網公司來說，儲能可以延緩輸電、配電設備投資，緩解局部電網阻塞，提供調峰調頻、電壓支撐，提供緊急備用、黑啟動等。典型的應用技術有抽水蓄能、壓縮空氣、儲熱、飛輪、超級電容、液流電池、鋰電池、鉛酸電池;
對于新能源運營商來說，儲能可以減少棄水、棄風、棄光電量，改善電能質量，規避參與市場交易的偏差懲罰風險，規避市場上的極端低電價風險;典型的技術有儲熱配合光熱發電、鋰電池、鉛酸電池;
對于用戶和售電公司來說，可以利用峰谷價差盈利，提供調峰調頻等輔助服務，與分布式光伏配置使用，規避市場上的極端高電價風險，保證穩定的電能供應，規避停電風險等。
5、智能電網發展大規模儲能的必要性
5.1滿足可再生能源發展需要
由于風能和太陽能等新能源具有隨機性、間歇性、出力變化快等特點，而且風能還具有不可預測、反調峰特性，大容量的新能源發電直接并網會對電網運行、控制及有功調度帶來較大的影響，并網問題現已成為了制約可再生能源發展的瓶頸。新能源發電設備中若配有儲能裝置，利用儲能裝置秒級甚至毫秒級的有功調節能力，可以平滑新能源的輸出曲線。儲能系統的有功動態調節能力使其可發揮類似發電機的對電網的頻率調節作用，調和電力供給與需求之間的差異。儲能系統在新能源領域的另一項應用是風光儲一體化發電系統，該系統可以充分利用風能和光伏在時間和地域上的天然互補性，同時配合儲能系統對電能的存儲和釋放，改善整個風、光發電系統的功率輸出特性，緩解風電、光電等可再生能源對電網的不利影響，增加電網對可再生能源的吸納程度。
5.2削峰填谷，減少系統備用，提高設備利用率
電力生產要求發電、供電、用電之間必須隨時保持平衡，然而白天和黑夜、不同季節間的峰谷差要求電力系統又必須配有一定的發電備用容量，隨著新能源產業及社會經濟的迅速發展，通過增加旋轉備用來滿足高峰負荷需求變得越來越困難。儲能系統可以在電網負荷低谷的時候作為負荷從電網獲取電能充電，在電網負荷峰值的時候向電網輸送電能，實現削峰填谷功能，同時，還可以減少電網對發電設備的投資，提高電力設備的使用率，減小線路損耗，提高供電可靠性，創造巨大的經濟效益和社會效益。
儲能系統具有響應速度快、運行成本低等特點，將比火電機組更適合充當發電備用的角色。如果將來能夠建設更大容量的儲能站，或者在全網分散布置大量的小容量儲能站，當整體儲能容量達到一定規模時，就能逐步減少火電機組的旋轉備用。
5.3減緩輸電壓力，提升配網智能化水平
在我國許多地區，電力輸送能力的增長遠遠跟不上電力需求增長的步伐，在高峰電力需求時輸配電系統往往變得擁擠阻塞，影響系統正常運行。若把儲能系統安裝在輸配電系統阻塞段的潮流下游，電能被存儲在沒有輸配電阻塞的區段，在電力需求高峰時儲能系統釋放電能，從而減少輸配電系統容量的要求，緩解輸配電系統阻塞的情況。同時，儲能系統還可以減少電力傳輸中的異常和干擾，解決輸電穩定性阻尼和次同步諧振阻尼等問題，改善動態電壓穩定性，以及減少系統低頻時甩負荷量。
置于用戶側的儲能系統，可增強系統的供電可靠性，改善用戶的電能質量。隨著智能電網的發展，微網的概念逐步得到推廣。各種儲能系統作為微網的分布式電源之一，通過電力電子裝置在秒級甚至毫秒級快速響應，可以實現微網“永不斷電”的目標。另一方面，小型的家庭式儲能設備和區域性的微網儲能裝置，可以通過智能表計接入到周圍的大中型電網中，在用電高峰時向電網供電，增加了電力用戶與電網的互動。
5.4促進電動汽車產業發展
隨著電網智能化水平以及電動汽車保有量的大幅提高，電動汽車的車載電池作為可移動儲能單元，豐富了電網的可控資源，對智能電網平衡大量不可控的可再生能源有著重要的作用。在用電低谷時，電動汽車和儲能電站的電池可以從電網吸納大量富余電力，用電高峰來臨時，電池的電能可以反過來被電網吸收，或可以作為停電時的備用電源。把這兩者有機結合在一起可以充分利用電池儲能站的配套設施，可達到資源的最大利用。
5.5電網應急相應的需要
在電網失電的情況下，通過傳感器技術和通信與信息技術進行故障快速診斷，儲能電站切換至電網緊急模式，儲能裝置向用電設備提供已儲備的電能，起到應急供電的作用。
儲能系統能夠為用戶提供備用電源，具有輔助設備簡單，廠用電少，啟動速度快等優點，為系統黑啟動提供電源，提高供電可靠性和抵御自然災害的能力。其移動性和靈活的特點尤其適用于地震洪水等自然災害后的恢復。
對于一些重要負荷或者供電可靠性很差的部分地區，在發生事故失去主網電源或者輸配電設備檢修時需要孤網運行，孤網容量較小，要求備用電源必須相應速度快，儲能電站是最適合孤網供電的備用電源。
6、全球儲能發展前景展望
過去幾年，電網儲能市場的發展不夠集中。但是在未來幾年，隨著可再生能源的快速發展，電網儲能市場將迎來快速增長。據美國市場研究機構NavigantResearch研究，預計到2024年，全球儲能技術收益將突破210億美元(約合人民幣1300.1億元)。
就應用領域而言，隨著技術升級持續改變電網穩定性、成本效益，儲能發展越來越受到可再生能源行業的歡迎。IHS預計，到2018年全球家庭光伏發電電池儲能裝機容量將達到900MW，其主要增長市場為德國、意大利與英國。電動汽車領軍者特斯拉在2015年4月在美國內華達州建立了自己的電池工廠，預計2020年建成時，其年電池產量將達到35GWh。
就區域需求而言，由于對可再生能源并入電網的需求，亞洲將占據儲能領域的主導地位。目前，電池儲能絕大多數被用到電網輸配環節，未來工業、商業、尤其是居民儲能的增長速度會高過電網儲能。
就技術路線而言，鋰離子電池是目前最具發展前景的技術。IHS預計，到2025年全球儲能裝置中，鋰電池將會占據超過80%。不僅是美國、日本，在南非、肯尼亞、菲律賓等其他國家的電池成本也在持續下降。到2025年，澳大利亞的儲能裝置安裝率將超過5%，成為全球蓄電池的領軍。
就中國而言，其儲能應用市場前景很大。根據《能源技術革命創新行動計劃(2016～2030年)》，到2020年示范推廣10MW/100MWh超臨界壓縮空氣儲能系統、1MW/1000MJ飛輪儲能陣列機組、100MW級全釩液流電池儲能系統、10MW級鈉硫電池儲能系統和100MW級鋰離子電池儲能系統等一批趨于成熟的儲能技術。新一輪電力體制改革將為新能源分布式電源和儲能應用打開市場。從經濟性上看，儲能成本會隨著規?；瘧?yīng)用而快速下降，回收期逐漸縮短，并開始逼近贏利點。在該情況下，預計到2020年我國儲能市場累計裝機規模將超過50GW。
