儲能系統的發展背景
微電網的定義：
微電網（Micro-Grid）也譯為微網，是指由分布式電源、儲能裝置、能量轉換裝置、負荷、監控和保護裝置等組成的小型發配電系統。微電網是一個能夠?qū)崿F(xiàn)自我控制、保護和管理的自治系統，既可以與外部電網并網運行，也可以孤立運行，旨在實現分布式電源的靈活、高效應用，解決數量龐大、形式多樣的分布式電源并網問題。
微電網是相對傳統大電網的一個概念，是指多個分布式電源及其相關負載按照一定的拓?fù)浣Y(jié)構組成的網絡，并通過靜態開關關聯至常規電網。開發和延伸微電網能夠充分促進分布式電源與可再生能源的大規模接入，實現對負荷多種能源形式的高可靠供給，是實現主動式配電網的一種有效方式，使傳統電網向智能電網過渡。
特點：微型、清潔、自治、友好
種類：交流、直流、混合
①電能存儲的作用是什么？
→提高電網安全性（自然災害、大面積停電）
→提高用戶電能質量（電壓、諧波、短時斷電等）
→實現可再生能源大規模并網發電（間歇性、波動性）
最終提供可靠、高品質、清潔能源
②儲能的需求點在哪里？
→電網發展面臨諸多挑戰，諸如：用電峰谷差逐漸增大、電網安全穩定性增高、電能質量要求更高、可再生能源大規模并網等
→可再生能源大規模發展導致用電穩定性、連續性和質量問題的浮出
→儲能技術是構建分布式發電與智能電網的重要環節
③儲能在電網中的作用是什么？
④儲能的應用領域在哪里？
⑤儲能的經濟效益分析
增加儲能系統能夠有效提高新能源參與調峰調頻能力，使新能源電站在無風/光情況下仍能夠參與電網調節，提高電網運行可靠性，降低調頻調峰成本。同時儲能系統的增加能夠有效緩解能源消納問題，提高新能源利用率，提高新能源電站效益。同時大規模儲能應用技術可進一步在低壓配電網網絡中做進一步推廣應用，平抑新能源波動，改善并網點電能質量，帶來良好的經濟效益和社會效益。
儲能系統相關產品介紹【一】

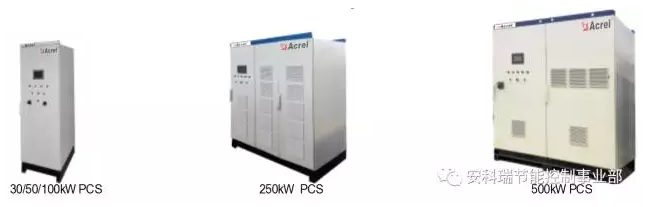

ANPCS儲能變流器

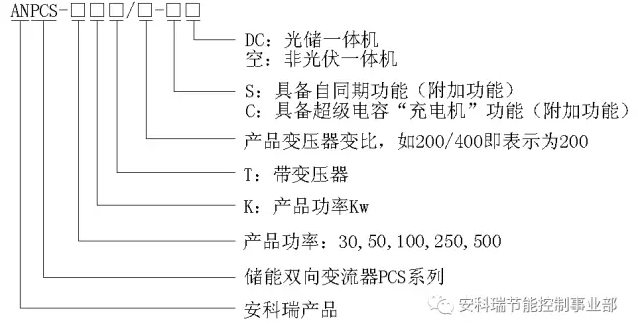

ANPCS儲能變流器型號及說明
儲能變流器產品分為光儲一體機和非光儲一體機兩大類
1、儲能變流器
1.1 儲能變流器的定義
電池儲能作為大規模儲能系統的重要形式之一，具有調峰、填谷、調頻、調相、事故備用等多種用途。與常規電源相比，大規模儲能電站能夠適應負荷的快速變化，對提高電力系統安全穩定運行水平、電網供電質量和可靠性起到了重要作用，同時還可以優化電源結構，實現綠色環保，達到電力系統的總體節能降耗，提高總體的經濟效益。
儲能變流器（Power Conversion System，簡稱PCS）電化學儲能系統中，連接于電池系統與電網（和/或負荷）之間的實現電能雙向轉換的裝置，可控制蓄電池的充電和放電過程，進行交直流的變換，在無電網情況下可以直接為交流負荷供電。
PCS 由 DC/AC 雙向變流器、控制單元等構成。PCS 控制器通過通訊接收后臺控制指令，根據功率指令的符號及大小控制變流器對電池進行充電或放電，實現對電網有功功率及無功功率的調節。 同時PCS 可通過CAN接口與BMS通訊、干接點傳輸?shù)确绞?，獲取電池組狀態信息，可實現對電池的保護性充放電，確保電池運行安全。
1.2 執行標準
《儲能變流器檢測技術規程》
《電池儲能系統儲能變流器技術規范》
GB/T 14549 電能質量 公用電網諧波
GB/T 15543 電能質量 三相電壓不平衡
GB/T 15945 電能質量 電力系統頻率偏差
GB/T 12325 電能質量 供電電壓偏差
1.3 功能特點
儲能變流器的主要功能是并網條件下，儲能系統根據微網監控指令進行恒功率或恒流控制，給電池充電或放電，同時平滑風電、太陽能等波動性電源的輸出；微網條件下，儲能系統作為主電源提供微網的電壓和頻率支撐(V/F控制),微網中負荷以此電壓和頻率為基準工作。PCS采用雙閉環控制和SPWM脈沖調制方法，能夠精確快速地調節輸出電壓、頻率、有功和無功功率。
1.4 產品優勢
獨特的模式切換平滑控制技術，保證并網-離網兩種模式相互切換無沖擊，確保變流器可靠運行。保證變流器并網時按要求增減有功功率、無功功率；獨立運行時穩定負荷電壓、頻率。
1.5 應用場合
儲能變流器廣泛應用于電力系統、軌道交通、軍工、石油機械、新能源汽車、風力發電、太陽能光伏等領域，在電網削峰填谷、平滑新能源波動，能量回收利用等場合實現能量雙向流動，對電網電壓頻率主動支撐，提高供電電能質量。
1.6 快速選型計算方法
儲能變流器配置一般根據微網內實際負荷及分布式發電能源容量來定。負荷分為重要性負荷（機房、辦公、監控等負荷）、非重要性負荷（空調、照明、鍋爐、門崗等負荷），負荷數據一般需要現場測量，一般測量工作日、節假日的分時數據，并節選四季典型時間的數據綜合分析。
2、光儲一體機
2.1 光儲一體機裝置介紹
光伏儲能一體化能量轉換裝置（簡稱光儲一體機）是一種應用于光伏、儲能聯合發電系統中實現直流/交流電能轉換的設備，采用電力電子控制技術，可以協調控制光伏與儲能電池的出力，平抑光伏電池的功率波動，并通過儲能變流技術輸出滿足標準要求的交流電能向負載供電。設備具有工作模式動態可調，并離網模式切換，光伏能量最大功率跟蹤，以及對儲能蓄電池精細管理等功能和特點。采用光伏和儲能各自通過DC/DC共直流母線匯集的方式，控制靈活，穩定性高，不僅可以實現光伏的MPPT控制，還可以適應不同類型的儲能，充分發揮儲能的調節范圍，優化儲能的充放電控制，提高能量的利用率。
2.2工作原理
光儲一體化發電系統拓?fù)淙鐖D所示，系統可分為DC/DC變換側、DC/AC變換側以及直流母線三部分。其中DC/DC低壓側由三條獨立支路組成，各支路均采用非隔離型雙向DC/DC變換拓?fù)洌芍苯优c光伏、儲能單元相連并且根據需求進行恒壓/恒流控制；DC/AC變換側采用兩電平三相半橋拓?fù)浣Y(jié)構，在系統并網運行時交流側與電網相連DC/AC進行功率控制，系統離網運行時進行恒壓恒頻控制，為負荷提供穩定的交流電源。光儲一體化發電系統DC/DC變換高壓側與DC/AC變換直流側通過直流母線相連，直流母線電壓的穩定性直接影響系統的穩定性。

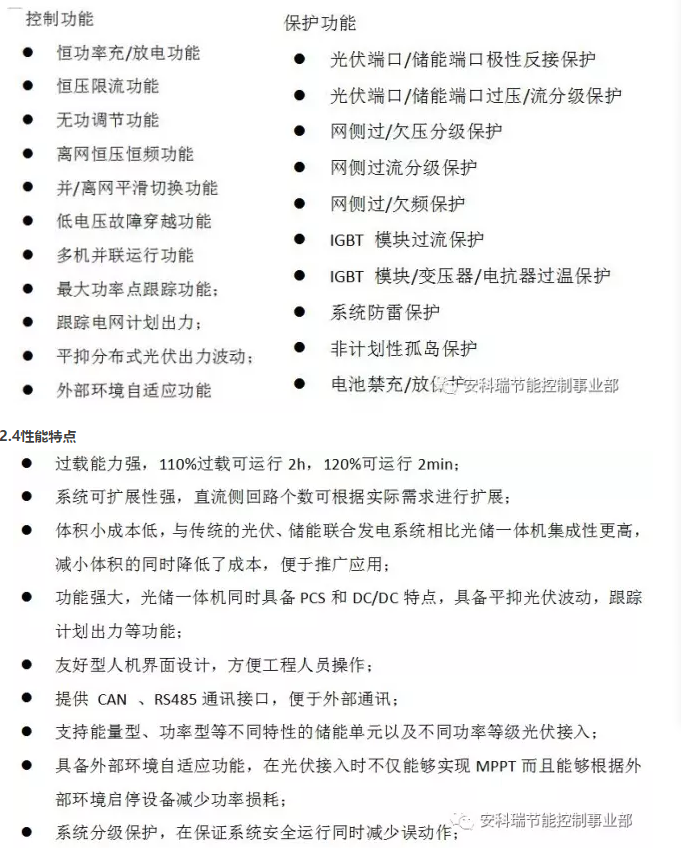

2.3產品功能
