中國儲能網訊：能源和環境問題是目前人類亟需解決的兩大問題。在化石能源日漸枯竭、環境污染日益嚴重、全球氣候變暖的今天，尋求替代傳統化石能源的可再生綠色能 源、謀求人與環境的和諧顯得尤為迫切。新型的可再生能源，譬如風能和太陽能 等的利用，電動汽車、混合動力電動車的逐步市場化，各種便攜式用電裝置的快速發展，均需要高效、實用、“綠色”(零污染、低污染)的能量儲運體系。對于新型的“綠色”儲能器件，在關切其“綠色”的同時，高功率密度、高能量密度則是其是否可以真正替代傳統能量儲運體系的重要指標。新型的電源體系，特別是二次電池或者超級電容器是目前重要的“綠色”儲能裝置。而其中核心部分是性能優異的儲能材料。各種碳質材料，特別是 sp2 雜化的碳質材料，由于其特殊的層狀結構或者超大的比表面積，成為重要的儲能材料或者儲能體系的電極材料。作為sp2雜化碳質材料的基元結構的單層石墨——石墨烯(graphene)，2004年被成功制備；獨特的結構——真正的表面性固體(無孔、表面碳原子比例為 100% 的超大表面材料)，使其成為下一代碳質電極材料的重要選擇。
1 sp2雜化碳質材料：重要的儲能材料

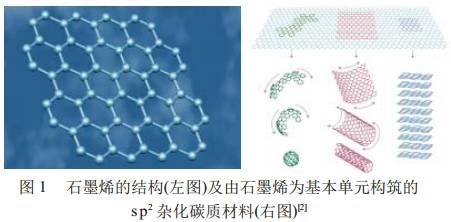

碳是自然界廣泛存在的一種元素， 具有多樣性、特異性和廣泛性的特點。碳元素可以 sp、sp2 、sp3 三種雜化方式形成固體單質。而 sp2 雜化形成的碳質材料的基元結構是二維石墨烯片層。如圖1所示，如果在六元環形成的石墨烯晶格結構中存在五元環的晶格, 就會使石墨烯片層翹曲, 當有12個以上五元環晶格存在時就會形成零維的富勒烯；碳納米管可以看作是石墨烯沿一定角度卷曲形成的圓筒狀一維材料；石墨烯片層相互作用、疊加，便形成了三維的體相石墨。而作為無定形的多孔碳質材料(活性炭、活性炭纖維及炭氣 凝膠等) 則是由富含缺陷的微晶石墨炭(厚度和尺度很小的三維石墨片層結構)相互作用形成。
碳質材料是目前在綠色電源體系中應用最廣泛的電極材料之一。鋰離子二次電池、超級電容器、太陽電池、燃料電 池、儲氫 / 甲烷等新能源領域，無處不有 碳質材料的身影。sp2 雜化的碳質材料具有石墨(或者尺度較小的微晶石墨)層狀結構或者由大量缺陷而形成的織構特征 (豐富孔隙)和大的比表面積，而成為重要的電極材料，這些材料主要包括：石墨材料、多孔炭材料以及碳納米管等。結構少缺陷的層狀 sp2 碳石墨材料是目前應用最為廣泛的商用鋰離子電池負極材料；富含缺陷的多孔碳質材料是目前超級電容器的主要電極材料；而碳納米管作為一種新穎的sp2雜化碳質材料，又被預測將可能廣泛應用于染料敏化太陽電池中。
不論商品化或者尚處于研發階段的“綠色”儲能器件，其性能和性價比還有 待提高，對sp2雜化的碳質材料進行結構優化、改性，開發更高性能或者更高性價比的電極材料是材料科學家的使命。以超級電容器為例，在其真正走向大規模應用之前，更高功率密度、更高能量密度、性價比高的碳質電極材料的開發是材料科學家必須完成的任務。筆者認為，在碳基超級電容器材料的研發方面，材料科學家可以從如下幾個方面進行工作：
(1) 擴充儲電空間——高的能量密度
碳基電雙層電容器的儲電機理是電荷在電極表面的有序富集。對于超級電容器，適合電荷聚集的有效“表面積”越大(電解質溶液可以接觸的表面)，其儲電容量越大。不含缺陷的sp2碳質材料的極限比表面積 (單層石墨烯片層) 是2 630 m2/g；而富含缺陷的sp2碳質材料的極限比表面積還要大于這個數值。由于一般方法很難獲得單層石墨烯片層，提高碳質材料比表面積的主要方法是在碳質材料中營造孔隙，提高表面碳原子的比例，從而增加其比表面積；而孔隙率的增加制約了其功率特性的進一步提高。如何在提高比表面積，獲得高能量密度的同時，保持高的功率特性是獲得高性能超 級電容器的重要課題。
(2) 控制微觀結構和宏觀織構——高的功率特性
一般來說，主要通過提高孔隙率來獲得高比表面積碳質電極材料。但孔隙的存在帶來另一個問題，即電解質溶液的擴散問題等。如何在提高比表面積的同時，保持其電解質溶液對靜電荷儲存表面的浸潤，保證電解質離子以較高速率從溶液體相向碳質材料表面擴散，是碳質電極材料方面需要解決的重要問題之一。
(3) 提高石墨烯片層結構完整性——低內阻和高導電特性
電極材料需要良好的導電特性，完整的石墨烯片層具有良好的導電特性。作為電極材料的sp2碳質材料應該具有良好的結構完整性。通過活化等方法營造孔 隙——缺陷，在提高碳質材料比表面的同時，導電特性變差。如何在提高比表面積的同時，不降低sp2碳的導電特性也是提高碳質電極材料性能需要克服的瓶頸。 作為sp2雜化碳質材料基元結構的單層或者薄層石墨烯，是可以解決以上瓶頸的理想材料。主要原因如下：單層或者數層石墨烯片層，具有無孔隙的二維平面結構。儲電空間位于石墨烯片層表面，其儲能特性完全依賴于石墨烯的比表面積和表面化學。微米級的石墨烯片層搭接形成石墨烯宏觀體，具有簡單的織構特性，不含孔隙，與電解質溶液有良好的接觸。經過與其它材料的復合，可以調控其織 構，保證材料良好的功率特性。如果作為鋰離子電池負極材料，鋰離子在薄層石墨烯片層(片層尺度在微米級，遠小于體相石墨)之間的擴散路徑比較短，可以大大提高其功率特性。石墨烯片層零缺陷或者少缺陷，保證其具有良好的導電和導熱特性，是電極材料，特別是微型的電源器件所用電極材料的理想候選。
基于以上幾點，作為sp2雜化材料的單層或者薄層(2~10 層)石墨烯是理想的超級電容器電極材料，可望提高超級電容器的功率和能量密度。同時由于其獨 特的薄層、縱向和橫向尺度的可切割性、良好的導熱和導電特性，石墨烯也是其他儲能體系的理想候選材料。
2 sp2碳質材料的基元材料 ——石墨烯 ：誕生和奇特性質
2004 年，曼徹斯特大學的Geim小組首次用機械劈裂法(mechanical cleavage)獲得單層和薄層石墨烯。在此之前，科學家們一直認為嚴格的二維晶體熱力學不穩定，不可能獨立存在。
石墨烯是目前已知最薄的二維材料，完美的石墨烯具有理想二維晶體結構，由六邊形晶格組成。自從被成功制備出來，石墨烯在全世界范圍內引起了一股新的研究熱潮——物理、化學、材料科學家開始對石墨烯進行系統研究，各種極具魅力的奇特性質相繼被發現，被預測很有可能會在很多領域引起革命性的變化。目前，主要的石墨烯制備方法有機械劈裂法、外延晶體生長法、化學氣相沉積法、氧化石墨的熱膨脹和還原方法。還有其他一些制備方法也陸續被開發出來，如氣相等離子體生長技術，靜電沉積法和高溫高壓合成法等。
筆者認為，在這些方法中，最有可能實現石墨烯規?；苽?，實現大規模應用的是氧化石墨的熱膨脹法和還原法。這種方法的主要過程是：將氧化石墨在短時間內快速升溫到一定溫度以上 (一 般的方法是1 000 ℃以上)，使氧化石墨 片層通過片層間官能團的分解作用而互相剝離。氧化石墨烯還原法，是以氧化石墨為原料，在溶劑中超聲，得到氧化石墨烯溶液，然后用化學還原劑還原，得到石墨烯?，F(xiàn)有的很多研究工作也是基于這兩種方法進行的。我們小組發明了低溫 熱膨脹技術，可以低成本獲得宏量石墨烯材料。
石墨烯是真正的表面性固體，理想的單層石墨烯具有超大的比表面積(2 630 m2 /g)，是很有潛力的儲能材料。石墨烯也具有良好的電學、力學、光學和 熱學性質。石墨烯是一種沒有能隙的半導體，它具有比硅高很多的載流子遷移率(2×105 cm2 /V)，在室溫下有微米級的平均自由程和大的相干長度，因此石墨烯是納米電路的理想材料，也是驗證量子效應的理想材料；石墨烯具有良好的導電性，其電子的運動速度達到了光速的 1/300，遠遠超過了電子在一般導體中的運動速度。石墨烯具有良好的透光性，是傳統ITO膜潛在替代產品。石墨烯具有良好的熱學性質，Ghosh等利用基于微拉曼光譜的無觸點技術測量得到石墨烯的熱導率為3080～5150 W/mK。 石墨烯也具有非常高的力學強度，Liu和Lee等分別利用第一原理計算和實驗證明石墨烯片層是目前已知強度最高的材料，其理想強度為110~130GPa。
良好的導電性是其他大比表面積碳質材料很難具有的獨特性質，預示著石墨烯很可能是性能極佳的電極材料；而良好的熱導性質、光學性質和力學強度， 也預示著石墨烯材料可用于超薄型、超微型的電極材料和儲能器件，而這樣的儲能元件可用于高密度的納電子器件和高功率電池組中。
3 具有理想二維結構的石墨烯:新型儲能材料
3.1 石墨烯在超級電容器中的應用
碳質材料是最早也是目前研究和應用得很廣泛的超級電容器電極材料。用于超級電容器的碳質材料目前主要集中于活性炭(AC)、活性炭纖維(ACF)、炭氣凝膠、碳納米管(CNTs)和模板炭等。這些sp2碳質材料的基元材料是石墨烯。自石墨烯被成功制備出來后，人們開始探究其這種極限結構的 sp2 碳質材料在超級電容器里應用的可能性。

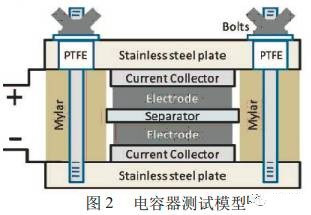

Ruoff小組利用化學改性的石墨烯作為電極材料，測試了基于石墨烯的超級電容器的性能。這種石墨烯材料的電容性能在水系和有機電解液中的比電容 分別可以達到135 F/g和99 F/g(圖 2)。Rao等人比較了通過三種方法制備的石墨烯的電容性能。在硫酸電解液中，通過氧化石墨熱膨脹法和納米金剛石轉化法得到的石墨烯具有較高的比電容，可以達到117 F/g；在有機電解液中，電壓為3.5 V的時候，其比電容和比能量可以達到 71F/g 和31.9 Wh/kg。
我們小組通過低溫?zé)崤蛎浄ㄖ苽涞氖┎牧?，未?jīng)任何后處理，在 30%(質 量分?jǐn)?shù)) KOH 電解液中，其比電容可以達到180～230 F/g；與氧化物復合后，比電容得到大幅提高,同時具有良好的功率特性。中科院金屬所和南開大學相關小組也已經取得很好的研究進展。
石墨烯材料應用于超級電容器有其獨特的優勢。石墨烯是完全離散的單層石墨材料，其整個表面可以形成雙電層；但是在形成宏觀聚集體過程中，石墨烯片層之間互相雜亂疊加，會使得形成有效雙電層的面積減少(一般化學法制備 獲得的石墨烯具有200～1 200 m2/g)。即使如此，石墨烯仍然可以獲得100~230 F/g 的比電容。如果其表面可以完全釋放，將獲得遠高于多孔炭的比電容。在石墨烯片層疊加，形成宏觀體的過程中，形成的孔隙集中在 100 nm 以上，有利于電解液的擴散，因此基于石墨烯的超級電容器具有良好的功率特性。
3.2 石墨烯在鋰離子電池中的應用
對鋰離子電池負極材料的研究，主要集中在碳質材料、合金材料和復合材料等方面。碳質材料是最早為人們所研究并應用于鋰離子電池商品化的材料，至今仍是大家關注和研究的重點之一。碳質材料根據其結構特點可分成可石墨化炭(軟炭)、 無定形炭(硬炭)和石墨類。目前對碳負極的研究主要是采用各種手段對其表面進行改性，但是對人造石墨再進行表面處理將進一步增加制造成本，因此今后研究的重點仍將是怎樣更好地利用廉價的天然石墨和開發有價值的無定形碳材料。因此，從石墨出發制造低成本高性能的鋰離子電池負極材料是現在的主要研究方向。石墨烯作為一種由石墨出發制備的新型碳質材料，單層或者薄層石墨(2～10 層的多層石墨烯)在鋰離子電池里的應用潛力也落入研究者的視野之中。
Yoo等人研究了石墨烯應用于鋰離子二次電池負極材料中的性能，其比容量可以達到540 mAh/g。如果在其中摻入C60和碳納米管后，負極的比容量可以達到784 mAh/g 和730 mAh/g。Khantha 等人通過理論計算討論了石墨烯的儲鋰機理。
我們運用低溫法制備的石墨烯材料直接用于鋰離子二次電池的負極材料，其首次放電比容量可以達到 650 mAh/g。經過改性，此結果還可以提高。但其首次充放電效率和循環效率較低，需要對石墨烯結構進行改性。多層石墨烯由于具有一定的儲鋰空間，同時鋰離子的擴散路徑比較短，因此應該具有較好的功率特性。相關小組目前正在開展石墨烯的結構改性和復合，進行相關的研究工作。
3.3 石墨烯在太陽電池中的應用
除了顯示出作為超級電容器和鋰離子電池的巨大潛力外，石墨烯也在太陽電池、儲氣方面展現出獨特的優勢。二維的石墨烯具有良好的透光性和導電性， 是很有潛力替代ITO的材料。利用石墨烯制作透明導電膜并將其應用于太陽電池中也成為人們所研究的熱點。

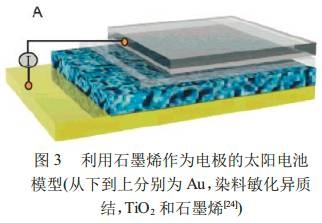

Wang 等人利用氧化石墨熱膨脹后熱處理還原得到的石墨烯制作為透明導 電膜應用于染料敏化太陽電池中，取得了較好的結果。制備的石墨烯透明導電膜的電導率可以達到 550 S/cm，在 1000～3000nm 的光波長范圍內，透光率可以達到 70%以上（圖3）。Wu等人用溶液法制備的石墨烯透明導電膜應用于有機太陽電池中作為陽極，但是由于應用的石墨烯未經過有效的還原，所以電阻較大，導致得到的太陽電池的短路電流及填充因數不及氧化銦，如果可以降低石墨烯膜的電阻，得到的結果可能要更好。Liu等人用溶液法制備的石墨烯與其它貴金屬材料復合的電極組裝的有機太陽電池的短路電流可以到4.0 mA/cm2 ，開路電壓為 0.72 V，光轉化率可以達到1.1%。Li等人對石墨采用剝離- 再嵌入 - 擴張的方法，成功制備了高質量石墨烯，其電阻比通過以氧化石墨為原料制備的石墨烯低100倍，并以DMF為溶劑，成功制備了LB膜，這種透明導電膜也成為應用于太陽電池的潛在材料。
我們和合作小組率先報道了運用氣液界面自組裝方法制備大表面積、無支撐超薄石墨烯膜；經過選擇性摻雜、改性，可以獲得不同電性質和透光率的石墨烯柔性膜，是一種潛在的太陽電池電極材料。
3.4 石墨烯在儲氫/甲烷中的應用
Dimitrakakis利用石墨烯和碳納米管設計了一個三維儲氫模型，如果這種材料摻入鋰離子，其在常壓下儲氫能力可以達到41g/L(圖 4)。因此，石墨烯這種新材料的出現，為人們對儲氫/甲烷材料的設計提供了一種新的思路和材料。
4 結語與展望——石墨烯作為新型儲能材料的前景分析
石墨烯具有較大的比表面積，良好的導電性和導熱特性，是很有潛力的儲能材料。筆者認為，石墨烯作為儲能材料，其優勢有以下幾點：
石墨原料儲量豐富、便宜，化學法制備的石墨烯成本較低；我們課題組發明的低溫膨化法使其成本有了很大的降低。在對其工藝進行優化、放大之后，化學法制備的功能化石墨烯材料有望成為 很有競爭力的儲能材料。
石墨烯具有良好的導電性和開放的表面，賦予其很好的儲能功率特性。其宏觀體織構由微米級、導電性好的石墨烯片層搭接而形成，形成開放的大孔徑體系，這樣的結構為電解質離子的進入提供了勢壘極低的通道，保證這種材料良好的功率特性。
石墨烯具有較大的理論比表面積。大的比表面積決定了其具有較高的能量密度。目前石墨烯材料的比表面積(200～1200 m2 /g) 與理論預測值還有較大的差距，如何調控石墨烯的織構，使石 墨烯表面可以完全被電解質溶液所浸 潤，是目前的重要課題。
石墨烯性狀特征和活性炭、石墨材料相近，如果作為電極材料，可以與現有的超級電容器和鋰離子電池的工藝路線兼容。 石墨烯材料具有導電和導熱特性， 且可以形成厚度可調控的石墨烯膜，可以構建非常好的薄膜電池和儲能器件。
石墨烯作為sp2 雜化材料的基元材 料，可以通過表面改性、復合，構筑“納 米建筑”等手段對其進行二次結構的構建，通過優化結構，獲得高儲電容量的材料。我們和日本東北大學京谷隆小組合作研究表明，在分子篩微孔孔隙中可以制備獲得單層石墨烯片層扭曲形成的單壁多孔炭，經過熱處理可以獲得非常好的大功率 特性。
總之，石墨烯材料具有優異的儲能性質，也表現出良好的應用前景。目前石墨烯的研究尚待深入，經過系統研發，解決其中科學問題和工藝問題后，有望成為市場潛力巨大的電極材料。
參考文獻：略
