在現今幾乎所有的硅片太陽能電池中，用Ag作為n型發射極上的指形電極，而Al用于作為p型基極上的背電極。硅片太陽能電池達到萬億瓦數量級的主要瓶頸之一是Ag的稀少。根據美國地質調查（U.S. Geological Survey），地球上已知的Ag儲量約為570,000公噸。眾多分析估計，從硅片太陽能電池可能得到的最大功率受Ag儲量的限制。他們得出相似的結論，即已知Ag儲量將把硅片太陽能電池約束在小于1萬億瓦時間平均輸出，這是我們2100年能量需求的很小部分。此外，Ag的價格自2010年夏季以來急速上漲，現在已經是電池成本的重要部分。若太陽能電池工業繼續以現在的步伐增長（年均約50%），對Ag的需求也將持續增加，肯定會使Ag價更高。因此，為使硅片太陽能電池成為未來能源的重要來源，必須用低成本地球富有金屬替代Ag。
本文考察了多個地球富有金屬，目的是確定Ag的合適替代品。結論是，Cu和Al是Ag的合適替代金屬。討論了Cu和Al替代Ag的一些挑戰。給出了解決Al替代Ag時碰到的挑戰的初步結果。
Ag的潛在替代品
確定Ag合適替代品的主要考慮因素是材料的豐度和電阻率。作為指形電極，替代金屬的電阻率必須低且與Ag的電阻率相當。若采用較高電阻率的金屬，為了保持同樣的指形電阻，指形電極的寬度或高度就不得不增加。這樣，或者電池效率受損，或者制造難度增加。
作為參考，Ag是所有金屬中電阻率最低的之一，其電阻率為1.59×10-6Ω-cm。表1從低到高列出了不同金屬的電阻率。根據電阻率，Cu是Ag的最佳替代品，其電阻率僅比Ag高6%。若用Al且指形寬度保持一樣，指高度或高寬比必須增加77%才能保持同樣的指電阻。這頗具挑戰性，不過仍有潛在的可行性。Ca的電阻率高111%，但Ca與水氣反應，故不適宜用作接觸金屬。Ca以上任何金屬的電阻率太高，不宜用于指形電極。
替代金屬的挑戰
從上述討論可得出結論，Ag的合適替代品有Cu和Al。硅片太陽能電池中用Cu或Al作為指電極存在一系列挑戰：
1）抗氧化：Ag在各種溫度下是抗氧化的。這保證了接觸燒結（一般是750℃）后有低電阻金屬指形電極。在這一溫度下，Cu氧化成高電阻p型半導電的Cu2O和CuO，而Al部分氧化為絕緣的Al2O3。二者均會顯著增加指電極電阻。Cu或Al指電極的燒結也許不得不在無氧環境下進行。
2）阻擋層：Cu和Al二者要求與Si的阻擋層，由于各種不同的原因，Al能與Si直接接觸。因為它是Si中的p型雜質，必須避免Al與n型發射極合金化。這似乎可以用阻擋層實現。Cu是惡名昭著的少數載流子殺手，會引起效率的嚴重?fù)p失。TaN一類的阻擋層是半導體工業中常用的，避免Cu與Si直接接觸。
3）長期可靠性低：Cu在普通環境條件下會緩慢氧化，產生了對長期可靠性的擔憂。要求對水密封和氣密封設計更加嚴格的指標。這方面Al比較好，因為Al的氧化物（Al203）形成高密度保護層，可防止下面的Al進一步氧化。
目前還難以得出結論，在硅片太陽能電池中Cu或Al那一種金屬是指電極更好的替代品。盡管如此，仍能對它們各自的優缺點作出分析。Cu的最大優點是電阻率低，這導致與Ag比較的陰影損失很小。它可以電鍍，這是保證低成本的工藝解決方案。在小電池上的效率已顯示有17.2%，商用尺寸的電池上達18.4%。Cu的主要缺點是要求有阻擋層。Ni和Ti均得到良好的效果。Ni可電鍍，但Ti不行。由于Cu的氧化，Cu的長期可靠性是另一個要顧及的問題。此外，若引入電鍍，工業應有經驗學習曲線。
就Al來說，盡管與n型Si的合金化必須避免，但它能與Si直接接觸。因氧化長期遠景看低的問題對Al比較好。絲網印刷對Al來說是成熟工藝，原則上它能應用于Al指形電極。Al的主要優點是Si與Al之間的肖特基勢壘高度能用工程方法獲得低接觸電阻，本文將加以討論。對Cu來說，接觸電阻由阻擋層金屬確定，其他考慮因素（如Cu擴散性）常常決定阻擋層金屬的選擇。另一方面，較高電阻率的Al要求較高高寬比的指形電極，對目前的絲網印刷工藝提出挑戰。關于Al指形電極的R&D還沒有開始。
作為Ag替代品的Al
若能實現高高寬比，作為Ag 指形電極的替代品，Al比Cu更具吸引力。這方面有二個原因。一個是在Al和n型Si間呈現創紀錄低的肖特基勢壘0.08eV，這確保了低接觸電阻。另一個是直至400℃，Al和Si間的界面反應可得到抑制。用價補Si(100)表面可獲得這些結果。
價補鈍化

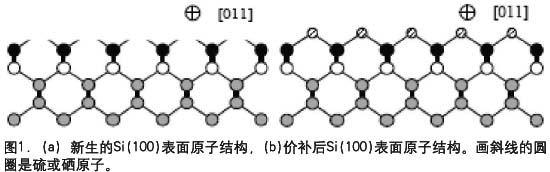

“價補（valence mending）”的概念是Kaxiras提出的，旨在解除半導體表面的懸空鍵。對于Si(100)表面，價補是用硫或硒的單原子層實現的。在新生Si(100)表面，每一表面原子占據二個懸空鍵，如圖1(a)所示。這些懸空鍵是表面態的起源，它們釘扎表面費米能級。在金屬/Si界面，費米能級釘扎效應使肖特基勢壘高度與金屬功函數沒什么關系，主要受表面態（或更恰當?shù)卣f是界面態）的控制。硫或硒的單原子層淀積在Si(100)表面時，它們在二個Si原子間橋接，很好地中止了Si(100)上的懸空鍵，如圖1(b)所示。我們已有論文報道過硫或硒用于Si(100)表面的價補鈍化，然而，對于萬億瓦級光伏應用，硫比硒豐富得多。
電學上，中止Si(100)表面上的懸空鍵使表面態最小化，這一直是巴丁時代以來半導體技術最為精彩的一頁。使表面態最小的重要結果是莫特-肖特基（Mott-Schottky）理論將被更嚴格遵守，即金屬與Si之間的肖特基勢壘高度將主要由金屬功函數與Si電子親和勢決定。在n型價補后的Si(100)表面上淀積低功函數金屬就能實現低肖特基勢壘。我們在有Al 的Se鈍化n型Si(100)表面上展示了創紀錄低的肖特基勢壘。

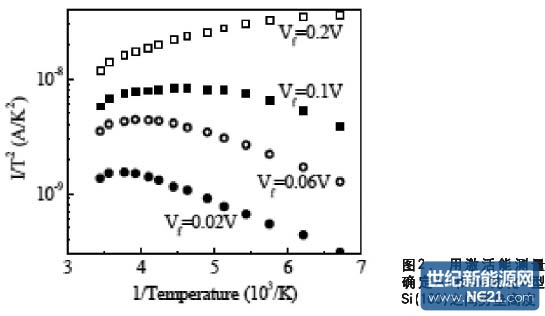

實驗是在低劑量1015cm-3Sb摻雜n型Si(100)硅片上進行的。鈍化后，在硅片上用電子束蒸發和剝離（lift-off）工藝制作直徑200μm的Al圓點。重要的是，鈍化后的濺射工藝要緩和，因為濺射淀積能破壞鈍化層。圖2說明確定Se鈍化n型Si(100)上Al勢壘高度的激活能測量，以及斜率給出的勢壘高度。取決于偏壓，勢壘高度在0.06-0.10eV間變化，遠遠低于Al/n型Si接觸長期建立的值0.72eV。
創紀錄低的勢壘高度應導致Al和n型Si間極低的接觸電阻。輕摻雜與重?fù)诫sSi的接觸電阻分別由下面二式給出：
任一情況中，接觸電阻是勢壘高度的指數函數。例如，Si中摻雜為1×1019cm-3時，勢壘高度從0.6到0.4 eV適度地減少0.2eV就使接觸電阻降低4個數量級！這就是降低n型Si上肖特基勢壘能大大減少接觸電阻的原因。低接觸電阻對接觸面積有限的指形電極是很重要的。它也能緩解由于Al電阻率較高而造成的指形電極電阻增加。更加重要的是，低接觸電阻能在輕摻雜Si上實現，提供了硅片電池設計更多靈活性。
在Si(100)表面中止懸空鍵的另一結果是抑制了表面的化學活性。這就是抑制Al與Si合金化的機理，也抑制了無意中Si 的p型摻雜。
實驗是通過檢驗在Se鈍化Si(100)表面上Ni硅化進行的。在二片Si(100)硅片上淀積50nm Ni膜，一片有Se鈍化，另一片沒有Se鈍化。在N2中400-700℃間加熱這些樣品60秒 進行硅化，用透射電子顯微鏡檢查Ni/Si界面。結果示于圖3。對于沒有Se且在400℃下退火的控制樣品，觀察到硅化，結果在Ni和Si間有二層硅化物堆疊（圖3(a)）。這證實了Foll等人早先對于Ni硅化的TEM研究。他們的結論是，二層堆疊分別為Ni2Si和NiSi。500℃退火后，單層NiSi出現在控制樣品的Ni/Si界面（圖3(b)）。但是，鈍化樣品的表現完全不同。400℃退火后（圖3(d)），Ni與Se鈍化Si(100)表面間沒有硅化而且界面陡削。500℃退火后，Ni與Se鈍化Si(100)表面間仍然沒有明顯的反應（圖3(e)）。僅僅在600℃退火后，Ni與Se鈍化Si(100)反應形成單層NiSi（圖3(f)）。因此，Ni/Se鈍化Si(100)界面的熱穩定性是～400℃。
上述結果說明，直到400℃均能防止Al與Si合金化，或直到400℃能抑制n型Si的無意p型摻雜。由于目前Al漿一般在750℃燒結，需要開發新的低溫Al漿，用于以低于400℃燒結溫度的n側接觸。若p側Al漿仍然在750℃燒結，對于這樣的全Al硅片太陽能電池就必須采用二步燒結工藝：第一次燒結在750℃用于p側接觸，第二次燒結在400℃用于n側接觸。二步燒結工藝似乎比目前的一步燒結工藝成本較高，不過，這或許是我們?yōu)榱嗽诠杵柲茈姵刂斜苊庥肁g不得不付出的代價。
結論
Si太陽能電池達到萬億瓦級規模的主要瓶頸之一是Ag的稀缺。根據材料的豐度和電阻率，得出的結論是，Cu和Al是指形電極Ag的合適替代品。討論了Cu或Al替代Ag的一些挑戰，包括抗氧化、接觸電阻和阻擋層。過去有關這一課題的大多數工作集中于Cu，我們提出用價補鈍化作為Al替代Ag時碰到的挑戰的解決方案。 得到的初步結果支持我們的看法，這些結果包括：Al與Se鈍化n型Si(100)表面間創紀錄低的0.08eV肖特基勢壘，直至～400℃ Se鈍化Si(100)表面和Ni之間硅化的抑制。用價補鈍化有可能構建全Al接觸硅片太陽能電池，用于低成本萬億瓦規模的部署。
