低碳社會的實現方法之一就是太陽能發電等可再生能源的大量導入。北九州智能社區創造事業的計劃是將太陽能發電等可再生能源的導入率提高到區域用電總量的10%。
然而，由于可再生能源的發電量受到天氣等自然環境的影響，所以在大量導入時面臨許多需要解決的課題。例如，當提高發電量時會產生電力逆向流動，有大量的電力“逆流”到配電網，造成系統電網“電壓不穩定”，在電力需求較少的黃金周等，會有電力剩余，需要找出充分利用“剩余電力”的對策。
作為解決配電網電壓不穩定的對策，安川電機進行的實證是通過對多個PCS（功率調節系統）的集中管理以抑制電壓上升。而作為充分利用剩余電力的對策，巖谷產業的實證是通過氫和燃料電池進行蓄電。
以PCS的一元化集中管理實現整體優化
在位于北九州市東田地區的北九州市立自然史?歷史博物館“生命之旅博物館”中，面向PCS集中管理的實證系統構建已經進入尾聲（照片1）。計劃在2013年3月前完成實驗系統構建，開始實驗并進行結果匯總。

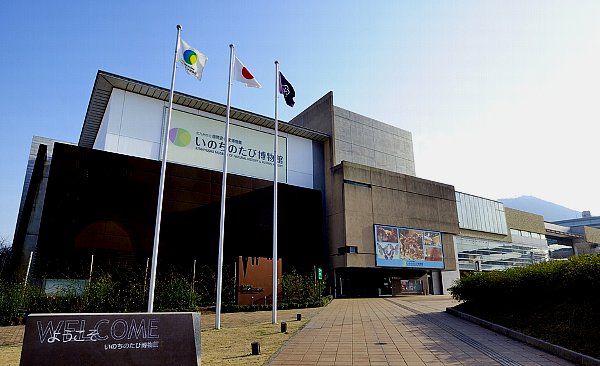

【照片1】進行PCS集中控制實證的北九州市立“生命之旅博物館”
（出處：北九州市）
PCS通常安裝于太陽能發電系統的各處，而各處則根據PCS的監測情況防止電壓上升，所以就會發生由于設置地點不同，有的地點能夠發電，有的地點不能夠發電。在本次實證中，將通過PLC（可編程控制器）對PCS的集中管理，實現配電網中分散電源的整體優化。
具體來說就是，由PCL對從PCS得到的電壓進行監控、匯總，通過向各PCS注入無效電力（在電源、電線、負荷之間來回流動，但不作為能源進行使用），從總體上抑制電壓上升。與此同時也將使由于發電裝置的連接位置不同，造成有的能夠發電，有的不能夠發電這一狀況得以糾正。
安川電機逆變器事業部環境能源機器事業總括部部長山田達哉介紹道，“通過外部指令對PCS的電壓進行控制，這在日本也是一個新的嘗試”。
目標為通過太陽能使總發電量提高10%
在實證對象生命之旅博物館中設置的太陽能發電系統總計容量為160kW。在本次實證實驗中，將使用其中的90kW。實驗系統的構建是通過對現有系統進行改造，將總?cè)萘繛?0kW的太陽能發電系統以10kW為單位模擬成接入低壓配電線的電源（照片2）。

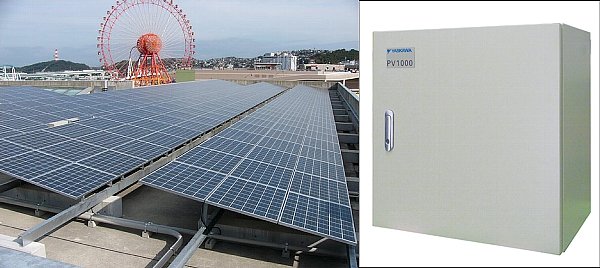

【照片2】博物館樓頂?shù)奶柲馨l(fā)電板（左）和安川電機產PCS的外觀
（出處：太陽能發電板為北九州市、PCS為安川電機）
但是在實驗系統中，并沒有實際配電線的負荷。所以通過配線長度取得阻抗，以接近實際配電線的狀態。上述實驗系統和PCS一元化集中控制的基本設計，通過與九州大學研究生院系統信息科學研究院電氣系統工程學的合田忠弘教授合作，共同進行研究。
多個PCS的集中控制技術的應用范圍非常廣泛。例如，在大規模太陽能發電站中，雖然將太陽能發電板進行分割，分別由各個PCS進行控制，但是還是會發生電壓各不相同。如果能對其進行整體控制，就可以提高發電總量。本次實證實驗的目標是將連接于同一配線中的太陽能發電的發電總量提高10%。
該技術也得到了海外的高度關注。安川電機計劃在泰國工業園區的可行性研究（FS）中，充分利用在本實證中所取得的經驗成果，以解決在太陽能發電系統設置中所遇到的課題。
與CEMS聯動，將剩余電力轉換成氫進行儲存
另外，在東田地區的老年人護理設施“愛香苑”設置了將太陽能發電等可再生能源的剩余電力轉換成氫進行儲存的實證系統（照片3）。通過與CEMS（區域能源管理系統）聯動，在區域內發生電力剩余時，將電力轉換成氫進行儲存，而在需求增加時則啟動燃料電池進行供電。本實證實驗計劃從2013年度開始正式實施。

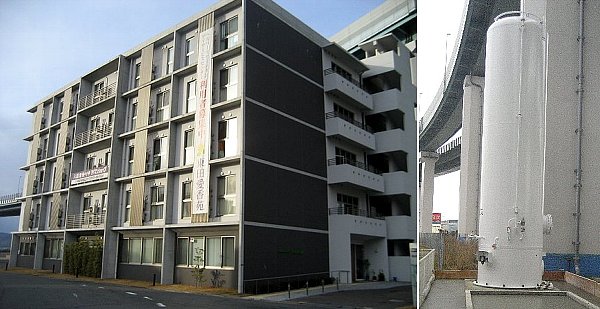

【照片3】開展以氫進行電力儲存實證的老年人護理設施“愛香苑”外觀（左）和儲氫罐
（出處：太陽能發電板為北九州市、PCS為安川電機）
實證系統由水電解裝置、儲氫罐和燃料電池組成。包括送氫管線在內的整個系統由巖谷產業構建。水電解裝置的規格為2Nm3/h，燃料電池為高分子固體電解質型，功率約為5kW，儲氫罐容量為20Nm3。水電解裝置和燃料電池全部采用加拿大Hydrogenics公司的產品。燃料電池為熱電聯供式，可同時向愛香苑提供電力和熱能。
在北九州智能社區創造事業中，以蓄電池作為剩余電力的儲存手段一直都在研究之中（相關報道詳見“通過CEMS和智能電表進行區域能源管理”）。然而，在蓄電池的應用中，也面臨著充放電過程中的電力損耗，蓄電容量越大則體積越大等課題。
而如果以氫作為儲存手段，則可以通過將氫進行壓縮或者液化使裝置實現小型化。巖谷產業氫能源部經理梶原昌高介紹道，“氫儲存方法很適宜大容量電力的長期儲存”。
然而，在氫儲存方法中，伴隨著從電到氫，然后又從氫到電的轉換，也有能源轉換效率下降的問題。期望通過與蓄電池等其他手段進行綜合比較，從包括轉換效率等基本性能在內，總結出最適宜氫儲存系統的使用條件。
將燃料電池充分應用于區域供需平衡調節
在氫儲存實證的同時，巖谷產業還開展了通過燃料電池進行區域供需平衡調節的實證。該實證為在北九州市實施的“北九州氫能市街實證事業”的協同實驗，開始于2012年度。
在北九州氫能市街實證事業中，在生命之旅博物館設置了100kW的磷酸燃料電池（照片4）。通過管線將煉鋼廠的副產氫氣輸送給博物館，在向博物館供電的同時，發電時所產生的熱能也將用于空調。實證中，燃料電池還與CEMS和BEMS（樓宇能源管理系統）聯動，在區域內用電需求增加時，以比平常更高的輸出功率進行運轉，幫助實現削峰。

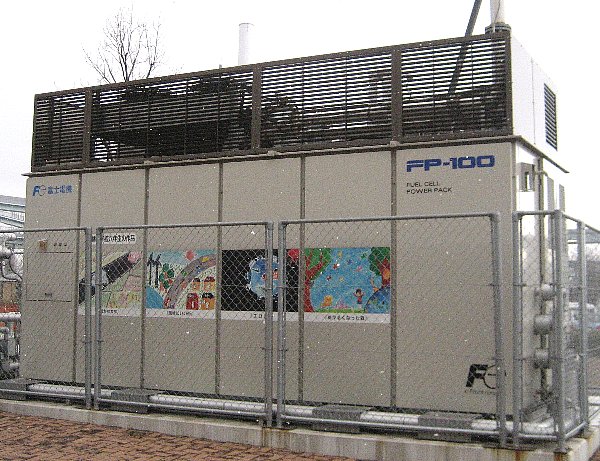

【照片4】生命之旅博物館設置的100kW磷酸燃料電池（富士電機產）
（攝影：巖谷產業）
平常的運轉輸出為35%。而在電力需求緊張時，根據從CEMS傳來的信號，可以將輸出提高到最大的100%。而且，通過在災害等情況下可以進行自主運轉的系統的設置，使其在需要時能夠進入100%滿負荷運轉模式。
如果能夠開發出對多個燃料電池進行集中管理、控制的系統，就可以在區域?qū)用媸苟鄠€燃料電池進行協調聯動，各燃料電池以額定功率進行運轉，從而提高其運轉率，實現區域整體優化。巖谷產業的梶原經理介紹說，“通過將氫能源導入智能社區，可以進一步提高區域整體的能源運用效率”。
