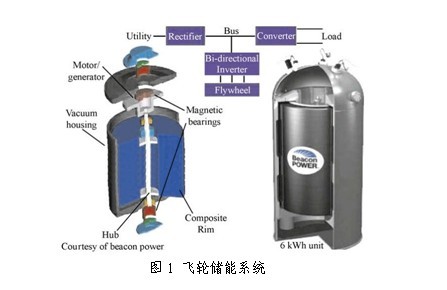

飛輪儲能是將能量以飛輪的轉動動能的形式來存儲。充電時，飛輪由電機帶動飛速旋轉；放電時，相同的電機作為發電機由旋轉的飛輪產生電能。儲存在飛輪中的能量與飛輪（以飛輪轉軸作為其轉動慣量的參考軸）的質量和旋轉速度的平方成正比。可見，雖然可以通過提高飛輪總質量來達到更大的儲能量，更為有效的方法是提高飛輪的轉速。飛輪儲能具有儲能密度較高（30Wh/kg和1kW/kg）、充放電次數與充放電深度無關、能量轉換效率高（可達90%）、可靠性高、易維護、使用環境條件要求低、無污染等優點。圖1為一個典型的飛輪儲存裝置。該裝置包括高速旋轉的飛輪；封閉的殼體提供了一個高真空環境（~大氣壓力）以減少阻力損失，并保護轉子系統；軸承系統為轉子提供低損耗支撐；以及電源轉換和控制系統。
二、關鍵技術
目前飛輪儲能技術主要有兩大分支，第一個分支是以接觸式機械軸承為代表的大容量飛輪儲能技術，其主要特點是儲存動能、釋放功率大，一般用于短時大功率放電和電力調峰場合。第二個分支是以磁懸浮軸承為代表的中小容量飛輪儲能技術，其主要特點是結構緊湊、效率更高，一般用作飛輪電池、不間斷電源等。
為提高飛輪的轉速和降低飛輪旋轉時的損耗，飛輪儲能的關鍵技術包括高強度復合材料技術、高速低損耗軸承技術、高速高效發電/電動機技術、飛輪儲能并網功率調節技術、真空技術等。
三、應用現狀
進入20世紀90年代以后，飛輪儲能受到了廣泛的重視，并得到了快速發展，已經出現了很多高性能的產品。美國、日本、法國、英國、德國、荷蘭、俄羅斯、西班牙、韓國、印度、瑞士、加拿大和意大利等國都在進行研究和開發工作。其中美國投資最多，規模最大，進展最快。美國Active Power公司的100~2000kW Clean Source系列UPS、Pentadyne公司的65~1000kVA VSS系列UPS、Beacon Power公司的25MW Smart Energy Matrix，波音公司Phantom工廠的采用高溫超導磁浮軸承的100kW/5kWh飛輪儲能裝置，以及SatCon Technology公司的315～2200kVA系列Rotary UPS，已經開始應用于電力系統穩定控制、電力質量改善和電力調峰等領域。美國的Viata Tech Engineering公司也將飛輪引入到風力發電系統，實現全頻調峰，飛輪機組的發電功率為300kW。
我國在飛輪的研究上起步較早，對軸承和轉子等關鍵技術的研究做出了一些成果和貢獻。自20 世紀80年代開始關注飛輪儲能技術，自90年代開始了關鍵技術基礎研究。從事飛輪儲能技術研發的單位有：北京飛輪儲能（柔性）研究所、核工業理化工程研究院、中科院電工研究所、清華大學、華北電力大學、北京航空航天大學、中科院長春光學精密機械與物理研究所等。中國科學院電工研究所較早開展飛輪儲能技術研發，開展了電磁浮軸承和超導磁浮軸承的理論研究與樣機試制。目前已經設計并實現了基于鋼轉子和機械軸承的飛輪儲能裝置并應用于微型電網穩定控制和電能質量改善，其功率為10kW，可利用儲能量為100Wh，轉子運行于4000~8000r/min轉速區間。清華大學從1995年開始相關研究，1997年300Wh飛輪儲能樣機首次實現充放電，支承在永磁-微型螺旋槽軸承上的復合材料飛輪轉速高達43800r/min。華北電力大學同期也建立了試驗裝置，研制的剛質飛輪極限轉速10000r/min，也采用了低損耗的永磁-流體動壓混合支承。北京航空航天大學、中國科學院長春光學精密機械與物理研究所近年來開展飛輪儲能電源的航天應用研究。北航的飛輪實驗裝置可用電能為13Wh，轉換效率達到83%，實驗輸出功率100W，最大輸出功率可達200W左右。2001年，核工業理化工程研究院研究設計了一種汽車用飛輪儲能裝置，用于燃料電池電動汽車的輔助電源。北京飛輪儲能（柔性）研究所設計了XD-001型飛輪儲能裝置模擬機，飛輪材料為玻璃纖維復合材料，實驗轉速為30000r/min，儲能量為570Wh，發電電壓達到140V?？傮w上我國在飛輪的研究與應用上與國際先進水平相比差距較大，尤其是電力儲能用飛輪，目前大部分停留在小容量的原理驗證，還沒有成熟的裝置和產品。
四、發展趨勢
飛輪儲能的主要發展趨勢包括先進復合材料以提高能量密度、高速高效電機以提高功率密度和效率、磁懸浮等高承載力、微損耗軸承技術，以及飛輪陣列技術。
