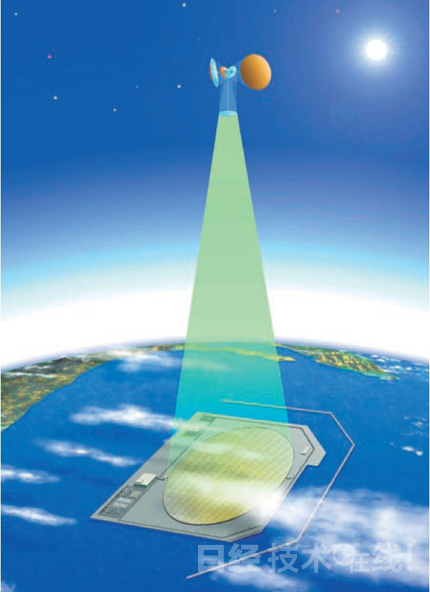

圖1 宇宙光伏發電系統示意圖
在地球軌道上設置太陽能面板等裝置，利用微波或激光向地面輸送能量。（圖：JAXA）
在太空中，太陽光不會像在地球上那樣因大氣吸收而減弱，也不會受到天氣的影響。而且，如果將光伏發電系統設置在日照時間最長的靜止軌道上，就基本不會轉到地球陰影里，可以持續不斷發電了。發電量也可達到地面的5～10倍。
宇宙光伏發電系統是1968年美國的彼得·格拉澤（Peter Glaser）提出的概念，日本于1990年代初期在宇宙科學研究所（現為JAXA）的主導下組建了研究小組。目前，JAXA與經濟產業省下屬的宇宙系統開發利用推進機構（J-spacesystems）正致力于無線電力傳輸及衛星技術的開發。日本政府在2009年制定的“宇宙基本計劃”中，提出了力爭在今后10年內使其走上實用化道路的目標。
利用5.8GHz頻帶電波傳輸電力
宇宙光伏發電系統大致分為兩類。分別是以微波傳送太陽能的方式和以激光傳送的方式。前者以微波傳送太陽能面板提供的電力。而后者利用太陽光激發激光，然后向地面?zhèn)魉?，通過向海水中的光催化劑照射這種激光等方法，生成燃料電池的燃料——氫氣。盡管尚不清楚哪種方式會成為主流，但研究歷史較長的微波方式目前在試驗等方面處于領先地位。
采用微波方式的宇宙光伏發電系統的大致原理如圖2所示。整個系統由太陽能面板和三個子系統構成。分別為（1）微波發生系統，（2）發送天線（宇宙天線），（3）微波接收天線與電力轉換系統（整流天線）。微波頻率考慮使用5.8GHz頻帶。

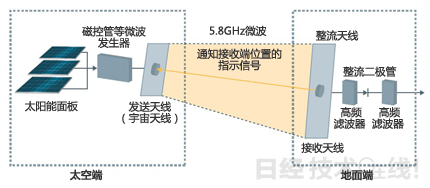

圖2 微波方式宇宙光伏發電系統的大致原理
利用微波發生器將太陽能電池的直流電轉換成微波之后發送出去，通過整流電路將地面接收的微波重新轉換成直流電。發送微波時，從接收端發送指示信號來通知準確的位置。
首先，將太陽能面板提供的直流電轉換成微波。被人們看好的微波發生器是一種電子管即磁控管。這是因?yàn)槠錁?gòu)造簡單，可以輸出高效率微波。而且，宇宙天線可利用放大器將發生器產生的微波傳送至天線。放大器考慮使用可高頻運行的GaAs類元件、GaN類元件及SiC類元件等。
宇宙光伏發電系統使用相控陣天線（Phased Array Antenna）向地面發送放大的微波。相控陣天線是氣象雷達及飛機雷達等采用的技術，將多個小型天線排列在一個平面上。其特點是，即便不通過機械方式改變天線的朝向，也能通過錯開每個天線的電波相位，精密地控制無線電波的波束角。
進行一般通信時，為了向更多的人發送信息，需要在大范圍內發送低密度電波。但微波送電方式為了有效發送能量，需要將電波集中在地面目標（整流天線）上。因此，必須采用能夠精密控制波束角的相控陣天線等技術。但這種天線的控制非常困難，因?yàn)槭怯尚⌒吞炀€構成，部材成本也很高。宇宙光伏發電系統必須設置幾十億個小型天線。因此，作為可減少天線數量的替代技術，最近業界正在考慮采用無線LAN等使用的MIMO（multipleinput multiple output）技術。
宇宙天線可向接到指示信號（用來通知整流天線位置）的地方照射電波束。在照射的電波束中，90％以上的微波會到達整流天線。整流天線利用二極管對這些微波進行整流，再利用濾波器進行平滑處理，然后轉換成直流電流。
2030年后商用化？
從JAXA的開發藍圖來看，首先將在地面上進行數kW送電實驗。然后，在距離地面400km～500km的低軌道上設置篇首提到的小型衛星式發電系統，評估大氣等的影響及安全性。還將實施MW級發電系統實驗，并在國際空間站附近進行大型結構體組裝技術實驗。計劃在2030年以后，作為商用系統，在距離地面3.6萬km的靜止軌道上設置相當于一座核電站的1吉瓦（GW）規模發電系統（圖3）。

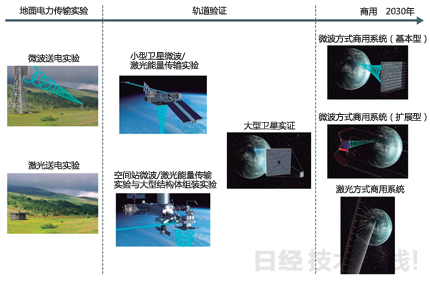

圖3 JAXA的宇宙光伏發電系統構想藍圖
通過地面實驗確立基礎技術之后，反復在軌道上進行驗證，力爭2030年以后實現商用。（《日經電子》根據JAXA的資料制圖，圖片全部來源于JAXA）
宇宙光伏發電系統的誕生地美國也在推進實用化進程。2007年公布了由美國能源部（DOE）制定的開發計劃方案，因2008年美國總統貝拉克·奧巴馬推出了促進導入可再生能源的“綠色新政”，宇宙光伏發電進一步受到關注。2009年美國加利福尼亞州大型電力運營商PG＆E與美國風險企業Solaren簽署合約，收購其構建的宇宙光伏發電系統提供的電力。計劃從2016年開始收購15年。
研究微波送電技術的京都大學生存圈研究所教授篠原真毅表示，“前幾天還接到了美國宇宙光伏發電系統風險企業的咨詢。民間似乎也在積極行動”。
安全性能否確保萬無一失
盡管宇宙光伏發電系統看到了實用化的曙光，但仍有很多問題需要解決（圖4）。比如，需要建造長數百米～1km的宇宙天線。在太空建造如此巨大的結構體可以說是史無前例 注1）。需要開發結構設計及材料等方面的新技術。此外，安全性和建造時的運輸成本也是大問題。不少人尤其擔心宇宙光伏發電使用的微波的安全性。
注1）此前人類在宇宙中建造的最大構造體是國際空間站（ISS），它也只有73m×108.5m×20m左右。

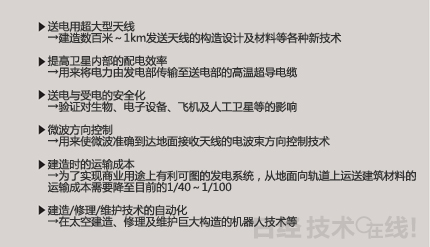

圖4 宇宙光伏發電系統的課題
其他還有太陽能電池的高效率化、防止宇宙輻射及垃圾的措施等很多課題。
微波的安全性大多根據單位面積的能量密度（mW/cm2）來衡量 注2）。宇宙光伏發電使用數km×數km的超大型整流天線接收微波，所以可在接收部附近降低能量密度，使其減小至不會對生物體帶來影響的范圍。但是，這種安全性以“理論上可以實現”為前提，GW級大規模系統發生意外情況的風險并非為零。
注2）生物安全標準為1mW/cm2。
如果宇宙天線的電波束失控，導致部分地方能量密度非常高的話，將會出現什么情況？另外，飛機儀表及電子設備等就連受到能量密度極小的（μW/cm2）手機電波干擾，也有可能出現誤動作。如果碰到能量密度很高的電波，這些設備會沒有問題嗎？這是稍有不當就有可能轉變成軍事武器的系統，所以更需要采取萬無一失的安全措施。而且，成本方面，“建造成本是否真的能夠與最初的推算吻合”以及“能否取得與建設成本相符的收益”等，還需要從多個側面進行驗證。
