圖1：開發兩種有機充電電池

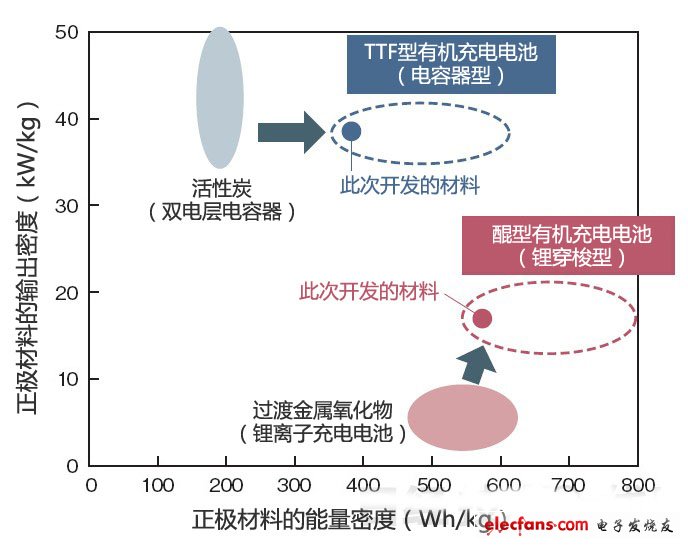

松下正在開發能量密度高的醌型和輸出密度高的TTF型有機充電電池。（圖：松下）

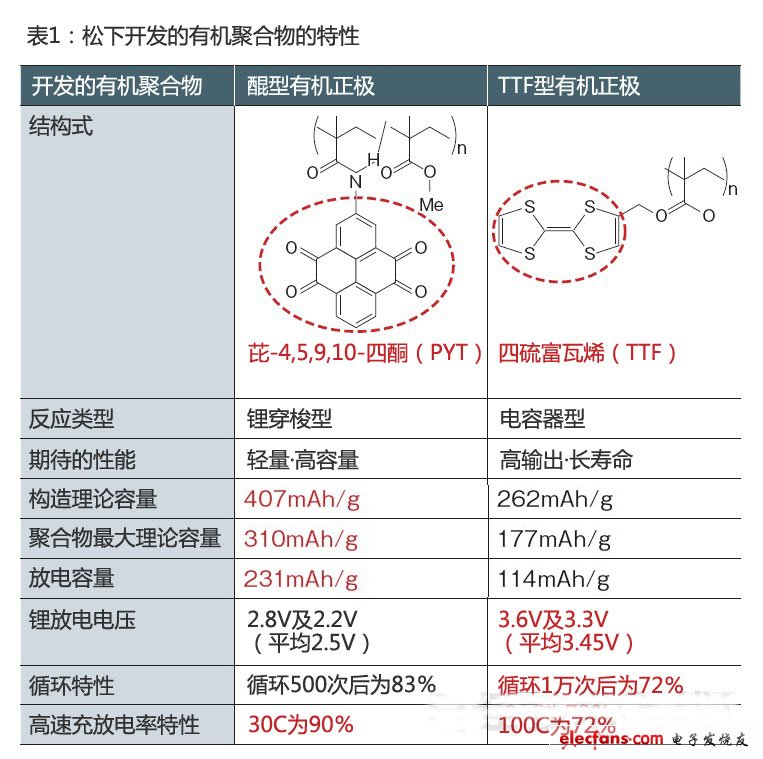

這些有機電池的最大特點是，無論采用哪種材料類型，通過使構造材料聚合，都能防止溶解，并大幅提高充放電循環特性（表1）。此前，有機充電電池因有機化合物會隨著充放電而溶解在電解液中，因此長壽命化一直都是一大課題。此次，醌型采用使鄰醌化合物芘-4， 5， 9，10-四酮（PYT）高分子化的高分子PYT（PPYT），TTF型采用合成TTF聚合物后共聚化的共聚TTF聚合物，解決了該問題。
關于高容量化和高輸出化，兩種方式分別利用了不同的充放電反應。醌型與鋰離子充電電池一樣，為鋰離子從電極脫開與嵌入的“鋰穿梭（Shuttle）”型，容易實現高容量。而TTF型為電解液中的陽離子和陰離子均向電極移動的“電容器”型，容易實現高輸出和長壽命。
循環充放電500次后保持83％的容量
醌型是松下與京都大學工學研究科有機合成專業教授吉田潤一于2004年前后共同開發的成果。“從零開始設計材料，確立分子結構的概念花了大約2年的時間”（松下）。為實現高容量化，雙方著眼于能盡量在小構造中存儲電子，而且是由不易受資源限制的碳（C）和氧（O）構成的酮。
不過，酮在存儲一個電子的狀態下不穩定，所以雙方著眼于連接2個酮形成環狀構造的環狀1，2-二酮（醌）。另外，為提高電壓，研究了構造的環的尺寸，最終選擇了可實現最高電壓的6元環PYT作為構造材料。
PYT可實現四電子反應，在鋰電位為2.8V和2.2V兩個階段進行充放電反應（圖2）。使PYT實現高分子化的PPYT的初次放電容量為231mAh/g。比容量是鋰離子充電電池正極采用的主流金屬氧化物的約1.4倍。充放電循環特性通過聚合顯示出了優異的結果，循環充放電500次后仍保持了83％的容量。另外還可進行快速充放電，以30C充放電可保持90％的容量 注1）。
圖2：可實現四電子反應的醌型

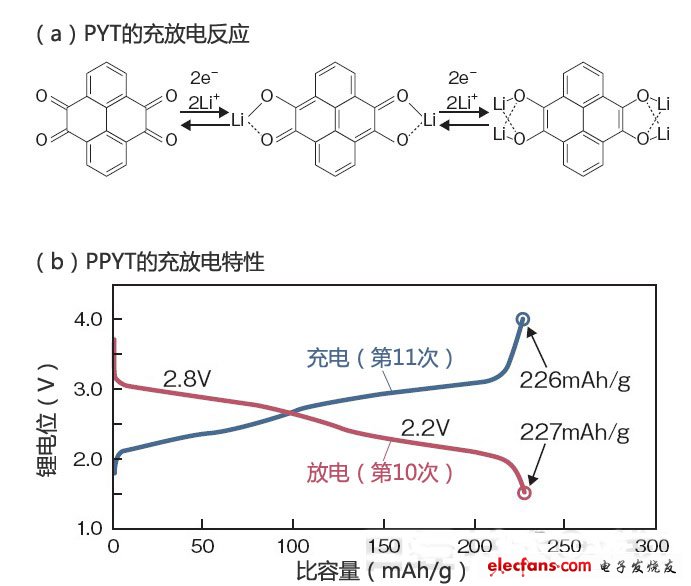

醌型采用了可實現四電子反應的PYT（a）。高分子化的PPYT的平均電壓為2.5V（b）。（圖：松下）
注1） 1C表示在1個小時內為電池充電或放電。因此，30C表示在2分鐘內、100C表示在36秒內進行充放電。
反復充放電3萬次后仍保持58％的容量
TTF型作為氧化還原反應的場所，通過TTF周圍呈環狀云一樣分布的“π共軛電子云”交換電子（圖3）。這種反應容易實現高輸出化，而且不會出現氧化還原反應的分子結構變化，因此可延長壽命。實際上，通過使TTF聚合并共聚化，大幅提高了充放電循環特性和高速充放電（率）特性。
圖3：利用π共軛電子云的TTF

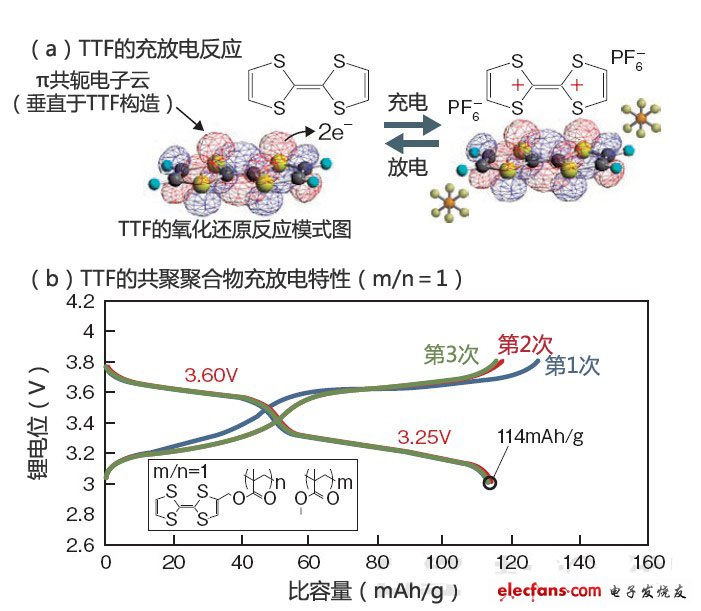

TTF型的氧化還元利用了π共軛電子云。共聚TTF聚合物的平均電壓為3.45V（b）。（圖：松下）
比如，TTF聚合物電池的共聚比*為m/n＝1的共聚TTF聚合物在循環3萬次后維持了58％（1萬次循環后為72％）的容量。而以單體利用時反復充放電1萬次容量就降到了52％。TTF聚合物電池的高速充放電率特性在100C時的容量維持率為72％，也高于單體的56％。
*共聚比＝利用兩種以上的單體重合時各自的比例。
TTF聚合物電池的放電容量為114mAh/g，雖然比單體的130mAh/g降低，但與雙電層電容器采用的活性炭相比可實現2倍的比容量。而且，由于采用了鋰離子，平均電壓高達3.45V，能比雙電層電容器大幅提高能量密度。
