位于橫濱市港未來地區的“觀環居”，是由積水住宅建設的環保型住宅，是YSCP的示范地點。在此，日產汽車正在利用該公司生產的EV“聆風”進行V2H（Vehicle to Home）實證實驗。通過快速充電端口、充放電PCS（Power Conditioning System），從分電盤向EV充電，或者由EV向住宅提供電力（照片1）。平時與系統電力協調實現節電，停電時與電力系統斷開用作緊急電源。

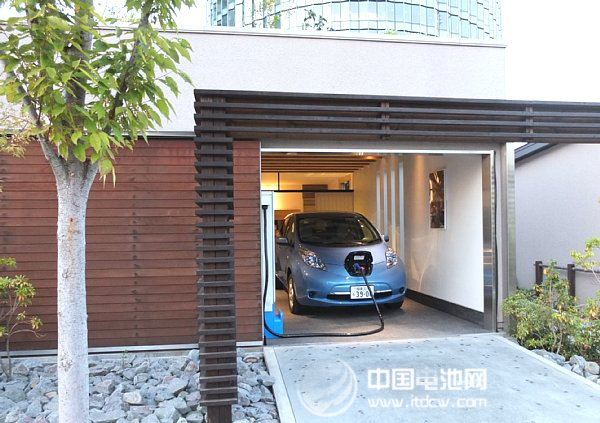

【照片1】在環保型住宅“觀環居”實施的V2H實證
與CEMS聯動，保持區域能源供需與EV充放電的平衡
負責EV充放電管理的HEMS（家庭能源管理系統），在根據EV的信息和住宅內的用電量，通過PCS對EV的充電/供電進行控制的同時，與負責區域整體能源管理的CEMS（區域能源管理系統）進行聯動。
從而，例如當區域內電力供需緊張時，根據CEMS傳來的電力供需信息，改變EV的充電時間，或者由車載蓄電池進行供電。反之，當太陽能發電等產生區域內剩余電力時，對EV進行充分充電。
根據EV行駛歷史數據制定充放電計劃
然而，重要的是“EV畢竟是一種交通工具”（日產企劃?先進技術開發本部技術企劃部主管近藤晴彥）。不能一直停泊用作家庭及區域的蓄電池。他說，因此“必須避免用車需要與充放電時間產生沖突”。
所以日產根據EV的使用計劃來制定充放電計劃（圖1左）。具體來說，就是HEMS根據聆風發送給日產數據中心的行駛歷史數據等預測EV使用者的用車時間，同時根據天氣預報預測太陽能發電量以及家庭的用電量，進行綜合后制定出EV的充放電計劃。

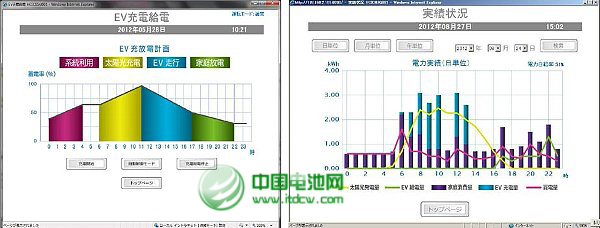

【圖1】根據行駛歷史數據和發電預測制定的EV充放電計劃（左）與實際充放電（右）EV使用者改變使用計劃，充放電計劃也會隨之改變。
通過制定充放電計劃，可以更多地充分利用太陽能。例如，從圖1的充放電計劃可以看出，在夜間使用系統電力進行充電。但是，當預測第二天能夠進行太陽能發電時，將不會實行完全充電，而是由第二天的太陽能發電充至滿電，從而最大限度地充分利用太陽能發電。
這樣可以減少對系統電力的依賴，在實現削峰的同時，通過促進家庭內太陽能發電的自產自消，以期降低回流電力對電力系統的影響。
當然，EV使用者也可以改變EV的使用計劃。充放電計劃也會根據改變后的使用計劃而自動進行改變。同時也提供了用于顯示使用者實際充放電和太陽能發電電力使用狀況的畫面，通過該畫面可以確認系統電力的用電量減少程度（圖1右）。
通過快速充電器和蓄電池的組合保持電力供需穩定
雖然EV有助于保持區域能源供需的穩定，但是隨著將來EV的大規模普及，反過來也可能會給區域電力供需帶來一些問題。當數臺EV同時進行快速充電時，將會發生急劇電力負荷高峰，影響系統電網的穩定。
為了解決這個問題，吉坤日礦日石能源（以下簡稱吉坤能源）正在進行“蓄電?充電集成系統（BCIS：Battery & Charger Integration System）”的實證。其主要作用是當電力供需緊張時，不使用系統電力，而是由蓄電池向EV充電，從而實現電力負荷的移峰。

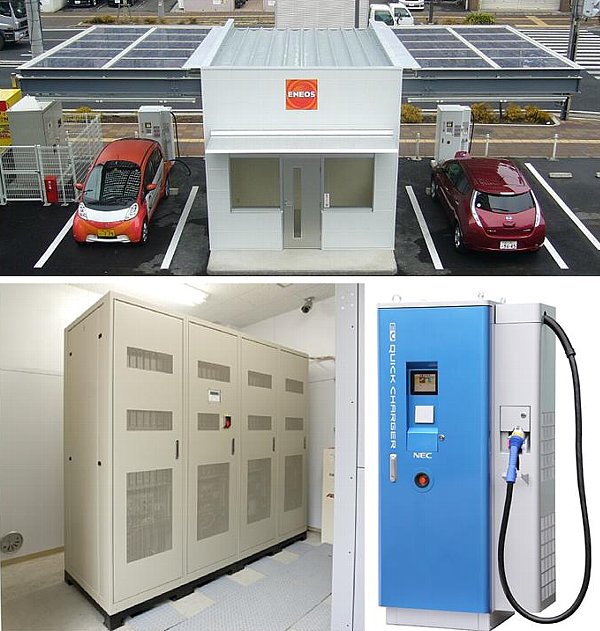

實證實驗所用BCIS由2臺額定輸出功率為50kW的快速充電器、NEC制造的額定輸出功率為64kWh的鋰離子蓄電池，以及受電變電裝置（起著變換器的作用）和負責充電管理的電力控制器組成。該系統于2011年末完成，目前正在位于橫濱市內的吉坤能源的工廠內邊向EV充電，邊進行性能和可靠性驗證（照片2）。
【圖1】吉坤日礦日石能源橫濱工廠前設置的蓄電?充電集成系統（BCIS）
通過快速充電器和蓄電池的組合，在提高EV充電效率的同時保持電力供需的穩定。
EV的普及同時也會帶來新的課題。作為充電基地的服務站里有可能會發生排長隊等待充電的情況。為了解決這個問題，就必須設置多臺快速充電器，同時向數臺EV進行充電。然而，服務站要想設置多臺快速充電器，并同時向數臺EV進行充電，就必須增加合同電力，完善受電設備，將會加大其成本負擔。而且，如前所述也有可能會對系統電網造成影響。
如果使用BCIS的話，即使不增加合同電力和受電設備，也可以以較低的成本同時向多臺EV提供充電服務。為了提高多臺快速充電器同時向多臺EV進行充電的效率，對電力控制器的控制算法也進行了優化。
例如，雖然快速充電器的額定輸出功率為50kW，但是當EV的充電率達到50％以上時，實際輸出功率就會降低到30kW。富余的20kW就可以分配給另外的充電器。由此，通過削峰既可以使用電不超過合同電力，又可以對多臺EV進行高效充電，提高了充電服務使用者的方便性。對于造成成本高企、價格不菲的鋰離子電池，吉坤能源和NEC認為，“長遠來說價格將會大幅降低”。
2013年度同時向汽車導航儀和智能手機發送CEMS信息
在2013年度，準備將橫濱智能城市項目（YSCP）的V2H實證對象擴大到普通住宅。另一方面，以一般EV為對象，由CEMS向汽車導航儀畫面以及EV使用者的智能手機發送電力供需緊張及剩余信息的計劃也將進入實施。對使用者根據收到的信息，自我調整充電時間的需求響應（DR）進行實證。通過這兩方面的對策，將會實現區域能源管理的更加優化。
計劃在2013年初，將BCIS也應用于與CEMS進行聯動的區域電力供需調節。具體來說就是，當從CEMS接收到“幾小時后由于電力供需緊張將會上調電價”的信息后，在價格上調之前，利用系統電力對蓄電池進行充電，在電價升高的時段從蓄電池向EV充電。
反之，收到“幾小時后將會下調電價”的信息后，優先使用蓄電池向EV充電，在低電價時段利用系統電力向蓄電池充電。通過如此運行，力圖實現不僅可以給使用者帶來經濟利益，還可以在區域電力供需調節中發揮作用。
目前，BCIS在與CEMS聯動方面，接收電力供需緊張和價格信息的接口和應用程序已經開發完成。正在研究在與CEMS聯動時，利用CEMS向汽車導航儀的信息傳送功能，同樣也進行BCIS的信息傳送，以強化與EV的聯動。
購買政策的導入，使日本的太陽能發電真正開始普及起來。因此，充分利用蓄電池，暫時儲存剩余電力，促進自產自消，抑制電力回流就成為必要。在區域能源管理中，EV作為蓄電池將會發揮越來越大的作用。
