中國儲能網訊：隨著可再生能源成為未來全球能源發展的主要方向，虛擬電廠成為一種實現可再生能源發電大規模接入電網的區域性多能源聚合模式。首先對虛擬電廠進行概述，其次對虛擬電廠的研究現狀和國內外的虛擬電廠示范項目進行綜述，最后提出了虛擬電廠的關鍵技術問題，包括多代理系統、聚合管理方式、通信技術，并從分布式能源的互補性、動態組合、大數據技術、市場環境和合作機制等方面對虛擬電廠的未來研究進行了展望。
引言
隨著電力需求的不斷增長以及全球范圍內能源緊缺和環境污染等問題的日益嚴峻，傳統能源發電的弊端日趨凸顯。在全球能源互聯網概念下，“一帶一路”、“一極一道”等戰略建設均致力于解決能源問題。由于風能、太陽能等清潔性高、發電成本降低，可再生能源成為了未來全球能源發展的主要方向。隨著全球能源互聯網建設的推進，可再生能源的開發將迎來重大發展期。
分布式能源單獨運行時，其出力隨機性、間歇性和波動性較大。當分布式能源接入目前的傳統大電網體系時，電網的安全性和供電可靠性將會受到威脅。為了實現分布式電源的協調控制與能量管理，可以通過虛擬電廠（virtual power plant，VPP）的形式實現對大量分布式電源的靈活控制，從而保證電網的安全穩定運行。虛擬電廠通過將分布式電源、可控負荷和儲能系統聚合成一個整體，使其能夠參與電力市場和輔助服務市場運營，實現實時電能交易，同時優化資源利用，提高供電可靠性。
本文先對虛擬電廠的定義及控制方式進行概述，然后介紹虛擬電廠在模型框架、優化調度、運行控制、市場競價4個方面的研究現狀，以及國內外虛擬電廠的示范工程，并進一步指出虛擬電廠發展的關鍵技術問題。最后對虛擬電廠的未來進行展望，分布式能源的互補性、虛擬電廠動態組合、大數據技術、市場環境和合作機制都使得虛擬電廠具有巨大的發展?jié)摿Α?
1、虛擬電廠概述

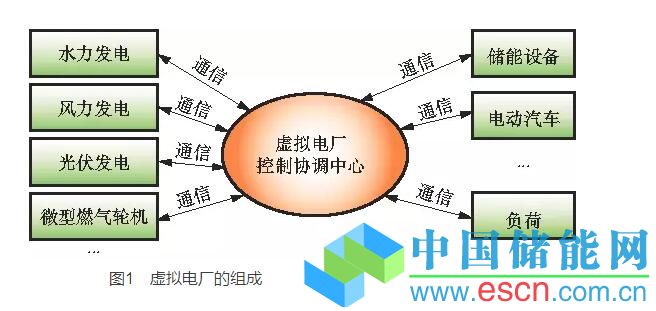

虛擬電廠的提出是為了整合各種分布式能源，包括分布式電源、可控負荷和儲能裝置等。其基本概念是通過分布式電力管理系統將電網中分布式電源、可控負荷和儲能裝置聚合成一個虛擬的可控集合體，參與電網的運行和調度，協調智能電網與分布式電源間的矛盾，充分挖掘分布式能源為電網和用戶所帶來的價值和效益。虛擬電廠主要由發電系統、儲能設備、通信系統構成，見圖1。
1）發電系統主要包括家庭型（domestic distributed generation，DDG）和公用型（public distributed generation，PDG）這2類分布式電源。DDG的主要功能是滿足用戶自身負荷，如果電能盈余，則將多余的電能輸送給電網；如果電能不足，則由電網向用戶提供電能。典型的DDG系統主要是小型的分布式電源，為個人住宅、商業或工業分部等服務。PDG主要是將自身所生產的電能輸送到電網，其運營目的就是出售所生產的電能。典型的PDG系統主要包含風電、光伏等新能源發電裝置。
2）能量存儲系統可以補償可再生能源發電出力波動性和不可控性，適應電力需求的變化，改善可再生能源波動所導致的電網薄弱性，增強系統接納可再生能源發電的能力和提高能源利用效率。
3）通信系統是虛擬電廠進行能量管理、數據采集與監控，以及與電力系統調度中心通信的重要環節。通過與電網或者與其他虛擬電廠進行信息交互，虛擬電廠的管理更加可視化，便于電網對虛擬電廠進行監控管理。
根據虛擬電廠信息流傳輸控制結構的不同，虛擬電廠的控制方式可以分為：集中控制方式、分散控制方式、完全分散控制方式。①集中控制方式下的虛擬電廠可以完全掌握其所轄范圍內分布式單元的所有信息，并對所有發電或用電單元進行完全控制。②分散控制方式下的虛擬電廠被分為多個層次。處于下層的虛擬電廠的控制協調中心控制轄區內的發電或用電單元，再由該級虛擬電廠的控制協調中心將信息反饋給更高一級虛擬電廠的控制協調中心，從而構成一個整體的層次結構。③在完全分散控制方式下，虛擬電廠控制協調中心由數據交換與處理中心代替，只提供市場價格、天氣預報等信息。而虛擬電廠也被劃分為相互獨立的自治的智能子單元。這些子單元不受數據交換與處理中心控制，只接受來自數據交換與處理中心的信息，根據接受到的信息對自身運行狀態進行優化。
2、虛擬電廠的研究現狀
2.1
模擬框架問題
對于虛擬電廠的模型框架構造方面，國內外的學者們進行了一系列的研究。虛擬電廠通常是一系列分布式電源的聚合。文獻［4］將虛擬電廠定義為分散在中壓配電網的各點處的不同分布式電源的聚合。為了確保虛擬電廠的安全穩定運行，學者們建立考慮儲能系統、可控負荷、需求響應等的虛擬電廠模型。文獻［5］將區域風力發電機組和常規水、火電機組及儲能設備聚合為虛擬電廠，建立虛擬電廠數據模型，并采用實際電網運行數據驗證了方案的可行性。文獻［6］對電動汽車、可控負荷和熱電聯產發電系統以虛擬電廠方式聚合管理，進行頻率二次調整，提供負荷頻率控制功能。文獻［7］在虛擬電廠模型中加入儲存能量的設備作為附加能源或電能的緩沖裝置，以提高供電質量，校正電壓波動和閃變或穩定系統頻率。文獻［8］在虛擬電廠模型中增加可控負荷，通過調節可控負荷應對可再生能源發電出力的隨機波動或突發故障，平衡電能供需，從而提高系統的穩定性和安全性。文獻［9］按照需求響應的不同機理，考慮需求響應的不確定性，分別建立基于激勵的和基于價格的需求響應虛擬電廠模型。
2.2
優化調度問題
虛擬電廠的優化調度問題可以分為2種：①內部調度，虛擬電廠對自身內部多個電源的容量配置或出力進行優化調度；②外部調度，由電網將虛擬電廠當成一個整體進行優化調度。對于內部優化調度問題，文獻［10］提出將虛擬電廠可再生能源出力隨機性映射到一般投資組合模型?？紤]價格隨機性，建立了考慮多個可再生能源發電電源不確定性的容量配置模型。文獻［11］考慮儲能設備和需求響應，建立虛擬電廠的日前優化調度模型，采用混合整數線性規劃進行最優調度結果的求解。文獻［12］建立基于機會約束規劃的虛擬電廠經濟調度模型。該模型以最大化虛擬電廠經濟效益為目標、旋轉備用約束為機會約束，求解虛擬電廠的最優調度結果和風險水平。對于外部優化調度問題，文獻［13］采用場景抽樣生產與縮減技術處理風電和光伏出力的不確定性，根據合作博弈理論，建立基于場景分析的虛擬電廠單獨調度、與配電公司聯合調度模型，分析含風光水的虛擬電廠與配電公司的合作空間以及利益公平分配問題。文獻［14］基于多變量非線性自適應控制思想，建立了含虛擬電廠的區域配電網優化模型。該模型的目標函數包括最小化系統頻率偏差、聯絡線功率偏差、電壓偏差、監測線路的線路功率波動、系統損耗、發電成本、棄風功率，通過近似動態規劃方法，得到電網中發電機的有功功率和電壓值、帶變流器的可控電源及負荷的優化調度結果。
2.3
運行控制問題
虛擬電廠的控制方式有集中控制方式、分散控制方式和完全分散控制方式。文獻［15］中包括微型熱電聯產單元、風電和光伏等可再生能源的虛擬電廠采用集中控制結構參與配電網的運行調度。文獻［16］中的虛擬電廠采用分散控制結構，基于混合整數規劃對虛擬電廠接入時包括熱電聯產、熱鍋爐和熱儲備的本地熱供應系統進行控制管理。文獻［17］由可再生能源、儲能設備、熱力發電機和需求側響應組成虛擬電廠，各單元采用分散控制方式，建立了虛擬電廠日前調度模型。文獻［18］基于多代理結構建立了虛擬電廠內部的調度模型，模型中采用完全分散控制方式對各單元進行控制與調度。虛擬電廠采用集中控制方式時，所有單元的信息都需要通過控制協調中心進行處理和雙向通信，所以集中控制方式的擴展性和兼容性受到很大局限。分散控制方式能使虛擬電廠模塊化，改善集中控制方式下的通信堵塞和兼容性差的問題。完全分散控制方式使得虛擬電廠具有很好的擴展性和開放性，更適合參與電力市場。
2.4
市場競價問題
對于虛擬電廠的競標模型與策略，國內外展開了廣泛的研究。虛擬電廠的市場競價問題包含單一日前市場競價和聯合市場競價。文獻［19］建立了單一日前市場下虛擬電廠優化競價的隨機規劃模型。文獻［20］提出了一種虛擬電廠在電力能源和熱備用市場中的非線性混合整數規劃的聯合競價模型，考慮虛擬電廠的電力供需平衡和安全約束。針對虛擬電廠的不確定性，國內外也展開了考慮不確定性時虛擬電廠競價策略的研究。文獻［21］采用點估計法處理電力市場價格和新能源發電的不確定性，提出一種虛擬電廠在日前電力市場中的競標策略。文獻［22］建立虛擬電廠魯棒隨機競標模型，模型中采用隨機規劃的方法處理電價的不確定性，采用魯棒優化的方法處理新能源出力的不確定性。文獻［23］考慮電動汽車數量和風電出力的不確定性，建立虛擬電廠參與日前能量市場和調節市場的聯合競價策略的魯棒優化模型。
3、虛擬電廠的示范項目
3.1
國外示范項目
基于虛擬電廠的理論研究，國外相繼開展了一系列虛擬電廠工程示范項目。2005～2009年，在歐盟第6框架計劃下，由來自歐盟8個國家的20個研究機構和組織合作實施和開展了FENIX項目，旨在將大量的分布式電源聚合成虛擬電廠并使未來歐盟的供電系統具有更高的穩定性、安全性和可持續性。
EDISON是由丹麥、德國等國家的7個公司和組織開展的虛擬電廠試點項目，研究如何聚合電動汽車成為虛擬電廠，實現接入大量隨機充電或放電單元時電網的可靠運行。2012～2015年，在歐盟第7框架計劃下，由比利時、德國、法國、丹麥、英國等國家聯合開展了TWENTIES研究項目，其中對于虛擬電廠的示范重點在于如何實現熱電聯產、分布式電源和負荷的智能管理。WEB2ENERGY項目同樣是在歐盟第7框架計劃下開展的，以虛擬電廠的形式聚合管理需求側資源和分布式能源。德國庫克斯港的eTelligence項目建立了能源互聯網示范地區，其核心是建立一個基于互聯網的區域性能源市場。而虛擬電廠技術是實現區域能源互聯聚合的一種重要模式。
3.2
國內示范項目
國內對于虛擬電廠工程示范的建設處于快速發展階段。隨著國內能源互聯網行動計劃的推進，上海首個能源互聯網試點項目在2015年初投產。該項目將實現區域內屋頂光伏分階段全覆蓋和充電樁分階段全覆蓋的目標，并借助“互聯網+”建成功能強大的虛擬電廠，從而完成清潔替代和實現區域冷熱電三聯供。能源互聯網行動計劃中的另一個重點項目是張家口的奧運項目。該項目將在張家口市建立可再生能源示范區，實現高比例的風電、光伏等可再生能源，其中，虛擬電廠技術成為解決可再生能源規?；_發的關鍵技術。
4、虛擬電廠的關鍵技術問題
4.1
基于多代理系統對虛擬電廠進行協調控制

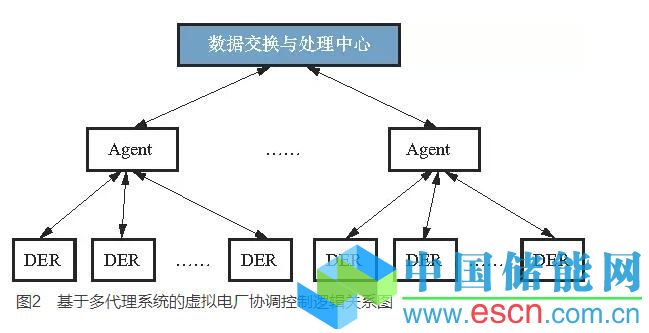

多代理系統（multi agent system，MAS）是由多個相互獨立、可以雙向互動通信的智能代理組合形成的，通過確定每個代理在系統中扮演的角色以及相互配合時的行為準則，使系統易于控制與管理。基于多代理系統的虛擬電廠協調控制邏輯關系圖見圖2。通過各個代理之間的雙向通信，可以實現虛擬電廠的協調控制和能量優化管理；各個代理的行為具有自治性和獨立性，可以根據電網的環境適當做出改變以滿足電網的需求，充分提高分布式電源的利用率。
4.2
采用高效聚合方法實現互補合作
由于分散在電網中的分布式電源容量有限，其出力的隨機性、波動性、間歇性也較大，需研究對不同區域的虛擬電廠以及虛擬電廠內不同發電單元的高效聚合方法。通過將不同區域的虛擬電廠進行高效聚合，解決分布式能源出力的隨機性、波動性、間歇性，實現分布式能源的互補。根據不同的優化目標，利用智能算法實現虛擬電廠內部的多目標優化調度，充分利用虛擬電廠內的分布式能源。
4.3
建立開放可靠的通信系統
在虛擬電廠內，各發電單元與負荷均直接或間接與控制協調中心相連接?？刂茀f(xié)調中心不僅要能夠接收每一單元的當前狀態信息，而且能夠向控制目標發送控制信號。而虛擬電廠中的各單元不僅要能夠發送自身的當前狀態信息，而且能夠接收控制協調中心發送的控制信號。因此，需要研發開放、可靠的融合能源流和信息流的雙向通信技術，加強電力傳輸與信息處理的融合。
5、虛擬電廠的展望
隨著國家對清潔能源和新興技術的發展的大力推動，虛擬電廠將成為智能電網和全球能源互聯網建設中重要的能源聚合形式，具有廣闊的發展空間。
1）分布式電源的互補性減少出力的不確定性。
由于可再生能源出力存在較大的隨機性、波動性、間歇性，分布式電源的動態組合問題亟待解決。隨著全球能源互聯網建設的推進，三部委針對可再生能源聯合發布了“一帶一路”和“一極一道”發展戰略，“一帶一路”沿線各國都具有豐富的風能和太陽能資源，“一極一道”更是推進了大型可再生能源基地電力送出以及各大洲之間電力交換。能源互聯網戰略推進跨境電力與輸電通道建設，積極開展區域電網升級改造合作，充分發揮不同區域內分布式電源的時差互補和季節互補特性，提高可再生能源的利用率和虛擬電廠的效益。
2）多個分布式單元靈活地進行動態組合組成虛擬電廠。
虛擬電廠與微電網的最大區別在于構成虛擬電廠的多個分布式發電單元不一定在同一個地理區域內，其聚合范圍以及與市場的交互取決于通信能力和可靠性。多個分布式發電單元按照一定的規則或目標進行聚合，以一個整體參與電力市場或輔助服務市場，最后將利益分配給每個分布式發電單元。虛擬電廠作為中介，根據動態組合算法或動態博弈理論等規則對多個分布式發電單元靈活地進行動態組合。動態組合的實時性和靈活性可以避免實時不平衡所帶來的成本問題以及由于電廠停機、負荷和可再生能源出力預測失誤時所導致的組合偏差問題。
3）大數據對可再生能源進行預測，提高虛擬電廠數據處理速度。
大數據是指無法在可承受的時間內用傳統的IT技術、軟硬件工具和數學分析方法進行感知、獲取、管理、處理和分析的數據集合。大數據技術可進行負荷預測和可再生能源出力預測，包括風能和太陽能。風能預測非常必要，因為數據顯示在用電高峰期，風電場的實際產能變化幅度很大。準確預測太陽能和風能需要分析大量數據，包括風速、云層等氣象數據。同時，利用大數據技術處理虛擬電廠內的各種信息，能有效提高數據交換與處理中心的處理速度，為虛擬電廠的數據交換與處理中心提供各子系統實時、精確的數據信息流。
4）虛擬電廠參與多種市場進行優化調度和競價。
虛擬電廠通過對多個分布式單元進行聚合成為一個整體參與電力市場運營，既可以發揮傳統電廠出力穩定和批量售電的特點，又由于聚合了多種發電單元而具有較好的互補性。虛擬電廠所參與的電力市場包括日前市場、實時市場、輔助服務市場等，由此可建立日前市場、雙邊合同、平衡市場及混合市場等多種市場模型?？紤]虛擬電廠中可再生能源出力、負荷和實時電價等不確定因素，在不同市場環境下建立調度和競價模型，使虛擬電廠具有更廣泛的適用性。
5）基于博弈論建立科學的合作機制，確保虛擬電廠的穩定性。
博弈論主要研究存在利益關系或沖突的多個決策主體，根據自身能力和了解的信息，如何各自進行有利于自己或決策者群體的決策的理論?；诓┺恼?，認為虛擬電廠內的所有發電和用電單元和虛擬電廠與外部所有運營商均為合作博弈。根據合作博弈理論制訂科學的合作機制，包括虛擬電廠內部聚合的多個發電或用電單元之間的合作機制和虛擬電廠與集成運營商、配電網或輸電網以及電力市場運營者之間的合作機制，保證所有參與者的合理收益，使參與者保持長期的參與積極性，確保虛擬電廠的穩定性。
6、結語
本文對虛擬電廠的概念、發展現狀進行綜述，指出虛擬電廠亟待解決的問題，包括基于多代理系統對虛擬電廠進行協調控制，采用高效聚合管理方法實現虛擬電廠間的協同合作，建立開放可靠的信息交互系統，并對虛擬電廠的未來發展進行展望。
作者簡介
方燕瓊，碩士研究生，主要研究方向為微電網的運行與優化。
艾芊，教授，主要研究方向為電能質量、人工智能、大數據及在電力系統中的應用、電力系統建模、分布式發電與微電網。
范松麗，博士研究生，主要研究方向為分布式電源協調控制、虛擬電廠、智能電網。
