中國儲能網訊：配電網是直接面向終端電力用戶的電網重要組成部分，是“十三五”電網建設的重點。電力行業標準《配電網規劃設計技術導則》于2015年編制完成，是指導我國配電網規劃設計的綱領性標準文件。結合標準編制原則與思想，對標準的主要技術要求進行了詳細解讀，希望對我國配電網規劃工作有所指導和幫助。
0引言
配電網是電網的重要組成部分，它直接面向電力用戶，承擔著99.9%以上客戶的供電服務，是改善民生、保障經濟社會發展的重要基礎設施［1-2］。黨的十八大提出全面建成小康社會的宏偉目標，國家新型城鎮化、農業現代化和美麗鄉村建設步伐加快，電力體制改革逐步深化，分布式電源、電動汽車及儲能裝置快速發展，配電網呈現出愈加復雜的“多源性”特征，終端用電負荷呈現出增長快、變化大、多樣化的新趨勢，加快配電網建設改造和轉型升級的任務更加緊迫。
2015年，國家發展改革委、國家能源局先后發布《關于加快配電網建設改造的指導意見》與《配電網建設改造行動計劃（2015～2020年）》（簡稱《行動計劃》），提出要結合當前我國配電網實際情況，用5年左右時間，全面加快現代配電網建設，支撐經濟發展和服務社會民生。2015～2020年，配電網建設改造投資將不低于2萬億元。大規模的建設改造背景下，配電網亟需出臺統一規范的技術標準。
按照《行動計劃》中“加強統一規劃，健全標準體系”的工作要求，為充分發揮規劃的龍頭作用，強化技術標準的指導意義，提高配電網建設質量，2015年6～12月，在國家能源局和中國電力企業聯合會的組織領導下，中國電力科學研究院和國家電網公司會同有關單位共同編制完成電力行業標準《配電網規劃設計技術導則》（簡稱《導則》）。標準規定了我國110（66）、35kV及以下各電壓等級配電網規劃設計的技術原則，是指導我國配電網規劃設計的綱領性標準文件。本文主要結合《導則》的編制思想，對相關技術要求進行解讀。
1《導則》編制的背景
“十二五”期間，我國配電網供電可靠性水平雖有顯著提高，但整體發展水平仍較為薄弱，且城鄉及區域發展水平不均衡。隨著城市供電可靠性要求不斷提高、新型城鎮化深入推進，以及受到分布式電源與多元化負荷大量接入、電力體制改革等諸多外界條件的影響，配電網發展正面臨著各種機遇與挑戰。
1）新型城鎮化、農業現代化建設步伐加快，城鄉配電網改造升級任務更加緊迫。城市地區隨著高附加值、高精度制造企業等重要用戶越來越多，居民生活品質和電氣化程度越來越高，停電造成的經濟社會損失越來越大。城鎮地區基礎設施不斷完善，農村居民電氣化程度不斷提高，農業現代化快速發展，縣城及農村地區的生產生活用電需求正在快速增長。城鄉配電網建設改造任務日益緊迫。
2）新能源及多元化負荷快速發展，需要加快實現向智能配電網轉型升級。隨著分布式電源與多元化負荷大量接入，配電網呈現出愈加復雜的“多源性”特征，迫切需要建成“源—網—荷”協調運行系統，自適應調節網絡、發電及負荷，充分消納電源出力，降低電網峰谷差，提高設備運行效率，為用戶提供高質量供電服務和增值服務，實現傳統配電網向智能配電網的轉型升級。
3）經濟發展進入“新常態”，要求提高配電網效率和效益。我國經濟發展逐步轉入“新常態”，在經濟增速降檔的同時，經濟結構將得到持續優化，第三產業增加值比重持續高出第二產業。用電結構和負荷特性發生顯著變化，要求配電網既要滿足全面建設小康社會所需的剛性投入，又要提高電網資產的利用效率，提高差異化適應能力，服務產業布局調整與轉型升級。
2《導則》的主要編制原則
《導則》總體遵循差異化、標準化、系統性、適應性和協調性的編制原則。在標準編制過程中，編制組梳理和研究了現有配電網相關標準規范，充分繼承已有成果，同時調研、總結了國內電網企業在配電網規劃設計方面的工作經驗和應用需求，并充分考慮了配電網的最新發展形勢。
1）差異化原則。根據區域經濟發展水平，按照可靠性需求和負荷重要程度，輔以負荷密度，將供電區域細分為A+、A、B、C、D、E6類，分類制定相應的建設標準。
2）標準化原則。堅持統一規劃、統一標準，整合和優化已有標準化成果，全面推行模塊化設計、規范化選型、標準化建設。
3）系統性原則。堅持系統規劃的理念，將配電網作為一個整體系統規劃，統籌考慮配電網高中低壓層級、電網與電源、電網一二次等環節，以實現配電網技術經濟的整體最優。
4）適應性原則。充分滿足我國經濟社會發展的用電需求，適應城鎮化發展和產業結構調整對配電網的要求，適應分布式電源、多元化負荷接入及未來能源互聯的趨勢。
5）協調性原則。堅持發展需求與投資能力、主網與配電網、電網與電源、配電網發展與用戶接入、一次網架設備與二次系統相協調；堅持配電網發展與城鄉發展規劃，公用資源與用戶資源相銜接。
3供電區域劃分與規劃目標
我國地域遼闊，東西部之間、城鄉之間經濟發展水平不平衡，南北方之間環境和氣候差別大。由于發展階段、用電結構與用電需求的不同，各地配電網在建設標準、空間資源、政策環境、規劃理念等方面存在諸多差異?，F(xiàn)行配電網規劃設計標準難以適應客觀存在的差異化需求，也難以適應建設結構合理、技術先進、靈活可靠、經濟高效的現代配電網的需要。
《導則》統籌各地配電網協調發展，按供電可靠性需求和負荷重要程度，輔以負荷密度將供電區域進行細分（見表1）。其中：A+類供電區域主要為直轄市的市中心區以及省會城市（計劃單列市）的高負荷密度區；A類供電區域主要為省會城市（計劃單列市）的市中心區、直轄市的市區以及地級市的高負荷密度區；B類供電區域主要為地級市的市中心區、省會城市（計劃單列市）的市區，以及經濟發達的縣城；C類供電區域主要為縣城、地級市的市區以及經濟發達的中心城鎮；D類供電區域主要為縣城、城鎮以外的鄉村、農林場；E類供電區域主要為人煙稀少的農牧區。

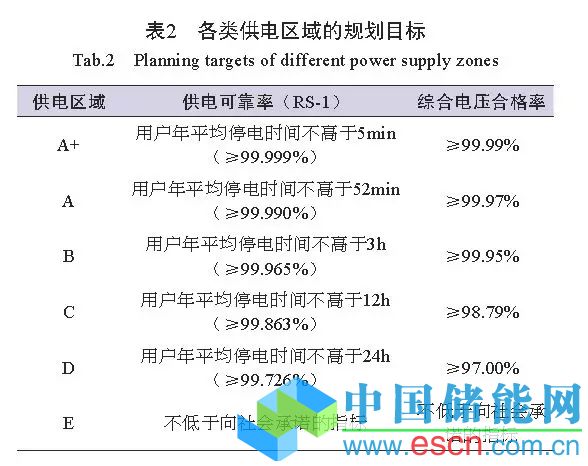

結合不同供電區域的發展需求與電網特點，參考國外經濟發達地區的供電可靠性水平及國內供電可靠性的現狀水平，《導則》提出了不同類型供電區域的配電網規劃目標（見表2）。
提高供電可靠性可以從網架、設備、技術、管理等方面入手，但由于不同地區配電網發展水平、發展階段各有差異，不同手段對可靠性提升的投資成效靈敏度也有所不同，因此應通過技術經濟分析選擇合適的改善供電可靠性的措施和方案，以實現配電網投資的經濟高效。
4主要技術要求解讀
4.1負荷預測與電力平衡
負荷預測是配電網規劃的基礎工作，配電網規劃不僅要求預測電力負荷的總量，還要求預測未來負荷的空間分布。只有確定了供電區域內各小區的未來負荷，才能對變電站的位置、容量、饋線路徑、開關設備以及它們的投入時間等進行規劃。
隨著城鄉規劃的發展，負荷的地理分布日益細化和規范，已具備空間負荷預測的條件?！秾?dǎo)則》明確了空間負荷預測的要求和深度，“通過分析、預測規劃水平年供電小區土地利用的特征和發展規律，預測相應小區電力用戶和負荷分布的地理位置、數量和時序”，其中負荷分布的位置和數量決定電網遠期布局，而時序則是編制近期計劃的重要依據。
隨著分布式電源及多元化負荷的大量接入，配電網的傳統電力電量平衡模式將發生變化，因此《導則》提出“電力平衡應考慮各類分布式電源、電動汽車、儲能裝置等的影響”，“對于分布式電源較多的區域，應進行電力平衡和電量平衡計算，以分析規劃方案的財務可行性”。
4.2供電安全準則
配電網應堅持面向用戶可靠性的規劃理念，提高供電可靠性是配電網建設改造的核心目標，而供電安全準則則是保障電網安全可靠供電的重要基礎。《導則》明確了高、中、低壓配電網的供電安全準則。
高壓配電網供電安全準則見表3。對于高壓配電網，“滿足N-1”指高壓配電網發生N-1停運時，電網應能保持穩定運行和正常供電，其他元件不應超過事故過負荷的規定，不損失負荷，電壓和頻率均在允許的范圍內。此外，高壓配電網“滿足N-1”包括通過下級電網轉供不損失負荷的情況。
中壓配電網供電安全準則見表4。對于中壓配電網，“滿足N-1”指中壓配電網發生N-1停運時，非故障段應通過繼電保護自動裝置、自動化手段或現場人工倒閘盡快恢復供電，故障段在故障修復后恢復供電。
低壓配電網供電安全準則為：“當一臺配電變壓器或低壓線路發生故障時，應在故障修復后恢復供電，但停電范圍僅限于配電變壓器或低壓線路故障所影響的負荷”，此外，“低壓配電網不宜分段，且不宜與其他臺區低壓配電網聯絡?！?
為了滿足各級供電安全準則，應從電網結構、設備安全裕度、配電自動化等方面考慮，還可通過應用地理信息系統、應急搶修指揮系統等多種方式，縮短故障響應和搶修時間。
4.3電網結構
合理的電網結構是滿足供電可靠性、提高運行靈活性、降低網絡損耗的基礎。配電網規劃時應合理配置電網常開點、常閉點、負荷點、電源接入點等拓?fù)浣Y(jié)構，以保證運行的靈活性。
由于配電網涉及高壓配電線路和變電站、中壓配電線路和配電變壓器、低壓配電線路、用戶和分布式電源等4個緊密關聯的部分，遵循系統規劃的理念，《導則》在基本規定中提出“應將配電網作為一個整體系統規劃，以滿足各部分間的協調配合、空間上的優化布局和時間上的合理過渡?！备邏?、中壓和低壓配電網3個層級應相互匹配、強簡有序、相互支援，以實現配電網技術經濟的整體最優。

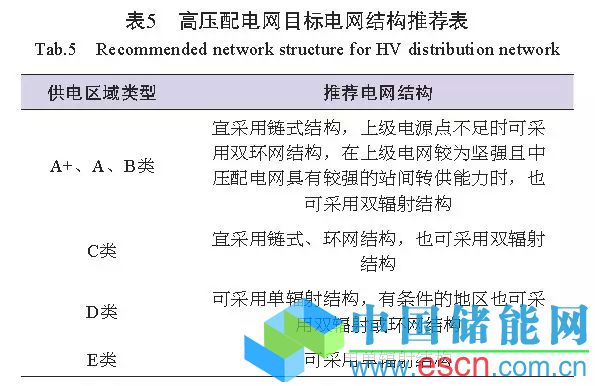

各類供電區域高壓配電網可采用表5推薦的電網結構。
各類供電區域中壓配電網可采用表6推薦的電網結構。
考慮運行安全性因素，低壓配電網結構應簡單安全，一般采用輻射式結構。《導則》還提出“低壓配電網應以配電站供電范圍實行分區供電。低壓架空線路可與中壓架空線路同桿架設，但不應跨越中壓分段開關區域?！保饕紤]到低壓架空線路一旦跨越中壓分段開關區域，將會對線路隔離段檢修過程中的人身安全產生不利影響。
在配電網規劃時，電網結構往往是作為配電網發展的目標形態，而在電網建設的初期及過渡期，可根據供電安全準則要求與目標電網結構，選擇合適的過渡電網結構，分階段逐步建成目標網架。
4.4設備選型
配電網設備選型主要是對容量的選擇。除了滿足基本的配送容量外，根據供電安全準則和運行可靠性的要求，變壓器容量、導線截面、開關遮斷容量還應留有合理裕度，保證設備在負荷波動或轉供時滿足運行要求。
配電網應綜合考慮負荷密度、空間資源條件，以及上下級電網的協調和整體經濟性等因素，確定變電站的供電范圍以及主變壓器的容量序列。同一規劃區域中，相同電壓等級的主變壓器單臺容量規格不宜超過3種，同一變電站的主變壓器宜統一規格。以110kV主變壓器為例，其容量配置推薦見表7。
遵循系統規劃的思想，配電網各層級設備選型應實現標準化、序列化。在同一供電地區，高壓配電線路、主變壓器、中壓配電線路（主干線、分支線、次分支線）、配電變壓器、低壓線路的選型，應根據電網網絡結構、負荷發展水平與全壽命周期成本綜合確定，并構成合理的序列。
以表8為例，主變壓器容量與10kV出線間隔數及線路截面是相互聯系、又彼此制約的系統環節，因此在選型時應將它們作為一個整體來考慮，最終形成適合本地區的幾種選型系列，同一規劃區的主干線導線截面不宜超過3種。
最后，隨著智能化技術的發展，配電自動化終端、通信設備等配電網二次設備的數量逐漸增多，針對配電網建設過程中一、二次協調性的問題，《導則》提出“配電網設備選型和配置應適應智能化發展要求，在計劃實施配電自動化的規劃區域內，應同步考慮配電自動化的建設需求”。
4.5智能化要求
近年來，隨著配電自動化技術的推廣應用、分布式電源及多元化負荷的大量接入，配電網智能化技術發展較為迅速，智能化規劃也逐漸成為配電網規劃一項不可或缺的重要內容。在“智能化要求”一節，《導則》主要圍繞配電自動化、配電通信網及用電信息采集系統3項相對成熟的智能化技術，提出了相關技術要求。
遵循一、二次協調的規劃理念，《導則》首先提出“應在配電網一次規劃方案的基礎上考慮配電自動化、配電通信網等智能化的要求?！蓖ㄟ^實現配電網一次規劃與智能化規劃的協調同步，可以有效提升規劃的總體水平。此外，在具備條件的地區，可逐步應用新能源發電功率預測系統、分布式電源“即插即用”并網設備、分布式多能源互補及“源網荷儲”協調控制等技術，提高分布式電源及電動汽車等多元化負荷與配電網的協調能力，滿足新能源及多元化負荷廣泛接入的要求。
配電自動化方面，遵循差異化的建設原則，A+、A類供電區域宜采用集中式或智能分布式，具備快速的故障恢復能力，B、C類供電區域可根據實際需求采用集中式、就地型重合器式或故障指示器方式，D類供電區域可采用就地型重合器式或故障指示器方式，E類供電區域可采用故障指示器方式。此外，配電設備信息采集形式及終端類型也應根據可靠性需求、網架結構和設備狀況合理選用。
配電通信網方面，由于配電自動化是配電通信網的主要支撐業務，因此通信方式的選擇主要依據配電自動化的建設需求來確定。A+類供電區域宜采用光纖通信方式，A、B、C類供電區域應根據配電終端的配置方式確定采用光纖、無線或載波通信方式，D、E類供電區域宜采用無線或載波通信方式。此外，配電網應統籌通信資源，充分滿足配電自動化、用電信息采集系統、分布式電源、電動汽車充換電站及儲能裝置站點的通信需求。用電信息采集系統方面，未來應逐步實現“全覆蓋、全采集”，通過信息交互實現供電可靠性和電壓合格率統計到戶，而智能電表應具備電能質量與停電監測所需信息的采集及上傳功能。
4.6用戶及電源接入要求
用戶及電源接入方面，《導則》主要提出了一些基本原則，并結合一般的技術經濟條件，給出了用戶供電電壓等級與電源并網電壓等級的參考表。對于具體的技術要求，《導則》直接引用了相關技術標準，例如重要電力用戶供電電源配置應符合國家標準GB/Z29328《重要電力用戶供電電源及自備應急電源配置技術規范》，分布式電源接入應符合行業標準NB/T32015《分布式電源接入配電網技術規定》的相關規定。
4.7規劃計算與技術經濟分析要求
規劃計算分析是保障配電網規劃方案科學合理的重要手段。在配電網規劃設計工作中，量化計算分析是電網參數配置、方案論證等的支撐，同時也是后續技術經濟分析的重要基礎。此外，隨著分布式電源及多元化負荷的大量接入，配電網運行方式將會變得更加復雜，規劃計算分析的重要性也會更為突出。
由于現行配電網技術標準缺乏對規劃計算內容、深度方面的明確要求，各地在制定規劃方案尤其是10kV及以下方案時，多為估算、定性分析，甚至不予計算，導致規劃質量不高。此外，在開展計算的地區，各地之間還存在計算模型、方法、參數、工具上的不統一，導致計算結果橫向可比性不強。
針對配電網規劃計算現狀存在的問題，結合精益化管理的需要，《導則》首次明確了配電網規劃計算分析的內容和深度要求，主要包括潮流、短路電流水平、供電安全水平、供電可靠性及無功規劃的計算分析等。此外，還對計算模型和參數等方面進行了規范，有助于促進計算分析在配電網規劃工作中的應用，提升配電網規劃的質量和水平。
最后，《導則》還提出了技術經濟分析的基本要求。技術經濟分析主要通過對備選方案進行評估對比，確定供電可靠性和投資費用的最佳組合，是保障配電網規劃投資精準與效益最優的重要手段。
5結語
配電網規劃是一項需要綜合考慮多種技術要求、經濟約束及外部條件的系統性工作，《導則》從我國配電網規劃設計工作的實際情況出發，遵循差異化、系統性及以可靠性為中心的規劃理念，總結提出了一套適應性與操作性強的技術導則，統一了配電網規劃技術標準，為我國建設結構合理、技術先進、靈活可靠、經濟高效的現代配電網提供了強有力的技術支撐和保障。本文對《導則》的編制思想和主要技術要求進行了解讀，可供配電網規劃設計人員參考，希望對我國的配電網建設工作能夠有所指導和幫助。
作者簡介
趙明欣，男，碩士，工程師，研究領域?yàn)榕潆娋W(wǎng)規劃、智能化規劃等。
劉偉，男，博士，高級工程師，研究領域?yàn)榕潆娋W(wǎng)規劃、分布式電源并網、智能化規劃等。
陳海，男，碩士，高級工程師，研究領域?yàn)榕潆娋W(wǎng)規劃、電網大數據應用等。
滕林，男，博士，高級工程師，研究領域?yàn)榕潆娋W(wǎng)規劃與運行、配電自動化規劃、智能化相關技術等。
劉思革，男，博士，高級工程師，研究領域?yàn)榕潆娋W(wǎng)規劃與運行、智能化規劃等。
蘇劍，男，碩士，教授級高工，研究領域?yàn)榕潆娋W(wǎng)規劃與運行、分布式電源并網、微電網及智能化相關技術等。
引文信息
趙明欣，劉偉，陳海，等.《配電網規劃設計技術導則》解讀[J].供用電，2016，33（2）：2-7.
原標題:《配電網規劃設計技術導則》解讀
