固溶體和橄欖石類材料

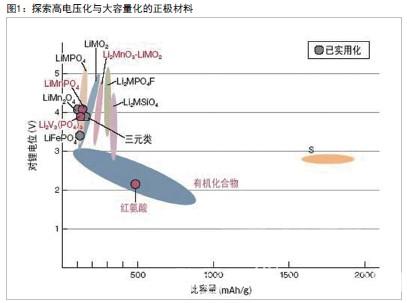

現有鋰離子充電電池的正極材料使用的是鈷酸鋰( L i C o O 2) 、三元類( L i N i M n C o O 2 ) 、錳酸鋰( L i M n 2 O 4 ) 、磷酸鐵鋰(LiFePO4)等。但這些正極材料的理論容量都在200mAh/g以下。因此必須尋找超過200mAh/g的新材料，或是使用能夠?qū)⒛壳爸挥?V左右的對鋰電位提高到5V左右的5V類正極材料，增加能量密度*(圖1)。
*各電極的能量密度為比容量與電壓之乘積其中，能夠?qū)崿F(xiàn)超過250mAh/g的比容量，而且屬于5V類正極材料的固溶體類(Li2MnO3-LiMO2)材料被寄予了厚望。
該材料雖然具有層狀結構，但容量大于層狀類材料的理論值。因此，探究大容量實現原理的行動日趨活躍。該材料最初是分為鋰層與錳等過渡金屬層的層狀結構，但初期充電后，過渡金屬會移動到鋰層內，形成骨架結構。研究顯示，大容量的實現除了錳等金屬的氧化還原反應外，還歸功于氧的電荷補償作用。
但是，當把充電電壓提高到容量超過理論值的4.8V左右后，重復充放電循環時容量下降程度會加大。估計是因?yàn)樵谘醯碾姾裳a(bǔ)償作用下，正極材料產生了結構變化。如果能夠解明該現象，提高循環特性，很有希望為新一代正極材料打開道路。
改善LiMnPO4的特性
雖然比容量并不算大，但橄欖石類正極材料能夠?qū)崿F(xiàn)高電壓化，而且在安全性和成本方面?zhèn)涫荜P(guān)注。該材料中磷(P)與氧結合牢固，即便在高溫下也難以放出氧。因此不易引起熱失控*，安全性較高。目前，LiFePO4已經得到了實用化，其存在的問題是鋰電壓僅為3.4V左右。
*熱失控=電池單元內因內部短路等原因產生異常發熱，導致著火、冒煙、破裂。
對鋰電位比LiFe-PO4高0.7V，達到4 . 1 V 的磷酸錳- 鋰( L i M n -PO4)的開發正在推進之中。在本屆電池討論會上，豐田汽車和住友大阪水泥就使用水熱合成法*的LiMnPO4合成進行了發表。
*水熱合成法=在高壓水蒸氣環境下合成化合物、培養晶體的方法。
豐田汽車通過提高鋰離子傳導性和導電性，改善了輸出特性公認低于LiFePO4的LiMnPO4的特性。方法是利用水熱合成法進行制作，通過將一次粒子的粒徑縮小至20nm提高鋰離子傳導性，通過使用球磨機*在粒子表面涂布碳層提高導電性。借助以上改進，不僅1C放電實現了150mAh/g左右的比容量，在5C這一高放電倍率下也得到了120mAh/g的比容量。
*球磨機=一種在加入材料后，能夠在旋轉的機身中，利用堅硬鋼球向材料施加機械能的粉碎機。其作用是利用機械能促進化學反應，即實施機械化學處理。
住友大阪水泥發表了增加導電性的方法，即將碳與碳化催化劑一同加熱，使其復合化的催化劑法。使用碳與LiMnPO4單獨混合加熱的方法時，粒子表面的碳膜不均勻，而使用催化劑法能夠在粒子表面形成2nm左右的均勻碳膜。在試用紐扣電池的0.1C的充放電試驗中，得到的放電容量為140mAh/g。該公司表示，通過使用催化劑法，以較少的碳量也能夠提高導電性。
磷酸釩亮相
另一方面，在橄欖石類材料中，G S湯淺建議使用磷酸釩鋰(L i 3V 2(PO4)3)(圖2)。該材料不僅在安全性方面有望與L i F e P O 4相當，理論容量也高達1 9 7 m A h / g ， 比LiFePO4和LiMnPO4還高出25mAh/g以上。而且，對鋰電位可以達到3.8V左右，比LiFePO4還高0.4V左右。
G S 湯淺在使用液相法合成材料后，在粒子表面覆蓋了一層碳。
結果， 0 . 1 C 放電時的比容量為130mAh/g。放電特性方面，2C放電時可保證98%的容量維持率，適合混合動力車等高輸出功率用途。
GS湯淺使用試制的5Ah級方型單元，試驗了充電狀態(SOC)為50%時的輸出特性。使用Li3V2(PO4)3的單元與使用LiFePO4的單元相比，無論放電時間長短都表現出了較高特性。放電后10秒的輸出密度方面，使用Li3V2(PO4)3的單元要高出25%。
有機化合物
有機充電電池的正極材料使用有機化合物(圖3)。反應機理與普通的鋰離子充電電池相同。有機充電電池的特點是不僅理論容量最大可接近1000mAh/g，而且不使用重金屬，重量較輕，資源限制也比較小。
不過，雖然單位重量的能量密度高，單位體積的能量密度卻偏低。而且，對鋰電位大多僅為2～3.5V。因此，實現與目前的鋰離子充電電池相同的能量密度還需要找到具備400～600mAh/g比容量的有機化合物。
有機充電電池的代表是NEC于2001年開發的有機自由基電池*。該電池氧化還原的反應速度快，能高速進行充放電。但該電池為單電子反應，難以增加容量，單位單元的能量密度為20～30Wh/kg左右。
*有機自由基電池=利用穩定自由基的氧化還原反應的充電電池。利用的是在電子軌道最外層擁有不成對電子，被稱為“自由基”的物質的氧化還原反應。
為了解決這一課題，能夠?qū)崿F(xiàn)雙電子以上反應的有機化合物正在開發之中。其間還發現了四電子參與反應的物質的存在，對大容量化的期待與日俱增。實際上，從專利申請情況可知，豐田汽車和松下等大企業都在參與研究。
村田制作所認為有機化合物是“有前途的領域”。該公司與本田技術研究所等合作研究的以紅氨酸作為正極材料的充電電池，即使重復充放電20次，比容量仍維持在460mAh/g以上。
雖然目前還在材料探索階段，但村田制作所意圖“在2020年前后，面向汽車全面應用”。因此，該公司希望在2015年左右，面向消費產品提供此類產品。
負極材料
硅類新材料
在負極材料領域，面向大型電池的研究開發方向分成了兩個。一個是大容量化，一個是提高安全性和壽命?，F(xiàn)在，主流材料石墨的比容量為370mAh/g左右，為了實現大容量化，對超過1000mAh/g的硅類材料的研究十分興盛。
由于石墨的對鋰電位僅為0.1V左右，鋰在負極的析出會造成安全性問題，石墨界面上容易形成與電解液的化合物，給確保循環特性造成了困難。因此，對鋰電位高達1.5V，安全性和循環特性優良的鈦酸鋰(Li4Ti5O12，LTO)受到了關注(圖4)。
豐田中央研究所表示，層狀聚硅烷的厚度為nm等級，與面內尺寸為μm等級且各向異性較強的片狀(Si6H62)n層疊形成的石墨具有相同的結構。
使用該材料測試電極的結果顯示，第一次的充電容量為1170mAh/g，容量高達硅粒子試制品的近2倍。
重復1 0次充放電后的體積膨脹率為150%，小于硅粒子的156%。豐田中央研究所認為維持層狀結構有助于減輕膨脹，表示該材料會成為硅類材料的熱門候選之一。
圍繞能夠提高安全性和壽命的LTO，村田制作所和豐田汽車等陸續進行了發表。因?yàn)長TO的比容量?jī)H為175mAh/g，所以在未來，通過與硅類材料等混合，有望實現容量與安全性的兼顧。
LTO單獨使用雖然沒有問題，但與含乙炔黑等助導電劑的材料形成復合電極后，會出現充電時倍率性能下降的課題。
村田制作所發現，在合成L TO時添加鋯(Zr)和鍶(Sr)能夠改善充電時的倍率性能。Zr和Sr提高充電特性的原理各不相同，Zr是通過縮小LTO粒徑，加大反應面積。
鍶則是通過生成鋰能夠脫離和插入的Li2SrTi6O14提高特性。
另一方面，豐田汽車報告稱，把LTO晶體結構中的氧置換成氮能夠提高導電性。具體方式是在N2/NH3環境下同時導入氧缺陷并進行氮置換，電導率從不足10-7S/cm增加了5個數量級，為2×10-2S/cm。
隔膜
高耐熱性無紡布
隔膜方面，為了應用于大型電池，安全性研究正在開展之中。舊有隔膜的基材使用的是聚乙烯(PE)和聚丙烯(PP)等微多孔性膜，這些材料的耐熱性差。因此在最近，在舊有隔膜表面設置陶瓷層，提高耐熱性的措施占據了主流。
三菱制紙和東京理科大學對不使用低耐熱性基材，直接使用高耐熱性纖維素和聚對苯二甲酸乙二酯(P E T)的無紡布隔膜進行了研究(圖5)。
通過在1 8 0℃下放置3小時的試驗，比較了無紡布隔膜和具備氧化鋁(Al2O3)耐熱陶瓷層的PP制隔膜。
其結果顯示，無紡布隔膜在3小時后仍未出現收縮，而具備耐熱陶瓷層的PP制隔膜5分鐘即發生了收縮。
期望應用于層疊型單元
接著， 二者還制作正極使用LiMn2O4，容量約為30mAh的層疊型單元，對其倍率性能和充放電循環特性進行了比較。無紡布隔膜不僅耐熱性好，因孔隙率大，電解液滲透性也十分優良。因此，在倍率性能方面，與PP制隔膜相比，放電倍率越高，無紡布隔膜的容量維持率越高。
在充放電循環特性方面，從循環100次之后的容量維持率來看，無紡布隔膜在25℃下高達85%以上，在50℃下高達70%左右。與之相對，PP制隔膜在25℃下為77%，在50℃下僅為66.5%。
除此之外，把重復進行充放電的單元進行拆解觀察隔膜的結果顯示，無紡布隔膜基本未出現變化，而PP制隔膜的表面發生變色，因氧化發生了劣化。
無紡布隔膜沒有在達到某一溫度后停止傳導鋰離子的關斷功能，延展性等機械特性也與舊有隔膜大不相同。因此，三菱制紙希望面向制造方法不同于以往的大型層疊型單元，擴大無紡布隔膜的銷售。
