中國儲能網訊：隨著研究和實踐的不斷深入，抽水蓄能在電力系統中的作用已得到了廣泛的認同。但由于現有文獻資料對抽水蓄能節能減排效益多采用運籌學的優化方法，計算過程復雜，抽水蓄能在電力系統中的具體作用不易定量說明，社會對抽水蓄能的節能作用普遍難以理解，許多人甚至認為抽水蓄能是一種能源浪費。
實際上，建設適度規模的抽水蓄能電站在電力系統中是具有明顯節能減排效益的，我們從另一種思路，對抽水蓄能的節能減排作用進行過一些探討，近年來這些成果也相續在一些專業期刊上發表，現在對這些成果進行整理，力求還原事實真相，對抽水蓄能的節能減排效益進行系統說明。
對抽水蓄能節能減排作用
質疑的由來
過去文獻資料對抽水蓄能節能減排作用的描述：一是抽水蓄能在電力系統峰荷時頂峰運行，減少了電力系統中調峰火電機組的啟停次數，因而實現了電力系統的節能減排。二是抽水蓄能在電力系統中調峰填谷運行——電力系統峰荷時由于抽水蓄能頂峰發電，火電機組升負荷幅度減少；電力系統谷荷時由于抽水蓄能電站水泵工況抽水，增加電力系統負荷，增加火電機組出力，使火電機組的壓負荷幅度降低。由于火電機組在低谷負荷時，單位發電煤耗急劇上升，抽水蓄能的調峰填谷運行，提高了火電機組的負荷水平，可以有效降低火電機組的煤耗水平，實現電力系統的節能減排。
對于抽水蓄能實現的前一種節能減排，人們易于接受。對于后一種，人們一直持懷疑態度，具體理由就是抽水蓄能是“用4度電換3度電”，而抽水蓄能調峰填谷帶來的火電機組煤耗的減少，一般最多達幾克甚至十幾克（火電機組的煤耗按340克/千瓦時），一邊是能量損失25%，一邊是煤耗降低不足5%，抽水蓄能怎能實現電力系統節能減排？
對抽水蓄能調峰填谷
節能減排的正確認識
為了直觀說明抽水蓄能調峰填谷帶來的節能減排效益，就必須要說明各類電源在電力系統中的作用，在明確各類電源分工的基礎上，才能說清楚抽水蓄能調峰填谷的節能減排作用。
一、各類電源的責任分工
能源結構的多樣性，決定了發電形式的多樣性。我國的一次能源結構決定了電力以燃煤機組為主，水電機組、燃氣-蒸汽聯合循環機組以及可再生能源機組共同發展的電源結構。不同類型的機組發揮各自優勢，相互配合、優化組合，使系統以最低供電成本滿足用戶的負荷需求。
系統的負荷一般分為峰荷、腰荷和谷荷，各類機組按其對負荷調節特性的不同，相應的分為調峰電源和基荷電源。調峰電源的負荷調節范圍大，對負荷的適應性強，運行靈活。從一般意義上講，調節式水電機組因為具有良好的調節特性和低廉的成本而成為最佳的調峰電源，但我國多數地區調峰水電資源缺乏，調峰機組多由成本較高的煤電機組（其單位供電煤耗較高）或燃氣-蒸汽聯合循環機組擔任。帶基荷的機組在額定出力附近運行，負荷變動不大，多由煤耗較低的先進煤電機組和核電機組擔任。
電力系統在正常運行時按照等效微增的方法調度各機組出力，煤耗最低的機組優先調度，然后按煤耗從低到高依次增調火電機組出力，其主旨是隨負荷的變化使整體煤耗最小，運行最經濟。

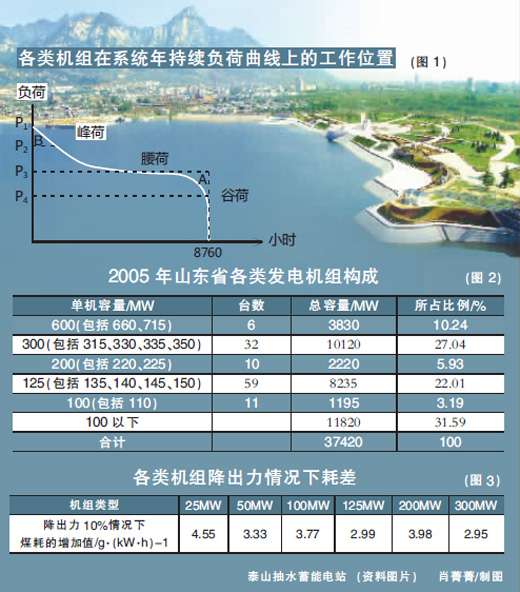

抽水蓄能是一種特殊的機組，在系統谷荷時耗電抽水，峰荷時發電，是電力系統安全穩定經濟運行的調節工具。抽水蓄能機組在電力系統中的工作位置如圖1所示。圖1中，面積A代表抽水蓄能電站抽水所耗電量，B代表抽水蓄能電站所發電的電量，P1為系統最高負荷，P2為抽水蓄能電站在系統中開始發電的位置，P3為抽水蓄能電站在系統中開始抽水的位置，P4為系統的最低負荷。抽水蓄能電站調峰填谷運行，抽水耗用低谷負荷電量，發出高峰負荷電量，相當于將一部分谷荷電量轉移成了峰荷電量，既將圖1中區域A移到區域B，其轉換效率就是抽水蓄能電站的抽發效率。
二、抽水蓄能調峰填谷的節煤減排原理
根據各類機組在電力系統中的工作位置，經濟調度情況下，電力系統低谷時的負荷通常由煤耗最低的一批先進機組承擔，在當前的電力系統中這批機組為大型的超超臨界、超臨界及亞臨界機組，所以抽水蓄能電站抽水所耗電量的煤耗應是系統中煤耗最低的超臨界、亞臨界機組的供電煤耗。
同樣，經濟調度情況下，電力系統高峰時段的負荷通常由煤耗最高的中高壓調峰小機組承擔。抽水蓄能電站在發電時，它會頂替系統中煤耗最高的調峰機組運行。
抽水蓄能電站調峰填谷運行時的節煤效益，就是考慮中間環節的損失（抽發電效率為75%），即抽水電量與發電電量所用煤耗之差。
抽水蓄能電站具有的環保效益體現在，它在滿足相同電力用戶需求的情況下，能減少電力系統中硫化物、氮氧化物、粉塵及一氧化碳等的排放，其中氮氧化物、粉塵及一氧化碳的減排是通過節煤實現的，而硫化物的減排不僅僅是由節煤實現。因為抽水蓄能電站在正常運行時耗用的是先進的超臨界、亞臨界機組的電力，這些機組一般都裝有脫硫裝置，所以抽水蓄能機組在抽水時耗用電力燃煤的污染物排放很低。而抽水蓄能電站在發電時所替代的是系統中最落后的中高壓機組，一般都沒有安裝脫硫裝置，所以抽水蓄能電站的環保效益不僅僅是節煤所減少的污染物排放效益，而是全部替代的中低壓機組發電耗煤的污染物排放所減少的污染物排放效益。
三、實例分析
2007年，我們對山東泰山抽水蓄能電站調峰填谷中的節能減排效益進行了測算。
山東泰山抽水蓄能電站的裝機容量為1000MW，設計年發電時數為1300小時，2005年山東電網的裝機容量構成如圖2所示。
山東鄒縣電廠2臺1000MW超超臨界機組已于2007年投產，所以山東電網的最低供電煤耗可以暫按超臨界機組來進行計算，而山東電網100MW以下的中高壓機組容量達到了1.2萬MW。通過計算，如果按設計年發電小時數調峰填谷運行，泰山抽水蓄能電站每年的節煤量為15.6萬噸標準煤。相應的減少二氧化硫排放9703噸，減少氮氧化物排放1609噸，減少煙塵排放5噸，減少一氧化碳排放36噸。如果按年發電2000小時運行計算，山東泰山抽水蓄能電站每年節煤24萬噸，減少二氧化硫排放1.5萬噸，減少氮氧化物排放2475噸，減少煙塵排放7噸，減少一氧化碳排放55噸，減少燃油消耗13.3萬噸。該計算結果充分說明了抽水蓄能電站的調峰填谷具有顯著的節煤環保等效益。
對抽水蓄能事故備用
節能環保效益的正確認識
抽水蓄能不僅在電力系統調峰填谷中具有節能減排效益，其在電力系統中承擔調頻、調相、旋轉備用和事故備用等在電力系統中發揮調節安保作用時，以及替代火電機組的事故備用容量時，將使系統中所有火電機組的負荷率升高，從而使火電機組的煤耗下降。由此看來，抽水蓄能電站事故備用的節能減排效益就是使火電機組煤耗下降所帶來的效益。各類機組降出力情況下煤耗變化情況見圖3。
同樣，我們以泰山抽水蓄能電站為例，讓其在山東電網承擔事故備用容量，對它的節能減排效益進行了計算分析。通過計算，在比較保守的條件下，如果山東電網的事故備用容量用抽水蓄能電站承擔，則山東泰山抽水蓄能電站每年由事故備用而直接產生的經濟效益為節煤3.17萬噸；減小污染物排放：SO2為25.32噸，NOx為326.39噸，煙塵為0.95噸，CO為7.3噸；減少固定投資及運行成本約2億元。因此，即使抽水蓄能電站在電力系統中運行時間很少，僅承擔事故備用也能帶來節能減排效益。
對抽水蓄能節能減排作用
的進一步認識
抽水蓄能電站在電力系統中發揮的作用是多樣的，通常一個抽水蓄能電站在電力系統既調峰填谷運行，也會調頻、調相、發揮事故備用、黑啟動等多種功能。我們把抽水蓄能在電力系統中完全調峰填谷運行所帶來的節能減排效益看作是其所能帶來的最大節能減效益，把抽水蓄能在事故備用時所帶來的節能減排效益看作是其最小節能減排效益，一般一個抽水蓄能電站的節能減排效益在兩者之間。
應該說，隨著我國“上大壓小”的開展，電力系統中的中小機組逐漸退役，亞臨界機組逐漸成為調峰機組，電力系統中調峰機組的煤耗會大幅下降，系統中各類火電機組的煤耗差距逐漸縮小，抽水在電力系統中的節能減排作用會逐漸減弱。但由于抽水蓄能在完全事故備用、發電時間為零的情況下，仍然具有節能減排效益，所以只要規模適當，抽水蓄能在電力系統中的節能減排效益是不容置疑的。
抽水蓄能是電力系統安全穩定經濟運行的有效調節工具和重要保障，節能減排效益在抽水蓄能所帶來的綜合效益中只占很小的一部分，其靈活運行方式和快速調節特性帶來的電力系統安全穩定的作用才是抽水蓄能所產生的主要效益。尤其是在我國大力發展清潔能源，促進能源結構調整的大形勢下，抽水蓄能的適當建設可以有效增強風電的消納能力，解決風電并網的困難；可以配合核電機組調峰，解決核電帶來的電力系統調峰困難，保障核電機組和整個電力系統的安全穩定運行。本文論述的目的不是鼓吹抽水蓄能的節能減排效益有多么巨大，只是解答人們心中的疑問，說明抽水蓄能節能減排效益的真相，希望能對提高我國抽水蓄能發展的認識產生一點作用。
（作者單位：國網新源控股有限公司）
