由于大規模、遠距離輸配電技術發展的推動，世界上絕大部分電力采用交流輸/配電作為主流的傳輸模式。但近年來隨著電力電子技術的發展，直流配電或用電設備越來越普遍。傳統配電網主要采用交流配電模式，直流配用電設備必須采用DC/AC換流器或AC/DC整流器。直流配電系統可以簡化現有配用電設備中大量的交直流變換環節，減少能源在傳輸過程中的損耗，提高能源利用效率。絕大多數的新能源發電和負載都是直流設備，電網很容易采用直流供電方式，當前采用交流供電，因此有必要探索直流供電方式。
由于電力技術發展主流方向已經形成，目前世界上尚沒有大規模、商業化的直流公共配電網的應用實例。直流配電技術要想在電力系統中得到廣泛應用，還有很長的路要走，交直流混合配電更有可能成為可行的過渡技術模式。
南京供電公司在“十二五”期間，通過開展 “一流配電網”的規劃建設，開展了主動配電網規劃等方面的研究。在此基礎上，又開展了交直流微電網的研究和示范應用，對南京地區交直流混供模式的探索有開創性意義。
1交直流混供模式的發展現狀
據了解，荷蘭能源研究中心(ECN)于1997年系統地提出在住宅中采用直流配電技術的實施方案，國際能源機構(IEA)對此予以肯定。

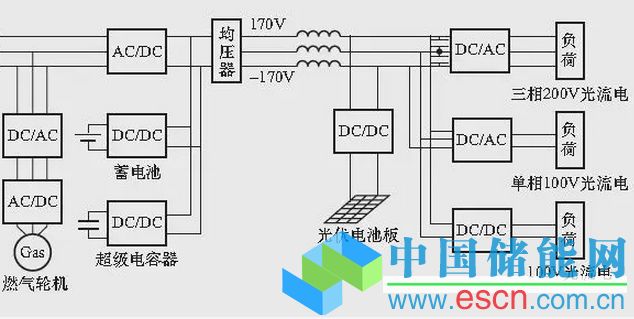

瑞典蘭德大學研究了直流配電系統的電壓控制和功率分配，研究的對象為五端環形電網，探討了直流配電網的特征。歐洲已經出現了采用直流300V供電的體育場試驗項目、采用直流350V住宅供電試驗項目以及其他一系列直流供電技術驗證項目，側重于直流微電網的研究。
日本政府有關部門以及日本新能源與產業技術開發機構(NEDO)等組織了多家日本企業和大學，開展住宅直流配電技術的研發工作。

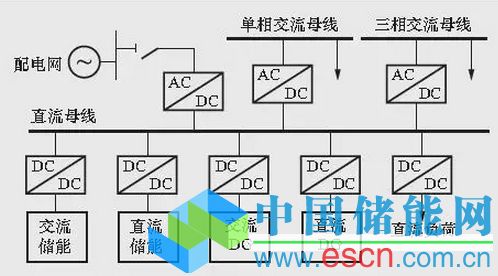

2007年，美國弗吉尼亞理工大學CPES中心提出了“Sustainable Building Initiative (SBI)”研究計劃，主要為未來住宅和樓宇提供電力。隨著研究的深入，CPES于2010將SBI發展為SBN (Sustainable Building and Nanogrids)，其典型結構中具有兩個電壓等級的直流母線DC 380V和DC 48V，分別給不同等級的負載供電。在SBN研究的基礎上，結合高壓直流輸電的發展，CPES還提出了交直流配電分層連接的混合配電系統結構。在該結構中，交流配電網和直流配電網是同時存在的，系統根據電壓等級從低到高依次分為皮網、納網、微網、子網，這些網絡系統均通過電力電子變換器與上層配電母線連接，由此采用分層的結構組成了一個交直流混合的配電網絡。
目前，國內對于直流配電網的研究仍處于起步階段，交直流活配電技術從規劃設計、調度運行、控制與保護、關鍵設備、經濟分析等方面還有大量問題需研究。許多關于交直流配電技術的研究成果并沒有得到實踐的檢驗，還需要不斷完善。借鑒國外經驗開展相關試驗項目，探索適合中國國情的直流配電適用技術及運行模式，作為技術儲備，有必要開展相應的前瞻性研究。
2低壓交直流混合供電模式研究
當前，能源領域正在發生生產方式和消費方式的新變革，各種新能源和多樣性負荷的接入，對電網的發展形成了新的挑戰和機遇。電力系統穩定運行要求供需實時平衡，而風力、光伏等可再生能源發電具有間歇性、不確定性的特性，其所發電能存在無法完全消納的問題。同時，隨著多樣性負荷的接入，直流負荷亦體現出其優越性。而應用分布式儲能技術與風電、光伏等分布式電源以及用戶多種負荷組建成能夠?qū)崿F(xiàn)自我控制、保護和管理的微電網正是一項可有效解決這一問題的關鍵技術。交直流混合微電網使處于電力系統管理邊緣的大量分布式電源并網成為可能，有效弱化了分布式電源接入電力系統后的不可控、不安全和不穩定情況，解決了分布式發電面臨的許多技術障礙和質疑。通過加入分布式儲能裝置將地域相近的分布式電源與負荷結合起來形成微電網系統進行協調控制，對配電網來說則表現為“電網友好型”的單個可控集合，既可以與大電網進行能量交換，又可在大電網發生故障時獨立運行。因此，開展交直流混合微電網示范應用，不僅可以促進示范區內各類可再生能源的有效消納，還可以對示范區內多種不同類型的負荷進行有效管理和控制，同時還可以有效提高示范區內的供電可靠性，具有積極的示范作用。
2.1直流電壓等級的選取
2.1.1 直流電壓等級的理論計算方法 (略)
2.1.2 用戶端低壓直流電壓等級的設置
參考現有特殊直流供電場合標準(數據中心用380V，通信基站用48V)，已有較成熟設備和供電方案。同時考慮到用雙極接線的方式，可選擇從48V(+/-24V雙極接線方式)單相供給24V直流入戶，是滿足家庭一般用電設備的安全電壓等級。用戶端低壓建議采用380V和48V。
2.1.3 公共配網端低壓直流電壓等級的設置
參考?xì)W盟標準(EU LVD 72/23/EEC)將1kV交流/1.5kV直流及以下的設備劃分為公共配電網區域的低壓直流設備。1.5kV直流相比380V(0.4kV)和1kV交流系統可輸送能力大大提高，1.5kV直流采用雙極接線的方式，可方便通過單相接出750V直流電壓，利用成熟變換設備，作為原380V交流系統及規劃中入戶低壓直流系統的備用供電支路。因此，公共配網端低壓直流電壓建議選取1.5kV。
2.1.4 中壓直流電壓等級的設置
考慮到以下因素：①在存量10kV手拉手配電網絡基礎上，增加直流配電互聯，可以實現環網供電;②大規模分布式能源供給支路，可提供城市在緊急狀況時獨立于原交流系統運行所需的大容量有源接入。在現狀交流10kV的基礎上以絕緣、整流器為約束條件，得出直流極對地電壓可選范圍為8.49～13.45kV。
2.2直流接地模式的研究
接線方式可以采用不接地、高阻接地和低阻接地等方式，大地也可以與兩電極中的一極或者變換器和電池的中性點連接。直流單極和雙極系統的接地模式分別見圖1和圖2。
圖1 直流單級系統的接地模式
圖2 直流雙極系統的接地模式
2.3直流供電的典型接線模式
直流供電網分為單極和雙極供電兩種模式。在低負荷密度時，單極LVDC系統和雙極LVDC系統的系統損耗和可靠性成本差別不大。在高負荷密度時，雙極系統的可靠性成本較低，雙極系統的LVDC最小經濟百分比比單極系統低。直流單極和雙極系統的典型接地模式見圖3和圖4。
圖3 直流單級系統的典型接線模式
圖4 直流雙極系統的典型接線模式
3南京低壓交直流混合微電網應用示范
3.1示范區的選取
南京眾彩農副產品物流配送中心總占地面積3000畝，規劃總建筑面積107萬m2，是南京城市居民農副產品消費、農產品交易平臺，現代化農副產品物流基地，供電可靠性要求較高(地理區位圖見圖5)。目前，區內已接入裝機容量達6.18MWp的分布式屋頂光伏以及5MW的填埋氣發電等可再生能源發電。區內已投運的用電負荷主要包含有農副產品物流區、交易和展示區、冷庫區以及商務辦公、商業服務、酒店餐飲娛樂、濱水娛樂中心等業態，負荷性質多樣。

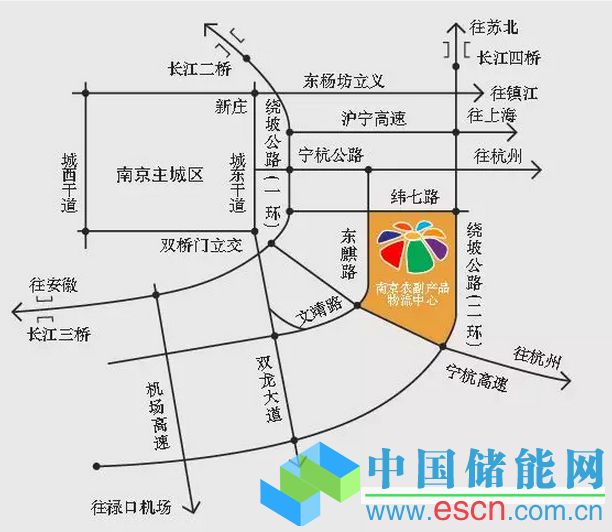

圖5 物流園地理區位圖
3.2示范區的供電現狀
南京眾彩農副產品物流配送中心目前由位于區域南側的220kV高橋變電站新出的4回10kV線路提供電源，分別為10kV佘村線、大理線、謝家1號線和謝家2號線。其中，10kV佘村線和大理線接入位于交易市場1區的1號中心站供電，10kV謝家1號線和謝家2號線接入10kV開閉所后分別接入位于交易市場5區的2號中心站和位于冷庫區的潤恒物流配電室。物流園局部現狀中壓配電網接線見圖6，分布式電源接入接線見圖7。

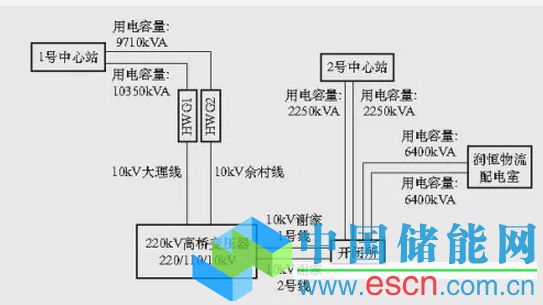

圖6 物流園局部現狀中壓配電網接線示意圖

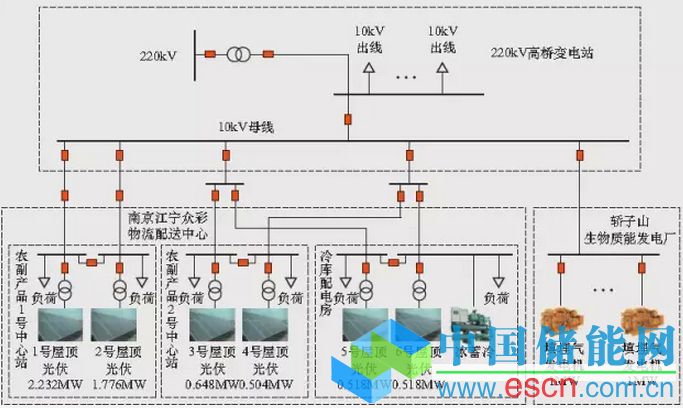

圖7 物流園區分布式電源接入接線示意圖
3.3示范區的建設目標
通過試點構建中壓交直流混合微電網，研究交直流混合供電的可行性，掌握交直流混合微電網運行、供電的數據，獲得相關運行經驗，為直流供電積累經驗。并主要實現以下目標：
① 分布式能源基本實現就地消納：充分發揮園區分布式能源優勢，應用分布式能源及微電網規劃技術和分布式儲能技術，實現區域源—儲—荷的綜合協調運行和分布式能源的基本就地消納。
②區域微電網安全、可靠、穩定運行：應用區域微電網協調運行控制技術，通過源—儲—荷間的相互協調運行，顯現區域微電網安全、可靠、穩定運行。
③交直流負荷優化配置：構建交直流混合微電網，集中展示交直流混合微電網運行水平和供電質量。
3.4交直流混合網試點建設方案
在電源側，逆變器型分布式電源發出的電力均為直流電或經簡單整流變?yōu)橹绷麟姡@些直流電源如并入直流配電網，則可省去大量的換流環節。在用電側，直流配電技術的應用，主要體現在用電負荷，如辦公用電、商業用電、居民用電?？捎糜谥绷鞴╇姷挠秒娫O(shè)備主要包括：照明(白熾燈和熒光燈)，烹飪和加熱，直流電動機(采用直流變頻技術的空調、冰箱、洗衣機)，計算機和辦公設備，電動汽車充電等。

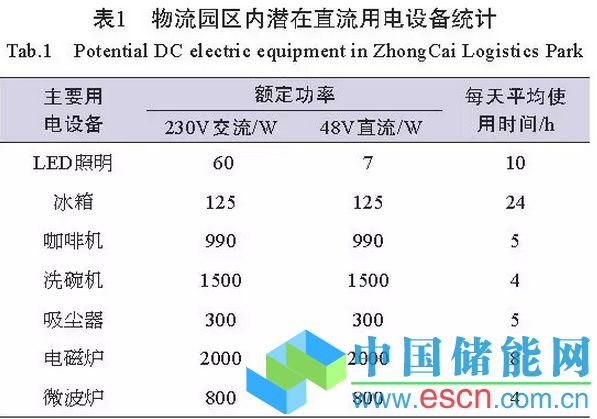

目前物流園區的負荷主要為倉儲、照明、空調、辦公、冷庫、電梯、電動汽車充電樁等。先對現有的主要用點設備進行梳理，找出潛在可能改造的直流用電設備(負荷)。物流園區內潛在直流用電設備統計見表1。

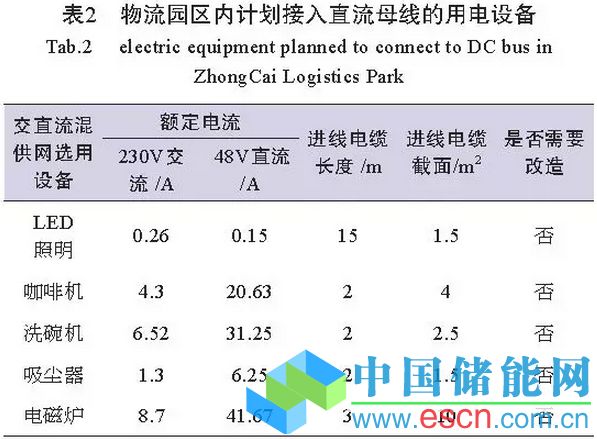

考慮到先期試點應用，不影響物流園用電可靠性，構造中壓交直流混合微電網宜選取部分方便改造、易于接入的設備。最終選取物流園水果區的屋頂光伏、水果區辦公樓及酒店的部分負荷接入，構建中壓交直流混供微電網。最終選取的負荷設備清單及進線電纜截面見表2。
此外，再選取5臺物流園區內直流快速充電樁(DC750V，60kW)接入交直流混合網。選取1臺(300kW)園區內已有的儲能裝置接入網絡。
物流園區交直流混合微電網的構建方案為：從物流園水果區的屋頂太陽能光伏板的2個匯流母線箱分別引出兩路直流電源至新建的直流母線箱，考慮到日后直流負荷的發展，本次新建的直流母線箱預留2個可擴展接口，方便新增的直流負荷接入。同期新建5臺DC/DC轉換裝置，物流園水果區的LED照明、酒店餐廚等用電設備通過DC/DC轉換器接入直流母線箱。物流園低壓交直流混供接線見圖8。

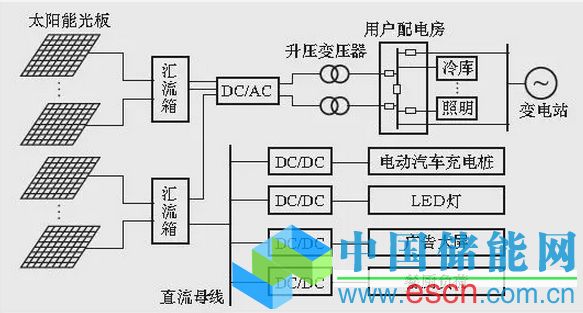

圖8 物流園低壓交直流混供接線示意圖
3.5低壓交直流混合微電網建設投資估算

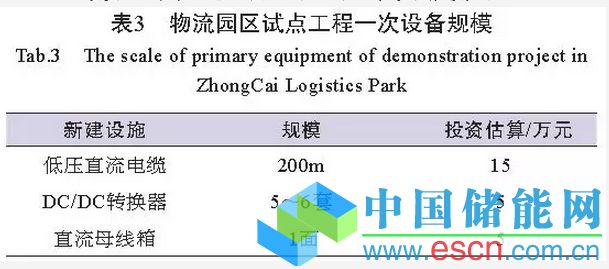

該工程共計新建低壓直流電纜約200m，DC/DC轉換裝置6套，直流母線箱一面(直流斷路器型)，總投資約25萬元。物流園區試點工程一次設備規模見表3。
4效益分析
為便于分析，將該試點交直流混供微電網的經濟效益簡單分為2個部分：①運行產生的效益;②未來直流負荷接入產生的效益。
第一部分運行的效益涉及的因素較多，為了簡化計算便于理解，本文只計及交直流變換環節減少后帶來的能耗的減少。一臺逆變器的年損耗約為65.7萬kWh，折算成電費約為45萬元/年。
第二部分，經咨詢園區管委會，近兩年物流園區為配套凈菜配送業務，將新建100座直流電動汽車充電樁。由于直流充電樁具有快速充電的優勢，充電效率為交流充電樁的1倍左右，如改為交流充電樁，為滿足園區凈菜配送的需求，則需配備160座交流充電樁。目前同功率的交、直流充電樁市場價格相差不大，按照每臺8萬元考慮，使用直流充電樁，園區節約480萬元的設備采購成本。
綜上，一年內，采用交直流混合微電網供電，潛在的經濟效益約為45萬元+480萬元=525萬元，去除改造費用25萬元，經濟效益為500萬元。
5結語
本文介紹了南京眾彩物流園中壓交直流混供微電網的建設方案，并對園區內潛在的直流用電設備做了梳理，評估了其建設改造的可行性，通過構建低壓交直流混合微電網同步建立了交直流微電網能量管理系統，并在現有的直流母線箱中預留可擴展接口，便于日后新上直流負荷的接入。本文為未來交直流混供網絡的建設提供了改造經驗，隨著交直流微電網運行經驗的積累，可以為未來直流網絡的發展提供參考。該方案的經濟效益可在未來長期運行之后得到體現。通過對近兩年直流負荷的接入投資評估，直流微電網的建設具有可觀的經濟效益。
