智能變電站的通信網絡主要承載保護、測量、控制、狀態監測、告警、計量等信息流的傳輸，根據信息類型的不同可以分為SV報文、GOOSE報文、MMS報文及對時報文。SV報文具有傳輸數據量大，報文長度固定，對實時性和同步性要求高的特點。GOOSE報文具有報文數據量小，報文長度短，有一定的突發性等特點，同樣對實時性和同步性也有很高的要求。由于智能變電站對通信網絡在擴展性、可靠性、實時性方面提出了更高的要求，所以目前智能變電站的通信組網方案一般采用三層設備兩層網絡(三層設備：站控層、間隔層、過程層，兩層網絡：過程層網絡、站控層網絡)的結構。而針對保護裝置多采用直采直跳方式，合并單元與裝置直接通過光纖相連，不經過過程層交換機，以最大限度地避免信息丟失及保證采樣間隔和傳輸延時的穩定性。
智能配電網的通信網絡為完成生產控制與信息管理而建設，承載配電網SCADA、負荷控制管理、遠程抄表等業務。根據狀態信息、測量信息、控制信息等不同類型數據信息對網絡傳輸?shù)膶崟r性、可靠性、帶寬的要求，以及由于配電網具有配電設備數量多、分布廣;通信網絡數據量相對少;結構復雜多變等特點，配電通信網采用骨干層、接入層的分層組網模式。骨干層網絡采用光纖自愈環網結構，接入層采用以太網無源光網絡(EPON)、工業以太網等高速網絡。其中EPON通過分光器形成點到多點傳輸網絡，本身適應配電網復雜多變的拓撲結構，并且可以節省大量光纖資源，為配電通信網接入層的首選方案。
并網型微電網的通信網絡連接元件級、微網級、調度級三級設備，實現微電網相對于大電網為單一受控單元、微電網內部自主控制管理功能。微電網通過工業級以太網絡聯連，采集各元件運行參數，下發控制命令。
兆瓦(MW)級海島微電網包含發、輸、變、配、用、調度六大環節。本文借鑒智能變電站、智能配電網、并網型微電網所采用的通信技術，提出適用于兆瓦(MW)級海島微電網的對“上”至上級電網、主站內兩層信息網絡、對“下”至配用電環節的三級通信網絡架構體系。并在文中以我國首個兆瓦級的南麂島工程為例，簡述該海島微電網的系統結構，闡述了南麂島微電網保護控制及管理系統的架構、網絡通信系統的架構組成及關鍵技術、配置原則及設備選型等。
兆瓦級海島微電網系統架構
本文以浙江南麂島工程為例說明海島微電網設備配置和接線方式等系統結構，南麂島離網型微網示范工程充分利用陽光和風，在島上建設風力發電系統、光伏發電系統以及儲能系統，同時還結合電動汽車充換電站、智能電表、用戶交互(可中斷負荷交互)等先進的智能電網技術。系統采用單母分段主接線方式，由6組500?kW儲能變流器PCS、4組500?kWh鋰電池、2組500?kWx10?s超級電容構成儲能系統，545 kWp光伏電池組、10臺100 kW 風力發電機組及2臺300 kW 柴油發電機、2臺500 kW 柴油發電機構成發電系統，平均負荷在1MW左右。系統結構如下圖所示，其中柴發距離主站0.5 km，10臺風機分成兩組，每5臺共用一臺變壓器升壓，兩條風力發電輸電線路長4 km，光伏發電后隆站輸電線路長2.5 km，兩條配電線路分別長8.5 km和4 km，共有23臺配電變壓器，用電負載為1?MW。

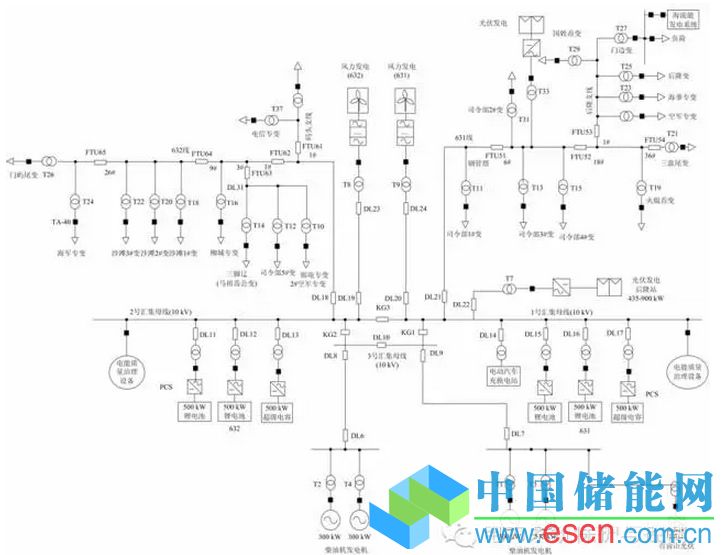

南麂島微電網系統結構圖
兆瓦級海島微電網系統通信網絡分析

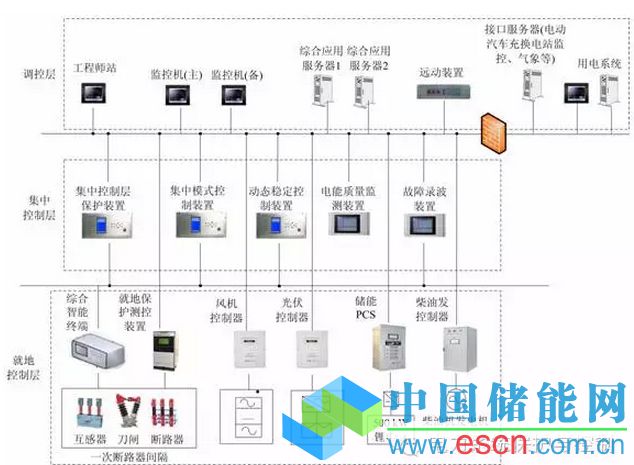

海島微電網管控系統結構圖
海島微電網通信網絡需求分析
具體海島微電網對通信網絡的需求主要體現在以下幾個方面。
(1)?微電網的保護信息、測量控制信息、狀態監測信息、告警計量信息(MMS服務)的傳輸需求?；诖祟愋畔?，微網主站調控層完成常規的監控及經濟優化調度。相對于智能變電站，微電網的信息采集地理范圍更廣，設備分類眾多。
(2)?跳閘報文和快速報文(GOOSE服務)、原始數據報文(SV)的傳輸需求。基于此類信息，實現微網內集中式保護、功率擾動控制及故障數據信息記錄功能。此類信息具有實時性及高可靠性的要求，需要有高實時和高可靠的通信網絡系統作支撐。
(3)?經濟性和高效管理的需求。對于微電網通信網絡進行結構簡化和性能提升，可以有效降低組網的復雜度，適應海島微電網經濟高效的運行要求。
通信網絡技術分析
(1)?分層分網的網絡通信架構
現行智能變電站自動化系統基于IEC61850標準定義的數據接口模型，采用“三層設備，兩層網絡”結構，二次設備裝置分為站控層、間隔層和過程層，層與層設備間通過站控層網絡、過程層網絡實現。
站內通信網絡用來傳輸保護、測控、計量、向量測量、故障錄波等業務數據，主要數據報文有制造報文(MMS)、面向通用對象的變電站事件(GOOSE)、采樣值(SV)和同步信息PTP共4類。站控層采用雙星形或星形以太網絡，MMS、SNTP共網傳輸，過程層網絡一般采用保護直采直跳方案，GOOSE、SV獨立組網模式。SV和GOOSE獨立組網一方面不利于整站信息共享互動，另一方面造成過程層交換機數量過多，導致網絡結構和接線復雜，網絡設備可靠性降低。
(2)?SV和GOOSE共網傳輸技術
SV報文用于過程層和間隔層間設備的單向采樣值傳輸。SV報文傳輸數據量大，報文長度固定，由于采樣頻率固定，占用通信網絡資源也固定，對實時性和同步性有很高的要求。GOOSE報文用于間隔層之間的聯閉鎖信號和間隔層與過程層間的位置信號、狀態信號和控制信號等。GOOSE報文數據量小，報文長度短，網絡負擔輕，同樣對實時性和同步性有很高的要求。系統發生故障時，報文有一定的突發性。在智能變電站的通信組網方案中，一般采用GOOSE和SV獨立組網的方式。對于GOOSE、SV共網傳輸?shù)慕M網方式進行信息的采集和數據的傳輸，這種組網方式下，間隔層的設備信息直接通過一根光纖就可以實現與過程層的數據交換，無論是從安裝還是運維方面都是比較簡單方便的。過程層傳輸?shù)男畔⒊薙V 采樣值和GOOSE 信息外，還可以有少量輔助信息，如對信息、網絡設備管理信息等。理論分析證明了該技術的可行性。
(3)?配電接入網通信技術
配用電通信網絡：采用兩臺OLT，10臺ONU及20臺分光器，每個ONU對應兩個分光器，形成跨OLT保護。分光器10%的分支與ONU的PON相連接，90%的分支通過ODF架繼續延伸至下級業務節點位置，以此類推。ONU連接配網的智能終端采集信息。
以太網與PON的結合，產生了以太網無源光網絡(EPON)。它同時具備了以太網和PON的優點。EPON媒質的性質是共享媒質和點到點網絡的結合，在下行方向，擁有共享媒質的連接性，傳輸數據采用廣播的方式，而在上行方向其行為特性就如同點到點網絡，數據傳輸采用時分多址技術，由于其光分配網絡采用無源光器件，無需租用機房和配電電源，維護簡單。EPON技術在電力系統配電自動化、電力光纖到戶等領域已逐步開展應用。
兆瓦級海島微電網通信網絡架構

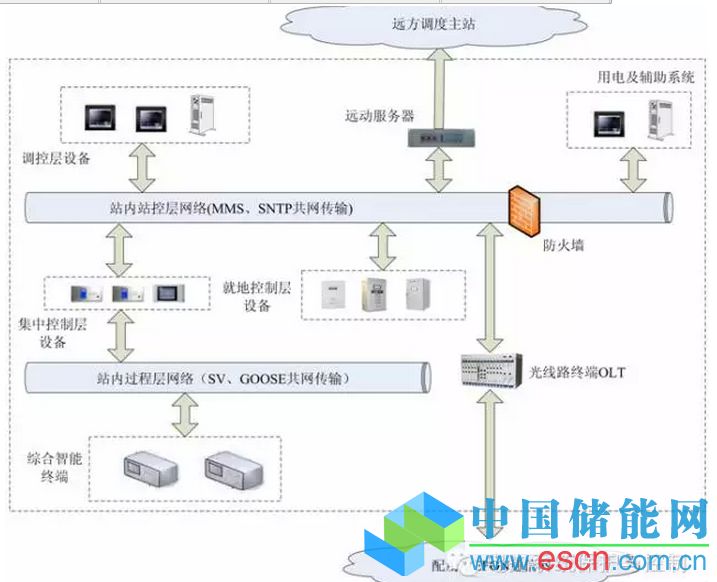

通過深入分析智能變電站及智能配電網、并網型微電網的通信架構方案特點及相關技術，結合海島微電網的保護控制及管理系統的業務需求，提出了海島微電網對“上”至上級遠方調度主站、微網主站內兩層信息網絡、對“下”至配用電環節的三級通信網絡架構體系。
南麂島微電網通信系統案例
南麂島微電網示范工程的通信系統采用文中論述的分級結構通信網絡架構的方案。
(1)?站內調控層通信網絡：選用4臺多電口光口工業級交換機構成，連接集中控制層設備12臺、就地控制層設備27臺、其它智能設備5臺。
(2)?站內過程層通信網絡。選用3臺16光口工業級交換機構成，連接集中控制層設備8臺、就地綜合智能終端19臺，PCS 6臺，SV采樣頻率24點/周。
(3)?配用電通信網絡：采用兩臺OLT，10臺ONU及20臺分光器，每個ONU對應兩個分光器，形成跨OLT保護。分光器10%的分支與ONU的PON相連接，90%的分支通過ODF架繼續延伸至下級業務節點位置，以此類推。ONU連接配網的智能終端采集信息。
(4)?對時網絡：采用一臺主時鐘設備、二臺對時擴展裝置。主站調度層設備采用SNTP網絡報文授時，就地安裝的智能終端及集中控制層設備采用光B碼信號授時。
結論
海島微電網涵蓋電力系統的發、輸、變、配、用、調度的六大環節，其運行控制與管理模式完全依賴于可靠的信息采集與傳輸，可靠、安全、經濟、高效的通信系統是微電網運行控制與管理的基礎環節。本文在系統分析了微電網通信系統的特殊問題及主要需求后，綜合智能變電站、智能配電網中的通信架構及相關通信技術的基礎上，提出了分級結構的海島微電網通信網絡架構，并結合南麂島微電網示范工程，介紹了該網絡架構在工程應用的實際應用方案?；诖送ㄐ啪W(wǎng)絡架構的南麂島微電網已于2014年9月26日正式投入運行，已為島上居民提供光伏發電、風力發電等清潔能源。本文提出的分級結構的海島微電網通信網絡架構，為海島微電網的通信系統的研究與建設提供了重要的理論支撐和實踐依據，將為微電網和海島微電網的工程設計及建設提供很好的借鑒作用。
