打造能源革命發展新質“引擎”
電化學儲能“華能方案”演進與展望
“十四五”以來，新型儲能快速發展，有力支撐了我國能源綠色低碳轉型和經濟社會高質量發展。2025年9月，國家發改委、能源局聯合印發《新型儲能規?；ㄔO(shè)專項行動方案（2025～2027年）》，明確到2027年全國新型儲能裝機達到1.8億千瓦以上，帶動直接投資約2500億元，且技術路線仍將以鋰離子電池儲能為主。
圍繞碳中和及新型電力系統建設需求，清能院儲能技術部深耕電化學儲能技術十余年，持續推進電化學儲能技術革新，構建了大規模智能分散式電池儲能技術體系，顯著提升了電池儲能系統的可用容量、綜合效率及安全性，引領了行業發展。
作為國內率先進行大規模儲能電站建設的央企單位之一，清能院早在2022年就已躋身國內儲能集成商頭部陣列，在國內儲能系統出貨量排名第7。截至2025年9月，院電化學儲能關鍵技術成果轉化業績已達8吉瓦時。
本文系統梳理清能院儲能技術研發與工程實踐經驗，聚焦系統架構、控制策略與安全管理等核心技術創新，展望未來發展趨勢，以期為行業高質量發展貢獻華能智慧。
一、儲能系統架構
電化學儲能系統的電氣架構對系統的充放電控制顆粒度、效率、可用容量及可靠性等關鍵指標具有重要影響。目前，主流的儲能系統架構包括集中式、分散式以及高壓直掛儲能技術。清能院通過持續創新，推動儲能架構從粗放式集中管理向精細化分散控制演進，最終邁向高壓直掛式先進拓?fù)洹?/span>
（一）集中式儲能架構
傳統集中式儲能系統一般將多個電池簇并聯匯流，通過兆瓦級儲能變流器（PCS）進行集中式能量處理。這種儲能架構的拓?fù)浣Y(jié)構簡單，PCS單機功率相對較大，初期設備成本較低。但將大量電池簇直接并聯的粗放式能量管理會引發“木桶效應”、簇間環流等固有缺陷，導致系統可用容量降低，故障易擴散，制約大規模應用安全性與經濟性。
（二）分散式儲能架構
為攻克集中式儲能架構固有的技術瓶頸，清能院立足自主創新，構建了國際先進的分散式電池儲能技術體系。以分散化、模塊化為核心設計理念，通過簇級精細化能量管理，顯著提升了大容量?jī)?chǔ)能系統的可用容量、綜合效率、運行安全性及循環壽命。
清能院于2017年申請專利“一種光伏電站用直流側分布式儲能系統”，首次將分散化、模塊化理念應用于光伏配套儲能。
2018年，進一步通過專利“一種電池儲能系統架構”，在行業內首次明確提出“一簇一管理”的兩級功率變換分散式架構，從拓?fù)浣Y(jié)構上根本性消除簇間環流。
此后，清能院優化提出單級變換架構專利，實現每個電池簇經獨立小功率PCS處理能量，在保留精細控制優勢的同時進一步提升效率和經濟性。目前該架構已成為儲能領域的主流應用架構。

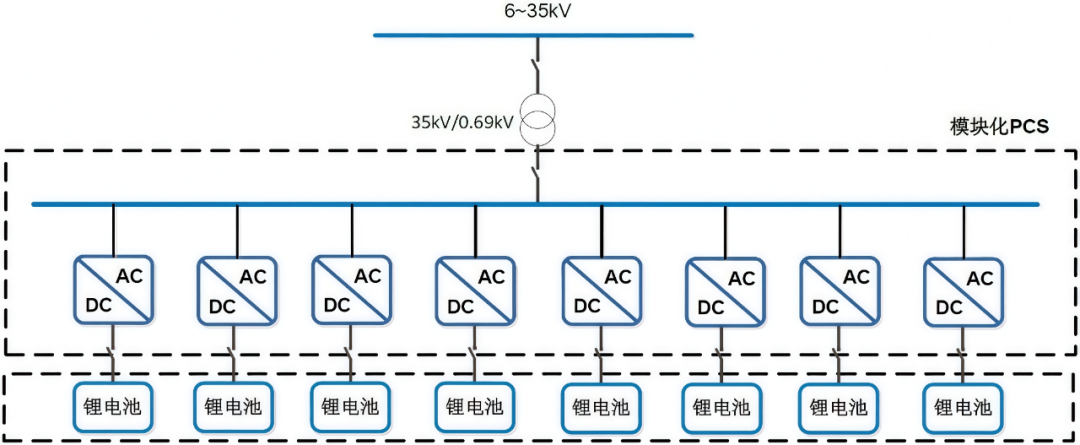

圖1 單級功率變換的分散式電池儲能系統架構
相較于集中式儲能，分散式儲能的核心優勢在于實現了簇級獨立控制，徹底解決了并聯環流、“木桶效應”等痛點。系統對電池一致性要求降低，兼容性更強，運維操作得以簡化，在容量可用率、循環壽命及整體安全性方面展現出顯著優勢，技術指標達到國際先進水平。
某省2021年同期建成的兩座百兆瓦級儲能電站規模均為100兆瓦/200兆瓦時，均采用同品牌280安時電池，但分別采用了分散式與集中式技術。經過近兩年半的運行后，分散式電站的可用容量比例仍高出集中式5個百分點，凸顯了分散式技術高可用容量的優勢。對比情況如表1所示。

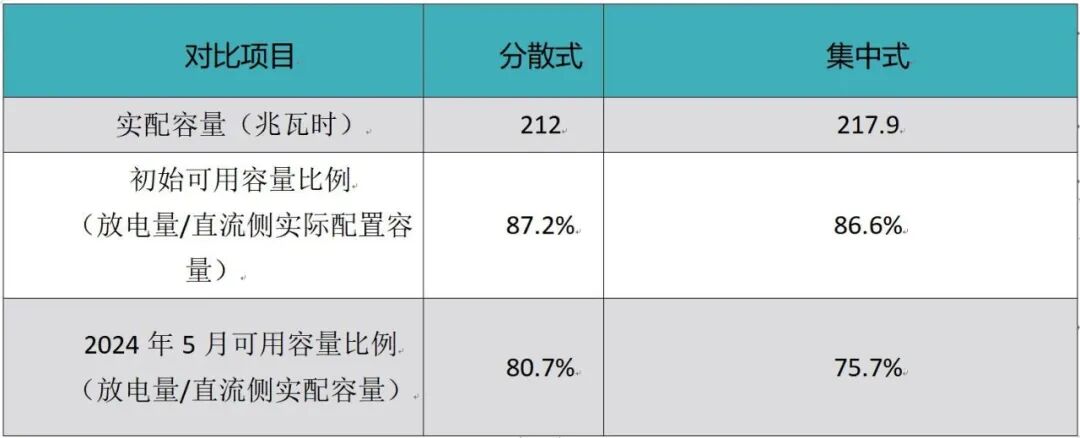

表1 兩種技術路線的儲能電站可用容量情況
由實測結果可知，分散式電站電池簇荷電狀態（SOC）最大不平衡度為4.2%，遠低于集中式電站的27%，表明分散式技術能通過簇間均衡控制有效維持SOC一致，使系統可用容量顯著優于集中式方案。
在電池簇電流分布情況上，分散式電站中各電池簇電流分布均衡，而集中式電站則差異顯著，尤其在充放電始末階段。這種不均衡會導致簇間功率分配不均，加速電池老化和系統容量衰減。
清能院還自主研發了分散式儲能專用的電池管理系統（BMS）、能量管理系統（EMS）和模塊化PCS等關鍵設備，先后建成全球首座百兆瓦級分散式獨立儲能電站、全球首座百兆瓦級分散控制構網型儲能電站、國內容量最大的單層站房式儲能電站等多項標桿工程，彰顯了清能院在行業技術發展中的引領地位。
（三）高壓直掛式儲能架構
盡管分散式儲能有效解決了環流與“木桶效應”等問題，但在面向吉瓦時級超大規模儲能電站建設時，仍面臨單機容量有限、系統集成復雜度高、依賴工頻變壓器導致效率與穩定性受限、散熱與防護矛盾突出等挑戰。
為突破上述瓶頸，清能院于2021年成功牽頭研制全球單機容量最大的35千伏/25兆瓦高壓直掛儲能系統。該系統采用級聯H橋變換器拓?fù)?，?shí)現電池簇經功率單元逆變后串聯形成高壓，直接掛接35千伏電網，省去工頻變壓器環節。此舉在顯著提升單機容量、系統效率及響應速度的同時，延續了分散式架構對電池簇的精細化管理優勢。
圖2 高壓直掛儲能系統架構
2023年，該技術示范應用于北方上都風電基地儲能項目一期，實測充放電效率達91.85%，較低壓儲能系統提升約4個百分點。2024年，在青海海南州建成全球海拔最高（3000米）、規模最大（600兆瓦時）的高壓直掛儲能電站，標志著該技術進入大規模應用階段。2024年6月，經中國電機工程學會鑒定，認為“35千伏/25兆瓦高壓直掛電池儲能系統”成果達到國際領先水平。
二、構網型儲能
隨著新能源與電力電子設備滲透率持續提升，電力系統呈現慣性降低、強度減弱的趨勢，電網穩定性面臨嚴峻挑戰。構網型儲能可模擬同步發電機的外特性，具備自主構建電壓和頻率的能力，可主動支撐電網電壓與頻率，提升系統慣量與短路容量，成為增強高比例新能源電網穩定性和靈活性的關鍵手段。
清能院持續深入構網型儲能技術研發，先后成功研制構網型模塊化PCS和自適應主動支撐型高壓直掛儲能系統，牽頭發布了《構網型儲能變流器技術規范》團體標準。
傳統低壓儲能受限于PCS單機容量小，在構網運行時需協調數百臺電壓源型PCS實現毫秒級協同控制，技術難度極大。而高壓直掛儲能單機容量可突破20兆瓦，百兆瓦級電站僅需數套系統即可構建，極大簡化了整站控制架構，顯著提升了系統響應速度和可靠性。憑借與主電網電氣距離更近、響應速度快、控制穩定、無需變壓器等優勢，高壓直掛儲能高度契合新型電力系統對高功率、快速主動支撐的構網儲能需求，有望成為構網型儲能的主要發展方向。
三、儲能系統安全
（一）消防安全
電池?zé)崾Э仫L(fēng)險是儲能行業的共性挑戰。為抑制熱失控蔓延，電站普遍配備專用消防系統。然而，傳統氣體滅火劑如七氟丙烷、全氟己酮存在降溫效果差、抗復燃能力弱等問題；液氮雖可快速降溫和隔絕氧氣，存在泄露、成本高、部署復雜等缺點；水基滅火劑雖具備高效降溫、環保與經濟性優點，卻受限于絕緣性能較差。
針對以上痛點，清能院自主研發了壓縮空氣泡沫滅火系統。該系統通過生成低含水量的氣液兩相滅火介質，有效融合氣體與液體滅火優勢，可實現秒級滅火、快速降溫，并能保證12小時以上持續抗復燃。該系統所產泡沫電導率極低，對電池電學性能無影響，從根本上避免了因絕緣問題引發的二次電氣事故。
圖3 壓縮空氣泡沫滅火降溫效果及絕緣安全性實驗
清能院壓縮空氣泡沫滅火技術已在萊蕪、上都等多個儲能電站推廣應用，并于2024年獲工信部能源電子產業創新大賽新型儲能賽道一等獎。未來，儲能消防將朝著高效降溫、長時抑燃、安全環保的水基消防方向持續發展。
（二）儲能熱管理系統
隨著電池儲能系統規模持續擴大，熱管理已成為保障其安全穩定運行的關鍵。電池在充放電過程中產生大量熱量，若不能及時均勻?qū)С?，易?dǎo)致局部過熱，引發熱失控甚至火災，同時散熱不均還會造成電池間溫度差異，產生“短板效應”，嚴重影響系統整體性能與壽命。
當前熱管理主要面臨兩大挑戰：系統功率密度高、布局緊密，散熱空間有限；電網調頻等高倍率應用對散熱效率要求極為嚴苛。
風冷技術因結構簡單、成本低曾得到廣泛應用，但其換熱效率低、均溫性差，市場份額已顯著萎縮。液冷技術憑借更高的換熱效率和可靠性已成為當前主流方案，普遍采用底板液冷方式，通過冷卻液循環帶走熱量，但其主要對電池底面散熱，難以保證電池內部溫度均勻性。
浸沒式冷卻是一種直接液冷方案，將電池直接浸沒在絕緣且高導熱的冷卻液中，實現電池全表面與冷卻液連續直接接觸和持續散熱，有效提升了散熱均勻性。隨著其可靠性和經濟性顯著提升，浸沒式冷卻成為下一代電池?zé)峁芾碇髁骷夹g(shù)并實現大規模應用。
（三）運維安全——儲能智慧運維
清能院持續推進儲能數字化轉型，通過深化大數據挖掘與應用，有效提升電化學儲能系統安全性與運行效率，并助力商業模式創新。2021年，建成大型群組電池儲能電站智慧運維系統，實現狀態監測與智能預警，接入規模達725兆瓦時。2023年，“GWh級儲能電站海量數據邊緣計算與云邊協同智能管理系統”49項核心功能通過中國合格評定國家認可委員會（CNAS）、中國計量（CMA）認證，其電化學儲能智慧運維系統獲“整體國際領先水平”鑒定，并入選華能首臺（套）重大技術裝備。2024年，系統完成升級迭代，新增設備健康分析、超溫預警與一致性優化等功能，進一步提升電站可靠性與經濟性。2025年，“電池儲能電站火災智能預警關鍵技術研究與應用”再獲“國際領先水平”鑒定。未來，儲能數字化將深度融合大數據、人工智能等技術，實現全生命周期智能管理，持續提升運營效率與經濟效益。
四、儲能核心設備的國產化
為應對儲能關鍵設備核心芯片及器件長期依賴進口的“卡脖子”風險，清能院積極履行央企責任，著力提升設備國產化率，保障產業鏈供應鏈安全。通過持續推進國產元器件的性能測試與應用研究，成功研發出基于國產芯片的“3S”（BMS、PCS、EMS）一體化系統，構建起自主可控的儲能系統國產化方案。
在BMS方面，清能院實現了從控核心采樣模擬前端芯片（AFE）、主控微控制器（MCU）至總控中央處理器（CPU）的全國產化替代，完全滿足儲能系統對數據處理、通信和控制的各項需求。其開發的“巧歷”智能EMS，基于國產海光、飛騰等處理器平臺及Linux系統，具備海量數據處理、分時分區動態控制、邊緣計算和電站全景分析優化等先進功能。此外，在PCS功率半導體器件與控制芯片的國產化替代研究方面已取得階段性進展。
五、先進儲能電池
為應對鋰資源供需波動與供應鏈安全挑戰，發展多元化先進儲能電池技術，形成對鋰離子電池的有效補充，已成為行業重要方向。鈉離子電池因其工作原理與鋰離子電池相近，在發揮建設周期短、選址靈活等優勢的同時，更具資源儲量豐富、低溫性能優異、安全性高等特點，被視為當前最具前景的替代路線。
在鈉電方面布局上，清能院首創高壓直掛鈉離子電池儲能系統集成技術，系統綜合能量效率較低壓方案提升約3%，處于行業領先水平。清能院將建成國內首個50MWh級高壓直掛鋰鈉混合儲能系統（其中鈉離子電池容量為20MWh），具有重要的示范意義。
隨著我國新型儲能裝機規模持續快速提升，電化學儲能作為構建新型電力系統的關鍵支撐，正朝著高能量密度、精細化控制、智能化管理、高安全可靠的方向加速演進。面向未來吉瓦時級超大規模儲能電站的建設需求，系統架構、熱管理、消防預警與智慧運維等環節仍存在優化空間。
十余年來，清能院堅持自主創新，在國內率先布局電化學儲能技術研發，逐步構建起覆蓋儲能電站、智慧運維、檢測認證及換電重卡等多維業務的技術體系。先后突破分散式控制、構網型儲能、高壓直掛架構、儲能安全消防等關鍵技術，先后建設引領行業技術發展方向的標桿性儲能電站。
立足新起點，清能院愿與各界攜手，在國家和集團戰略引領下，共同推進電化學儲能技術迭代與產業協同，為構建新型能源體系、保障國家能源安全持續貢獻“華能方案”。
