中國儲能網訊：“十五五”規劃提出“大力發展新型儲能，加快智能電網和微電網建設”，為儲能產業指明了方向。新型儲能的“新”，不僅體現在技術創新，更有模式創新，以“鋰電池+液流電池”為代表的“混合儲能”模式，備受市場關注。
混合儲能具有“多能融合，取長補短”特點，有效彌補單一儲能的技術缺陷，降低項目運行成本，提升儲能系統效率，實現“1+1＞2”的經濟效益。當電力波動發生時，混合儲能憑借毫秒級的響應速度，迅速拉平頻率波動，為電網穩定運行提供可靠的功率支撐。
如何更好地發揮混合儲能技術優勢，實現高效協同作戰？海億新能團隊經過充分調研與潛心研發，推出了“混合電池管理系統（Hybrid Battery Management System, HBMS）”新方案，助力新型儲能產業發展。
1個中心，多個模塊

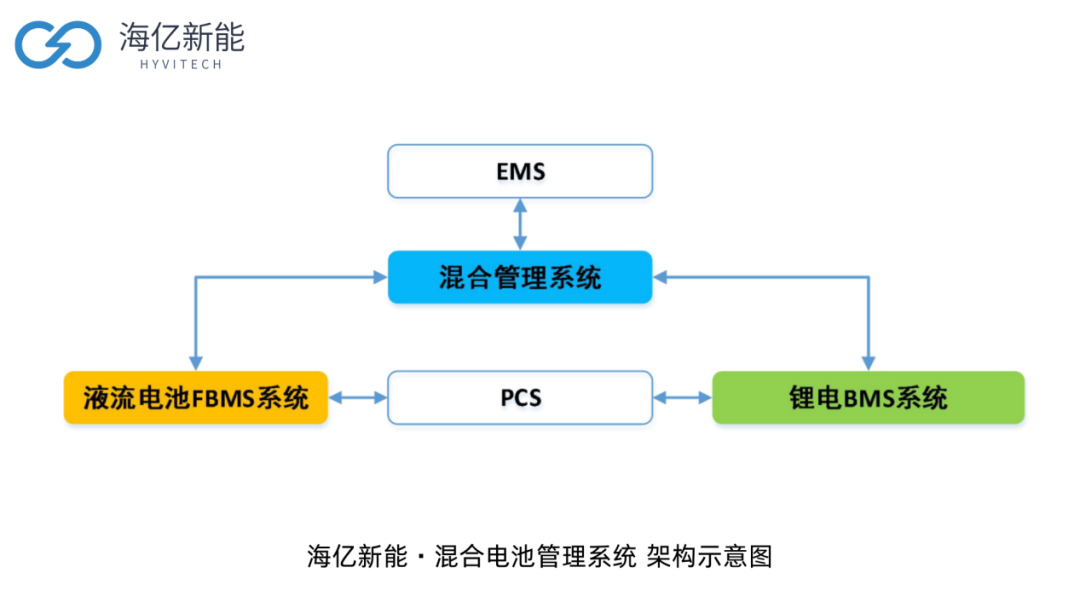

這套方案采用“1個控制中心，多個運行模塊”的架構設計，主要由混合管理系統（HBMS）、鋰電池管理系統（BMS）、液流電池管理系統（FBMS）、儲能變流器（PCS）等組成。
混合電池管理系統包括1級或多級混合管理控制器（HBMU），負責與能量管理系統（EMS）、鋰電BMS、液流電池FBMS進行信息交互，對鋰電池和液流電池進行統一協作與監控。
PCS負責電能雙向流動，與鋰電BMS和液流電池FBMS通信交互，控制電池的充電和放電過程，進行交流/直流電壓的變換，同時平滑風電、太陽能等可再生電源的波動問題。
通過1個核心大腦，實現對鋰電池和液流電池的運行數據全面監控處理，及時響應EMS的需求，調配和管理整個系統。運行模塊之間則相對獨立，確保局部故障不會波及到整個系統。
智能功率分配與協同運行
“關鍵時刻頂?shù)蒙?，更要時間撐得久”，這是市場對混合儲能技術的要求。
鋰電池有快速響應、高倍率放電優勢；液流電池有超大容量存儲、深度放電能力。這兩種技術如何分工協作，發揮出“雙劍合璧”的效果呢？——圍繞兩者展開功率分配與運行策略的研究設計，至關重要。
在學術界，針對混合儲能的容量優化配置問題有很多研究探索，它是一個“非線性、多約束、多變量”的問題，好比私家美食秘方，有不同的味道調教策略。

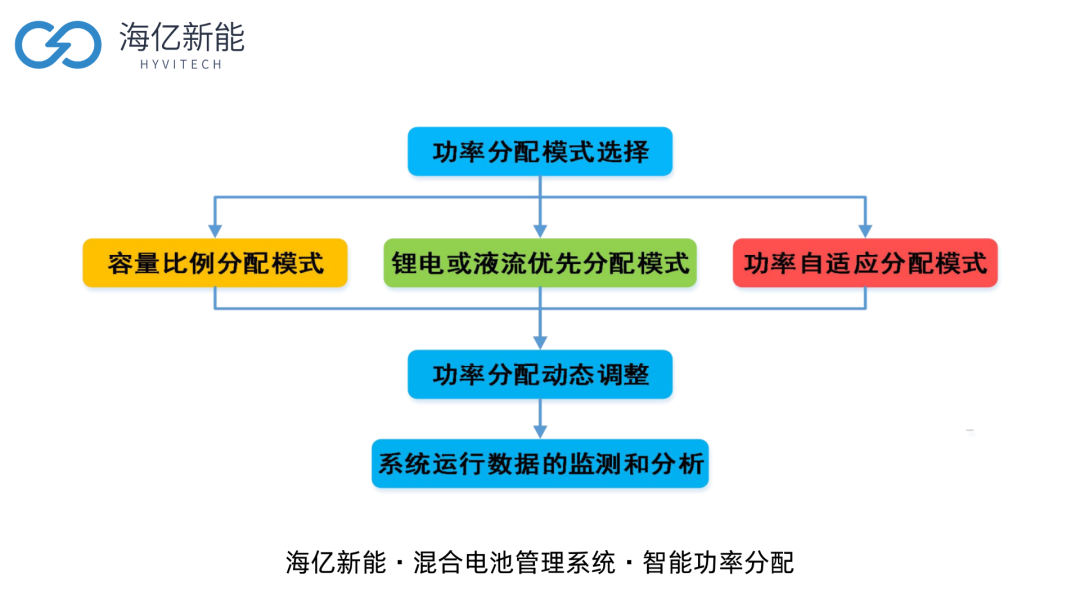

海億新能設計的混合電池管理系統（HBMS）可以實現多種功率分配策略（基于容量比例分配模式、優先分配模式、自適應分配模式），其中自適應分配模式順應AI時代智能化運維需求，綜合濾波算法、SOC監測功率、健康壽命預測等多重數據，自動調整功率比例，既降低了系統全生命周期的度電成本，又延長了混合儲能系統的使用壽命。
結合社會用電量的“峰-平-谷”現象，HBMS內置多種高級運行策略，提供“削峰填谷模式、平滑波動模式、智能調頻模式”，可根據電網指令、電價信號或預設目標進行自動化模式切換運行，避免自身SOC漂移，充分發揮儲能系統的經濟效益。
全局安全“主動防御”
儲能項目普遍投資較大，非常重視系統安全。在業內，儲能系統的安全有“本征安全（材料品質性能）、被動安全（事后應急處置）、主動安全（整體安全設計）”。主動安全是根本性保障，從源頭上降低事故發生概率。
基于此，海億新能團隊從最基礎的鋰電池電芯、液流電池電解液著手，為HBMS構建覆蓋從鋰電池電芯、液流電池電解液到系統全局的多重保護屏障。
全面檢測電池狀態，實現早期預警，一旦任何參數超過硬性閾值（如鋰電池電芯電壓/溫度，液流電池電解液流量/壓力/液位/溫度、液流電池電堆單片電壓等），系統自動斷開連接，切斷充放電回路，實現隔離保護，并上報電池管理系統，從而將風險降至最低。

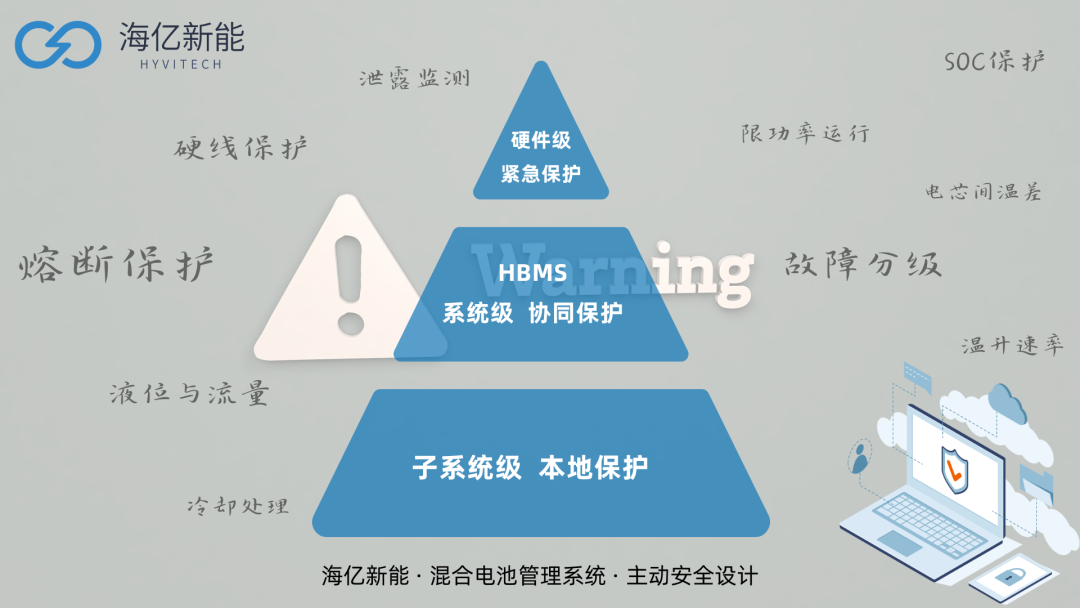

通過子系統、本系統與跨系統的安全保護，多級告警設計，智能判別故障等級，有效平衡系統的安全性與經濟性，避免不必要的經濟損失。
在安全設計上，必須為用戶考慮極端情況，設置合理的安全冗余。HBMS的“硬件級緊急保護”可以實現“一鍵緊急停機”，并有“熔斷保護”機制，確保在極端故障下保障全局安全。
建設儲能，存儲“綠電”。
當前，我國儲能產業跑出加速度，新型儲能裝機規模超過1億千瓦（相當于4.5個三峽水電站裝機容量），占全球總裝機比例超過40%，直接帶動各類型儲能BMS需求上升。
海億新能混合電池管理系統（HBMS）實現“鋰電池+液流電池”高效協同，為用戶創造經濟價值，助力新型儲能產業發展。
