摘 要 儲能電站中存在著垂直分布的電池排列結構，下層電池?zé)崾Э禺a(chǎn)氣在引燃后，火焰會誘發上層電池發生火蔓延。為了探究儲能電池火蔓延特性及觸發過程的能量傳遞機制，本工作以100 Ah磷酸鐵鋰電池為研究對象，通過設計3組雙層電池模組火蔓延實驗(雙層電池數量各為1節、2節和3節)，加熱觸發底部電池開閥后主動引燃熱失控氣體，記錄實驗現象和電池溫度變化，分析電池溫升速率和溫升階梯，進而定量研究在觸發頂部電池火蔓延的過程中，底部各節電池的累計傳遞能量，最后解耦不同路徑的傳熱量。研究結果表明：底部3節電池可以觸發頂部電池同時發生熱失控，頂部電池最大溫升比底部電池高115.9 ℃(22.1%)，最大溫升速率高6.5 ℃/s(86.7%)；頂部電池?zé)崾Э厍按嬖?段溫升階梯，在火焰射流階段的平均溫升速率約為火焰烘烤階段的2倍；在火蔓延觸發過程中，底部3節電池累計傳遞至頂部電池的能量分別為249.1 kJ、334.3 kJ和379.7 kJ，其中通過底面?zhèn)鳠嵴急?7.5%，通過側面?zhèn)鳠嵴急?2.5%。本研究為儲能電池系統安全設計和火蔓延抑制提供重要指導意義和科學價值。
關鍵詞 儲能電站；磷酸鐵鋰電池；熱失控；火蔓延
新能源行業迎來了新的發展高度，電化學儲能系統因其具有優秀的調頻調峰能力，如今已呈現出規?；瘧?yīng)用的趨勢。磷酸鐵鋰電池因其循環壽命長、能量密度高等優點，被廣泛應用于儲能電站中。然而，隨著磷酸鐵鋰電池向著大容量、高功率的趨勢發展，熱失控問題層出不窮，全球范圍內出現多起儲能電站安全事故，嚴重威脅公共財產安全。
國內外有諸多學者針對磷酸鐵鋰電池單體熱失控特性進行了系列研究。李涵等研究了120 Ah磷酸鐵鋰電池單體在不同測試氣氛下的產熱產氣特性，發現在兩種環境下的產氣均有較高的燃爆特性，但惰性氛圍與空氣氛圍相比，電池?zé)崾Э仄鹗紲囟忍岣?7.6%，熱失控持續時間延長14%，產氣量增加8.2%。黃崢等針對儲能用86 Ah磷酸鐵鋰電池進行熱失控實驗，發現該電池?zé)崾Э剡^程在110 ℃與225 ℃下存在2個溫升速率峰值，并且CO2和H2在熱失控氣體中占據主要地位，分別占比30.15%與39.5%。宋來豐等使用280 Ah磷酸鐵鋰電池進行絕熱條件下的電池?zé)崾Э貙嶒?，定量分析了電池自產熱階段的動力學參數，得到電池?zé)崾Э剡^程中釋放的總熱量為1511 kJ。Feng等針對磷酸鐵鋰刀片電池，實驗研究了電池內部熱擴散機制，發現氣體擴散通過傳熱和傳質使電池內部熱失控的傳播速度加快了36.84%。葉錦昊等通過側面加熱觸發100 Ah磷酸鐵鋰軟包電池?zé)崾Э兀l(fā)現100% SOC釋放的能量相當于104.63 g TNT的能量，相比40% SOC的危險性提升了64.3%。
在磷酸鐵鋰電池模組層面，國內外研究者對其橫向熱蔓延特性進行了系列研究。鄧康等發現18650磷酸鐵鋰電池組的放熱量與電池數量在一定范圍內滿足冪函數關系。王庭華等提出箱體環境中有限的氧氣供給會減緩電池在熱失控時的內部放熱反應進程，86 Ah磷酸鐵鋰電池模組在箱體空間實驗中電池?zé)崾Э胤逯禍囟容^開放空間實驗低33~145 ℃，熱失控完全傳播時間滯后213 s。Zhai等研究了大尺寸磷酸鐵鋰電池在不同傾斜角度頂板下的熱蔓延行為，發現較大的頂板角度會為熱蔓延提供較好的散熱條件，熱蔓延停止的頂板角度區間在10°~30°。Song等通過能量流計算，發現在280 Ah磷酸鐵鋰電池模組中，75%以上的能量用于加熱電池自身，小于10%的能量能夠觸發相鄰電池?zé)崾Э?。陳曄等?80 Ah磷酸鐵鋰電池為研究對象，發現未設隔熱板的6塊電池發生了順序熱蔓延，熱蔓延速度為0.162~0.233 mm/s。
由于儲能電站中的電池存在著垂直分布的排列結構，底部電池?zé)崾Э禺a(chǎn)氣在引燃后，火焰會誘發上層電池發生火蔓延。目前有關電池在縱向的火蔓延的相關研究較少，F(xiàn)ang等實驗研究了SOC和間距對2個18650電池之間垂直傳播的影響，發現80%和100% SOC電池觸發傳播的臨界間距分別為4 mm和6 mm，上層電池觸發傳播所需的最小能量為5 kJ。Wang等研究了23 Ah磷酸鐵鋰電池在水平和垂直方向上的傳播特性，闡明了火焰輻射換熱對熱失控傳播的影響機理，當換熱達到56.6 kJ時，會觸發電池模組內的火蔓延。Zhou等發現50 Ah磷酸鐵鋰電池單體燃燒產生的熱量會使上部電池的溫度升高30~40℃，隨著水平熱失控傳播的進行，最終會觸發上部電池的火蔓延。Gao等研究了280 Ah雙層磷酸鐵鋰電池的火蔓延特性，發現上層電池火蔓延觸發能量邊界為1193.6 kJ。
目前針對儲能電池火蔓延特性的相關研究尚不充分，特別是缺少在火蔓延觸發前的過程中，針對上層電池能量累加過程的定量分析，火蔓延觸發過程的能量傳遞機制尚不明確。鑒于此，本工作針對雙層100 Ah磷酸鐵鋰電池模組，設計雙層電池數量分別為1節、2節和3節的實驗方案，探究儲能電池火蔓延特性，定量研究在觸發頂部電池火蔓延的過程中，底部各節電池的累計傳遞能量，并解耦不同路徑的傳熱量。研究揭示了火蔓延觸發過程的能量傳遞機制，為儲能電池火蔓延的抑制和系統安全設計提供指導意見。
1 研究方法
1.1 實驗對象

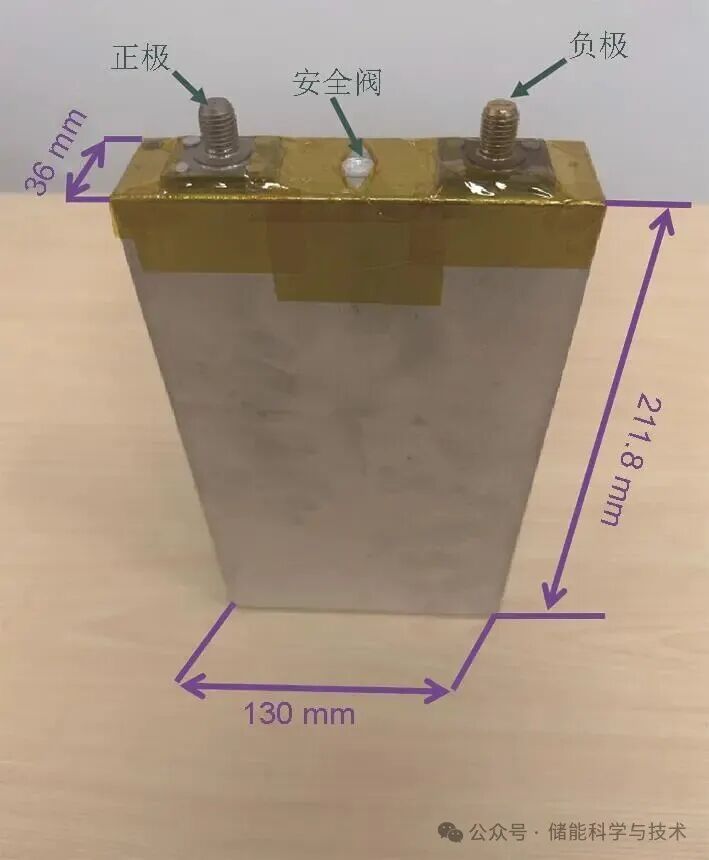

本工作研究對象為某公司生產的儲能用磷酸鐵鋰電池，外觀如圖1所示，為方殼型電池，正負極極柱為螺栓結構，安全閥為直徑8 mm的圓形。電池參數如表1所示，電池標稱容量為100 Ah，質量為(2245±5) g，電池尺寸為130 mm×36 mm×211.8 mm(長×寬×高)，電池正極材料采用磷酸鐵鋰制成，負極材料采用石墨制成，電池標稱電壓為3.2 V，截止電壓下限為2.5 V，截止電壓上限為3.65 V。本研究中使用的電池按照以下方法進行充電：在室溫環境下，以1C(100 A)恒流放電至2.5 V，擱置1 h后，以0.5C(50A)恒流充電至3.65 V，隨后恒壓充電至0.05C(5 A)，最終達到100% SOC狀態。
圖1 電池外觀

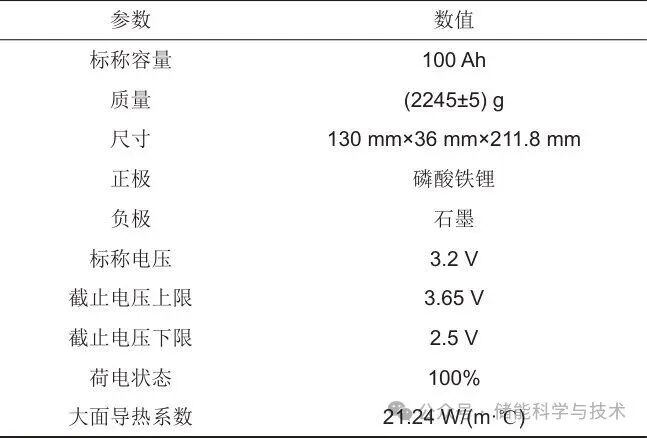

表1 電池參數
1.2 實驗方案

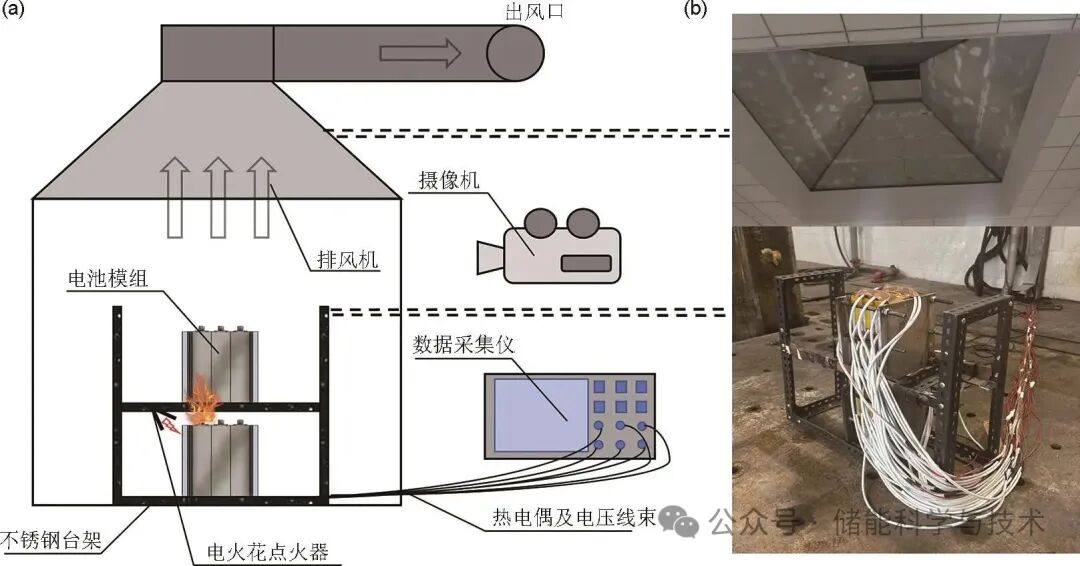

圖2(a)為本研究中的實驗布置，圖2(b)為電池模組及排風機實物圖。實驗均在按照GB/T 25207—2010建造的燃燒室中進行。實驗開始前，將電池模組放置于不銹鋼臺架上，并開啟排風機，以保證符合安全規范。將熱電偶及電壓線束連接到型號為HIOKI LR8450的數據采集儀，用于記錄電池電壓和溫度信息，并將采樣頻率設置為10 Hz，實驗過程使用攝像機記錄實驗現象。實驗中使用的熱電偶為K型熱電偶，電壓線與熱電偶均使用陶瓷纖維管包裹，以防止被火焰燒毀。在實驗開始后，使用800 W加熱片加熱底部首節電池，在電池發生開閥排氣后，使用脈沖點火器進行點火操作。隨后觀察數據采集儀，當電池背面溫度連續3次溫升速率大于5 ℃/s，且此時電壓降到1 V以下，判斷電池發生熱失控，此時手動關閉加熱片。
圖2 (a) 實驗布置；(b) 電池模組及排風機實物圖
本工作共設計了3組實驗，實驗1為上下各1節電池，實驗2為上下各2節電池，實驗3為上下各3節電池。在實驗1和實驗2中，頂部電池未發生熱失控，本工作將其命名為未蔓延組；在實驗3中，頂部電池發生熱失控，本工作將其命名為火蔓延組，如表2所示。各組實驗的監測點布置方式如圖3所示。在每節電池的正面(Tif)、側面(Tis)、背面(Tib)和噴口處(Tiv)布置熱電偶，并在頂部電池的底面布置熱電偶(Tibo)，用于監測火焰溫度。將加熱片放置于底部首節電池的正面，用云母板貼附于每組電池兩端以減少散熱，最外側用鋁合金夾具以2 N·m的預緊力夾緊。本工作為定量研究火蔓延過程的能量傳遞機制，模擬電池直接受火焰加熱的極端工況，未考慮模組殼體和熱管理系統。除此之外，標準NFPA 855規定儲能電站中電池模組的垂直安全距離在2.5 cm以上，本工作將兩模組上下間距設置為5 cm的嚴苛工況。

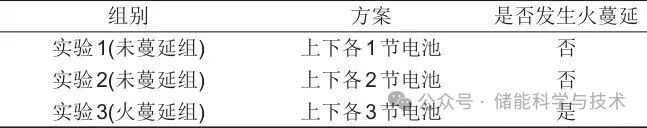

表2 實驗設計

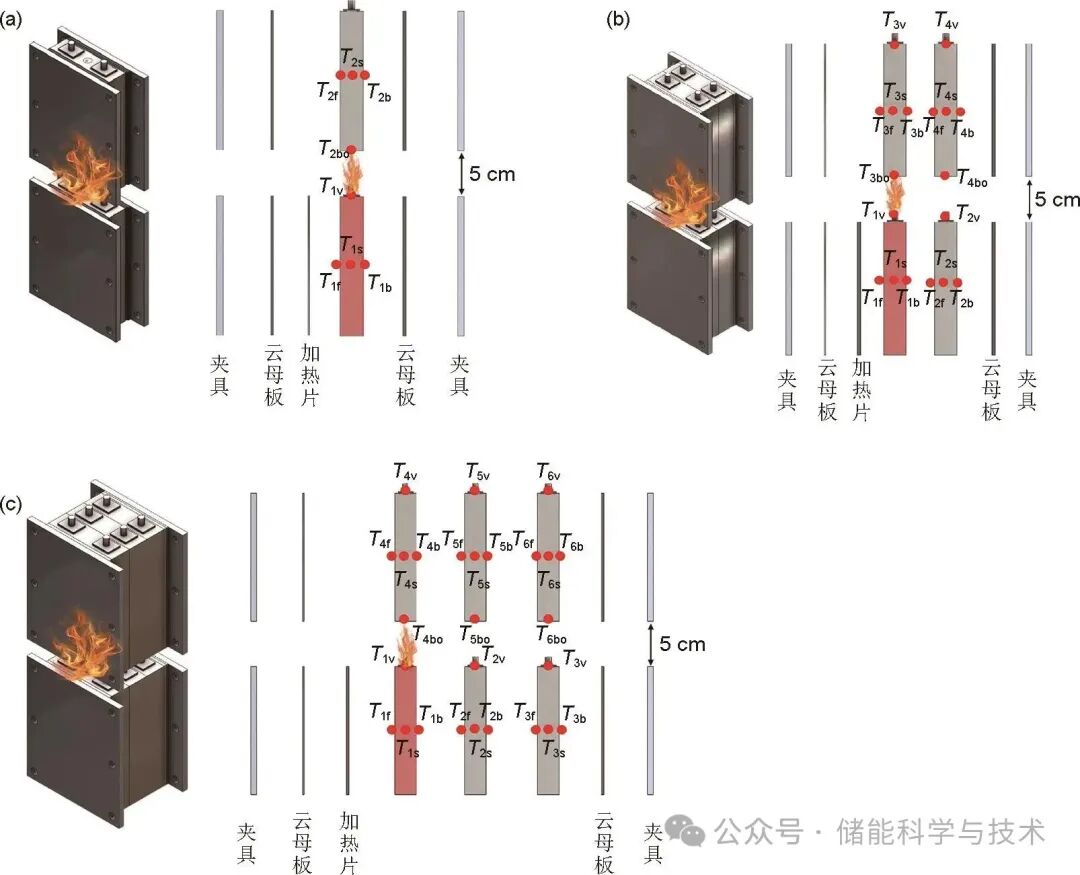

圖3 監測點布置
2 實驗現象
2.1 未蔓延組
圖4(a)記錄了實驗1的實驗現象。實驗進行到623 s時，1#電池開閥，此刻立即使用電火花點火器進行點火操作，可燃?xì)怏w被引燃，火焰燃燒較緩和，形狀較穩定，沒有出現明顯噪聲，呈現烘烤狀態。實驗進行到930 s時，1#電池發生熱失控，并于950 s加劇，此時火焰燃燒猛烈，呈現射流狀態，同時伴有巨大的轟鳴聲?；鹧媸艿?#電池底面的阻擋，從其大面及側面涌出。實驗進行到1234 s時，1#電池?zé)崾Э亟Y(jié)束。在整個實驗過程中，2#電池始終未發生開閥排氣和熱失控。

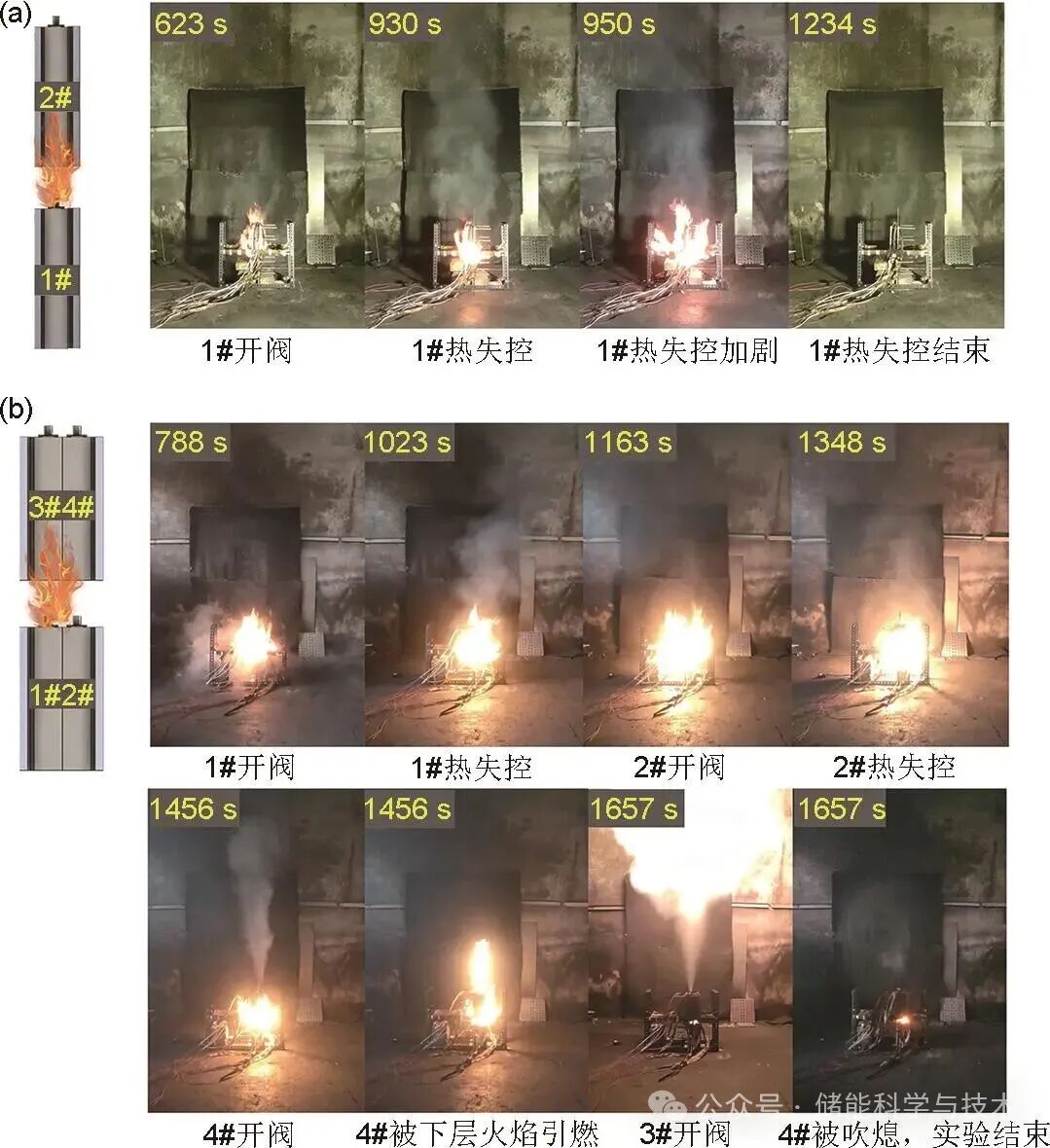

圖4 未蔓延組實驗現象
圖4(b)記錄了實驗2的實驗現象。在788~1348 s期間，底部1#電池和2#電池依次經歷了開閥排氣和熱失控，實驗現象與實驗1類似。實驗進行到1456 s時，頂部4#電池發生開閥排氣，緊接著可燃?xì)怏w被下層火焰引燃。1657 s時，頂部3#電池發生開閥排氣，將4#電池的火焰吹熄，后續頂部2節電池均未發生熱失控，實驗結束。
2.2 火蔓延組

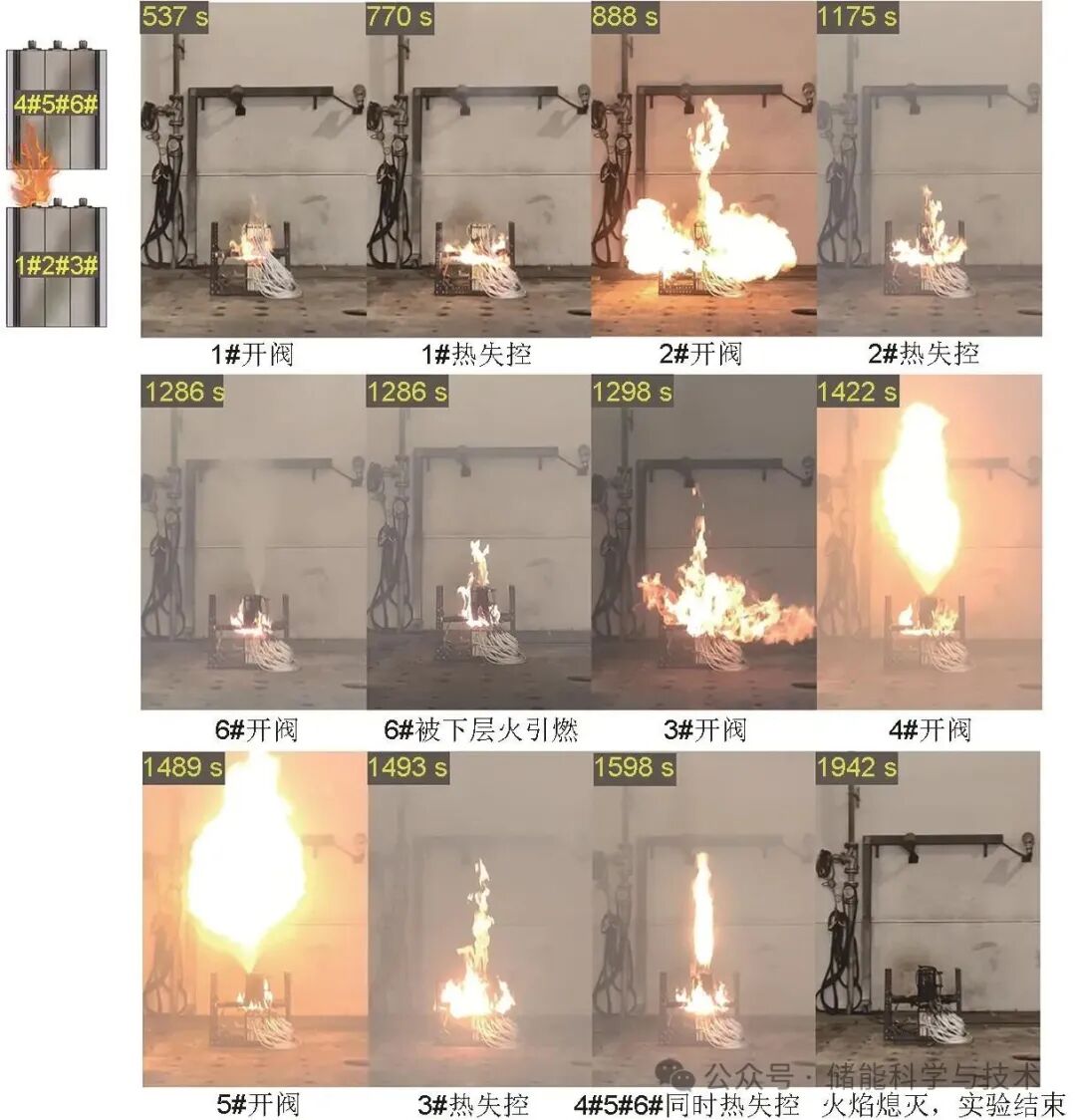

圖5記錄了實驗3的實驗現象。加熱過程進行到537 s時，1#電池發生開閥排氣，立即點火后，火焰呈現穩定燃燒的烘烤狀態。770 s時1#電池發生熱失控，火焰呈現劇烈的射流狀態。888 s時2#電池發生了開閥排氣，開閥瞬間被火焰引燃，發生了爆燃現象，2#電池于1175 s發生熱失控。1286 s時6#電池發生了開閥排氣，緊接著被下層火焰引燃，呈現穩定燃燒的狀態。1298~1489 s期間，3#、4#、5#電池依次發生開閥排氣，開閥瞬間均出現爆燃現象，隨后火焰穩定燃燒，爆燃時的火焰高度比穩定燃燒時更高。1493 s時3#電池發生熱失控，在射流火的沖擊傳熱作用下，1598 s時4#、5#、6#電池同時發生熱失控，此時3個電池的射流火疊加，發出了巨大的轟鳴聲，并且由于射流速度過快，在頂部沒有遮擋物的情況下，出現間歇引燃的現象。1942 s時火焰熄滅，實驗結束。在實驗3中，頂部電池開閥發生于2#電池?zé)崾Э睾?，?fù)現了實驗1與實驗2的過程，證明了研究的合理性。
圖5 火蔓延組實驗現象
3 實驗結果
3.1 未蔓延組
圖6(a)展示了實驗1中各節電池的溫度變化情況。1#電池于623 s發生開閥，此時正面(加熱面)溫度T1f為287 ℃，側面溫度T1s為128 ℃。當加熱過程進行到930 s時，1#電池發生熱失控，此時T1f為394.6 ℃，并于999 s達到峰值648.2 ℃。背面溫度T1b于1234 s達到峰值442.3 ℃，此時標志著1#電池?zé)崾Э氐慕Y(jié)束，整個熱失控過程共持續304 s。圖6(a)中記錄了此階段2#電池平均溫度T2ave的變化特征，計算公式如式(1)，T2ave于1405 s達到峰值120.9 ℃。整個過程中，1#電池電壓在熱失控時從3.35 V驟降到1 V以下，2#電池的電壓始終未發生波動，由于電池電壓的下降源于電池內短路的發生，說明2#電池未發生局部內短路。

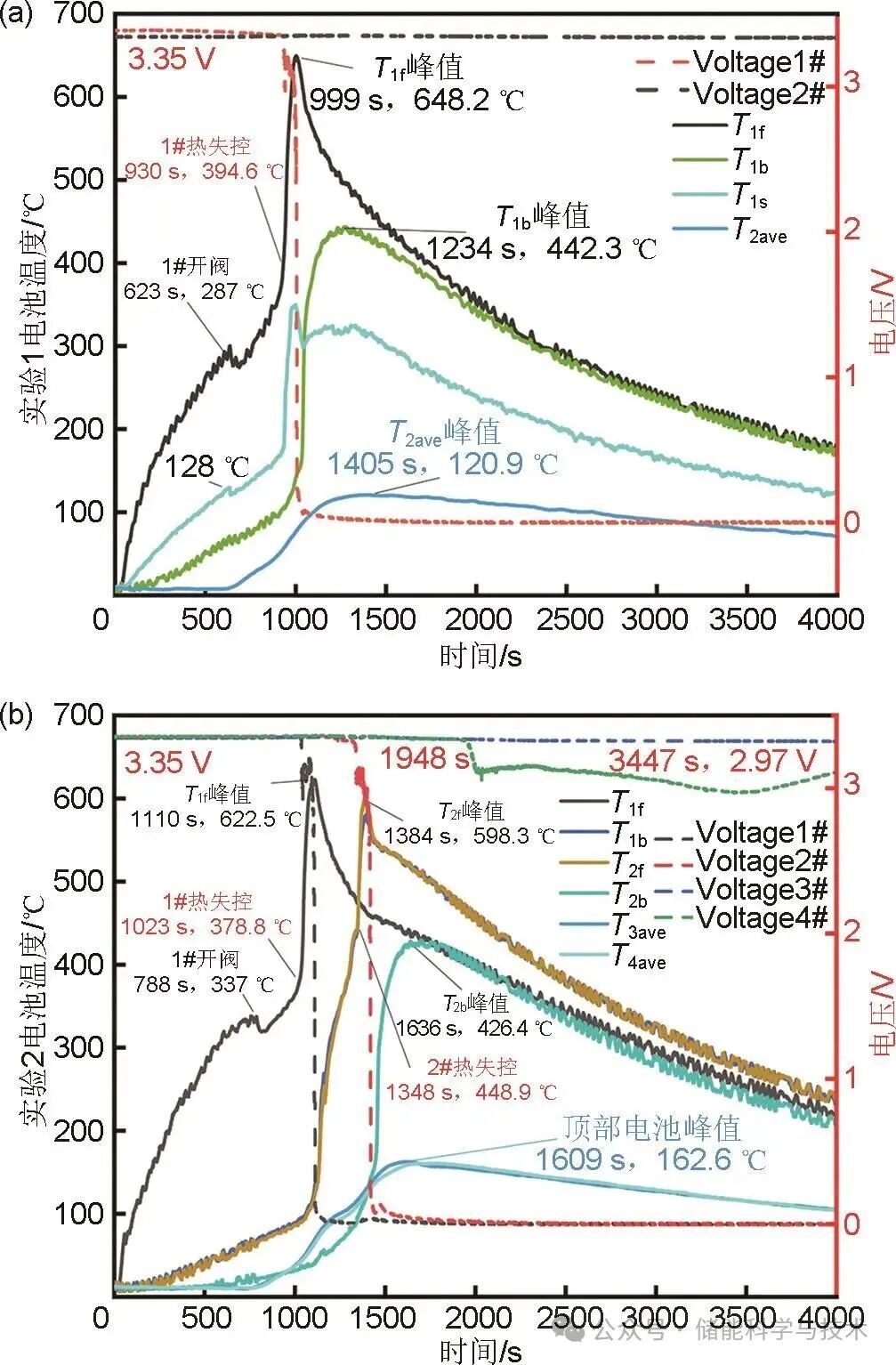

圖6 未蔓延組溫度特征
圖6(b)展示了實驗2中各節電池的溫度變化。1#電池于788 s發生開閥，此時正面(加熱面)溫度T1f為337 ℃，當加熱過程進行到1023 s，1#電池發生熱失控，此時T1f為378.8 ℃，并于1110 s達到峰值622.5 ℃。1348s時2#電池發生熱失控，此時T2f為448.9 ℃，并于1384 s達到峰值598.3 ℃。T2b于1636 s達到峰值426.4 ℃，整個熱失控過程持續了613 s，1#與2#的熱蔓延時間間隔為325 s。圖6(b)中記錄了頂部3#電池和4#電池的平均溫度T3ave和T4ave，2條溫度曲線幾乎重合，說明底部電池對頂部電池的加熱效應是幾乎相同的，頂部2節電池的平均溫度于1609 s達到峰值162.6 ℃。整個過程中，1#電池與2#電池的電壓在熱失控時從3.35 V驟降到1 V以下，3#電池電壓一直沒有發生波動，而4#電池的電壓在1948 s時發生下降，于3447 s降低至2.97 V后發生回升，這是由于電池受到加熱發生局部內短路，但后續失去了加熱源，并受到熱對流和熱輻射的散熱影響，局部內短路停止，沒有進一步發生熱失控。
式中，Ti ave為i #電池的平均溫度，℃；Ti f為i #電池的正面溫度，℃；Ti b為i #電池的背面溫度，℃。
3.2 火蔓延組
3.2.1 溫度變化
圖7為實驗3中各節電池的溫度變化。圖7(a)中，1#電池于537 s發生開閥，此時正面(加熱面)溫度T1f為338.9 ℃，側面溫度T1s為141.4 ℃；1#電池于770 s發生熱失控，此時T1f為397.2 ℃，并于868 s達到峰值溫度646.3 ℃。圖7(b)中，2#電池于888 s發生開閥，此時正面溫度T2f為207.8 ℃，側面溫度T2s為96.6 ℃；2#電池于1175 s發生熱失控，此時T2f為349.8 ℃，并于1306 s達到峰值溫度519.5 ℃。圖7(c)中，3#電池于1298 s發生開閥，此時正面溫度T3f為256.0 ℃，側面溫度T3s為109.9 ℃；3#電池于1493 s發生熱失控，此時T3f為405.2 ℃，并于1696 s達到峰值溫度524.3 ℃，背面溫度T3b于1880 s達到峰值溫度433.5 ℃。圖7(d)中，實驗進行到1598 s時，4#、5#、6#電池幾乎同時發生熱失控，3節電池的平均溫度曲線也幾乎重合，平均溫度T4ave、T5ave、T6ave于1793 s達到峰值640.2 ℃。

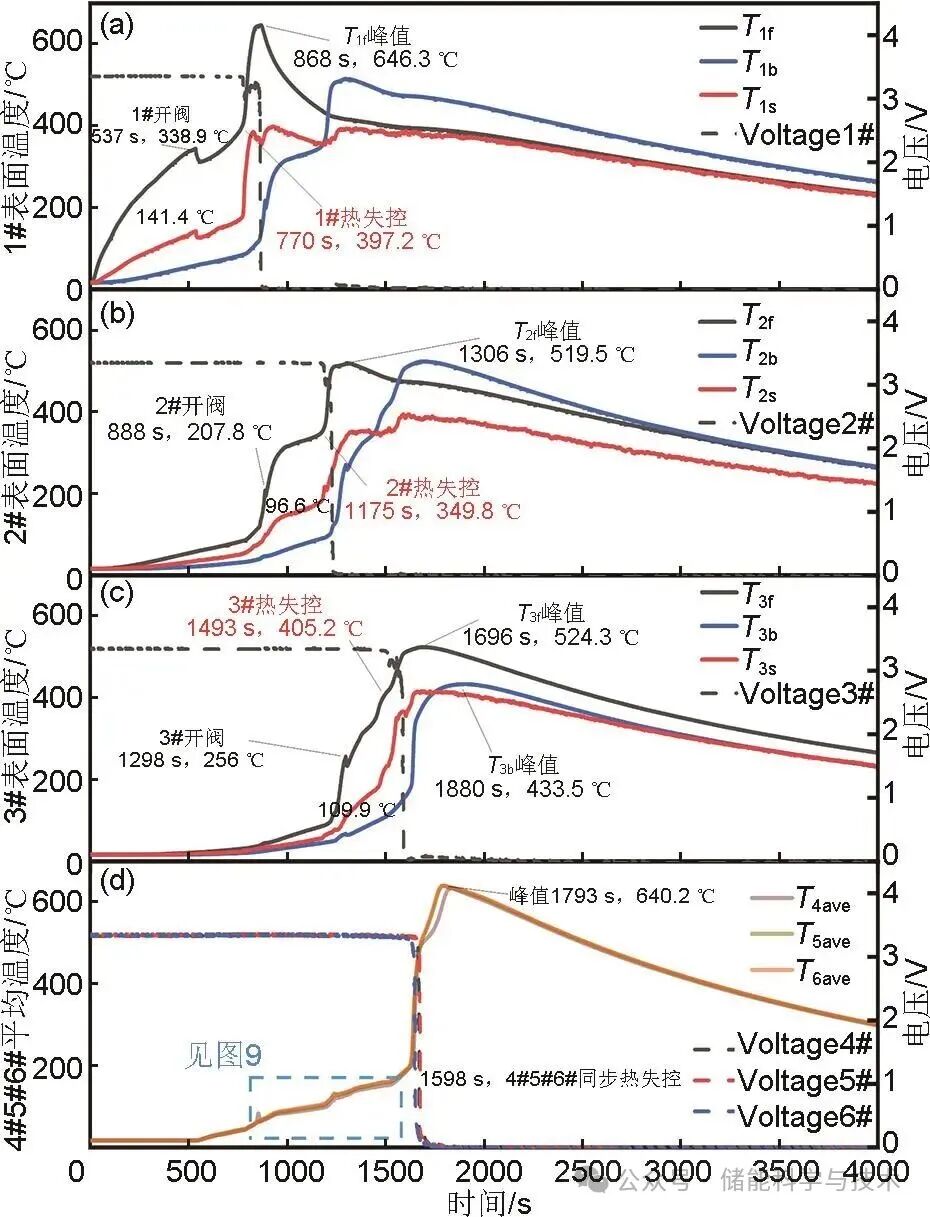

圖7 火蔓延組溫度特征
綜上所述，底部電池非加熱面的峰值溫度為524.3 ℃，而頂部電池峰值溫度為640.2 ℃，高出底部電池115.9 ℃(22.1%)。這說明在電池發生火蔓延的過程中，頂部電池?zé)崾Э鼐哂懈叩臏厣?，也具有更?yán)重的危險性。出現這種現象的原因是上層電池不僅受到電池?zé)崾Э氐淖陨砑訜嶙饔茫€受到底部火焰的加熱作用。
3.2.2 溫升速率

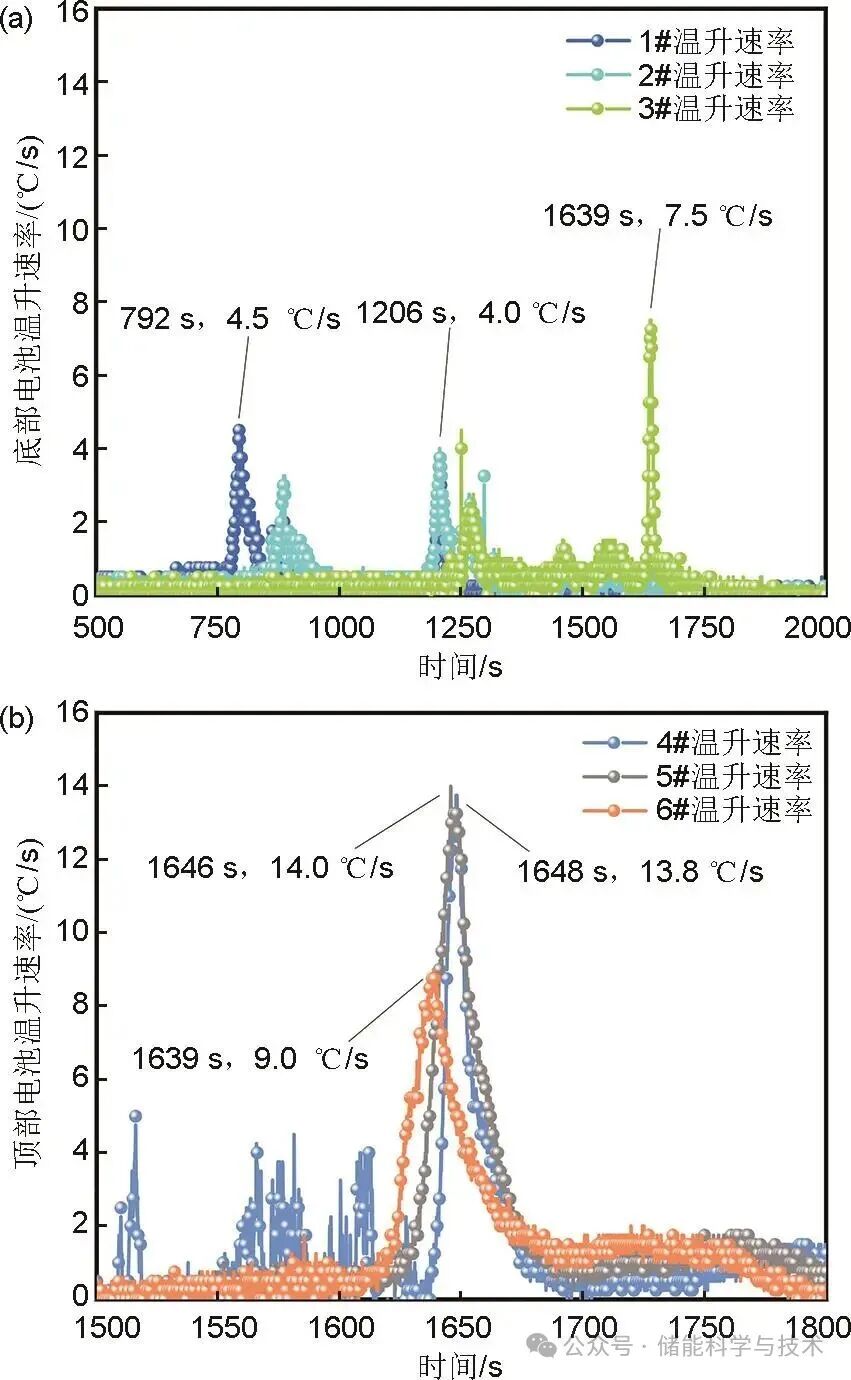

圖8記錄了實驗3中各電池的溫升速率變化。如圖8(a)所示，在底部電池中，1#電池于792 s達到峰值4.5 ℃/s，2#電池于1206 s達到峰值4.0 ℃/s，3#電池于1639 s達到峰值7.5 ℃/s。底部電池的最大溫升速率發生于各自的熱失控階段，只受到自身加熱效應的影響。在頂部電池中，4#電池于1648 s達到峰值13.8 ℃/s；5#電池于1646 s達到峰值14.0 ℃/s；6#電池于1639 s達到峰值9.0 ℃/s。頂部電池除了受到自身熱失控加熱的作用，還受到來自底部電池火焰的加熱作用，6#電池溫升速率低于其余2節電池的原因可能是其位于電池模組邊緣處存在一定的散熱。綜上所述，頂部電池的最大溫升速率為14.0 ℃/s，底部電池為7.5 ℃/s，頂部電池比底部電池高6.5 ℃/s(86.7%)。這進一步說明頂部電池?zé)崾Э厮斐傻奈：Ω螅鹇影l(fā)生時需要對上層電池加以防范。
圖8 (a) 底部電池溫升速率；(b) 頂部電池溫升速率
3.2.3 溫升階梯
在圖7(d)的底部電池溫度變化圖中可以發現，電池發生熱失控前存在3段階梯式溫升過程，由于4#、5#、6#電池的平均溫度曲線幾乎重合，取5#電池的溫升階梯進行特征分析，如圖9所示。圖9中綠色區域標注處為火焰烘烤階段，是由底部電池開閥排氣過程引起的烘烤狀態火焰階段；紅色區域標注處為火焰射流階段，是由底部電池劇烈熱失控引起的射流狀態火焰階段。

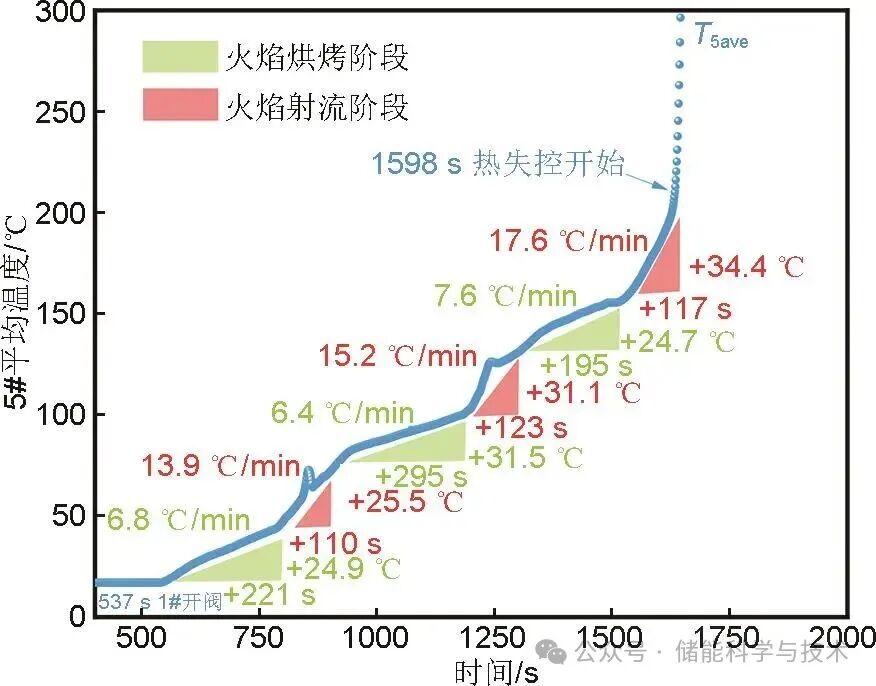

圖9 5#電池溫升階梯
在實驗過程中，1#電池開閥后，頂部電池依次經歷了底部3節電池的開閥排氣和熱失控過程，因此經歷了3個火焰烘烤階段和3個火焰射流階段。第一個火焰烘烤階段開始于1#電池開閥，共經歷221 s，電池溫升為24.9 ℃，平均溫升速率為6.8 ℃/min；第一個火焰射流階段開始于1#電池劇烈熱失控，共經歷110 s，電池溫升為25.5 ℃，平均溫升速率為13.9 ℃/min；第二個火焰烘烤階段開始于2#電池開閥，共經歷295 s，電池溫升為31.5 ℃，平均溫升速率為6.4 ℃/min；第二個火焰射流階段開始于2#電池劇烈熱失控，共經歷123 s，電池溫升為31.1 ℃，平均溫升速率為15.2 ℃/min；第三個火焰烘烤階段開始于3#電池開閥，共經歷195 s，電池溫升為24.7 ℃，平均溫升速率為7.6 ℃/min；第三個火焰射流階段開始于3#電池?zé)崾Э?，共?jīng)歷117 s，電池溫升為34.4 ℃，平均溫升速率為17.6 ℃/min。實驗進行到1598 s時，頂部電池發生同步火蔓延。
綜上所述，頂部電池在火焰烘烤階段和火焰射流階段的溫升均在24.7~34.4 ℃，但火焰射流階段的溫升速率為13.9~17.6 ℃/min，火焰烘烤階段的溫升速率為6.4~7.6 ℃/min，頂部電池在火焰射流階段的溫升速率約為火焰烘烤階段的2倍。這說明底部電池在劇烈熱失控階段對頂部電池的加熱效率更高，這是由于劇烈熱失控階段的火焰射流速度較快，產生的射流火對頂部電池底面具有更高的加熱效率。
4 火蔓延觸發過程能量傳遞機制
4.1 累計傳遞能量
實驗3雖能復現實驗2和實驗1的物理過程，但實驗3中底部各節電池的開閥排氣和熱失控過程在時間維度上存在重疊，底部各節電池單體為頂部電池累計傳遞的能量無法量化。在實驗2和實驗3中，頂部電池單體的溫升曲線幾乎重合，說明頂部電池經歷近似相同的加熱過程，電池間幾乎不存在傳熱效應。因此底部電池火焰對頂部電池的傳熱效應與頂部電池數量無關，通過實驗1與實驗2的數據能夠解耦實驗3的能量累加過程，以此可以定量研究觸發頂部電池火蔓延的過程中，底部各節電池的累計傳遞能量。

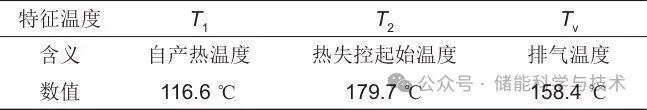

下文首先通過絕熱量熱數據驗證實驗計算結果的準確性。表3總結了該電池?zé)崾Э氐奶卣鳒囟取Ｆ渲凶援a(chǎn)熱溫度T1為116.6 ℃，熱失控起始溫度T2為179.7 ℃，開閥排氣溫度Tv為158.4 ℃，電池絕熱量熱溫升曲線如圖10所示。由式(2)計算得出，觸發電池單體開閥排氣所需能量為294.3 kJ，觸發電池單體熱失控所需能量為341.8 kJ。
式中，c為電池比熱容，取值為985.3 J/(kg·℃)；m為電池質量，取值為2.24 kg；T為電池溫度，參數來源于絕熱量熱數據及上文3組實驗頂部電池的平均溫升，單位為℃。
表3 特征溫度

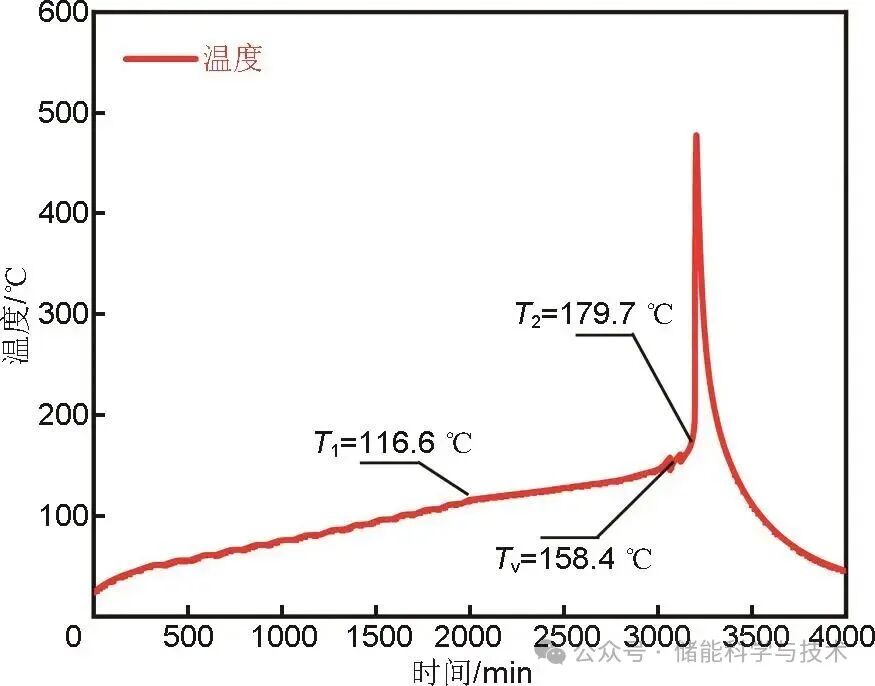

圖10 電池絕熱量熱數據

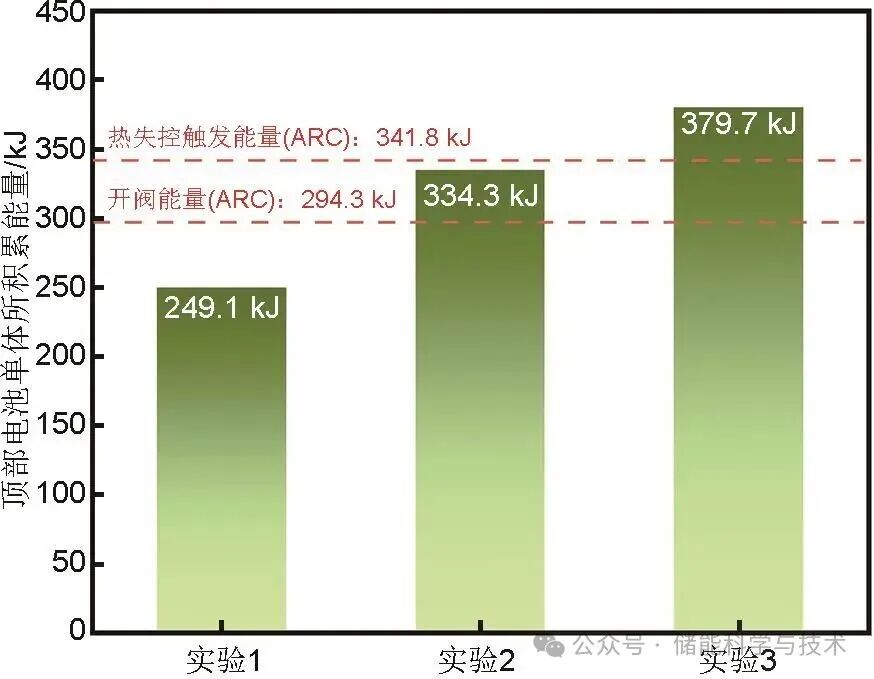

經式(2)計算，各組實驗中頂部電池單體所積累的能量如圖11所示。底部1節電池對頂部電池單體傳遞的能量為249.1 kJ，其在絕熱量熱數據計算的開閥能量界限以下，約占開閥能量的84.6%；底部2節電池對頂部每節電池單體傳遞的能量為334.3 kJ，恰在絕熱量熱數據所計算的開閥能量和熱失控觸發能量區間內，約占熱失控觸發能量的97.6%。實驗3中，頂部電池發生火蔓延，電池單體火蔓延觸發的能量邊界為379.7 kJ，與通過絕熱熱失控測試數據計算得到的熱失控觸發能量(341.8 kJ)僅相差37.9 kJ，證明了研究的準確性。
圖11 頂部電池單體能量積累情況
4.2 不同路徑傳熱
頂部電池的側面和底面直接受到火焰加熱，其火蔓延觸發能量由4部分組成，分別為來自底面的傳熱、來自側面的傳熱、自產熱、對流輻射散熱，如式(3)所示。由于在加熱過程中自產熱速率極小，且加熱持續時間較短，自產熱在這個過程中可以忽略不計。頂部電池在火焰的包裹下，通過對流輻射向環境的散熱也可忽略不計。

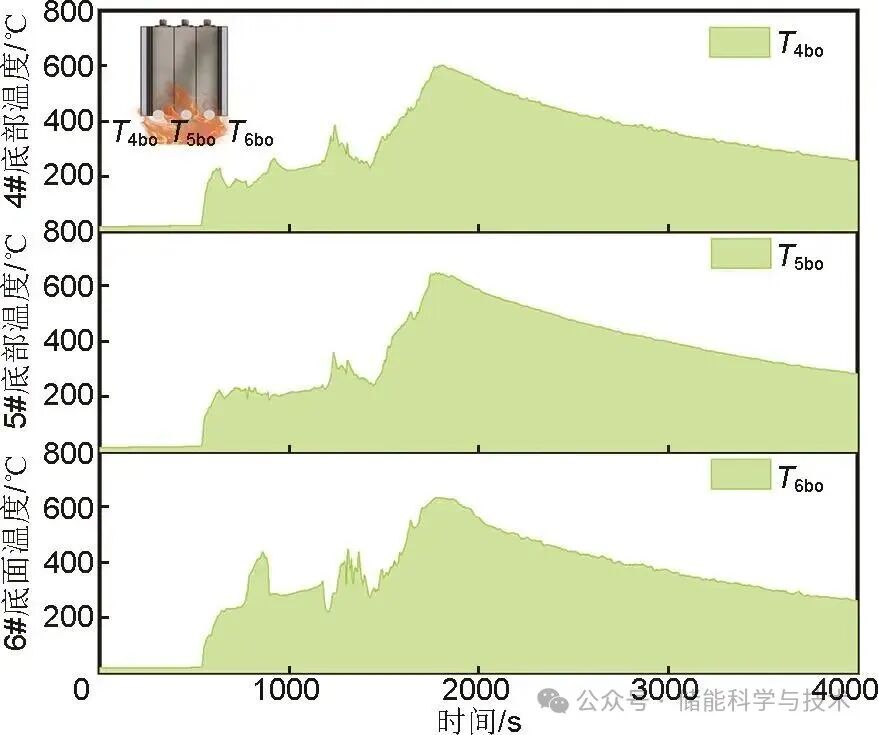

圖12為實驗3中頂部4#、5#、6#電池的底面溫度，其呈現相似的溫度變化趨勢，因此可以近似認為底部火焰對頂部電池的加熱是均勻的，頂部電池的底面積可以確定為加熱面積。但火焰對側面的加熱并不均勻，無法確認側面的加熱面積。本工作以4#、5#、6#電池底面溫度的平均值近似代表頂部電池底面的平均溫度Tbo，如式(4)所示。通過底面的傳熱量由式(5)計算，結合式(3)可以解耦火蔓延觸發能量Qtrig，分別得到頂部電池通過底面和側面的傳熱量占比，進一步為儲能系統的定向安全防護提供指導思路。
式中，Qtrig為頂部電池觸發能量，kJ；Qbo為頂部電池通過底面接收的熱量，kJ；Qside為頂部電池通過側面的傳熱量，kJ；Qself為電池自產熱，取值為0 kJ；Qdiss為散熱量，取值為0 kJ；Tbo為頂部電池底面的平均溫度，℃；T4bo、T5bo、T6bo分別為4#、5#、6#電池的底面溫度，℃；λ1為電池沿大面的導熱系數，取值為21.24 W/(m·℃)；Abo為電池底面面積，取值為0.0047 m2；σ1為電池底部與電池中心的距離，取值為0.106 m。
圖12 頂部電池底面溫度變化

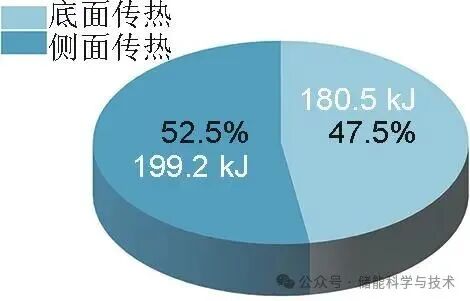

頂部電池通過底面和側面的傳熱量占比如圖13所示。在觸發頂部電池火蔓延的能量中，通過底面的傳熱量為180.5 kJ，占總觸發能量的47.5%；通過側面的傳熱量為199.2 kJ，占總觸發能量的52.5%。由此可見，兩個路徑的傳熱量占比相近，二者均為重要的傳熱路徑。
圖13 不同路徑傳熱量
4.3 能量傳遞機制

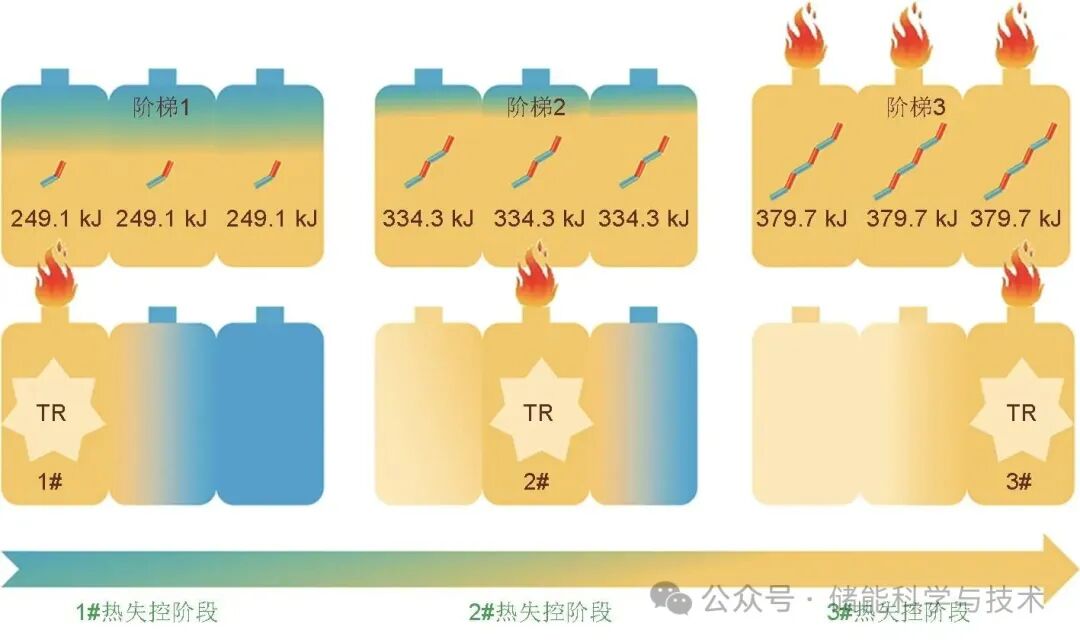

圖14總結了本工作雙層儲能電池火蔓延發生的能量傳遞機制：在底部1#電池經歷開閥排氣和熱失控后，頂部3節電池內部經歷了第一個溫升階梯，此時頂部電池積累能量249.1 kJ，但這些能量不足以引起熱失控和開閥；接著底部2#電池經歷開閥排氣和熱失控，頂部電池內部經歷第二個溫升階梯，內部能量積累至334.3 kJ，這些能量能夠引起開閥排氣，但距離觸發熱失控還需要45.4 kJ；然后底部3#電池經歷開閥排氣和熱失控，頂部3節電池內部經歷第三個溫升階梯，此時達到觸發熱失控所需要的能量邊界379.7 kJ，3節電池同時發生熱失控。在整個過程中，頂部電池通過兩個側面的傳熱占比52.5%，通過底面的傳熱占比47.5%。
圖14 能量傳遞機制
通過本研究可以發現，上層電池火蔓延的發生依賴于下層電池的橫向熱蔓延，因此為了避免火蔓延的發生及演變，應當在電池間布置適宜的隔熱材料，以控制下層電池的橫向熱蔓延；其次，本研究發現頂部電池積累的能量即使達到接近熱失控，在失去加熱源后也能自發地停止自產熱，且在火蔓延發生前有充足的時間(1061 s)進行人為干預，因此應當利用這一段黃金時間，及時進行消防滅火工作；最后，在電池模組設計過程中，應盡量避免電池底面和側面直接暴露于環境中，火蔓延發生時二者都為重要的傳熱路徑，因此可以在電池底部及側面布置隔熱材料。
5 結論
本工作通過開展雙層磷酸鐵鋰電池模組火蔓延實驗，設計雙層電池數量分別為1節、2節和3節的實驗方案，研究了100 Ah磷酸鐵鋰電池火蔓延特性及觸發過程的能量傳遞機制。以下為本工作主要研究結論：
（1）底部1節電池?zé)崾Э刂荒芤痦敳侩姵貑误w溫升120.9 ℃，不能誘發其開閥和熱失控；底部2節電池能引起頂部電池單體溫升162.6 ℃，能夠誘發其開閥，但不能觸發熱失控；底部增加到3節電池能夠觸發頂部3節電池同時發生熱失控。
（2）在火蔓延發生后，頂部電池峰值溫度為640.2 ℃，比底部電池高115.9 ℃(22.1%)；最大溫升速率為14.0 ℃/s，比底部電池高6.5 ℃/s(86.7%)，頂部電池具有更高的危險性。
（3）在火蔓延觸發過程中，底部電池依次發生開閥排氣和熱失控，頂部3節電池經歷近似相同的加熱過程，內部存在3段溫升階梯，在火焰射流階段的溫升速率為13.9~17.6 ℃/min，火焰烘烤階段的溫升速率為6.4~7.6 ℃/min。頂部電池在火焰射流階段的溫升速率約為火焰烘烤階段的2倍。
（4）在火蔓延觸發過程中，底部3節電池累計傳遞至頂部電池單體的能量分別為249.1 kJ、334.3 kJ和379.7 kJ。在這些能量中，通過底面?zhèn)鳠嵴急?7.5%，通過側面?zhèn)鳠嵴急?2.5%。
