摘 要 近年來，由于材料成本低廉、無資源限制和寬溫性能等優勢，鈉離子電池被看作鋰離子電池的替代路線而發展迅速。然而，關于鈉離子電池的火災特性研究遠落后于其商業化進程。本工作以方形鋁殼180 Ah鈉離子電池為研究對象，結合絕熱加速量熱儀與密閉壓力容器，系統探究了絕熱、外部加熱及0.5C過充三種濫用條件下的熱失控行為。結果表明：①電池在絕熱條件下自產熱溫度Tonset為115.92 ℃，熱失控觸發溫度Ttr為201.30 ℃，最高溫度Tmax為444.82 ℃。電池在熱失控過程中的最高溫升速率為2353.08 ℃/min，質量損失率為22.80%。②在加熱條件下，電池?zé)崾Э仄鹗紲囟燃s為171.83 ℃，熱失控最高溫度為484.51 ℃，熱失控后釋放混合氣體總量為123.25 L，主要由氫氣(35.39%)、二氧化碳(30.95%)、一氧化碳(19.16%)和乙烯(4.34%)等組成，電池質量損失率為24.98%。③在0.5C過充條件下，當過充SOC達到190.84%左右時，電池發生熱失控，熱失控最高溫度為573.60 ℃，熱失控后釋放混合氣體總量為200.26 L，主要由二氧化碳(29.08%)、氫氣(28.10%)、一氧化碳(20.79%)和乙烯(14.43%)等組成，電池質量損失率為47.96%。
關鍵詞 鈉離子電池；熱失控；絕熱環境；電熱濫用；產氣特性
近年來，鋰離子電池因其顯著的能量密度、循環性能和工作電壓等優勢，在消費、動力和儲能領域廣泛應用。與此同時，鋰離子電池的大規模應用，導致鋰資源的巨大消耗和鋰價大幅波動，引發了行業對潛在鋰資源短缺的關注和儲能系統替代方案的探索。相對鋰離子電池，鈉離子電池憑借儲量豐富、充放電速度快、循環壽命長和低溫性能優異等優點得到快速發展。2023年，鈉離子電池商業化進展加速，鈉離子電池在國內成功裝車。同時，我國鈉離子電池全球首條GWh級鈉離子電池產線產品下線，并完成了100 MW級鈉離子電池儲能系統示范應用。2024年，我國首個百兆瓦時級鈉離子儲能項目大唐湖北200 MWh鈉離子新型儲能電站一期工程50 MW/100 MWh投運。
鈉離子電池原理與結構同鋰離子電池類似，主要由正極、負極、隔膜和電解液組成。正極材料除了層狀金屬氧化物和聚陰離子化合物路線外，還增加了普魯士藍類化合物路線。負極材料主要包括軟碳、硬碳以及軟硬復合無定形碳。電解液的溶質由鈉鹽替代鋰鹽，電解液和鋰離子電池幾乎一樣。因此，鈉離子電池和鋰離子電池類似，同樣存在機械濫用、熱濫用、電濫用導致的電池?zé)崾Э?，且熱失控過程中會產生大量的燃爆氣體。然而，針對鈉離子電池的研究大多集中在電化學性能提升和電池內部材料的熱穩定性分析。Yue等和Mei等基于絕熱加速量熱儀(adiabatic accelerating rate calorimeter，ARC)研究分析了絕熱環境下18650型1.3 Ah、方形鋁殼70 Ah鈉離子電池的熱失控特性，得到了電池的自產熱、安全閥開啟、熱失控觸發和熱失控最高溫度，并與磷酸鐵鋰和三元鋰電池進行對比評價。Li等研究了70 Ah商用鈉離子電池因過熱而產生的熱失控特性，對比了不同加熱功率對鈉離子電池?zé)崾Э貍鞑ズ腿紵袨榈挠绊憽，F(xiàn)階段，針對商用大容量(>100 Ah)鈉離子電池的熱失控研究相對較少，尤其是鈉離子電池在不同濫用條件下的熱失控產氣特性，如產氣組分、產氣體積等參數。
本工作以180 Ah鈉離子電池為研究對象，實驗研究該電池在絕熱狀態下的熱失控行為，獲得了大容量鈉離子電池在不同階段的特征溫度。采用加熱、過充兩種濫用方式，研究電池不同位置處的溫度、電壓及產氣體積，并分析了電池在兩種濫用條件下的產氣組分。通過對實驗結果的分析，180 Ah鈉離子電池在加熱條件下的熱失控行為與磷酸鐵鋰電池更為接近，在過充條件下的熱失控行為與三元鋰電池更為接近，其熱失控火災危險性介于磷酸鐵鋰和三元鋰電池之間。相關研究結果可為鈉離子電池應用過程中的消防安全設計提供參考。
1 實驗設計
1.1 實驗樣品
以方形鋁殼180 Ah鈉離子電池單體為研究對象，電池能量密度約為110 Wh/kg，電池的相關參數見表1，實物如圖1所示。

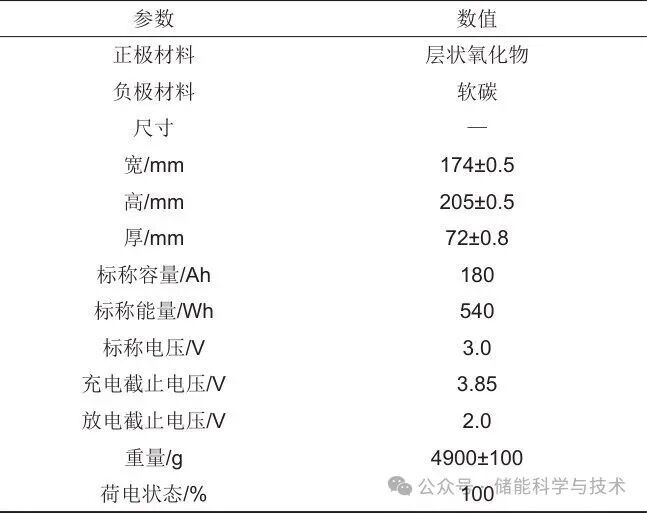

表1 實驗用電池基本參數

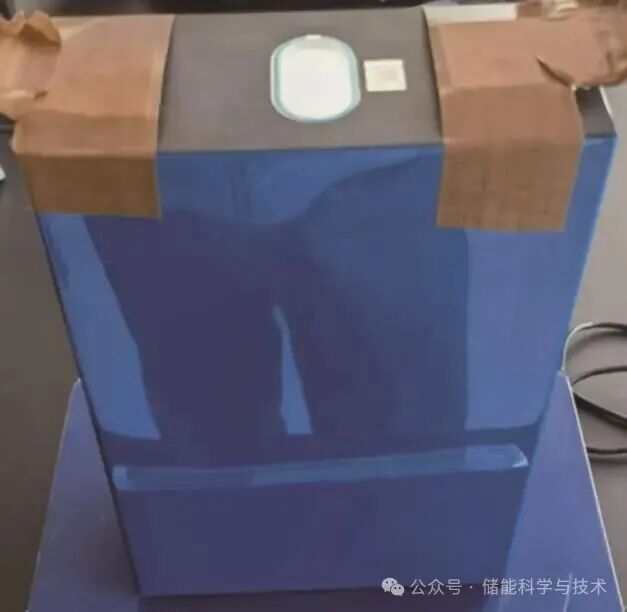

圖1 電池實物
1.2 實驗裝置和測試方案
（1）絕熱加速量熱實驗
使用絕熱加速量熱儀研究電池在絕熱條件下的“自產熱-開閥-熱失控”過程。裝置設置最高溫度315 ℃，自產熱溫升速率檢測閾值為0.02 ℃/min，溫度步長為5.0 ℃。實驗前，使用充放電循環儀對樣品電池進行充放電，使得樣品電池在測試之前處于100%荷電狀態(state of charge，SOC)。電池表面布置熱電偶，用于記錄實驗過程中電池表面的溫度變化，采用金屬夾板固定電池的兩個大面。實驗裝置及電池表面溫度測點如圖2、表2。

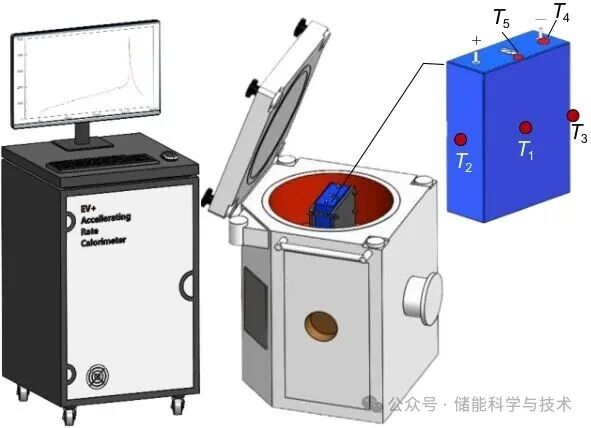

圖2 絕熱加速量熱儀

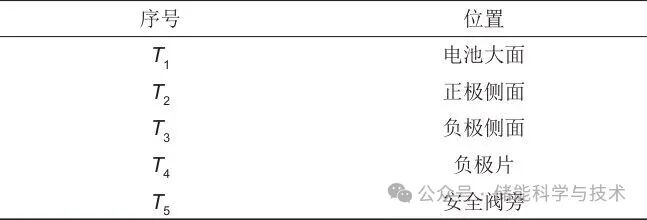

表2 絕熱條件下電池表面溫度測點
（2）單體電池?zé)崾Э卦囼?yàn)
利用密閉壓力容器，對電池進行加熱和過充觸發電池發生熱失控，壓力容器內部空間為320 L。容器配套有抽真空系統、充氮系統、加熱系統和氣體采樣系統，同時集成了壓力傳感器和多路熱電偶等數據采集系統，用于測試實驗過程中電池表面溫度、電壓和容器壓力。電池采用雙面加熱的方式，加熱板尺寸為140 mm×180 mm×2 mm，加熱板下方布置熱電偶，用于反饋加熱板的溫度，控制加熱的溫升速率。在加熱板與電池表面未覆蓋的位置中間布置熱電偶，用于測量電池兩個大面的溫度。同時，在電池側面、負極、安全閥旁布置測溫點，對比不同位置處的溫度差異。實驗裝置及電池表面溫度測點如圖3、表3。

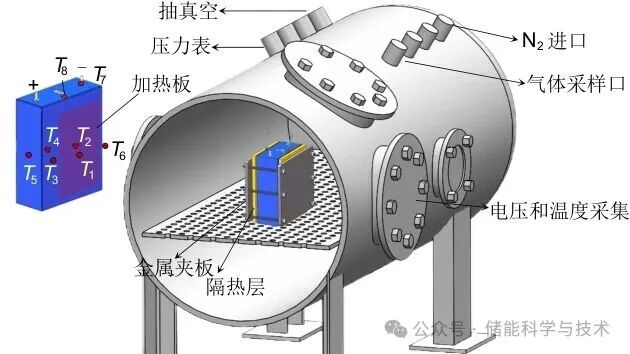

圖3 電池?zé)崾Э卦囼?yàn)裝置

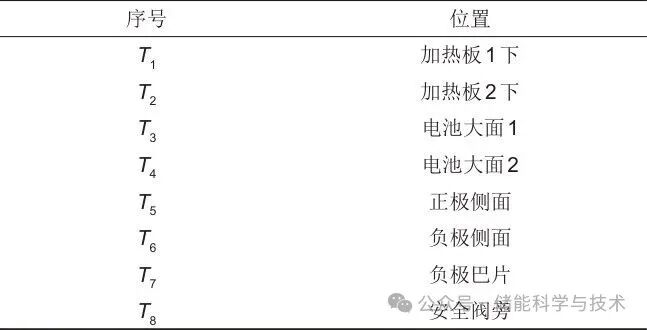

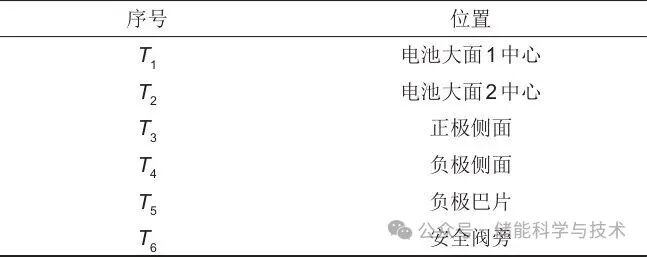

表3 加熱條件下電池表面溫度測點
表4 過充條件下電池表面溫度測點
2 結果與討論
2.1 絕熱條件下電池?zé)崾Э靥匦苑治?/strong>
圖4給出了在絕熱條件下電池?zé)崾Э剡^程中表面溫度和溫升速率變化情況。絕熱環境下電池?zé)崾Э剡^程可以通過自產熱溫度(Tonset)、熱失控觸發溫度(Ttr)和熱失控最高溫度(Tmax) 3個特征溫度點劃分為3個階段。當樣品電池表面溫升速率等于0.02 ℃/min時，研究認為電池內部開始產熱，定義表面溫度為Tonset。從圖中可以得出，該電池的自產熱溫度Tonset為115.92 ℃。進入自產熱階段，此階段中電池處于絕熱環境，ARC罐內的溫度始終與電池溫度相同。當溫度處于90～120 ℃時，電池負極表面形成的鈍化SEI膜便開始熔化，導致電池負極與電解液發生反應，產生更多熱量。同時隨著溫度的不斷升高，電池材料內部的化學反應產生大量氣體，電解液隨溫度升高而蒸發，導致電池內部壓力升高。當壓力達到電池安全閥的承載壓力上限時，電池安全閥開啟。隨著電池的自熱反應開始加速，電池中的隔膜在高溫下收縮，導致電池內部發生短路。同時，電解液分解并與電極材料發生反應，內部短路和各種化學反應產生大量熱量，溫度升高加速了內部化學反應，造成了電池的升溫速率不斷增大。當電池溫升速率超過3 ℃/s時，認為電池發生熱失控。從圖中可以得出，熱失控觸發溫度Ttr為201.30 ℃，最高溫度Tmax為444.82 ℃。電池在熱失控過程中的最高溫升速率為2353.08 ℃/min，對應電池表面溫度為271.92 ℃。不同于磷酸鐵鋰電池，鈉離子電池在開閥后未發生明顯的溫度下降，且安全閥的開啟與熱失控觸發的時間非常接近。圖5為電池其他測點處溫度變化，正極側面、負極側面、負極巴片和安全閥旁的最高溫度分別為454.22 ℃、453.22 ℃、360.63 ℃和367.79 ℃。實驗后的電池如圖6所示，測量電池質量，得到電池質量損失率為22.80%。

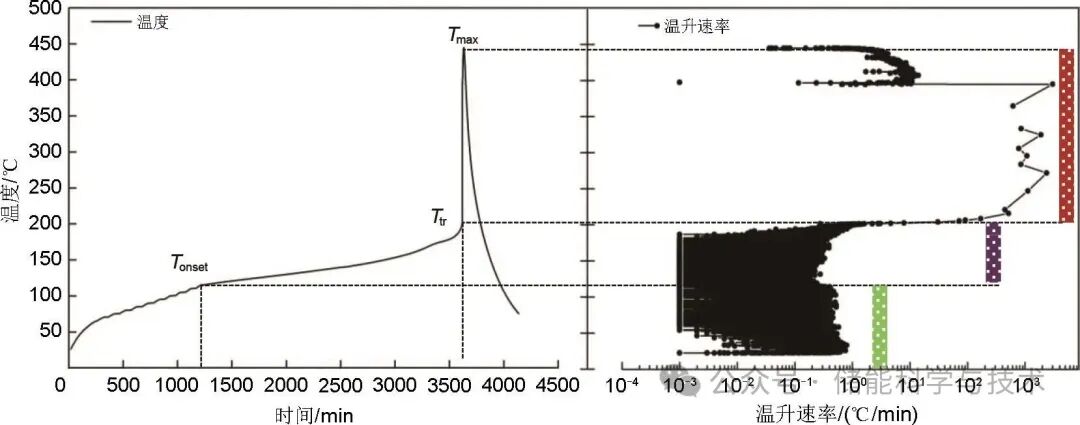

圖4 絕熱條件下電池表面溫度和溫升速率變化情況

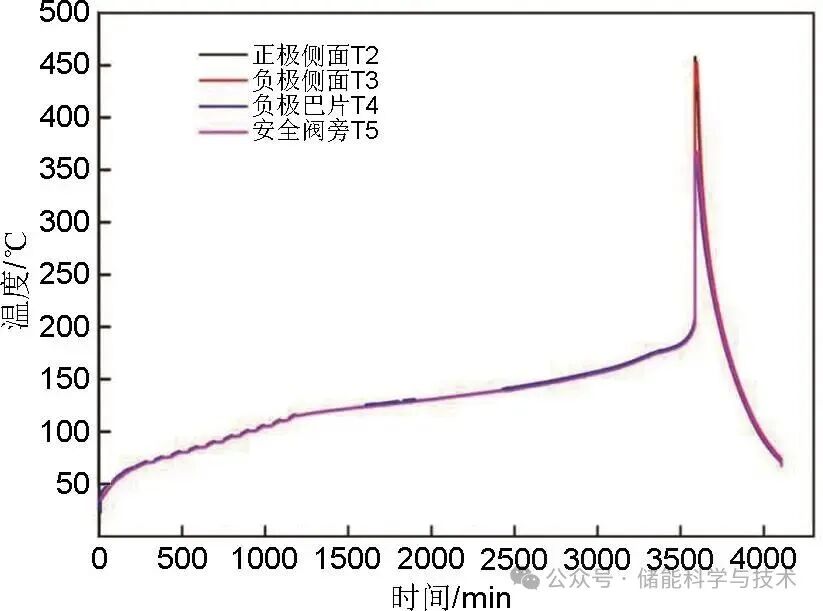

圖5 絕熱條件下電池其他位置溫度變化情況

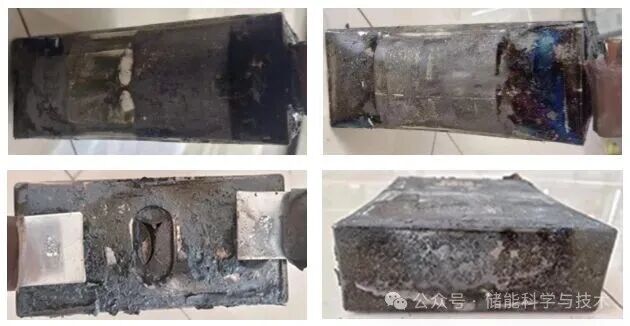

圖6 試驗后電池實物
2.2 加熱條件下電池?zé)崾Э販囟扰c產氣特性分析
選擇功率為800 W加熱板設置在電池兩個大面，并在加熱板下方布置熱電偶，用于加熱溫升速率控制。在兩側放置云母隔熱板以減少散熱，將電池、加熱板和隔熱板用夾具固定后放置于壓力容器內支架上。采用程控加熱器對電池兩面同時加熱，溫升速率設置為7 ℃/min。在電池表面布置8個熱電偶測溫點(T1～T8)。圖7為電池在雙面加熱條件下各測點溫度變化。由圖可知，試驗開始后，加熱板表面溫度持續升高，電池溫度隨之升高。加熱至約1710 s時，電池表面溫度迅速上升，溫升速率超過加熱速率，電池發生熱失控。電池大面測點T3和T4最高溫度分別為484.51 ℃和537.00 ℃。電池側面測點T5和T6發生了脫離。負極巴片測點T7和安全閥旁測點T8最高溫度分別為367.30 ℃和434.65 ℃。隨后，電池內部反應基本停止，溫度逐漸下降。從結果可以看出，鈉離子電池安全閥開啟時間與熱失控發生的時間幾乎重合，該特性與現有文獻中所述三元鋰電池接近，但熱失控最高溫度比三元鋰電池低，更接近于磷酸鐵鋰電池。實驗后對電池稱重，質量損失率為24.98%。
圖7 加熱條件下電池溫度曲線
圖8(a)為320L密閉壓力容器內壓力變化曲線。當電池發生熱失控時，容器內壓力迅速上升，隨后開始下降。當容器內溫度恢復至室溫25 ℃且壓力穩定時的艙內壓力為142.60 kPa。利用理想氣體狀態方程來計算壓力容器內的氣體量：

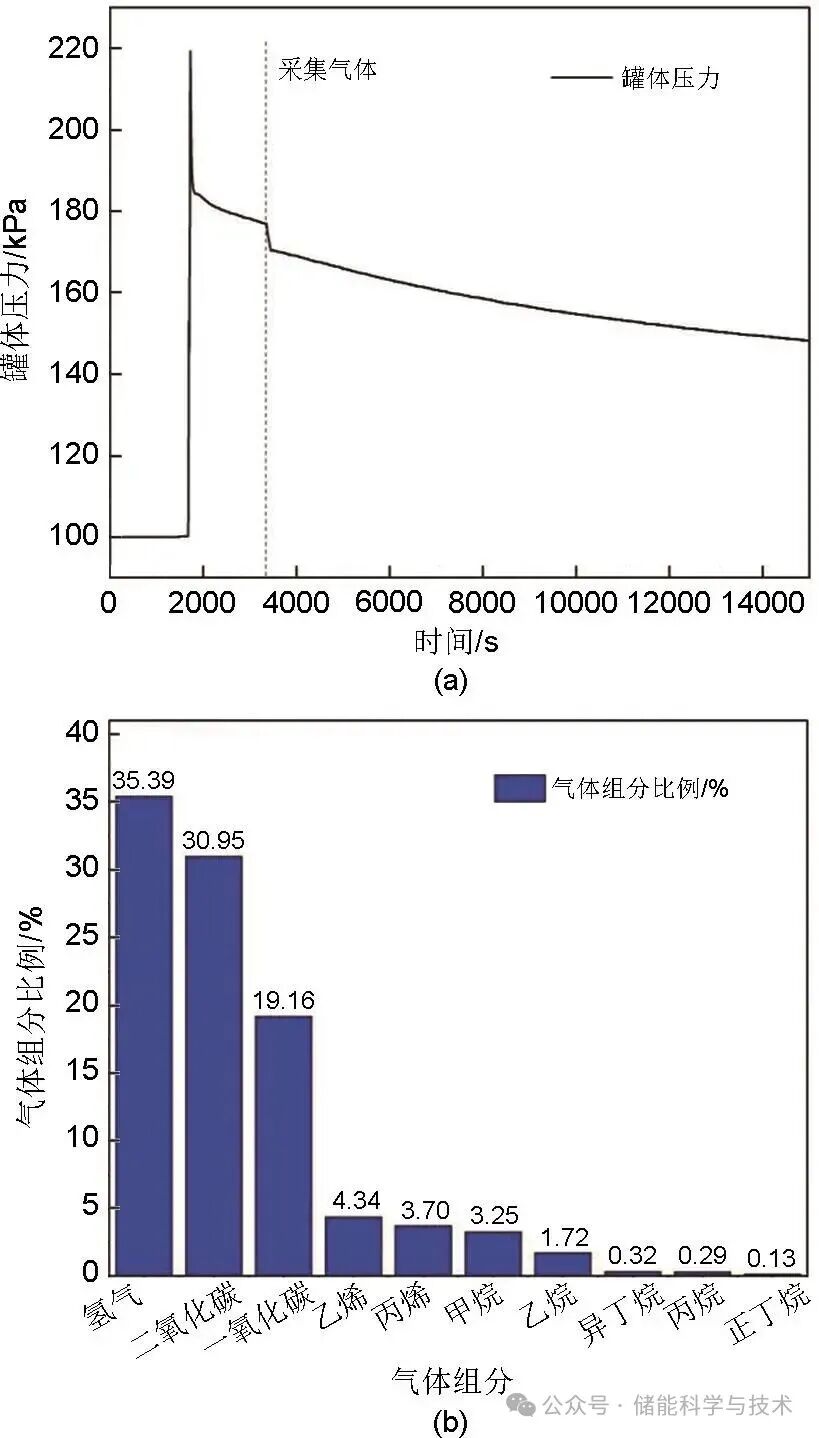

圖8 (a) 加熱條件下密閉容器內壓力變化；(b) 電池?zé)崾Э蒯尫艢怏w各組分體積比
式中，n為壓力容器內混合氣體的物質的量；p為壓力容器內壓力，kPa；V為壓力容器容積，L；R為氣體常數，R=8.3145 L·kPa/(mol·K)；T為混合氣體溫度，K。
根據式(1)計算得到初始條件下(p=101.3 kPa、T=25 ℃)壓力容器內的氣體為12.9 mol，熱失控后(p=142.6 kPa、T=25 ℃)壓力容器內的氣體為18.4 mol，二者間差值即為電池?zé)崾Э睾筢尫艢怏w的物質的量，約5.5 mol，進一步與25 ℃室溫下氣體摩爾體積相乘，便可得到電池單體熱失控后釋放的混合氣體體積為123.25 L。
利用氣相色譜儀對分析電池?zé)崾Э禺a(chǎn)生的混合氣體成分，所得結果如圖8(b)所示。由圖可知，氫氣、二氧化碳和一氧化碳為混合氣體的主要組成部分，體積占比分別為35.39%、30.95%和19.16%，總占比超過85.50%，而其他氣體體積占比相對較低。由于產氣中包含大量氫氣，因此鈉離子電池在發生熱失控時同樣會帶來起火和爆炸風險。
2.3 過充條件下電池?zé)崾Э販囟扰c產氣特性分析
圖9為電池在0.5C過充條件下的電池溫度和電壓曲線，充電電流90 A。隨著過充時間的增加，電池溫度和電壓上升，6496 s時，電壓迅速升高至11.18 V，此時電池T1～T6測點對應的溫度分別為115.19 ℃、112.25 ℃、73.28 ℃、91.22 ℃、93.91 ℃和86.21 ℃。隨后，充電電流為0，停止充電，電壓回落為0。電池各測點溫度迅速升高，T1～T6測點對應的最高溫度分別為370.40 ℃、573.60 ℃、364.74 ℃、307.71 ℃、457.09 ℃和337.64 ℃。溫度變化趨勢與熱濫用類似，電池開閥與熱失控時間高度重合。整個過充過程中總計充入電量163.51 Ah，過充SOC達到了190.84%。實驗后對電池進行稱重，質量損失率為47.96%。從實驗現場來看，相比熱濫用，過充條件下鈉離子電池?zé)崾Э睾笾車鷷?huì)殘留大量的碳顆粒，且電池結構被嚴重破壞，導致了過充條件下鈉離子電池的質量損失率更高。

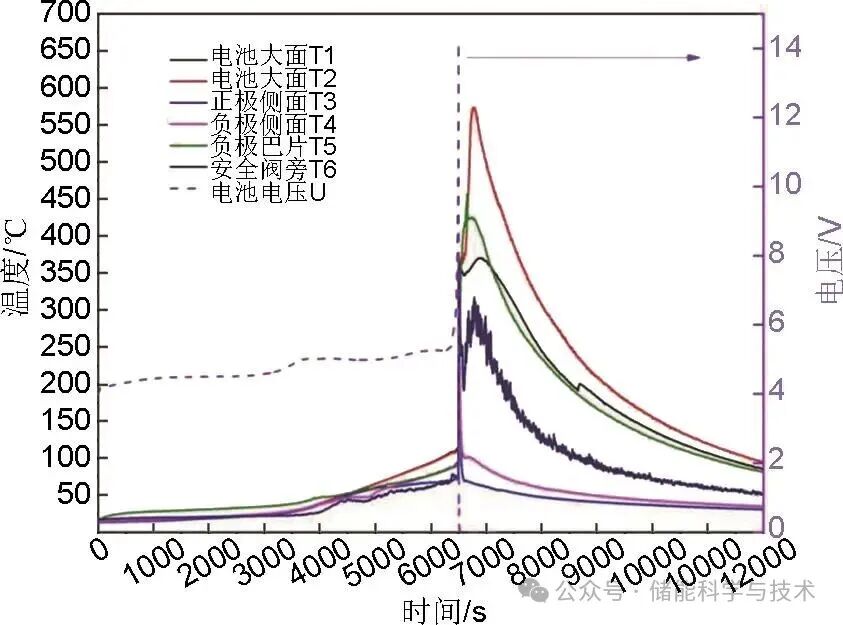

圖9 過充條件下電池溫度曲線
圖10(a)為320 L壓力容器內的壓力變化曲線。當電池發生熱失控時，容器內壓力迅速上升，最高達到518.40 kPa，隨后開始下降。當容器內溫度恢復至室溫25 ℃且壓力穩定時的艙內壓力為231.70 kPa。利用理想氣體狀態方程計算電池?zé)崾Э禺a(chǎn)氣量為200.26 L。圖10(b)為電池?zé)崾Э禺a(chǎn)生的混合氣體成分，由圖可知，二氧化碳、氫氣、一氧化碳、乙烯為混合氣體的主要組成部分，體積比分別為29.06%、28.10%、20.79%和14.43%，總占比超過92.38%，而其他氣體體積比相對較低。相比于加熱，過充條件下熱失控產生的氣體中乙烯的占比有所增加。原因在于在過充時，電池整體的溫度較高，電解液反應更劇烈，碳酸酯類電解液在高溫下發生還原反應生成更多乙烯。

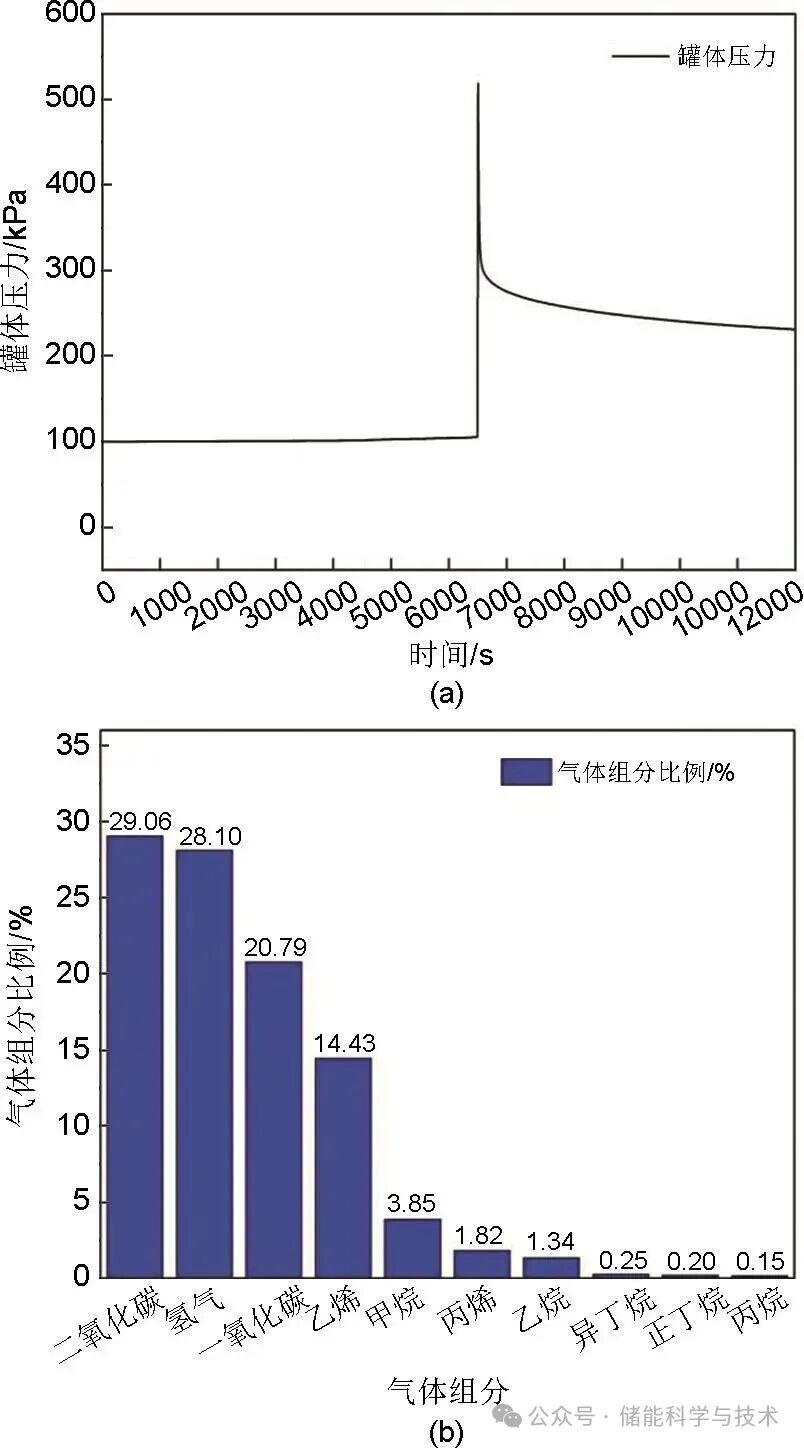

圖10 (a) 過充條件下密閉容器內壓力變化；(b) 電池?zé)崾Э蒯尫艢怏w各組分體積比
Fig. 10 (a) Pressure evolutions within the sealed container; (b)Volume ratio of gas components released from thermal runaway of the battery under overcharge conditions
3 結論
以180 Ah鈉離子電池為研究對象，開展了電池在絕熱、加熱和0.5C過充三種實驗條件下的熱失控實驗，得到了該電池的溫度、溫升速率、電壓和產氣變化，同時分析了實驗結果，得出主要結論如下：
（1）在絕熱環境下，通過分析樣品電池表面溫度曲線，得到電池在絕熱條件下的自產熱溫度Tonset、熱失控觸發溫度Ttr和最高溫度Tmax分別為115.92 ℃、201.30 ℃和444.82 ℃。熱失控過程中最高溫升速率為2353.08 ℃/min。
（2）在加熱條件下，電池?zé)崾Э仄鹗紲囟燃s為171.83 ℃，熱失控最高溫度為484.51 ℃，熱失控后釋放混合氣體總量為123.25 L，主要由氫氣(35.39%)、二氧化碳(30.95%)、一氧化碳(19.16%)和乙烯(4.34%)等組成，電池質量損失率為24.98%。在0.5C過充條件下，當過充至SOC達到190.84%左右時，充電電流急劇降低，電池發生熱失控，熱失控最高溫度為573.60 ℃。熱失控后釋放混合氣體總量為200.26 L，主要由二氧化碳(29.08%)、氫氣(28.10%)、一氧化碳(20.79%)和乙烯(14.43%)等組成，電池質量損失率為47.96%。
（3）通過對實驗數據的分析得出，在熱濫用條件下，電池?zé)崾Э氐淖罡邷囟群唾|(zhì)量損失率與磷酸鐵鋰電池特性更為接近；在過充條件下，電池過充電SOC和質量損失率與三元鋰電池特性更為接近。同時，在兩種濫用條件下，鈉離子電池開閥時間與熱失控時間高度重合，該特性與三元鋰電池更為接近。l
