引言
隨著基于逆變器的可再生能源（如太陽能、風能和儲能系統）在能源結構中的占比逐漸擴大，電網需應對間歇性增強的問題并維持穩定性。過去，這一穩定性主要由大型旋轉同步發電機提供，它們能夠承擔關鍵的構網功能，包括慣性支撐、電壓調節、頻率支持和故障穿越能力。隨著同步發電機逐步淘汰，可再生能源系統也需提供同等的穩定性支持。構網型逆變器作為一種清潔技術，可替代傳統的旋轉電機，解決電網穩定性挑戰。本文呼吁系統運營商（ISO）通過市場激勵、更新并網標準以及優先推廣這一先進技術的監管框架，加速構網型系統的應用。
何為構網型技術？
構網型技術對電網穩定性的作用，猶如汽車的減震器——能夠抑制波動，確保系統平穩運行，甚至在擾動發生時也能保持穩定。正如沒有減震器的車輛可能失控，缺乏有效阻尼措施的電網也可能引發停電。傳統上，這一功能由化石燃料驅動的同步發電機通過機械慣性和旋轉能量來實現，以穩定電壓和頻率。而構網型逆變器能夠獨立建立并調節電網電壓和頻率，并在亞周期級別響應電網擾動，實現相同的穩定效果。
為何構網型技術至關重要？
當前電網正從化石燃料同步發電轉向基于逆變器的可再生能源系統，例如太陽能與風能，這一轉型為電網運行帶來了創新與進步的空間。大多數可再生能源系統采用跟網型逆變器，其依賴外部電網電壓和頻率作為參考來發電。隨著電網中此類跟網型可再生能源占比提高，若不加以管理，電網穩定性將逐漸下降。在弱電網條件下，維持跟網型逆變器所需的穩定電壓和頻率將變得困難。因此，必須引入構網型逆變器，使其能夠獨立維持電壓和頻率，無需依賴外部參考。
構網型逆變器并非僅專注于構網功能——它們也可像跟網型逆變器一樣接受調度，提供類似的功率與能源服務。然而，加入構網型逆變器能夠確?，F(xiàn)有及未來的跟網型可再生能源在擾動期間有效運行并持續供電，從而在提升可再生能源占比的同時，增強電網韌性。
1）同步電機、2）僅電網跟隨和3）電網形成情況下的電網電壓穩定性
構網型逆變器的能力與優勢

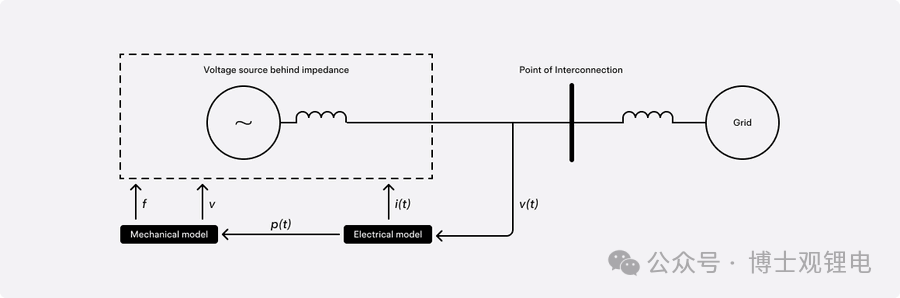

構網型逆變器控制
構網型逆變器作為穩定的電壓源，可在毫秒級別響應電網擾動，與同步電機類似。電網擾動十分常見，可能由設備故障、惡劣天氣或網絡攻擊等多種原因引發。
與傳統的跟網型系統相比，構網型逆變器在應對電網擾動時具有以下幾項顯著優勢：
電壓調節能力：可響應亞周期級別的電壓偏差，根據需要提供或吸收無功功率，支撐電壓穩定。
故障電流能力：能夠提供故障電流，在電網故障（如短路或其他擾動）期間及之后繼續保持運行，不會脫網或跳閘。
頻率調節能力：通過下垂控制與虛擬慣性提供頻率支持，在擾動期間維護電網頻率穩定。
黑啟動能力：可在無外部電源的情況下啟動電網恢復。
構網型逆變器在極端電網條件（包括弱電網和不穩定狀態）下仍能提供電壓調節、頻率調節和故障穿越等功能。這些優勢對推動高比例可再生能源并網至關重要。相比之下，跟網型逆變器僅在電網強健穩定時才能發揮類似作用。
電壓調節
構網型逆變器通過快速響應瞬時電壓偏差，提供或吸收電流以抵消變化，從而實現電壓調節。這一特性在弱電網或孤島微網中尤其重要，因此類場景中往往缺乏傳統同步發電機。
在逆變器層面，構網模式運行有兩大優勢：
逆變器可維持自有電壓參考，無需依賴電網提供純凈、無諧波的電壓波形——這對弱電網是一大常見挑戰。與同步發電機類似，這種自依賴能力不僅使構網型逆變器可持續運行，還能為附近的跟網型資源創造更堅強穩定的電網環境。
部分構網型逆變器可極速響應電壓擾動并實施校正。與同步發電機相同（而與跟網型逆變器不同），它們可在亞周期級別對電網擾動做出反應。
構網型逆變器對電壓擾動的亞周期響應
故障電流能力
現代逆變器均設計有故障穿越能力，使其在電網擾動期間持續運行并支撐電壓恢復。盡管跟網型和構網型逆變器均具備該能力，但其實現方式有顯著差異。本節重點討論二者在故障電流生成機制和電流類型上的區別。
電網故障期間，電壓下降且失穩。跟網型逆變器常因電網電壓不穩定而難以“跟隨”，可能陷入不斷嘗試與電網同步的“尾隨”循環，反而因錯誤的測量和功率輸出加劇系統不穩定。構網型逆變器處理此類情況更為高效。與傳統同步發電機類似，它們作為阻抗背后的電壓源，可提供穩定響應，避免出現跟網型逆變器的“尾隨”行為。
除故障電流的生成方式外，故障電流的類型也極為重要。輸電網依賴保護繼電器來檢測短路等異常事件并將其隔離。這些繼電器通過分析電壓和電流測量值，識別已知事件模式。這些模式通常基于對稱分量法——一種將每相電壓和電流測量值轉換為正、負、零序分量的數學方法。
當故障發生在構網型逆變器附近時，其響應與同步發電機產生的電流成分高度一致。不平衡故障發生時，故障電流的序分量貢獻取決于電源與故障點之間的阻抗特性。這種故障行為與傳統同步發電機非常相似，保持了與既有保護技術（如距離保護和方向保護）的兼容性。因此，采用構網型逆變器可能無需對電網現有保護系統進行重大且昂貴的更新。
頻率調節
構網型逆變器可通過下垂控制和虛擬慣性提供頻率支持。在同步發電機減少導致系統機械慣性降低的背景下，這一能力尤為關鍵。在通過虛擬慣性提供頻率支持時，構網型逆變器會根據頻率變化調整其功率輸出——其對頻率變化率的響應近乎瞬時且按比例實現，有助于減少電力系統頻率波動，并在擾動期間穩定電網。跟網型逆變器也可提供頻率支持，但無法達到構網型逆變器與同步發電機相同的亞周期響應速度。
例如，當某電源突然脫網，電網頻率會因發電不足而下降。同步電機的轉子（必須以電網頻率旋轉）會隨電網頻率減慢。轉速下降時，其自然釋放的功率可抵消頻率跌落。構網型逆變器可模擬該行為以支持頻率，但其響應還可根據電網具體需求進行調節并隨時間優化。而同步發電機的響應由其物理特性決定，不可更改。
構網電壓源型逆變器和跟網電流源型逆變器對頻率擾動的示例響應
黑啟動能力
在停電或全系統故障發生時，系統恢復依賴于可獨立建立穩定電壓和頻率的能源，即所謂黑啟動能力。構網型逆變器可作為穩定電源提供黑啟動功能，使電網恢復無需依賴外部電壓或電源。
傳統同步發電機需要外部電力來啟動其泵和壓縮機。為實現黑啟動，這些發電機需額外的現場電源。因此，電網運營商依賴預先指定的、配備此類額外設備的黑啟動電廠。
構網型儲能系統（ESS）是黑啟動操作的理想選擇，因其具備儲能能力且輔助負載需求極低。與跟網型逆變器不同，構網型電池可獨立建立電壓波形，為局部區域供電，無需依賴附近的同步發電機。一旦運行，這些逆變器可通過提供穩定電壓和頻率，啟動跟網型可再生能源（如太陽能和風電場）。
黑啟動過程首先隔離關鍵電網段，有選擇地激活負載和輸電線路。每個構網型電池電站在其分配段內提供穩定電壓參考。電壓穩定后，電池可為輔助負載供電，恢復傳統電廠或啟動跟網型可再生能源。各段穩定后，逐步同步并重新連接，負荷分階段引入。

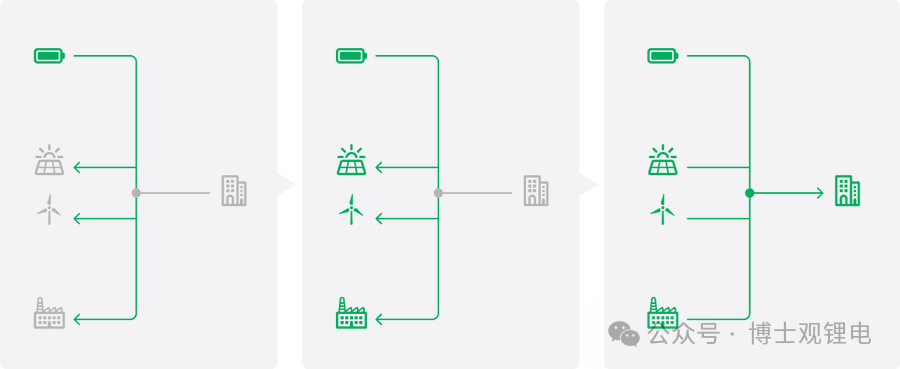

基于簡化電網的具備構網功能逆變器的黑啟動
關于構網型逆變器的常見誤解
“短路電流是電網強度最佳指標”
一種常見誤解是，短路電流越高，電網強度越大。傳統上，同步電機既提供短路電流，也作為構網電壓源，因此短路電流測量值可近似反映與構網源的電氣距離。然而，構網型逆變器可在不明顯貢獻短路電流的情況下支撐電壓，因此這類測量值可能不再是電網強度的可靠指標。
“逆變器無法提供足夠短路電流，難以確保保護正常動作”
通常，構網型逆變器可提供約120%額定容量以內的短路電流。若系統需提供相對于逆變器容量更高的故障電流，可通過增布逆變器提升短路電流水平。
輸電網級的保護繼電器方案和故障檢測并不高度依賴大故障電流。然而在配電網級，保護方案通常依賴高電流水平，因此可能需要更高故障電流源才能按原方式工作。
“鎖相環（PLL）本質不可靠”
PLL是逆變器中的測量算法，用于確定電網電壓頻率或相量。其通過調整逆變器內部頻率和相位以實現與電網同步，常見于跟網型逆變器，用于將其輸出與外部電網參考同步以實現電力輸送。
一種常見誤解是，PLL在弱電網上本質不可靠，因此應避免使用。首先，現代PLL已更穩定，比舊型號更利于維護電網穩定。其次，構網型逆變器可獨立建立堅強的電壓和頻率參考，無需外部信號。這一參考使PLL可靠運行。因此，PLL可與構網源協同工作，實現快速功率調度，且不損害系統穩定性。
“構網型技術可防止頻率事件中的電壓暫降”
電壓暫降是頻率擾動期間功率傳輸增加的自然結果，與發電類型或控制方法無關。構網型逆變器與同步發電機無法阻止此類暫降；這是一項必要權衡，因?yàn)樗鼈兊闹饕饔檬菍箶_動，防止本地相角快速變化。此類事件的首要目標是保持同步并穩定電網頻率。一旦電網重新同步且不同區域間相角分離減小，網絡電壓即可恢復。
結論
隨著能源結構轉向可再生能源，采用構網型逆變器對建設穩定、有韌性且可靠的電網至關重要。為推進這一轉型，構網型逆變器必須成為所有基于逆變器的系統的標準配置。通過市場激勵和ISO標準鼓勵采用構網型逆變器，將助力構建支持高比例可再生能源并保持穩定可靠運行的未來電網。
