執行摘要
可再生能源并入全球電網正在改變電網穩定性和可靠性的格局。隨著長期穩定電網的傳統同步電機逐步淘汰，必須采用新技術來填補這一關鍵角色。本白皮書探討了電網形成技術對于電網穩定性的重要性，以及為何獨立系統運營商 (ISO) 應激勵采用電網形成逆變器，以確保電網的可靠性和韌性。
目錄
04 引言
什么是構網？
為何構網技術至關重要？
構網逆變器的能力和優勢
常見誤解
結論
引言
隨著基于逆變器的可再生能源（如太陽能、風能和電池）在整體能源結構中的比例越來越大，需要解決方案來管理日益增加的間歇性并維持電網穩定性。歷史上1，穩定性由大型旋轉同步發電機提供，這些發電機提供了關鍵的構網功能，包括慣性、電壓調節、頻率支持和故障穿越能力。隨著這些同步發電機逐步淘汰，可再生能源系統需要提供相同的穩定性特性。構網逆變器為傳統旋轉機械提供了一個清潔的替代方案，并為電網穩定性的挑戰提供了解決方案。本文主張獨立系統運營商 (ISO) 通過市場激勵措施、更新的并網標準和優先考慮此先進技術的監管框架，來加速構網系統的采用。
1 Y. Cheng 等人，“高比例基于逆變器資源的電網中的真實次同步振蕩事件”，《IEEE 電力系統匯刊》，第 38 卷，第 1 期，第 316–330 頁，2023 年 1 月，doi: 10.1109/TPWRS.2022.3161418。
什么是構網？
構網對電網穩定性的貢獻很像汽車的減震器——它能抑制波動并保持平穩運行，即使在擾動期間也是如此。正如沒有減震器的車輛可能會失控一樣，沒有適當阻尼的電網可能會經歷停電。傳統上，基于化石燃料的同步發電機通過使用機械慣性和旋轉能量來穩定電壓和頻率，從而執行此構網功能。構網逆變器可以通過獨立建立和調節電網電壓和頻率，并亞周期響應以抵消電網擾動，來實現相同的穩定功能。
從基于化石燃料的同步發電向基于逆變器的可再生能源系統（如太陽能和風能）的持續轉變，為電網運行的創新和進步創造了新的機遇。大多數可再生能源系統使用電網跟隨 (grid-following) 逆變器，這些逆變器以外部電網電壓和頻率為參考來發電。隨著電網并入更多此類電網跟隨式可再生能源以替代傳統能源，如果管理不當，電網穩定性將會下降。在這些弱電網條件下，維持電網跟隨逆變器所需的穩定電壓和頻率變得具有挑戰性。這就需要引入能夠獨立維持電壓和頻率而不依賴外部電源的構網逆變器。
構網逆變器并非專門用于執行構網功能——它們可以像電網跟隨逆變器一樣被調度，因此可以提供類似的功率和能量服務。然而，增加構網逆變器可確保現有和未來的電網跟隨可再生能源能夠有效運行并在擾動期間持續供電。這使得在保持電網韌性的同時，能夠更大程度地整合可再生能源。
圖 1. 電網電壓穩定性：(1) 同步電機，(2) 僅電網跟隨，(3) 構網
構網逆變器的能力和優勢
電網形成逆變器作為穩定的電壓源運行，可以像同步電機一樣在毫秒級別響應電網擾動。電網擾動很常見，可能由各種問題引起，包括設備故障、惡劣天氣甚至網絡攻擊。
圖 2. 構網逆變器控制
在響應電網擾動時，這些構網逆變器相比傳統電網跟隨系統提供了幾個關鍵優勢：
電壓調節
它們可以響應亞周期電壓偏差，并根據需要提供或吸收無功功率，支持電壓穩定性。
故障電流能力
它們能夠提供故障電流，并在電網故障（例如，短路或其他擾動）期間和之后繼續運行，而不會斷開或跳閘離線。
頻率調節
它們提供基于下垂控制的頻率支持和合成慣性，有助于在擾動期間管理電網頻率。
黑啟動能力
它們可以在停電期間啟動電網恢復，而無需外部電源。
構網逆變器在極端電網條件下（包括電網薄弱和不穩定時）提供電壓調節、頻率調節和故障穿越能力。隨著電網向更高水平的可再生能源滲透率邁進，這些優勢至關重要。相比之下，電網跟隨逆變器僅在電網強健穩定時才提供這些優勢。
電壓調節
構網逆變器通過快速響應瞬時電壓偏差，提供或吸收電流以抵消變化來調節電壓。這在傳統同步發電機可能缺失的弱電網或孤島微電網中特別有用。
在逆變器層面，以構網模式運行有兩個主要好處：
逆變器維持其自身的電壓參考，消除了對電網提供干凈、無諧波電壓波形的依賴——這是弱電網中的常見挑戰。與同步發電機類似，這種自給自足不僅使構網逆變器能夠運行，而且還為附近的電網跟隨資源創造了更強大、更穩定的電網。
一些構網逆變器能夠以驚人的速度響應電壓擾動以抵消它們。與同步發電機類似但不同于電網跟隨逆變器，它們可以亞周期響應電網擾動。下圖說明了這一點，圖中電網故障壓低了電壓的兩個相位（VB 和 VC），構網逆變器立即提供校正電流以抵消電壓降。
圖3. 電網形成逆變器對電壓擾動的亞周期反應
故障電流能力
現代逆變器設計具有故障穿越能力，使它們能夠在電網擾動期間繼續運行并支持電壓恢復。雖然電網跟隨和構網逆變器都提供此功能，但它們的方法顯著不同。本節討論用于產生故障電流的參考以及產生的電流類型。
在電網故障期間，電壓下降并變得不穩定。電網跟隨逆變器在這些條件下常常表現不佳，因?yàn)殡娋W(wǎng)電壓不夠穩定以供“跟隨”。它們可能會陷入一種“追尾”模式，不斷尋找與電網的同步，這可能會通過錯誤的測量和功率輸出加劇不穩定性。構網逆變器更有效地處理這些情況。像傳統的同步發電機一樣，它們充當阻抗后的電壓源，提供穩定的響應，而沒有電網跟隨逆變器中看到的“追尾”行為。
除了用于產生故障電流的參考之外，產生的故障電流類型也很重要。輸電網依賴保護繼電器來檢測短路和其他電網異常并將其與電網隔離。這些保護繼電器分析電壓和電流測量值并識別已知的事件模式。這些模式通?；趯?duì)稱分量法，這是一種將每相電壓和電流測量值轉換為正序、負序和零序分量的數學方法。
當故障發生在構網逆變器附近時，其響應反映了同步發電機產生的電流分量。當不平衡故障發生在構網逆變器附近時，故障電流序分量的貢獻遵循電源和故障點之間的阻抗特性。這種故障行為與傳統同步發電機非常相似，保持了與既有保護技術（例如距離保護和方向保護）的兼容性。因此，構網逆變器可能不需要對電網現有保護系統進行重大且昂貴的更新。
頻率調節
構網逆變器可以通過基于下垂的控制和合成慣性來提供頻率支持。由于同步發電機的減少導致系統機械慣性降低，這些行為在低慣性系統中至關重要。對于帶有合成慣性的頻率支持，電網形成逆變器根據頻率的變化調整其功率輸出——近乎瞬時且按比例地響應頻率變化率 (rate-of-change-of-frequency)，減少電力系統頻率的變化，并有助于在擾動期間穩定電網。電網跟隨逆變器也可以提供頻率支持，但無法實現構網逆變器和同步發電機所達到的亞周期響應。
例如，當電源意外斷開時，電網頻率會下降，因?yàn)椴辉儆凶銐虻陌l(fā)電來供應負載。同步電機的轉子（必須以電網頻率旋轉）會隨著電網減慢。當它減慢時，它會自然地耗散功率，從而抵消頻率下降。構網逆變器模仿這種行為以支持頻率，但具有額外優勢，即可以調整其響應以滿足特定的電網需求并隨時間進行調整。相比之下，同步發電機的響應由其物理特性決定且無法改變。

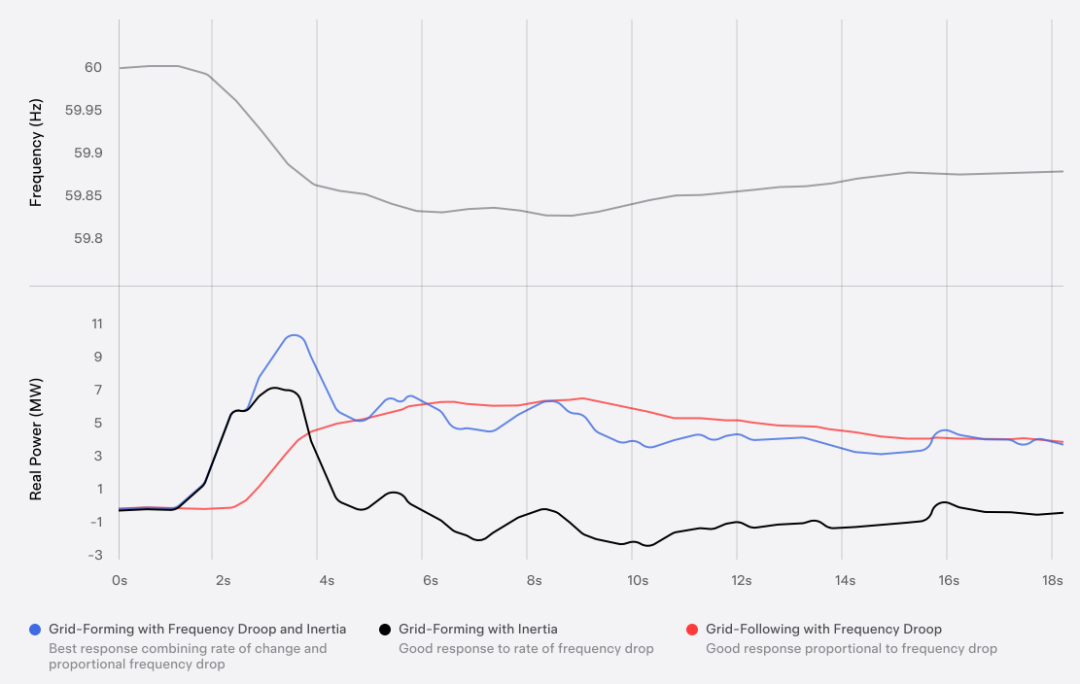

圖 4. 構網和跟網逆變器對頻率擾動的示例響應
黑啟動能力
在發生停電或全系統斷電的情況下，系統恢復依賴于能夠獨立建立穩定電壓和頻率的能源——這也稱為黑啟動 (blackstart)。構網逆變器可以通過充當穩定電源來提供黑啟動能力，使電網能夠恢復而不依賴于外部電壓或電源。
傳統的同步發電機需要外部電力來啟動其泵和壓縮機。為了提供電網黑啟動能力，這些發電機需要額外的現場電源。因此，電網運營商依賴預先指定的、配備此額外設備的具備黑啟動能力的電廠，使它們能夠在沒有電網電力的情況下重新啟動。
構網儲能系統 (ESS) 因其存儲的能量和最小的輔助負載要求而成為黑啟動操作的理想選擇。與需要外部電壓參考的電網跟隨逆變器不同，構網電池可以獨立建立電壓波形，為本地區域供電，而無需附近的同步發電機。一旦運行，這些逆變器可以通過提供其運行所需的穩定電壓和頻率，來啟動電網跟隨可再生能源（如太陽能和風能）。
黑啟動過程首先隔離關鍵的電網部分并有選擇地給負載和輸電線路通電。每個構網電池電廠在其指定部分提供穩定的電壓參考。一旦電壓穩定，電池可以為輔助負載供電以恢復傳統電廠或引導電網跟隨可再生能源并網。隨著各部分穩定下來，它們逐漸同步和重新連接，并分階段引入負載。此過程如圖 5 所示。
圖 5. 在簡化電網上使用構網逆變器進行黑啟動
關于構網逆變器的常見誤解
本節探討了關于構網逆變器的一些常見誤解，包括短路電流和鎖相環的使用。
短路電流
“短路電流是電網強度的最佳指標?！?/strong>
一個常見的誤解是，更高的短路電流表示更強的電網強度*。傳統上，同步電機既提供短路電流又提供構網電壓源，使得短路測量值成為到構網源電氣距離的粗略代表。然而，構網逆變器可以在不顯著貢獻短路電流的情況下支持電壓2，因此這些測量值可能不再是電網強度的可靠指標。
“逆變器無法提供足夠的短路電流以使保護裝置正確運行?！?/strong>
通常，構網逆變器提供的短路電流可達其額定容量的大約 120%。但是，如果系統需要提供相對于逆變器額定值更多的故障電流，則可以部署額外的逆變器來增加短路電流。
輸電級別的保護繼電器方案和故障檢測并不嚴重依賴高水平的故障電流。然而，在配電級別，保護方案通常依賴于高水平的電流，并且可能需要更高故障電流的源才能按原樣運行。
電網強度是指電網在正常運行和響應意外事件（例如發電機關閉或電力線路故障）時維持穩定電壓和電能質量的能力。強電網可以很快從這些擾動中恢復并繼續平穩運行。相比之下，弱電網更容易出現電壓不穩定甚至停電。隨著風能和太陽能等更多可再生能源的加入，維持足夠的電網強度變得越來越重要。
2 T. Ackermann, T. Prevost, V. Vittal, A. J. Roscoe, J. Matevosyan 和 N. Miller, “鋪平道路：一個沒有慣性的未來比您想象的更近”，《IEEE 電力與能源雜志》，第 15 卷，第 6 期，第 61–69 頁，2017 年 11-12 月，doi: 10.1109/MPE.2017.2723138。
鎖相環 (PLL) 可靠性
“鎖相環本質上是不可靠的?！?/strong>
PLL 是逆變器中的測量算法，用于確定電網電壓頻率或相量。它們調整逆變器的內部頻率和相位以與電網匹配，通常用于電網跟隨逆變器中，以將其輸出與外部電網參考同步以進行電力輸送。
一個常見的誤解是，PLL 在弱電網上本質上是不可靠的，因此任何使用它們的情況都不被看好。首先，現代 PLL 已變得更加穩定，并且比舊的 PLL 更擅長維持電網穩定性。其次，構網變器建立獨立于外部信號的強大電壓和頻率參考。此參考使得 PLL 能夠可靠運行。因此，PLL 可以與構網源一起有效運行，實現快速電力調度而不會影響系統穩定性3。
頻率事件期間的電壓暫降
“構網可以防止頻率事件期間的電壓暫降?！?/strong>
電壓暫降是在頻率擾動期間增加功率傳輸?shù)淖匀唤Y(jié)果，無論采用何種發電類型或控制方法。構網逆變器和同步發電機無法防止這些暫降；這是一個必要的權衡，因?yàn)樗鼈兊闹饕饔檬堑窒麛_動并防止本地相角的快速變化。此類事件期間的主要目標是保持同步并穩定電網頻率。一旦電網重新同步且不同區域間的相角分離減小，網絡電壓就會恢復。
參考新的 EPRI 論文：
“GFM（構網）逆變器控制架構也可能在第一個最快控制層級內存在高帶寬電流控制?！?/span>
3 Miller, Nicholas & Pourbeik, Pouyan & Ramssubramanian, Deepak & Walling, Reigh. (2024). 電網形成逆變器技術概述及全球電力系統部署該技術的準備情況。Epri.com, www.epri.com/research/products/000000003002031346。
結論
隨著能源格局向可再生能源轉變，構網逆變器的集成對于確保電網穩定、有韌性和可靠至關重要。為了促進這一轉變，構網逆變器必須成為所有基于逆變器的系統的標準要求。通過市場激勵和 ISO 標準來激勵采用構網逆變器，可以確保未來的電網能夠支持高水平可再生能源，同時保持穩定性和可靠性。
