摘 要 電池受局部擠壓是造成汽車碰撞引發熱失控的主要原因之一。為揭示電容型鋰離子電池在受到局部壓痕時的失效機理，本工作以正極為鎳鈷錳酸鋰@活性炭復合材料、負極為軟碳/石墨復合材料體系的電容型18650鋰離子電池進行球頭壓痕實驗，探究電池失效過程及溫度演變規律，并討論SOC、壓痕位置對電池安全的影響以及受損電池的安全隱患。結果表明，峰值載荷數據隨著SOC的增大而逐漸減小，內短路變形量隨SOC增大而逐漸降低；靠近電池正極一端受到損傷時更易引發熱失控現象，且損傷的面積增加，溫度也隨之更高。當壓痕深度達到臨界值時，電池在徑向出現層間屈曲彎折與裂紋、軸向極片出現破損現象，電池嵌鋰脫鋰能力大幅下降，自放電現象嚴重。本工作為電池的短路位置和易破壞區域提供有效參考，為電池包的安全性設計提供理論依據。
關鍵詞 全極耳；電容型鋰離子電池；球頭壓痕；熱失控
為滿足在短時間充滿電或能夠為電動汽車和電力應用提供高功率放電，要求儲能器件不僅具備高能量密度，還要有高功率。而設計電容型鋰離子電池是在犧牲一定能量密度的情況下提高功率密度的有效途徑，其具有循環壽命長(≥10000次)、功率密度高(≥7 kW/kg)、環保等優點，現已廣泛應用于儲能系統、新能源汽車等領域。電動汽車的動力主要由鋰離子電池(lithium-ion batteries，LIBs)組提供，在電動汽車安全事故中，電池在外載荷作用下的安全問題表現得尤為突出。電池極易受到外載荷作用，引起機械變形、電解液泄漏以及內部短路，導致電池失效，甚至會引發爆炸，對生命以及財產造成難以估量的損失。因此，研究LIBs在碰撞、擠壓過程中的電化學及機械穩定性，對于電池組及電動汽車的安全預測是非常重要的。
LIBs的安全性能與機械載荷之間的相關性已有相關的實驗和理論基礎研究。劉南南等對方形鋰離子電池進行平面壓縮和局部壓痕試驗，研究表明平面壓縮將導致電池內部出現拉伸引起的面內斷裂模式，而局部壓痕將導致剪切引起的層間斷裂模式。李杰等對18650鋰電池進行局部壓痕實驗，以漸進壓縮分析其失效過程，并給出了失效過程及溫度演變規律。張宇等通過有限元建模和仿真分析了壓痕在不同位置、不同加載速率和不同壓頭半徑下的電池受力情況，結果表明壓痕區域中間位置受力最大，而在電池邊緣部分，電池基本上不受力，近乎為零。Lin等通過對層狀結構電池上球形壓痕的二維電化學模擬發現，在壓痕下，厚度不會影響充電電壓，而更薄的層會降低隔膜孔隙率，從而降低過電位并增加鋰沉積的機會。Luo等通過研究鋰離子軟包電池在壓痕下的損傷過程發現力壓痕曲線上的拐點可能是壓痕下軟包電芯內部損傷開始的指標。上述研究主要集中在能量型鋰離子電池(≥170 Wh/kg)的壓縮安全試驗方面，而具備高功率的電容型鋰離子電池卻在壓縮安全方面研究較少，主要集中在熱濫用的工況下。Buckwell等通過加速量熱法結合在線質譜分析、統計分析和事后剖析，研究電容型鋰離子電池的熱失控行為及其安全性。Fleischhammer等系統評估電容型18650鋰離子電池在高倍率和低溫循環老化后的加熱狀態下的安全性，結果表明低溫老化形成鋰沉積顯著降低了電池的安全性，而高倍率老化電池的安全性影響較小。
為提高功率特性，本工作的電容型鋰離子電池采用了全極耳導流結構、活性炭摻雜電極以及高離子電導的電解液。而這有別于能量型鋰離子電池的極耳導流結構和高鎳電極設計思路。因此電容型鋰離子電池存在不同的失效條件、內部失效機制與受損狀態的安全隱患。本工作從局部破壞角度研究18650電容型鋰離子電池在徑向壓痕下的安全性能，探究電池在此過程中的力學響應與安全性能，利用工業CT掃描技術監測擠壓內短路早期階段的電池內部結構變化，借助SEM技術分析電極微觀形貌變化，確定球頭壓痕內短路觸發模式以及熱失控發生機理。此外，探究受損電池的二次安全使用問題，研究電容型鋰離子電池在球頭壓痕工況下的電化學指標變化情況，評估受損電池的實際可用性與安全使用界限。
1 試驗概況
1.1 試驗對象

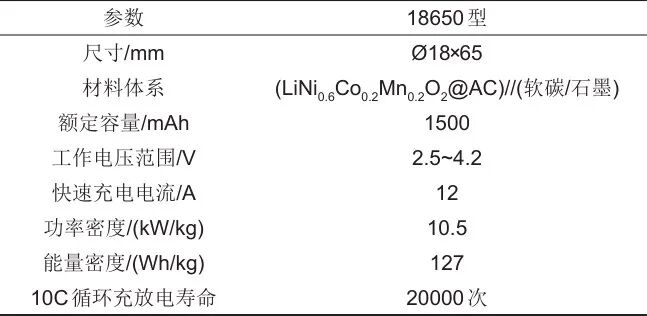

本工作以兼具超級電容器高功率、長壽命和高比能特性的電容型18650鋰離子電池[合盛新能(寧波)科技有限公司]為研究對象，相關參數如表1所示。利用電池充放電測試儀(NGI-N5600A-10A)采用恒流恒壓方式將電池充放電至額定SOC。電池極耳連接采用集流體端面揉平方案，實現全極耳的軟連接的電連接。
表1 測試電池基本參數
1.2 球頭壓痕試驗
選擇深圳三思縱橫科技股份有限公司生產的suns縱橫風暴系列的電子萬能試驗機作為球頭壓痕試驗機器，選用直徑為1 mm的抗高溫球頭對電池進行擠壓，利用載荷-位移處理系統控制球頭進程并實時輸出載荷數值，搭配多通道溫度測試儀、高精度電壓測試儀、高清攝像頭等實驗儀器記錄相關現象與數據，利用CT技術對壓痕過程進行全程動態跟蹤掃描，分析電池的內部變形與結構損傷，借助SEM技術剖析正負電極的微觀形貌變化，探究壓痕內短路發生機理。

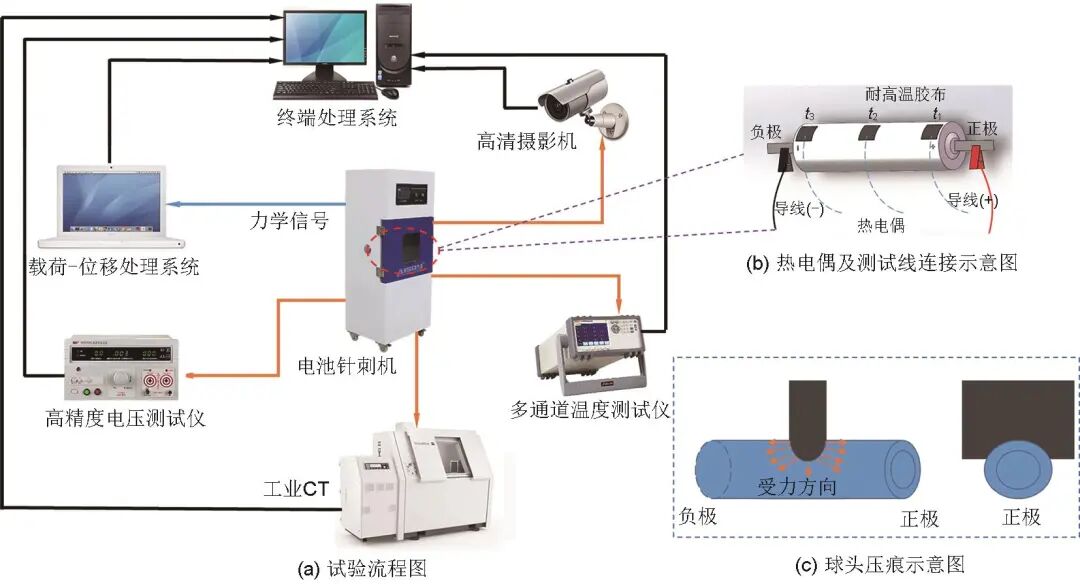

圖1所示為球頭壓痕試驗平臺。在室溫條件下，將一定SOC的電池樣品放置于萬能試驗機內的下平板上。實驗分為不間斷擠壓過程和間歇擠壓過程，不間斷擠壓過程為球頭以一定的速度自上而下球壓電池；間歇擠壓過程以1 mm的階段擠壓距離和1 mm/min的擠壓速度進行壓縮，達到1 mm的階段位移后，試驗機停止運行，擱置4 min后進行下1 mm階段的擠壓試驗。試驗過程中，通過高精度電壓檢測儀實時記錄電池兩端開路電壓的變化。分別在電池的正極側、中部以及負極側安裝熱電偶，從而利用多通道溫度測試儀采集上述部位的溫度數據t1、t2和t3。
圖1 球頭壓痕試驗流程
2 試驗過程和分析
2.1 SOC 的影響

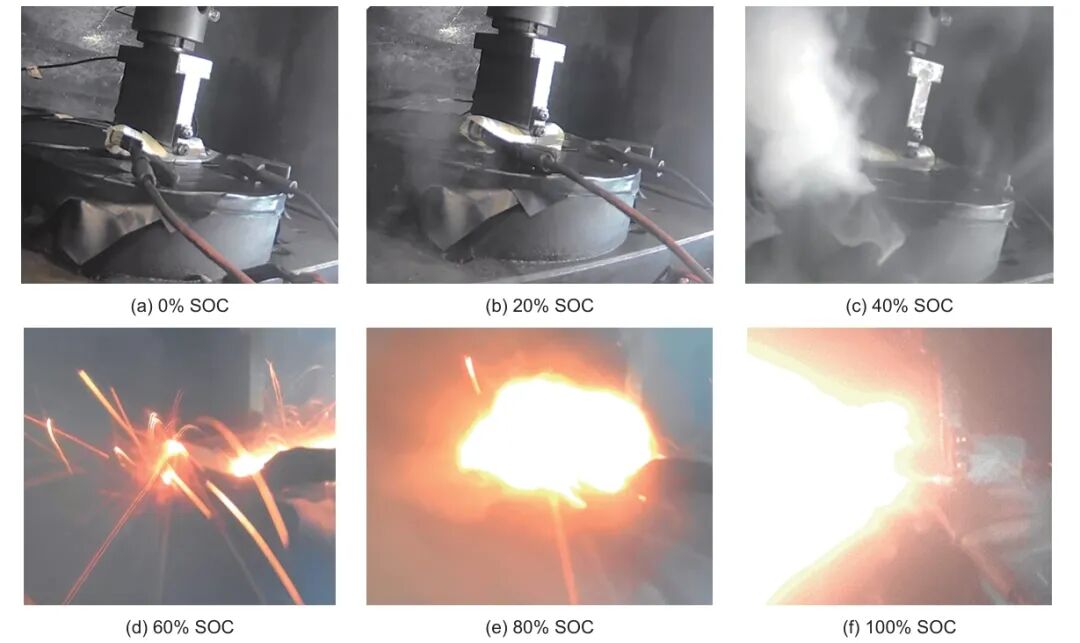

在碰撞事故中，電池會受到不同方向和程度的傷害。電池包的框架受到膨脹和擠壓，可能會對電池造成球壓的現象，從而觸發內短路機制。為探究不同SOC下電池的安全特征，以1 mm/min的速度對0%、20%、40%、60%、80%和100% SOC的鋰離子電池進行壓痕試驗，且達到9 mm壓痕停止工作。試驗結果如圖2所示，當SOC為0%、20%時，電池僅出現電解液外流，見圖2(a)、(b)，SOC為40%時，出現淡煙，伴有刺激性氣體產出，電解液外流現象更嚴重，見圖2(c)，以上測試樣品均未發生熱失控。SOC為60%時，正極側、負極側出現大量濃煙，安全閥被打開，正極側噴射火花，隨之負極側也噴射火花，最終電池多區域同時發生火花噴射現象，見圖2(d)，電池發生熱失控。SOC為80%和100%時，火花噴射現象后，電池持續燃燒約7 s，熱失控現象進一步加劇，見圖2(e)、(f)。
圖2 電池球頭壓痕變化現象圖

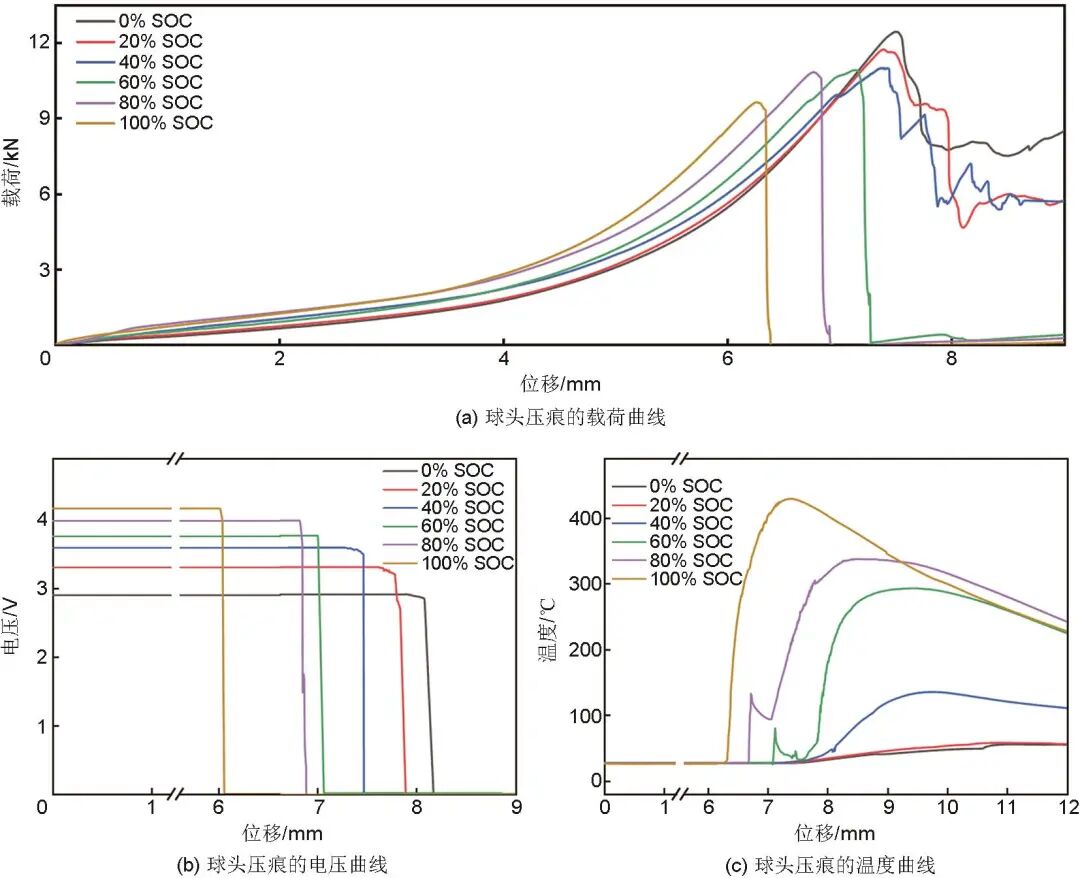

為明確球壓過程中的各個階段及相應的特征，探究全域機械負載下的圓柱型電池力-電-熱耦合響應，確定電池在不同SOC下的球頭壓痕特性。圖3(a)為不同SOC電池球頭壓痕實驗電壓及載荷變化數據，可見壓縮深度為0～4 mm時，載荷緩慢上升，電芯在4 mm壓縮深度時被壓實，4 mm壓縮深度后，載荷急速上升，達到峰值載荷后發生內短路現象。未熱失控電池載荷驟降至5～8 kN，熱失控電池載荷驟降至0 N。0% SOC電池的內短路壓痕位移為7.50 mm，100% SOC電池的壓痕位移為6.26 mm，表明SOC越高，電池越容易發生內短路。峰值載荷值隨著SOC的增大而減小，0% SOC電池的峰值載荷為12.41 kN，100% SOC電池為9.62 kN。這是因為球頭壓痕實驗在電池的局部位置施加載荷，極片和隔膜受到軸向和縱向雙重壓力(圖1)，鋰離子嵌入負極形成穩定結構，對徑向受力起“抵抗”作用，電極軸向受力使得電池出現剪切力破壞導致隔膜的損壞，進而引發電芯電極出現斷裂帶，誘發了更劇烈的內短路行為，產生局部短路電流。短路電流通過極耳從初始的電極對傳輸到短路電極對形成回路，電池短路帶呈現兩端蔓延現象。
圖3 不同SOC電池載荷-電壓-溫度-位移曲線
圖3(b)所示為電壓變化曲線，球頭壓痕電池的軟短路與硬短路同時發生，未熱失控電池在內短路發生前會有0.1~0.2 mm階段的電壓小幅下降，即為軟短路，隨后電壓驟降至0 V，即為硬短路。這是因為電解液揮發導致濃度減小，導電能力下降，正負極離子運動減緩，電壓出現小幅下降。圖3(c)所示為溫度變化曲線，未熱失控電池峰值溫度位于中部初始內短路點，熱失控電池的峰值溫度位于正極，溫升速度隨著SOC的增加而增大。0%、20% SOC壓痕電池的峰值溫度為50 ℃左右，40% SOC電池峰值溫度為135.1 ℃，此溫度下固體電解質界面(solid electrolyte interphase，SEI)膜發生小幅度的分解，電池處于不穩定狀態。SOC≥60%時，壓痕電池的峰值溫度超過250 ℃。值得注意的是，SOC為60%和80%時，壓痕試驗電池溫度出現小幅升高-下降-大幅升高現象。這是因為變形區域從相對局域化擴展到整個電池，發生局部內短路后會出現短路蔓延現象，全域內短路釋放的能量使得電池溫度大幅升高。SOC為100%時，局域化的加載會引發一系列的局部損傷，電池中部內短路釋放大量能量，燃燒現象使得溫度在短時間內升至峰值。
球頭壓痕試驗對極片與隔膜的破壞力更強，結合實際工況即可分析，電容型鋰離子電池在受到機械破壞時，電芯受到雙向拉伸和壓縮引發了局部層內的斷裂，同時引起的層間的剪切應力導致了層間的斷裂，多重方向的機械濫用形式更容易產生內短路以及熱失控現象。結合圖4數據分析，初始電池損傷主要集中在局部區域，其形成的短路電極對的數量很少，因此壓降速率明顯低于同SOC條件下其他的機械濫用條件。
圖4 壓降速率與溫升速率
2.2 基于溫升響應的電池球頭壓痕實驗失效過程分析

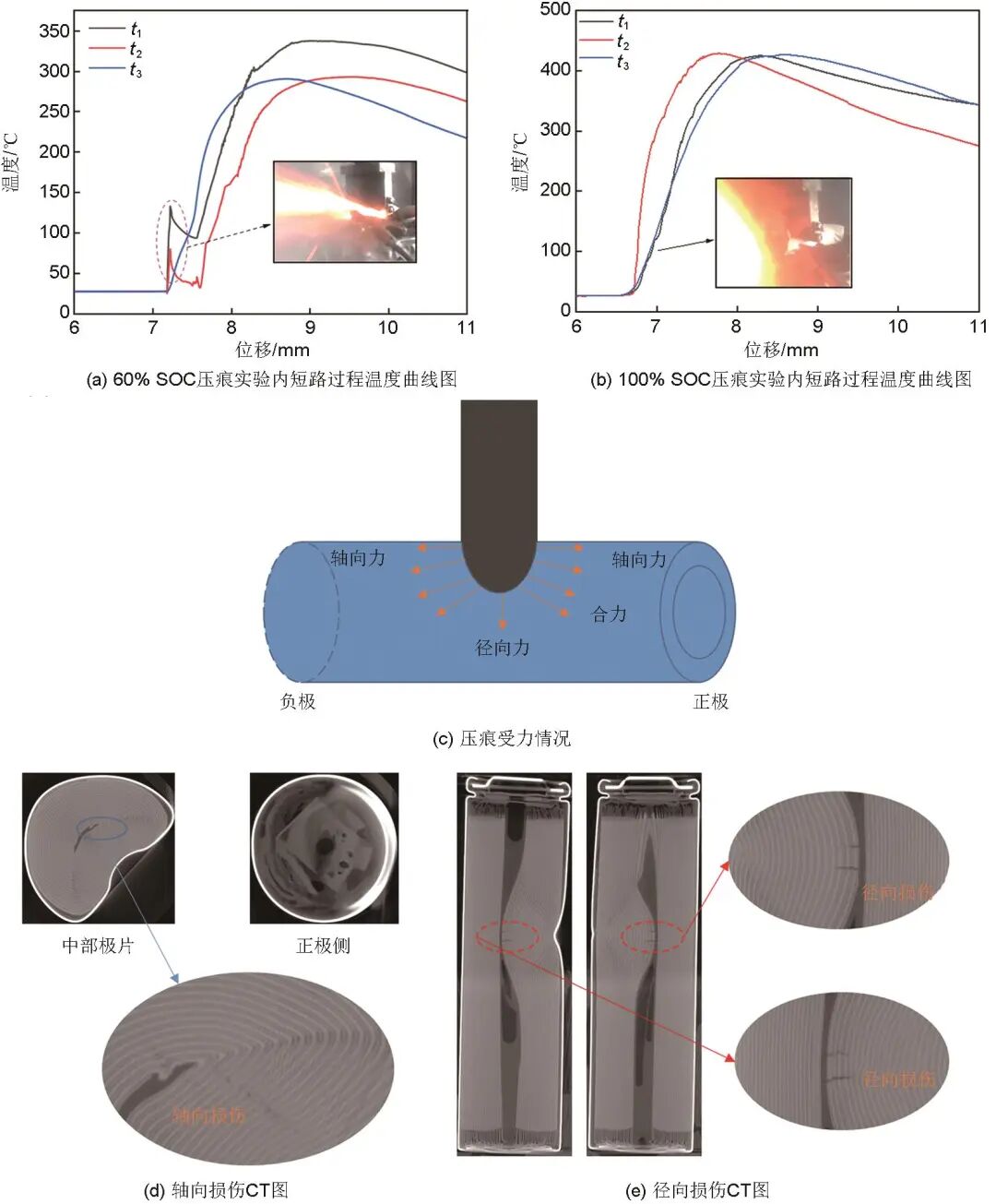

溫度變化反映了電池所處的內短路階段，局部壓痕位置的內短路溫升響應尤為顯著，因此研究電池的產熱對球頭壓痕的失效過程分析具有重要意義。以60%和100% SOC的18650電容型鋰離子電池為研究對象，通過中部壓痕實驗內短路后的溫度變化分析電池失效過程。如圖5(a)所示，60% SOC的電池在壓縮過程中熱失控溫升速率極大、壓力值瞬間增大，安全閥損壞，內短路發生瞬間安全閥出現短暫噴射火花。電池正極側與中部位置溫度驟升，t1熱電偶檢測溫升速率為53.78 ℃/s、t2熱電偶為38.5 ℃/s，隨后火焰噴射現象驟停，正極側與中部位置溫度逐漸下降。在此之后，由于火花噴射以及儲存熱量導致的SEI膜分解反應、電解液的分解反應、正負極的分解反應等一系列副反應，正極側、中部溫度持續升高，t1熱電偶檢測溫升速率為21.21 ℃/s，t2熱電偶檢測溫升速率為19.55 ℃/s。正極側與中部位置溫度蔓延至負極，負極短暫噴射火花，溫度以7.04 ℃/s的溫升速率逐漸升高。各位置達到峰值溫度后，由于可燃燒物以及電池內部活性物質的消耗，產熱速率小于散熱速率，溫度逐漸下降。100% SOC所對應的電池比60% SOC反應更加劇烈，t2熱電偶檢測的溫升速率為60 ℃/s，t2和t3熱電偶的溫升速率接近40 ℃/s，見圖5(b)。滿電狀態的電池極片更厚，在受到壓力加載，提前斷裂并引發劇烈反應。因此在電池的中部受壓處的溫升最高，其次向兩側擴散，并引發燃燒現象。
圖5 球頭壓痕工況下電池極片失效模式
如圖5(c)所示，在球頭壓痕試驗中，球頭施加到電池表面的載荷方向與接觸面垂直。隨著壓痕深度的增加，電芯受到徑向與軸向的壓力，兩種不同的作用力對極片的破壞形式不同，徑向力對極片與隔膜強度產生破壞，軸向力主要對電極產生剪切破壞，兩種力同時對電池產生作用效果。從圖5(d)中可知，內短路發生前期，中部極片出現層間裂紋，安全閥出現結構性破壞，被壓兩側均有極片裂紋，局部電極破壞形式較多，內短路發生后溫度驟升。總體來說，在初始壓痕過程中，電池內部結構由于擠壓產生較大壓力，內部氣壓在正極側、中部、負極側大量積聚至內短路產生。電池正負極處均出現破裂，極片和隔膜從正負極位置向外突出，中部壓痕區域層間破壞顯著，銅箔、鋁箔形貌均遭受較大損壞，出現局部屈曲彎折變形。斷裂帶沿著縱向擴展的深度有限，且某些位置的極片排列較為齊整。由此可見，壓痕引起的熱失控是局部內短路擴展蔓延的結果。
2.3 壓痕位置的影響

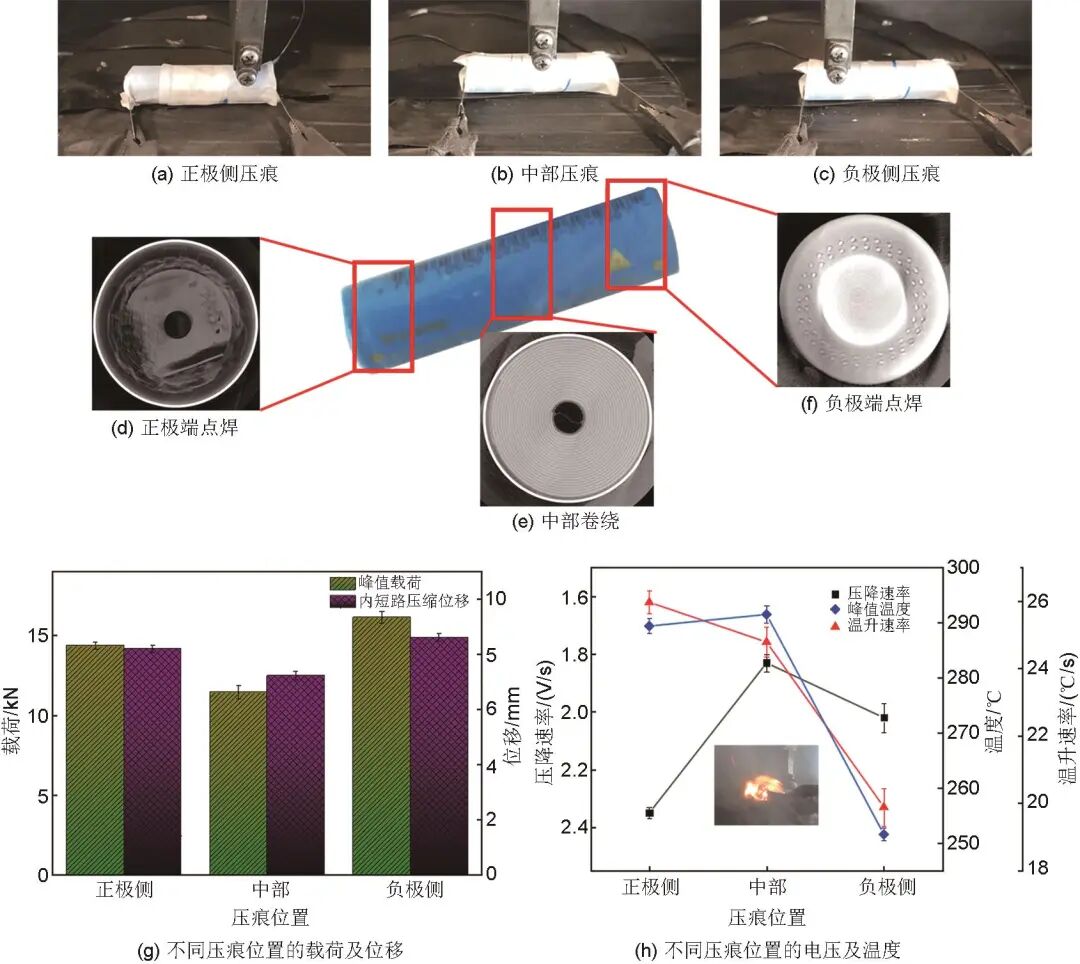

電池正極側、中部、負極側結構有所不同，因此球頭壓痕過程中，壓痕位置不同，實驗效果也會有所不同。選擇60% SOC 18650電容型鋰離子電池，補充對電池正極側與負極側的球頭壓痕實驗，如圖6(a)~(c)所示。正負極兩端與外殼所構成的結構完整性更強，見圖6(d)、(f)，承載能力也就越強。而電池外殼中部與電芯層之間存在間隙，見圖6(e)，受力較薄弱。圖6(g)展示了不同壓痕位置造成的峰值載荷及失效位移。正極側、中部、負極側位置峰值載荷分別為14.36 kN、11.44 kN、16.14 kN，中部壓痕載荷值小于兩側位置，負極側峰值載荷最大。內短路時的壓痕位移也呈現同樣的變化規律，如圖6(h)所示，正極側壓降速率更大，更容易發生內短路，這是因為正極結構易發生損壞，且靠近安全閥；中部位置峰值溫度最高，這是因為內短路發生在電芯中部，溫度蔓延效應的導致兩側溫度升高，可燃燒活性物質更多，燃燒更加充分。正極側位置溫升速度更大，這是因為正極離火花噴射點位置更近。綜上可知，正極側位置的球頭壓痕更易發生內短路現象，對電池的整體破壞更強。
圖6 不同壓痕位置關鍵數據匯總
2.4 壓痕狀態下的電化學性能研究
在實際情況中，碰撞事故發生后，往往還需要移動車輛。而受損電池是否能持續工作或者二次利用成為電池安全領域的一個突出問題。因此對處于球頭壓痕狀態下的電容型鋰離子電池的力學特性、電化學性能進行探究，結合實際工況分析電池可持續使用或二次利用條件與受損程度界限，構建電容型鋰離子電池在機械濫用條件下的電化學特性與力學特性耦合模型。
選取0% SOC的18650電容型鋰離子電池進行間歇壓縮實驗，在不同壓痕狀態下進行7C充放電測試，充放電曲線如圖7(a)、(b)所示。電壓曲線中，壓縮深度為0~4 mm電池的充放電曲線相差不大，充電容量相近，壓縮深度增至5 mm時，恒壓充電容量小幅增加，這是因為鋰離子電池的脫嵌鋰能力大幅下降，儲存電量能力顯著降低，自放電現象明顯，壓縮深度增至6~7 mm時，電池的電量保持能力更低，此時自放電現象達到峰值，充電時間超過正常電池(1700 s)2倍。觀察電流變化發現，局部壓痕電池在變形量達到7 mm時出現電流回升現象，此時電池結構破壞嚴重，鋰離子處于無序流動狀態。綜上可知，壓痕深度大于5 mm時，電池充放電效率會受到較大影響。
圖7 球頭壓痕不同深度下的安全特性
圖8所示為壓痕實驗的充放電容量與內阻。壓痕深度為1~3 mm時，容量保持率均大于95%，等同于正常電池常溫下循環1000次，壓痕深度為4~5 mm時，保持率約為90%，等同于循環3000次，上述電池容量保持率均大于80%，電池仍未失效，壓痕深度為6 mm、7 mm時，容量保持率分別為77.53%和56.84%，此時電池已處于完全失效狀態。內阻變化趨勢與容量保持率相似，隨壓痕深度增加而變大。7 mm壓痕深度電池內阻為正常樣品的1.92倍。在5 mm、6 mm和7 mm壓痕電池的重復性充放實驗中，6 mm、7 mm電池均出現1支樣品“充爆”現象，表明高變形量受損電池使用過程存在安全隱患。
圖8 球頭壓痕形式下的充放電容量及內阻變化
選取0% SOC的18650電容型鋰離子電池7只，中部分別壓痕至1 mm、2 mm、3 mm、4 mm、5 mm、6 mm和7 mm，利用充放電測試儀恒流恒壓充電至滿電狀態，隨后進行擱置，利用電壓表每24 h測量一次實時電壓，共統計1000小時的擱置電壓數據。由圖7(c)可知，隨著壓痕深度的增大，自放電現象逐漸加重，壓痕深度為0~3 mm時，電池自放電變化不明顯。壓痕至4 mm、5 mm時，1000 h的擱置電壓分別為3.47、3.24 V。壓痕深度為6 mm時，電池脫嵌鋰能力進一步下降，一部分鋰離子與電子發生中和反應，電壓有一定幅度下降。7 mm壓痕深度測試樣品自放電現象最嚴重，電壓在擱置624 h后降為0 V。
3 結論
本工作通過球頭壓痕試驗對電容型鋰離子電池進行局部電芯受壓安全性能探究，研究不同SOC、不同局部壓痕位置條件下電池的載荷-電壓-溫度-位移數據變化，基于溫升響應特征對壓痕內短路失效過程進行分析，探究了球頭壓痕條件下的電池電化學性能，得出以下結論：
（1）當荷電狀態大于等于60% SOC時，電池會發生熱失控現象，且發生過程中多處位置發生噴射火花現象；峰值載荷數據隨著SOC的增大而逐漸減小，內短路時的變形量隨SOC增大而逐漸降低，軸向和縱向雙重機械負載力使得電極損傷形式多樣，內短路產生機制更加復雜。
（2）基于溫升響應的電池球頭壓痕實驗表明，60% SOC電池內短路瞬間溫升速率極高，安全閥損壞并噴射火花，隨后因副反應溫度再次升高并蔓延至負極。100% SOC電池反應更劇烈，溫升速率更高。壓痕實驗顯示，電池受壓后內部結構受損，內短路引發熱失控，溫度從壓痕處向兩側擴散，導致燃燒現象。
（3）不同位置的局部壓痕實驗現象和相關數據差異較大，正極側位置的初始損傷導致的短路電極對的數量相對較多，表現為溫升速率及壓降速率最大，約為負極側的1.2倍，壓痕熱失控現象更嚴重。
（4）壓痕狀態下的電化學性質探究中，雖然不同壓痕深度電池恒流充電容量近乎相同，但恒流放電容量隨著壓痕深度增加而逐漸降低。在壓痕深度為5 mm之前，容量衰減趨勢接近線性，超過6 mm之后大幅下降，這是因為更多的短路電極對影響電池容量。
