中國儲能網訊：非市場機組通過安全調節模式參與現貨市場是指在安全斷面、系統備用等關鍵約束越限且市場化調節手段用盡情況下，通過出清系統優化非市場調節型水電出力，系統自動調出非市場機組備用能力，緩解個別時刻點因新能源、負荷超短期預測波動等原因?qū)е碌臄嗝嬖较蕖⒉黄胶饬康惹闆r。
本期“解市”介紹非市場機組參與實時市場安全調節的背后邏輯，以及該機制在5月的測試情況。
01
不平衡量出現的原因
非市場機組在兩種場景下參與優化：安全斷面越限、系統出現不平衡量。其中，安全斷面越限大家較為熟悉，而不平衡量比較少見，因此首先對不平衡量產生原因進行解釋。
電力系統不平衡量是指電力供應與電力需求不匹配，既有正不平衡量（電力需求大于供應能力）；也有負不平衡量（電力需求小于最小發電出力）。
正不平衡量通常出現在電力供應緊張、存在供應缺口的時段。負不平衡量通常出現在供應過度富余、存在調峰缺口時段，如午間新能源大發期間。在當前新能源大規模并網情況下，負不平衡量頻繁出現。
圖1：不平衡量示意圖
02
為何要讓非市場機組參與安全調控？
日前市場中，調度機構會安排滿足安全約束要求的運行方式和發電計劃，因此市場出清結果不會存在斷面越限或不平衡量情況。但實時市場受到新能源、負荷超短期預測偏差或設備非停等因素影響，會出現出清邊界偏離日前市場的現象（如圖2所示），從而導致實時存在斷面越限或不平衡量情況。
圖2：日前市場、實時市場邊界出清邊界偏離
區域所有電源均自由參與現貨市場出清時，系統若出現斷面越限或不平衡量，代表系統已無調節能力，影響電網安全，需要進行緊急處置，如緊急停機、新能源限電或開展負荷管理。
但是，由于南方區域電源分為市場機組與非市場機組，同時市場機組中還有大量新能源保障性執行，因此電網實際調節能力（包含市場機組與非市場機組）是大于市場機組調節能力的，如圖3所示。所以，絕大部分情況下實時市場出現的不平衡量或斷面越限沒有正確反映電網平衡情況或供需關系。例如，實時市場存在供應缺口時，可以調增非市場機組出力；實時市場存在調峰缺口時，可以調減非市場機組出力或保障性新能源出力，從而確保電力市場在安全裕度內運行。
圖3：電網實際調節能力大于市場機組調節能力
但由于現貨市場出清時序銜接關系，調度機構在維護新能源、負荷超短期預測數據或非市場機組出力等市場出清邊界時，至少需要T+30分鐘（交易達成后30分鐘）才可在現貨系統中生效，存在時滯性，影響市場正常出清。例如，若D日（交易日）實時12:00案例出現不平衡量后，調度值班人員修正市場邊界，需要在12:30案例才能生效，消除不平衡量。
圖4：人工修正市場邊界存在時滯性
為解決調度人工干預的時滯問題，研究應用了非市場機組參與實時市場出清機制?，F(xiàn)貨出清系統在調用市場機組全部調節能力后仍存在斷面越限、不平衡量時，會自動調用非市場機組調節能力，并在12:00案例立即生效，提升了實時市場運行的安全裕度。
圖5：出清系統優化非市場機組立即生效
03
非市場機組如何參與實時優化
市場機組會根據調節效果及申報價格形成響應優先順序，調節效果越好、調節成本越低的機組優先根據市場原則調控。非市場機組響應安全調節的順序在所有市場機組之后，即市場機組調節能力用盡后再參與安全調節。
（1）正常情況
在電網無安全約束越限、無不平衡量時，非市場機組按調度計劃執行。
（2）安全約束越限
在安全約束越限、市場機組調節能力用盡時，若非市場機組可響應斷面調控，則按緩解斷面越限方向調增/調減出力。
（3）系統出現不平衡量
當省區內出現正不平衡量（即存在供應缺口）時，參與優化的非市場機組調增出力；當出現負不平衡量時（即存在調峰缺口），參與優化的非市場機組調減出力。
04
機制測試情況
南方區域電力現貨市場5月綜合測試期間選取貴州洪家渡、海南大廣壩兩家非市場水電試點參與實時市場安全調控，均有效緩解了斷面越限或系統不平衡量。
例如，某日洪家渡開1臺機（調度計劃30兆瓦），午間12:00左右，貴州出現調峰缺口，洪家渡響應安全要求出力降為0兆瓦；13:00左右，負荷攀升，貴州市場機組爬坡能力不足產生供應缺口，洪家渡響應安全要求調增至滿功率。
再如，5月16日海南某斷面越限，大廣壩電廠對該斷面有調控能力。10:30-12:30期間，斷面持續達下限，期間市場機組手段用盡，大廣壩響應斷面控制調減出力80兆瓦，有效緩解斷面越限情況。
整體看來，5月測試期間非市場機組有效提升了市場運行安全水平，10天內洪家渡共動作50分鐘（占比0.35%）；大廣壩電廠共動作380分鐘（占比2.64%）。非市場機組少量、精準響應了實時電網安全的調控。

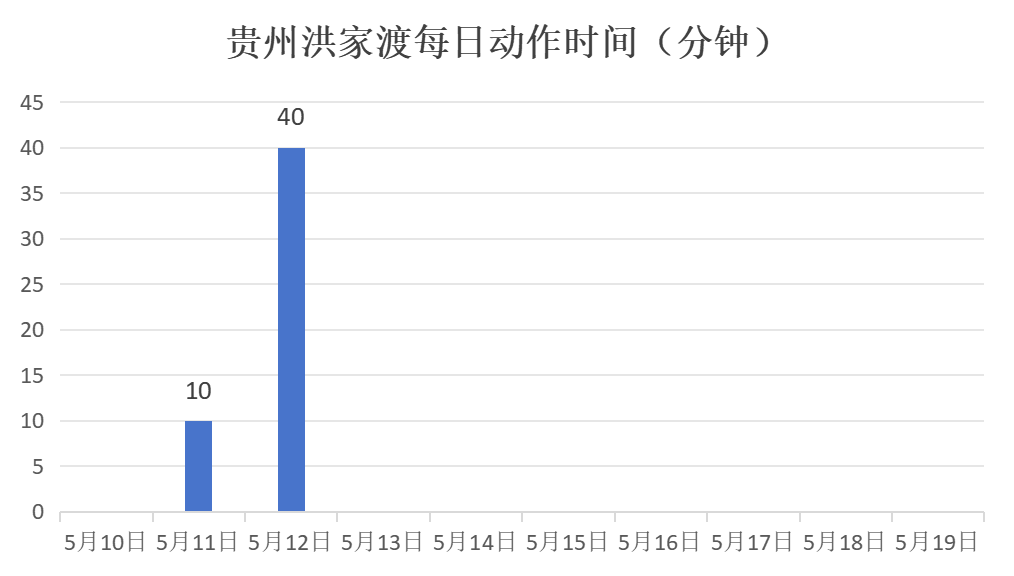

圖6：測試期間洪家渡每日動作時間

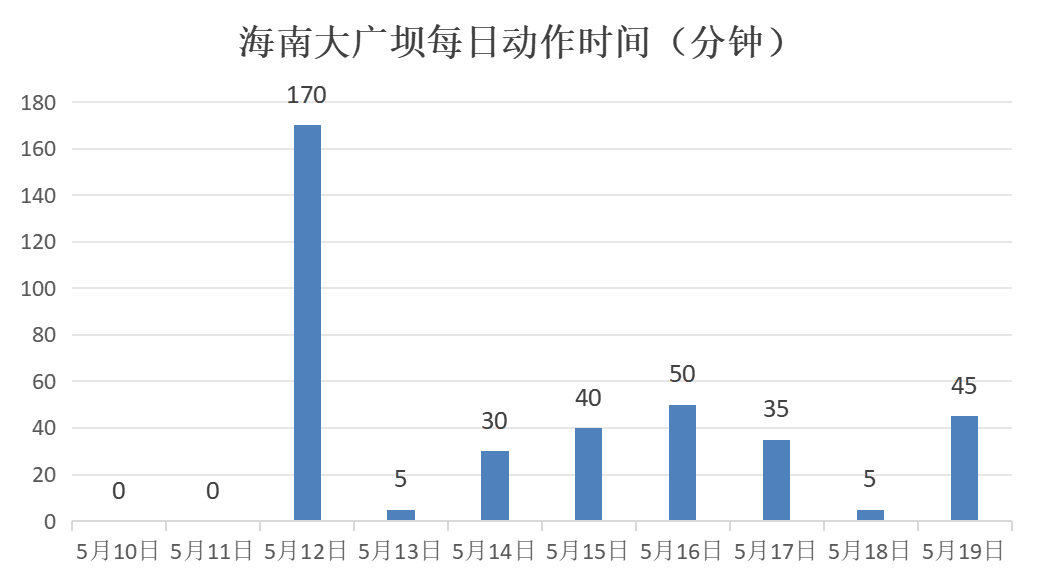

圖7：測試期間大廣壩電廠每日動作時間
