本文亮點：1、提出納/微米鈷酸鋰顆粒級配策略，10%納米比例實現高首效（93.83%）與循環穩定性（100周96.33%容量保持）； 2、基于濕法球磨簡化工藝開發的高功率正極材料，支持350C秒級/1000C毫秒級脈沖放電，功率密度達88.44kW/kg； 3、構建1.4Ah軟包電池驗證短時高頻性能，兼具高比能（116.78Wh/kg）與200C放電78.57%容量保持率。
摘 要 納米顆粒材料在增強快速充放電能力、優化功率密度等方面比微米粒子具有顯著優勢，但是其也存在首次庫侖效率低、體積能量密度低、負載量低、循環穩定性差、制造過程復雜和成本高等缺點，限制了其應用。本工作采用簡單濕法球磨工藝制備了納米級鈷酸鋰材料(N-LCO)，并將其與微米級鈷酸鋰(M-LCO)進行顆粒級配，分析不同納米級顆粒質量分?jǐn)?shù)對顆粒級配材料(x%N-LCO)電化學性能的影響。借助X射線衍射(XRD)、掃描電子顯微鏡(SEM)和電化學技術等表征測試手段，對比分析M-LCO和x%N-LCO材料的結構、形貌和電化學性能。結果表明，10%N-LCO顆粒級配材料具有較高的首次放電比容量(170.1 mAh/g)和首次庫侖效率(93.83%)，10 C倍率放電容量保持率達79.30%，1 C充放電循環100周容量保持率為96.33%，循環性能優異。以10%N-LCO顆粒級配材料與商業化硬碳材料分別作為正負極活性材料組裝的1.4 Ah軟包鋰離子電池，具有116.78 Wh/kg的比能量，200 C倍率放電容量保持率達78.57%，并且可以承受350 C倍率秒級和1000 C倍率毫秒級脈沖放電，1000 C倍率脈沖放電功率密度達88.44 kW/kg。本工作通過納/微結構鈷酸鋰的顆粒級配實現了正極材料倍率性能極大提升，為短時高頻高功率鋰離子電池的設計和工程化研究提供指導。
關鍵詞 超高功率密度；高能量密度；納米級電極材料；微米級電極材料；顆粒級配
隨著可再生能源的快速發展，電力系統、航空航天、電磁能(定向能)裝備等領域?qū)δ茈娫聪到y(tǒng)的靈活性需求日益增長，短時高頻高功率儲能技術成為解決能源波動性、電網穩定性和裝備使用效能的關鍵。這類儲能系統需要在毫秒級、秒級或分鐘級時間內提供高功率輸出，以有效應對電網頻率調節、峰值負荷調節及高定向能輸出等挑戰。在高功率儲能技術領域，目前技術成熟且應用廣泛的主要有金屬薄膜電容器、飛輪、雙電層電容器、鋰離子電容器、高功率鋰離子電池等。在上述技術中，除了高功率鋰離子電池，其他儲能技術的能量密度較低(通常<90 Wh/kg)，應用在裝備中存在質量和體積占比較大的問題，滿足不了裝備小型化、機動化的發展趨勢。但是，傳統的高功率鋰離子電池的功率密度通常不超過10 kW/kg，滿足不了電磁能(定向能)裝備、航空航天等領域的超高功率輸出需求。因此，必須對鋰離子電池的電極材料、電極/電解質界面穩定性、電池結構等方面進行優化設計，以平衡鋰離子電池在特定領域的能量與功率需求。
Ma等通過低價陽離子摻雜策略，針對具有Wadsley-Roth晶體學剪切(WRCS)結構的氧化鈮鎢(NbWO)進行摻雜，以降低鋰離子在該結構中的擴散能壘，從而提高材料的倍率性能。研究發現，低價陽離子(如V5+、V4+、Tb4+和Ce4+)傾向于在晶體學剪切平面上分布，這種分布減小了空間位阻，并改變了[LiO5]配位環境，從而降低了鋰離子在WRCS結構中的擴散活化能。研究發現，V5+摻雜的NbWO在200 C的倍率容量達到83 mAh/g，遠高于未摻雜的NbWO，并且在3700個循環后容量保持率為75.42%。Chen等開發了一種具有快速電解液擴散通道的雙層結構電極，有效解決了商業高負載電極的極化問題。采用L-Dry-S電極結構(先涂覆大顆粒后涂覆小顆粒)的高負載電極在25%孔隙率下，即使在1 C的高倍率條件下，也展現出73.3%(150.0 mAh/g)的容量保持率，優于傳統的單層結構電極。Liu等通過一步高能球磨工藝合成了一種由非晶ZnP2與原位形成的非晶磷酸鋅以及磷和碳[a-ZnP2/Zn3(PO4)2/P/C]組成的混合材料，該材料中雜化非晶材料的多孔結構和各向同性提高了Li+的可及性、反應動力學和快速鋰化/脫鋰過程中的結構穩定性?；旌戏蔷nP2電極在5 A/g(3 C)電流密度下2200次循環中表現出穩定的性能，容量保持為最大容量的92.3%，達到985 mAh/g。Zuo等合成了一種新型的Cmca空間群的T#2-Li0.69CoO2材料，其展現出了前所未有的可逆比容量(0.1 C時為258 mAh/g)，接近理論值(0.1C時為273 mAh/g)。此外，它還表現出極高的放電倍率(40 C時為180 mAh/g)以及在高截止電壓4.55 V下的長期循環穩定性(在2 C充電/10 C放電下500個循環后容量保持率為83%)。可以看出，科研工作者們已經從電極材料制備、電極結構設計等方面開展了大量工作以提升電極材料及電池的倍率性能。電極材料的倍率放電性能最高雖然可達200 C，但是在全電池中未得到驗證，依然滿足不了在電磁能(定向能)裝備等領域的超高功率輸出需求。鋰離子電池中正極活性物質的倍率性能是決定其功率密度的關鍵因素。通過納米化縮短鋰離子固相擴散路徑，可顯著提升正極材料的反應動力學，是優化其高倍率性能的有效策略。但是，納米材料存在首次庫侖效率低、體積能量密度低、負載量低、循環穩定性差等缺點，限制了其應用。而微米級材料因為顆粒尺寸較大，使鋰離子固相擴散路徑增長，導致其擴散緩慢，且比表面積小，使有效反應界面不足、電荷轉移受限，導致其在高倍率條件下無法實現鋰離子的快速脫嵌，使電池容量急劇衰減、電壓極化增大。將納米級與微米級鈷酸鋰進行顆粒級配，可以協同優化鋰離子電池正極的綜合性能，解決單一尺度材料的固有缺陷。這是因為微米級顆?？梢宰鳛楣羌芴峁└邏簩嵜芏?，確保電極體積能量密度；同時納米顆?？梢蕴畛淇紫?，提供超短鋰離子擴散路徑，顯著提升電池的倍率性能。這種設計有效彌補了純納米材料(壓實密度低、循環性能差)和純微米材料(離子擴散慢、倍率性能差)的不足，是滿足高端消費電子產品對電池高能量密度、快速充放電及長壽命需求的關鍵工程技術。近年來，有研究者通過多尺度顆粒級配策略調控正/負極活性物質的粒徑分布與堆積結構，以優化電極的離子/電子傳輸動力學及機械穩定性，使LiNi0.6Co0.2Mn0.2O2(NCM622)材料的比容量達到194.88 mAh/g，比商業典型值高10%以上，并提升了其倍率性能和循環性能。
鑒于此，本工作通過濕法球磨技術制備納米級LiCoO2材料，并將納米級LiCoO2與微米級LiCoO2進行顆粒級配，制備一種納/微結構LiCoO2顆粒級配正極材料，探究納米級與微米級LiCoO2含量對正極材料性能的影響；并以商業化硬碳(HC)材料為負極，制備成疊片式軟包裝鋰離子電池，利用納米級與微米級LiCoO2的協同作用，有效提升電池在超高倍率下的放電性能。
1 實驗
1.1 材料制備
1.1.1 納米級鈷酸鋰的制備
將300 g的微米級LiCoO2顆粒(M-LCO)(湖南長遠鋰科，LC109R，D50=5 μm，電池級)置于帶有瑪瑙罐的高能球磨機(柳州市豪杰特化工機械有限責任公司，XFZH-05L)中，高能球磨機中不銹鋼球與M-LCO顆粒材料的質量比為3∶1，其中不銹鋼球中小直徑球(10 mm)、中直徑球(20 mm)、大直徑球(40 mm)的質量比為5∶3∶2。在球磨罐中添加適量的無水乙醇作為溶劑，以600 r/min的轉速球磨8 h，將球磨后的材料置于真空干燥箱中80 ℃干燥12 h，然后研磨，得到納米級LiCoO2材料，標記為N-LCO。
1.1.2 納米級和微米級顆粒級配LiCoO2材料的制備
稱取5 g的N-LCO和95 g的M-LCO置于高能球磨機中，高能球磨機中不銹鋼球與LiCoO2材料的質量比及小、中、大球的質量比同上。在球磨罐中添加適量的無水乙醇作為溶劑，以200 r/min的轉速球磨4 h，將球磨后的材料置于真空干燥箱中80 ℃干燥12 h，然后研磨，得到納米級和微米級顆粒級配LiCoO2材料，標記為5%N-LCO。調整N-LCO和M-LCO的質量為10 g和90 g、15 g和85 g，所制備出的材料標記為10%N-LCO和15%N-LCO。
1.2 扣式電池制備
將M-LCO、N-LCO、5%N-LCO、10%N-LCO和15%N-LCO分別作為正極活性物質與導電劑導電炭黑(上海匯平新能源有限公司，Super P-Li，電池級)、導電劑碳納米管[CNT，卡博特高性能材料(珠海)有限公司，CNTC4001，電池級]、黏結劑聚偏氟乙烯(PVDF，上海匯平新能源有限公司，HSV900，99.9%)按質量比90∶2.5∶2.5∶5加入N-甲基吡咯烷酮(電池級)中，攪拌均勻，再涂覆在18 μm厚的鋁箔(99.9%)集流體上，在120℃下真空(真空度-0.095 MPa，余同)烘干24 h，然后以20 MPa的壓強輥壓，最后裁切成直徑為12 mm的電極圓片(活性物質含量分別為6.164 mg、6.256 mg、6.440 mg、6.348 mg和6.716 mg)，作為正極備用。采用直徑為14 mm的金屬鋰片(天津中能鋰業，電池級)作為負極，型號為CFLD、直徑為16 mm的陶瓷隔膜(河北產，樂凱膠片股份有限公司，電池級)為隔膜，以1 mol/L LiClO4[溶劑為乙二醇二甲醚(DME)∶碳酸丙烯酯(PC)體積比1∶1，蘇州多多化學科技有限公司，LP-047]為電解液，在氬氣保護的手套箱內，組裝CR2016型扣式電池。
1.3 軟包電池制備
將10%N-LCO正極活性材料、導電劑導電炭黑、導電劑碳納米管、黏結劑聚偏氟乙烯按質量比92.5∶2.5∶2.5∶2.5加入N-甲基吡咯烷酮中，攪拌均勻，再涂覆在18 μm 厚的鋁箔集流體上，在120 ℃下真空烘干24 h，然后以20 MPa的壓強輥壓，最后裁切成直徑為57 mm的正極片(活性物質含量13.40 g，25片)，作為正極備用。負極極片的制作方法類似，活性物質為硬碳，集流體為9 μm厚的銅箔，極片尺寸為58 mm×59 mm(活性物質含量為5.44 g，26片)。按本公司的生產工藝制成疊片式軟包電池(額定容量1.4 Ah、標稱電壓3.7 V)，注液量為(10.0±0.1) g，極耳尺寸為25 mm×15 mm。
1.4 材料表征
采用島津XRD-6100型X射線衍射儀(XRD)對材料進行物相分析；采用日立HITACHI SU8010型掃描電子顯微鏡(SEM)觀察材料的表面形貌。
1.5 電化學性能測試
采用CT-3008W5V20A-TF高精度電池性能測試系統進行扣式電池的恒流充放電測試，測試電壓為3.0~4.4 V。在0.1 C倍率下進行首次充放電測試；在0.5 C、1 C、2 C、5 C和10 C下進行倍率性能測試；在1 C倍率下進行循環性能測試。
采用辰華CHI電化學工作站進行電化學阻抗譜(EIS)測試，頻率為10-2~105 Hz，交流振幅為5 mV。
采用CT-4032-NFA型充放電設備進行軟包裝電池的各項性能測試?；扇萘繙y試：將裝配好的電池在45 ℃下放置12 h，先以0.2 C恒流充電至4.3 V，轉恒壓充電至0.01 C，放置10 min；再以0.2 C恒流放電至2.5 V，第3次循環的容量為化成容量。循環性能測試：將電池以30 W恒功率充電至4.3 V，再以30 W恒功率放電至2.5 V，重復1500次。
采用N8531M-5-1000型充放電設備進行軟包電池的大倍率放電性能、恒功率放電性能和脈沖放電性能測試。大倍率放電性能測試：電池先以1 C恒流充電至4.3 V，轉恒壓充電至0.01 C，再分別以100 C、150 C、200 C倍率放電至2.5 V。恒功率放電性能測試：電池先以1 C恒流充電至4.3 V，轉恒壓充電至0.01 C，再分別以10 kW/kg、20 kW/kg、30 kW/kg恒功率放電至2.5 V。350 C脈沖放電性能測試：電池先以1 C恒流充電至4.3 V，轉恒壓充電至0.01 C；然后以350 C倍率放電1 s，間隔1 s，循環放電7次。1000 C脈沖放電性能測試：電池先以1 C恒流充電至4.3 V，轉恒壓充電至0.01 C；然后以1000 C倍率放電20 ms，間隔500 ms，循環放電3次。
以上電化學性能測試的環境溫度均為25 ℃。
2 結果與討論
2.1 結構表征
圖1(a)為初始M-LCO和N-LCO的XRD譜圖，兩者的譜圖可以與LiCoO2的標準卡片(JCPDS 16-0427)很好對應。從圖中可以看出，N-LCO的衍射峰強度遠低于原始M-LCO，這是因為納米材料的缺陷和表面無序會導致其衍射強度下降。從圖1(b)中5%N-LCO、10%N-LCO和15%N-LCO的XRD對比圖中可以看出，3種材料的XRD峰位置無明顯變化，這是因為XRD的峰位主要由材料的晶體結構決定，而納米級鈷酸鋰和微米級鈷酸鋰的晶格常數是一致的。但是，隨著N-LCO材料質量分?jǐn)?shù)的增加，(003)峰的強度逐漸降低，這與圖1(a)的結果相對應。
圖1 XRD譜圖 (a) M-LCO、N-LCO；(b) 5%N-LCO、10%N-LCO、15%N-LCO
2.2 形貌表征
初始M-LCO、球磨得到的N-LCO和納/微顆粒級配LCO正極材料的SEM照片如圖2所示。從圖中可以看出，初始M-LCO材料粒徑5 μm左右，是由許多亞微米級小顆粒組成的多晶顆粒[圖2(a)]。經過濕法球磨之后，多晶顆粒被解離，亞微米顆粒的粒徑降低至500 nm以內，并減小了顆粒的厚度[圖2(b)]。有研究表明，納米顆粒相比微米顆?？蓪U散時間縮短兩個數量級，從而顯著提升電池的倍率性能。從圖2(c)～(f)不同N-LCO質量分?jǐn)?shù)的納/微顆粒級配LCO材料的SEM照片中可以看出，5%N-LCO中的納米顆粒主要散布于微米顆粒之間。隨著N-LCO材料質量分?jǐn)?shù)增加至10%和15%，其在顆粒級配LCO材料中的分布逐漸變得均勻，并且微米顆粒表面被納米顆粒部分覆蓋，這可以在極片中形成“衛星結構”，從而提升電子傳輸效率、加快離子擴散，提升電池的倍率性能。
圖2 SEM照片 (a) M-LCO；(b)、(c) N-LCO；(d) 5%N-LCO；(e) 10%N-LCO；(f) 15%N-LCO
2.3 電化學性能
2.3.1 顆粒級配LiCoO2材料的電化學性能
為了考察不同N-LCO質量分?jǐn)?shù)的納/微顆粒級配LiCoO2材料的電化學性能，組裝了CR2016型扣式電池(電壓窗口3.0～4.4 V)。從首次充放電曲線對比圖中可以看出[圖3(a)]，原始M-LCO材料的首次庫侖效率最高，達到了96.8%，首次放電比容量為159.5 mAh/g；N-LCO材料的首次庫侖效率最低，只有90.83%，但是其首次放電比容量為170.1 mAh/g，可逆比容量較M-LCO有所提升。從圖3(a)中可以看出，5%N-LCO、10%N-LCO、15%N-LCO材料的首次庫侖效率分別為95.24%、93.83%、91.69%，納/微顆粒級配LCO材料的首次庫侖效率隨納米級顆粒占比的增加而降低。這是因為納米級材料具有較高的比表面積，導致了材料與電解液的接觸面積增大，使電解液的分解加劇，固體電解質界面(SEI)膜增厚，從而導致不可逆容量損失，首次庫侖效率降低。另外，N-LCO材料的首次放電比容量較M-LCO材料有大幅提高，這是因為納米級鈷酸鋰憑借其巨大的比表面積，能夠暴露出更多的鋰離子脫嵌活性位點。同時，其超小的顆粒尺寸顯著縮短了鋰離子在材料內部的擴散路徑，極大提升了反應動力學。這使得材料體相能得到更充分的利用，克服了微米顆粒內部深處因擴散限制導致的利用率不足問題，從而使其可逆容量大幅提高。圖3(b)為不同正極材料的倍率性能對比，可以看出原始M-LCO材料的10 C倍率放電性能最差，只有0.1 C放電比容量的64.93%，隨著納米級顆粒占比由5%增加至15%，納/微顆粒級配LCO材料的首次放電比容量均為170 mAh/g左右，且10 C放電比容量保持率逐漸提升，分別為67.09%、79.30%和83.48%，且15%N-LCO材料的倍率性能優于納米級材料N-LCO(81.11%)。這是因為納米顆粒的高比表面積增加了其與導電劑的接觸，在電極中形成了更致密的導電網絡，從而降低了電子傳輸阻抗。微米顆粒在高倍率下會抑制整體電極的結構形變，避免因納米顆粒體積膨脹導致的應力集中，從而緩解極化效應。納米級與微米級顆粒的這種協同效應，使顆粒級配電極材料具有更加優異的倍率性能。圖3(c)為不同正極材料的1 C充放電循環性能對比，可以看出，在經過100周循環之后，原始M-LCO材料的容量保持率只有81.26%，5%N-LCO材料的容量保持率為81.49%，相較于M-LCO材料略有提升。隨著納米級顆粒占比增加，x%N-LCO材料的容量保持率先升高后降低，10%N-LCO材料的容量保持率最高，可以達到96.33%，這可能是因為納米級LCO材料是高能球磨法制備的，在制備過程中易引入晶格畸變、陽離子混排(Co3+占據Li+位點)，阻礙了Li+遷移。而且，納米顆粒的比表面積顯著增大，導致其與電解液的接觸面積增加，隨著循環的進行，更容易引發電解液在高壓下的氧化分解，生成厚的正極電解質界面(CEI)膜，消耗活性鋰并增加界面阻抗，從而導致循環性能下降。所以在制備納/微顆粒級配LCO材料時，要綜合考慮材料的首次庫侖效率、倍率及循環性能，以達到最佳的納/微顆粒級配效果。因此，后續選擇10%N-LCO材料作為軟包電池的正極活性材料。圖3(d)為不同正極材料的電化學阻抗對比。在高頻區內，電化學阻抗譜(EIS)曲線與實軸上的交點表示等效串聯電阻(ESR)，其包括電極材料固有的電阻，電解質的歐姆電阻以及電極和集流體之間的界面電阻。高頻區至中頻區的半圓形曲線可歸因于界面電荷轉移電阻(RCT)和雙電層電容(CDL)。半圓的直徑對應電極/電解質界面處的電荷轉移電阻。從圖3(d)的電化學阻抗譜圖中可以看出，所有材料的內阻都在2 Ω左右，內部電阻值比較接近；但是在高頻區至中頻區的半圓形直徑的對比中，M-LCO材料最大，說明其電荷轉移電阻最大，而N-LCO材料的半圓形直徑最小，說明其電荷轉移電阻最小。M-LCO與N-LCO材料進行顆粒級配后，電荷轉移電阻明顯降低，這也與圖3(b)的倍率測試結果相對應。而15%N-LCO材料的半圓形直徑大于10%N-LCO材料，這可能是由更多的N-LCO顆粒在材料分散過程中部分團聚造成的。
圖3 M-LCO、N-LCO及x%N-LCO材料的電化學性能 (a) 首次庫侖效率；(b) 倍率性能；(c) 1 C充放電循環性能；(d) 電化學阻抗譜圖
2.3.2 HC//10%N-LCO軟包電池的電化學性能
為了進一步驗證10%N-LCO材料的性能，將其作為正極材料、商業化硬碳為負極材料組裝了疊片型軟包電池，考慮到全電池循環時在高電壓情況下正極材料易發生結構相變，從而降低電池的循環性能，因此，調整全電池的電壓窗口為2.5～4.3 V。軟包電池的實物照片如圖4(a)所示，電池的質量為44.1 g。圖4(b)為電池的0.2 C首次充放電曲線，其首次充電容量為2.03 Ah，首次放電容量為1.48 Ah，首次充放電效率(initial Coulombic efficiency，ICE)為72.9%。硬碳作為一種無定形碳材料，其孔隙結構復雜，且表面存在的含氧、氮等官能團可與鋰離子發生化學反應，造成不可逆容量損失，降低了首次庫侖效率。另外，納米級鈷酸鋰顆粒由于具有高比表面積，與電解液接觸面積更大，這導致首次充放電時其與電解液發生更多副反應，增加鋰的不可逆消耗，從而降低了首次庫侖效率。
圖4 HC//10%N-LCO軟包電池的 (a) 實物照片；(b) 0.2 C首次充放電曲線；(c) 1 C放電曲線；(d) 100~200 C倍率放電曲線 (插圖是電池表面溫度的變化)
HC//10%N-LCO軟包電池的1 C倍率恒流放電曲線如圖4(c)所示，其1 C容量為1.40 Ah，放電能量為5.15 Wh，則電池的比能量為116.78 Wh/kg。圖4(d)為軟包電池的大倍率放電曲線，其100 C、150 C和200 C放電容量分別為1.25 Ah、1.23 Ah和1.10 Ah，相比1 C的容量保持率分別為89.28%、87.86%和78.57%，倍率性能優異。這是因為在高電流密度下，正極中的納米顆?？梢钥s短Li+的擴散路徑，提高反應動力學；同時，微米顆?？梢詼p少電極/電解質界面的副反應，降低內阻。納米級與微米級顆粒的協同作用，提升電池的大倍率充放電性能。在進行大倍率放電的同時，對軟包電池的表面在自然散熱的情況下進行了監測(環境溫度25 ℃)，如圖4(d)中的插圖所示。在100 C、150 C和200 C放電結束時電池表面的溫度分別為57.4 ℃、63.7 ℃和63.1 ℃(溫升<40 ℃)，大倍率放電后的溫升遠低于傳統的鈷酸鋰(三元、磷酸鐵鋰)//石墨體系高功率鋰離子電池(4 C倍率放電溫升接近40 ℃)。這使得本工作制備的鋰離子電池在降低熱失控風險、減少安全隱患、提高能量利用效率、延長循環壽命方面更具有優勢。
HC//10%N-LCO軟包電池在350 C倍率(500 A電流)下的1 s脈沖放電曲線如圖5(a)所示，在經歷7次脈沖放電后，電池的放電終止電壓依然大于放電截止電壓2.5 V。隨后，對其進行了1000 C毫秒級脈沖放電，如圖5(b)、(d)所示，在整個20 ms脈沖放電周期內，電池的放電功率都可維持在3900 W左右，結合電池單體質量為44.1 g，其脈沖功率為88.44 kW/kg?？梢钥闯?，HC//10%N-LCO軟包電池具有極其優異的脈沖放電能力。這是因為在納/微結構鈷酸鋰顆粒級配正電極中，納米顆粒填充至微米顆粒之間，能夠降低電極的迂曲度，改善電解液浸潤性，而微米級顆粒作為“導電骨架”，減小了納米顆粒間的接觸電阻，從而加快了電極的離子/電子傳輸，極大地提升了電池的功率性能。為了進一步評估電池在特定功率輸出下的性能表現，對HC//10%N-LCO軟包電池進行了10 kW/kg、20 kW/kg和30 kW/kg恒功率放電[圖5(c)]，持續放電功率分別為440 W、880 W和1320 W，可以看出，在上述功率條件下，電池分別可以持續放電34.1 s、11.9 s和3.1 s，具有優異的功率輸出能力。在進行恒功率放電的同時，對軟包電池的表面在自然散熱的情況下進行了監測(環境溫度30 ℃)，如圖5(d)中的插圖所示。在10 kW/kg、20 kW/kg和30 kW/kg放電結束時電池表面的溫度分別為52.9 ℃、57.7 ℃和33.4 ℃(溫升<30 ℃)，溫升較大倍率恒流放電時更低。30 kW/kg恒功率放電時的溫升小于5 ℃，這是因為在此功率密度下放電時間只有3.1 s，電池內部還沒有熱量積累。
圖5 HC//10%N-LCO軟包電池的 (a) 350 C脈沖放電曲線；(b)、(d) 1000 C脈沖放電曲線；(c) 10～30 kW/kg恒功率放電曲線(插圖是電池表面溫度的變化)
恒功率充放電更接近電池在實際應用中的工作情況。為了進一步測試電池在高功率下的循環性能，對HC//10%N-LCO軟包電池進行充放電功率為30 W的循環性能測試，如圖6所示。經過1500次循環之后，其容量保持率高達81.5%，且?guī)靵鲂示S持在接近100%，具有優異的恒功率充放電循環性能。這可歸結于10%N-LCO材料中的納米顆粒的高比表面積和彈性，能夠通過表面形變和吸收充放電過程中的局部應力，減少顆粒破碎。微米顆粒作為結構骨架，能夠提供機械支撐，防止納米顆粒在長周期循環中發生團聚或結構坍塌，從而提升電池在高功率充放電條件下的循環性能。

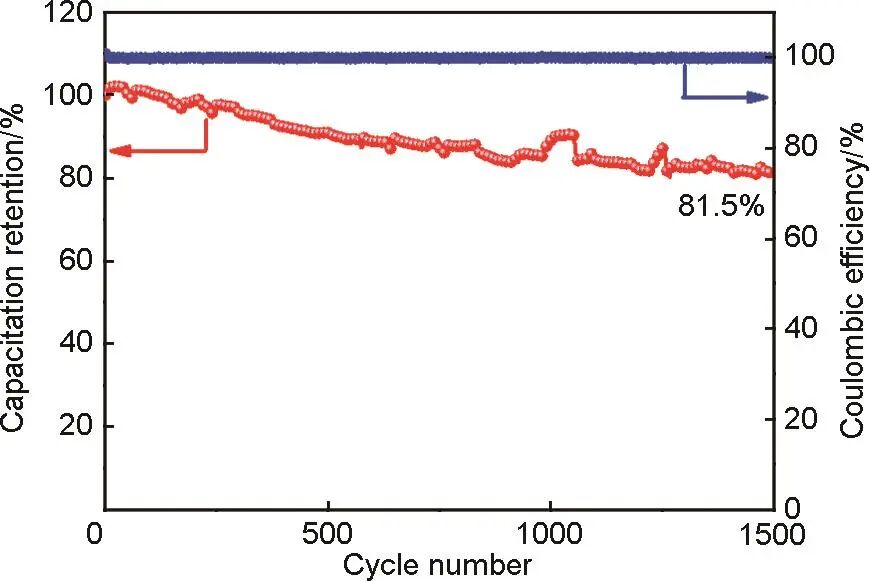

圖6 HC//10%N-LCO軟包電池的充放電循環曲線
3 結 論
本工作通過濕法機械球磨制備了納米級LiCoO2材料，并將其與微米級LiCoO2進行顆粒級配，制備出不同N-LCO質量分?jǐn)?shù)的納/微結構LiCoO2材料。通過對扣式電池進行研究發現，10%N-LCO材料的循環容量保持率最高，同時具有較為優異的倍率性能。以10%N-LCO為正極活性材料、商業化硬碳為負極活性材料組裝的軟包電池單體容量為1.4 Ah，具有116.78 Wh/kg的比能量，200 C倍率放電容量保持率高達78.57%，并且可以承受350 C和1000 C脈沖放電，1000 C脈沖放電功率高達88.44 kW/kg，在保持高比能量的同時具有優異的倍率性能，且充放電功率為30 W循環1500周容量保持率大于80%，其在一些需要高能量密度兼具高功率密度工作場景中(如軌道交通、電磁彈射、航空航天等領域)具有廣闊的應用前景。
