01
單位介紹
桐柏抽水蓄能電站位于佛宗道源、風景秀麗的天臺山境內，距天臺縣城7公里，與杭州直線距離為150公里，靠近華東500kV電網負荷中心,是華東電網理想的調峰電源。電站裝機共4臺，單機容量為30萬千瓦，總裝機容量120萬千瓦，最大水頭285.7m，在華東電網中承擔調峰填谷、調頻調相及緊急事故備用的任務。
02
案例背景
隨著直流1000kV特高壓輸電網絡落戶華東電網，電網構架更加錯綜復雜，新能源電站的快速發展更是給華東電網帶來了前所未有的挑戰，為了保證電網運行安全，華東網調不斷提高對電站黑啟動的要求。但是，一般的電站黑啟動系統設備分散、平時閑置，沒有形成一個統一的系統，更沒有一個集成的控制中心，并缺乏相關的行業標準，也就是在這樣的背景下，桐柏公司下定決心，創立抽蓄電站智能黑啟動啟停系統，真正發揮抽蓄電站黑啟動作為點亮電網的最后一根“火柴”的作用。
03
實施路徑
1.將物聯網概念引入黑啟動，建立了黑啟動統一系統
通過新增安裝各種位置信息傳感器，實時采集設備信息，通過專門的監控網絡接入，實現對黑啟動設備智能化感知、識別和控制，將分散的黑啟動設備在網絡中連接在了一起，并在上位機獨立增設了一套專門的黑啟動控制系統，系統分為試驗?zāi)Ｊ胶驼鎸?shí)模式，分別應對黑啟動演練和真實情況下的電網黑啟動事故響應。

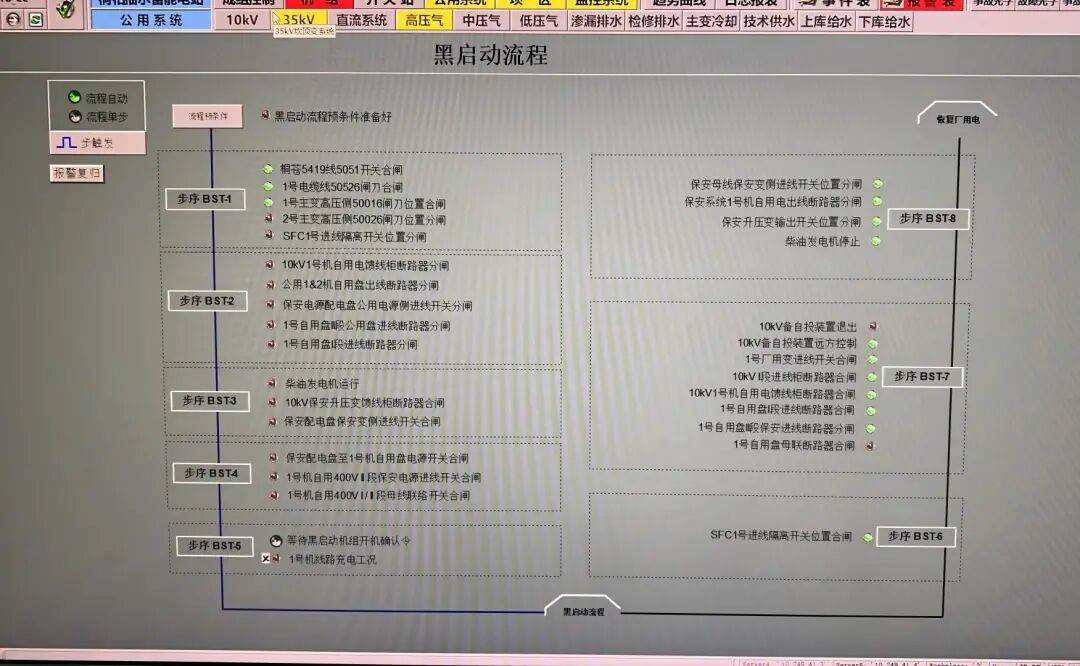

圖：黑啟動試驗?zāi)Ｊ?/span>
圖：黑啟真實驗?zāi)Ｊ?/span>
2.對原有黑啟動設備進行升級改造，將信息通信技術、遠程控制技術利用到黑啟動中
主要針對原有的廠用電系統中舊式的開關增加監控接點，包括多次試驗10kV系統和400V系統中相關開關的動作邏輯，并優化動作時間和順序。并將桐柏電站黑啟動主邏輯下載至LCU5公共設備現地控制單元，更新升級1號機現地控制單元以及開關站設備現地控制單元，以此來實現上位機發令，現地控制單元執行相關命令，最終達到成功黑啟動的目的。
3.實現電網黑啟動的快速響應以至做到無縫連接，為華東網調恢復電網爭取寶貴的時間
通過對原有黑啟動設備的整合、升級和改造，徹底完成了黑啟動設備自動化的更新?lián)Q代，并集成了所有順控流程于上位機監控電腦，目前該套系統已經在桐柏電站投入使用，多次試驗證明其操作簡單、安全可靠，黑啟動全程僅需10分鐘即可，比人工操作至少節省50分鐘，且可以通過監控畫面全面把控黑啟動進程。
4.建立桐柏電站黑啟動相關規章制度，首次提出抽蓄電站智能黑啟動概念
針對桐柏電站智能黑啟動啟停系統，建立新的黑啟動規章制度、相關標準以及典型黑啟動流程，并制備了桐柏黑啟動應急操作包，包括黑啟動操作票、操作工器具、安全工器具以及應急照明燈等，更新編制了如《SGCC-SGXY-TB-XC-79 機組黑啟動運行現場處置方案（2024）》、《桐柏公司黑啟動流程簡介》、《桐柏電站黑啟動典型操作票》等規章制度和典型操作流程。
04
實施效果
1.黑啟動全程僅需10分鐘即可，比人工操作至少節省50分鐘（人工操作需60-70分鐘），且可以通過監控畫面全面把控黑啟動進程，使電網可以迅速地從癱瘓中恢復過來，最大程度地挽回經濟損失，降低社會負面影響，有效保證了電網安全穩定運行，其帶來的經濟效益、社會效益不可估量；
2.通過息通信技術、遠程控制技術的支持，對現有黑啟動設備進行升級改造，包括其他涉及黑啟動的現地控制單元，實現中控室遠程控制、監視電站黑啟動，將黑啟動設備通過物聯網技術，集成至中控室監控電腦，形成一個統一的桐柏電站黑啟動控制系統。
3.建立新的黑啟動規章制度、相關標準以及典型黑啟動流程，并制備了桐柏黑啟動應急操作包，包括黑啟動操作票、操作工器具、安全工器具以及應急照明燈等，更新編制了如《SGCC-SGXY-TB-XC-79 機組黑啟動運行現場處置方案（2024）》、《桐柏公司黑啟動流程簡介》、《桐柏電站黑啟動典型操作票》等規章制度和典型操作流程。本項目不僅推進了黑啟動的發展，建立了黑啟動的相關標準，更在應用層面上，突破了黑啟動操作繁瑣、耗時過長、可靠性低的瓶頸，給整個行業帶來了一個新的亮點。
05
創新點、亮點
1.提出抽蓄電站智能黑啟動概念，建立標準操作流程：提出了抽蓄電站智能黑啟動概念，解決了當下“黑啟動”過程所面臨的一大難題，完成了現代化“黑啟動”全過程的實現，建立了一套具有典型性的標準操作流程。
2.優化控制邏輯，采用一鍵啟動的模式：利用順控流程中的“線路充電”啟動模式，上位機直接下令，無需任何的人為干預，與傳統的操作方式相比大致節約50分鐘，真正發揮了電網事故時機組黑啟動的快速反應作用。
3.采用“黑啟動操作包”，縮短操作時間：地下廠房配備“黑啟動操作包”供緊急情況下使用，其中包括操作工器具、照明燈、操作票、鑰匙、圖紙等，可以在得到允許后直接使用，這樣便能夠盡量縮短操作時間，滿足電網對黑啟動的要求。
4.采用自動控制系統，提高系統安全性：黑啟動系統采用自動化控制，完全代替了手動操作黑啟動設備，避免了人員走錯間隔、誤動設備等人為安全責任，也避免了人員觸電、爆炸等危險因素。
