摘 要 隨著可再生能源在電力系統中的滲透率不斷提高，其間歇性和不確定性對電力系統的頻率穩定性產生了深刻影響。作為一種新型儲能技術，超級電容具有功率密度高、循環壽命長、工作溫區寬等優點，可作為提升電力系統調頻能力的重要手段。本文概述了用于電力系統調頻的超級電容儲能系統。首先，介紹了電力系統的調頻需求以及使用超級電容儲能系統進行調頻的優勢。其次，整理了用于電力系統調頻的超級電容儲能系統的控制策略和容量配置方法。其中，控制策略涵蓋了下垂控制等經典控制方法和模型預測控制等先進控制策略。容量配置方法歸納了基于規則的方法和基于優化的方法。然后，梳理了使用超級電容儲能系統進行電力系統調頻的工程案例，著重分析了以“超級電容+鋰離子電池”為代表的混合儲能系統的系統架構、運行模式、經濟性等。最后，對超級電容調頻技術進行了展望，給出了目前學術界和產業界尚需加強合作、協同攻關的建議以推動該技術的大規模應用和高質量發展。
關鍵詞 電力系統調頻；超級電容；控制策略；容量配置；工程案例
電力系統頻率是衡量系統運行狀態的重要指標，能夠反映系統提供的有功功率與負荷之間的平衡程度。負荷側或發電側的隨機波動可能導致電力系統出現功率不平衡，進而引發電力系統頻率不穩定。電力系統頻率偏離額定值過大時可能導致大面積停電甚至電力系統崩潰。因此，電力系統調頻技術對于維持系統穩定至關重要。
隨著可再生能源的高比例并網，其隨機性較大和波動性較強的特性給電力系統的穩定性帶來了一定的影響，如頻率穩定性降低、頻率波動變快、脫網風險增加等。因此，電力系統對調頻提出了更高的要求，如提高調頻響應速度和提升調節的靈活性等。傳統電力系統調頻方式主要依賴火電機組、水電機組、抽水蓄能等裝置，其中，火電機組由于機械系統性能限制，其調頻響應時間較長，調節響應慢，且其在處理頻繁的擾動時會產生較大的磨損，不適合參與較短周期的調頻；水電機組除了設備磨損問題外，其調頻容量還會受水資源季節性限制以及地域問題的影響，其調頻功能往往不能滿足要求；抽水蓄能的調頻效果雖好，但其存在建設要求高、效率低、特性復雜等問題。因此，現代電力系統需要新的調頻手段，來彌補已有手段的不足，同時能夠應對新的挑戰。
相對傳統電力系統調頻方式的不足，儲能系統參與電力系統調頻的優勢變得越來越明顯。具體來說，通過多個儲能單元構成的儲能系統在調頻中的響應速度、調節精度、靈活性、經濟性等方面優于以火電機組、水電機組和抽水蓄能為代表的傳統電力系統調頻方式。在響應速度方面，儲能系統較火電機組而言具有快速性和參數可定制性的優勢，因此儲能系統對于頻率變化的響應速度遠快于火電機組，可以實現毫秒級至秒級的響應，大幅降低了頻率調節所需的時間；在調節精度方面，儲能系統可以借由其快速響應的特性，對頻率進行更精確的調控，提升調頻響應精度；在使用和配置的靈活性方面，儲能系統的配置更加靈活，其受地理位置和季節因素的制約較小，另外儲能系統在調頻操作上更加靈活，能隨時充放電，可靈活調節出力，并能對上調和下調功率實現快速轉換；在經濟性方面，首先，儲能系統能夠更好地應對頻繁調頻的情況，減少火電和水電機組設備磨損，降低運行維護的費用，其次，儲能系統除了參與調頻之外，同時能夠通過市場運作實現盈利，對自身的費用進行補償。
超級電容作為一種新型儲能器件，與其他常見儲能器件的能量密度、功率密度、充放電時間和循環壽命等參數的對比如表1所示。和其他儲能器件相比，超級電容在具有良好能量密度的同時，同樣具有功率密度高、循環壽命長以及工作溫度范圍廣等優點，因此，基于超級電容的儲能系統在電力系統調頻領域有著獨特的優勢。因其具有較高的功率密度，超級電容能夠在電網發生波動時快速吸收或釋放功率，從而滿足電力系統調頻對瞬時功率波動的補償需求。其次，超級電容具有極快的充放電速度，可以實現毫秒級到秒級的充放電，從而能夠?qū)崿F(xiàn)對電力系統的調頻指令做到快速響應。此外，超級電容的高循環壽命和寬工作溫度范圍使其能夠適應極端氣候地區的電網調頻。綜上所述，超級電容的特性使其非常適合用于電力系統的快速調頻，并能夠有效應對新能源并網帶來的頻率波動問題，進而提高電網的穩定性和可靠性。

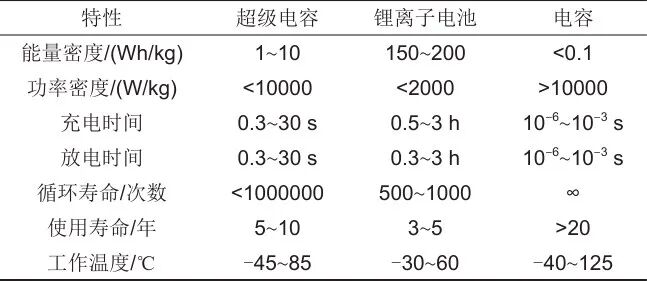

表1 超級電容特性
然而，超級電容在電力系統調頻的應用中仍面臨著許多問題與挑戰。例如，超級電容在吸收或釋放功率過程中的精確出力與調頻效果直接相關，因此，采用恰當?shù)目刂撇呗砸越鉀Q上述問題對充分發揮超級電容的優勢至關重要。此外，在實際部署當中，超級電容的容量配置直接關系到系統的實用性與經濟性。容量過大會導致資源浪費與成本增加，容量過小則難以滿足調頻需求。因此，如何合理地對超級電容進行容量配置仍舊值得進行深入的探索。
本文基于電力系統的調頻需求和超級電容調頻技術的優勢，梳理了超級電容調頻的控制策略與容量配置方法，并總結了應用于實際工程的典型案例。
1 超級電容調頻控制策略
設計恰當?shù)目刂撇呗詫τ诒Ｕ铣夒娙菰谡{(diào)頻過程中精準出力至關重要，現有的控制策略大致可以分為兩類：經典控制策略和先進控制策略。經典控制策略主要包括下垂控制、虛擬慣量控制，以及基于二者的混合控制。先進控制策略主要包括模型預測控制(model predictive control, MPC)、模糊邏輯控制(fuzzy logic control, FLC)和數據驅動控制等。超級電容的調頻控制策略匯總?cè)绫?所示。

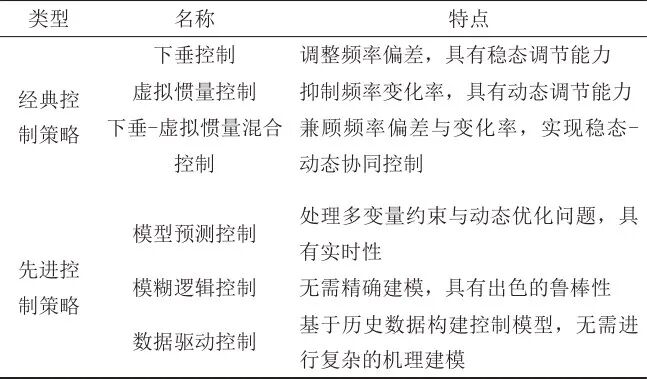

表2 超級電容儲能系統控制策略
1.1 經典控制策略
作為一種經典控制策略，下垂控制通過模擬同步發電機的下垂特性，根據頻率的偏差調整超級電容的輸出功率。其優勢在于具有出色的穩態調節能力，不需要精確的系統模型，且可以平衡多個儲能單元的功率。例如，一種采用下垂控制動態調整超級電容輸出功率的分散式控制策略被用于電力系統調頻控制中，該控制策略通過減小超級電容荷電狀態(state of charge, SOC)的波動來實現控制優化。此外，動態下垂控制中的下垂系數可基于調頻單元的額定功率和系統的頻率偏差進行動態調整，以增強電力系統頻率的穩定性。
虛擬慣量控制作為另外一種經典的控制策略，通過模擬同步發電機的慣量，根據頻率變化率控制超級電容快速釋放或吸收功率，以抑制頻率的波動。虛擬慣量控制具有出色的動態調節能力，可以降低頻率偏差的峰值，適用于頻率波動較劇烈的場景。例如，在綜合考慮設備安全、調頻指標和調頻成本之間的耦合關系的同時，利用超級電容并結合虛擬慣量控制，一套基于規則的控制流程可被用于調頻控制。此外，為了減少超級電容的容量需求，在應用虛擬慣量控制對超級電容進行調頻控制的同時，采用基于變功率跟蹤的方法對風機的發電功率進行動態調整，可實現風機性能和調頻經濟性的提升。
基于下垂控制和虛擬慣量控制這兩種經典的控制策略，二者的混合控制策略也得到廣泛研究。下垂-虛擬慣量混合控制策略結合了下垂控制的穩態調節能力和虛擬慣量控制的動態調節能力，通過下垂控制調整頻率的偏差，并利用虛擬慣量控制快速抑制頻率的變化率，實現穩態-動態的協同控制。一方面，在下垂-虛擬慣量混合控制策略中，兩種控制策略可以同時對調頻控制起作用。例如，混合控制策略可控制超級電容輔助風機進行調頻，并考慮超級電容的過充過放現象，引入相關約束對超級電容的SOC進行調整。另一方面，下垂控制和虛擬慣量控制兩種控制策略可基于一定的規則確定優先級，分別對調頻進行控制。考慮兩種控制策略使用的優先級和協同性，根據頻率的偏差和變化率方向，控制策略選擇合適的投入類型，從而控制超級電容在不同場景下精準出力，既實現了調頻效果的提升又避免了超級電容的過度使用。
1.2 先進控制策略
MPC是一種常見的先進調頻控制策略，可以根據系統建立的模型對未來狀態進行預測，在對其進行優化時可以考慮各種約束，并且可以實時地對系統進行控制。MPC在調頻中可以將儲能系統和可再生能源的功率進行平衡，并同時考慮儲能系統的容量和功率等其他約束。針對超級電容快速響應的場景，使用MPC可結合電壓軌跡約束來防止能量耗盡引起的二次頻率擾動。對于設備老化的問題，MPC通過考慮粗細粒度時間尺度，利用超級電容的高功率特性來避免電池等高能量密度設備的功率波動，并實現對調頻信號的實時調控。為了減少擾動干擾，MPC還可結合分?jǐn)?shù)階控制和虛擬慣量設計集中系統，用于調整超級電容的輸出功率。
另一種先進控制策略FLC，對模型的精確性要求低，可通過構建模糊規則庫將輸入變量映射到輸出變量，以處理輸入輸出變量的非線性關系。因此，F(xiàn)LC有著很強的魯棒性，即使用于存在參數不確定的情況也具有良好的控制性能，非常適合新能源高滲透場景。針對儲能系統的非線性響應特性，以頻率偏差、偏差變化率和SOC為輸入設計FLC，通過模糊規則庫按需調整充放電策略，在沒有精確模型的情況下仍可確保調頻精度，同時可平衡儲能設備的壽命損耗。另外，在混合儲能場景中，可設計分層的FLC(上層+下層)，上層設計模糊規則并動態分配超級電容和電池功率比例，下層實現快速跟蹤緩解高頻充放電老化及增強抗擾能力。
數據驅動控制是根據歷史數據的特征和規律進行決策的一種先進控制策略，不需要對系統復雜的機理建模。在調頻中，數據驅動控制可以從歷史調頻數據中學習，在線感知系統狀態并做出相應的決策?；诔夒娙莸哪芰縿討B(tài)特性，數據驅動的神經網絡結構對模糊控制規則庫進行在線訓練，利用頻率偏差、儲能設備SOC等參數實時調節控制器的輸出函數，使混合儲能在電網需要時能夠自適應地調整其調頻功率，提升與電網需求相對應的頻率支撐能力。借助神經網絡結構，優化功率分配系數和減小儲能壽命損耗，分析風電功率的變化，解析調頻功率的分配，進而使超級電容負責高頻分量部分而電池負責低頻分量部分，并根據健康狀態評估反饋修正參數，實現對短期響應和長期穩定的平衡。
2 超級電容容量配置方法
在超級電容調頻的應用部署中，為實現系統經濟性的優化，需要對超級電容進行恰當?shù)娜萘颗渲?。目前對于超級電容的容量配置方法主要分為兩種：一種是基于部件特性、工程需求以及控制策略，通過一定規則配置容量的方法；另一種是基于優化模型，通過優化算法配置容量的方法。
對于通過一定規則配置容量的方法，其適用于大規模的工程應用，計算效率較高。一方面，部件特性和工程需求是基于規則配置容量的方法需要考量的重要因素。例如，根據超級電容的成本、放電效率、備用容量與網側變換器的輸出功率限制，考慮負荷突增擾動下的調頻需求，對超級電容模組的串并聯數量進行計算以實現容量的合理配置。與實際工程中的調頻需求相結合，考慮超級電容的耐壓、通流能力及其變換器的工程約束，通過一定的規則流程確定超級電容的容量，可實現工程可行性與經濟成本的平衡。另一方面，基于規則配置容量的方法也可考慮控制策略的影響。例如，結合下垂控制和虛擬慣量控制兩種控制策略，以目標頻率和目標頻率變化率為依據可分別確定系統的下垂系數和慣量系數，并據此對超級電容的容量進行配置。此外，基于虛擬慣量控制策略，可構建包含超級電容投資成本的數學模型，并利用數值積分的方法量化瞬態能量需求，以確定超級電容的容量，在保證調頻性能的同時實現容量配置成本的優化。
對于通過優化算法配置容量的方法，其利用的優化算法一般可以分為群智能算法和數學規劃算法。群智能優化算法主要包括粒子群優化算法和進化算法等，可通過模擬自然界中生物個體的協同行為實現高維解空間的全局尋優，適用于含多變量耦合的復雜系統模型。例如，在基于超級電容的混合儲能系統調頻背景下，以最大化儲能系統凈收益為目標，并考慮儲能系統SOC的約束，利用粒子群算法可確定超級電容的最優容量。此外，利用差分進化算法結合模糊邏輯控制策略，以電網頻率偏差為約束，最小化超級電容的容量成本，可實現控制策略與容量配置的協同設計。另一方面，數學規劃算法主要包括混合整數優化、線性優化和非線性優化等，在含確定性參數的大規模問題中展現出顯著計算效率優勢，確保解的最優性與收斂性。例如，首先結合系統的頻率響應模型對調頻能力進行量化，然后考慮波動平滑、調頻能力和投資成本，建立線性優化模型以最小化超級電容的容量，并利用廣義Benders分解算法將優化問題分解為多個子問題進行迭代求解。此外，通過建立非線性優化模型，采用兩級算法可對超級電容的容量進行計算。具體來說，首先根據頻率動態模型對超級電容的容量進行估算，然后將估算值作為區域縮減迭代算法的初始值，以進一步計算所需超級電容的精確容量，可實現超級電容利用率的有效提升。
3 超級電容調頻工程案例
考慮合適的控制策略與容量配置方法，超級電容已逐漸成為電力系統調頻的關鍵技術。具體來說，通過考慮超級電容與電源、負荷的互動，將超級電容集成到原有電力系統中，不僅可以平衡能源之間的間歇性，還可以提供即時的能量支撐，增強電力系統的可靠性。目前，超級電容輔助電力系統調頻已有大量工程案例，其中，已投運、建設中以及投標中的部分典型工程案例見表3。

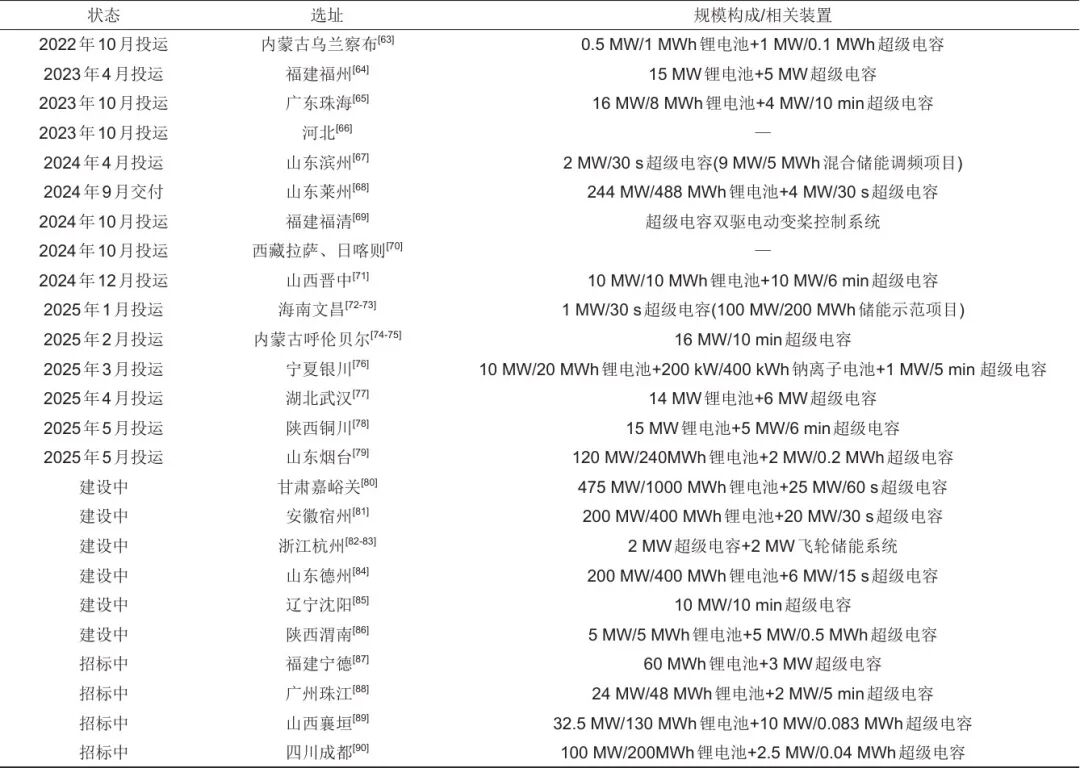

表3 超級電容調頻項目
從地區分布看，超級電容調頻項目覆蓋范圍廣泛，廣東、河北、西藏、寧夏等十余省份均有分布。超級電容調頻技術也克服高海拔地區的限制，在西藏拉薩與日喀則兩地均有布局。此外，山東、福建為超級電容調頻項目集中區域，內蒙古自治區也依托豐富的能源優勢推動超級電容調頻項目加速發展。目前，全球首個全超級電容儲能調頻系統落地內蒙古呼倫貝爾。從技術配置上來看，全超級電容儲能調頻系統較少，以“鋰電池+超級電容”這類混合儲能調頻系統為主導模式。這是因?yàn)殡娋W(wǎng)調頻不僅需要快速吸收和釋放功率，還需要持續一定時間的能量支撐。而全超級電容儲能調頻系統在提供所需的峰值功率后，無法維持所需的調節時長，如果為了達到所需的持續調頻時間，則會導致調頻系統體積和經濟成本的增加。對于混合儲能調頻系統來說，系統中的超級電容側重短時高頻調頻，系統中的鋰電池承擔長時儲能，整個系統可兼顧鋰電池和超級電容兩者的優勢，實現調頻的快、準、穩，典型案例如山東萊州項目(244 MW/488 MWh鋰電池+4 MW/30 s超級電容)和甘肅嘉峪關項目(475 MW鋰電池+25 MW超級電容)。此外，超級電容搭配其他多元儲能技術也呈現一定趨勢，例如，寧夏銀川首次嘗試“鋰電池+鈉離子電池+超級電容”組合，浙江杭州引入“超級電容+飛輪”組合提升響應速度?？梢灶A(yù)見，超級電容調頻技術正通過規模化應用與創新融合，逐步成為電力系統靈活調頻的重要支撐。
3.1 全超級電容儲能調頻系統
如表3所示，受限于調頻需求與市場慣性，全超級電容儲能調頻系統的工程案例僅有兩個，包含一個已投運項目(內蒙古呼倫貝爾)和建設中項目(遼寧沈陽)。
以已投運項目為例，目前全球容量最大的全超級電容儲能調頻系統于2025年2月28日在內蒙古呼倫貝爾伊敏電廠一次性投產成功。伊敏電廠全超級電容儲能調頻系統突破了全超級電容儲能耦合火電機組調頻的關鍵技術，首次將組串式儲能變流器應用于儲能調頻領域，與傳統物理服務器控制系統相比，超級電容充放電調節時間大幅縮短，響應速度提升60%，有效消除了簇間環流，大幅提升了機組負荷調節精度。伊敏電廠作為東北電網首個火儲調頻項目，完全使用超級電容作為儲能調頻系統，對超級電容賦能新型電力系統發展具有重要意義。
3.2 混合儲能調頻系統
除作為獨立單元應用于儲能調頻系統外，超級電容更常以混合儲能系統中的核心組件形式存在，其典型應用模式為與鋰電池構成混合儲能調頻系統。此類系統能夠快速充放電并精準調節輸出功率，調頻效果遠好于常規發電機組。其系統結構如圖1所示，電源側整合火電與可再生能源形成互補發電體系；儲能側通過混合儲能調頻系統經變換器實現能量雙向流動；控制系統涵蓋電廠遠端、儲能就地控制及網調中心三級管理模塊，實現“源、網、荷、儲”協調控制，體現出混合儲能調頻系統在新型電力系統中的協同調頻機制。

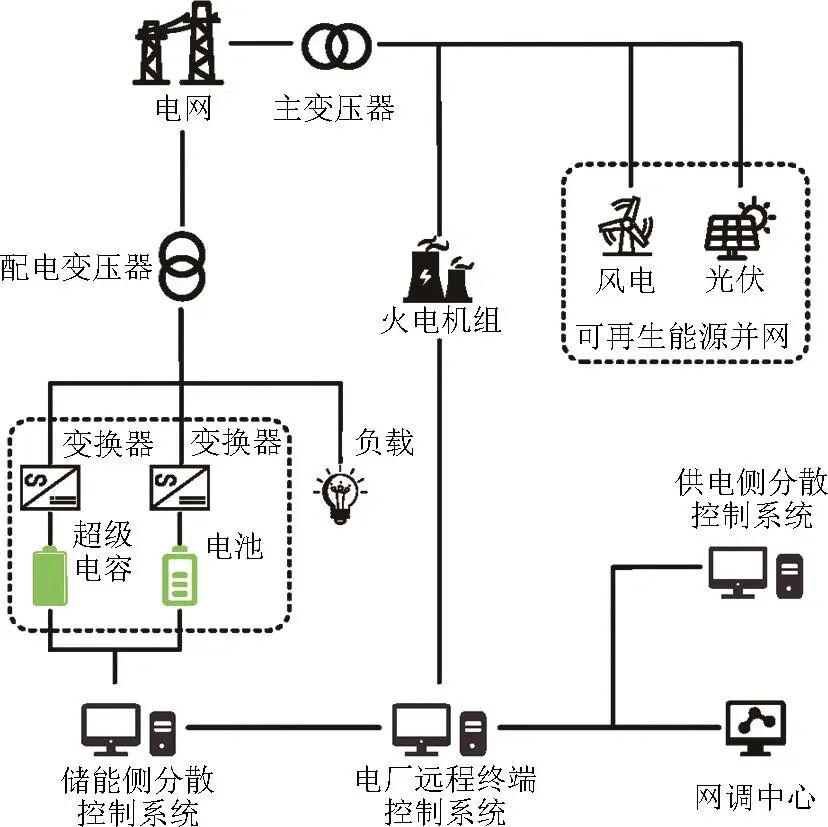

圖1 用于電力系統調頻的混合儲能系統架構
在新型電力系統調頻技術的發展進程中，我國的超級電容調頻技術實現了重大突破并形成示范引領效應。2022年10月，三峽集團烏蘭察布“源、網、荷、儲”試驗基地率先完成混合儲能系統直流耦合接入方式的工程化驗證，為多元儲能協同控制提供了技術范式。而真正標志我國超級電容調頻技術進入國際前列的關鍵節點，是福建福州羅源電廠大容量超級電容混合儲能調頻項目的成功投運。該項目作為國內首個大容量超級電容與鋰電池混合儲能調頻工程，創新性地構建了能量型與功率型儲能協調控制系統，其技術方案有效解決了傳統調頻資源響應滯后的問題，填補了大規模超級電容參與電網調頻的技術空白。以此為里程碑，全國范圍內相繼涌現出多個超級電容調頻項目，為新型電力系統調頻開辟了新路徑。
以廣東珠海金灣電廠為例，2023年10月投運的“鋰電池+超級電容”混合儲能調頻系統展現了超級電容在火電調頻場景中的典型應用模式。如圖2所示，該系統采用分布式接入架構，將7.5 MW、7.5 MW、5 MW三組儲能模塊分別接入6 kV廠用電A/B/C三段母線，形成多層級協同控制網絡。金灣電廠運行邏輯遵循“電網指令、聯合響應、動態調節”的閉環機制，電網端調頻指令通過遠程終端控制系統傳輸至電廠分散控制系統，電廠分散控制系統同步將指令轉發至儲能控制系統。針對火電機組響應滯后特性，儲能控制系統實時解析調頻指令與機組出力偏差，通過動態功率分配算法生成調節指令，使混合儲能系統快速補償功率差額。具體而言，當需提升發電功率時，混合儲能系統經高變放電輔助機組完成上調指令；反之則通過充電消納過剩功率，待機組出力穩定跟蹤目標值后，儲能出力逐步退出，進入待機狀態以響應下一周期指令。

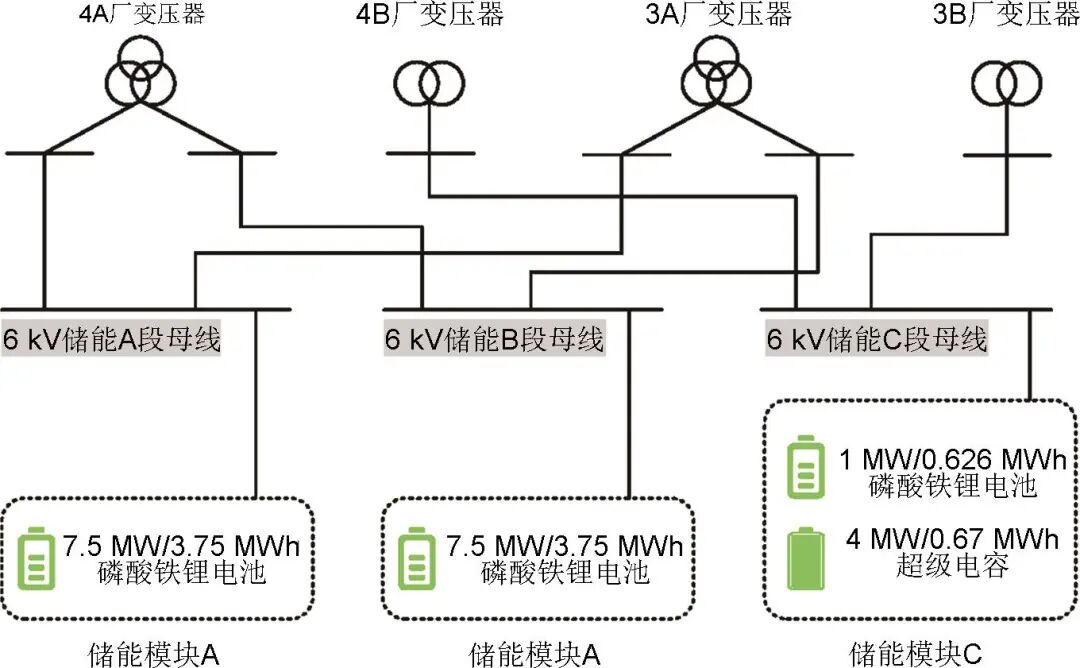

圖2 廣東珠?；旌蟽δ芟到y(tǒng)架構
該混合儲能系統的調頻特性在2024年某日全時段調頻中標統計中得到驗證。結果顯示，當日58.2%的調頻指令持續時長小于30秒，90%以上指令在3分鐘內完成，凸顯短時高頻調節需求。此類工況下，超級電容憑借毫秒級響應速度與高功率密度優勢，成為平抑功率波動的核心單元，而鋰電池則保障中長時段能量支撐。這種“功率型+能量型”儲能協同模式，有效彌補了傳統火電機組調節速率不足的缺陷，體現了以超級電容作為核心組件的混合儲能系統在提升電網頻率穩定性方面的技術價值。
在技術創新方面，廣東珠海電廠基于超級電容與鋰電池的特性差異，采用“電容優先”的分級響應策略，構建了精細化功率分配機制。具體而言，當調頻指令與機組實發功率偏差處于4 MW閾值范圍內時，系統優先調用4 MW/0.67 MWh超級電容單元獨立響應調頻需求；若功率偏差超出該閾值，則啟動16 MW/8 MWh鋰電池儲能進行協同補償。如表4所示，某日全時段中標調頻中，0～4 MW區間累計觸發286次(占比18.3%)，而4～20 MW區間達1141次(占比73%)。這一現象表明，在廣東電網輔助調頻市場機制下，火電機組需頻繁應對低幅高頻調節需求。通過將小功率指令定向分配至超級電容，不僅充分發揮其毫秒級響應與百萬次循環壽命優勢，更有效規避鋰電池因頻繁淺充放導致的容量衰減問題，實現全壽命周期成本優化。

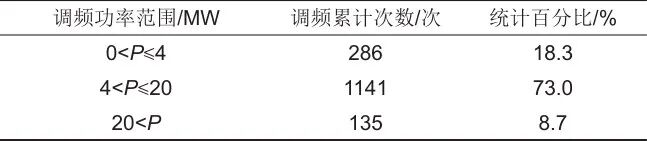

表4 某日全時段中標調頻指令功率統計
該技術創新的經濟效益已在運行實踐中得到驗證。2023年10月至2024年4月間，項目累計收益突破3000萬元，月均收益達438萬元，較混合儲能調頻系統投運前平均K值提升2.76倍，收益增幅超40倍，按當前收益模型測算，投資回收周期可縮短至1.5年。
進一步地，以此技術配置為起點，混合儲能調頻系統的應用在2024年12月取得突破性進展。山西晉中左權電廠投運的“10 MW/6 min超級電容+10 MW/10 MWh鋰電池”混合儲能調頻系統，成為全球首例10 MW級超級電容混合儲能系統輔助火電調頻工程。試運行數據顯示，配套1、2號機組的綜合調頻性能提升逾100%，負荷響應速率較改造前提高3倍，輔助服務市場中標率增長65%。
如表3所示，仍有大量建設中、招標中的超級電容輔助調頻項目即將落地。未來，超級電容輔助調頻技術不僅可通過快速響應來提升調頻經濟收益，還能增強發電機組的調節靈活性，為新能源電網提供慣量支撐和動態調頻能力，對實現“雙碳”目標下電力系統的安全穩定運行具有重要支撐作用。
4 結論與展望
本文概述了用于電力系統調頻的超級電容儲能系統。首先，介紹了電力系統的調頻需求并分析了超級電容這一新型儲能技術在調頻應用中的優勢。其次，從經典控制策略和先進控制策略兩個方面整理了用于電力系統調頻的超級電容儲能系統控制策略，并歸納了基于規則的和基于優化的超級電容儲能系統容量配置方法。然后，梳理了用于電力系統調頻的超級電容儲能系統工程案例，并對典型案例進行了分析，揭示了超級電容儲能系統在電力系統調頻方面的應用價值。
雖然超級電容儲能系統在電力系統調頻這一應用場景中具有顯著優勢和巨大潛力，但超級電容調頻技術仍存在諸多挑戰，有待進一步研究和開發：
（1）經典控制策略計算效率較高且工程應用廣泛，但在技術和經濟指標的優化方面存在一定局限性。例如，經典控制策略大多基于固定的規則和參數，難以準確應對系統的動態非線性協同調度需求，無法實現多目標約束下的最優控制。同時，經典控制策略通常不考慮各電源的運行成本差異，缺乏對市場機制或動態電價的響應能力，導致資源利用效率較低、運行成本較高，難以支撐現代電力系統在技術和經濟指標方面的綜合優化需求。先進控制策略雖然在技術和經濟指標的優化方面表現出色，但其計算復雜性較高，難以在工程上大規模應用。因此，仍需對超級電容調頻系統控制策略進行深入研究，以兼顧技術與經濟指標的優化和工程上的可用性。
（2）現有超級電容調頻系統的容量配置方法雖然在一定程度上提高了系統的經濟性和超級電容的利用率，但容量配置與控制策略的深度耦合仍需結合真實工況進一步研究。
（3）現有工程案例已初步驗證了超級電容調頻系統的應用價值。然而，受限于其較高的投資成本和有限的實證規模，超級電容調頻系統的經濟性仍需全面評估。
