中國儲能網訊：關于“電量焦慮”，是不是怕續航不足，有沒有嫌充電太慢？在儲能領域，“既要……又要……”的事兒怎么辦到？近日榮獲上海市技術發明獎一等獎的項目，終于突破了儲能技術“魚與熊掌”的兩難困局。這就是，由中國科學院上海硅酸鹽研究所、上海交通大學等完成的“面向高功率儲能應用的雙高混合型器件關鍵技術”。
在新能源革命的浪潮中，儲能技術被視為“能源轉型的最后一公里”。傳統鋰電池存儲能量多，但放電速度慢；超級電容器快速充放佳，但存儲能量不盡如人意。如何讓儲能器件既“裝得多”（高能量密度）又“放得快”（高功率密度）實現“雙高”，“魚與熊掌兼得”成為科學界、產業界攻關的焦點。
在國家和上海市科委科技項目的持續支持下，這一大獎項目自主研發出雙高混合型儲能技術，突破了能量密度＞100Wh/kg且功率密度＞100kW/kg的“雙百”目標，為高技術裝備、航空航天探測、新型電力系統電網調頻等領域應用提供了創新答案。
01
結構設計“一材雙能”
在電化學儲能領域，能量密度與功率密度的提升始終面臨“魚與熊掌不可兼得”的科學瓶頸。鋰離子電池已用于新能源車輛，雖可實現300Wh/kg以上的能量密度，但受限于離子擴散速率，功率密度長期低于1kW/kg；而用于城市公交電車線路的超級電容器，功率密度可達20kW/kg以上，能量密度卻不足20Wh/kg。這本質上源于熱力學與動力學的固有矛盾——因?yàn)榍罢咭蟛牧暇邆浞€(wěn)定的晶體結構以存儲更多電荷，后者則需要快速的電子/離子傳輸通道以實現瞬時功率輸出，二者在單一材料體系中難以兼容。
超級電容器、鋰離子電池與雙高混合型器件機理對比。
美日韓等儲能技術先進國家曾通過優化電極結構、改良電解液等路徑嘗試突破，但始終未能跨越“雙百”技術門檻。國際學術界認為，若無法從材料構效關系的底層結構設計取得根本性創新，這一難題將長期制約高功率儲能技術的工程化應用。
如何率先破解制約性能的“雙結構功能區”理論？作為項目第一完成人，黃富強教授帶領中國科學院上海硅酸鹽研究所、上海交通大學等聯合團隊從基礎理論突破入手，提出融合“鋰電+超電”優點的“體表協同儲能”新機制和“雙結構功能區+堆積致密因子”結構設計理論模型，在電極材料中構建“體相儲能功能區”與“表層功率功能區”，為“雙高電源”材料設計提供理論基礎。

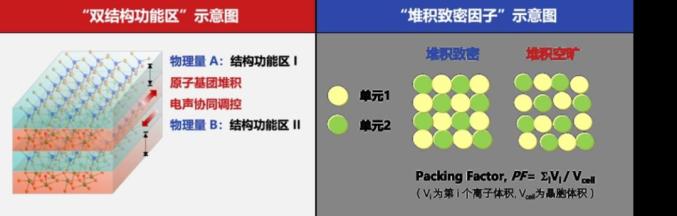

“雙結構功能區+堆積致密因子”材料結構設計理論模型示意圖。
02
材料制備施展“時空魔法”
“體表協同儲能”雙高理論突破后，如何將“雙結構功能區+堆積致密因子”從理論構想變?yōu)楣こ态F(xiàn)實？
現實中，科研團隊面臨進一步挑戰。因?yàn)閭鹘y(tǒng)制備工藝無法在同一材料中實現“高溫結晶”與“低溫?fù)诫s”的兼容，兩者在熱力學上是相互排斥的。
為此，團隊發明了“多時空拓?fù)湓S可”制備新技術，制備復雜功能材料。他們將熱力學禁阻的“同時空”單步反應，拆解為熱力學許可的“多時空”分步反應，通過精準調控反應時間與空間，使原本相互排斥的化學反應在時間序列上依次發生，成功實現亞穩相材料的可控量產，讓原本“水火不容”的兩種工藝在材料制備中和諧共存，最終在材料中形成“體相-表層”復合結構，開辟了分階段構筑復雜多功能材料的全新路徑。
雙高混合型儲能關鍵電極材料多時空拓?fù)湓S可制備原理示意圖。
專家認為，“時空解耦+拓?fù)滢D(zhuǎn)換”材料制備創新不僅指導制備出原創雙高電極新體系，而且為氫燃料電池催化劑、固態電解質等復雜材料制備提供了新思路。
03
器件設計“反其道而行”
長期以來，儲能器件普遍采用元素種類與比例相似、或化合物類型相似、或晶體結構相似的對稱式結構設計。這種設計雖能實現單一性能的優化，如超級電容器的長循環壽命或鋰電池的高能量密度，卻難以突破“雙高”協同的瓶頸。
對此，團隊“反其道而行”，制定非對稱原創電極復配方案，以非對稱結構打造“雙高引擎”。根據不同場景應用需求，正極構建“體相化學儲能區”，負責存儲大量能量，為器件提供堅實的能量基底。負極則構建“表層物理儲能區”，實現快速電荷“吞吐”，確保了器件的高功率輸出能力。
然而，讓復配電極各司其職、協同互補的另一大挑戰在于，復配兼容性不佳、集流體的電阻高。為解決界面阻抗問題，團隊發明了三維石墨烯管的集流體，通過管間共價鍵合，形成類金剛石結構，將內阻降至0.1mΩ，力學和電學性能比傳統多孔碳要高兩個數量級。這種“電子高速公路”般的集流網絡，不僅能快速收集電極材料產生的電荷，更能承受千安培級的超大電流沖擊。
經測試，三維石墨烯管同時兼具超輕密度（1mg/cm?3;）與比鋼材高207倍的高比強度，可壓縮95%，且循環1000次無損傷。這種“剛?cè)岵?jì)”的特性，使其成為連接復配電極的理想媒介。
采用極低內阻三維集流與電極復配創新設計的雙高混合型器件。
從對稱到非對稱、從單一儲能到協同創新，通過產學研用接續攻關，團隊最終研發出能量＞100Wh/kg且功率＞100kW/kg的“雙百”超高效能器件與電源，為滿足極端特種應用場景，如“毫秒級快響應+超大電流強輸出”，以及新型電力系統大規模調頻儲能應用場景，如“兆瓦級高功率+分鐘級高能量輸出”，提供了重要動力核心。
2024科技獎勵成果展示
項目名稱：面向高功率儲能應用的雙高混合型器件關鍵技術
完成單位：中國科學院上海硅酸鹽研究所
完 成 人：黃富強 等
獎勵等級：技術發明一等獎
