中國儲能網訊：離網型新能源制氫項目不僅具有顯著的減排效益，還具備良好的產業示范與帶動作用。然而，離網電力系統及其在制氫領域的應用仍處于起步階段。在項目設計階段，儲能裝置的容量配比將直接影響離網制氫系統的整體穩定性和制氫成本。
氫能作為一種清潔能源，具備多項顯著優勢，已成為二次能源領域的重要候選。氫氣具有極高的燃燒熱值，單位質量所釋放的能量遠超多數傳統燃料，因此被視為高效的能源載體。其燃燒產物僅為水，不會排放二氧化碳等溫室氣體，環境友好性突出。氫能在應用領域表現出廣泛的適應性，不僅可用于燃料電池汽車，還廣泛應用于工業場景，如氨的合成、金屬冶煉等。作為一種長期能源存儲手段，氫能能夠有效應對可再生能源出力不穩定的問題。通過“電-氫-電”路徑，可在可再生能源富余時制取氫氣，并在負荷高峰或電力短缺時釋放能源，實現能量的跨時域調節與高效利用。在中國，氫能技術的發展正受到政府層面的高度重視與政策支持，相關規劃和激勵措施持續推動氫能在能源轉型與碳減排進程中的應用拓展。未來，隨著制氫、儲氫與用氫等關鍵技術的不斷進步，氫能有望在推動清潔能源體系構建與實現可持續發展目標中發揮更加重要的作用。
離網型風光制氫方案是指在氫氣生產過程中不依賴傳統電網，而是通過自建的風電與光伏發電系統，將風能和太陽能直接轉化為氫能，生產綠色氫氣（綠氫）。該方案的核心優勢在于避免了對電網的負荷沖擊，降低了可再生能源接入帶來的電網波動性，有效減輕了電網調節壓力。在內蒙古、寧夏等地政策支持下，離網型風光制氫有望成為綠氫產業的示范項目。政府的推動對新能源制氫技術的推廣至關重要，有助于吸引投資、推動技術創新，并逐步形成可復制的商業模式。
目前，國內新能源制氫系統主要采用并網集中制氫方案，這是由于大電網提供了穩定的能源支持，且各類關鍵設備已較為成熟。相比之下，離網制氫系統無需接入電網，項目申報時可免于新能源并網審批，顯著縮短建設周期，并在規模和容量設置上具備更大靈活性。特別是在電網未覆蓋或覆蓋薄弱的地區，離網制氫系統可通過多能互補，解決能源供給難題。
關于離網型風光聯合制氫系統的研究主要集中于系統結構設計與容量配置，相關探討多基于能量平衡與經濟性分析，涵蓋仿真建模、控制策略和容量優化等方面，多聚焦于新能源制氫系統整體結構設計與配置，特別是在電解槽、儲氫設備及控制系統等方面展開了深入研究。然而，針對離網型制氫系統中的電氣設備配置、供電平衡及儲能系統優化的探討仍較為有限。由于該類系統在國內尚處于起步階段，實踐案例和可借鑒的文獻較為匱乏，導致在設計離網型新能源制氫系統時，缺乏成熟的設計原則和典型參考方案。
構網型儲能組件是保障離網型新能源電力系統穩定運行的關鍵，其容量配置直接關系到電能質量、制氫效率及工藝系統的安全性，同時也顯著影響制氫成本。本文以離網型新能源制氫系統為研究對象，在總結離網型與傳統并網型電力系統特征的基礎上，重點探討離網制氫系統的穩定運行條件，并對不同儲能容量配置方案下的系統運行性能進行分析比較。
離網型新能源制氫系統特點
● 離網型新能源制氫系統的基本結構
離網風光制氫系統，其結構如下圖所示，所依賴的風能和太陽能資源都存在自然波動性，導致電源出力不穩定。制氫系統可以通過調節各電解槽運行負荷及投切可實現較好的靈活性。當風光發電功率波動時，電解槽隨之調整負荷，盡量實現功率平衡。目前離網系統在運行時，一般由構網型儲能電源擔負組網電源，建立并維持系統的電壓與頻率。使用儲能組件擔任組網電源時，控制上更為靈活、便捷，通過靈活快速調整有功/無功功率，可以在一定程度上抑制新能源的波動性，從而提高整個系統的穩定性。
↑ 離網型新能源制氫系統的基本結構
● 離網型新能源制氫系統的穩定條件
根據《電力系統安全穩定導則》（GB38755－2019）以及《電力系統安全穩定計算規范》（GB/T40581－2021），為保證電力系統運行的穩定性，維持電力系統頻率、電壓的正常水平，系統應有足夠的靜態穩定儲備和有功功率、無功功率備用容量。根據電力系統失穩的物理特性、受擾動的大小以及研究穩定問題應考慮的設備、過程和時間框架，電力系統穩定可分為功角穩定、電壓穩定和頻率穩定3大類以及若干子類。
在傳統電力系統規范的基礎上，離網型新能源電力系統的穩定條件基本遵循以下幾點：
相比大電網，離網系統運行的主要風險來自于內部功率不平衡。如果系統內電源機組輸出功率與負荷需求功率之間的不平衡較大，且超出機組的調節能力，離網系統將難以維持穩定運行。因此，在離網型項目的系統設計中，應合理配置電源與負荷，并在系統運行過程中盡量實現功率平衡或保持較小的不平衡量，以保障離網系統的穩定性。
根據國家標準《電能質量電力系統頻率偏差》（GB/T15945），電力系統正常運行條件下，頻率偏差限值為±0.2赫茲。當系統容量較小時，頻率偏差限值可放寬至±0.5赫茲。考慮到國家標準主要針對大電網運行制定，對于特定的孤立電網，系統穩態運行對頻率的要求，根據系統內電源和負荷長期穩定運行的需要來具體分析：首先，穩態運行頻率需要滿足系統內電源機組長期運行所允許的頻率變動范圍；其次，穩態運行頻率需要保證系統內所有負荷可靠運行情況下對頻率變動范圍的要求。
離網系統運行的頻率主要取決于電源有功功率，由于無功不平衡可以通過就地補償解決，離網系統運行的頻率和電壓變化特性主要與有功功率不平衡有關。
離網型系統對緊急控制措施及暫態頻率的要求：電力系統在實際可能的各種運行情況下，因故障突然發生有功缺額后，導致系統頻率嚴重下降時，應及時切除相應容量的部分負荷，使保留運行的負荷容量能與運行中的發電容量相適應，系統頻率能夠恢復到額定頻率附近繼續運行，不發生頻率崩潰，也不使事件后的系統頻率長期處于某一過高或過低數值。
為了維持離網系統電壓水平，保持電壓穩定，必須具備足夠的無功容量。因此，應該對系統的無功補償容量進行計算分析，判斷是否能夠滿足無功平衡的需要。此外，由于電壓穩定問題還和系統的運行方式及負荷的特性有關，對電壓穩定的分析需要針對具體的情況進行研究。
● 構網型儲能在離網型新能源制氫系統中的應用
新能源發電與同步發電機發電有著本質區別，現有的新能源基本不具備慣量支撐能力。風、光等新能源發電需要依靠變流器和逆變器并入電網，這些電力電子變流設備具有控制靈活、響應迅速等優點，但隨著電力系統中電力電子設備的增多，這些裝置本身低慣量、低阻尼、弱電壓支撐的特點會對電力系統的穩定運行造成影響。
根據控制方式的不同，儲能組件可以分為跟網型和構網型。目前大多數儲能組件采用跟網型儲能，與電網同步需要鎖相環測量并網點的相位信息，在弱電網中存在穩定問題。在系統強度弱、物理慣性低的電網中，儲能組件宜采用構網型儲能。與跟網型儲能相比，構網型儲能具有可提供同步電壓電流，為系統提供虛擬慣性等優勢；在極端環境下，還可以提供故障穿越、黑啟動及有功、無功穩定功能，保障系統穩定。
構網型儲能可以讓儲能實現類似同步發電機的運行特性，在電力系統發生擾動的前、中、后各階段，主動構建起系統穩定運行必需的電勢。
構網型儲能除考慮系統穩定性的安全方面外還需要考慮其經濟性。離網型新能源制氫系統因為無大電網支持，且受限于儲氫規模，很難做到長期能量平衡。如果完全依賴儲能裝置維持系統負荷穩定運行會導致儲能容量過大以及降低經濟性。所以在新能源發電端存在波動的情況下，需要負荷具備柔性調節的能力，比如通過荷隨源動的控制方式對電解槽進行升降負荷的調節。
離網型新能源制氫系統電力系統穩定性仿真分析
● ETAP平臺下的仿真建模
ETAP是電力電氣分析、電能管理的綜合分析軟件系統的簡稱。該軟件較為全面，包含了發電和工業電力電氣系統的規劃、設計、分析、計算、運行、模擬等全面的模擬分析。本研究的仿真部分主要利用了軟件中的暫態穩定模塊，針對波動電源和暫態故障下的系統穩定性進行了仿真模擬。

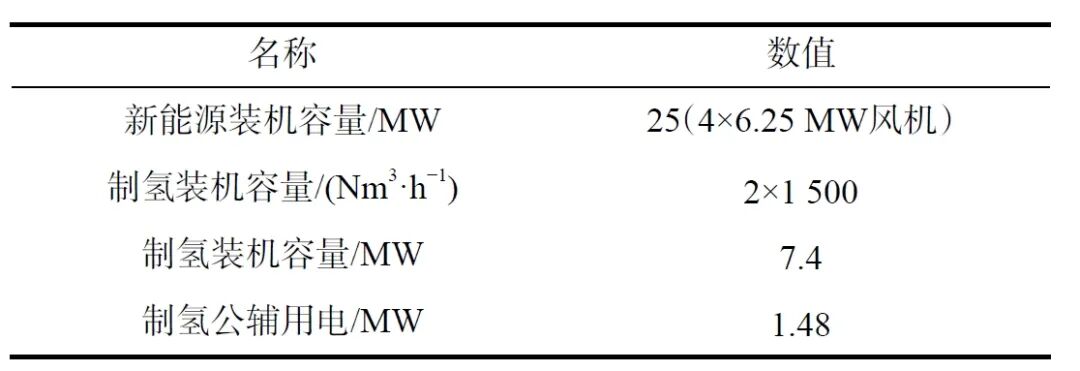

本研究在ETAP仿真平臺建立了一套離網型新能源制氫系統的仿真模型，模型參數見下表。模型包括對風機、構網型儲能模塊、儲能整流變壓器、儲能整流器、電解槽單元、動態無功補償裝置（SVG）的建模。為補償設備帶來的無功損耗，在35千伏母線段上加裝了容量為3.25兆乏的動態無功補償裝置。
↑ ETAP系統模型參數

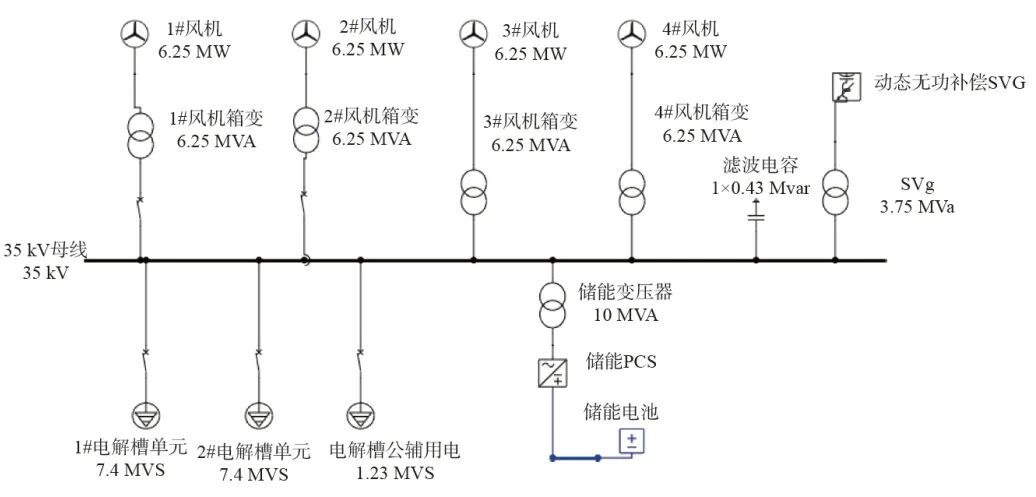

如下圖所示，新能源發電側包含4臺風機，4臺風機通過風機箱式變壓器升壓后連接35千伏母線。共1個儲能電池模塊，儲能電池模塊出口側連接PLC（雙向逆變器）入口側，PLC（雙向逆變器）出口側連接儲能變壓器低壓側，儲能變壓器高壓側連接35千伏母線。共2個電解槽模塊，及1個公輔供電模塊，電解槽和公輔模塊連接35千伏母線，電解槽模塊為包含整流器、整流變壓器的交流負載模塊。
↑ ETAP仿真模型圖
● 系統穩定性仿真分析
系統穩定性分析主要包括系統靜態功率波動工況下和暫態故障下系統的穩定性，主要目的是驗證儲能系統功率配置的合理性。本研究選取了3種典型仿真工況，對離網系統運行時可能發生的電源側波動、負荷側跌落等常見情況進行了仿真。仿真時長為10秒。系統初始狀態，風機運行在額定風速的77%，單臺輸出功率約為4兆瓦，電解槽及電解槽公輔用電處于滿負荷，系統內有功功率和無功功率處于平衡狀態。系統正常工作頻率為50赫茲。
仿真工況（1）正常風電發電功率波動25%，制氫負載3秒后同步波動。
此工況中1號風機在仿真開始時處于停機狀態，1號電解槽負荷率約為40%，仿真第1秒時風機上線。1號電解槽在仿真第4s時提升負荷率至100%。需要說明的是，本研究采用了荷隨源動的控制策略，但需要考慮控制系統信號傳遞所帶來的延遲，延遲時間設定為3秒。本研究主要針對在工況下的離網制氫電力系統的穩定分析，所以3秒的延遲時間不涵蓋風機功率調節和電解槽功率調節所需要的時間。
仿真工況（2）電解槽符合率降低50%，風機功率3秒后同步變化。
此工況中1號電解槽在仿真開始的第1秒切除，1號風機和2號風機在第4秒時切除。
仿真工況（3）額定負荷情況下風機線路高壓側母線單相接地不對稱故障。
此工況中1號風機箱變高壓側在仿真開始的第1秒設置了母線單相接地不對稱故障，并在0.12秒后清除了此故障。
仿真工況（1）

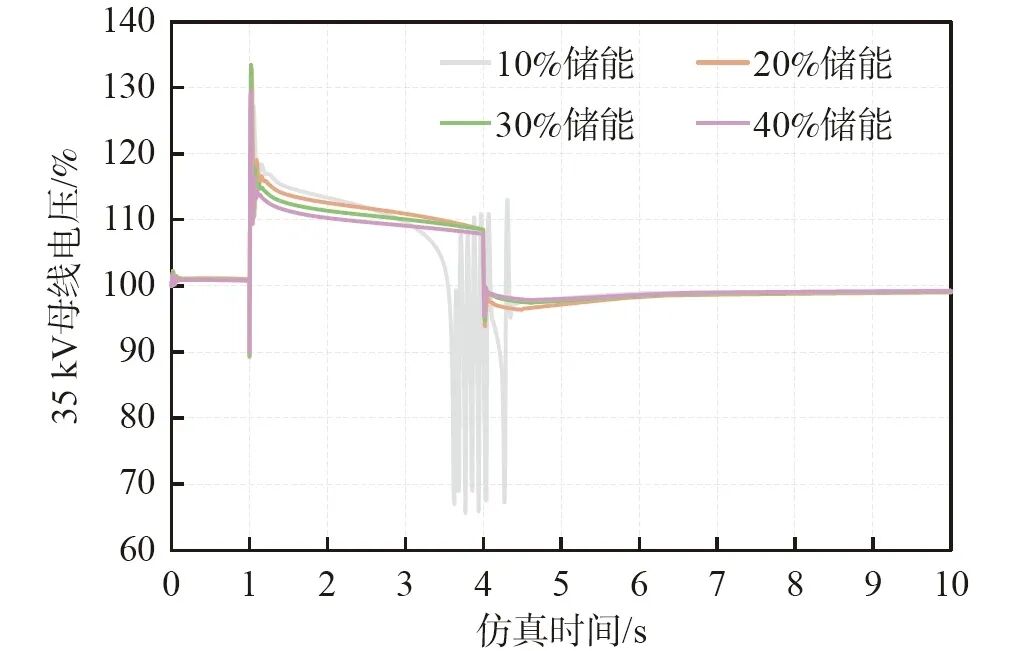

通過下圖仿真結果可以發現，需要配置至少20%儲能才可以使電壓在系統完成調節后趨于穩定。風機上線后產生了瞬間電壓波動，此時系統處于過載狀態，系統電壓升高。在儲能系統的作用下及電解槽符合率上升后，系統電壓趨于穩定。10%儲能情況下的系統電壓處于失穩狀態。對比高比例儲能的情況，30%儲能或以上可更好平抑風機上線后產生的瞬間電壓波動峰值，以及在系統在完成調節后更快平穩電壓。
↑ 仿真工況（1）35kV母線電壓仿真結果
下圖為儲能組件的無功功率輸出仿真結果，在產生波動時，儲能組件輸出無功功率并提供慣量來平移電壓波動。
↑ 仿真工況（1）儲能組件無功功率輸出
下圖表明，20%以上儲能情況下，系統頻率波動不明顯，在系統完成調節后頻率穩定，變化范圍<1%。
↑ 仿真工況（1）系統頻率仿真結果

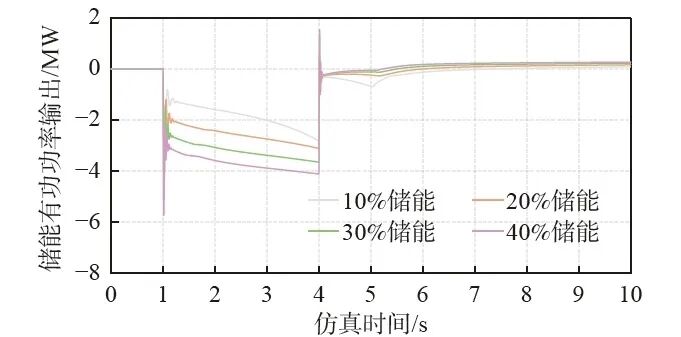

儲能組件的有功功率輸出如下圖所示，更大的儲能配比可提供更高的有功功率輸出，并可以有效減少頻率的波動峰值。
↑ 仿真工況（1）儲能組件有功功率輸出
仿真工況（2）

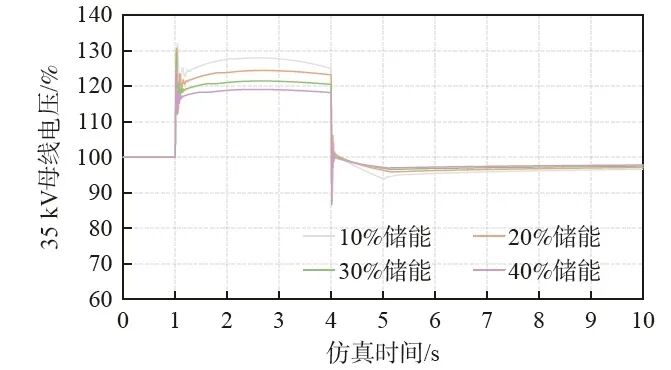

如圖1所示，與工況（1）情況近似，當負荷端變化時，系統電壓發生短暫過載并在發電端調節后趨于穩定。除40%儲能外，在發電端完成調節之前，電壓過載率均高于20%。如圖2所示，與工況（1）相比，儲能無功輸出更低。
↑ 圖1 仿真工況（2）35kV母線電壓仿真結果
↑ 圖2 仿真工況（2）儲能組件無功功率輸出

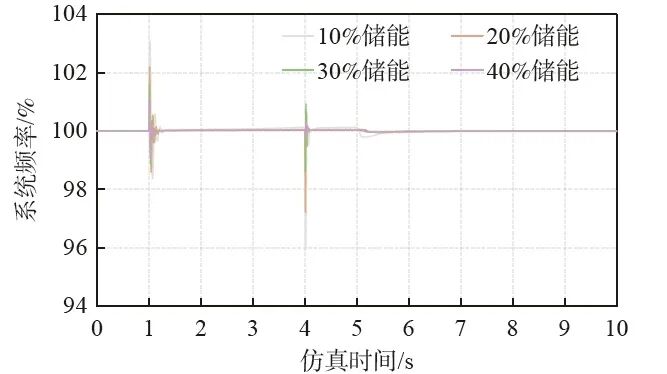

下圖表明，當負荷端產生較大變化時，系統頻率也會遭遇較大波動，在10%儲能情況下，波動峰值為+3%，?1.5%。高比例儲能可降低頻率波動峰值。與工況（1）相比，儲能系統需要在電解槽切除后吸收風機的有功功率輸出，高比例的儲能可吸收更多的多余有功功率，從而降低頻率波動峰值。
↑ 仿真工況（2）系統頻率仿真結果
↑ 仿真工況（2）儲能組件有功功率輸出
仿真工況（3）

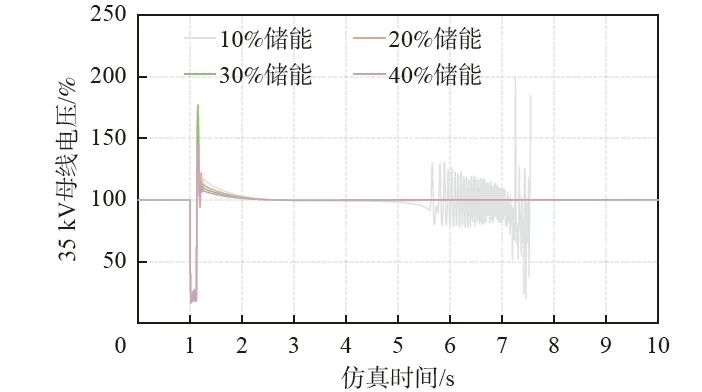

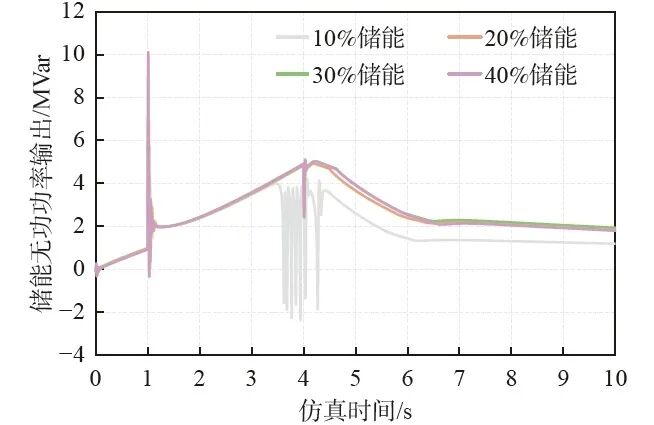

下圖為仿真工況（3）35千伏母線電壓在不同儲能配比情況下的仿真結果。風機高壓側母線單相故障在排除前帶來了很大的電壓波動，小于20%儲能的情況下無法使得系統電壓穩定，系統電壓在故障排除后產生了震蕩現象，儲能組件無法通過無功功率調節平抑波動。20%及以上的儲能配置可以平穩電壓，區別在于在故障排除后導致的電壓波動峰值。
↑ 仿真工況（3）35 kV 母線電壓仿真結果
↑ 仿真工況（3）儲能組件無功功率輸出

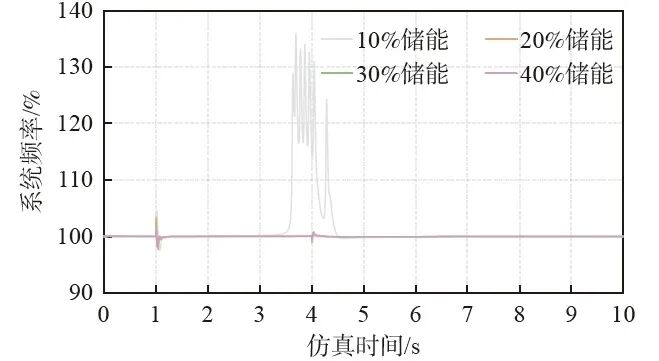

在較低儲能配比的情況下，系統頻率產生崩潰，并由于激增電流的原因產生較大波動。
↑ 仿真工況（3）系統頻率仿真結果

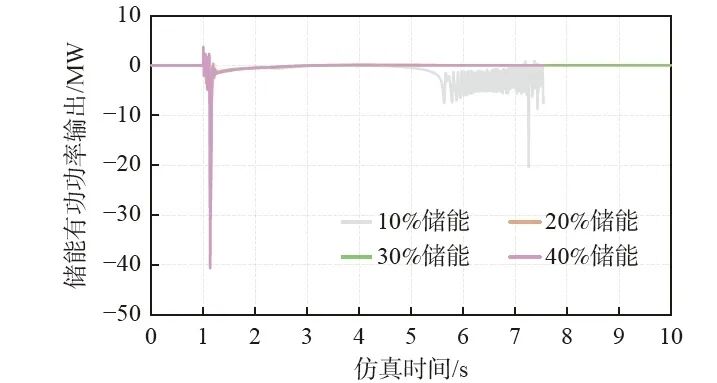

如下圖，儲能組件需要發生波動時吸收多余的有功功率，儲能組件允許短時間過載，以平抑頻率的波動。
↑ 仿真工況（3）儲能組件有功功率輸出
● 系統經濟性分析
本文中所設計項目主要包含2臺1500Nm3/h的堿性電解槽，制氫工程部分按300萬元/兆瓦計算，制氫部分投資金額約4500萬元。風電部分包含4臺額定功率在6.25兆瓦的風機，投資金額約為8500萬元。儲能部分按1元/瓦時計算，投資估算見下表，每增加10%儲能對應增加投資占比約1.6個百分點。
↑ 儲能部分投資估算
本文對離網型新能源制氫系統基本結構和特點進行了闡述。通過對離網型電力系統的穩定條件進行歸納和總結，得知系統穩定因素主要取決于系統電壓和頻率。本文還探討了構網型儲能在離網電力系統中的作用，為探究不同儲能配比對離網型新能源制氫系統穩定性的影響，在ETAP仿真平臺下建立了一套以電解槽為主要負載的離網制氫系統。仿真包含3種典型仿真工況及10%、20%、30%和40%儲能配比，并對系統穩定性進行了對比分析。仿真采用荷隨源動的控制策略，目的是保證系統功率平衡。仿真結果表明，對于本文中構建的離網制氫系統，需要配置至少20%新能源裝機容量的儲能組件才能平抑系統電源端或負荷端調節所帶來的波動，并保證系統在后續運行中保持電壓及頻率的穩定。20%以上的儲能配置可保證在系統調節后或故障排除后系統電壓波動<3%，頻率波動小于±0.5赫茲。通過仿真結果可得知，更高的儲能配比可以有效平抑系統電壓或頻率產生波動時的峰值，使系統可以更快恢復平穩，從而增加系統的安全穩定性，但是會極大降低制氫的經濟性。根據對文中提及的項目規劃，每增加10%對應增加總投資的1.6%。此外，儲能的配比也取決于除儲能組件外的系統組件所允許的過載倍數。如果系統內組件工作時允許一定范圍內的電壓及頻率波動，那么降低儲能的比率也將存在可能性，從而提高制氫經濟性。其他因素如系統中存在線路阻抗、諧波、或系統組件損耗效率等問題，也會一定程度上影響儲能配置的占比，此部分的工作將建立在未來更加完善的仿真模型上。
