摘要 構建新型電力系統推動了電網形態、技術、功能的加速演進，使電網投資功能更加豐富，需要進一步了解電網投資的功能化需求，優化投資結構，進一步支撐能源電力結構轉型。運用系統動力學模型，研究新型電力系統構建過程中，源網荷電力系統各形態的變化趨勢，明確電網基建投資隨著新型電力系統構建的演進趨勢，研究投資建設規模的量化評估方法，形成既滿足傳統經濟社會發展需要，又滿足新能源高速發展需要的電網投資需求體系。
1 功能化電網基建投資需求體系
為實現“雙碳”目標，電力系統各環節形態發生顯著變化，電網是能源轉型的中心環節和新型電力系統的基礎平臺，電網基建的投資功能面臨著提升新型電力系統電源接入能力、提升系統輸送電能力、提升系統調節能力、滿足系統負荷增長以及提升系統數字化水平等方面新的要求，電網基建的功能化投資需求體系如圖1所示。

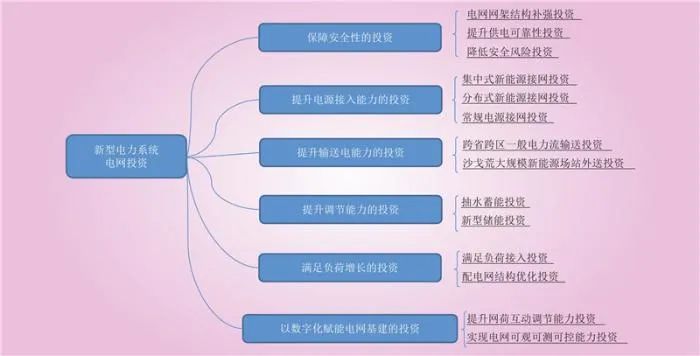

圖1 電網基建的功能化投資需求體系
Fig.1 Functionalized investment demand system of power grid
1.1 保障電力系統安全投資
1）電網網架結構補強投資。
網架結構補強投資主要包括對主網架和網架結構加強2個方面的投資。從投資項目類型上來看，現階段的網架結構補強投資主要集中在網架結構加強上，占整體網架結構補強投資的比重接近90%。從規模上看，2021—2023年網架結構補強投資持續上升，年平均增長率達到了15%以上，這些都說明了在未來很長一段時間內，隨著跨省跨區電力流，以及新能源滲透率等增長態勢的延續，電網網架結構的補強投資仍將增加，由此帶來整體安全性投資的增加。
2）提升供電可靠性的投資。
提升供電可靠性投資主要包括消除單線或單變、提升N–1通過率和線路絕緣化改造等方面。而從投資規模上看，新能源相較于常規電源給電力系統帶來了更多不確定性，2021—2023年新能源快速發展期間，提升供電可靠性投資累計近百億元。未來伴隨著新能源的大舉接入，提升供電可靠性的需求將會帶來更多的安全性投資需求。
3）降低安全風險投資。
降低安全風險投資主要是用來解決短路電流、交叉跨越安全、消除安全隱患、消除暫態穩定風險等問題。從投資規模上看，降低安全風險投資在2021—2023年間都維持在一個較高的投資水平，年投資比重保持在10%左右，平均增長率達到13%以上。未來，降低安全風險仍存在巨大投資需求。
1.2 提升電源接入能力投資
1）集中式新能源接網投資。
集中式新能源接網系統投資主要考慮了新能源基地開發到公共并網點的電網投資。新能源的類別包括海洋能、地?zé)崮?、風電、光伏發電、光熱發電、垃圾發電、沼氣發電、農林生物質發電等類型。從歷史數據來看，集中式新能源在2021—2023年接入規模分別為5億、6億、8億kW，接網系統投資在2021—2023年的投資占比分別是2.0%、1.5%、2.0%，未來，集中式新能源還將存在相當規模的接網投資需求。
2）分布式新能源接網系統投資。
分布式新能源接網系統投資主要考慮分布式光伏接入帶來的新增電網基建項目投資，主要考慮分布式新能源接入35 kV以下電網帶來的匯集線路、接網系統投資以及上級電網改造的投資。2021年至今，分布式新能源裝機容量從1.07億kW增長到2.54億kW，平均增速接近55%。表明未來的電網基建投資需求體系中，分布式新能源接網投資仍然是重要組成部分。
3）常規電源接網系統投資。
常規電源接網系統投資主要考慮水/火/核電源，包括煤層氣、余熱余壓余氣發電、天然氣冷熱電三聯供、燃煤機組、燃油機組、一般水電、常規水電、核電送出等。從2021—2023年的投資數據來看，常規電源接網投資的占比分別是1.2%、1.0%、0.6%，對應新增裝機規模分別為0.6億kW、0.6億kW、1.3億kW。從裝機規模增長趨勢以及常規電源靈活性調節主體的轉型需要，常規電源裝機量在未來的一段時間仍然會處于上漲的趨勢，并帶來接網系統的投資需求。
1.3 提升輸送電能力投資
1）跨省跨區一般電力流輸送投資。
輸電斷面輸送能力提升投資主要考慮的是變電站配套送出、土建站工程和特高壓交直流工程等方面的投資。從“十四五”以來的投資規模來看，歷年的輸電斷面輸送能力提升投資在整體電網基建的投資占比約為15%。未來跨省跨區輸電需求的上漲，帶來了輸電斷面輸送能力提升的投資需求，因此對應的電網基建投資也需要保持一定程度的提升。
2）沙戈荒大規模新能源場站外送投資。
沙戈荒新能源輸送能力提升投資主要考慮的是沙戈荒新能源基地特高壓配套接網工程（送出）和輸電能力提升的投資。這部分投資雖然屬于跨省跨區輸電，但是由于其輸送的主要是新能源發電，因此，單位投資與一般電力流輸送投資有明顯的不同，需要單獨考慮。由于新能源基地電源外送還需要配套有一定規模的常規電源，因此，考慮輸送電通道容量將根據新能源基地開發規模按照一定比例進行估算。從當前的規劃情況來看，沙戈荒新能源外送一部分將通過已有通道送出，一部分將通過已經納入規劃的通道送出，因此本部分考慮的投資主要是沙戈荒大規模新能源場站出力外送帶來的新增需求。
1.4 提升系統調節能力投資
1）抽水蓄能投資。
抽水蓄能投資主要涵蓋抽水蓄能電站本體及其配套設施。在2021—2023年，抽水蓄能投資在電網基建中的占比逐年增長，分別達到5.57%、6.41%和8.53%。這一趨勢反映出，新能源大規模接入帶來大量電力系統靈活性調節需求，抽水蓄能作為重要的調節手段，其投資需求將持續增長。
2）新型儲能投資。
新型儲能投資具體包括電化學儲能、壓縮空氣儲能、飛輪儲能等項目類型的投資。隨著新能源發電量的不斷提升，原有的抽水蓄能受制于地理條件要求高、建設周期長等特性，新型儲能的建設周期短及調節能力強等特性可能使其在提升新型電力系統調節能力的方面越來越重要，需要在投資結構中作為主要考量。
1.5 滿足負荷增長投資
1）滿足負荷接入的投資。
負荷接入投資主要包括滿足新增負荷供電需求、滿足新增負荷需要、電動汽車充換電設施、業擴配套、無電地區供電及解決出線間隔不足等方面的投資。從歷史數據上看，滿足負荷接入的投資每年占電網基建比例為30%以上，未來一段時間內，隨著負荷和用電量增長，投資需求也將隨之增加。
2）配電網結構優化投資。
配電網結構優化投資主要是指為滿足負荷接入電網而對電網進行結構改造和調整的投資，具體包括解決低電壓臺區、改造高損配變、解決設備輕載、提升戶均配變?nèi)萘?、加?qiáng)與主網聯系、加強線路分段、加強線路聯絡等方面的投資。在2021—2023年，配電網結構優化投資年平均投資規模占電網基建投資比例在10%以上，且整體呈上升趨勢。伴隨著新型電力系統建設給配電網帶來的巨大變化，配電網結構優化投資需求仍將增加。
1.6 數字化賦能電網基建投資
1）提升網荷互動調節能力投資。
網荷互動調節能力投資主要包括電力儲能系統、照明負荷、熱電聯產機組等。近些年來，為提高電網網荷互動調節能力，采取空調柔性負荷改造、智能電能表安裝等措施，2021—2023年，電網網荷互動調節能力累計投資總量達到了2.1億元，歷年投資占基建總投資比重維持在1%~3%。未來，隨著用能主體的不斷豐富，參與需求響應主體不斷增加，提升網荷互動調節能力的投資需求將持續增長。
2）實現電網可觀可測可控能力投資。
實現電網可觀可測可控能力投資主要考慮的是分布式光伏的調控需求，具體包括通信項目、調度自動化和配電自動化等方面。從規模上看，2021—2024投資呈逐年上升趨勢，這說明了在未來的數字化賦能電網基建投資中，實現電網可觀可測可控能力的需求將帶來一定的數字化投資需求。
2 電網基建投資需求量化方法
2.1 靈活性電源投資影響
為了區分最大用電負荷和新能源裝機分別對靈活性電源建設投資的影響，確定新能源新增裝機容量的影響程度，通過2021—2023年最大用電負荷、新能源裝機和靈活性電源建設投資等數據，計算單位新能源帶來的靈活電源投資，采用二元線性回歸模型對兩個因素的因果關系進行分析。構建二元線性回歸模型如下。
式中：Y1為靈活性電源建設投資矩陣；X為最大用電負荷增長和累計新能源裝機容量矩陣；d1為常數項；A為靈活性電源建設投資關系矩陣。
2.2 對電網擴展及補強投資影響
由于大電網擴展及補強投資會受到最大用電負荷和新能源裝機情況的影響，為研究新能源對其影響，本文通過2021—2023年國家電網有限公司經營區最大用電負荷、新能源裝機和大電網拓展及補強投資等數據，計算其單位增量，考慮到數據可獲得性和數據特點，采用二元線性模型進行回歸，得到單位新能源帶來的大電網擴展及補強投資增量為
式中：Y2為單位新能源帶來的大電網擴展及補強投資；d2為常數項；B為大電網擴展及補強投資關系矩陣。
2.3 對電網投資增量的影響
新能源帶來的配網投資則主要是由分布式新能源的接入帶來的。為了厘清分布式新能源發揮的作用，本文選取2021年—2023年全年最大負荷、分布式新能源累計裝機容量和配電網投資額等相關數據，采用二元線性模型得到單位新能源帶來的配電網投資增量為
式中：Y3為單位新能源帶來的接入及配網投資；d3為常數項；C為配電網投資增量關系矩陣。
3 投資演進趨勢的系統動力學分析
3.1 研究假設
本研究基于電網基建投資的實際問題，為了排除未來政策的不可預見性、市場環境的實時動態變化等帶來的影響，突出研究關注的電網基建投資結構，對模型做出如下假設。
1）假設電網基建投資面臨的宏觀環境基于目前的市場條件和政策基礎，模型的構建不考慮未來外部的不確定性變化。
2）電網基建的投資行為要符合電網可靠性的邊界和電網業務范圍的邊界，模型構建考慮電網設備類、基建類主要涵蓋的相關投資內容，對于安裝、人工、財務等成本不納入模型的投資估算考慮范圍。
3）假設在研究周期或單位步長內，影響因素的作用方向（正向或負向）不隨時間改變。
4）未來年份涉及造價的單位投資數據以2021—2023年為平均價格，在±5%范圍內波動。
3.2 參數設計
本文選取了4個相關影響因素來對電網基建投資結構的發展情景進行設定，各指標的參數設定考慮中國電網企業的經營規模，選取某一電網企業經營范圍內的實際參數進行分析。各影響因素對于電網基建投資結構不同，對電網基建投資與投資結構變化的驅動作用也不相同。全社會電氣化水平提升，對電網輸電容量產生直接影響，需求響應市場建設與需求側資源規模成正相關關系，輔助服務市場的政策將影響儲能的裝機容量，并進一步通過因素疊加的方式構建功能化投資需求的演進結果。
為探索多因素復合影響下的電網基建投資結構發展變化，對終端電能消費比重、需求響應比例、新型儲能裝機、新能源裝機占比4個關鍵因素的發展情況進行合理組合，得到未來可能的3種發展情景，分別是基準情景（BEA）、系統調節資源緊缺情景（HP）和調節資源充足情景（LP），對電網基建投資結構變化趨勢進行模擬，如表1所示。

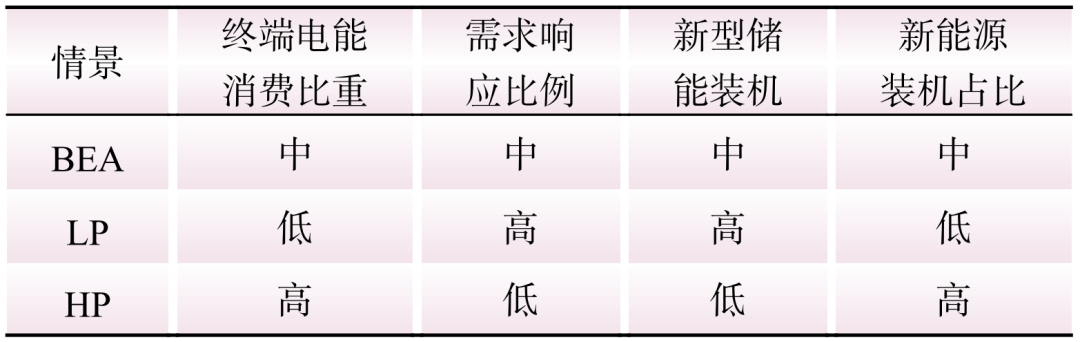

表1 情景設定
Table 1 Scenario setting
LP情景下終端電能消費比重低、需求響應發展快、新能源占比低、靈活性調節資源多，場景設計主要模擬了源網荷儲發展較為協調的理想狀態；HP情景下終端電能消費比重高、需求響應發展慢、新能源占比高、靈活性調節資源，場景設計主要模擬了新能源增長較快、電力需求增長較快，但調節資源需求進展較高，導致電力系統調節難度較高的情況。
3.3 因果關系及系統流圖構建
根據電網投資的功能化分類，6類投資相互依賴、相互制約，共同組成電網基建投資，在明確要素間因果關系的基礎上，進一步確定存量和流量，分析構建原理并在系統中構建反饋回路，建立電網基建投資系統的存量流量如圖2所示。通過既有文獻成果和專家咨詢來量化并確定不同變量間的關系強度及數學方程式，并借助Vensim軟件構建仿真方程。

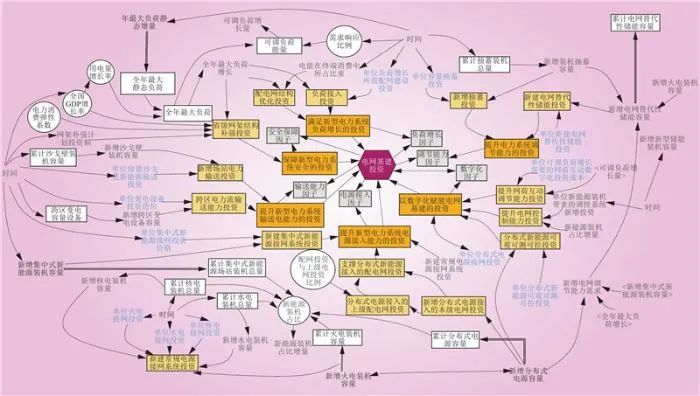

圖2 電網基建投資存量流量
Fig.2 Grid infrastructure investment stock flows
3.4 多情景下電網基建投資結構演變趨勢分析
3.4.1 提升電源接入能力投資演化仿真
圖3所示3個情景下的電源接入投資額及其占比都呈現波動下降的趨勢，BEA和LP情景的波動性更強，這一波動性也導致了不同情景下接入投資占比趨勢線存在交叉，2025—2027年，LP情景下的電源接入投資占比最高；2027—2030年，HP情景下的電源接入投資占比最高，BEA情景次之；2030—2035年則是BEA的電源接入投資占比最高。

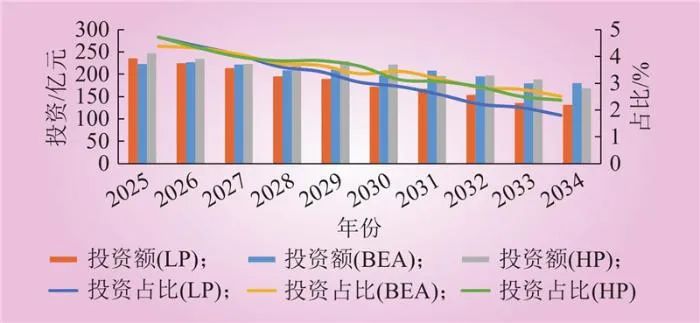

圖3 電源接入投資及其占比變化趨勢
Fig.3 Trend of grid access investment and its share
導致3個情景的電源接入投資呈現差異的主要原因是電源裝機結構隨時間發展趨勢不同，且不同類型電源的單位接入投資存在差異。LP情景下，新能源發展速度慢，前期主要發展常規能源，中期火電裝機容量下降，新能源裝機逐漸上升，后期火電減容，新能源裝機持續增加，在單位水火核電源接網投資更高的情況下，LP情景的電源接入投資呈穩步下降趨勢。BEA情景下，新能源的高速發展和火電退出都集中在中期，后期新能源增長也較為穩定，因此電源接入投資在前期較為穩定，后期下降。HP情景下，新能源發展速度快，火電退坡時間早，后期新能源增長速度逐漸放緩，因此2030年前接網投資波動性大，投資額整體高于BEA情景，2030年后投資則穩步降低。
電源接入投資應充分考慮新能源的發展速度和火電的退出速度。面臨新能源增速較快、火電退出較早的HP和BEA情況，應在前中期維持較高的電源接入投資，后期逐步降低投資；面臨新能源增速慢、火電退出晚的LP情況，可以根據新能源增速和火電退出速度，按照一定比例逐年降低投資。
3.4.2 提升電源接入能力投資演化仿真
圖4所示3個情景下的輸送電投資及其占比都呈現下降的趨勢，HP情景下有著最高的投資額，其次是BEA情景，最后是LP情景，3類情景下輸送電投資年均下降率都維持在2%左右。

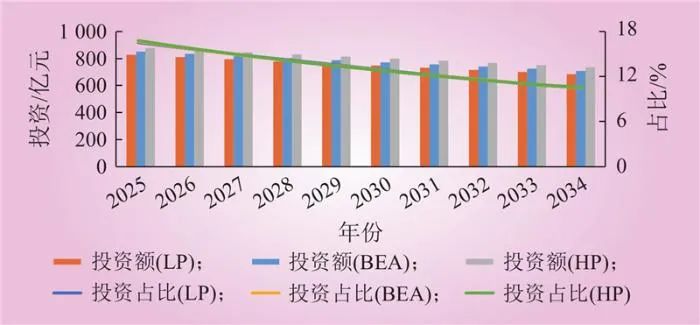

圖4 電網輸送電投資及其占比變化趨勢
Fig.4 Trend of power transmission investment and its share
導致3個情景下出現投資差異的主要原因是輸電斷面輸送能力提升投資。HP情景下，終端電能消費比重高且新能源裝機發展速度快，產生了最大的輸送電功能投資需求。BEA情景下，由于常規能源裝機穩步發展，火電暫未退出，并且存有一定量的新型儲能裝機，能夠較好地應對終端電能消費水平的提升，因此對于輸送電功能的投資需求弱于HP情景。LP情景下，得益于更低的終端電能消費水準及最高的微電網裝機容量，最大程度上降低了輸送電功能投資需求。
綜上，輸送電功能投資需求要綜合考慮終端電能消費比重、新型儲能裝機及微電網裝機容量等因素。在面對終端電能高消費及低新型儲能裝機和低微電網容量時，要加快推進輸送電投資，但隨著輸變電設備及線路建設的日益完善，應按照適當?shù)谋壤档碗娏ο到y(tǒng)輸送電能力投資，轉向設施的維修與保護工程。
3.4.3 提升電網調節能力投資演化仿真
圖5所示3種情景下的電網調節能力投資及其占比都呈現穩步下降的趨勢，整體上看，LP情景下調節能力投資及其占比最高，其次是BEA情景，最后是LP情景。

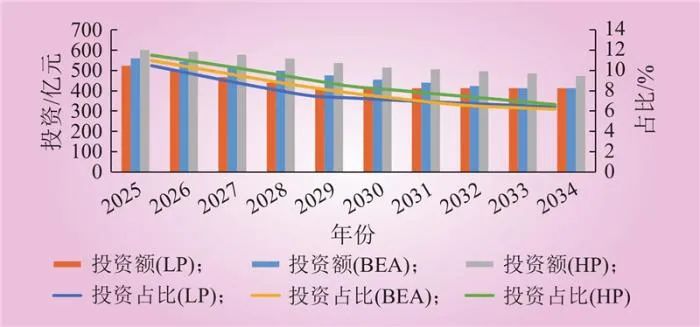

圖5 電網調節能力投資及其占比變化趨勢
Fig.5 Trend of power grid regulation investment and its share
導致3種情景下電網調節能力投資出現差異的原因主要是新建新型儲能接入和調控能力提升投資，特別是新建電網側新型儲能容量的差異。HP情景下，由于新能源發展速度快而新型儲能裝機容量低，為解決新能源的棄風棄光現象的產生，就帶來了新建電網側新型儲能裝機的投資需求，導致HP情景下出現更高占比的調節能力投資。BEA情景和LP情景下，由于新能源增速較慢并且相應的儲能裝機保持較高水平，因此可以減輕建設電網側新型儲能裝機的需求，進而降低電網調節能力方面的投資。綜上，在面臨新能源裝機發展迅速但社會側儲能裝機發展未能覆蓋新能源裝機需求的情況下，需要通過加強電網側儲能裝機，提高電網的調節能力。
3.4.4 滿足負荷增長投資演化仿真

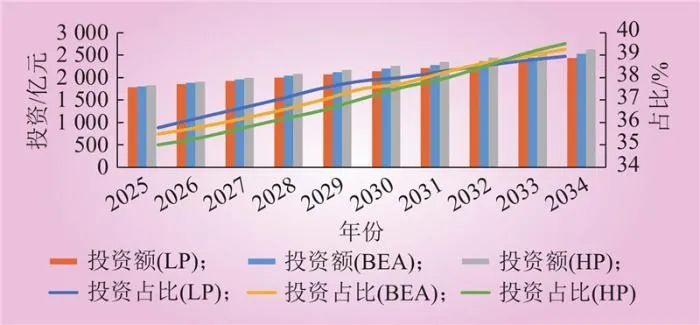

圖6所示3種情景下電網負荷增長投資及其占比都呈現出上升的趨勢，但投資和占比的高低并非同步變化，從投資額來看，最大的是HP情景，其次是BEA情景，最后是LP情景；從占比角度來看，2032年以前，LP情景高于BEA，BEA高于HP，2032年以后則完全相反。
圖6 電網負荷增長投資及其占比變化趨勢
Fig.6 Trend of grid load growth investment and its share
導致投資額與占比表現出差異趨勢的原因在于，2032年之前3類情景的負荷增速低于對應情景下電網基建總投資的增速，但隨著2032年后電網基建增速的放緩，導致投資額與占比出現一致的趨勢。而電網調節能力投資及其占比在3類情景下表現的差異主要是因為負荷接入投資不一致，具體到情景設置條件就是終端電能消費水平的差異，不同情景下投資額的大小順序與終端電能消費比重的順序保持一致。綜上，為合理應對終端電能消費比重的變化，需要相應調節負荷接入投資，滿足可能出現的電力需求。
3.4.5 數字化賦能電網基建投資演化仿真
圖7所示電網數字化投資及其占比情況在3種情景下所呈現的趨勢大體相似，都是先上升再下降，3種情景下HP情景投資最高，BEA情景次之，LP情景最??；占比與投資額在2025—2034年保持一致，2034—2035年出現了相反的趨勢。

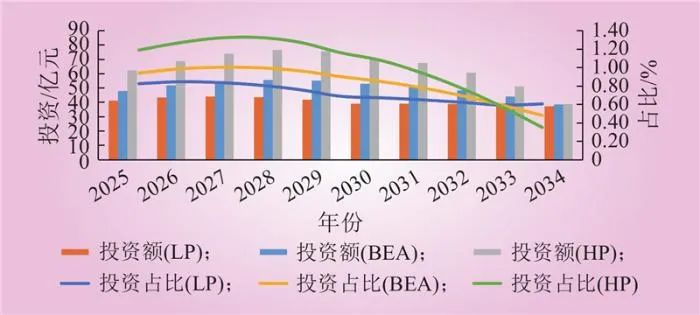

圖7 以數字化賦能電網基建投資及其占比變化趨勢
Fig.7 Trend of grid digitization investment and its share
導致3種情景的數字化賦能基建投資及其占比出現差異的原因在于，可調負荷和新增分布式新能源裝機容量對分布式新能源可觀可測可控投資及提升網荷互動調節能力投資產生了影響。HP情景下，由于需求響應比例低導致對可調負荷的需求量不高，導致提升網荷互動調節能力投資減少，但由于新能源發展速度快，新增分布式新能源裝機容量的提高推動了分布式新能源可觀可測可控投資的增加，綜合作用下導致了HP情景下以數字化賦能電網基建達到了最大投資額及占比。隨著后期HP情景、BEA情景、LP情景下的分布式新能源裝機容量都達到了飽和，分布式可觀可測可控投資均保持一致，但在網荷互動調節能力投資的增長影響下，3種情景下的投資及其占比出現了逆轉。
綜上，以數字化賦能電網基建的投資需要考慮新能源發展速度及需求響應比例，在HP和BEA情景下，即面臨新能源發展較快而需求響應比例較低的情況，需要推動分布式新能源可觀可測可控投資；反之，則需要加快推動網荷互動調節能力的投資。
3.4.6 保障電網安全性的投資演化仿真
如圖8所示保障電網安全性的投資及其占比整體都呈現出上升的趨勢，2025—2035年期間，HP情景投資高于BEA情景，BEA情景又高于LP情景，但投資占比與投資額表現出相反的趨勢。
圖8 保障安全性的投資及其占比
Fig.8 Grid security investment and its share
導致保障安全性的投資與其投資占比趨勢出現相反的分布是因為保障安全性的投資額差異極低的同時，HP情景的基建總投資增速最高，LP情景的基建總投資增速最低。而導致3種情景下出現差異的原因則是由于解決安全隱患投資和提升供電可靠性投資不同，具體來說則是新能源裝機占比引起的。HP情景、BEA情景下，由于較高比例的新能源裝機給電網運行帶來了極大的安全隱患，增加了供電可靠性的投資需求，同時隨著新能源裝機量的提高，需要加大分布式新能源可觀可測可控投資。因此解決安全隱患投資和提升供電可靠性投資的聯合作用導致新能源占比較高的HP和BEA情景比LP情景表現出更高的保障安全性的投資額及占比。綜上，保障安全性的投資主要影響因素是新能源的裝機占比，因此在未來大規模接入新能源的新型電力系統構建過程中需要注意保障電網安全性的功能需求。
綜上，不同情景下的電網基建投資結構具有一些共同的特點和趨勢。
1）電網在安全保障上的投資占據了最大的份額，這反映出在預測階段，電網的核心功能和首要任務在于確保電網的安全穩定運行。這表明，無論外部環境和技術條件發生怎樣的變動，電網的安全始終是重中之重，是保障電力供應和防止事故發生的基礎。
2）負荷增長投資在電網基建投資中占據了第二大的比重，這與社會電氣化率的提升、人口增長以及經濟發展等因素密切相關。負荷增長投資的持續高位，意味著在未來較長一段時間內，滿足不斷增長的電力需求仍將是電網建設和投資的重要任務。
3）在安全保障和負荷增長投資之外，其他投資領域的變化也值得注意。輸送電投資在多種情景下都呈現出逐漸減少的態勢，這側面反映了輸電技術的成熟和電網結構的相對完善。電源接入投資和調節能力投資則受到了新能源占比增加和需求響應比例要求的影響，受到電網的持續關注。這表明電網正在逐步適應能源結構的轉型和市場需求的變化，因此投資更多傾向于多元化。
4）數字化投資在不同情景下呈現出穩定上升的趨勢，這說明在新型電力系統建設中，數字化投資的重要性日益凸顯。數字化不僅能提高電網的運行效率和可靠性，還能為電網的智能化和自動化提供支持。
4 結論
本文在適應風光資源超預期發展、加快構建新型電力系統的背景下，從電網由單一輸配電功能向調節、備用、資源配置等多元化功能發展的視角出發，力求以科學的方法重新審視電網的投資價值，進一步為中遠期電網發展提供電網基建投資演進的路徑。建立了電網基建投資功能需求量化分析方法，提出電網功能化投資需求，進一步通過先單一場景再復雜場景，對電網投資演變分析進行系統動力學分析研究，分析了更高比例分布式新能源接入、更快全社會電氣化水平提升、更高比例需求響應資源滲透、更高輔助服務價格的情況下，對電網投資功能演進的影響。形成的主要結論如下。
1）電網基建投資結構反映出電網從輸配電功能向調節、備用等多元化功能價值方向發展。
2）電源裝機結構的變化對電網基建投資的影響程度最高。新能源增長較快、火電裝機下降較快，將使2030年接網投資波動較大。
3）風電光伏及尖峰負荷在高增速情況下，按照5%考慮需求響應資源仍將帶來電網調節能力投資的大幅增加。
4）輸送電投資在多種情景下都呈現出逐漸減少的態勢，反映出輸電技術和電網結構正處于逐漸完善和趨于成熟的階段。
5）新型電力系統構建將進一步加速數字化賦能基建投資的需要，尤其是新能源大規模接入和尖峰負荷的快速增長，都將給數字化投資帶來更高水平的需求。
