電池儲能系統（BESS）在電網中日益普及，但規模擴大伴隨風險攀升。集裝箱式系統的火災爆炸事故仍時有發生，多數根本原因可追溯至可預防的故障：探測失效、隔離缺陷、通風不足或固件問題。
為助力工程師、核保人與風險管理者評估管控此類風險，現發布深度技術指南：
本白皮書詳解：
熱失控、集裝箱火災及爆燃現象的故障樹構建方法
電芯級、電池簇級、集裝箱級及共因觸發的基礎事件庫
BESS建模中PFDavg（平均要求失效概率）、失效率與條件概率的應用
頂層事件頻率與最小割集計算的完整案例
點火控制、暖通系統可靠性及保護層建模的洞見
無論您正在設計新設施、評估第三方系統，還是向承保方解釋MFL（最大可預見損失）情景——本方法論將提升風險評估的透明度、一致性與決策質量。
構建電池儲能系統故障、火災和爆炸的故障樹
摘要
本文提出了一種構建和量化電池儲能系統（BESS）故障、火災和爆炸故障樹分析（FTA）的實用方法。它定義了精確的頂層事件——熱失控傳播、集裝箱火災和集裝箱爆燃——以及邊界、運行階段和可重用的基本事件分類法。應用了標準邏輯門模式（或/與/k取n、優先與門（PAND）、禁止門），并使用 平均要求時失效概率（PFDavg） 和共因因子對保護層（BMS跳閘、隔離、暖通空調/通風、滅火）進行建模。一個示例計算了集裝箱爆燃的數量級頻率，并演示了最小割集和重要性度量，以優先安排工程控制措施。重點強調了通風可靠性、點火控制、隔離完整性以及調試/維護狀態。本文提供了數據收集、質量保證以及與事件樹、保護層分析（LOPA）和后果模型集成的指導，以支持設計決策、運行與維護（O&M）驗證測試和保險評估。
構建電池儲能系統故障、火災和爆炸的故障樹
作者：John Munno – 能源風險工程師
（面向工程師的技術指南）
1) 目的與范圍
本文提供了一種結構化方法來開發、量化和維護電池儲能系統（BESS）危害的故障樹分析（FTA）模型。我們關注三個頂層事件：
TE-1： 電芯/模組熱失控傳播超出初始電芯
TE-2： 集裝箱火災（伴有外部火焰沖擊）
TE-3： 集裝箱爆燃或爆炸（超壓導致結構損壞）
該方法適用于各種化學體系（LFP, NMC）、架構（交流耦合和直流耦合）和布局（室內房間、室外集裝箱/機柜）。
2) 一個優秀的BESS故障樹必須包含的內容
BESS是信息物理系統。一個可信的FTA必須體現硬件、軟件/固件、電力和暖通空調（HVAC）、規程以及現場條件。
分層結構： 電芯 → 模組 → 電池簇/串 → 集裝箱 → 場站 → 電網接口
運行階段： 調試、正常運行、維護、電網異常條件、孤島/黑啟動
保護層： BMS功能、接觸器、熔斷器、PCS保護、氣體檢測、暖通空調（HVAC）、通風/排氣、探測/滅火、緊急停止（E-stop）、隔離規程
依賴性/共因： 交流電源丟失、固件缺陷、通信丟失、極端環境、共享的暖通空調/風道
人為因素： 維護引起的故障、驗證測試失效
3) 頂層事件與明確邊界
在繪制邏輯門之前，需明確定義頂層事件的含義以及范圍之外的內容。
TE-1：熱失控傳播 (TRP)
“至少一個電芯發生熱失控，并傳播超出引發電芯至同一模組內的相鄰電芯?！?/span>
TE-2：集裝箱火災
“集裝箱內持續燃燒，其熱釋放率（HRR）足以導致外部火焰噴出或外部熱輻射 ≥ X kW/m2 持續 ≥ Y 分鐘。”
TE-3：集裝箱爆燃
“集裝箱內積聚了可燃?xì)怏w/空氣混合物并被點燃，產生的超壓 > Z kPa，存在結構損壞或面板位移的風險?！?/span>
系統邊界
包括電芯、模組、電池簇電子設備、直流母線、PCS（功率轉換系統）、輔助設備、暖通空調/通風、探測/滅火、集裝箱結構、線纜貫穿件、門/面板以及軟件/通信。本文排除下游變壓器/開關設備（如有需要，在轉移故障樹中建模）。
4) 初始事件分類法（事件庫）
對基本事件（BEs）使用一致的分類法。建議如下：
電芯/模組層級
BE-C1： 制造缺陷/污染導致的內部短路
BE-C2： 鋰析出/銅溶解導致內部短路
BE-C3： 因BMS或PCS控制失效導致的電芯過充
BE-C4： 外部加熱（附近火災、熱浪中HVAC失效）導致熱失控
BE-C5： 機械損壞（運輸、安裝、地震、維護）
電池簇/集裝箱層級
BE-R1： 直流電弧故障（連接器松動、電纜損壞、壓接不良）
BE-R2： 接觸器熔焊閉合/指令下無法斷開
BE-R3： 過流保護未能清除（熔斷器/繼電器不匹配）
BE-R4： 氣體檢測失效至危險狀態（卡滯在低位、被禁用）
BE-R5： 暖通空調（HVAC）失效（交流電源丟失、風扇故障、過濾器堵塞）
BE-R6： 強制通風失效（風門關閉、執行器故障、卡滯關閉）
BE-R7： 滅火系統按需失效（滅火劑釋放不足或未釋放）
BE-R8： 點火源存在且有效（火花/電弧/高溫表面）
共因 / 依賴性
BE-CC1： 多個集裝箱交流輔助電源丟失
BE-CC2： 固件缺陷在全場站范圍內推送
BE-CC3： 網絡定時/服務器故障導致跨電池簇的保護邏輯失效
BE-CC4： 門/面板關閉 + 未啟動吹掃（維護/操作疏忽）
5) 邏輯門選擇與建模模式
或門 (OR)： 多個不同的引發因素導致一個失效（例如，熱失控可由C1 或 C3 或 C4引發）。
與門 (AND)： 危險狀態需要同時滿足多個條件（例如，對于TE-3，需要同時存在可燃混合物 和 有效點火 和 足夠密閉）。
k取n門 (k-out-of-n)： 跨電芯/模組的傳播（例如，≥2個相鄰電芯失效達到模組級熱失控）。
禁止門 (Inhibit)： 事件僅在特定條件下相關（例如，滅火系統按需失效）。
優先與門 (PAND)： 事件順序重要（例如，爆燃需要?dú)怏w積累發生在點火之前）。
轉移門 (Transfer)： 跨集裝箱或階段重用子樹。
內部事件 (House events)： 用于特定階段邏輯的TRUE/FALSE開關（例如，調試 = TRUE）。
TE-3 片段 ASCII 圖示：
6) 構建故障樹：分步工作流程
定義頂層事件和邊界。
按階段劃分；創建階段內部事件（調試/正常/維護）。
收集設計信息：單線圖、直流系統圖、網絡架構、I/O列表、安全儀表功能（SIF）、暖通空調/通風路徑、通風面積、滅火細節、設定值、驗證測試間隔。
創建初始事件庫；將每個事件映射到硬件/軟件來源。
將保護層建模為按需失效，并明確測試間隔和診斷覆蓋率。
插入依賴性：交流輔助電源丟失、固件共模、網絡/時間同步共因失效（CCF）。
選擇合適的邏輯門并自底向上繪制子樹。
用失效率或概率參數化基本事件。
計算最小割集（MCS）、頂層事件頻率和重要性度量。
通過運行、維護、供應商和測試證據進行驗證。
對關鍵假設進行應力/敏感性測試；記錄模型局限性。
使用現場數據、測試結果以及固件或規程變更進行更新。
7) 量化所需數據
混合使用失效率和按需概率：
恒定失效率 (λ)： 用于連續運行的部件（風扇、接觸器、電源）。
平均要求時失效概率 (PFDavg)： 用于處于休眠狀態直到有需求才動作的保護措施（滅火、隔離、某些BMS跳閘）。
共因因子： 用于跨電池簇/集裝箱的相同保護措施的β因子或多元希臘字母模型（MGL）。
階段修正因子： 調試和高倍率運行時的占空比乘數。
條件概率： （例如，P[存在可燃混合物 | 通風狀態]）。
對于一個驗證測試間隔為TI、具有恒定危險未檢測失效率 λDU 的功能（1oo1），PFDavg=λDU×TI/2。
典型數據來源： 供應商可靠性數據、現場失效數據庫、測試計劃、現場維護記錄以及帶保守界限的工程判斷。
8) 示例計算（說明性數字）
目標： 估算TE-3（單個包含10個電池簇的室外集裝箱發生爆燃）的數量級頻率。
每個電池簇每年的熱失控（TR）引發頻率：內部缺陷 2×10^?5，過充 1×10^?6，外部加熱 5×10^?6 → 總和 2.6×10^?5 / 電池簇-年
10電池簇集裝箱中任一電池簇發生熱失控：10×2.6×10^?5=2.6×10^?4 / 年
P(存在可燃混合物 | TR) = 0.10； P(有效點火 | 存在混合物) = 0.30； P(密閉充分) = 0.10。
結果： 2.6×10^?4×0.10×0.30×0.10=7.8×10^?7 / 年 (= 每 130 萬個集裝箱-年發生一次)
用例： 用于篩選以優先安排控制措施；如果通風不可用性是主導因素，那么像故障安全開啟風門和獨立的氣體觸發吹掃等設計變更可能帶來最佳的風險降低效果。
9) 最小割集與重要性度量
最小割集 (MCS)： 導致頂層事件發生的最小基本事件組合。
Fussell–Vesely (FV) 重要性： 每個基本事件對頂層事件概率的貢獻比例。
Birnbaum 重要性： 頂層事件對基本事件概率變化的敏感性。
臨界重要性： 結合了概率和Birnbaum重要性。
示例 (TE-3 片段)：
MCS-1： {任一電池簇發生TR} & {通風失效} & {存在有效點火} & {門關閉}
MCS-2： {無TR下的溶劑蒸發} & {通風失效} & {存在有效點火} & {門關閉}
MCS-3： {任一電池簇發生TR} & {通風路徑堵塞} & {存在有效點火}
10) 正確建模保護層
BMS跳閘： 建模檢測和動作；包括接觸器熔焊失效。
滅火系統： 視為按需PFD，條件是基于及時檢測和滅火劑有效性。
暖通空調/通風： 區分風扇失效、風門失效、控制電源丟失和命令邏輯失效；包括故障安全位置。
通信/時間同步： 如果保護措施需要相同的網絡服務，則添加共模邏輯門。
交流輔助電源丟失： 建模為饋入多個禁止門的內部事件；捕捉其對點火和通風的相反影響。
11) 基于階段的修正因子（調試、維護）
調試： 風險較高，源于臨時旁路、固件更新、打開的面板、非典型充電曲線。
維護： 打開的門可能減少密閉性但增加點火可能性（熱作業）。
使用互斥狀態或與事件樹耦合來表示后果路徑。
12) 將FTA與其他分析集成
事件樹分析 (ETA)： 分支表示初始事件后的結果（氣體積累 vs 消散；點火 vs 未點火；滅火成功 vs 失?。?/span>
蝶形圖 (Bow-Tie)： 左側是故障樹（原因），右側是事件樹（后果/屏障）。
保護層分析/安全完整性等級 (LOPA/SIL)： 轉化為儀表功能（SIF）的PFDavg目標和驗證測試策略。
熱/流體建模： 將FTA頻率輸出與后果模型耦合，以評估對相鄰資產的風險和間距充足性。
13) 質量保證與驗證
頂層事件和邊界定義精確且可驗證。
每個引發因素和屏障都映射到設計中的帶標簽部件/功能。
明確建模了共因機制（電源、固件、通信、環境）。
驗證測試間隔和診斷反映了實際操作。
敏感性分析覆蓋了主要貢獻因素和所有CCF參數。
針對固件、規程或硬件修訂建立了模型變更控制。
14) 實用工程控制措施（由重要性結果驅動）
通風/排氣
電源丟失時風門故障安全開啟；獨立的氣體觸發吹掃。
風門位置反饋；卡滯/失效報警。
保持吹掃/通風路徑暢通；定義檢查點。
點火控制
盡量減少氣體積聚區域內的帶電電子設備；隔離或封裝。
在直流饋線上設置電弧故障檢測；消除導體松動并改進應力消除。
對表面進行溫度分級；對部件更換實施工程變更控制。
隔離與控制
冗余隔離路徑（例如，上游直流熔斷器 + 接觸器）。
接觸器的證開測試；熔焊監測。
BMS跳閘多樣性（獨立于CPU路徑的比較器）。
人員績效
調試檢查表需明確移除旁路；紅標簽控制。
固件回滾計劃；分階段部署；全場站推送前在少量電池簇（預警電池簇）測試。
維護后驗證測試記錄并趨勢分析。
15) 文檔工件（交付物清單）
帶數值標準（HRR, kW/m2, kPa）的頂層事件聲明。
模型范圍/邊界和階段邏輯。
具有唯一ID、定義和數據來源的事件庫。
假設列表（占空比、驗證測試間隔、診斷覆蓋率）。
包含F(xiàn)V/Birnbaum結果的最小割集列表。
敏感性運行和龍卷風圖。
模型變更歷史和版本控制。
與主要貢獻因素相關聯的行動清單及建議的設計/O&M變更。
16) 可復用的小型模板
事件庫（摘錄）：

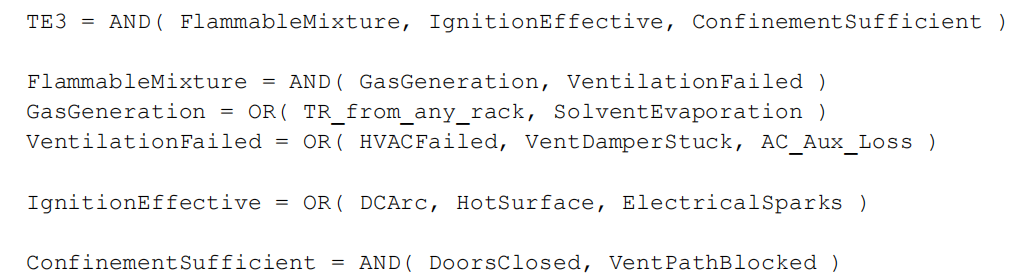

頂層事件 TE-3 片段（偽邏輯）：
17) 需避免的常見陷阱
將“BMS跳閘存在”視為保證——應分別建模需求、檢測、動作和隔離。
忽略階段邏輯；調試風險通常占主導。
遺漏共因失效（CCF）；共享電源或固件會破壞獨立性假設。
使用未根據占空比或環境調整的通用失效數據。
未使用維護記錄驗證驗證測試間隔和“實際發現”的結果。
18) 如何與利益相關方使用該模型
設計工程師： 比較替代控制方案，并排序應優先強化的屏障。
運行人員： 在影響最大的地方（最高的Birnbaum重要性）設置驗證測試間隔。
項目經理/業主： 用量化的風險降低來論證特定設計特性的成本。
保險公司/承保人： 與后果模型結合，將頻率降低轉化為預期年度損失（EAL）。
19) 結論
BESS故障樹的可信度取決于其邊界定義、數據質量和依賴性建模。一個實用的、具備階段意識的故障樹，若能捕捉通風可靠性、點火控制和隔離完整性，將能持續識別出降低火災和爆炸頻率的最佳杠桿點。
附錄 A — 快速入門檢查表
用數值標準定義TE-1/TE-2/TE-3。
建立階段內部事件。
構建事件庫并映射到標簽/部件。
為交流輔助電源、固件和通信添加CCF。
將保護措施的檢測/決策/動作/隔離分開建模。
量化休眠功能的PFDavg；基于實際設定驗證測試間隔（TI）。
計算MCS和重要性；對前五大貢獻因素進行敏感性分析。
發布與重要性結果相關聯的設計/O&M建議。
設定模型控制和修訂流程。
附錄 B — 向供應商/現場索取數據 (RFD)
BMS架構（冗余、診斷、跳閘邏輯、動作路徑）。
接觸器/熔斷器規格和熔焊檢測特性。
暖通空調/通風系統P&ID圖、風門故障位置、執行器類型。
氣體檢測技術、設定值、覆蓋率、驗證測試規程/結果。
滅火類型、噴嘴布局、設計依據、釋放測試、維護記錄。
固件變更管理、回滾和全場站部署規程。
交流輔助電源來源、備用安排、切換可靠性。
竣工的外殼泄漏率/通風面積和泄壓裝置。
