中國儲能網訊：隨著全球能源結構的轉型和可再生能源的快速發展，儲能技術成為解決能源供需不平衡、提高能源利用效率的關鍵技術之一。儲能變流器（PCS）作為儲能系統中的核心設備，負責實現電能的高效雙向轉換，對儲能系統的性能起著至關重要的作用。
一、PCS的定義與核心功能
儲能變流器（Power Conversion System，簡稱PCS）是儲能系統中的核心設備，負責實現電能形式的雙向轉換。與普通逆變器不同，PCS能夠?qū)崿F(xiàn)AC/DC和DC/AC的雙向轉換，使電能在電網和電池之間雙向流動，其核心作用是作為電池儲能單元與電網（或負載）之間的橋梁，實現能量的高效、安全雙向流動。PCS系統主要由功率變換單元（包含IGBT等開關器件）、控制系統和通信接口組成，是決定整個儲能系統性能的關鍵部件。

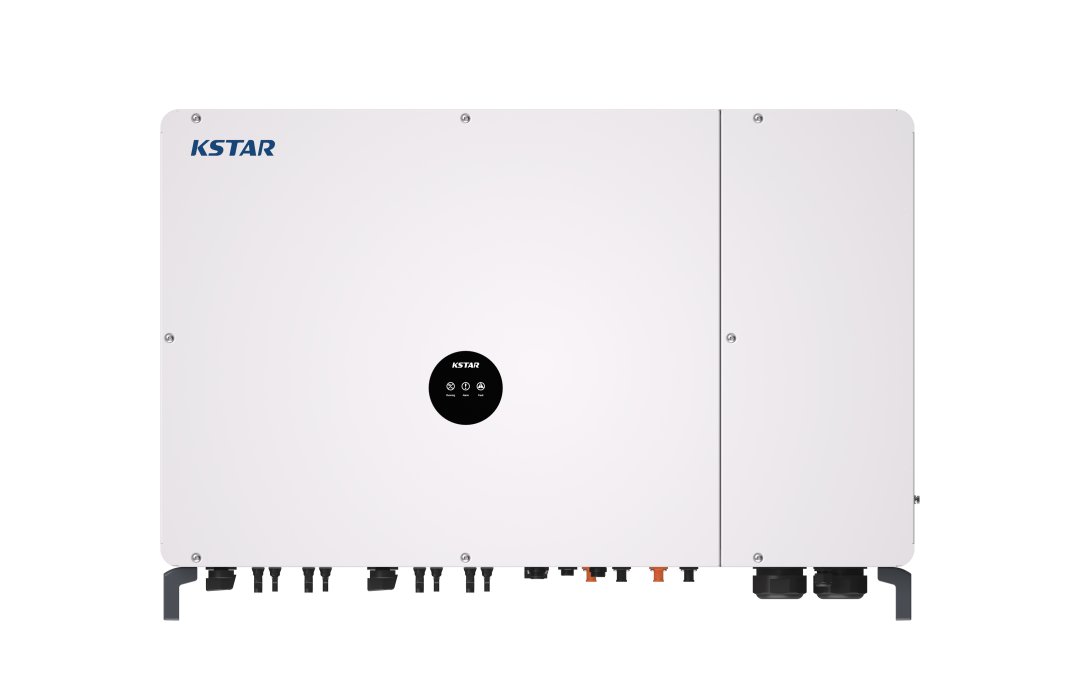

科士達125kW儲能變流器
二、PCS的工作原理
PCS的工作原理主要基于電力電子技術，通過控制開關器件（如IGBT）的通斷來實現電能的轉換和雙向流動。
充電模式：把電網中的交流電轉換為直流電，存儲到儲能電池中；
放電模式：把儲能電池中的直流電轉換為交流電，供給本地負載使用或饋入電網。
此外，在充放電過程中，PCS必須實時響應電網調度指令以及電池管理系統（BMS）提供的電池狀態（如SOC、SOH、溫度），進行精確的功率控制（充放電功率大小、方向）和能量管理策略執行，以確保儲能系統的穩定運行和高效利用。
三、PCS的工作模式
PCS的工作模式主要分為并網模式、離網模式和混合模式，每種模式都有其獨特的應用場景和優勢。
（一）并網模式：電網的“協同增效器”
在并網模式下，PCS如同電網的默契搭檔，實現與公共電網的無縫能量交互。其關鍵技術特性包括：
雙向能量流動：在電網負荷低谷時將電能儲存，高峰時釋放回電網，實現“削峰填谷”；
多重安全防護：具備防孤島保護、低電壓穿越能力，確保電網故障時自動安全脫扣，同時具備過壓、過流、過溫等保護功能；
電能質量?jī)?yōu)化：提供無功補償、諧波抑制功能，提升電網供電品質。
典型應用場景：大型新能源電站配套儲能、電網側調頻電站、工商業峰谷套利系統。
（二）離網模式：獨立供電的“能源心臟”
離網模式也稱為孤島模式，指的是PCS與主電網斷開連接，獨立為本地負荷提供電力供應。在此模式下，PCS需扮演“微電網”的電源角色，負責提供穩定的電壓和頻率，以確保本地負荷的正常運行。
離網模式尤其適用于偏遠地區、海島等電網無法覆蓋的區域，以及在應急救災等特定場合下發揮重要作用。
（三）混合模式：智能電網的“全能指揮家”
混合模式下，儲能系統能夠在并網模式和離網模式之間進行靈活切換，確保系統的可靠性和靈活性。
智能模式切換：根據電網狀態自動切換運行模式，支持微網并離網無縫過渡，切換過程快速平滑，保證關鍵負荷持續供電；
多功能應用：混合模式不僅能夠?qū)崿F(xiàn)濾波、穩定電網、調節電能質量，還能在故障情況下實現自愈，恢復電力供應。
四、PCS的應用場景
PCS的應用場景非常廣泛，幾乎涵蓋了所有需要儲能系統的領域。從大型儲能電站、工商業儲能到家庭戶用儲能系統，都能看到PCS的身影。
①在工商業儲能場景中，PCS是用戶側智慧能源管理的核心，通過執行峰谷套利策略，顯著降低用電成本，提升供電可靠性；
②在新能源配套儲能中，在新能源配套儲能中（如光伏+儲能、風電+儲能），PCS與電站控制系統協同，平抑新能源發電的間歇性和波動性（如平滑功率輸出、跟蹤計劃曲線），減少棄風棄光，提升可再生能源的可預測性和電網消納能力；
③在電網側大型儲能電站中，PCS是快速響應的調節資源，能夠精準執行電網調度指令，參與一次調頻、二次調頻（AGC）、調峰（削峰填谷）等多種輔助服務，是增強電網韌性與穩定性的關鍵設備；
④在微電網系統中，PCS扮演著核心控制器的角色，不僅是能量轉換樞紐，更是實現離網與并網模式無縫切換的關鍵執行單元，保障海島、邊防哨所、數據中心、醫院等偏遠地區或關鍵設施的連續、穩定電力供應。
總 結
展望未來，隨著新能源滲透率持續提高、電力市場機制不斷完善以及智能化技術的深度融合，PCS將朝著更高轉換效率、更高功率密度、更智能、更靈活、更安全可靠的方向加速演進，在構建新型電力系統的進程中扮演愈發關鍵的角色。
