中國儲能網訊：凝露是空氣中的水蒸氣遇冷凝結形成液態水珠的現象，常見于環境溫度驟降或濕度較高的場景（如沿海地區、雨季）。當空氣濕度超過飽和點且溫度降至露點以下時，水蒸氣會在物體表面析出，形成微小水滴。
凝露對電氣設備的影響
-物理危害
凝露導致金屬部件腐蝕，縮短設備壽命（如電池組端子、PCS 內部電路）。
水分滲透至絕緣材料，引發絕緣電阻下降，增加短路風險。
冷凝水在 PCB 板表面形成導電通路，導致信號干擾或元件失效。
-功能影響
電池組濕度超標加速電解液分解，降低儲能效率與循環壽命。
PCS 內部濕度升高可能觸發過溫保護，影響系統穩定性。
傳感器和通信模塊受潮后數據采集失真，導致控制策略誤判。
儲能系統防凝露解決方案
1. 系統級防潮設計
密封與通風平衡
采用 IP65/IP66 級密封柜體，搭配防水透氣閥（如 GORE® 防水透氣膜），平衡內外氣壓并阻隔液態水進入。
設計導流槽和排水孔，確保冷凝水及時排出。
溫濕度智能調控
內置智能除濕裝置（如半導體冷凝除濕模塊），當濕度≥60% RH 時自動啟動。
配置電加熱帶或 PTC 加熱器，維持柜體內部溫度高于環境露點溫度 5℃以上。
2.材料與工藝優化
關鍵部件防潮處理
電池組端子涂覆納米防潮涂層（如 Humiseal® 1B31），增強抗腐蝕能力。
母線排表面鍍錫或鋅鎳合金，提升耐濕熱性能。
絕緣強化
使用防潮型環氧樹脂灌封電池管理模塊（BMS）。
電纜接頭采用硅橡膠密封件，避免水分滲透。
3.環境監測與預警
部署溫濕度傳感器（如 SHT30），實時上傳數據至監控平臺。
設定閾值報警（濕度＞65% RH 或溫度＜5℃時觸發預警），聯動除濕設備。
儲能PCS防凝露專項方案
1.結構設計優化
風道與散熱隔離
采用 “風冷 + 水冷” 復合散熱系統，避免潮濕空氣直接接觸發熱元件。
散熱器與控制電路分區布局，減少冷凝風險。
模塊化密封設計
功率模塊與驅動板間加裝硅膠密封圈，阻斷濕氣擴散路徑。
底部進線口使用防水格蘭頭（如 PFLITSCH®），防止管道冷凝水倒灌。
2.電氣防護技術
防潮涂層工藝
PCB 板涂覆 3M? Novec? 1230 環保防潮涂層，厚度≥25μm。
功率半導體芯片（如 IGBT）封裝采用陶瓷基板，提升抗潮能力。
防凝露電路設計
在關鍵信號回路中串聯濕度敏感電阻，濕度超標時自動切斷電源。
配置浪涌保護器（SPD），防止冷凝引發的瞬態過電壓。
3.運維策略
定期巡檢
每季度使用紅外熱像儀檢測內部溫升異常點，排查潛在凝露隱患。
檢查防潮劑（如變色硅膠）狀態，及時更換失效干燥劑。
環境適應性改造
戶外安裝時，加裝遮陽棚并傾斜柜體（傾斜角≥5°），減少頂部積水。
在沿海高鹽霧地區，每月噴灑防腐蝕保護劑。
應用案例分享
某沿海地區 100MWh 儲能電站防凝露綜合治理項目
1.地理位置
位于中國東南沿海某港口城市，年均濕度 75% RH，夏季最高濕度達 90% RH，且伴有鹽霧腐蝕。
2.項目規模
儲能系統容量：100MWh（磷酸鐵鋰電池組）
PCS 配置：20 臺 1.5MW 級雙向變流器
3.問題診斷
原系統運行 3 個月后出現：
? 電池組端子腐蝕導致接觸電阻增大（溫升 15℃）
? PCS 模塊頻繁報 “絕緣故障”（月均 3 次）
? 濕度傳感器數據漂移（誤差 ±10% RH）
4. 技術方案實施
（1）系統級防潮升級
密封與排水系統
柜體升級：采用WEG品牌 IP66 級不銹鋼柜體，接縫處使用道康寧 732硅酮密封膠（拉伸強度 1.8MPa）。
防水透氣閥：安裝GORE Vent? 1320型透氣閥（透氣量 500cc/min），搭配3M? Thinsulate?防潮層。
導流設計：柜體底部?jī)A斜 3°，內置PA66 材質排水槽，連接外部波紋管引至集水井。
智能溫濕度控制
除濕裝置：部署ABB iDRY半導體除濕模塊（除濕量 2L / 天），集成Sensirion SHT40溫濕度傳感器（精度 ±1.8% RH）。
加熱系統：配置**Tyco Raychem RAYCHEM?**自限溫電伴熱帶（功率 30W/m），聯動溫控器（設定溫度≥露點 + 5℃）。
（2）儲能 PCS 專項防護
結構優化
散熱系統：改用Delta風冷 + 水冷復合散熱（進水溫度控制在 25-30℃），風道與控制板間加裝硅膠發泡密封條（壓縮率 20%）。
密封工藝：功率模塊與底板間填充Loctite 5920液態密封膠（固化后硬度邵氏 A70），進線口使用PFLITSCH EMC-SE防水格蘭頭（防護等級 IP68）。
電氣防護
PCB 涂層：采用Humiseal 1B73丙烯酸樹脂涂層（厚度 30μm），關鍵芯片（如英飛凌 IGBT FF450R12ME4）底部灌封Master Bond EP30CL環氧樹脂。
防凝露電路：在驅動板電源回路串聯Panasonic ERTJ濕度敏感電阻（閾值 80% RH 時觸發關斷），并并聯Littelfuse TVS二極管（600W 浪涌保護）。
（3）監測與運維體系
物聯網平臺
部署華為 FusionSolar智能監控系統，集成GPRS 溫濕度變送器（傳輸間隔 10 分鐘），設置三級報警閾值：
? 一級預警：濕度＞65% RH（聯動除濕設備）
? 二級報警：露點溫度＜0℃（啟動加熱帶）
? 三級停機：絕緣電阻＜10MΩ（觸發系統保護）
運維策略
每月執行：
? 用Fluke Ti480紅外熱像儀掃描模塊溫升（異常溫升＞5℃需排查）
? 更換橙色硅膠干燥劑（變色閾值 20% RH）
每季度：
? 噴灑CRC 6-56防腐蝕劑（鹽霧測試通過 1000 小時）
? 校驗傳感器精度（使用Testo 635溫濕度校準儀）

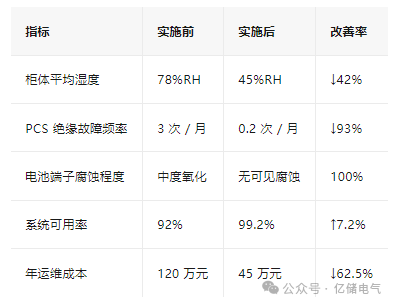

5. 實施效果
6. 方案復盤
密封與散熱的平衡
初期未考慮水冷系統冷凝風險，導致部分模塊結露。通過增設半導體制冷除濕模塊（安裝在水冷管道出口處）解決問題。
防潮材料的選型
原選用普通環氧樹脂灌封 BMS 模塊，因韌性不足在溫差環境下開裂。改用Master Bond EP30CL（斷裂伸長率 15%）后失效風險降低。
智能預警的價值
2024 年 8 月系統檢測到某電池簇濕度異常（68% RH），提前 3 天發現密封圈老化問題，避免潛在短路事故。
總結
儲能系統防凝露需遵循 “主動預防 + 被動防護” 原則，通過結構優化、材料升級和智能監控形成多層防護體系。對于 PCS 等核心部件，需重點關注散熱與密封的平衡設計，并結合運維數據動態調整防護策略。
產品選型推薦
產品特點
穩定
1.采用第三代DSP+FPGA雙核架構，運行主頻和指令速度提升顯著；
2.采用混合多重解耦HCMD鎖相環PLL算法，有效提取電網基波分量的電壓和頻率，能夠及時響應電網電壓擾動，提高并網穩定性和魯棒性；
3.采用分層結構設計，發熱源和控制系統分層，提高系統散熱性能、壽命和穩定性、IP65級防塵防水。
安全
1.采用光纖驅動技術，光信號代替電信號，控制信號和驅動信號光電高壓隔離，控制系統更穩定、安全；
2.高效熱管理，可選配智能風冷或液冷散熱。智能風冷采用熱管及冷媒散熱技術，液冷為自研流道設計，高效熱傳遞，提高功率器件散熱效率。滿功率輸出，保障營收效益。
可擴展
1.可擴展多級模式，根據應用場景配置合適的DC/DC和PCS模塊，實現多路直流源和交流源共直流母線儲能系統可靠運行；
2.高、低壓及功率可擴展，功能系統模塊化設計，快速響應不同電壓等級及功率等級的定制化
需求；支持并聯工作模式；可擴展多種通訊和控制接口，支持第三方外部EMS設備。
易維護
1.模塊化系統結構設計，核心模塊獨立裝配，用戶終端分鐘級拆卸維修，適合工商業儲充運維
場景，維護成本低;器件選型充分考慮耐久性和壽命，摒棄低成本模式，采用IGBT模塊組、薄膜
電容、疊層母排等高功率性能優秀的長壽命器件；
2.故障數據云端共享，技術服務7*12小時在線。
EETRUE 60kW-300kW雙向DCDC功率變換器
產品特點
配置靈活, 多極模式可擴展，可采用共直流母線結構，支持1000V高壓直流母線
DC/DC雙向能量流動，直流輸入側可采用恒流模式，最大電流為300A
高效熱管理，采用熱管及分層設計
寬輸入/輸出直流電壓范圍，兼容200Vdc-1000Vdc系統
滿足新能源儲能電池、光伏組件、新能源汽車接入可配置新能源汽車V2G、MPPT、移動儲能智能充電機器人直流快充等功能
模塊化設計，維護更加便捷

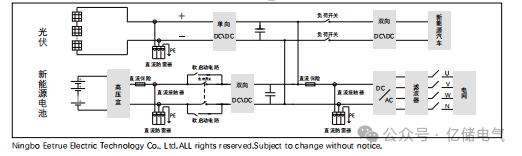

電路框圖
