摘 要 全釩液流電池具有壽命長、安全性高、能量控制管理簡單、功率和容量完全解耦等優點，適用于新型電力系統中新能源發電波動平滑、削峰填谷、穩壓調頻等應用場景，近年來已經開始規?；茝V應用。由于隔膜等關鍵材料特性、電堆及管道系統結構、電解液成分等全釩液流電池的固有特點，其運行過程中存在容量衰減問題，為保障全釩液流電池壽命，提高能量效率，減少正負極離子濃度及價態再平衡等運維頻次，國內外對全釩液流電池容量衰減抑制進行了大量研究。本文從容量衰減機理和抑制方法角度分析了全釩液流電池容量衰減影響因素，總結了不同應用工況下水和釩離子的遷移、自放電和析氣副反應、溫度與濃度等對容量衰減影響的研究現狀，闡明了容量衰減機理。重點分析了隔膜、電解液相關材料應用工況對容量衰減抑制的影響規律，以及基于流量、充放電制度、活性物質濃度調整等參數的容量衰減抑制技術，展望了基于應用工況的全釩液流電池容量衰減抑制新興技術，為全釩液流電池運行中的電解液容量保持提供指導依據。
關鍵詞 全釩液流電池；容量衰減；抑制技術；工況
全釩液流電池作為面向電網級儲能應用而開發的一種化工型電化學儲能，由于其具有運行安全、可深度充放電、循環壽命長、功率容量相互解耦等優點，在新能源接入、新型電力系統建設等領域具有廣闊的應用前景。全釩液流電池最早由澳大利亞新南威爾士大學的Skyllas-Kazacos教授于1985年提出，主要由電解液、雙極板、電極、隔膜等關鍵材料構成。在運行時，分別以電解液中不同價態的釩離子作為正負極的氧化還原電對，正、負極泵將電解液輸送至對應的半電池中，釩離子在電極上進行氧化還原反應，通過釩離子的價態轉變實現電能的存儲與釋放，避免由不同種類離子跨膜滲透而造成的交叉污染，具有使用壽命長、可靠性高等優點。但由于隔膜、電解液這些核心材料的存在，全釩液流電池在長期循環中存在著電解液失衡現象，不可避免地出現容量衰減問題。工程上通常采用混液再平衡的方式恢復容量，即周期性地將負極和正極電解質重新混合，使正負側的濃度和體積達到平衡，恢復各價態釩離子的不對稱轉移造成的部分容量損失，延長循環壽命。然而析氫和氧化導致的電解液價態失衡問題仍然存在，為恢復電解液綜合價態，需要電解或加入還原劑，對混合后的電解液進行電荷調整，產生了額外的時間、材料等運維成本，并且正負極混液后也存在著零壓啟動問題。因此全釩液流電池容量衰減抑制技術引起了研究人員的重視，研究人員通過建立各種交叉動力學和反應動力學模型研究容量衰減機理，采用各種抑制容量衰減的策略，如調節流量、改變充放電電流、平衡滲透壓、修飾隔膜、優化電解液等抑制容量衰減。本文綜述了當前全釩液流電池容量衰減抑制技術的相關研究，結合釩電解液的容量衰減機理，深入探討了各種衰減抑制方法的可行性和局限性，展望了容量衰減抑制未來研究開發的潛在方向。
1 容量衰減分析
全釩液流電池在運行時，正、負半電池中的釩離子因跨膜滲透而失衡，這種現象的出現對長期循環后電池容量的下降有重要影響。后續，水分子遷移、自放電、析氣反應、釩析出等其他因素也會導致電池容量的損失[7-10]。此外，工作條件如工作溫度、電解液流量、電流密度、活性物質濃度等因素也會影響電池運行容量的衰減。
1.1 容量衰減機理分析
1.1.1 釩離子的遷移
在全釩液流電池中，電能以化學能的方式存儲在不同價態釩離子的硫酸溶液中，正極電解液中以V(Ⅳ)/V(Ⅴ)作為活性物質電對，負極電解液中以V(Ⅱ)/V(Ⅲ)作為活性電對。電池啟用時，外接的循環泵分別將正、負極電解液導入電堆，使其在正、負極儲液罐和對應半電池的閉合回路中循環，電解液流經電極表面并于此發生氧化還原反應，電子轉移形成電流，同時H+在兩個半電池之間跨膜遷移以維持電荷平衡，使溶液中的化學能轉換成電能。充放電循環時的反應過程完全可逆，反應如下：
正極反應：
VO2+ + H2O - e- ? VO2+ + 2H+ E0 = 1.004 V (1)
負極反應：
V3+ + e- ? V2+ E0 = -0.255 V (2)
總反應：
VO2+ + V3+ + H2O ? VO2+ + V2+ + 2H+ E0 = 1.259 V (3)
其中，隔膜位于電池的中心，將電池分為正負兩個半電池，理想下的隔膜應具有高選擇性，允許H+通過的同時完全阻礙釩離子的跨膜滲透，但目前全釩液流電池所使用的隔膜無法保證這一點，在長期循環中不可避免地會出現正、負極釩離子的跨膜滲透，釩離子的滲透行為使電池容量隨循環逐漸衰減，因此釩離子在膜間的滲透機理是電池容量衰減重要的研究方向。研究表明，在充放電循環中，隔膜兩側不同的濃度梯度是驅動釩離子跨膜滲透的主要原因，并且不同價態釩離子在膜上的擴散速率不同。Sun等人測定了全釩液流電池中釩離子在全氟磺酸膜(Nafion 115)上的擴散系數[圖1(a)]，其順序為V2+> VO2+> VO2+> V3+，具體數據見表1。

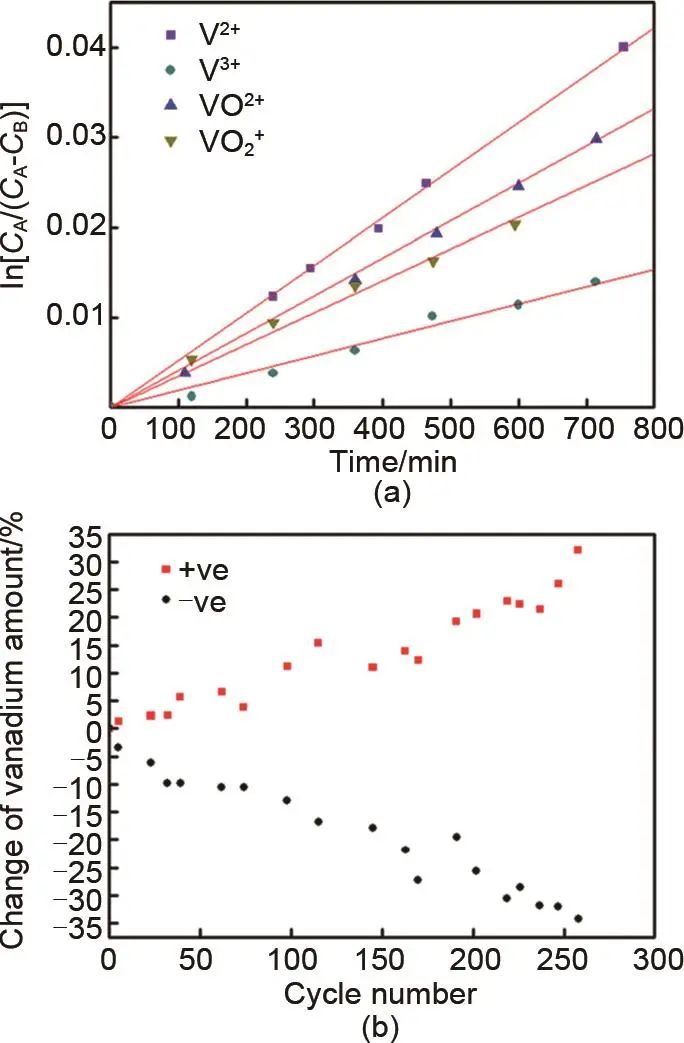

圖1 (a) ln [CA/(CA-CB)]與t的關系圖；(b) 長期充放電循環中釩離子總量的變化
表1 釩離子擴散系數
如圖1(b)所示，在實際的充放電循環中，連續300次循環時，正極中釩離子含量增加，負極釩離子含量下降，在150次循環后正極釩離子總量增加10%，250次時增加25%，這是由于充放電時負極中的V2+和V3+的轉移速率大于正極中VO2+和VO2+的轉移速率，從而導致了釩離子從負半電池向正半電池的凈轉移。隨著循環的進行，越來越多的釩離子在正極半電池中積累，造成電池活性物質失衡。此時，負極電解液成為“極限電解液”，體積和活性物質數量下降，而正極電解液中越來越多的釩離子無法參與充放電過程，循環過程中電池的釩離子利用率下降，導致了容量的衰減。
1.1.2 水遷移
在電池的充放電循環過程中，電解液中活性物質濃度逐漸失衡，與此同時，兩個電解液罐內的溶液體積也會逐漸失衡，并且失衡的程度與循環時間成正比，水通過膜的交叉被認為是造成這種現象的主要原因。長期循環時電解液的體積變化如圖2(a)所示，正極電解液體積持續增加而負極電解液持續降低，與釩離子遷移規律相同，在150次循環后正極體積增加10%，250次時增加25%。圖2(b)給出了連續8次充放電循環中電解質的體積變化，在單個充放電循環中，正極的體積在充電過程中減小，而負極的體積在放電過程中減小，說明水在充電過程中從正極轉移到負極，并在放電過程中從負極轉移到正極，但由于其轉移量的不同，循環后水的凈轉移趨勢為由負極流向正極，該研究中單次循環時輸送到正極的凈水量平均為24 mL。引起水轉移的所有因素如圖2(c)所示，在釩離子和質子跨膜傳輸時，均會攜帶結合水進行遷移，其中不同價態釩離子攜帶的水分子數量不同，此外，水遷移還受到滲透壓的驅動作用，在自放電過程中兩者對水遷移的貢獻比重約為1∶3。

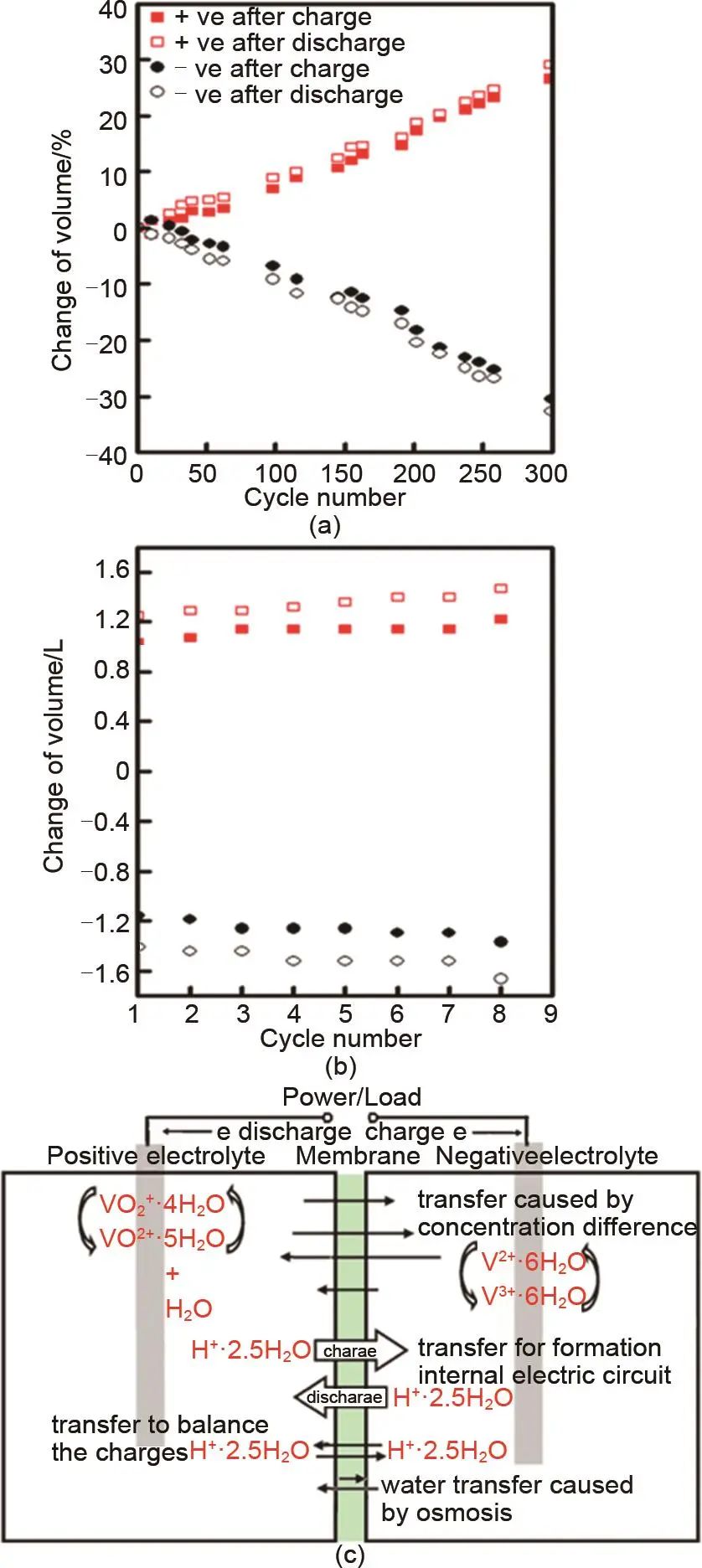

圖2 (a) 長期循環時的體積變化；(b) 8次循環中的體積變化；(c) 自放電過程中水和釩離子的轉移示意圖
水遷移所導致的體積失衡加劇了電解液的濃度失衡，其增加了一個半電池中的電解液濃度，同時稀釋了另一個半電池中的電解液，擴大了濃度差，降低了釩離子的利用率，并可能導致釩離子在高濃度半電池中的沉淀。在充放電循環中，由于產生了釩離子和水分子的持續交叉，工程上需要定期重新平衡電解液，以恢復全釩液流電池的容量，從而增加了運維成本。
1.1.3 副反應
釩離子的跨膜滲透現象會造成電解液溶液的濃度失衡，降低釩離子的利用率。由于價態不同，跨膜擴散后的釩離子將與另一個半電池中原有的釩離子進行氧化還原，產生不期望的自放電副反應，導致兩個半電池電解液的綜合價態失衡，容量產生衰減。釩離子擴散后正負極可能發生的自放電反應如下：
在正極：
V2+ + 2VO2+ + 2H+? 3VO2+ + H2O (4)
V3+ + VO2+ ?2VO2+ (5)
在負極：
VO2+ + V2+ + 2H+ ? 2V3+ + H2O (6)
VO2+ + 2V2+ + 4H+ ? 3V3+ + 2 H2O (7)
由上述反應方程可知，雖然V2 +和V3 +在正極的擴散消耗了不同數量的VO2+，但最終在負極積累了相同數量的不可用V2+。同樣，VO2+和VO2+在負極的擴散消耗的V2+量不同，但最終在正極積累的不可用VO2+量相同，如圖3所示，無論釩離子的擴散速率如何，在一定的電解液凈通量下，不可用釩離子的累積量保持不變。

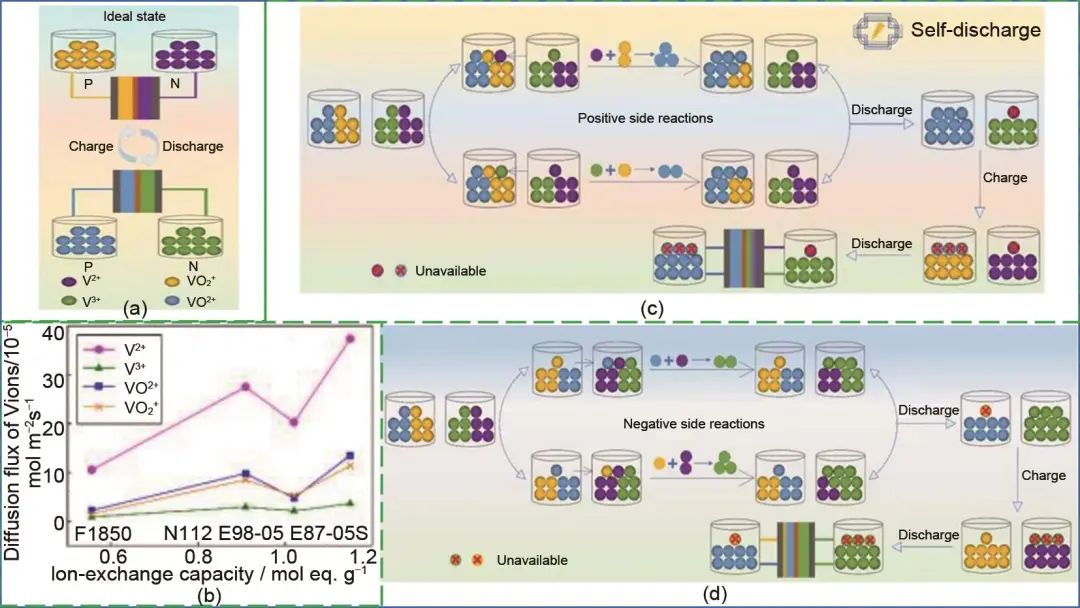

圖3 (a) 理想條件下的充放電示意圖；(b) 不同釩離子通過膜的擴散通量；(c) V2+/V3+和 (d) VO2+/VO2+在實際循環過程中的自放電反應示意圖
正、負半電池中發生的自放電反應導致氫離子的大量損失，削弱了全釩液流電池中的電化學反應。這增加了電壓損失，進一步破壞了釩離子正負價態之間的平衡。因此，內部能量損失發生，導致容量衰減。
除了釩離子自放電反應外，電解液中的水在電極上會發生電解反應，產生氫氣和氧氣，這些副反應也是導致容量衰減的重要因素之一，在負極處，發生如下析氫反應：
2H+ + 2e- ? H2 (8)
析氧反應發生在正半電池中，反應如下：
2H2O ? O2 + 4e- + 4H+ (9)
進一步地，電解液中的溶解氧會對V2+造成化學氧化反應：
2V2+ + O2+ 4H+ ? 2V3++ H2O(10)
處理失衡的最佳方式取決于造成失衡的原因。對于自放電副反應來說，釩離子從電池一側凈轉移到另一側造成濃度不平衡，可以通過混合電解液來糾正。而由釩離子氧化或析氣等副反應引起的價態不平衡則只能通過更復雜的化學或電化學方法來恢復。
1.1.4 釩沉淀
高濃度的釩電解液并不穩定，V(Ⅴ)在高溫下會有部分結晶析出。葛靈等人通過單因素法分析考察了不同初始V(Ⅴ)濃度、硫酸濃度和磷酸濃度對電解液穩定時長與剩余釩離子濃度的影響，測試結果表明在50 ℃，當初始釩離子在濃度2.0 mol/L以下時，電解液穩定時長與釩電解液為1.6 mol/L時基本一樣，當釩離子濃度≥2.2 mol/L時，穩定時長變短，沉淀會更早生成，這是因為存在更多的VO(OH)3分子，造成五氧化二釩沉淀出現。研究還表明，硫酸對剩余釩離子濃度影響不大，但當其濃度超過3.0 mol/L時，電解液穩定時長顯著下降，不利于釩電解液的長期使用。

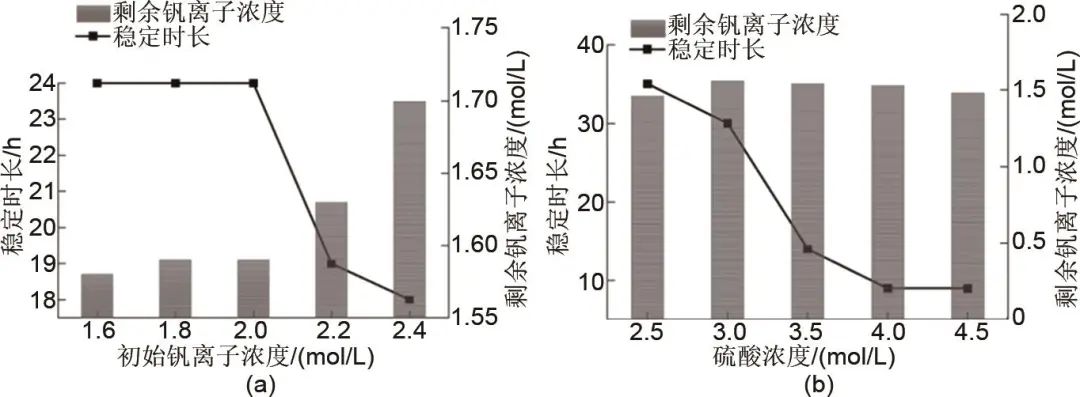

圖4 (a) 釩離子濃度對穩定性的影響；(b) 硫酸濃度對穩定性的影響
具體來說，在電池正極中高價態的V(Ⅳ)/V(Ⅴ)以含氧離子VO2+和VO2+的形式存在，VO2+易水解生成V2O5沉淀，該沉淀難溶解恢復，因此維持正極電解液中V(Ⅴ)的穩定性尤為重要。沉淀反應如下：
(2VO2(H2O)3)+?VO(OH)3+H3O+ (11)
2VO(OH)3?V2O5·3H2O (12)
有研究表明，上述過程為吸熱過程，且隨著溫度升高而加速。Wang等人對釩電解液的廣泛溫度適應性進行了更詳細的研究，他們報道了V2+、V3+、VO2+、VO2+電解液在不同總釩濃度和H2SO4濃度下獨立穩定的溫度范圍，分析得出釩離子的穩定性受由總釩濃度控制的“溶解度效應”與H2SO4濃度控制的“冰點效應”的耦合影響。高濃度的H2SO4有利于V(Ⅴ)的高溫穩定性，但不利于V(Ⅱ)的低溫穩定性，同時雖然高H2SO4濃度提高了V(Ⅴ)離子的溶解度和熱穩定性，但釩離子的流動速度由于黏度的增加而降低，從而導致電極極化較大，降低全釩液流電池系統的能量效率與放電容量，研究認為電解液中釩濃度為1.4～1.6 mol/L，硫酸濃度為2.0～2.5 mol/L是合適的選擇。
1.2 影響容量衰減的不同工作條件
1.2.1 工作溫度
全釩液流電池中存在著釩離子的氧化還原反應，工作過程中涉及熱反應，由此產生的溫度變化不僅會影響電解液本身的穩定性，還會對電極上的一系列電化學反應產生影響。隨溫度升高，電池材料腐蝕、副反應及釩沉淀產生的速度加快，進一步導致了容量的衰減。
值得注意的是，離子的擴散速率依賴于溫度，不同溫度下各價釩離子的擴散速率不同。Tang等人關聯了釩離子擴散與自放電熱的相互作用，通過耦合自放電反應的能量平衡和揭示釩離子通過膜交叉的質量平衡，進一步發展了熱模型。該模型采用阿侖尼烏斯方程來模擬全氟磺酸膜Nafion 115中釩離子擴散系數對溫度的依賴關系，可以預測采用該膜的全釩液流電池中的電解液溫度和容量損失。Badrinarayanan等人在上述熱模型的基礎上建立了一個擴展的動態模型，得到了不同溫度下各種膜的擴散系數(圖5)。從圖中可以看出，隨溫度上升四種價態的釩離子擴散速率均有提升，而不同類型隔膜中釩離子的擴散系數大小關系發生了改變。隨后利用初始模擬的濃度預測電池容量，并通過該容量來確定不同溫度下交叉擴散造成的容量損失(圖6)。如圖所示，電池的容量損失隨溫度的升高而增加。Karrech考慮影響電池行為的多物理場的耦合過程以及材料特性隨溫度的變化提出了改進的釩電池模型，并使用該模型來預測動態熱化學行為。研究表明，提高溫度具有提高擴散和離子遷移率，增強釩離子氧化動力學，降低歐姆電阻和濃度過電位，降低電解質黏度等效果，從而進一步提高電池的性能。然而，高溫往往會帶來不利影響，包括容量損失，活性物質交叉增加，自放電加劇，以及嚴重的揮發反應，降低庫侖效率和容量保持率。
圖5 不同溫度下各膜的擴散系數(a) Selemion CMV；(b) Selemion AMV；(c) Nafion 115

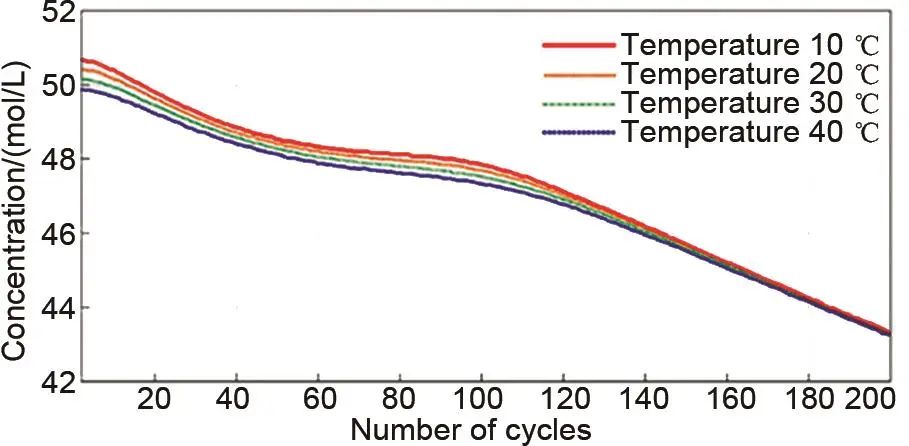

圖6 不同溫度下Nafion 115膜的容量衰減
熱效應在電化學體系中不可避免，全釩液流電池在放電時持續放熱升溫，由于溫度對于電池本身的電化學反應、釩離子擴散以及電解液本身物化性能均造成影響，因此需要對其進行嚴格控制。對于容量來說，溫度的控制需要基于以下兩個方面。一方面在保證釩離子不沉淀的情況下提高溫度，這有利于釩電池性能的提升；另一方面，基于釩離子的擴散系數，選擇釩離子凈遷移量最小時的溫度，這有利于釩電池容量的保持。
1.2.2 電解液流量
除工作溫度外，電解液流量也顯著影響電池內部的釩離子濃度分布。王瑄等人對局部供液不足時釩離子的濃度變化進行了考察，所用模型及濃度分布如圖7所示。從圖中可以看出，缺液時電極中釩離子濃度差異很大，相較于正常工況，此處電位分布也有明顯改變。電位的變化不僅影響氧化還原主反應，還可能會加劇副反應的進行。

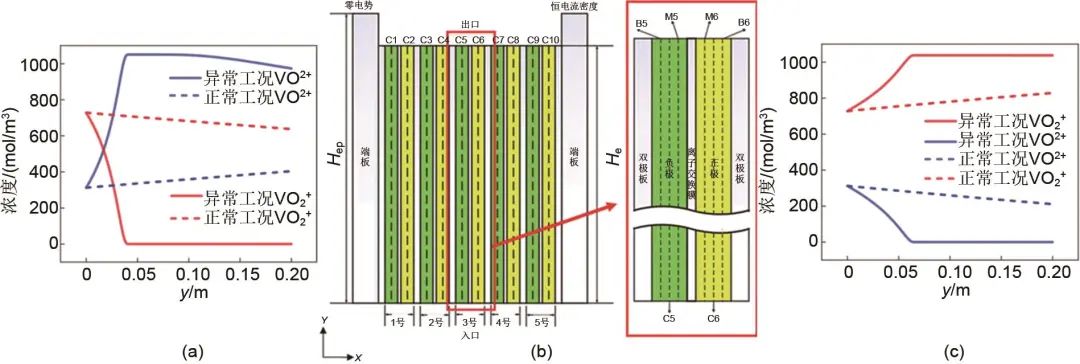

圖7 (a) 放電與 (c) 充電工況下正極VO2+/VO2+濃度沿C6分布，(b) 全釩液流電池電堆模型圖
在低流量下，電解液的流動速度較慢，電池內部的濃度梯度增大，使得電解液在半電池某些區域積累而無法充分反應，增大濃差極化并且降低電解液中活性物質的利用率，從而降低初始的電解液容量。高流量時，電解液的流動速度較快，正、負極上反應物釩離子濃度與生成物釩離子濃度的差異逐漸減小，反應過程中濃差極化的減少，降低了電壓損失，電解液的初始容量得以提升。但流量過大時，釩離子的跨膜擴散通量也會增大，反而加劇全釩液流電池容量的衰減。因此，尋找最佳流量對于保持電池性能和防止容量衰減至關重要。
1.2.3 電流密度
離子在電場作用下跨膜傳輸?shù)尿?qū)動力不僅包括濃度梯度，還包括電位梯度(電場)。濃度梯度驅動的離子擴散通量總是由高離子濃度區向低離子濃度區擴散，其大小與離子濃度梯度成正比。電場驅動下陽離子遷移通量從高電位區向低電位區遷移，而陰離子遷移通量與電位梯度相反。Luo等人采用以釩和鐵氧化還原對為電活性物質的液流電池，研究了釩離子在電場作用下的輸運行為。如圖7所示，電場在充電過程中加速了釩離子從正向負的遷移，減少了釩離子從負向正的遷移，在放電過程中則反過來影響了釩離子的遷移。此外，施加在電池上的高電流密度將導致膜上的高電壓降，在較高的溫度下，促進或抑制釩離子輸運的作用進一步增強。

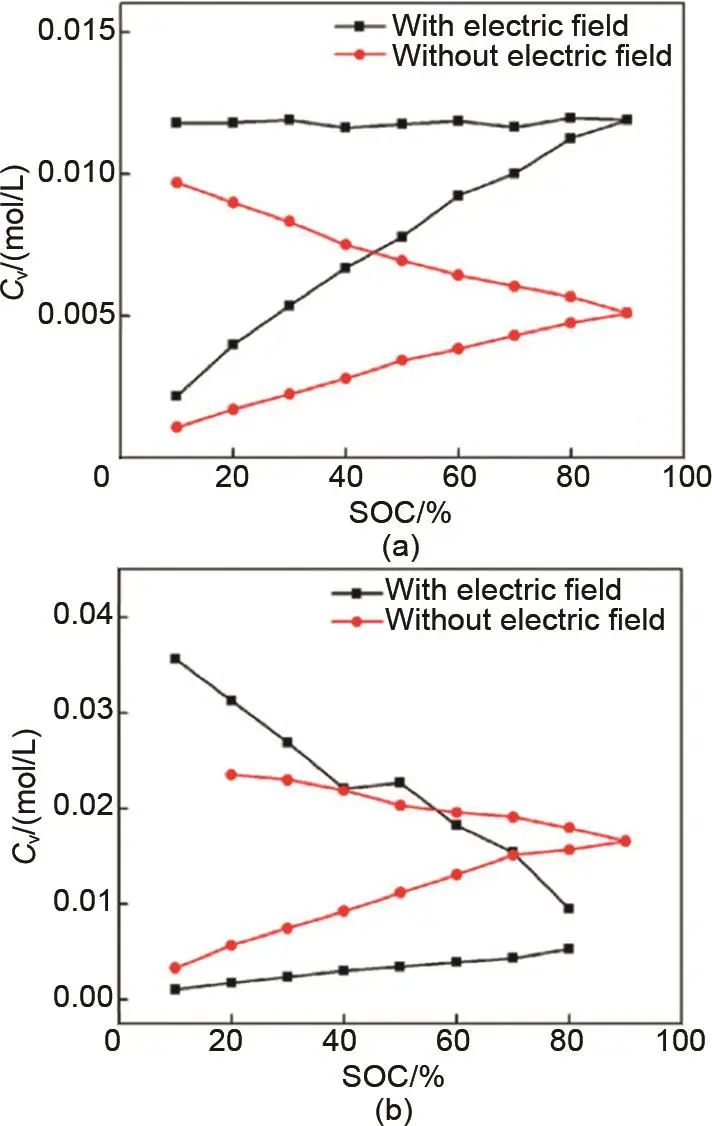

圖8 有無電場作用下釩離子的輸運行為：(a) 各SOC下，釩離子從VO2+/VO2+側遷移到Fe3+/Fe2+側；(b) 各SOC下，釩離子從V3+/V2+側擴散到Fe2+/Fe3+側
Cecchetti等人根據三種不同電流密度(10 mA/cm2、40 mA/cm2、100 mA/cm2)下的測試結果，對全釩液流電池運行的一維物理模型進行了校準，得出結論：①較高的工作電流密度增加了充放電循環的速度，可以減少電池自放電和釩交叉引起的電解液不平衡；②在低電流密度下，各價態釩離子的擴散在交叉通量中占比均高于90%，是釩通過膜的主要機制，而在高電流密度下，擴散和電遷移對釩通量的貢獻幾乎相等(圖9)。

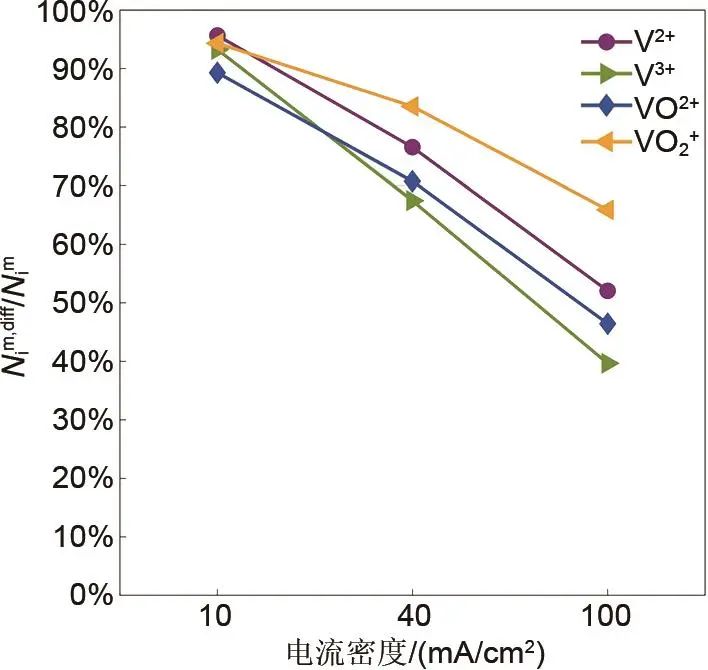

圖9 擴散通量對釩離子整體交叉通量的貢獻
除了影響釩離子的跨膜滲透，電流密度還影響著電池的充放電行為。在相同截止條件下，隨著電流密度的增大，電池極化加劇，充電電壓增大，放電電壓減小，充放電周期時間減小，釩電池的起始容量隨著電流密度的增加而下降。
也就是說，電流密度對電池容量的作用是雙向的，高的電流密度會降低電池的起始容量并且導致更快的離子擴散速度，但同時又加快了充放電時間從而減少了離子擴散的時間。因此，采用適當?shù)某浞烹姴呗詫τ阝C電池容量衰減抑制是有必要的。
1.2.4 活性物質濃度
在全釩液流電池中，電能以化學能的形式存儲于電解液中。提高活性物質的濃度，可以直接提高電池的能量密度與放電容量，但是活性物質濃度較高時，電解液穩定性下降易產生沉淀，反而降低電池容量。此外，電解液中釩離子總是由負極儲液罐跨膜滲透至正極儲液罐，因此通常采用提升負極滲透壓的方式來促進水分子向負極擴散，從而減小釩離子的遷移以抑制容量衰減問題。李君濤等[34]設置了不對稱濃度實驗(表2)，在充放電循環中，降低負極電解液的釩離子濃度并提高其硫酸含量，增加負極液滲透壓，減少釩離子和水分子的跨膜擴散，最終減少了電池容量的損失，對稱實驗、不對稱Ⅰ和不對稱Ⅱ的容量衰減率分別為0.8、0.66、0.52。
表2 三組正極釩離子濃度測試結果
不對稱濃度抑制了釩離子和水分子的遷移，對于容量的長久保持是有利的。然而活性物質濃度的不對稱導致了正負極電解液未能全部反應，降低了釩離子的利用率，實際上減少了釩電池的總?cè)萘俊?/span>
2 衰減抑制研究
從技術上講，全釩液流電池的性能不僅取決于電池組件、電荷傳輸和電催化材料的物理特性，還取決于電池內部復雜流動和物質傳輸過程的管理。為了抑制全釩液流電池的容量衰減，研究人員將重點放在提高電解液性能以提高釩離子的溶解度和穩定性，提高電極性能以提高電化學可逆性和電化學活性，設計新型膜以降低全釩液流電池中釩離子的交叉和水跨膜傳遞，同時降低電阻。此外，對于給定的電池組件材料，電池性能的提高還依賴于優化電池結構和運行策略。
2.1 材料改性抑制容量衰減
2.1.1 電解液
通過電解液改性來提高容量及抑制衰減有兩種途徑：一種是在電解液中添加有益的基團，如在電解液中引入氨基、磺基、羥基、羧基等親水性官能團。這些添加劑的加入為電極反應提供了更多的活性位點，從而提高了電池容量，并且添加劑可以與釩離子絡合，從而提高了電解液的溶解度和穩定性。Hou等人研究了聚丙烯酸(PAA)對V(V)正電解液熱穩定性和電化學性能的影響，結果表明：PAA添加劑能提高V(V)的熱穩定性，使用含3% PAA的正極電解液溶液的電池在50℃下具有良好的循環性能，其在循環過程中的容量保持率相較于不含PAA的電池提高了約23.76%。
另一種途徑是在電解液中加入一種可溶的溶質，以此來提升負極電解液的滲透壓，這種方法可使兩個半電池中電解液的滲透壓差減小，顯著降低釩離子的交叉現象。Yan等人受正向滲透(FO)機制(圖10)的啟發，通過在負極電解液中加入可溶的抽吸溶質(2-甲基咪唑)來抵消正、負半電池之間的滲透壓，成功抑制了全釩液流電池容量的下降，結果如圖11所示。Chen等人選擇糖類添加劑如葡萄糖、蔗糖、D(+)-木糖和α-乳糖一水作為全釩液流電池負極電解液的添加劑，通過引入的羥基增加了V2+/V3+氧化還原反應的活性位點，增強了電極的親水性，同時為負極電解液增加了額外的滲透壓，降低了釩離子交叉，循環30次后容量保留率為71%，比對照組的29.5%提高了41.5%。
圖10 在充放電過程中，抽吸溶質平衡滲透壓的示意圖

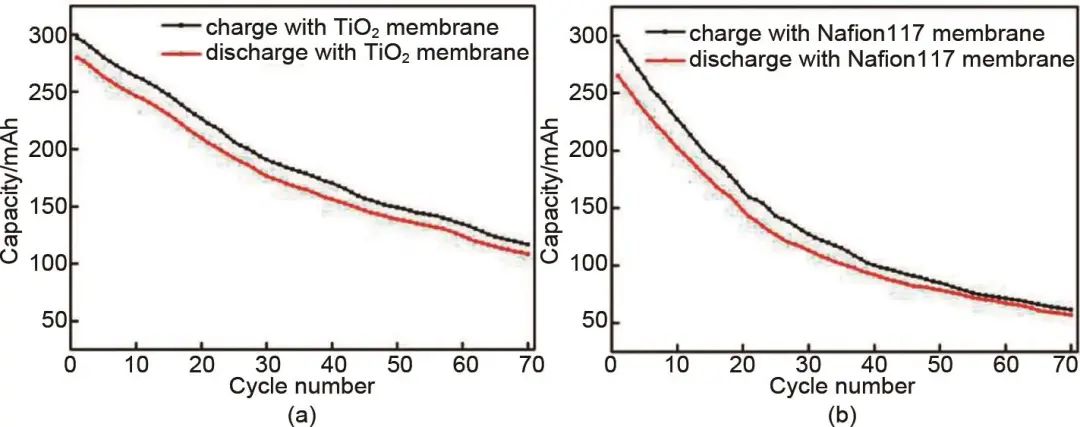

圖11 添加2-甲基咪唑?qū)?(a) TiO2和 (b) Nafion117膜VRFB容量衰減的影響
為應對容量衰減問題，對電解液本身的改性手段主要為使用各種類的添加劑，但無論是有機添加劑或是無機添加劑均有其局限性。大多數有機添加劑具有較高的黏度，導致溶液的電導率降低，電化學傳質減弱，因此在選擇有機添加劑的同時需控制好黏度參數，這對改善溶液流動性和增強電化學傳質具有重要意義。同時，在具有強酸性和氧化性的負極電解液中有機添加劑的長期穩定性較差，在電解液的長期使用中會出現降解、析出等問題，導致電池的性能和壽命下降。無機添加劑在電解液中相當于雜質，通常用來提升電解液的穩定性，但其會導致電解液電化學性能的惡化，因此無機添加劑的引入量不宜過多。此外，添加劑的引入額外增加了電解液制備的成本。
2.1.2 隔膜
物種在膜上的交叉滲透主要有三種運輸機制，即：對流、擴散和遷移。物種跨膜運輸?shù)乃俾手饕赡さ幕瘜W(xué)成分決定。為了盡量減少釩離子交叉造成的容量損失，研究人員對隔膜的改性做了大量的工作。
根據膜上基團的不同，隔膜主要有陽離子交換膜、陰離子交換膜、兩性離子交換膜、非離子多孔膜等，陽離子交換膜的作用原理如圖12所示。目前全釩液流電池中普遍使用的是杜邦公司生產的Nafion系列膜，該膜為陽離子交換膜，其本身具有優秀的離子導電性與氧化穩定性，但同時也存在著離子選擇性不足，釩滲透率高的問題。因此，通常通過引入抗釩離子層或與無機材料雜化來降低其釩離子透過率。Ye等人采用溶液混合和澆鑄法制備了Nafion/木質素復合膜，通過木質素擴大質子傳導通道來促進質子的傳輸，并降低釩離子的滲透率，從而提高了釩離子的選擇性。如圖13所示，在120 mA/cm2時，與目前商業化應用的Nafion 212膜相比，使用該復合膜的全釩液流電池在原有效率不變的情況下提升了容量保持率，在150次循環時仍保有48.4%。
圖12 陽離子交換膜的離子交換過程示意圖

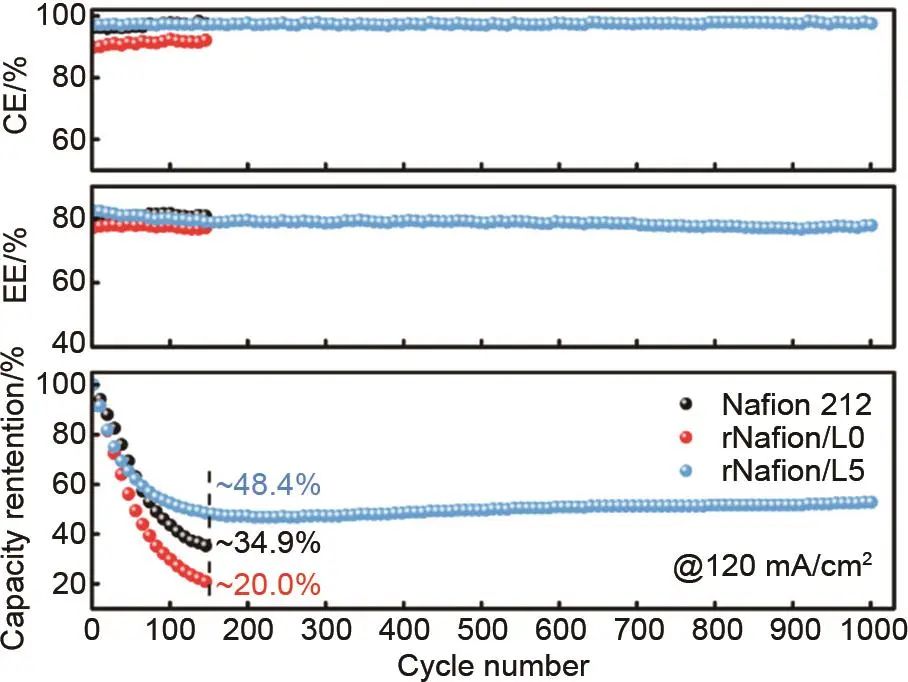

圖13 在120 mA/cm2條件下，單層膜電池的效率和放電容量保持情況
陰離子交換膜的使用并不多見，理論上，陰離子交換膜具有較高的阻釩性能，但在電解液中較差的化學穩定性阻礙了其應用。兩性離子交換膜同時具有陽離子交換膜和陰離子交換膜的優點，可以提供更高的離子選擇和傳導能力，但需要控制兩種官能團的密度平衡，這導致了制備成本升高，因此大多數的兩性離子交換膜研究方向都集中于降低制備成本。多孔膜通過孔徑篩分機制來進行離子選擇，其成本較低，化學穩定性高，但由于缺少官能團，對于兩側電解液的阻隔作用不強，對于多孔膜的研究廣泛集中于縮小孔徑或者添加官能團，如能在多孔膜中引入合適的官能團提升其離子選擇性，有望在商業化中取代目前的Nafion系列膜。
除了離子的選擇透過性，隔膜對于電解液容量的影響還表現在內阻、膜厚等方面。較厚的膜可以減少釩離子的跨膜交叉，但其具有較高的電阻，會增大電池的極化，降低其放電容量；而薄膜雖然降低了內阻，但可能導致更多的釩離子交叉滲透，增加了電解液的不平衡，促進容量衰減。
理想的膜應具有良好的離子交換能力，離子電導率高，吸水率低，膨脹比小，化學穩定性好，以及成本低等特點。而目前釩電池的隔膜無法滿足上述所有性能，仍需進一步研究開發，比較有前景的方向主要有以下幾個。一是以廉價材料對Nafion膜進行復合制備以降低其成本并提升其阻釩性能；二是采用阻釩率較高的低成本膜如基于SPEEK或SPI的改性陽離子膜，但需繼續增加其穩定性與電導率；三是在多孔膜中引入適當?shù)幕鶊F增強其離子選擇性。值得注意的是，除了隔膜本身物化性能的優化外，膜厚對釩電池性能影響也是需要研究的重點。
2.2 工況控制緩解容量衰減
全釩液流電池中主要的傳遞問題是釩離子跨膜，不同釩離子在膜內的不平衡輸運特性導致了電池循環過程中電解液的不平衡。基于對釩離子跨膜機理的了解，研究者提出了各種工況優化策略來緩解釩離子交叉并抑制相關的電池容量衰減。
2.2.1 電解液流量優化
在關鍵運行參數中，流量是對液流電池性能影響較大同時也較為復雜的因素。因此，研究人員對其影響和調控策略進行了廣泛的研究。Ma等研制了一種千瓦級全釩液流電池系統，研究了電解液流量的各種策略對電池充放電行為和性能的影響，提出了全釩液流電池系統的流量提升策略。該策略在整個主要運行狀態下保持恒定的流量，并在充電或放電過程結束時提高流量。具體為在充電過程中，以0.2 m3/h的較低流量運行，然后在電壓增加到23.1 V時將流量增加到0.71 m3/h。在放電過程中，同樣以0.2 m3/h的較低流量運行，然后在電壓降至16.8 V時將流量增加到0.71 m3/h。與始終在0.71 m3/h的高流量下運行相比，系統效率可以提高8%。Tang等人通過模擬濃度過電位并分析所有組件的壓力損失，在預設電壓截止限制下，確定了形成5 kW/15 kWh全釩液流電池系統的最佳可變流量，證明了連續變流量策略優于定流量策略。Karrech等人通過實驗研究化學計量數λ(實際流量/理論流量)為3～18的恒定流量的影響，當λ=3時，電池的容量達到2.093 Ah。將λ增加到6和9，每次增加充電容量可提高5%。將λ增加到12、15和18后，改善率較低為2.81%、1.81%和1.57%。即增加流量可以增加電池的充電容量，但存在一個接近λ=9的飽和點，超過之后改善往往較小。此外，研究發現在充/放電過程時逐漸改變流量策略或突然提高流量策略均可以減少濃度過電位，且兩者最終容量接近。
除了影響濃度過電位，流量還影響著釩離子的跨膜擴散通量，Song等人[45]根據達西定律分析了膜上的壓降，系統地發展了電解液的傳遞機理，并通過充放電實驗進一步驗證。實驗結果揭示了兩種半電池電解液之間的黏度差對電解液交叉和可用容量衰減的貢獻，同時表明高流量可能加快電解液轉移的速度。除此之外，實驗結果還證明，在測量兩種半電池電解液黏度的基礎上，通過適當?shù)牧髁績?yōu)化，可以有效地抑制電解液的轉移，從而實現提高全釩液流電池系統長期充放電循環中的放電容量(圖14)。
圖14 流量優化下的體積變化和容量衰減
充放電末期流量的增加可以為半電池提供更多的反應物，促進氧化還原反應，降低濃度過電位，增大系統容量。然而，只針對濃差極化的流量調節往往忽略了變流量對于釩離子遷移的影響，對于長期循環后的容量保持是不利的。對于衰減抑制方面來說，在降低濃差極化的同時還應結合流量對釩離子遷移的影響，使電池獲得最大容量的同時降低其容量衰減率。
2.2.2 充放電制度優化
電流密度是影響全釩液流電池充放電行為和性能的重要參數。一方面，電流密度影響著釩離子的擴散行為；另一方面，工作電流影響著電池的充放電深度、電壓極化等方面。Agar等的研究表明，采用不對稱電流操作策略(即在保持放電電流恒定的同時增加充電電流)可以抑制容量衰減，其中對流主導膜衰減率降低7.1%，擴散主導膜容量衰減率降低12.4%。該策略提高了充電過程中電滲透對流的強度，通過電滲透對流補償滲透過程造成的對流交叉，減少了釩離子在膜上的遷移量。Yang等人采用二維準穩態模型，探究了與荷電狀態相關的工作電流策略，通過充放電過程結束時低電流，剩余時間采用高電流的方法，提高了系統效率、功率密度和循環內的凈放電能量。
充放電截止電壓也是容量衰減的影響因素之一，其直接影響析氣副反應，Huang等人采用不同的截止電壓對全釩液流電池進行充放電循環，評估了截止電壓與析氫和氧化反應有關的影響(圖15)。研究結果表明，將充電截止參考電壓設置為1.65 V時，60次循環后電池容量可保持在61.76%。當充電截止電壓每增加0.1 V和0.15 V，電池容量分別減少1.74%和5.16%。

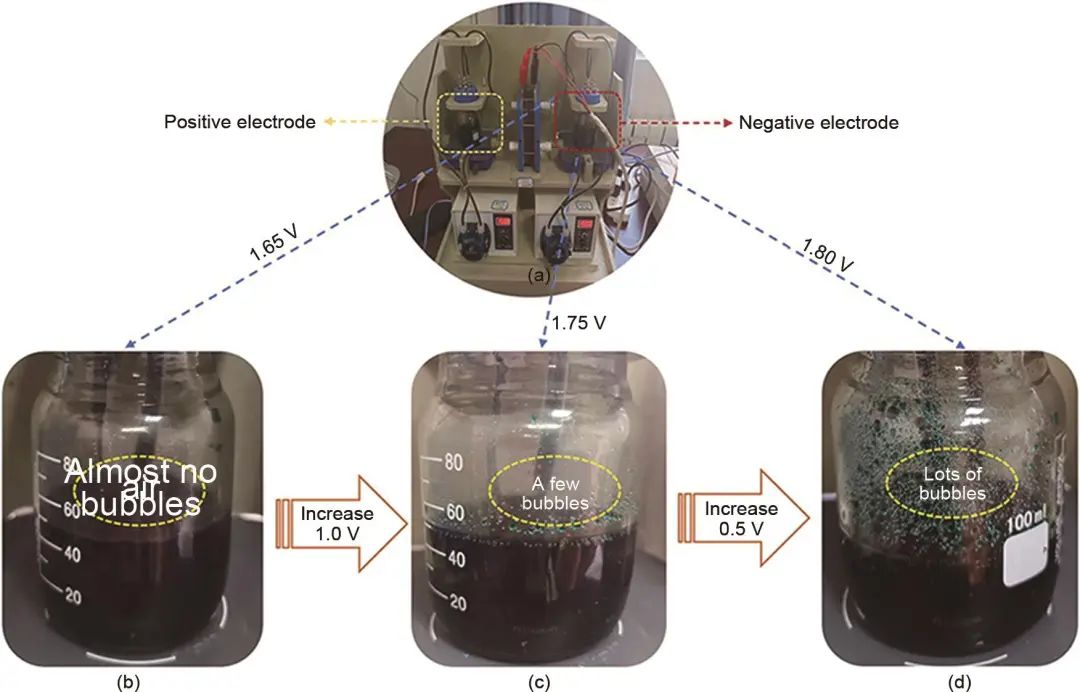

圖15 截止電壓對析氣反應的影響 (a) 單體電池；(b) 1.65 V；(c) 1.75 V；(d) 1.80 V
充放電制度優化包括截止電壓與電流密度兩個部分，截止電壓通常被控制在1~1.55 V以減少電池副反應，電流密度的優化則可以有效控制釩離子的遷移減少容量衰減。目前全釩液流電池較多應用于儲能領域，根據調峰、調頻的不同需求，全釩液流電池的充放電工況也不相同，根據具體工況采用與荷電狀態相關的電流策略有著其必要性。
2.2.3 活性物質濃度優化
與電解液改性類似，活性物質濃度優化也通過調節正、負極滲透壓來達到抑制釩離子交叉擴散的目的。不同的是，在電解液改性中，加入其他溶質等同于引入雜質離子，使電解液純度降低，有些離子還對電化學性能影響較大，而濃度優化通常采用調節釩離子濃度或H2SO4濃度的方式來改變滲透壓差，可以在保證全釩液流電池電化學性能的前提下抑制容量衰減，但可能會影響到電池的初始容量及釩離子利用率。Lu等人通過二維等溫瞬態模型，研究了不對稱電解液濃度(即降低負電解液的初始濃度，同時增加正電解液的初始濃度)對全釩液流電池循環過程中容量衰減行為和釩離子交叉機理的影響。研究發現，在保持負極不變的情況下，增大正極電解液中釩離子的初始濃度，可以有效抑制放電容量的衰減。對稱組經46次循環后容量衰減20.5%，而正極釩離子濃度為1.3 mol/L時容量衰減率為13.2%，當其濃度升到2.0 mol/L時，容量基本維持不變，這是由于增大了VO2+、VO2+向負極的擴散通量，減小了電解液濃度失衡的傾向(圖16)。

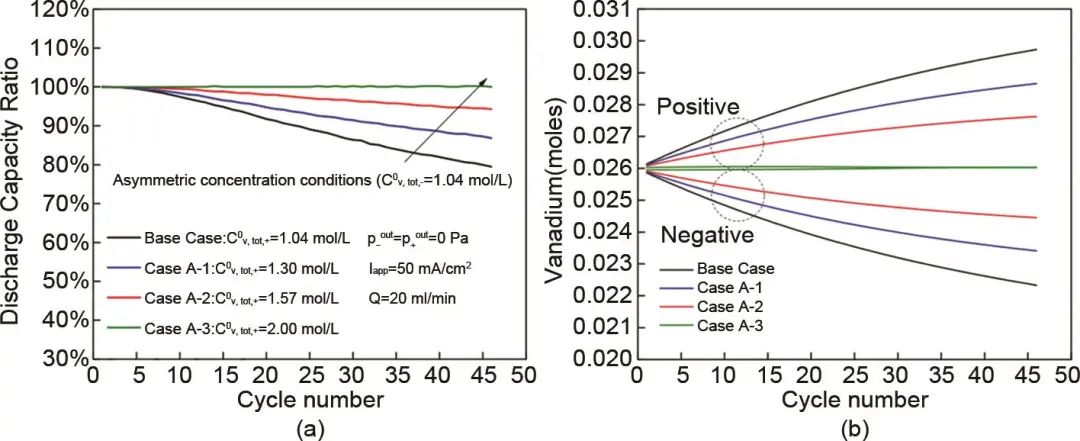

圖16 在46次循環中：(a) 不對稱濃度策略對放電容量的影響；(b) 不對稱濃度策略中釩離子量的變化
此外，當使用添加劑調節電解液滲透壓時通常是對負極電解液進行增滲使其吸水性更強，而活性物質的優化是增加正極電解液濃度，這是由于兩者滲透壓調節機制不同，但本質上都是減小負極電解液向正極遷移的趨勢。
3 結 論
全釩液流電池的容量衰減問題主要是由釩離子的跨膜滲透及其后續的副反應等因素造成?；诖朔N機理，目前最常見的是通過材料改性或者工況優化的方法來抑制其容量衰減。對于材料改性方面，通常對電解液及隔膜進行改性處理，以解決釩離子的遷移問題。對于工況優化方面，由于工況對于容量衰減的影響通常是多方面的，需要考慮多種衰減因素的耦合作用，根據不同工況制定合適的運行策略，但本質上也是降低釩離子跨膜擴散的程度。未來全釩液流電池需要進一步解決的問題包括：
（1）繼續深化對容量衰減機理的認知，目前對于釩離子的跨膜行為研究較多，但由于模型和選用參數的差異，研究人員對跨膜的實際機理未有明確的共識。擴散、遷移及對流對于釩離子的貢獻未被量化，容量衰減因素需要進一步分析權重，才能正確指導容量衰減抑制方法。
（2）材料改性與工況優化均能對全釩液流電池的容量衰減抑制起到關鍵作用。先進材料如電解液、隔膜的研發確保了電池的技術革新與突破，未來需要集中于以下方面：對于電解液來說，目前所用添加劑的方法有其局限性，需要開發新體系的電解液如水性和非水性釩體系，以提高電解液密度，增強電解液的穩定性。目前HCl/H2SO4混合支撐電解液開發相對成熟，說明新體系的開發是比較有前景的研究方向。在隔膜方面，需要研發具有更高阻釩率、更低接觸電阻以及穩定性更強的改性隔膜，目前較有前景的方向主要有：選用廉價材料對Nafion膜進行復合制備以降低成本并提升其阻釩性能；采用阻釩率較高的低成本膜如基于SPEEK或SPI的改性陽離子膜，但需繼續保持穩定性與電導率；在多孔膜中引入適當?shù)幕鶊F增強其離子選擇性。
在材料選型后，對于工況的優化也是值得關注的方面，對容量衰減抑制較為有效的是流量優化與充放電制度優化，而濃度優化降低了釩離子的利用率因此不宜采用。需要注意的是流量優化應在減小濃差極化的同時關注釩離子的遷移問題，使電池具有高容量的同時維持高容量保持率。充放電制度則應結合實際使用需求，結合荷電狀態對其進行優化。
