摘 要 針對飛輪儲能系統500 kW電機定子的散熱問題，在定子外側加裝螺旋水套進行冷卻；通過簡化熱源和傳熱模型，建立等效復合換熱模型，并完成對電機定子的液冷設計；利用數值模擬方法快速校核設計結果，計算得到了定子內部溫度分布和水套摩擦阻力。固定槽高或槽寬，增大槽寬或槽高，造成壓降減小，定子的最高溫度有一定上升。研究給出了設計水套槽道的尺寸，為滿足定子溫度要求，在一定的設計溫升下，冷卻水的進口溫度應不超過某一值。提高冷卻水設計溫升，冷卻水最大允許進口溫度略有下降。設計方法簡單高效，可為飛輪儲能系統電機定子冷卻設計提供參考。
關鍵詞 飛輪儲能；電機定子；散熱設計；水套；溫度；壓損
作為物理儲能方式的一種，飛輪儲能具有比能量高、比功率高、充放電次數與充放電深度無關、能量轉化效率高、可靠性好、易維護、無使用環境條件要求、無污染等優點，特別適用于需要短時大功率電能輸出且充放電次數頻繁的場合，已應用于交通運輸、電網調節、新能源發電和不間斷電源等領域。
飛輪儲能系統主要包括飛輪本體、電機、軸承、真空保護殼體、變流器等部件。電機是飛輪儲能系統的重要部件，通過集成的電動/發電一體機實現電能和機械能的相互轉換。飛輪儲能系統中常用的高速電機有永磁無刷電機、感應電機和開關磁阻電機。其中永磁電機因?yàn)樾矢?、能量密度大、維護方便、運行轉速范圍寬等特點在飛輪儲能系統中應用廣泛。飛輪儲能在向大功率、低損耗的方向發展，這對電機功率提升和損耗控制提出了更高要求。電機運行過程中不可避免產生損耗，這些損耗大多以熱能形式散出，轉為電機的主要熱源，使電機溫度提高。電機內的主要損耗包括定子銅損、鐵損和轉子渦流損失及風損，隨著電機轉速提高，風損占總損耗比例逐漸增大。為了減小風損，將飛輪儲能系統置于真空狀態下，可有效降低轉子的摩擦損失。通常通過電機磁路設計從源頭上降低轉子損耗，在真空條件下，電機轉子可采用空心軸內流冷卻和熱管冷卻方式。飛輪儲能系統電機在不同轉速之間頻繁切換，整體損耗更大，其中定子損耗仍是主要損耗，產生大量熱量，給電機帶來巨大溫升，溫升過高會導致電機絕緣的老化加劇甚至損毀電機。
傳統的冷卻方式有風冷、液冷和混合冷卻。飛輪儲能系統用電機的功率密度大，需要處于真空環境，對空間限制較為寬松。風冷換熱能力有限，且需要建立內部流道、破壞真空環境，因此并不適用。液冷通過在電機定子或外殼設置密封循環流道，不影響轉子的真空環境，換熱能力強，經濟實用，非常適用于飛輪儲能系統用電機定子的冷卻。針對電機定子水套冷卻的設計，常用三種計算方法，簡化公式法、等效熱網絡法和數值計算法。簡化公式法通過熱平衡計算得到相應溫升及設計參數，計算簡便且理論性強，但需要進一步校核和檢驗。等效熱路法利用集總參數法等效各部分的熱源及熱阻，并建立熱網絡，其計算精度適中，取決于網絡節點數量。數值解法通過建立詳細的計算模型并求解流體的流動傳熱獲得定子的溫度分布，精度高，目前使用較多，但計算復雜且消耗計算資源大、計算時間長。目前缺乏一種簡單快捷的設計方法，能夠快速對電機定子水套冷卻開展設計并進一步校核和檢驗。
本文針對飛輪儲能系統的500 kW高速永磁電機，采用液冷系統降低電機定子溫度，在給定損耗條件下，結合簡化公式法和數值計算法，通過簡化熱源和傳熱模型，建立等效復合換熱模型，開展電機定子液冷設計；簡化流體傳熱計算，利用數值模擬方法快速校核設計結果，并開展進一步研究。
1 電機結構參數和損耗
飛輪儲能系統所用的電機尺寸參數為：定子外徑650 mm、內徑440 mm，轉軸直徑240 mm、外徑425 mm，軸向長度404 mm，轉子磁鋼疊壓在硅鋼片內。定子槽數為72，其外形結構見圖1(a)。飛輪儲能電機定子繞組的槽型結構圖如圖1(b)所示?？梢钥吹街饕ㄣ~繞組、槽底墊條、中間墊條、楔下墊條、槽楔、絕緣層。其中，繞組銅主要是用來繞成若干線圈，用于傳導產生的感應電流；槽底墊條、絕緣層、中間墊條、楔下墊條等主要起固定和絕緣的作用。

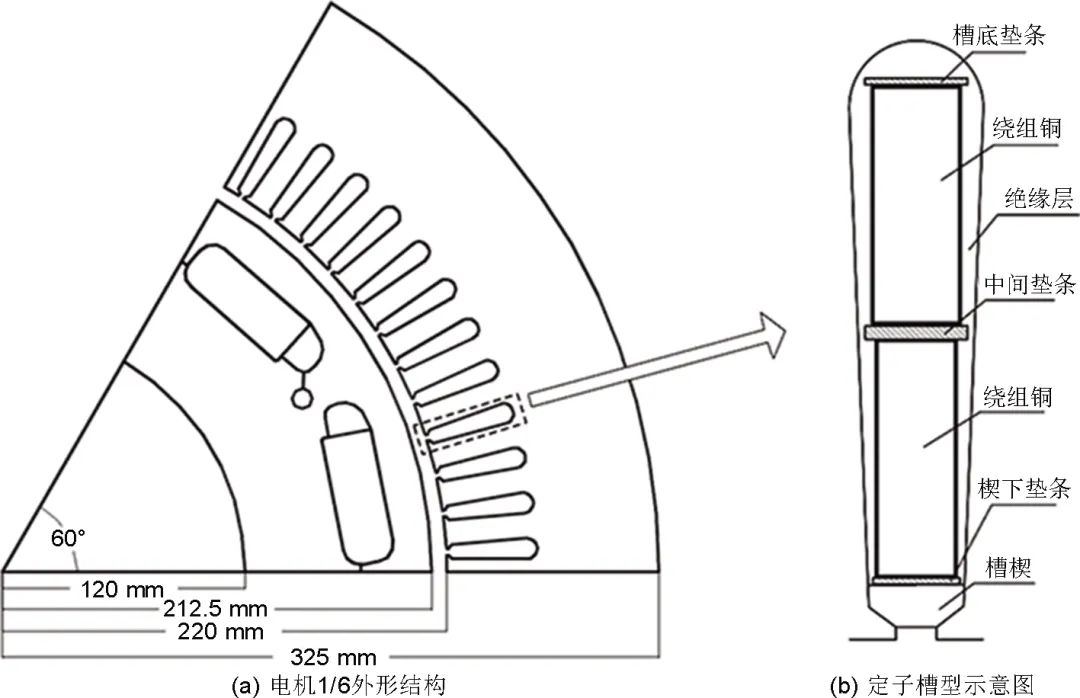

圖1 電機1/6外形結構和定子槽型示意圖
針對電機液體冷卻，常用的液路形式有軸向型、周向型和螺旋型，其中螺旋型壓降最低，消耗泵功最小，冷卻效率略弱于軸向型，遠優于周向型。綜合考慮，本文選用螺旋型液路作為冷卻形式(見圖2)。電機殼體和液路之間主要存在強迫對流和熱傳導傳熱現象。采用水作為傳熱流體，對定子進行冷卻。

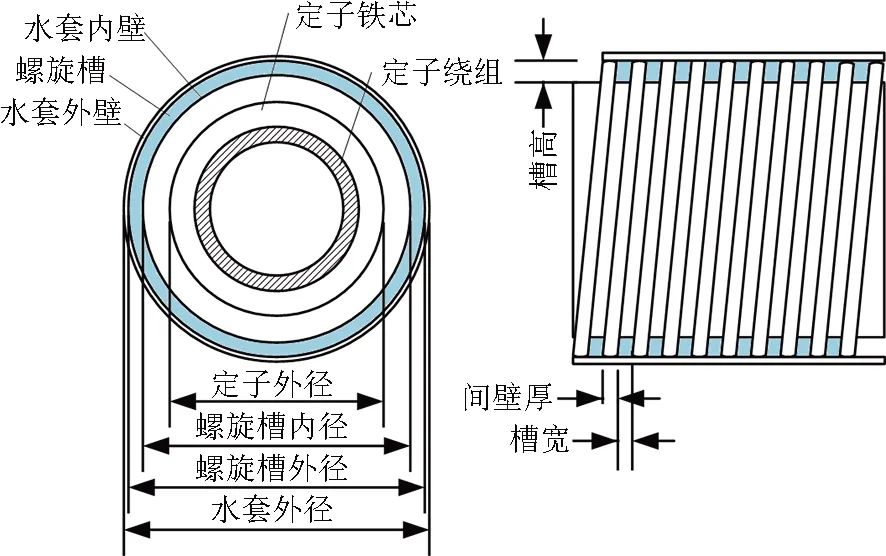

圖2 螺旋型水套冷卻水流道示意圖
采用的電機設計參數如表1所示，電機額定功率為500 kW，工作轉速在2250~4500 r/min，效率為97%。取2.5%的定子損耗，按照電機定子鐵耗和銅耗最大設計值3.178 kW和2.975 kW的比例，得到定子鐵耗和銅耗分別為6.456 kW和6.044 kW，以此為電機最大熱損耗，設計計算并校驗定子冷卻。

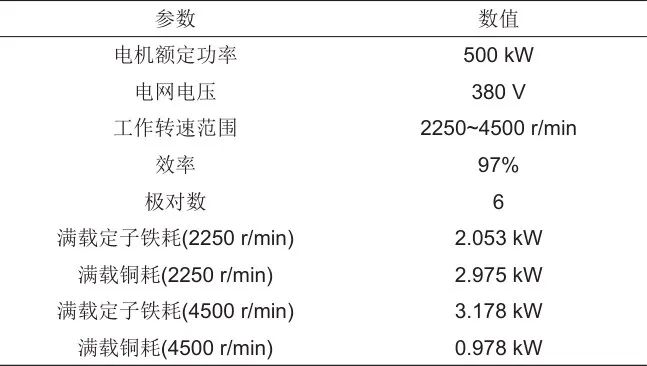

表1 電機設計參數和熱源情況
2 數值計算模型
通過分析建立等效復合換熱模型，考慮繞組發熱情況，并對水套模型進行了簡化
為了降低數值模擬的復雜度，縮短計算時間，進行如下假設：
（1）采用三維穩態計算模型，假設每個槽楔發熱量相同，與周邊槽楔是對稱的，以其中一個定子槽楔作為計算對象代表整個電機定子；
（2）由于水套內冷卻水從換熱表面流過，流動均勻一致，將水套對流換熱折合成等效換熱面積上的對流換熱；
（3）由于損耗在一定體積內轉化為熱量，假設熱量均勻分布在繞組和硅鋼內部，通過在繞組、不同位置的硅鋼設置內熱源方式模擬定子鐵耗和銅耗；
（4）由于邊界上溫度較低，不考慮邊界上的輻射換熱。
電機定子銅耗、定子齒部和軛部的鐵耗不同，分別設置不同的內熱源。由于電機轉子另外設計了散熱，其溫度不高，且電機整體處于真空環境下，風損很小，靠近轉子部分的定子齒部設置了絕熱條件。在定子軛部外側設置了水套體，使用公式(8)得到的等效對流換熱系數，在水套體外側設置對流邊界條件以考慮定子水套冷卻，相關設置見圖3。

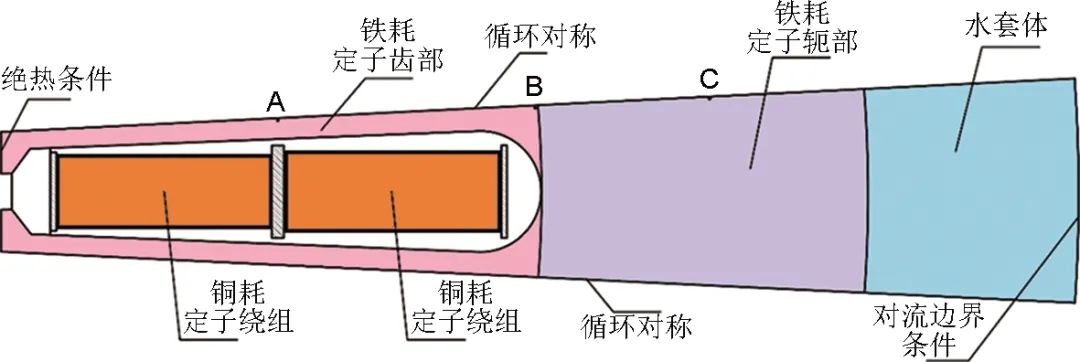

圖3 熱源及邊界條件設置
通過時步有限元對電機鐵芯磁場的數值計算，在4500 r/min下得到定子鐵芯在齒身中部A點、齒跟中部B點和軛部中部C點磁密變化波形(見圖4)?？梢钥吹剑X身中部、齒根中部和軛部中部的最大磁密依次減小，約為1.08 T、0.75 T和0.49 T，綜合齒部和軛部的磁密分布情況，得到定子齒部和軛部損耗分別是1.51 kW和1.67 kW，以此設置定子齒部和軛部的內熱源qv
其中Ploss為損耗，V為內熱源所占的體積。

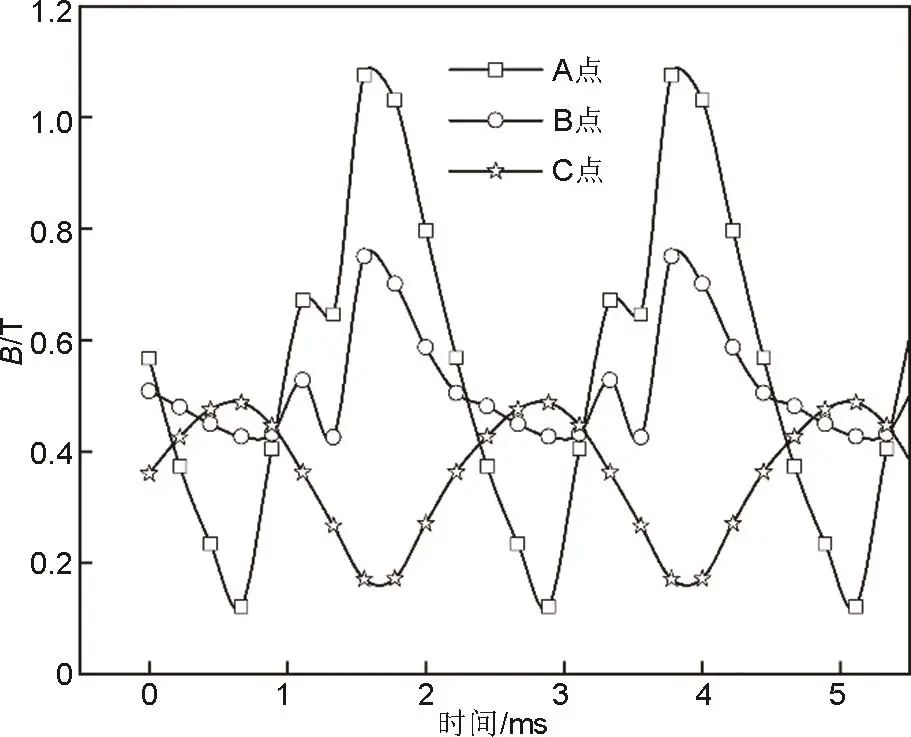

圖4 電機磁密波形
根據相關假設，建立能量守恒方程
其中，Ro是指添加水套之后的定子外半徑。
計算過程主要用到的材料包括環氧樹脂、復合材料、F級絕緣材料、銅和硅鋼片等，相關材料的導熱系數如表2所示。

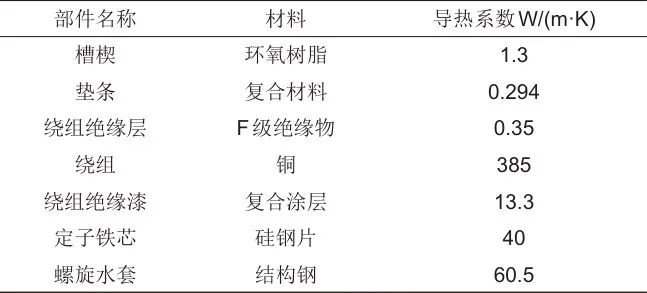

表2 主要材料導熱系數
根據電機的外形結構建立模型，代入設計過程獲得的等效對流換熱系數、冷卻液進口溫度、損耗情況等，在ANSYS Workbench中開展有限元穩態分析。為了驗證網格無關性，建立了3套網格，網格數分別為31316、56485和104666，在相同計算工況下，定子最高溫度分別是79.275 ℃、79.278 ℃和79.279 ℃，定子平均溫度分別是57.129 ℃、56.309 ℃和56.506 ℃，定子平均溫度第1套網格比第2套網格誤差為1.46%，第2套網格比第3套誤差為0.35%，因此選用網格數為56485的網格，計算模型及網格劃分情況如圖5所示。

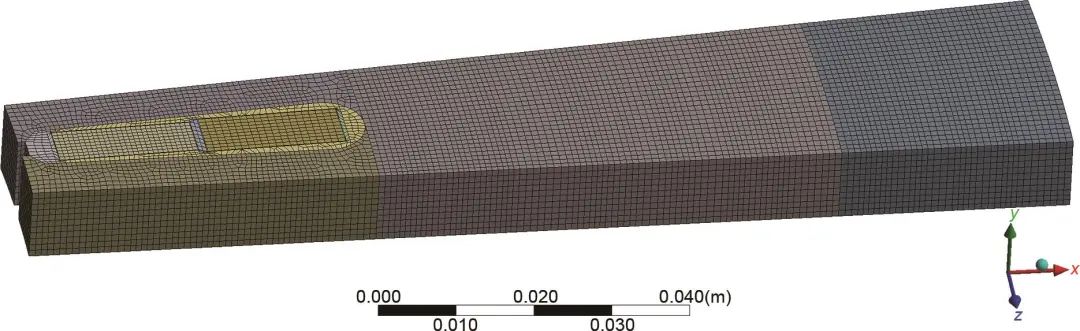

圖5 計算模擬網格劃分
3 電機液冷系統散熱的分析計算
3.1 溫度場分析
取槽道高0.04 m、槽道寬0.03 m、螺距0.047 m、槽道壁厚0.017 m，設計溫升3 ℃，電機轉速為4500 r/min，冷卻水進口溫度30 ℃，計算定子的溫度分布，結果如圖6所示。沿著徑向方向，定子的溫度越來越低，熱量被最外側的冷卻水帶走。在更靠近轉子的定子繞組處取得最高溫度約77.91 ℃。

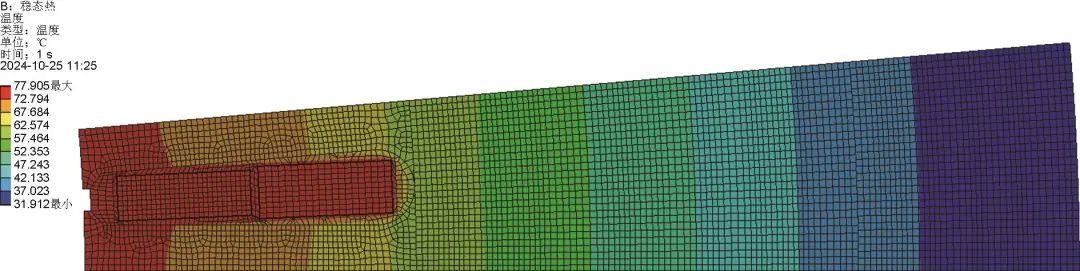

圖6 正常工況下定子溫度場分布
3.2 壓降計算分析
根據公式(10)可得所用螺旋水套的摩擦阻力。如圖7所示，在槽寬0.03 m時，隨著槽高的增大，計算得到的壓降逐漸減小，定子最高溫度升高。在槽寬0.03 m時，壓降為10.0 kPa，定子最高溫度為67.82 ℃，槽寬為0.05 m時，壓降降低到2.9 kPa，定子最高溫度升高為68.30 ℃。

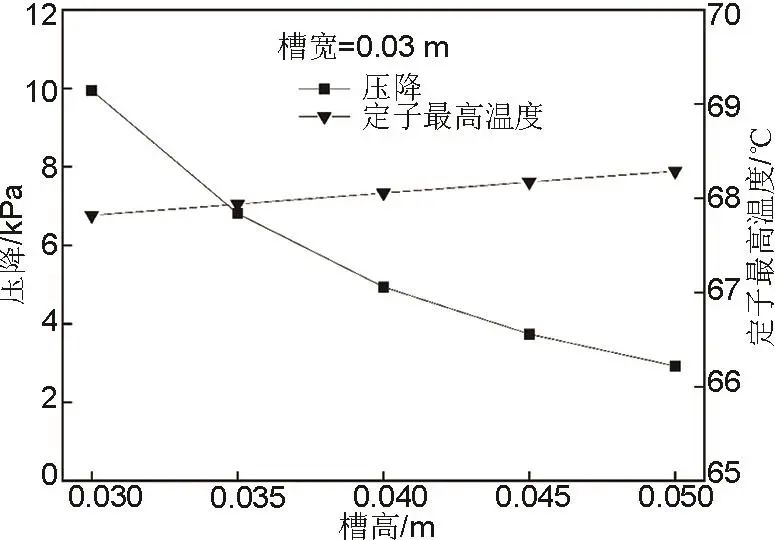

圖7 槽高和壓降、定子最高溫度的關系
如圖8所示為在槽高為0.04 m時，槽寬和壓降及定子最高溫度的關系。隨著槽寬的增大，計算得到的壓降逐漸減小，定子最高溫度逐漸升高。槽寬從0.02 m升高到0.045 m，壓損從14.4 kPa降低到1.8 kPa，定子最高溫度從67.82 ℃升高到68.40 ℃。綜合圖7和圖8可知，增大槽尺寸會增大定子最高溫度，在滿足定子冷卻要求條件下，基于流動阻力考慮，可以選取流道寬度和高度較大的槽道結構。

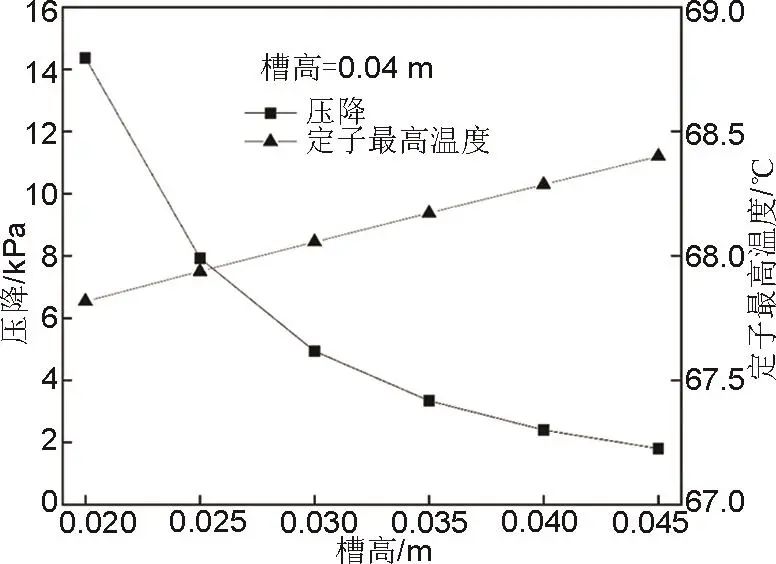

圖8 槽寬和壓降、定子最高溫度的關系
3.3 不同冷卻水進口溫度的影響
最終選擇槽道高度0.04 m，槽道寬度0.03 m，螺距0.03 m，槽道壁厚0.005 m，螺旋槽道內徑為0.36 m，設計流道長度為18 m。取相同的槽道尺寸，取電機最大熱損耗，設計冷卻水溫升為3 ℃，根據公式(1)，計算可得冷卻水質量流量為1.00 kg/s，流速為0.83 m/s，圖9為冷卻水進口溫度與定子最高溫度的關系，可以看到隨著冷卻水進口溫度增大，定子最大溫度逐漸升高，近似線性。在冷卻水進口溫度為20 ℃時，定子最大溫度為68.06 ℃，冷卻水進口溫度為60 ℃時，定子最大溫度為107.59 ℃。要滿足散熱要求，冷卻水進口溫度應不超過52.4 ℃。

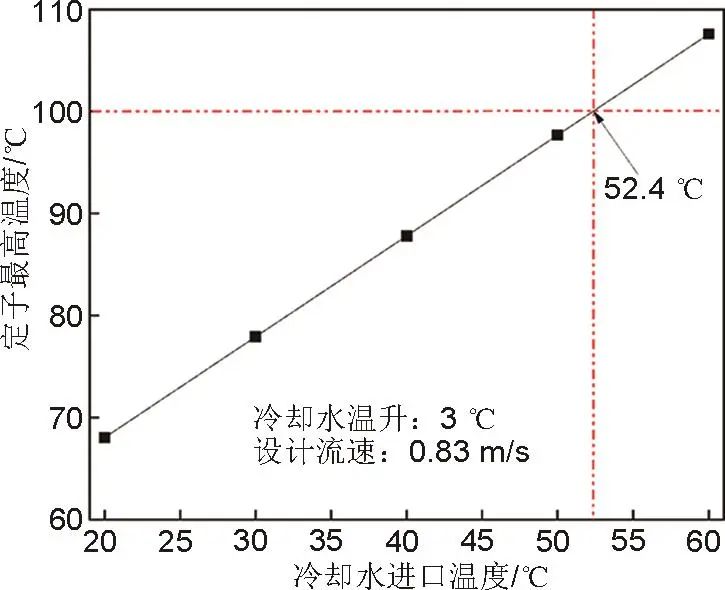

圖9 冷卻水進口溫度與定子最高溫度關系
在電機最大熱損耗下，為滿足定子最高溫度小于100 ℃，冷卻水設計溫升與冷卻水最高進口溫度的關系如圖10所示?？梢钥吹?，隨著冷卻水設計溫升的增大，冷卻水最高進口溫度逐漸減小，近似呈線性。冷卻水設計溫升從2 ℃提高到6 ℃，流量降低，冷卻水進口溫度需從52.8 ℃降低至51.1 ℃。
圖10 冷卻水設計溫升與冷卻水最高進口溫度的關系
4 結 論
飛輪儲能系統頻繁工作在不同轉速，電機發熱量巨大。針對飛輪儲能系統500 kW電機的定子冷卻問題，采用在定子外圍加裝螺旋水套的方式解決。結合簡化公式法和數值計算法，通過簡化熱源和傳熱模型，建立等效復合換熱模型，完成定子水套散熱設計，并利用有限元方法對設計結果進行快速校核和進一步研究，研究結論如下：
（1）選用螺旋水套冷卻形式可有效解決飛輪儲能系統電機定子的散熱，設計的水套槽道高度0.04 m，槽道寬度0.03 m，螺距0.047 m，槽道壁厚0.017 m，螺旋槽道內徑為0.71 m。在設計冷卻水進口溫度為20 ℃，設計溫升為3 ℃時，電機最大損耗下，定子最高溫度為68.06 ℃。
（2）在槽高固定情況下，隨著槽寬的增大，或固定槽寬，隨著槽高的增大，計算得到的摩擦阻力減小，定子最高溫度升高。
（3）在電機最大損耗下，設計槽道尺寸下，給定冷卻水設計溫升3 ℃，則冷卻水進口溫度不超過52.4 ℃可滿足冷卻設計要求。提高冷卻水設計溫升，流量減小，需降低冷卻水進口溫度。
