摘 要 磷酸鐵鋰電池因長循環周期穩定性、高安全性和低成本等優點在能源存儲領域具有廣泛應用，是當下主流的電化學儲能器件之一，然而目前關于其存儲過程性能失效和安全性研究并不充分。本文以某商用圓柱形磷酸鐵鋰電池為典型儲能對象，通過存儲模擬實驗，借助多種無損分析技術和絕熱加速量熱儀，探究在不同環境溫度(室溫~72 ℃)和多種荷電狀態(SOC = 0~100%)下磷酸鐵鋰電池的電化學性能及熱安全性演化規律及深層次機理。實驗結果表明，磷酸鐵鋰電池在存儲過程中健康狀態(SOH)及熱失控特征受環境溫度和荷電狀態影響顯著，溫度為72 ℃且SOC為100%時，電池容量衰減速率是室溫下的22.1倍，是SOC為0時的5.6倍，溫度或荷電狀態越高，電池容量衰減越嚴重，這主要是由于內部活性鋰損失LLI和負極活性材料損失LAMNE所導致的。然而經過存儲后磷酸鐵鋰電池的熱安全性反而有所改善，這可能與內部活性材料損失導致電池內部體系能量下降有關。此外，借助容量增量技術，基于IC曲線特征峰強構建了電池容量衰減半經驗預測模型。本研究為磷酸鐵鋰電池在未來大規模儲能應用中的運行維護和安全防護提供了技術指導。
關鍵詞 磷酸鐵鋰電池；存儲失效；荷電狀態(SOC)；活性鋰損失；熱安全性
當下我國處在能源轉型和降碳減排的關鍵時期，安全、高效和可靠的儲能技術成為推動可持續經濟發展的重要支撐。得益于其高安全性、長循環穩定性和低成本等綜合優勢，磷酸鐵鋰(LFP)電池已逐步取代三元鋰電池，成為目前儲能電站首選的電化學儲能器件。儲能用磷酸鐵鋰電池產量及電化學儲能裝機量已連續多年實現上漲，隨著風光電儲一體化、工業儲能及家庭儲能的市場需求持續擴大，未來電化學儲能潛力將進一步被釋放。對于大型儲能站而言，安全可靠性是與成本同等重要的關鍵要素。在實際復雜的環境工況和長時間運行條件下，磷酸鐵鋰電池在循環使用及存儲過程中可能會出現多種電化學性能異常問題，同時其潛在的熱安全隱患問題也不容忽視。明確磷酸鐵鋰電池存儲失效演變規律和熱失控特性，對于儲能電站的安全運行至關重要。
在實際應用場景中，儲能電站設備可能長期處于帶電靜置存儲狀態，且存在面臨極端環境溫度的情況，荷電狀態和環境溫度等因素會直接影響電池的電化學性能和安全性。由于電池管理系統防護功能不全或故障，隨著日歷時間的增加，磷酸鐵鋰電池在存儲過程中也會出現性能失效等情況，影響設備的正常運行，嚴重時甚至?xí)?dǎo)致熱失控引起火災。近年來，國內外有關研究人員對磷酸鐵鋰電池性能失效機制和安全特性開展了相關研究工作。姚斌等發現100% SOC磷酸鐵鋰電池經過高溫存儲后，電池容量損失主要是電解液在石墨陽極發生還原副反應，造成活性鋰離子損失，同時生成的SEI(solid electrolyte interface)膜阻礙了鋰離子擴散過程。Naumann等研究發現對于LFP/C電池，在高溫、高荷電狀態下，隨著存儲周期的增加，電池容量損失和內阻持續增大，其容量損失主要源于活性鋰損失，并導致石墨表面SEI膜大量生長，而活性材料損失的貢獻相對較小。
電池?zé)崾Э剡^(guò)程的合理劃分對于認識鋰電池?zé)崾Э胤磻?yīng)機制及防控至關重要。徐藝博等在爆炸罐中進行60 Ah磷酸鐵鋰電池?zé)崾Э貙?shí)驗，并將電池表面溫度演變過程劃分為3個階段，分別為熱累積階段(階段I)、熱平衡階段(階段II)和熱失控及降溫階段(階段III)，然而該階段劃分模式包含了電池未發生熱失控的情況。Deng等研究了加熱、過充、短路及耦合觸發模式下72 Ah方形磷酸鐵鋰電池的熱失控行為，同樣將整個熱失控過程分為3個階段：(I)泄壓閥打開前、(II)泄壓閥打開到熱失控之前和(III)熱失控之后。結果顯示，隨著觸發方式不同，電池?zé)崾Э靥匦詤?shù)及熱危害也有所變化。上述熱失控實驗研究并非在絕熱環境中展開，未能較好地反映電池在模組密閉環境中發生熱失控的情形。Song等研究了40 Ah方形磷酸鐵鋰電池?zé)崾Э匦袨?，將絕熱環境中的電池?zé)崾Э剡^(guò)程分為4個階段，分別為H-W-S階段、自加熱階段、熱失控階段和降溫階段，而沒有考慮電池泄壓閥開啟前后對于熱失控反應過程的影響。
盡管目前研究已經取得了一定成果，但對于磷酸鐵鋰電池存儲失效機理和儲存條件下熱安全性變化的認識仍有待進一步深化。本研究將重點圍繞環境溫度和荷電狀態等關鍵影響因素，通過控制條件對儲能用磷酸鐵鋰電池開展多因素耦合下工況模擬存儲實驗、電化學分析及熱安全性研究等工作；從工程應用的角度，探究不同存儲條件對電池性能和熱安全性的影響，深入探討磷酸鐵鋰電池在存儲過程中的電化學性能演變規律，揭示性能失效的底層機制；借助容量增量技術構建電池容量衰減半經驗預測模型，并對老化后電池的熱安全性進行系統評估。本研究期望為降低磷酸鐵鋰電池在電化學儲能電站中的運行維護成本、延長其使用壽命和提升安全性提供科學依據和技術支持，推動磷酸鐵鋰電池在新能源行業中得到更安全和更廣泛的應用。
1 實驗材料和方法
1.1 材料
本工作中實驗對象為磷酸鐵鋰單體電池，外形為18650圓柱形，額定容量為1.15 Ah，標稱電壓為3.2 V，設計充電上限電壓為3.65 V，放電截止電壓為2.5 V。電池正極活性材料為磷酸鐵鋰，負極活性材料為石墨。實驗控制變量為影響鋰離子電池電化學性能關鍵因素：環境溫度和荷電狀態SOC。實驗條件及相應電池樣品數量設置如表1所示。樣品命名方式為L(zhǎng)FP-X/YSOC，其中X(℃)為環境溫度，Y(%)為荷電狀態。

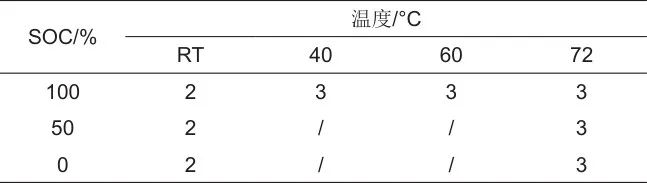

表1 磷酸鐵鋰電池存儲實驗條件與樣品數量
1.2 電化學性能測試
（1）參考性能測試
本工作中實驗對象為磷酸鐵鋰單體電池，實驗采用美國Maccor Series 4000電池測試儀進行充放電測試。參考性能測試的目的是經歷一定周期存儲老化實驗后，在相同基準條件下測試電池電化學性能，便于比較各類因素對于電池性能的影響。具體的，在室溫環境中，以1/3 C電流放電至截止電壓2.5 V(恒流模式)；接著以1/3 C充電至充電上限電壓3.65 V(恒流模式)，待充電電流減小至0.01 C時充電結束(恒壓模式)；重復以上程序3次，取2次完整放電過程放電容量的平均值為電池當前可用容量。對于新電池，取可用容量偏差不超過2%的多個電池為同一組實驗對象。
靜置30 min后，繼續以1/3 C恒流放電至50% SOC，改為4 C脈沖放電，持續周期為10s，由此計算得到50% SOC時的脈沖內阻值。
（2）儲存老化模擬測試
完成參考性能測試之后，調整電池荷電狀態至實驗值(100% SOC、50% SOC、0 SOC)。本實驗中采用ESPEC GPH 30高溫試驗箱進行環境溫度控制，溫度設定值分別為40 ℃、60 ℃、72 ℃，高溫儲存實驗階段周期為5天(或其整數倍)，每一周期結束后進行一次參考性能測試；室溫(RT)對照組儲存實驗階段周期為30天。
1.3 熱安全性測試
本實驗采用英國THT公司生產的加速量熱儀EV+(accelerating rate calorimeter，ARC)進行電池?zé)岚踩詼y(cè)試，以探究磷酸鐵鋰電池在經歷各種存儲工況前后的熱失控行為變化。設備溫度靈敏度為0.02 ℃/min，實驗結束溫度設為250 ℃。
2 實驗結果與討論
2.1 電化學性能分析
該型磷酸鐵鋰電池在不同環境溫度及荷電狀態條件下進行儲存實驗，過程中電池電化學性能演變規律如圖1所示。結果[圖1(a)]顯示，當荷電狀態相同且均為100% SOC時，環境溫度越高，電池最大可用容量衰減越快。具體的，在室溫時，電池健康狀態呈緩慢下降趨勢，經歷150天儲存后SOH降為95.7%，之后性能變化則較為緩慢，1個月內SOH僅下降約0.1%，平均衰減速率約為0.29‰/d。而將儲存溫度調升至40 ℃時，電池健康狀態則呈現明顯的線性下降趨勢，經歷140天儲存后SOH降至87.3%，平均衰減速率約為0.91‰/d，相比于室溫，其容量性能衰減速率升高了3.1倍；繼續調節儲存溫度至60 ℃，則電池容量衰減速率提高9.3倍；環境溫度為72 ℃時，容量衰減速率值則增至室溫下的22.1倍。圖1(b)直觀地展示了磷酸鐵鋰電池SOH隨環境溫度的變化關系，在相同實驗周期內，環境溫度越高，則電池容量衰減越快，高溫下的衰減曲線呈超線性模式。

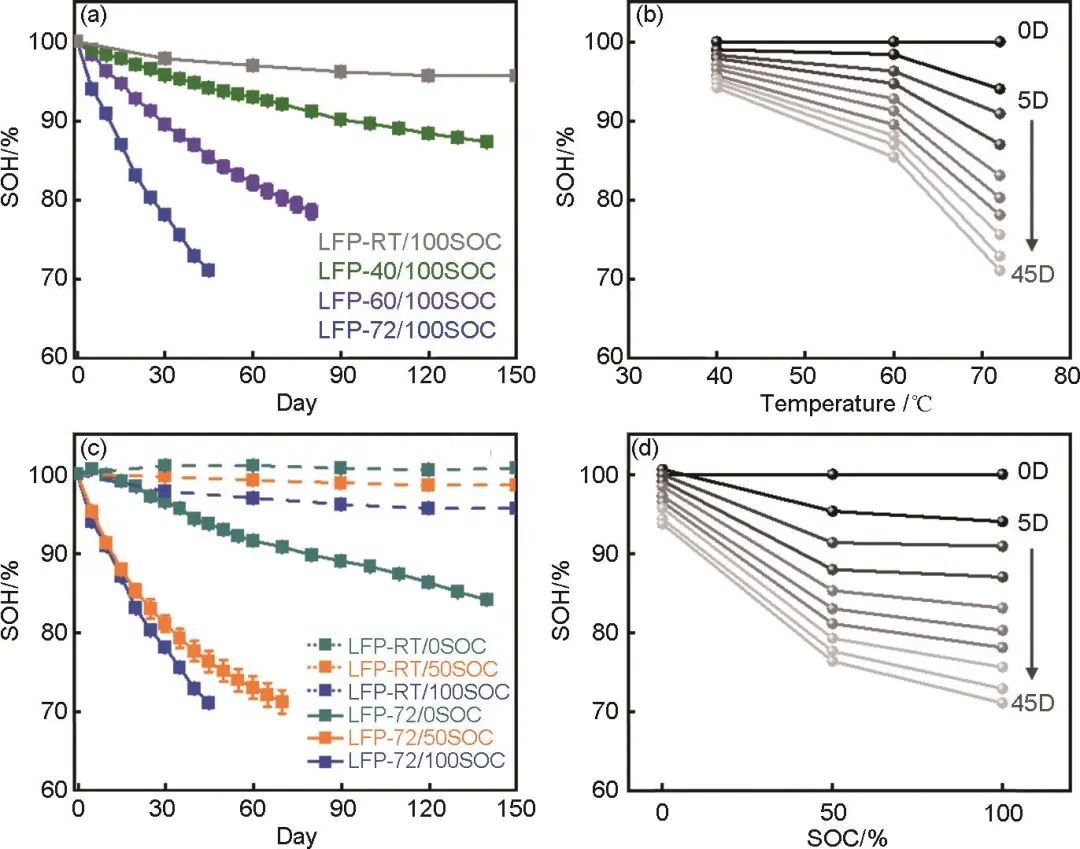

圖1 (a) 在滿電狀態 (100% SOC) 下，不同溫度儲存的LFP電池SOH隨時間變化曲線，(b) 為相應的SOH與環境溫度映射關系圖；(c) 室溫 (RT，虛線) 和72 ℃(實線) 時，不同SOC儲存電池SOH隨時間變化曲線，(d) 為相應的SOH與SOC映射關系圖
相比之下，荷電狀態(SOC)對磷酸鐵鋰電池存儲過程性能影響模式則有所不同。如圖1(c)所示，在高溫(72 ℃)和空電狀態(0 SOC)下，電池最大可用容量首先出現輕微增加，之后逐漸下降，經歷140天儲存后SOH降至84.1%，平均衰減速率約為1.14‰/d，衰減速率不到相同溫度(72 ℃)和滿電狀態(100% SOC)下的1/5，電池最大可用容量衰減速率顯著變??；而將荷電狀態調節至50% SOC時，在實驗初期(0~20天)，電池性能衰退行為與滿電狀態基本相同，之后電池容量衰減速率發生了一定程度的減緩，平均衰減速率是滿電狀態的64%，這表明適當調節電池荷電狀態至較低值在一定程度上有利于延緩存儲過程中電池性能的劣化。在室溫條件下，低荷電狀態[圖1(c)中青色虛線0 SOC和橙色虛線50% SOC]電池SOH則出現了略微增加，這與高溫快速衰減呈鮮明對比；圖1(d)也直觀地展示了電池SOH隨荷電狀態的變化規律，即荷電狀態越高，電池容量衰減越快，衰減曲線呈亞線性模式。綜上可知，高溫和高荷電狀態因素耦合對磷酸鐵鋰電池存儲過程中電化學性能的不利影響非常大，會導致其電化學性能發生快速衰退，然而環境溫度和荷電狀態對電池性能影響機制有所不同。
內阻是鋰離子電池內部鋰離子遷移動力學過程阻力的直觀體現，也是反映鋰離子電池性能變化的重要參量之一。在本研究中，雖然經過儲存后磷酸鐵鋰電池的容量出現了明顯的衰退，但該型電池在50% SOC時的4C脈沖內阻卻較為穩定。如圖2所示，在整個實驗周期內，大部分LFP電池內阻呈現輕微波動增加的趨勢，僅LFP-72/50SOC電池樣品內阻出現明顯增加。

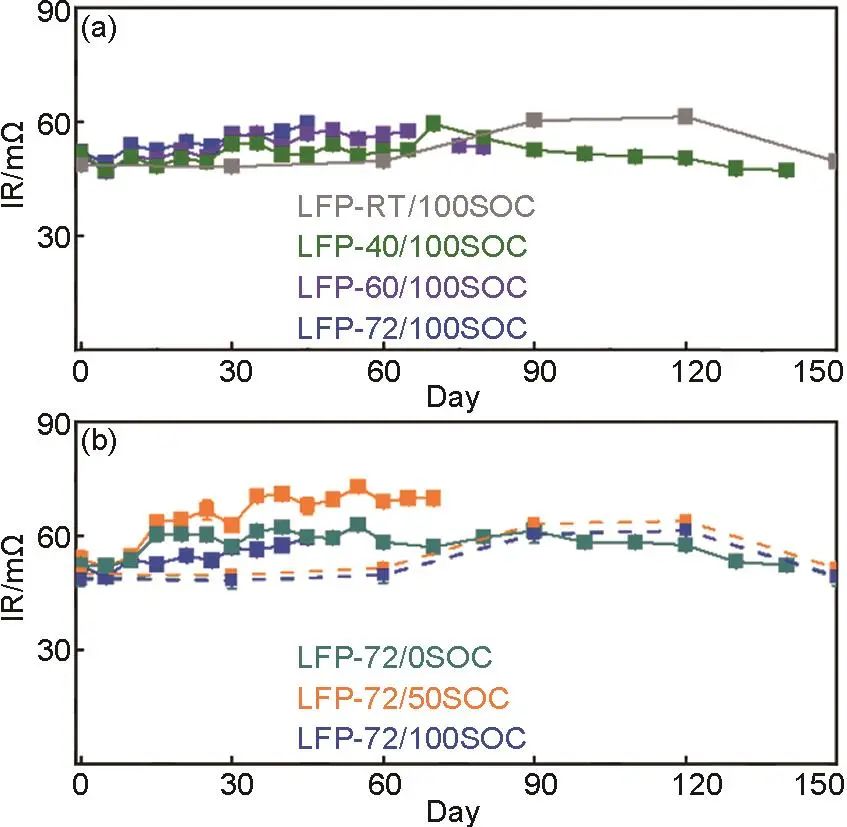

圖2 磷酸鐵鋰電池內阻隨存儲周期的變化曲線
2.2 存儲性能退化機理研究
Guan等曾以LiCoO2電池為對象，研究了鋰電池容量在不同溫度條件下加速老化損失的經驗公式(式1)，其中，Qloss代表電池容量損失；Q0為初始容量；Ea為容量損失動力學過程表觀活化能；A為指前因子；t為循環時間；t0為測試起始時間；z是與時間相關的指數項，z值的不同一般指示了電池容量衰減不同的動力學模式。參考其提出的經驗公式，對在不同存儲條件下磷酸鐵鋰電池的容量衰減過程的動力學行為進行了擬合分析。
擬合結果如圖3所示，除室溫滿電存儲的樣品(LFP-RT/100SOC)外，其他磷酸鐵鋰電池樣品線性擬合曲線近似平行，即斜率z值近乎相同。表2擬合結果顯示，LFP-RT/100SOC電池樣品的z值為0.46(z≈0.5)，這說明在室溫條件下，滿電LFP電池在存儲過程中其性能衰減可能主要是源于SEI膜的自然生長過程，即石墨陽極表面嵌鋰與電解液之間的副反應；而在其他工況條件下，z值均明顯大于0.5(0.67≤z≤0.84)，這表明在這些工況下電池性能衰減機制可能更為復雜。

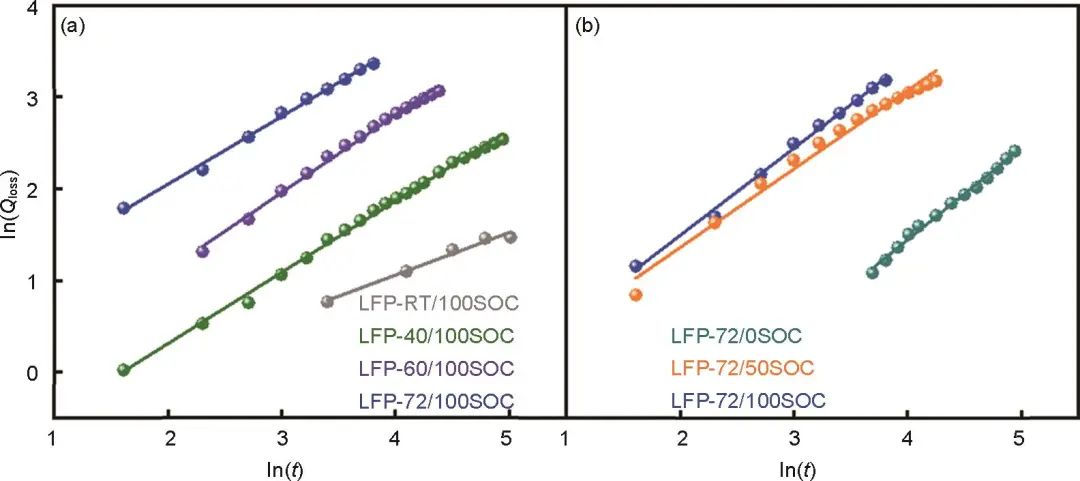

圖3 不同存儲條件下LFP電池容量損失 (Qloss) 與存儲時間 (t) 之間的對數擬合關系

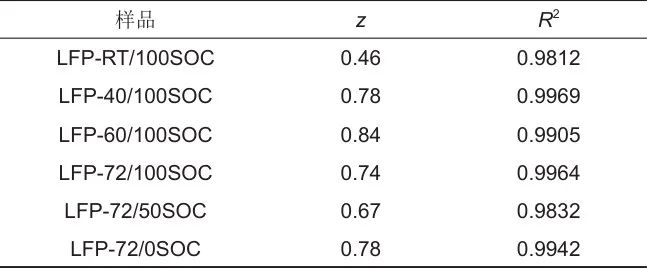

表2 不同條件下LFP電池容量衰減擬合結果
借助電壓微分(differential voltage，DV)技術進一步對磷酸鐵鋰電池容量衰減的原因進行了解析。如圖4(a)~(b)所示，磷酸鐵鋰電池DV曲線在0.32 Ah和0.95 Ah處分別存在兩個特征峰Q1和Q2，其中特征峰的峰位置向低容量方向偏移表明發生活性鋰損失(loss of lithium inventory，LLI)，特征峰之間的峰間距減小則表明存在負極活性材料的損失(loss of active materials on the negative electrode，LAMNE)。從圖4(a)可以看出，LFP-RT/100SOC電池樣品的DV曲線僅發生輕微偏移，特征峰Q2峰位移量為0.04 Ah，峰間距變化量為0.002 Ah，負極活性材料損失非常??；相比之下，如果將環境溫度提升至72 ℃，LFP-72/100SOC電池樣品的DV曲線隨存儲時間增加發生了顯著偏移[圖4(b)]，其Q2峰從0.95 Ah向低容量方向位移至0.63 Ah處，位移量達0.32 Ah，是室溫對照組樣品LFP-RT/100SOC的8倍左右，峰間距變化量為0.194 Ah，為室溫對照組樣品的97倍左右，再次說明高溫會對磷酸鐵鋰電池存儲性能產生嚴重負面影響，會加速活性鋰損失和負極活性材料損失等副反應過程。

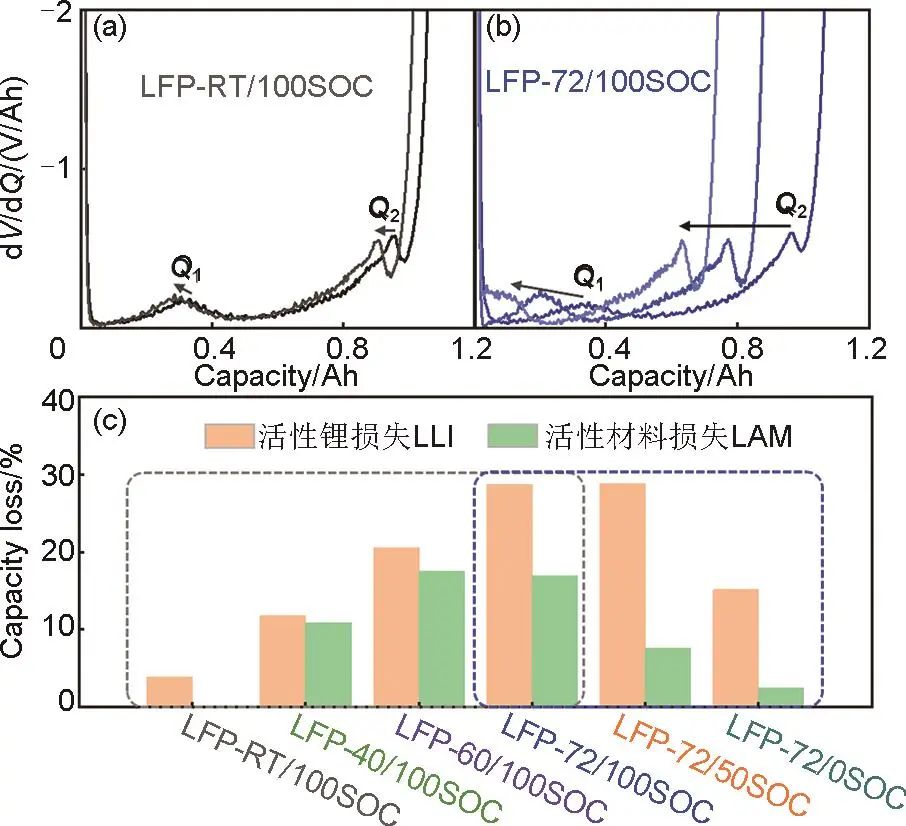

圖4 (a) LFP-RT/100SOC和 (b) LFP-72/100SOC電池樣品的電壓微分曲線；(c) 不同樣品容量損失因素比較
圖4(c)展示了在不同環境溫度和荷電狀態等因素耦合條件下，LFP電池存儲過程中其內部活性鋰損失和負極活性材料損失等副反應貢獻。在相同荷電狀態時(100% SOC，灰色虛線框)，隨著環境溫度升高，LLI和LAMNE兩種副反應過程會同時出現，其中活性鋰損失量(橙色柱)呈線性增長；而負極活性材料損失程度(綠色柱)則先增加，60 ℃時達到最大，繼續升高溫度(72 ℃)則無明顯變化。在相同環境溫度時(72 ℃，藍色虛線框)，兩種副反應過程也是同時存在，而隨著荷電狀態升高，負極活性材料損失程度逐漸增加；相比之下，活性鋰損失在環境溫度達到60 ℃以上后無明顯變化。綜上可知，環境溫度和荷電狀態對LFP電池內部副反應的影響機制和程度并不完全相同，其中：環境溫度對活性鋰損失(LLI)影響較為明顯，而荷電狀態則對負極活性材料損失(LAMNE)影響更為顯著；但在本實驗所設置的儲存工況條件下，活性鋰損失對電化學性能影響占主導地位；而對于負極活性材料損失，我們推測該副反應過程存在一個閾值上限，其對容量損失的貢獻并不會持續增加。
2.3 熱安全性研究
進一步對磷酸鐵鋰電池單體的熱安全性進行了研究，在絕熱環境中通過設備加熱來引發電池自發熱并最終觸發電池?zé)崾Э?。結果如圖5所示，新鮮電池樣品LFP-New的熱失控反應表現最為劇烈，其熱失控最高溫度TMAX最大，達302.6 ℃，熱失控最大溫升速率(dT/dt)MAX最高，達79 ℃/min；然而，經過不同條件存儲之后，該型磷酸鐵鋰電池的熱安全性均有不同程度的提升，體現在其主要熱失控特性參數TMAX和(dT/dt)MAX均有所下降。圖5(b)顯示磷酸鐵鋰電池?zé)崾Э販厣俾蔬^(guò)程表現出明顯的分階段特征，本工作中將電池?zé)崾Э貏澐譃?個階段，其中：階段I為“加熱-等待-搜尋”階段，此過程中儀器腔內溫度呈階梯式上升，為電池提供熱量；階段II為電池自加熱階段(自加熱至泄壓閥打開)；階段III為電池快速自加熱階段；階段IV為電池?zé)崾Э仉A段；階段V為熱失控結束降溫階段。

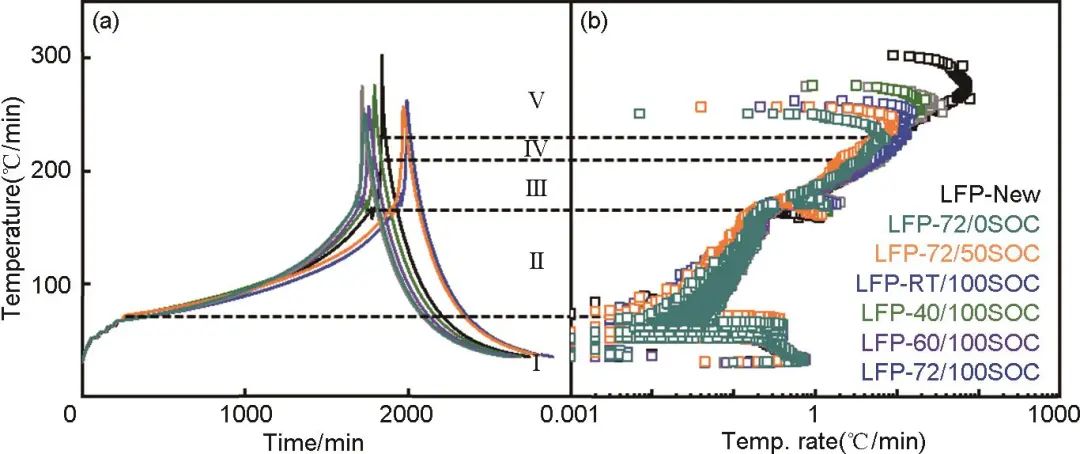

圖5 LFP電池?zé)崾Э?(a) 溫度曲線及對應的 (b) 溫升速率圖
為深入了解電池發生性能衰減與熱安全性之間的相關性，我們繪制了磷酸鐵鋰電池健康狀態(SOH)與熱失控特征參量之間的關系圖(圖6)。從圖中可以看出，電池?zé)崾Э靥匦詤?shù){最高溫度TMAX[圖6(a)]和最大溫升速率(dT/dt)MAX[圖6(b)]}與電池SOH存在一定的關聯性，當SOH在100%~85%范圍內，電池?zé)岚踩噪S著健康狀態的下降而呈現上升趨勢；而隨著健康狀態的持續劣化(SOH=85%~70%)，電池?zé)岚踩哉w呈現平穩波動變化，表現為受健康狀態影響較小。綜上可知，新鮮磷酸鐵鋰電池?zé)岚踩宰畹?，隨著電池存儲老化程度加深，電池內部活性物質(主要為活性鋰)損失加劇，導致熱失控鏈?zhǔn)椒磻?yīng)中反應物含量下降，造成熱失控反應程度下降，電池?zé)岚踩苑炊兴嵘?，與相關文獻中研究結論一致；而電池內部活性反應物濃度降至一定程度之后便不再是熱失控反應的決定因素，體現在電池?zé)岚踩詤?shù)指標[TMAX和(dT/dt)MAX]變化趨于平穩。

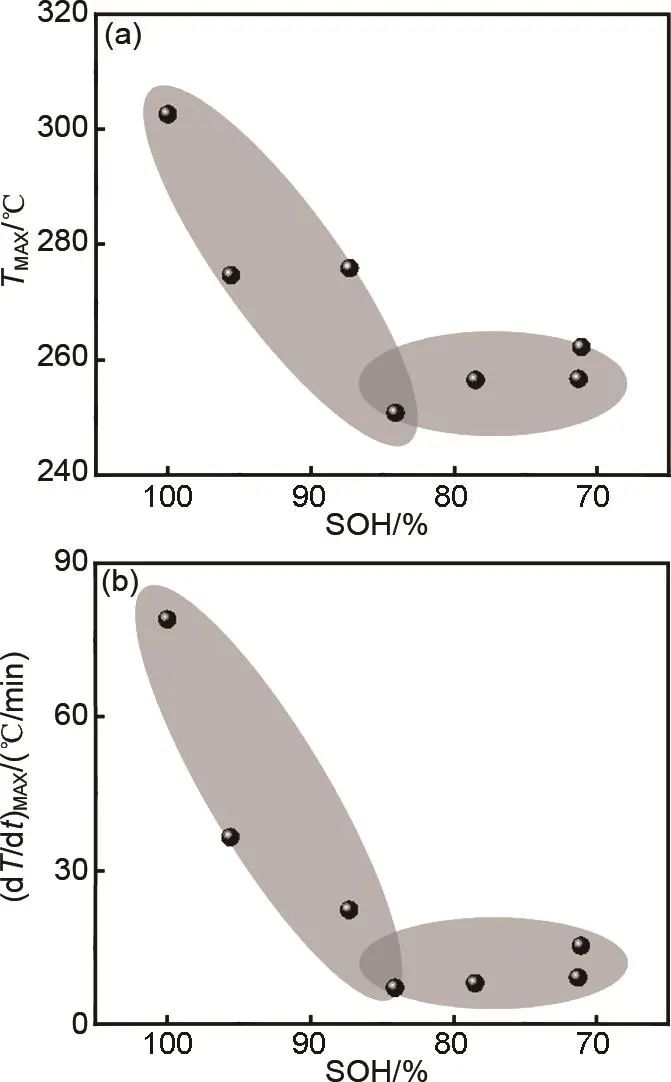

圖6 LFP電池SOH與熱失控 (a) 最高溫度和 (b) 最大溫升速率之間的關系
電池自加熱(階段II和階段III)和熱失控(階段IV)等階段是研究電池?zé)崾Э胤磻?yīng)動力學過程的重要對象。不同磷酸鐵鋰電池樣品自加熱過程(階段II和階段III)，即熱失控孕育過程的動力學行為較為相似，其中階段II自加熱過程表觀活化能為30 kJ/mol左右[圖7(a)]，階段III自加熱過程表觀活化能為110 kJ/mol左右[圖7(b)]。然而經歷不同存儲條件后的電池在階段IV的熱失控動力學行為則表現出明顯的存儲老化路徑依賴性[圖7(c)]。圖7(d)結果直觀地展示了熱失控過程表觀活化能受外界條件的影響。隨著環境溫度或荷電狀態的上升，熱失控表觀活化能EaIV逐漸下降，從最高114.9 kJ/mol顯著降至22.4 kJ/mol，72 ℃高溫存儲電池LFP-72/100SOC的EaIV僅為新鮮電池LFP-New的1/5左右。綜上，雖然存儲老化程度越高的磷酸鐵鋰電池整體熱安全風險更低[TMAX和(dT/dt)MAX較低]，但是其熱失控反應過程(階段IV)由于表觀活化能較低也更容易被觸發，因此需綜合表征和評價不同存儲歷史或不同生命周期階段磷酸鐵鋰電池的熱安全性。
圖7 LFP電池?zé)崾Э?(a) 階段II、(b) 階段III及 階段IV的ln(dT/dt)與-1/T線性擬合曲線，(d) 階段IV熱失控過程表觀活化能Ea變化圖

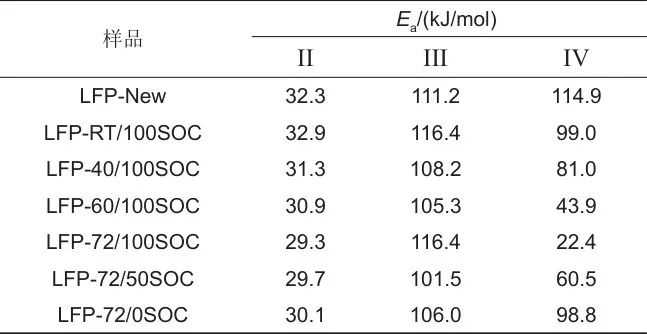

表3 LFP電池樣品在各階段(II~IV)的表觀活化能Ea
2.4 容量衰減預測分析
通過上文研究可知，磷酸鐵鋰電池在存儲過程中的容量衰減對于其熱安全性和電化學性能影響較大，因此構建電池容量預測模型對于電池安全保障和性能維護具有重要意義。然而，電池放電容量或是健康狀態SOH都無法快速和直接測量得到，往往需要通過其他特征參量間接得到。圖8(a)展示了不同存儲時期LFP-72/100SOC電池樣品的容量增量(incremental capacity，IC)曲線，磷酸鐵鋰電池IC曲線一般存在5個特征峰，其中分別位于3.39 V、3.35 V和3.27 V處的P1峰、P2峰和P5峰較為明顯。電池樣品實驗結果均顯示，隨著存儲周期增加，該型磷酸鐵鋰電池IC曲線中特征峰強IP1逐漸減弱，與電池健康狀態SOH變化趨勢類似。

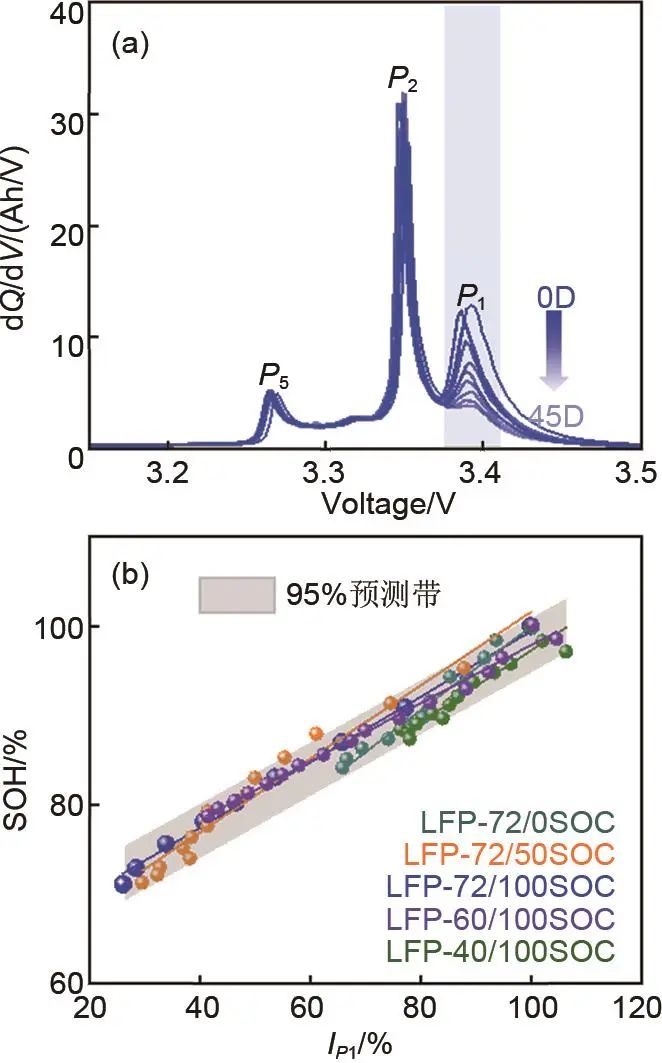

圖8 (a) LFP-72/100SOC樣品的容量增量曲線；(b) LFP電池健康狀態SOH與特征峰強IP1關系圖
為明確P1特征峰強與電池SOH之間的關聯，我們借助皮爾遜系數分析了兩者之間的相關性，結果如表4所示。實驗電池樣品SOH與P1峰強之間的皮爾遜系數均大于0.95，表明二者之間呈強關聯性，選擇IC曲線特征峰強IP1來指示SOH的變化是可行的。圖8(b)中顯示了不同LFP電池樣品的SOH與IP1對應關系，擬合結果列在表4中，且線性擬合效果良好(除LFP-40/100SOC樣品之外，其余R2>0.97)。擬合曲線斜率范圍為0.3254~0.4707，截距范圍為52.91~65.22，所有數據均位于95%的預測區間范圍之內，說明在不同存儲條件下，電池健康狀態SOH與IC曲線特征峰強IP1之間呈現較強相關性，可借助特征峰P1來較為有效地預測磷酸鐵鋰電池健康狀態在存儲過程中的變化趨勢。

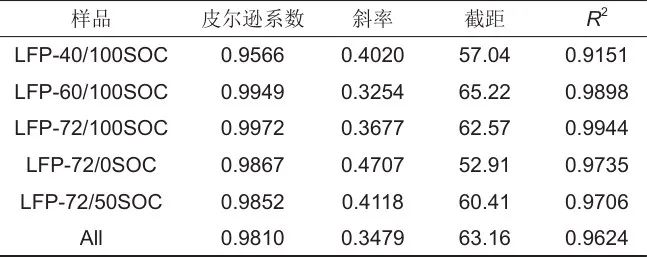

表4 LFP電池樣品SOH與特征峰強相關性擬合結果
3 結 論
本工作對儲能用磷酸鐵鋰電池在典型存儲工況下的電化學性能衰變和不同生命周期電池?zé)岚踩赃M(jìn)行了深入研究，并借助多種無損分析技術解析了存儲工況條件下磷酸鐵鋰電池容量衰減機理，基于系統性實驗和數據分析，得出如下結論：
（1）在存儲過程中，環境溫度和荷電狀態越高，磷酸鐵鋰電池容量衰減越嚴重，通過DV技術分析發現，這主要是源于電池內部副反應消耗了活性鋰離子及部分活性石墨材料，使電池喪失了可逆脫嵌鋰離子能力，對于LFP-72/100SOC樣品，LLI和LAMNE對容量損失的貢獻分別為28.7%和16.9%，LLI是主要原因；另外，環境溫度和荷電狀態對電池內部副反應的影響模式并不完全相同，前者對LLI影響較為明顯，而后者對LAMNE影響更為顯著。
（2）隨著磷酸鐵鋰電池存儲老化程度加深，電池內部活性物質損失加劇，電池?zé)岚踩苑炊兴嵘?，這主要是由于內部活性物質損失，熱失控反應底物有所減少；進一步分析發現，磷酸鐵鋰電池?zé)崾Э貏×页潭扰c電池健康狀態也存在內在聯系，隨著健康狀態下降，電池?zé)岚踩哉w呈上升趨勢，而當SOH衰減至一定程度之后(< 85% SOH)，電池?zé)岚踩圆辉侔l(fā)生明顯變化。
（3）在不同存儲工況模擬實驗中，電池健康狀態SOH與容量增量IC曲線特征峰P1的峰強IP1之間呈較強關聯性，可借助特征峰P1來預測磷酸鐵鋰電池健康狀態在存儲條件下的變化趨勢。
