摘 要 透平膨脹機是二氧化碳儲能系統的關鍵裝備，透平葉輪的結構參數優化有利于更好地提高透平膨脹機的整體性能。本文以某百千瓦級二氧化碳儲能系統向心透平為研究對象，首先通過氣動設計得到該二氧化碳透平的主要結構參數，然后基于Numeca開展流場仿真，分析了葉輪葉片數、葉輪入口角和葉輪出口角對流動特性的影響規律，進一步研究了葉頂間隙內的泄漏流和損失，最后探究了非定常流動特性下透平性能的變化規律。結果表明：隨著葉輪葉片數的增加，葉輪流道中的低馬赫數區域占比先降低后增加；葉輪入口角和葉輪出口角顯著影響透平內流動分離區域和渦面積分布，優化葉輪角后的透平等熵效率達83.65%，較初始設計提高了0.75%；透平等熵效率隨葉頂間隙的增加而減小，且近似呈線性變化；噴嘴尾跡流會引起葉輪內的非定常流動，且透平等熵效率較定常工況時下降了0.57%。
關鍵詞 二氧化碳儲能；透平膨脹機；結構參數；葉頂間隙泄漏；非定常流動
為應對化石能源可持續利用和溫室氣體排放帶來的能源和氣候問題，發展可再生能源已成為國內外的廣泛共識。然而，風電、光伏等可再生能源具有顯著的波動性和間歇性，大規?？稍偕茉措娏Σ⒕W(wǎng)會影響電網的穩定運行，而儲能技術被視為應對該問題的有效措施之一。二氧化碳儲能是一種新型壓縮氣體儲能技術，可有效解決大規模長時儲能的地理性依賴，且具有運行壽命長、儲能效率高、儲能密度大等技術優勢，因此受到國內外學者的廣泛關注。
在二氧化碳儲能系統優化設計方面，Wang等提出了一種液態存儲型二氧化碳儲能系統，通過參數化分析表明系統的往返效率可以達到56.64%。Liu等對比了采用兩個地下儲氣室的跨臨界和超臨界二氧化碳儲能系統，結果表明超臨界系統的結構布局更簡單，跨臨界系統的往返效率和?效率更高，分別為63.35%和53.02%。Li等將二氧化碳儲能系統與二氧化碳熱泵系統相結合，以提高數據中心能效，在儲能的同時實現制冷和生活供熱。Liu等對跨臨界二氧化碳儲能系統進行了熱力學和先進?分析，發現相比于壓縮機效率，膨脹機效率對于系統性能的影響更為顯著。
從設備與系統關系上看，膨脹機是二氧化碳儲能系統的主要組成部件之一，直接影響系統穩定持續放電，對系統儲能效率具有重要影響。從透平形式區分，速度型膨脹機主要包括向心透平膨脹機和軸流透平膨脹機。向心透平的單級膨脹比更高，且重量較輕，適用于小流量工況。Zhou等設計了1.5 MW超臨界二氧化碳(SCO2)向心透平，在設計工況下，一維結果與模擬結果基本吻合，透平內無明顯的流動分離區域，在非設計工況下，兩者的相對偏差在5%以內。Lv等對SCO2透平的損失關系式進行了篩選驗證，并利用序列二次規劃算法對設計參數進行優化，優化后透平在大部分工況下性能得到提升。Uusitalo等分析了功率尺度和比轉速對SCO2向心透平設計和性能的影響，在0.1～3.5 MW范圍內，最佳比轉速范圍為0.5～0.6。隨著比轉速的增加，靜葉損失所占份額減小，而葉頂間隙和出口動能損失所占份額增加。Zhou等對SCO2布雷頓循環進行了參數優化，并對向心透平進行設計分析，透平在設計工況和非設計工況下均能保持較好的性能。施東波等提出了基于Gauss過程回歸的一維優化設計方法，優化后透平效率由83.68%提高至91.20%。
文獻綜述表明，除葉輪熱力設計和流動損失模型研究之外，鑒于透平內流體的三維流動特征，結構參數也會對透平性能產生顯著影響。因此，通過結構參數優化滿足設計工況下CO2向心透平的最佳性能，顯得尤為重要。此外，現有CO2向心透平研究多基于超臨界二氧化碳布雷頓循環，面向二氧化碳儲能循環所需的大膨脹比寬負荷透平膨脹機的研究還較少。針對儲能系統周期性發電和變工況特性，進一步分析CO2向心透平內的非穩態流動也是很有必要地。
綜上所述，本文首先對二氧化碳儲能系統向心透平進行氣動設計，其次分析了葉輪葉片數、葉輪入口角、葉輪出口角和葉頂間隙對透平性能的影響，最后分析了透平非定常流動與透平整體性能的關系。
1 CO2向心透平設計及流場分析
1.1 CO2向心透平設計及建模
二氧化碳儲能系統通過將熱力學能、壓力勢能與電能進行相互轉換，以此實現能量的存儲與釋放。作者所在團隊于2023年在河北廊坊建設了百千瓦級液態二氧化碳儲能示范驗證系統，并就系統工藝流程優化和關鍵設備開發開展研究。該系統在典型工況下的理論儲能效率可達55%左右，系統的總體布局如圖1所示。CO2透平作為主要的做功部件，通過將高溫高壓的二氧化碳進行膨脹降壓并帶動發電機發電。該二氧化碳儲能系統向心透平的主要設計參數如表1所示。

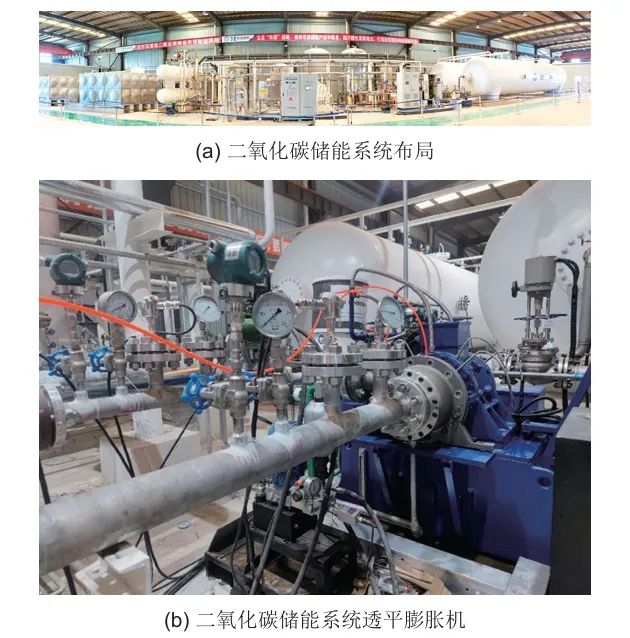

圖1 百千瓦級二氧化碳儲能系統 (a) 及其透平膨脹機 (b)

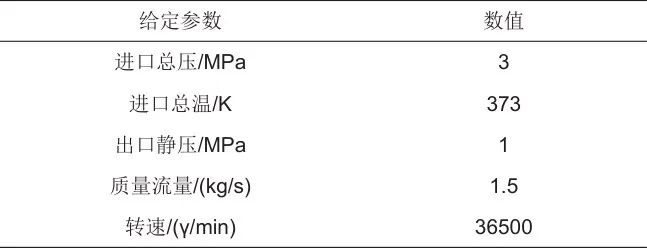

表1 CO2透平的設計參數
首先對CO2向心透平進行一維設計，在設計時盡量保證透平效率最大，透平效率的表達式如式(1)所示。此外需要考慮噴嘴出口馬赫數、葉輪沖角、相對馬赫數等的限制，選擇合適的特性比和反動度，并確定噴嘴速度系數、葉輪速度系數、輪徑比等參數的取值。該透平的主要設計結果如表2所示。

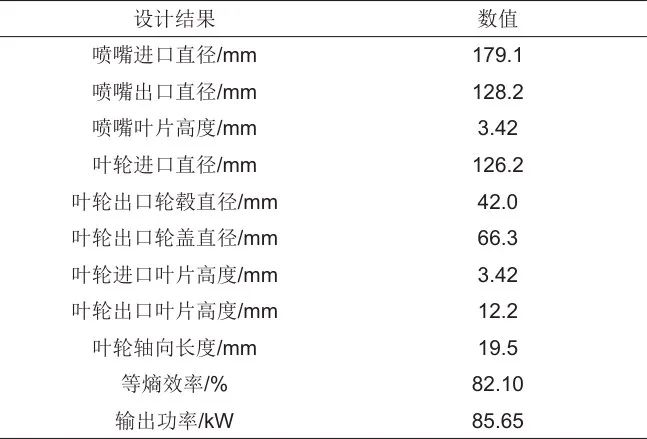

表2 CO2透平的主要設計結果
根據一維設計結果，利用渦輪機械設計軟件Concepts NREC對透平進行模型構建，將生成的結構導入仿真軟件Numeca中進行數值分析。在Autogird5中進行網格劃分，為捕捉邊界層內的流動，需要對近壁面網格進行加密，參照式(2)分別確定噴嘴和葉輪的近壁面網格寬度。
網格劃分之后，需要設置邊界條件和流動模型，以模擬透平內的流動情況。入口邊界條件給定總溫、總壓和速度方向，出口邊界條件給定平均靜壓。動靜交界面采用混合平面法，考慮計算的準確性和收斂速度，采用SA湍流模型。對網格進行無關性驗證，不同網格數量的模擬結果如圖2所示。對于單流道的噴嘴和葉輪，當網格數量在第4組214萬時，透平等熵效率和輸出功率基本不發生變化。此時噴嘴和葉輪的網格結構如圖3所示。

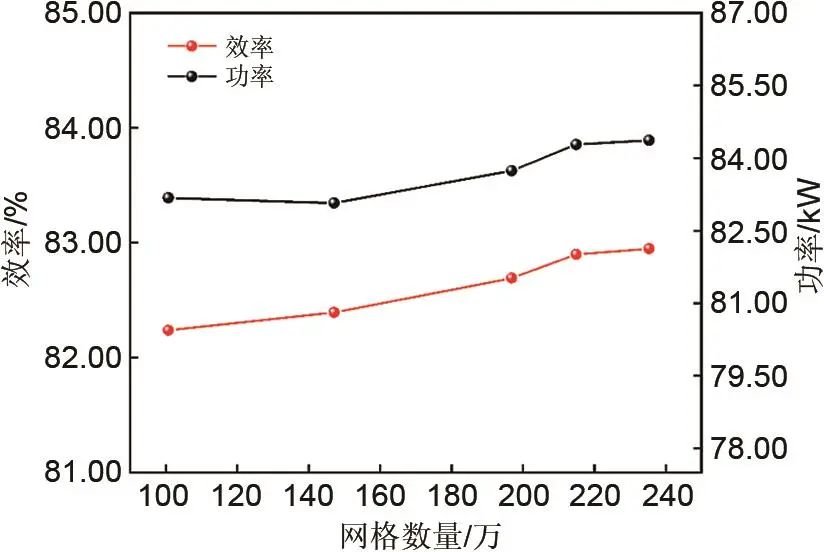

圖2 網格無關性驗證

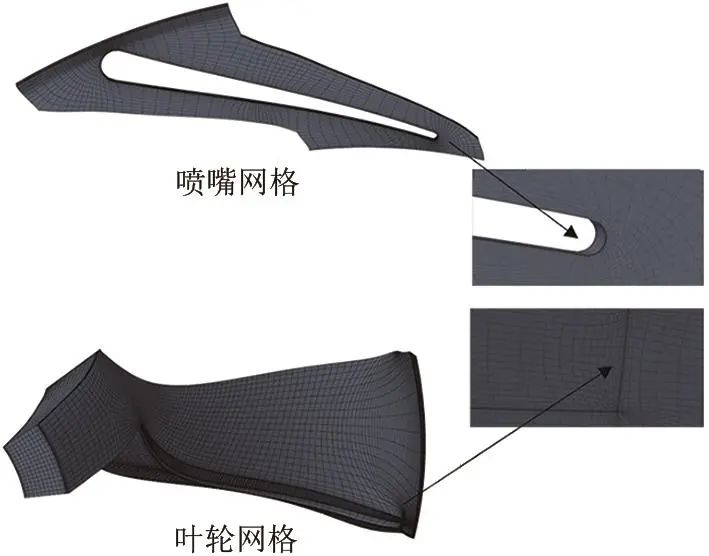

圖3 噴嘴和葉輪網格
1.2 CO2向心透平流場分析
利用Numeca的Euranus求解器對CO2向心透平進行流場模擬，模擬結果與設計計算結果的對比如表3所示，設計值與模擬值的偏差小于5%，表明該設計較為合理。兩者在等熵效率方面的偏差最大為4.15%，主要是因?yàn)橐痪S設計時多采用經驗關系式對透平內的損失進行估計，但透平內的流動是三維和黏性的，在流道中往往存在流動分離、回流和二次流等復雜流動，所以損失估算時存在偏差。

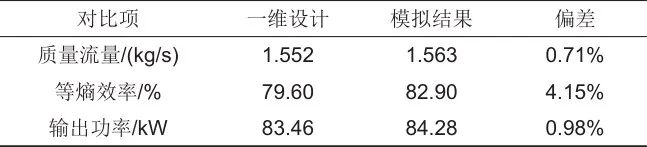

表3 設計結果與模擬結果對比
在設計工況下，透平內的流場分布如圖4所示。透平內的流線分布較連續，無明顯的速度突變，沿著整個流道，CO2絕對速度逐漸降低。葉輪出口相對速度大于入口相對速度，以確保不會產生回流。透平局部有渦存在，在噴嘴尾緣和葉輪吸力面輪蓋處存在漩渦，噴嘴尾緣渦的產生是由噴嘴吸力面和壓力面流體的匯聚引起的，葉輪吸力面輪蓋處的渦是由葉頂間隙處的泄漏流引起的。葉頂間隙處的泄漏流如圖5所示，壓力面的部分流體由葉頂間隙泄漏到吸力面，形成二次流動，進而影響主流流場并減小做功量。
圖4 透平內的流場分布

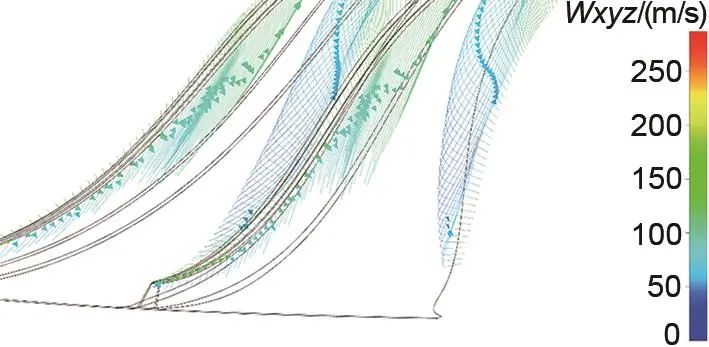

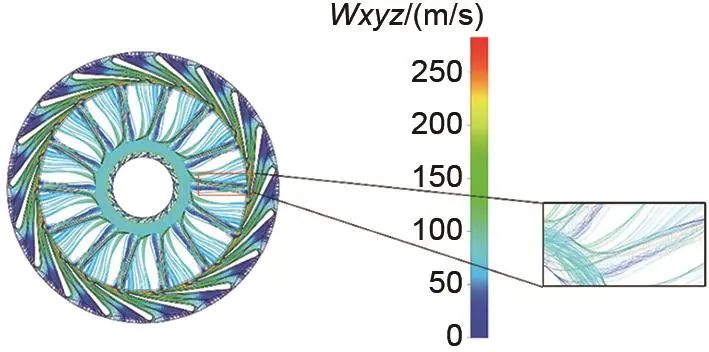

圖5 葉頂間隙泄漏流
該CO2透平內的靜壓、靜溫分布如圖6所示。CO2首先進入噴嘴流道，在噴嘴中溫度變化較快，由于葉片厚度的影響，噴嘴葉片尾緣處會產生高溫尾跡。之后工質流入葉輪流道，葉輪內的溫度變化主要集中在后半部分，由于泄漏流動的影響，葉輪輪蓋處會出現低溫區域。CO2透平內壓力的變化較為均勻，在葉輪葉片尾緣，由于壓力面與吸力面流體的匯流，產生擴壓效應使局部的壓力略高?？傮w來說該透平內溫度和壓力的變化較連續，沒有明顯突變區域。

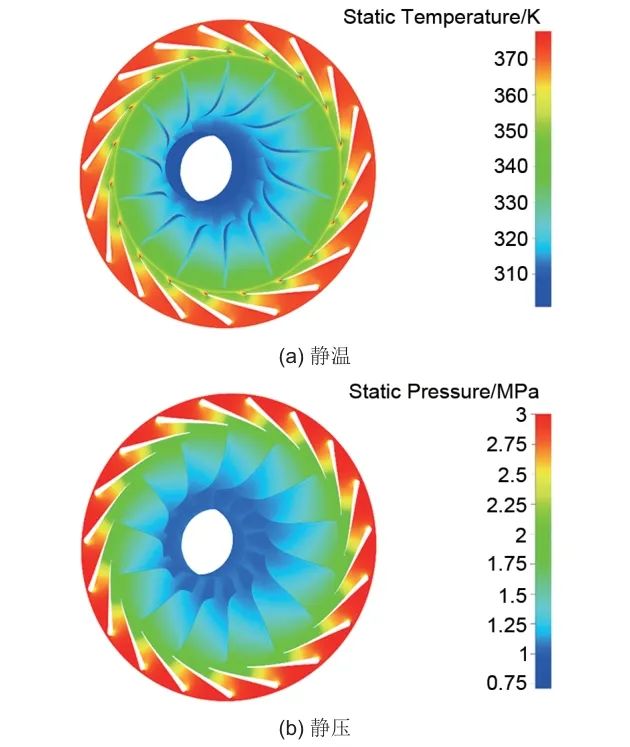

圖6 設計工況下透平內靜溫 (a) 和靜壓 (b) 分布
噴嘴和葉輪不同葉高處的靜壓分布如圖7所示。由于噴嘴采用的是直葉片，因此噴嘴內的流動較為均勻，不同葉高處的靜壓分布基本一致，在吸力側0.2流向位置處，由于流動方向的轉變，沿流動方向的面積增加，出現擴壓段使得壓力略微升高；在噴嘴尾緣處，由于邊界層的影響出現了壓力波動。葉輪不同葉高處的壓力分布存在明顯的區別，隨著葉片高度的增加，壓力面和吸力面的壓差總體上是逐漸增加的；而沿著葉片流動方向，吸力面與壓力面的壓差逐漸減小，在葉輪入口處存在最大的壓力差；除葉片尾緣由于尾流渦造成壓力波動外，其余位置無明顯壓力波動。
圖7 噴嘴 (a) 和葉輪 (b) 不同葉高處的靜壓分布
二氧化碳儲能系統運行工況的變化，會引起透平的運行參數偏離設計值。為保證儲能系統的穩定運行，需要對CO2向心透平在非設計工況下的性能進行分析。CO2向心透平變工況分析主要包括變?nèi)肟趬毫?、變?nèi)肟跍囟群妥冝D(zhuǎn)速，其中變?nèi)肟趬毫?duì)于CO2向心透平的質量流量和輸出功率影響較大，且向心透平入口壓力主要通過影響質量流量的變化來影響輸出功率。因此本文保持其他邊界條件不變，改變透平入口壓力，分析其對該CO2向心透平性能的影響。該CO2向心透平在入口壓力低于1.7 MPa或高于12 MPa時，模擬結果不收斂，且變工況分析通常取偏離設計工況±50%的范圍，因此入口壓力的變化范圍取為1.8～4.2 MPa。入口壓力對于透平性能的影響如圖8所示，當入口壓力由1.8 MPa變化到4.2 MPa時，該CO2向心透平的等熵效率先增加后減小，在設計點附近達到最大等熵效率83.51%。對于每個向心透平，存在一個最佳的特性比，當入口壓力變化時，特性比偏離最佳值，導致透平等熵效率降低。對于CO2向心透平，更關注其在偏離設計工況±20%范圍內的性能變化。該CO2向心透平在偏離設計工況20%(0.6 MPa)的范圍內，透平的等熵效率高于82%，表明該透平的變工況性能較好。
圖8 入口壓力對于透平性能的影響
隨著入口壓力的增加，該CO2向心透平的質量流量逐漸增加，且增加的趨勢逐漸平緩。入口壓力由1.8 MPa變化到4.2 MPa，質量流量由0.724 kg/s增加到2.25 kg/s。該向心透平的通流面積不變，提高入口壓力增加了CO2的密度，導致質量流量增加。向心透平流量系數的定義如式(3)所示，在透平壓力變化時，流量系數的變化范圍為0.46～1.44，與推薦的流量系數調節空間0.4～1.2相接近。入口壓力的增加使輸出功率由18.84 kW增加到148.48 kW，且變化趨勢近似呈線性，入口壓力每變化10%(0.3 MPa)，輸出功率相應地增加19.2%(16.2 kW)。

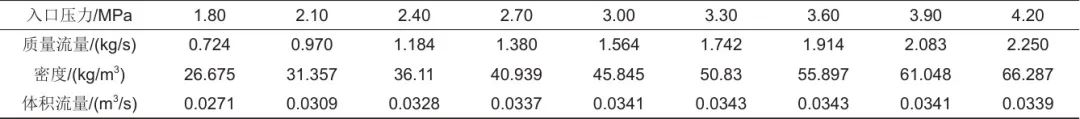

表4 入口壓力對體積流量的影響
2 向心透平幾何結構優化
葉輪的結構直接影響透平的做功能力。葉輪葉片數、葉輪入口角、葉輪出口角、葉頂間隙等幾何參數會影響透平內的損失，從而影響透平的性能。葉輪葉片數較多可以降低葉片載荷，優化透平內流場，但是葉片數過多不利于加工，且會增加邊界層效應。葉片數較少可以增加通流面積，但會影響流動均勻性。葉輪入口角和葉輪出口角會影響透平流道內漩渦和流動分離區域的面積及位置，進而影響透平效率和輸出功率。降低葉頂間隙有助于減小泄漏流，但是葉頂間隙過小會影響透平的安全運行，因此需要分析葉頂間隙與透平效率之間的變化關系。葉輪入口角、葉輪出口角、葉頂間隙如圖9所示。

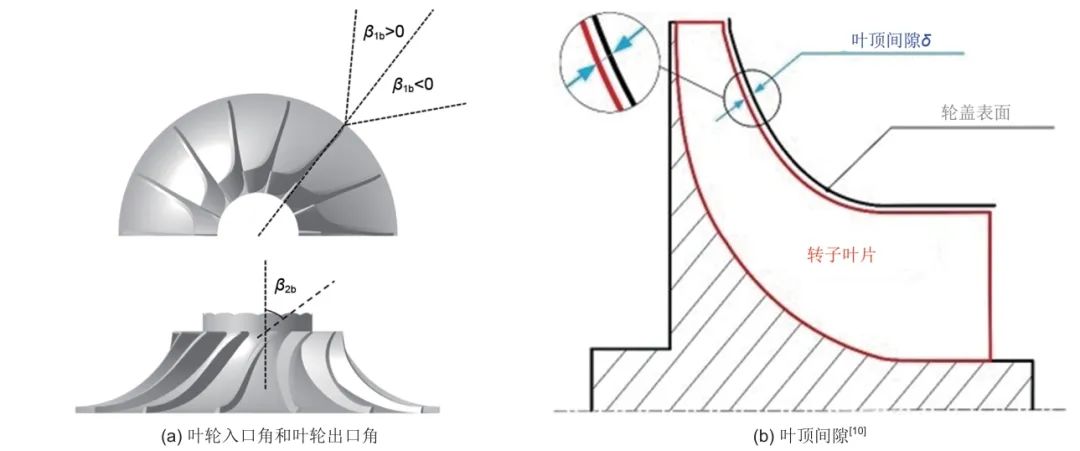

圖9 葉輪入口角、葉輪出口角 (a) 和葉頂間隙 (b) 示意圖
2.1 葉輪葉片數優化分析
葉輪的葉片數可以根據Glassman經驗關系式確定，其表達式如式(4)所示。該CO2向心透平初始葉輪葉片數為14個，另外選取葉輪葉片數為12、13、15、16、17的五種設計作為對比。保持網格數量和邊界條件不變，分析葉輪葉片數對于透平性能的影響。圖10顯示不同葉輪葉片數下透平50%葉高處的馬赫數分布，隨著葉輪葉片數的增加，流道中的馬赫數分布趨于均勻，尾緣的低馬赫數區域逐漸縮小，當葉片數達到14個時，流道尾緣的低速區域面積已較小，但是葉片數超過16個后，流道前緣的低馬赫數區域增加。過多的葉輪葉片數量會導致流道變窄，增強邊界層效應，此外還會增加制造成本，影響系統的經濟性。對于該CO2向心透平，14～16個葉輪葉片數比較合適。

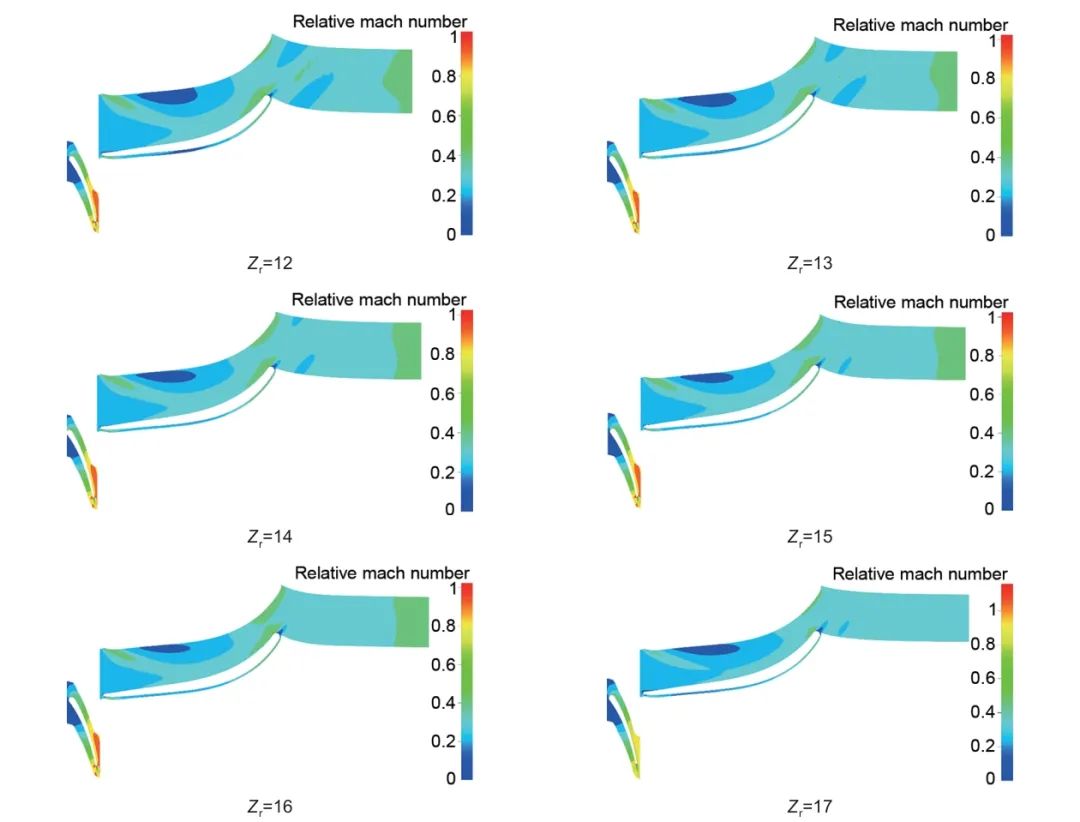

圖10 不同葉片數下透平相對馬赫數分布
2.2 葉輪入口角優化分析
在葉輪設計時，為使得工質垂直進入葉輪，一般令進口相對速度角和葉輪安裝角度相同。但是由于葉輪的旋轉以及壓力面與吸力面的壓力梯度，為使流體更加順暢地進入葉輪，入射角一般不為零。該CO2向心透平初始葉輪入口角度為0°，在-20°～20°范圍內，參照文獻[23]中的取值間隔，另取-20°、-10°、10°、20°四組設計作為對照。
圖11顯示了不同葉輪入口角下CO2向心透平的性能變化，當入口角由-20°變化到20°時，透平的等熵值效率和輸出功率均先增加后減小，在葉輪入口角為-10°時透平的等熵效率和輸出功率最大，分別為83.07%和84.59 kW。透平出口速度隨著葉輪入口角的增加而逐漸增加，但是變化幅度較小。

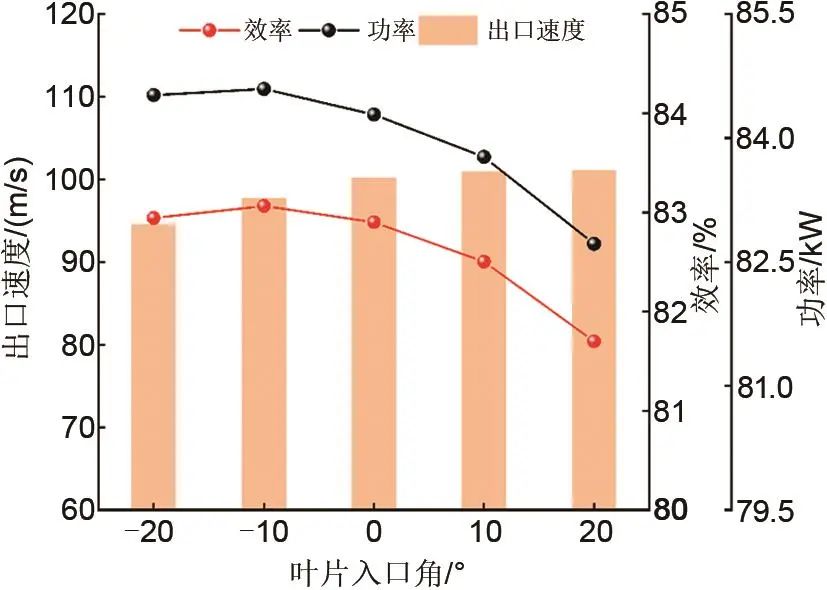

圖11 不同葉輪入口角對透平性能的影響
圖12表明不同葉輪入口角下CO2透平內的流線分布，在葉片的吸力面存在一個流動分離區域。在-20°時，葉輪入口處還存在小范圍低速區域，隨著葉輪入口角的增加，入口處的低速區域消失，-10°時吸力面流動分離區域面積與-20°時差異較小。繼續增加葉輪入口角，流動分離區域的面積逐漸增加，且流動分離區域逐漸向下游移動，在20°時，流動分離區域已經從葉輪流道的前緣移動到流道中部區域。
圖12 不同葉輪入口角下透平流線分布
在葉輪損失中占比較大的是間隙損失、流道損失和余速損失，占葉輪損失的90%左右。在葉輪葉頂間隙不變時，可以認為間隙損失基本不變。CO2透平出口速度的變化較小，可以忽略余速損失變化對于透平效率的影響。因此在葉輪入口角變化時，流道損失的變化占據主要地位，此時透平內的流道損失先減小后增大，在-10°時流道損失最小，過大或過小的葉輪入口角都會增加吸力面的流道損失。因此-10°可認為是該CO2向心透平的最佳入口角，該數值與理論結果接近。
2.3 葉輪出口角優化分析
葉輪出口角決定了工質的膨脹流動和出口速度大小，合適的葉輪出口角可以降低流動分離。葉輪入口角取為-10°，改變?nèi)~輪出口角，分析其對透平性能的影響。葉輪出口角的初始值為-63°，考慮葉片幾何結構的限制，葉輪出口角度最大值約為-82°。因此選取-53°、-73°、-82°三組作為對照。
不同葉輪出口角下透平性能對比如表5所示，隨著葉輪出口角變化，透平效率先增加后降低，在-73°時透平的等熵效率最大為83.65%。在-82°時流動出現堵塞，透平質量流量和功率變?yōu)?.506 kg/s和80.85 kW，較初始設計降低了3.65%和4.07%。
表5 不同葉輪出口角下透平性能對比
不同葉輪出口角下20%葉高處的流線分布如圖13所示，當葉輪出口角由-82°變化到-53°時，葉片吸力面的渦尺度逐漸減小，葉輪出口相對速度逐漸減小，葉輪出口處的流動逐漸惡化且渦面積逐漸增加，在-53°時可以在葉輪出口處觀察到明顯的渦分布。50%葉高處的流線分布如圖14所示，葉片吸力面均有渦分布，且隨著葉輪出口角的增加，葉輪出口處的渦面積逐漸擴大。80%葉高處的流線分布如圖15所示，葉輪出口處的渦不明顯，但葉輪吸力面渦分布較葉根和葉中處的明顯。因此對于該CO2向心透平，葉輪出口處的渦分布主要集中在葉根和葉中處，吸力面處的渦分布主要集中在葉頂處。隨著葉輪出口角變化，總的渦損失先減小后增加，在-73°時透平性能最優。

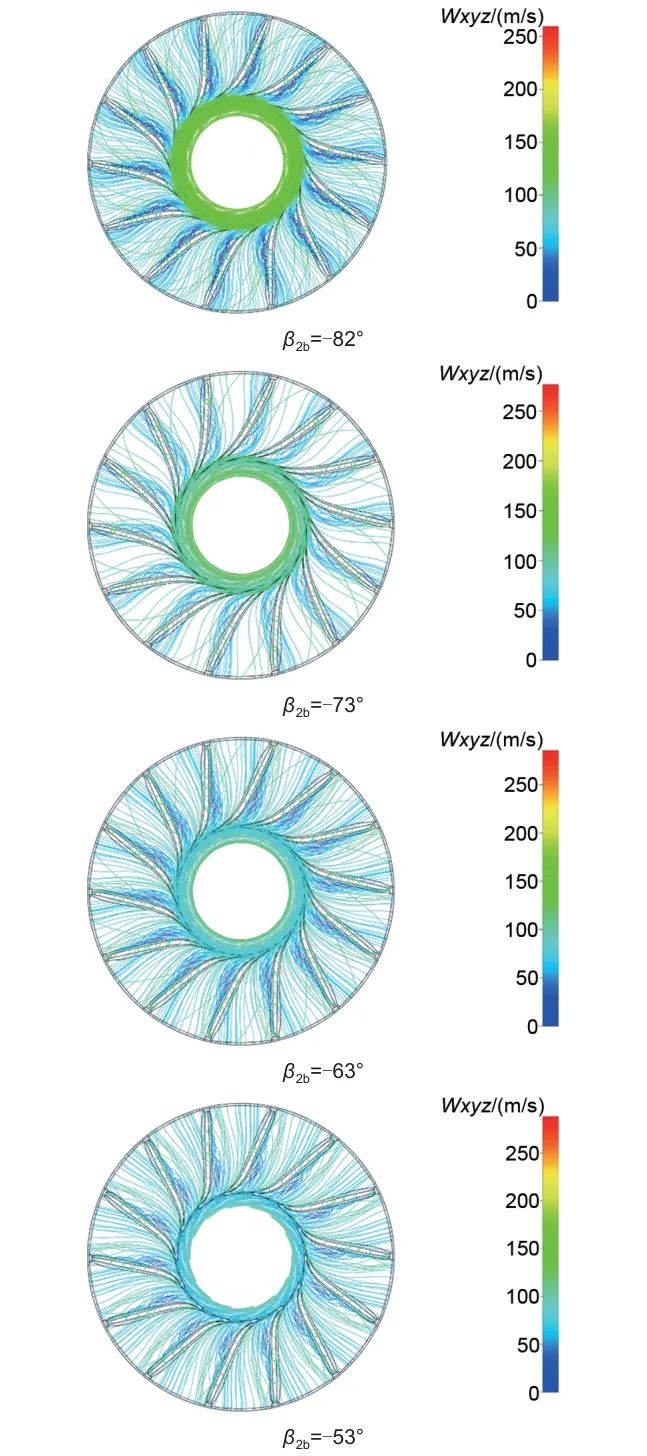

圖13 20%葉高處流線圖

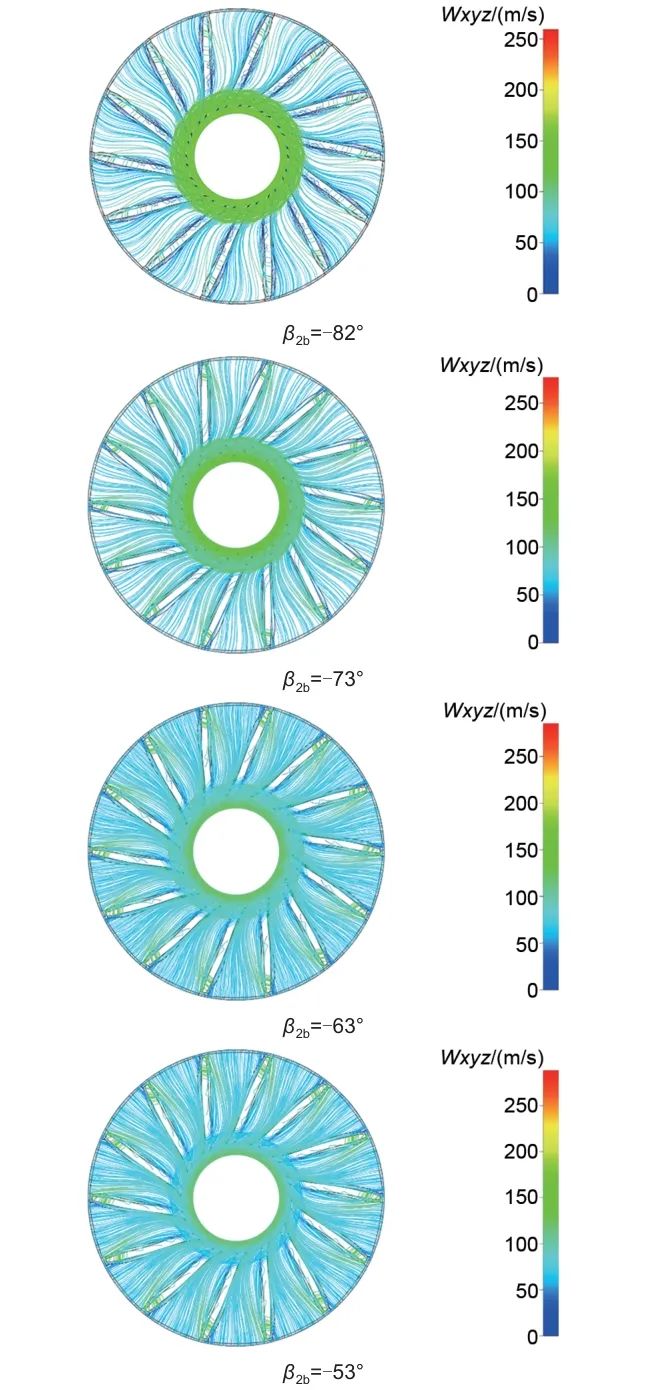

圖14 50%葉高處流線圖
圖15 80%葉高處流線圖
優化葉輪入口角和出口角后，該CO2向心透平在設計點的等熵效率較初始設計提升了0.75%。為詳細分析該透平的性能變化，需要對非設計工況進行驗證。采用與原設計相同的變工況模擬，入口壓力由1.8 MPa增加到4.2 MPa，其他邊界條件保持不變。優化后透平的等熵效率變化如圖16所示。除了高膨脹比工況外，優化后CO2向心透平等熵效率得到提升，且在低膨脹比工況下透平等熵效率的提高幅度在0.31%～1.02%之間，有利于二氧化碳儲能系統在高壓儲罐壓力降低的情況下穩定運行。

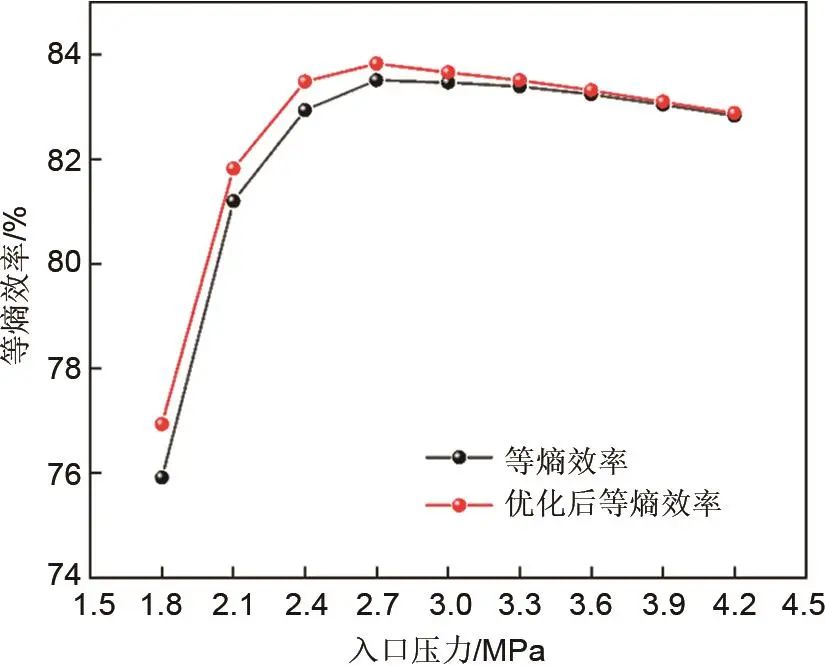

圖16 優化前后CO2向心透平效率對比
3 葉頂間隙分析
為保證CO2向心透平的安全運行，需要在葉輪葉片頂部與輪蓋之間保留間隙，但間隙的增加會造成透平性能的下降。對SCO2向心透平和有機工質向心透平葉頂間隙的研究表明，當葉頂間隙每增加1%，透平效率相對降低0.64%和0.53%。參考SCO2向心透平葉頂間隙的取值，該透平的葉頂間隙分別取為0.1 mm、0.2 mm、0.3 mm、0.4 mm、0.5 mm，并與無葉頂間隙的工況進行對比。
不同葉頂間隙對于透平效率的影響如圖17所示，當葉頂間隙從0增加到0.5 mm，葉頂間隙與葉輪葉高的比值從0%增加到20.4%，CO2向心透平的效率由88.04%降低到79.89%，該向心透平效率隨著葉頂間隙的增加而線性遞減。葉頂間隙每增加1%，透平效率相對降低0.40%。
圖17 葉頂間隙對于透平性能的影響
不同葉頂間隙下，垂直于葉片的截面流線分布如圖18所示。隨著葉頂間隙的增加，壓力面與吸力面之間的泄漏量增加且壓力梯度逐漸縮小。此外吸力面的泄漏渦面積逐漸增加，在葉頂間隙為0.1 mm時泄漏渦分布不明顯，當葉頂間隙為0.4 mm、0.5 mm時，可以觀察到明顯的泄漏渦分布，且泄漏渦距離吸力面的距離隨著間隙的增加而增加。不同葉頂間隙下葉輪內的流線分布如圖19所示。隨著葉頂間隙的增加，泄漏流的流速及其所占流道面積均增加，泄漏流對于主流的阻礙作用更加明顯。主流由于泄漏流而產生偏轉，使得葉輪不能很好地引導流動方向，因此透平內的損失增加。

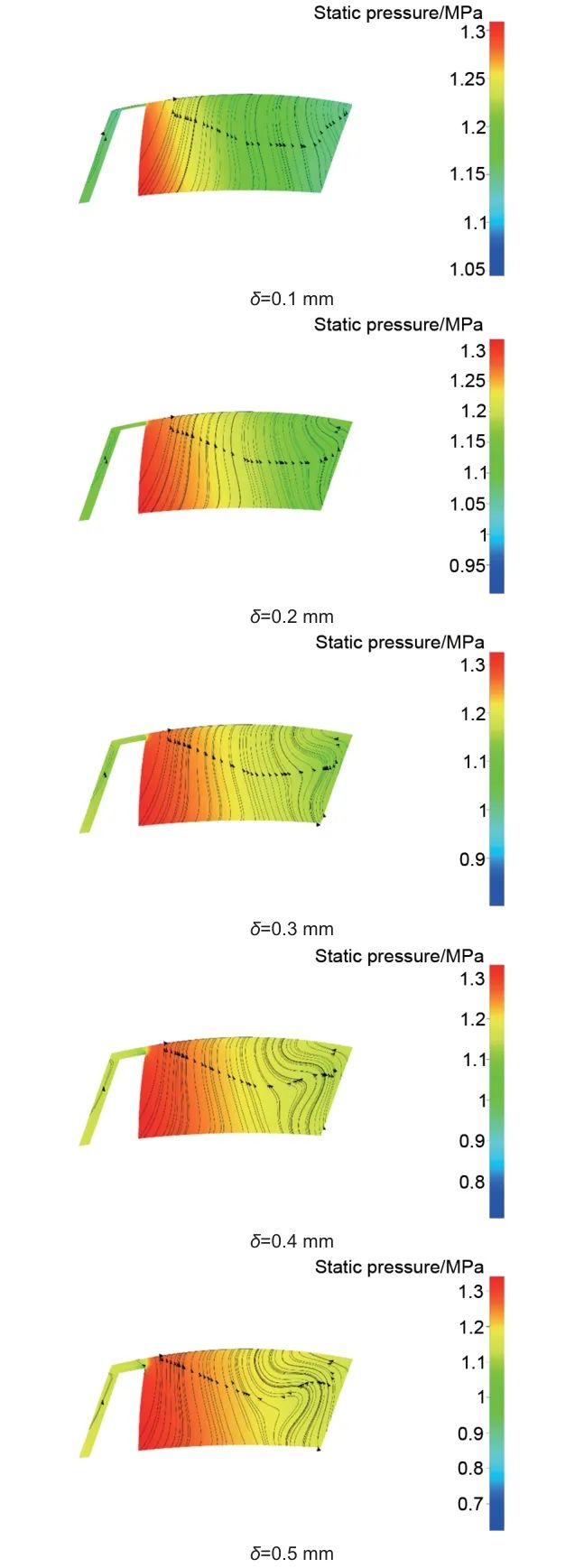

圖18 不同葉頂間隙下截面的流線分布

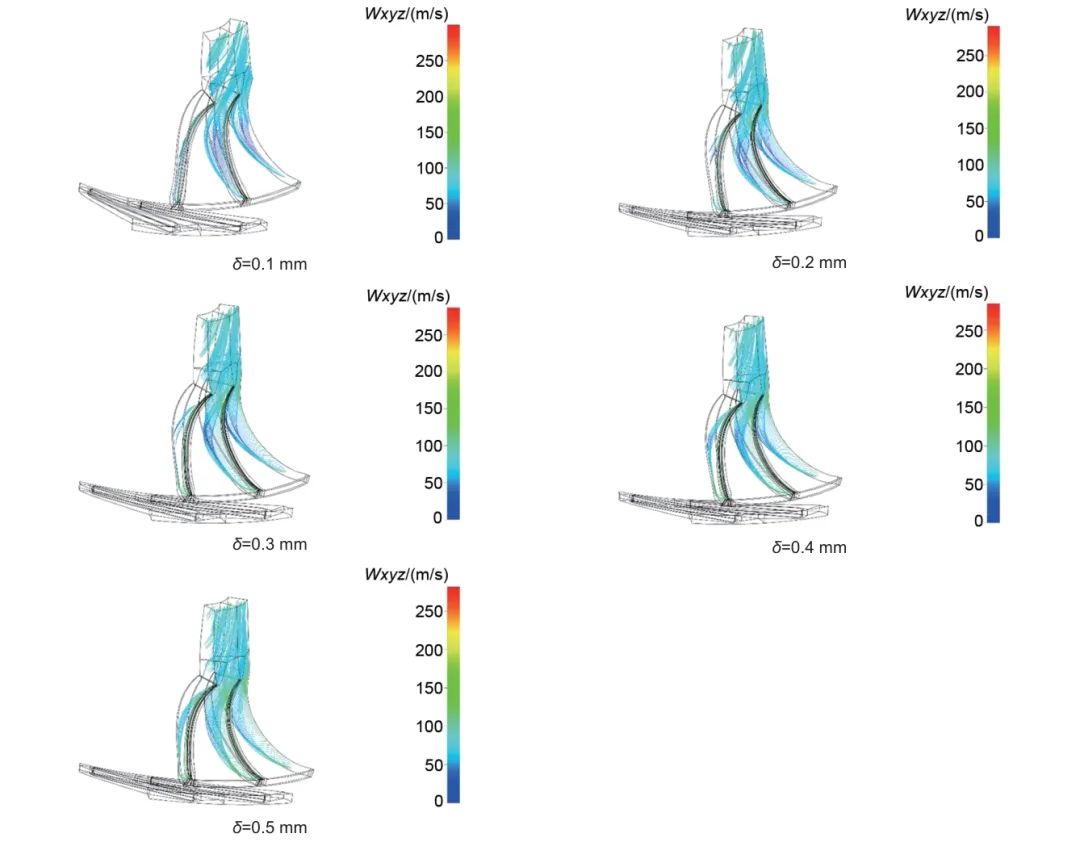

圖19 不同葉頂間隙下葉輪內的流線分布
4 向心透平非定常流動分析
由于噴嘴和葉輪葉片具有相對運動，透平內流場具有明顯的非定常特性，進而影響下游葉片的干涉和二次流輸運，且非定常計算可捕捉到更為細致的流場結構。Numeca中的非定常分析方法包括全三維黏性非定常模擬和非線性諧波法(NLH)，其中NLH方法假設非定常流動是由時均流動和若干擾動疊加而成，可以在占用較少計算資源的前提下模擬動靜葉片的非定常流動效應，且噴嘴和葉輪流道內的流動具有周期性，因此可以用諧波函數來逼近。本文分別采用兩種方法對透平進行非定常分析，并與穩態分析結果進行對比。
NLH模擬與定常模擬的結果對比如表6所示，考慮非定常效應的影響，透平效率降低0.23%，功率和質量流量略有下降。采用熵產方法可以揭示非定常相互作用的機理，不同時刻的熵值分布如圖20所示，噴嘴區域的熵產較低，高熵產區域主要集中在葉輪吸力面前緣及其流道中后部，噴嘴尾跡流呈現周期性變化。噴嘴尾跡流在葉片前緣被分割，且由于吸力面與壓力面的流速不同，尾跡流在剪切作用下形成片段，沿著壓力面和吸力面向下游傳播，從而引起下游流道的熵值變化。
表6 NLH模擬和定常模擬的對比

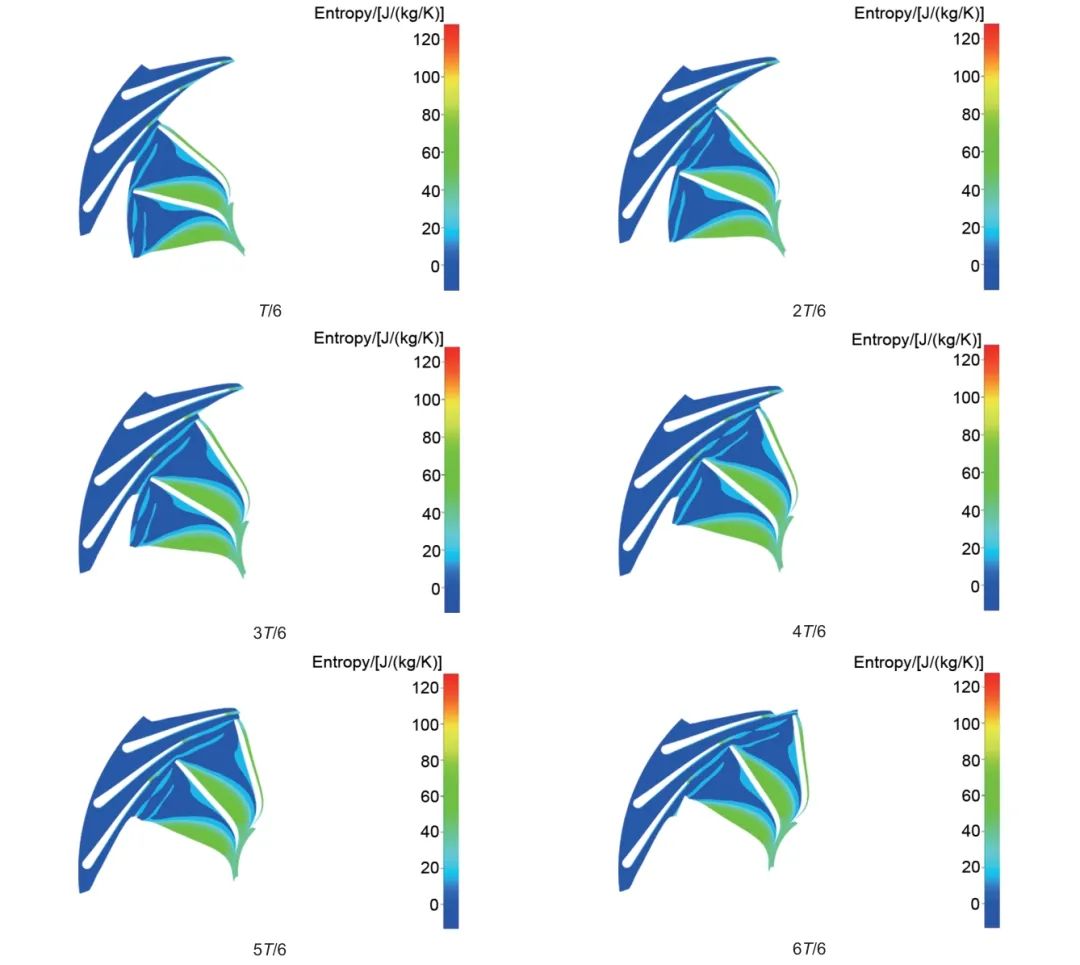

圖20 NLH模擬不同時刻熵值分布
采用全三維黏性非定常模擬時，要求噴嘴和葉輪交界面的上下游具有相同的周期性。因此通過葉片數約化或幾何縮放，改變?nèi)~片的數量以便在較少葉片通道計算域下直接利用周期性邊界，有助于減少計算量。將噴嘴葉片數由19個調整到21個，動靜葉片數比變?yōu)?∶3，此時計算域中包括3個噴嘴流道和2個葉輪流道。為排除噴嘴葉片數量的調整對計算結果的影響，利用NLH方法對改變?nèi)~片數的透平進行計算，全三維黏性非定常模擬、NLH模擬與定常模擬結果如表7所示。NLH方法模擬的效率較定常值下降了0.14%，與不調整噴嘴葉片數量時的結果相接近。全三維黏性非定常模擬的效率較定常值下降了0.57%，其技術結果較NLH方法更準確，可見相較于噴嘴葉片數量的變化，非定常流動對于透平性能的影響較大。不同時刻透平內熵值分布如圖21所示。其熵值分布與NLH方法得到的結果類似，噴嘴尾跡流造成葉輪內的非定常流動，其在葉輪前緣分離成片段并沿著流道向下游傳播，總體呈周期性變化。對比兩種非定常分析的計算結果與流場分布，全三維黏性非定常模擬的計算結果更準確，但NLH方法也可以捕捉到噴嘴的尾跡流，可用于粗略分析動靜葉片的非定常干涉效應。

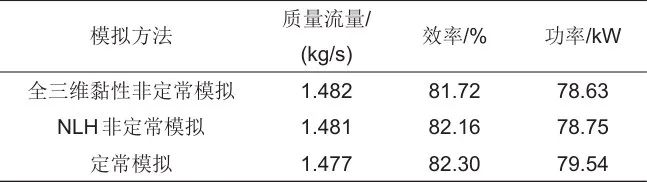

表7 全三維黏性非定常模擬、NLH模擬和定常模擬的對比

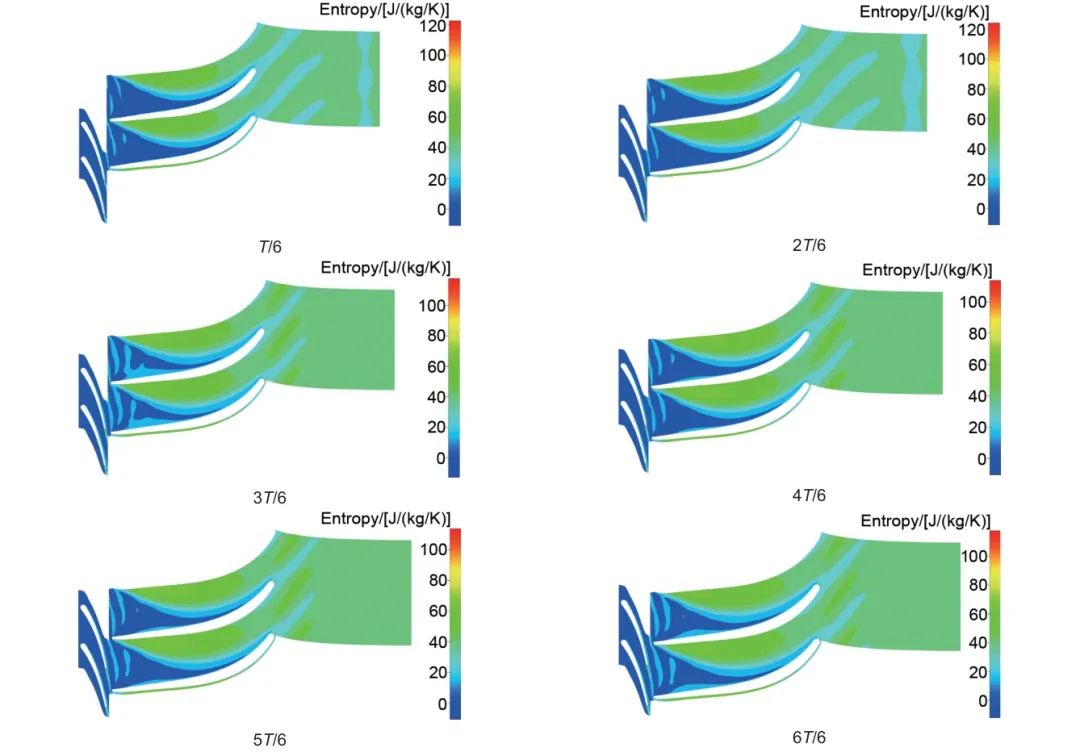

圖21 全三維黏性非定常模擬不同時刻的熵值分布
5 結論及展望
本文通過對某百千瓦級二氧化碳儲能系統向心透平進行設計和多流場分析，探究了葉輪葉片數、葉輪入口角、葉輪出口角、葉頂間隙等結構參數對于透平流動特性的影響，進一步分析了非定常流動下透平內的流場分布，主要結論如下：
（1）模擬結果與一維設計結果的最大偏差為4.15%，表明該設計方法較為合理。在設計工況下，該CO2透平的等熵效率為82.90%，輸出功率為84.28 kW，質量流量為1.563 kg/s，均滿足設計要求。透平內的流線分布較連續，無明顯的速度突變。在偏離入口壓力20%的范圍內，透平的等熵效率高于82%，表明該透平的變工況性能較好。
（2）葉輪葉片數、葉輪入口角、葉輪出口角會影響透平的性能。隨著葉輪葉片數的增加，流道尾緣的低馬赫數區域逐漸縮小，但是當葉輪葉片數過多時，流道前緣的低馬赫數區域增加。對于該透平，14～16個葉輪葉片數比較合適。葉輪入口角通過影響流道損失來影響透平的效率，隨著葉輪入口角的變化，葉輪吸力面的流道損失先減小后增大。葉輪出口角會影響葉輪吸力面和出口處的渦量分布，且吸力面處的渦主要集中在葉頂處，葉輪出口處的渦主要集中在葉根和葉中處。
（3）優化后葉輪入口角為-10°，葉輪出口角為-73°。優化葉輪角后，該CO2向心透平在設計點的等熵效率為83.65%，較初始設計提高了0.75%。改變透平入口壓力，除高膨脹比工況外，該CO2向心透平的性能得到提升。葉頂間隙的增加導致壓力面與吸力面的泄漏量增加，泄漏渦的面積亦隨之增加。透平效率隨著葉頂間隙的增加而線性遞減，葉頂間隙每增加1%，透平效率相對降低0.40%。
（4）在非定常流動分析下，噴嘴尾跡流呈現周期性變化，在剪切作用下，沿著壓力面和吸力面向下游傳播，引起下游流道內熵值的變化。采用全三維黏性非定常模擬時，等熵效率較定常時下降了0.57%。非定常流動對于透平效率的影響較大，采用NLH方法時，透平效率較定常時降低0.23%。NLH方法也可捕捉到動靜葉片的干涉效應，因此可用于粗略分析非定常流動的影響。
本研究對二氧化碳儲能系統中向心透平進行了優化設計開發，然而實際運行過程中的透平損失變化也是評價透平性能的重要環節，這部分工作將在后續展開。此外，系統規模放大后對透平亦提出新要求，大流量、多段多級、補氣調節等也是重要的研究?jī)?nèi)容。
