中國儲能網訊：
01
鋰離子電池具有電解液的熱不穩定性、電化學反應的放熱性等缺點，當鋰離子電池遭遇電濫用、機械濫用、自身缺陷、老化破損時，電池內部材料的物理與化學性質可能發生變化，導致鋰離子電池溫度呈現不可控上升，常伴隨著氫氣、一氧化碳、二氧化碳、甲烷、乙烯、電解液蒸汽、氟化氫等有毒、有害氣體的釋放，同時，這些混合氣體具有易燃易爆性，一旦在集裝箱等受限空間聚集，遇到火源，極易發生火災爆炸事故。
本文篩選出自2017年11月至2024年9月期間的90起涉及鋰離子電池的電化學儲能電站事故案例，從電池類型、事故發生的國家、事故發生時電化學儲能電站狀態、事故致因4個方面進行統計分析，提出針對性的預防措施，為后續降低電化學儲能電站事故風險提供參考。
02
電池類型統計及原因分析
1、電化學儲能電站事故中儲能電池類型統計及原因分析
為滿足高速增長的能源需求，電化學儲能電站普遍選擇高能量密度的電池作為儲能單元，在此過程中往往忽視了其潛在的安全風險，儲能電站的事故類型主要包括火災、爆炸、中毒、燙傷、連鎖反應等，考慮全球范圍內統計范圍大，相對于其他事故類型，火災、爆炸事故產生的后果比較嚴重，為保證統計的準確性和代表性，僅對火災、爆炸事故進行了統計。在事故統計中發現，火災和爆炸有時存在相繼發生的現象，因此，本文將事故后果分為三類：火災事故、爆炸事故以及火災爆炸事故，統計結果如下圖所示。鋰離子電池發生火災事故的數量遠遠高于爆炸事故的數量，此外，三元鋰電池更容易造成儲能電站事故，85起已知鋰離子電池種類的電化學儲能電站事故中，由三元鋰電池引起的電化學儲能電站事故數達 61 起，占比約 71.8%，主要原因如下：
（1)三元鋰電池更容易發生熱失控。研究表明，三元鋰電池熱失控觸發溫度比磷酸鐵鋰電池的熱失控觸發溫度更低，且熱失控觸發時間更早，這是由于三元鋰電池正極材料的熱穩定較差，并且隨著三元鋰電池內部鎳含量的增加，導致其熱穩定性下降，熱失控觸發溫度更低。此外,隨著電池荷電狀態（SoC)的增大，三元鋰電池熱失控的敏感性將會提高，電壓突變更快，危險性也變得越發突出。
(2)三元鋰電池更容易起火和熱失控蔓延。有研究表明，采用外部加熱方式觸發鋰離子電池單體熱失控時，外部加熱很難引燃磷酸鐵鋰電池，而三元鋰電池可自發引燃和噴射，且誘發三元鋰電池單體熱失控需要的熱量更少，另外，三元鋰電池不需要外部的氧氣就可以發生燃燒，這是由于三元鋰電池熱失控過程中其正極材料分解產生氧氣，加快了三元鋰電池內部的化學反應。相對于磷酸鐵鋰電池模組，三元鋰電池模組更容易發生熱失控蔓延，且發生熱蔓延速度更快，這是由于三元鋰電池熱蔓延過程產生的熱量更多。
（3）三元鋰電池熱失控會釋放更多的易燃易爆性氣體。有研究表明，單位容量的三元鋰電池熱失控產氣量是磷酸鐵鋰電池的2倍以上，因此，在一個受限的空間內，三元鋰電池熱失控產生的可燃性氣體更容易達到爆炸下限，增大了三元鋰電池發生火災、爆炸的風險。
基于三元鋰電池的上述特性，其在安全性方面需要更加嚴格的監管。因此，國家能源局綜合司2022年6月29日發布關于征求《防止電力生產事故的二十五項重點要求(2022年版) (征求意見稿) 》意見的函，其中提到中大型電化學儲能電站不得選用三元鋰電池、鈉硫電池，不宜選用梯次利用動力電池，選用梯次利用動力電池時，應進行一致性篩選并結合溯源數據進行安全評估。在國家政策的要求下，我國電化學儲能電站火災爆炸事故數量明顯下降，之后僅發生3起事故。在爆炸事故中，磷酸鐵電池發生的爆炸事故是三元鋰電池的兩倍左右，磷酸鐵鋰電池爆炸風險更值得關注，這是由于磷酸鐵鋰電池熱失控氣體的爆炸范圍更寬。

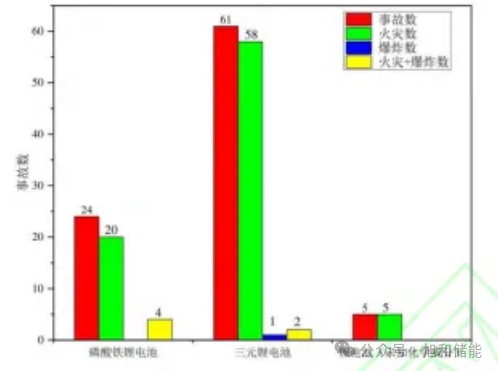

圖 事故中鋰離子電池類型分布
03
發生國家統計及原因分析
經統計，電化學儲能電站火災爆炸事故發生在韓國、美國、中國、澳大利亞、法國、德國、比利時、瑞典、英國、新加坡。由下圖可知，韓國最多，發生的事故數高達34起，占比統計數量37.8%?？赡茉蛴幸韵聨讉€方面：
2013年，韓國的儲能項目不足30個，韓國在其可再生能源證書獎勵政策激勵下，對儲能項目的大力推廣，在一定程度上催生了行業快速發展，截至2019年，韓國的儲能項目已經快速攀升至1490個。根據事故調查報告，電池缺陷、電機保護系統不良、經營環境不足、安裝疏忽、儲能系統管理不善是導致儲能電站事故的原因。電池自身的安全問題也是導致事故頻發的一個重要因素，韓國電化學儲能電站多選用三元鋰電池，這主要因為韓國各大電池企業以三元鋰電池為主流產品，根據中國能源網統計的25起韓國電化學儲能電站事故中，電化學儲能電站事故中的鋰離子電池均為三元鋰電池。與此同時，電池管理系統或預警系統存在缺陷，可能導致無法及時發現并處理異常情況。
在統計的事故中，美國共發生 25 起火災爆炸事故：其次是中國，共發生 13 起，歐盟國家共發生17起事故。從發生事故所用電池類型來看，美國一半以上的儲能電站事故使用的儲能電池為三元鋰電池，而中國和歐盟國家儲能電站大部分使用磷酸鐵鋰電池。從技術標準方面分析，德國、日本是在IEC/EN62619基礎上，根據自身國家的發展狀況進行補充，運用到本國，在儲能電池的機械安全要求較多，美國和加拿大采用UL 1973，UL 9540A等系列標準，對儲能電池環境測試和熱失控測試較全面, 中國目前采用是GB/T 36276、GB/T 34131等標準，中國標準更注意測試結果。
2023年，中國、美國、德國、韓國、日本為全球電化學儲能累計裝機的前五大國家，裝機規模也是影響美國事故多發的一個因素，儲能電站的規模越大，電池數量越多，排列相對密集，單個電池發生故障時容易引發連鎖反應，增加整體系統的安全風險，此外，大規模儲能系統的管理和監測難度也更大，需要更高效和精確的電池管理系統來避免過充、過放等問題。
圖 各國電化學儲能電站事故發生數
04
運行狀態統計及原因分析
電站分為建設、調試、運行和維護階段。系統集成、施工運維到安全管理等方面可能存在的缺陷也不容忽視。根據事故信息可知，韓國電化學儲能電站事故多數發生在充電中或充電后靜置過程中，電池長期在高電流密度下快速充電或低溫下充電，電池負極表面容易形成鋰枝晶，鋰枝晶的生長易刺破電池隔膜，導致電池內短路，進而引發火災、爆炸事故。由下圖可見，大部分的事故均發生在電化學儲能電站正常運行期間，事故數為72起，占統計事故總數的80.0%。此外，有研究表明，相對于不加連接方式，并聯方式會加速鋰離子電池熱失控蔓延，因此，需重點關注電化學儲能電站運行期間的電池狀態。運行期間的事故可能是由于以下原因：
(1)長期運行的累計效應：電化學儲能電站在運行期間，儲能電池會經歷成千上萬次的充放電循環，這種長期的循環會導致電池內部材料逐漸退化，電池安全性能遞減，從而增大電池熱失控的風險。
(2)高溫環境的影響：電化學儲能電站在運行期間，電池持續產生熱量，若電化學儲能電站的散熱系統設計不合理或運行期間出現故障問題，電化學儲能電站局部溫度可能會持續升高，高溫環境同時也會加速電池老化，多種不利環境降低了電化學儲能電站的整體安全性，增大了儲能電池的熱失控風險。
(3)系統負荷變化：電化學儲能電站在運行期間可能會面臨不同的負荷需求和工作模式，如頻繁的充放電、深度放電等情況，這些負荷變化會對電池系統造成更大的壓力和挑戰，進而增加了電化學儲能電站的故障與事故風險。
(4)預警系統的可靠性不足：電化學儲能電站的預警系統和安全保護措施在運行階段需要持續穩定地工作，預警系統的失效或誤報均可能引起事故。例如，電池在運行期間溫度持續上升，而預警系統發生故障，無法及時發現熱失控的早期跡象，進而導致電化學儲能電站故障演化為事故。因此，為了保證電化學儲能電站的安全運行，需加強對儲能電池系統的維護，定期檢查和更新設備，不斷完善預警系統。
(5)高SoC易導致過充：根據調查報告，約60%事故是在充電等待后發生，一方面，電池處于較高的SoC下易發生熱失控，當部分電池出現一致性差等缺陷時，容易出現過充現象。

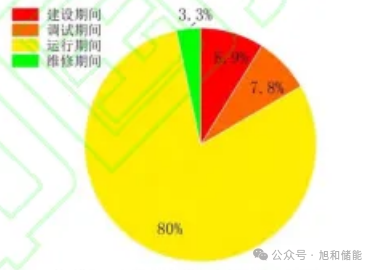

圖 電化學儲能電站狀態統計
05
事故致因統計及原因分析
電化學儲能電站的安全問題是系統性問題，事故的發生往往由多因素交互作用導致的。這些因素往往會導致鋰離子電池的三種濫用進而誘發鋰離子電池熱失控。本文將 90 起事故按照設備因素、環境因素及人為因素進行劃分統計。
設備因素主要來自電池本體和電機保護系統、冷卻系統絕緣性等，電池本體因素主要是由電池瑕疵和本體老化構成。由于儲能電池在制造過程遺留的瑕疵，比如在涂布工藝過程中金屬污染物顆粒的摻入、隔膜太薄、正負極流體邊緣毛刺等缺陷，都會導致電池的一致性變差，部分儲能電池選用梯次利用的動力電池，導致電池的老化問題日益凸顯；電機保護系統主要是在外部電力沖擊下，鋰離子電池保護裝置內多數元器件受損，導致鋰離子電池保護裝置內的直流接觸器爆炸；冷卻系統損壞后導致絕緣性降低，容易導致外短路，進而引發火災。此外火災前景，水噴淋裝置誤報觸發也可能導致電池系統外短路進而引發火災。
環境因素主要由于雨水滲入、周圍鍋樓房爆炸等原因，進一步引發鋰離子電池火災事故。
在已知的因素中，人為因素是導致電化學儲能電站事故的主要因素，在90起電化學儲能電站事故中,有38起事故的直接和間接原因是由人為因素導致,占比43.3%。相關原因如下：
(1)人員操作失誤：電化學儲能電站的工作人員可能缺乏相關的培訓，如誤操作、忽視安全規程等。這些失誤會導致儲能電池出現過充、過放或短路等安全問題。2018年8月某日，中國某市磷酸鐵鋰電池倉在施工調試過程中發生火災，事故是因為操作人員反接電池導致過充電。2024年4月某日，中國某市集裝箱磷酸鐵鋰電池模組發生火災，員工施工調試設備時誤操作致使消防水泵動作，引發高壓細水霧滅火系統噴水，造成電池組內磷酸鐵鋰電池遇水短路故障。
（2）安全管理體系不健全：目前，各國正不斷完善電化學儲能電站的各個階段的法律法規，隨著儲能技術的發展，缺乏有效的安全管理體系和監管機構，將導致員工忽視安全管理問題。例如，國家能源局綜合司發布的《關于加強電化學儲能電站安全管理的通知》中提出，業主(項目法人)是電化學儲能電站安全運行的責任主體，要將納入備案管理的電化學儲能電站安全管理納入企業安全管理體系，健全安全生產保證體系及監督體系。建在高山、沿海地區的EESSs如果管理不善，水分、粉塵、鹽水等不斷侵入電池系統，將導致電池系統絕緣性不斷降低，可能引發火災。在設計階段，EESSs就應建立綜合管理體系。
(3)應急響應不及時：發生緊急情況時，若操作人員缺乏有效的應急響應和處理能力，可能會擴大事故。例如,北京“4.16”電化學儲能電站爆炸事故中，員工缺乏應急演練，采用干粉滅火劑撲救南樓的火災，不能及時撲滅初期火災，導致南樓火勢增大。南樓熱失控氣體通過電纜溝輸送至北樓，這些可燃氣體在北樓遇到電火花發生爆炸。
(4)安全意識不足：操作人員和管理人員的安全意識不足，可能會導致人員對潛在安全風險的忽視。例如，部分事故中，儲能電池發生電池組漏液、過熱、冒煙等現象操作人員并未及時消除熱失控早期的安全隱患。
