中國儲能網訊：近日，中國電力企業聯合會發布了24個電化學儲能行業創新與應用典型案例，旨在進一步推動行業安全高質量發展，發掘總結并交流推廣成功經驗和有益做法，發揮典型引領作用。今天我們推出第二十三個典型案例——“三峽烏蘭察布新一代電網友好綠色電站示范項目”。相關案例集還將在2025年3月27日舉辦的“第三屆中國儲能大會”上發布，敬請關注。
三峽烏蘭察布新一代電網友好綠色電站示范項目
三峽陸上新能源投資有限公司
一、項目簡介
經國家能源局和內蒙古自治區政府同意，自治區能源局于2020年10月批復三峽集團建設三峽烏蘭察布新一代電網友好綠色電站示范項目（以下簡稱“示范項目”）。示范項目位于內蒙古烏蘭察布四子王旗境內，場址范圍約950km2，總裝機容量為200萬kW，包括風電170萬kW、光伏發電30萬kW，配套儲能55萬kW×2h，共分為4個風光儲單元，配套建設4座升壓儲能一體化站和1座智慧聯合集控中心。
二、解決方案
根據《內蒙古自治區能源局關于開展“源網荷儲一體化”示范有關事項的復函》（內能電力函〔2020〕559號），內蒙古自治區能源局同意按照《烏蘭察布源網荷儲一體化綜合應用示范基地方案》（以下簡稱《方案》）開展工作，《方案》明確烏蘭察布市源網荷儲一體化示范共分為4個部分建設。其中，“三峽烏蘭察布新一代電網友好綠色電站示范項目”屬于烏蘭察布市源網荷儲一體化示范子項目，該項目瞄準地區負荷高峰期電力供應緊張和風光新能源電站自我消納利用水平低兩大問題，探索構建新型電力系統新路徑。
本項目以技術創新為突破，著力解決行業瓶頸問題，從“可測”“可控”“可調”“可支撐”4個層面實現“新能源+規?；瘍δ堋眻稣緦雍驼救簩拥挠袡C協調，開發統一標準的一體化集控平臺，通過“4個核心技術+1個集控平臺”的“4+1”模式，實現示范項目的“全面可觀、精確可測、高度可控”。
（1）“可測”為大規模區域風光功率聯合預測技術。通過“數值天氣預報雙層修正+時空耦合預測+云團運動多時空尺度監測”，大幅度提升多時間尺度預測能力和預測精度，解決了數值天氣預報時間空間分辨率不足、現有“一場一測”模式限制區域場群功率預測精度、局地氣象環境與云團生消形變影響下的光伏發電功率短時快速劇烈波動等問題。

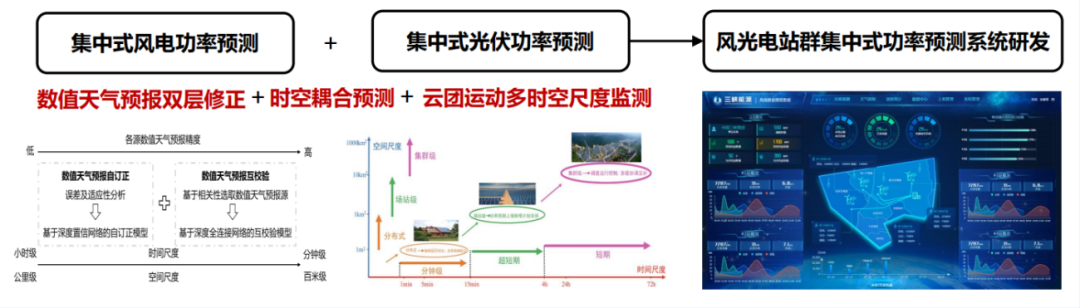

圖1 場站群集中式預測方法示意圖
（2）“可控”為風光儲場站協同優化控制與保護技術。在自動電壓控制（AVC）方面，提出風光儲場站自動電壓控制方法，實現無功協調快速控制，調節時間由120s降低到60s以內，保障電網電壓質量合格。同時，研制了新能源匯集場站保護裝置，保護動作時間由500ms降低至40ms以內；在自動發電控制（AGC）方面，提出風光儲場站有功實時控制方法，指令跟蹤穩態偏差不超過±2%額定功率，場站分鐘級有功功率變化最大幅度由10%降低至5%，最大限度降低棄風棄光。

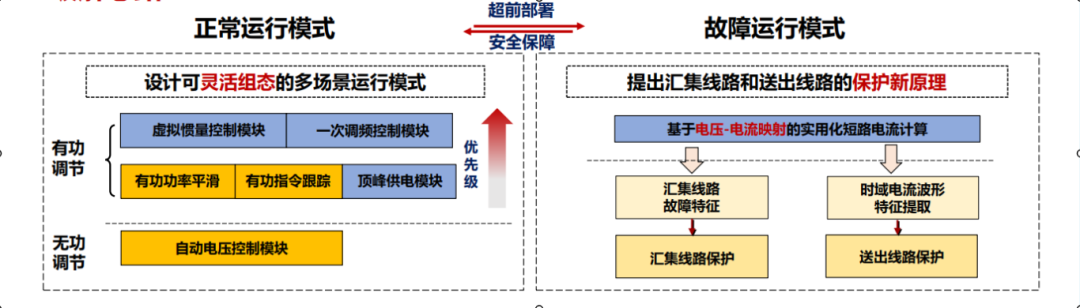

圖2 場站實時控制保護示意圖
（3）“可調”為風光儲場站群“網-源”協調關鍵機制。在時間維度方面，建立風光儲場站群多時間尺度協同優化調控模型，將新能源電站調度運行模式由單一拓展為多元，時間尺度由常規實時控制拓展為日前計劃-日內滾動-實時協調；在空間維度方面，設計含離線學習與在線決策的風光儲場站群優化調控快速求解算法，求解時間由分鐘級降低到秒級，實現了風光儲場站群有功/無功功率指令的快速精準分配與優化計算，在空間上實現風光儲場站之間協同。

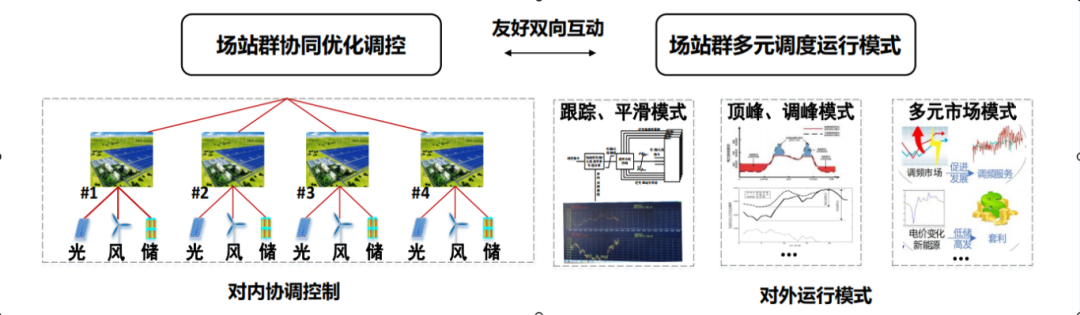

圖3 “網-源”協調關鍵機制示意圖
（4）“可支撐”為新能源快速一次調頻和虛擬慣量支撐技術。在電氣量測量方面，提出基于二次擬合的短時延頻率測量方法，突破了傳統算法只能測量5Hz以下的低振蕩頻率相量的限制；在頻率主動支撐控制方面，構建了考慮通信延時與控制精度的優化模型，將一次調頻響應時間由1s降低到300ms，實現了對頻率支撐功率的精細化控制；在頻率主動支撐能力在線評估方面，設計了基于能量視角的場站等效調頻參數估計方法，等效慣量及等效調差率在線估計誤差均小于5%。

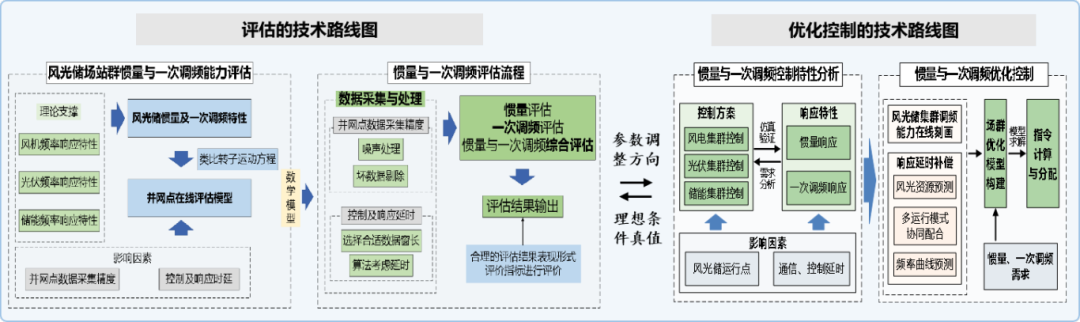

圖4 場站群頻率主動支撐示意圖
（5）統一標準的一體化集控平臺。本項目通過集控數據模型標準化技術研究、大數據及人工智能平臺關鍵技術研究、基于中臺技術的業務平臺架構研究、高級應用的敏捷構建技術研究及集控平臺系統安全研究，構建了統一標準的一體化集控平臺，實現了自主、安全、標準、智能、開放五大指標。集控平臺是源網荷儲調控管理業務的載體，是保障新能源監控運維系統高效運行和可持續發展的基礎。

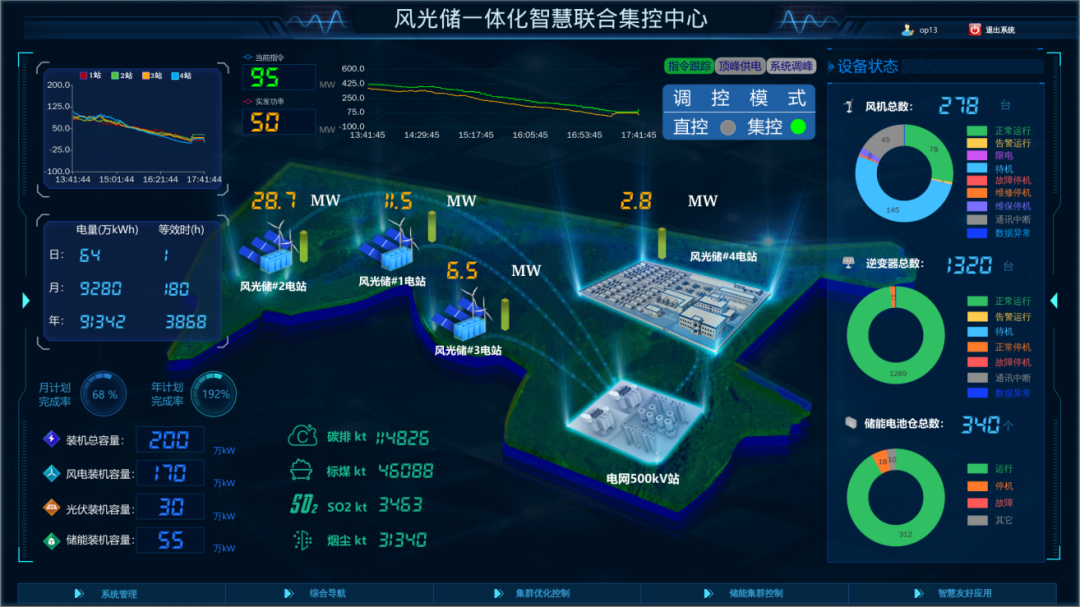

圖5 一體化集控平臺示意圖
三、關鍵點與創新點
常規新能源電站因無儲能或者儲能配比低，導致其發電出力的隨機性、間歇性和波動性等問題突出，并網友好性較差。針對該問題，示范項目著力建設電網友好型新一代“新能源+儲能”電站，從“儲能規模配置”以及“一體化智慧集控”兩方面進行創新，率先探索新能源電站的友好并網路徑，其中“儲能規模配置”是示范項目實現并網友好的物理基礎，而“一體化智慧集控”則是實現并網友好的途徑手段。
（一）儲能技術創新
大規模新能源發電的間歇性和波動性是嚴重威脅電站安全穩定運行的主要因素，并且變流器與電網的相互作用也會導致出現次同步諧振等穩定性問題。為解決上述問題，示范項目開展了新型STATCOM（靜止同步補償器）集成儲能系統技術創新，幫助大規模新能源電站實現動態無功功率補償、電池儲能接入以及次同步振蕩抑制等綜合控制功能，提高大規模新能源電站并網的安全穩定性。
創新點1：在“儲能規模配置”方面，本項目配置儲能55萬kW×2h，約占風光總裝機容量的27.8%。通過優化儲能充放電策略，有效彌補新能源波動大、間歇強等問題，降低一體化電站整體出力的不確定性，增加新能源的有效出力時長，該項目為當期全球儲能容量最大的風光儲一體化電站。
創新點2：利用大規模儲能的快速響應特性，參與一次調頻，縮短一次調頻的調節時間，實現對電網頻率的快速支撐。
創新點3：基于國產定制化大容量IGCT（集成門極換流晶閘管）功率器件和新型多電平功率變化技術，提出了能夠集成STATCOM功能和儲能電池功能的大容量STATCOM集成儲能系統技術方案，提出了STATCOM集成儲能系統與大規模新能源電站的協調運行控制策略，實現大規模新能源電站并網系統的安全穩定運行。
（二）一體化智慧集控創新
創新點1：在一體化智慧集控方面，本項目創新研發了風光儲一體化智慧聯合集控系統，在內蒙古自治區能源局、內蒙古電力集團的支持下，該項目未采用電網調度主站直接控制的方式，由電網下達總指令至風光儲一體化集控平臺，然后由平臺進行分配，保障本項目可在毫秒級范圍內達到一體化協調控制。
創新點2：示范項目通過使用風光儲一體化集控系統，可將間歇性新能源電力轉變?yōu)榭煽康母叻灞Ｕ想娏ΑＴ陧敺迥芰Ψ矫?，示范項目的頂峰供電能力約等效于一臺60萬kW級火電機組連續提供2h可靠供電，具備“類火電”功能，緩解了高峰時段電力緊張問題，最大化提升新能源消納水平。
創新點3：在商業模式方面，本項目以“風光儲一體化”的市場主體身份，公平參與蒙西電力市場交易，主動響應電能量、輔助服務等市場價格信號，示范項目是目前內蒙古地區儲能系統調用次數最多、頂峰支撐能力最強的風光儲一體化電站。

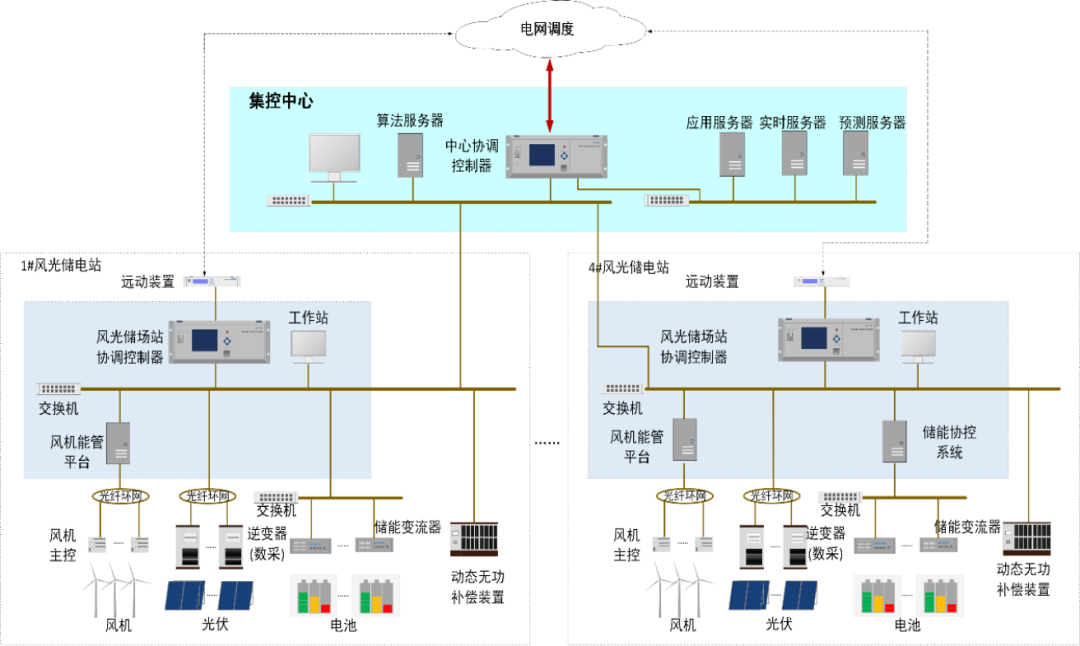

圖7 示范電站風光儲一體化控制架構示意圖
四、實際成效
（一）項目建設情況
示范項目整體于2024年3月31日并網發電，其中：示范項目一期4號站于2021年12月底先行建成，現已安全穩定運行超900天；二、三期1、2、3號站于2024年6月底實現全容量發電，共投運278臺風機，1320臺光伏逆變器，340套儲能電池倉。
（二）發電及儲能系統運行情況
截至2024年6月30日，示范項目已累計發電35.32億kWh；儲能系統已累計調用1117次，其中充電609次、放電508次，共計充電5405.36萬kWh，放電4518.14萬kWh。風力發電機組平均年利用小時數為2087h，設備平均可利用率達99.62％；光伏發電全年可利用小時數為1563h，平均可利用率達99.9％，有力保障了地區清潔能源的可靠供應。
（三）主要功能實踐情況
示范項目的電網友好功能通過了長周期、全場景實際運行工況的考驗，其風、光、儲各場站一體化協同運行高效，在大規模儲能的幫助下，實現了指令跟蹤、頂峰供電、系統調峰、最大化消納、功率平滑、一次調頻/虛擬慣量六大電網友好功能，各項指標均已達到設計水平并超過現行標準。
以頂峰供電功能為例：根據地區電網的負荷特點，當?shù)卦缤砀叻屙敺逍枨缶薮螅?jīng)實際運行驗證，示范項目具備良好的頂峰供電能力，截至2024年6月30日，儲能系統頂峰供電277次，累計持續頂峰供電時長537.6h，累計頂峰放電量2574.23萬kWh，為烏蘭察布地區用電高峰提供穩定的供電保障，極大緩解了電力供應緊張問題。
五、經濟效益及推廣前景
2022年6月1日，示范項目正式以一體化項目身份參與電力現貨市場交易，其交易電價對比見表1。

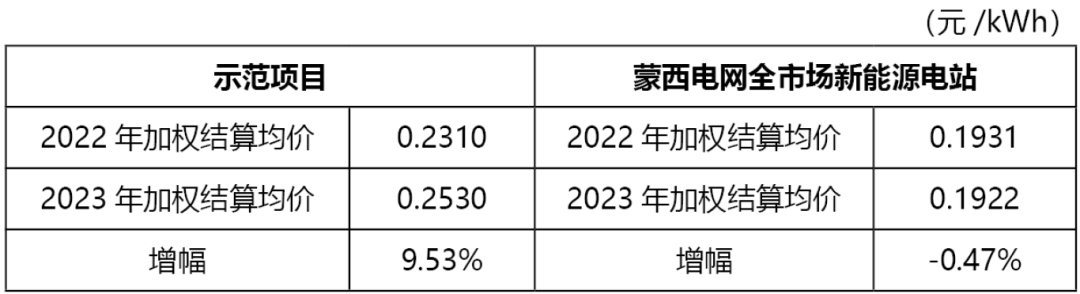

表1 示范項目與蒙西電網市場新能源電站2023年結算電價對比
由表1可知，示范項目2022年結算均價較蒙西電網全市場新能源電站高0.0379元/kWh；2023年結算均價較蒙西電網全市場新能源電站高0.0608元/kWh；示范項目2023年加權結算均價較2022年增加0.022元/kWh，增幅達9.53%，具備良好的經濟效益。同時，示范項目提高了新能源的利用效率、增強了系統穩定性與可靠性、提升了新能源場站并網友好性、探索了風光儲一體化運行模式，具有顯著的示范效益和推廣價值。
六、團隊介紹
團隊成員包括三峽陸上新能源投資有限公司、三峽新能源四子王旗有限公司十名拔尖級技術專家，涵蓋電機工程、電力生產、數字化等多個領域，在電化學儲能技術創新、工程建設及安全運維等方面具有豐富的實踐經驗以及較強的技術水平。團隊成員承擔了多項國家重點研發計劃、國家發展改革委攻關項目、省級“揭榜掛帥”科研項目及三峽集團重點科研項目。近年來，團隊成員取得的部分成果列入能源領域首臺（套）重大技術裝備清單，并多次獲得省政府科學技術進步獎、中國電機工程學會電力科學技術進步獎等省部級獎勵。
