1 研究背景
2023年7月11日,習近平總書記在中央全面深化改革委員會第二次會議上強調，要深化電力體制改革，加快構建清潔低碳、安全充裕、經濟高效、供需協同、靈活智能的新型電力系統，更好推動能源生產和消費革命，保障國家能源安全。從新型能源體系的內涵和要求來看，新型能源體系建設的出發點和落腳點仍是能源安全問題。傳統以交流電力系統穩定為主的安全問題逐步演化為由電力供應安全、系統安全穩定、非常規安全組成的“三位一體”的安全問題。
2 研究意義
甘肅新型電力系統的構建具有特殊性。甘肅電網作為西北電網的“總樞紐”，與陜、寧、青、新四省直接相連，在西北區域電力系統中起到關鍵作用。同時，甘肅在我國新型電力系統體系構建過程中“重基地”的戰略定位以及西電東送特高壓工程中的關鍵地理位置，決定了甘肅電力系統的規劃、建設和運行直接關系到全國能源安全供應。隨著新能源快速發展，特（超）高壓直流骨干網架建設加速，大規模電力電子化、數字化、互動式設備的接入給甘肅省電力系統帶來電力電量平衡、大電網暫態穩定、極端事件彈性三大典型難題，進而引發電力可靠供應、安全穩定運行和非常規安全等三大安全問題。以甘肅電力系統為例，研究省級新型電力系統構建進程中安全風險問題及應對措施，對全國新型電力系統建設與高比例新能源下電網安全穩定運行具有參考意義。
3 重點內容
3.1 雙碳目標下甘肅應對措施
1）電源結構清潔低碳。
甘肅加速完成以煤電為主向以風光新能源為主體電源的根本性轉變。自2015年至今，甘肅省新增裝機4320萬千瓦，其中新增新能源3630萬千瓦，新能源裝機占比由40.1%提升至61.3%，新能源利用率由63.3%提升至95.6%。

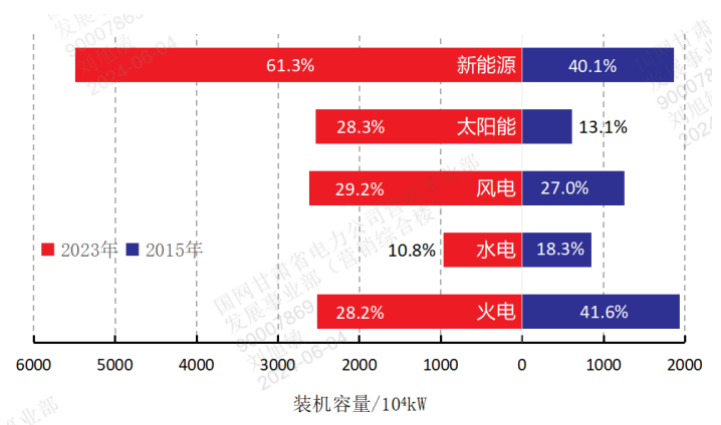

圖1 2015年與2023年甘肅各類電源裝機容量
2）電網形態互聯互通。
甘肅電網作為西北電網的總樞紐，通過19回750千伏線路與陜西、寧夏、青海、新疆四省聯通，通過1條特高壓直流輸電線路輻射全國，跨省區輸電能力較十年前增長7倍。有效發揮了甘肅電網在全國新型電力系統建設中“大送端”作用、在西北區域電網中“跨省平衡互濟”作用。祁韶特高壓直流累積外送電量超過1500億千瓦時，有力支撐華中地區電力供應與電力結構轉型。
3）調節電源靈活可靠。
為保障電力供應的安全性，甘肅省克服水電資源受黃河流域防洪、防凌要求限制，調節受限的自然稟賦條件，深化火電靈活性改造、大力投資新型儲能建設。目前，省內煤電機組平均調峰深度達到67%，創造調峰空間超過1600萬千瓦；電化學儲能投產總?cè)萘?13萬千瓦，晚高峰提供電力支撐能力207萬千瓦，有效緩解了尖峰負荷對系統運行的壓力。
4）監控系統準確高效。
甘肅省針對新能源帶來的不確定性，在源、網、儲三側協同推進先進預測、調控技術的應用，建成國內首套千萬千瓦級風電場光伏電站集群控制系統、首套全功能新能源場站全景監控系統、首套電化學儲能協調控制系統，新能源預測時長拓展至10天，準確率超過90%，實現了儲能設施與風電、光伏等電源的協調控制。
5）市場引領源荷互動。
甘肅省作為首批電力現貨市場建設試點地區之一，已建成空間上涵蓋省內、省外，時間上覆蓋中長期、日前、實時的全方位電力交易體系，交易品種位居全國首位。同時，通過市場化電價機制引導用戶用電行為，將最大負荷由晚高峰轉移至午間谷段；建成新型電力負荷管理系統，注冊最大需求響應能力153萬千瓦。
3.2 雙碳目標下甘肅面臨的挑戰
1）新能源波動無序，電力供應充裕性面臨挑戰。
甘肅省新能源裝機占比已高達61.3%，新能源“有電量、無電力”的特點越發突出，難以實現對電力充裕供應的支撐性作用。2023年新能源最大出力2101萬千瓦，是最大負荷的107%，最小出力僅11萬千瓦。預計2030年，在“極熱無風、晚峰無光”情景下，省內電力缺口可能會超過500萬千瓦；在風光大發情景下，電力盈余將超過2400萬千瓦。在全國煤電退減場景下，未來電力供應安全面臨較大風險。
2）新能源滲透率提高，系統控制穩定性面臨難題。
①河西交流斷面運行穩定性問題。西北聯網通道由甘肅河西敦煌變、莫高變、酒泉變、河西變與青海魚卡變等“四魚”斷面組成，受制于吉泉直流故障或“四魚”某一通道同桿故障后青海海西地區低電壓問題，甘肅河西新能源外送量與青海海西、新疆和吉泉直流外送電量相互制約，此消彼長。隨著新能源接入總量的爆發式增長，海西電壓穩定問題將長期存在，新能源大規模受限問題可能再次出現。
②直流送端近區新能源暫態過電壓問題。特高壓直流輸電系統故障或近區交流電網短路故障時，會引起交流電網暫態過電壓偏大，引起新能源場站高壓脫網風險。新能源出力與直流輸送能力呈“蹺蹺板”關系，對新型電力系統大規模直流輸電及新能源廣域消納帶來挑戰。

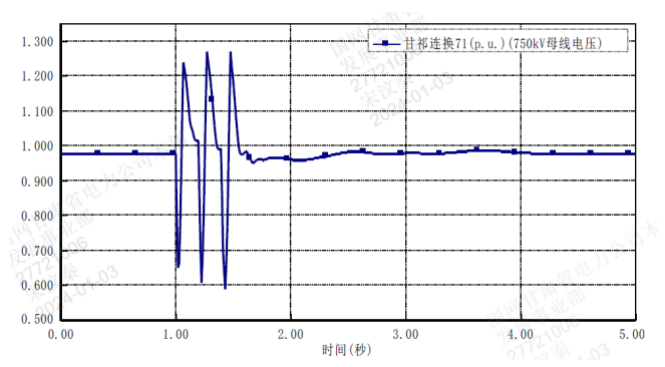

(a)祁連山換流站交流母線電壓幅值

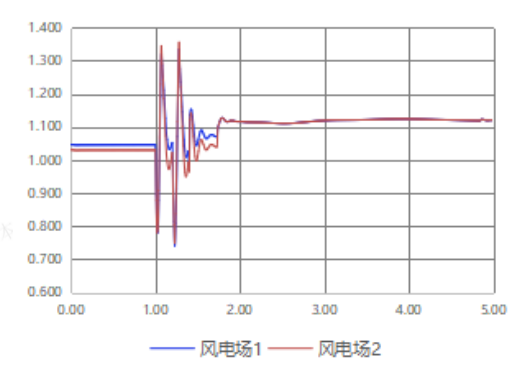

(b)近區部分風電場交流母線電壓幅值
圖2 祁韶直流換相故障下交直流系統特性
③電流超標與短路比過低雙向矛盾。甘肅新能源裝機集中在河西地區，常規電源支撐薄弱，部分直流近區新能源短路比低于2.0。同時，為滿足新能源上網，河西地區750千伏公網變電站增多、網架結構越來越緊密，導致部分公網變電站的短路電流接近或超過母線開關的遮斷容量。新能源滲透率提升導致短路電流超標與系統短路比過低雙向矛盾，給新能源進一步發展帶來難題。
3）輸電通道密集，非常規安全風險隱患大。
甘肅狹長地形形成多處密集輸電通道，總長超一千三百公里。特別是吉泉、天中、祁韶3條特高壓直流輸電線路并行515公里。局部惡劣天氣、地質災害及外力破壞等可能引起三大直流同時閉鎖，引發西北電網頻率失穩，進而對全國電力系統的運行帶來嚴重影響。同時，密集通道承載大量數據傳輸和共享任務，惡意入侵或攻擊可能造成時空協同的故障，形成跨越信息域與電力域的連鎖故障。
3.3 應對雙碳目標新型電力系統發展舉措
1）電力供應充裕性安全問題應對措施。
①持續加快煤電等支撐性電源建設。
②充分發揮儲能調節作用。
③深挖需求側響應能力。
2）電力系統穩定性安全問題應對措施。
①強化省間互聯樞紐電網。
②優化省內網絡拓撲結構。
③提升電網穩控系統功能。
④推進分布式調相機建設。
⑤開展構網型風機試點應用。
3）非常規事件安全問題應對措施。
①構建密集通道安全防范體系。
②完善網絡安全防御機制。
4 結論
本文以甘肅為例，從電力充裕性風險、安全穩定性風險、非常規安全風險等方面，分析了電力系統安全運行方面存在的主要問題和管控成效。
1）為應對新能源出力波動對電力供需調節帶來的挑戰，應加強煤電、新型儲能、抽水蓄能等靈活性調節資源建設，提升新能源預測技術。
2）為應對安全穩定問題，應持續加強交流骨干網架建設、實施直流近區風電風機高電壓穿越改造和調相機建設，加強新能源集群控制等系統建設，試點風電場自同步構網型風機改造，提升頻率、慣量支撐能力，減少新能源脫網事故發生。
3）為降低自然災害、外部破壞和輸電線路密集通道帶來的風險，應強化各類氣象和自然災害預警，加強應急響應能力建設，實現密集通道全程監控。為防范電源側和電網側的網絡攻擊，應推動網絡安全監控裝置全覆蓋，打造網絡安全技術防御體系。
