摘要：鋰硫電池因出色的理論容量和能量密度被認為是下一代最具潛力的儲能體系之一，但其商業化仍受限于可溶性多硫化物在電解液中的穿梭效應。在隔膜上涂覆金屬有機框架材料(MOFs)是進一步提高鋰硫電池性能的有效手段。綜述了MOFs及其復合材料對鋰硫電池隔膜的改性作用；闡述了MOFs及其復合材料改性隔膜對穿梭效應的抑制策略，并提出了修飾鋰硫電池隔膜需要解決的問題和發展前景。
關鍵詞：金屬有機框架材料；鋰硫電池；改性隔膜；抑制穿梭效應

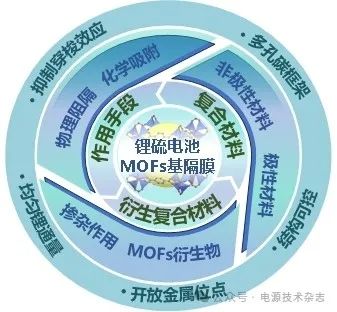

圖1 MOFs基隔膜在鋰硫電池中的應用
鋰硫電池具有較高的理論比容量(1 675 mAh/g)和比能量(2 600 Wh/kg){Bruce, 2011 #1}[1]，且正極活性物質硫的成本低、天然豐度高、環境友好，因此鋰硫電池是極具發展?jié)摿Φ男乱淮鷥?chǔ)能電池[2]。目前，鋰硫電池仍面臨鋰枝晶穿刺、穿梭效應等挑戰，同時，硫和多硫化鋰(LiPSs)的密度差造成電極反應體積變化大、電活性物質易溶于電解質溶液等問題，限制了鋰硫電池的商業化進展[3]。隔膜作為鋰硫電池的關鍵部件之一，起到阻隔正負極并防止短路的作用，傳統的鋰硫電池隔膜主要為聚烯烴材料，如聚丙烯(PP)、聚乙烯(PE)等，但聚烯烴隔膜的孔隙過大，高電流密度下無法抑制穿梭效應，嚴重影響鋰硫電池的長循環壽命及倍率性能[4]。研究表明，金屬有機框架材料作為隔膜正極側修飾層能有效提升Li+傳輸效率和電解液親和力，不僅能抑制可溶性LiPSs在有機電解液中的穿梭，還能減緩鋰枝晶生長[5]。
金屬有機框架材料(MOFs)以其高度有序的多孔框架、大比表面積和離子選擇特性在鋰硫電池中應用廣泛。作為鋰硫電池隔膜正極側修飾材料，MOFs可通過孔徑調控物理阻隔LiPSs穿過隔膜，也可通過結構中極性官能團和開放金屬位點的吸附及配位作用，化學限制LiPSs的穿梭，因此MOFs能夠有效抑制穿梭效應；另外，MOFs中的開放金屬位點可催化加速LiPSs轉化反應動力學，提高鋰硫電池的循環穩定性和倍率性能[6]。
如圖1所示，本文綜述了MOFs材料基于物理限制及化學吸附作用對鋰硫電池隔膜的改性作用，并從材料結構尺度方面，概述了MOFs及其衍生物對抑制鋰硫電池穿梭效應的影響，最后提出了MOFs改性鋰硫電池隔膜在應用領域面臨的挑戰和發展前景。
1 MOFs材料對鋰硫電池的隔膜改性
1.1 基于MOFs物理限制作用的隔膜改性
MOFs材料改性隔膜的物理限制作用包括物理吸附和物理屏障作用，物理吸附又稱范德華吸附，借助吸附物與吸附劑的分子間作用力實現，高孔隙率和比表面積的MOFs材料可以提高吸附效果[7]。Han等[8]對鋯基UiO-66進行的N2吸附-脫附分析表明，UiO-66存在大量2 nm以下微孔，1 418 m2/g的高比表面積和0.588 cm3/g的高總孔體積有利于物理吸附LiPSs。在吸附實驗中，加入U(xiǎn)iO-66后的Li2S6溶液僅在2 min內由黃色變?yōu)闊o(wú)色，證明UiO-66對LiPSs的有效吸附。
長鏈LiPSs(Li2S4-8)的直徑為0.51～0.68 nm，Li+直徑為0.12 nm[9]，而市售聚烯烴隔膜的孔徑一般為30～300 nm，無法有效抑制LiPSs的穿梭[10]。因此，有必要借助MOFs材料的物理限制作用，將孔徑較小的MOFs涂覆于隔膜正極側，使得可溶性LiPSs被限制在正極側而不穿過隔膜，同時允許尺寸較小的Li+通過。Chen等[11]以鈷基FJU-88為前驅體，采用真空過濾法制備了孔徑為0.9 nm的一維FJU-90/PP隔膜。圖2(a)中，F(xiàn)JU-88引入配體分割重構成FJU-90，圖2(b)的孔徑分布曲線表明，MOFs孔徑大幅減小至0.9 nm，滲透實驗也證明FJU-90/PP在阻斷LiPSs擴散方面表現優異。

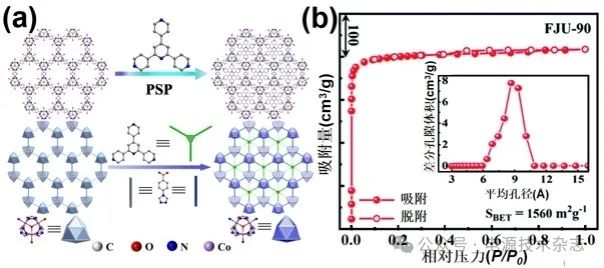

(a)FJU-88和改性后FJU-90的結構示意圖 (b)FJU-90的N2吸脫附等溫曲線，插圖為相應孔徑分布曲線[11]
圖2 MOF結構示意圖及吸脫附曲線
Li等[12]比較了幾種MOFs和碳納米管的孔徑大小和化學結構，探究孔徑及結構對穿梭效應的抑制效果，發現孔徑大小并非影響MOFs物理吸附性能的唯一因素，MOFs顆粒的堆積密度和堆積形態也極為關鍵。大小原子合理排布能夠形成結構致密的MOFs中間層，不僅可以顯著增加平滑晶界的化學穩定性和相容性，還能降低界面電阻，提升鋰硫電池的循環穩定性[13]。
綜上分析，利用物理限制作用抑制LiPSs的穿梭效應主要采用調控MOFs孔徑大小、調節顆粒堆積密度和堆積形態的方法。大小原子合理排布的致密結構起到提升界面接觸效果，降低界面電阻和提高鋰硫電池化學穩定性的作用。但物理限制作用效果有限且易飽和，而通過形成化學鍵的化學吸附作用更強，因此一般結合MOFs的物理限制和化學吸附效應協同抑制穿梭效應。
1.2 基于MOFs化學吸附的隔膜改性
化學吸附主要取決于LiPSs與MOFs表面原子間的電子轉移、交換所產生的化學鍵合力，包括靜電相互作用和Lewis酸堿相互作用[13]。MOFs中極性官能團(-OH、-NH2、-COOH等)上帶負電原子(如O、N等)，能與LiPSs中的Li+靠靜電作用形成離子鍵，Lewis酸性的開放金屬位點能與帶負電的Sn2－ (4≤n≤8)形成配位共價鍵，并作為吸附中心催化長短鏈LiPSs的轉化[7]。
Jarrín等[14]探究了LiPSs與鋯基UiO-66活性位點間的分子相互作用，由于UiO-66中有機配體上攜帶-OH極性官能團，LiPSs能依靠Li-O靜電相互作用吸附在UiO-66上，開放金屬位點通過促進LiPSs的電荷轉移到金屬位點上，對長鏈LiPSs (Li2S4-8)的吸附作用更強。
帶負電荷的極性磺酸基團-SO3H和磺酸鋰基團-SO3Li不僅能吸引加速Li+的傳導，抑制鋰負極的腐蝕和枝晶生長，還可通過靜電排斥作用阻隔同帶負電荷的LiPSs穿過隔膜[15]。例如，與原始的UiO-66和雙磺酸鋰UiO-66(SO3Li)2相比，密集接枝-SO3Li的UiO-66(SO3Li)4/PP隔膜電負性更強，Li+通量和離子電導率更高[16]。然而，磺酸基團的位阻較大，可能會降低MOFs的結晶度，同時，含磺酸MOFs的不同結構也尚未明確，因此直接合成含磺酸的高結晶度MOFs并用于鋰硫電池并不常見[17]。

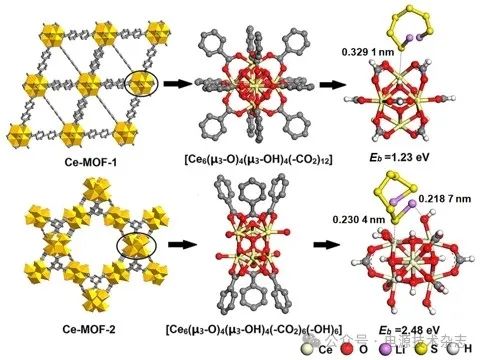

Hong等[18]設計了兩種不同配位節點的Ce-UiO-66-NH2，如圖3所示，Ce-MOF-2中的六核Ce(IV)團簇被6個羧基配位，剩余6個不飽和配位點能吸附更多LiPSs。Lewis酸性的Ce4+與軟Lewis堿性的Sn2－發生強相互作用，吸附并催化LiPSs轉化，加快LiPSs的氧化還原反應動力學，抑制穿梭效應，減小活性物質損失。
圖3 Ce-MOF-1和Ce-MOF-2的結構、金屬節點和Li2S6吸附位點[18]
綜上，化學吸附作用主要取決于LiPSs與MOFs配體中官能團的靜電相互作用力及MOFs中開放金屬位點的Lewis酸堿相互作用力。-OH、-NH2、-COOH等極性官能團中的帶負電原子與LiPSs中的Li+依靠靜電引力形成離子鍵，帶負電荷的-SO3H和-SO3Li依靠靜電斥力排斥LiPSs的同時，還能加速Li+在隔膜上的傳輸。MOFs中的開放金屬位點通過Lewis酸堿相互作用化學吸附LiPSs并催化其轉化。
2 MOFs復合材料對鋰硫電池隔膜的改性
為解決MOFs晶體顆粒的機械脆性和弱化學穩定性問題，研究者常將MOFs與多種材料復合，按極性可分為非極性和極性復合材料。MOFs復合的非極性材料多為多孔碳材料，也包括少部分高分子聚合物，主要是提升復合隔膜的熱穩定性與機械強度。極性復合材料則通過暴露的極性官能團進一步抑制穿梭效應，同時提高復合隔膜的電解液親和力[19]。
2.1 基于MOFs與非極性材料復合的隔膜改性
參與MOFs改性的非極性復合材料多為結構穩定的柔性多孔碳材料，少部分為高熱穩定性和高機械強度的聚合物[20]。常見復合碳材料有石墨烯、氧化石墨烯、super P和碳納米管等。除石墨烯表面可修飾官能團和雜原子，氧化石墨烯攜帶含氧官能團外，大部分為非極性碳材料。
MOFs復合多孔碳一方面增強復合隔膜對LiPSs的物理阻隔能力，另一方面提高復合隔膜的孔隙率，孔隙率高有助于改善隔膜對電解液的吸收能力和分布情況[21]。三維多孔結構的碳材料能使MOFs均勻分布，借助其表面固定能力和三維交聯網絡，可提升復合隔膜的機械穩定性并均勻鋰通量，互連多孔網絡結構形成的Li+雙通道能進一步提升Li+電導率[22]。Bai[23]等采用原位合成法過濾制得HKUST-1復合氧化石墨烯的MOF@GO隔膜[圖4(a)]。氧化石墨烯與MOF交聯構成的三維孔道包含高度有序的微孔，孔徑約為0.9 nm[圖4(b)]，遠小于LiPSs粒徑。負載MOF@GO隔膜的鋰硫電池在0.5 C時的初始放電比容量為1126 mAh/g，并達到1 C下循環1 500次的高循環穩定性。
復合非極性材料的MOFs基隔膜，其鋰硫電池長循環性能優異，但一些較厚的碳基襯底仍可能限制Li+的有效傳輸，材料復合時加入的導電添加劑和粘合劑也會降低鋰硫電池的能量密度。過薄的復合隔膜在防止鋰枝晶穿刺和熱穩定性方面存在劣勢，但薄隔膜有利于提升復合隔膜的電解液潤濕性和離子電導率，在降低鋰硫電池內阻的同時，增強倍率性能及循環穩定性。

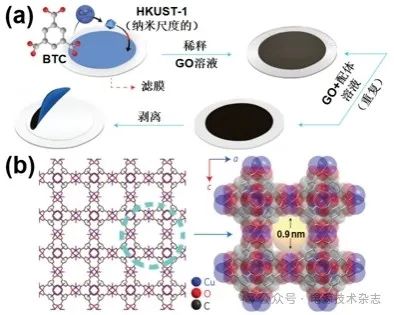

(a)MOF@GO隔膜的制備工藝示意圖 (b)HKUST-1微孔晶體結構示意圖[23]
圖4 隔膜制備工藝圖和MOF結構示意圖
綜上所述，MOFs復合的非極性材料主要提升了復合隔膜的柔性與結構穩定性，特殊三維結構的碳能借助其表面固定能力均勻鋰通量，與MOFs形成的三維交聯網絡能進一步提升Li+電導率。但非極性材料對LiPSs的物理限制作用通常較弱且易飽和[13]，只通過弱物理效應限制極性LiPSs穿梭將導致鋰硫電池在高硫負荷下難以保持循環穩定性[24-25]。因此，復合極性材料成為新的選擇。
2.2 基于MOFs與極性材料復合的隔膜改性
與MOFs復合的極性材料有金屬化合物、二維層狀過渡金屬碳化物/碳氮化物MXene和陰離子團簇多金屬氧酸鹽POM等。
極性金屬化合物對LiPSs表現出優異的電催化性能和較強的化學吸附能力。Xie等[19]采用化學氣相沉積法合成鈷基MOF復合氮摻雜碳納米管CNT/N-Co三維納米復合材料后，在表面負載TiO2納米顆粒以制備CNT/N-Co@TiO2復合隔膜(圖5)。極性組分TiO2對LiPSs的吸附、催化作用能有效抑制穿梭效應，防止因LiPSs在正極側的堆積，影響Li+傳輸。盡管金屬化合物有較強的LiPSs吸附力，但離子電導率、催化效果、孔隙率和比表面積不及MOFs衍生的金屬化合物。

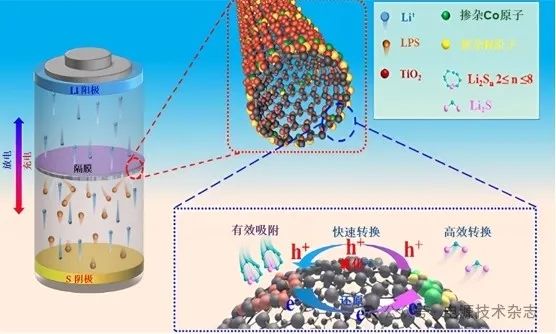

圖5 CNT/N-Co@TiO2納米復合材料結構及催化原理示意圖[19]
MXene具有優異的Lewis酸性表面以及對LiPSs的強化學吸附性，但MXene納米片會因范德華引力和氫鍵傾向于重新堆疊，導致活性原子被覆蓋。Wang等[26]將ZIF-67硒化后的Co3Se4顆粒通過靜電相互作用修飾在Ti3C2納米片上(Co3Se4@N-C/Ti3C2Tx)，Co3Se4顆粒填補在Ti3C2Tx層間結構中，防止活性原子重新堆疊并保持其二維形貌。Ti3C2Tx納米片的二維結構得以充分暴露Lewis酸表面和Co3Se4催化位點，高效吸附并催化轉化LiPSs，提升LiPSs的氧化還原動力學。負載Co3Se4@N-C/Ti3C2Tx隔膜的鋰硫電池在0.2 C下展現了1 479 mAh/g的高初始比容量和優異倍率性能。Ren等[27]在導電Ti3C2Tx納米片上原位生長Ni-Co-MOF的異質結構，使得復合材料結合更緊密，雙金屬協同作用增強了鋰硫電池的循環穩定性，在1 C下循環500次，每次循環容量衰減率僅0.046%。
POM以共用氧原子連接成團簇框架，具有快速氧化還原和在分子上轉移多電子的能力。S的氧化還原反應平衡電位正好在含鎢的W-POM氧化還原電位范圍內，W-POM能加速LiPSs的轉化，增強鋰硫電池電化學性能。Li[28]等選擇一系列含W的POM復合ZIF-67，W-POM的強化學吸附力和催化活性使得負載ZIF-67/PW1V2改性隔膜的鋰硫電池在0.2 C下達到1 637.6 mAh/g的初始放電比容量。
MOFs與極性材料的復合增強了隔膜對LiPSs的化學吸附作用，促進LiPSs的催化轉化，并防止反應過程中不溶性LiPSs在正極側堆積導致的活性位點減少，在一定程度上提升鋰硫電池的倍率性能和長循環穩定性。MXene的二維層狀結構和POM的陰離子團簇框架有利于電子的傳輸和活性位點的暴露，但MXene的重新堆疊傾向限制了其更廣泛的應用。
3 MOFs衍生物對鋰硫電池隔膜的改性
MOFs材料含有大量有機配體和金屬離子，經高溫煅燒后可作為自犧牲模板轉化為MOFs衍生碳材料和金屬/金屬化合物[29]。MOFs的有機配體在高溫碳化后原位轉化為衍生碳材料，MOFs的大比表面積和有序多孔結構因此被保留。
MOFs衍生物的摻雜原子一般是MOFs前驅體中有機配體上的雜原子(N、O、S、P等)，或是煅燒過程中外加的摻雜元素(如磷酸鹽、升華硫、硒粉等)。富電摻雜原子對LiPSs有強鍵合作用，同時增強衍生碳材料的電解液潤濕性和離子電導率。
MOFs煅燒后衍生的金屬/金屬化合物能極性吸附并催化LiPSs轉化，加速反應的氧化還原動力學。比起普通金屬/金屬化合物(金屬硫化物、金屬硒化物等)，MOFs衍生的金屬化合物繼承了MOFs的多孔結構和大比表面積，金屬催化位點得以均勻分布并充分暴露[5]。Pang等[30]在比較多種材料與LiPSs的結合能后，證實了MOFs衍生物對LiPSs吸附的有效性。
3.1 基于MOFs衍生物摻雜作用的隔膜改性
摻雜能夠在原子水平上調節分子/原子結構。MOFs在摻雜元素的活性氣氛中煅燒后，衍生碳材料上會摻雜電負性非金屬原子，金屬化合物晶格中會摻雜過渡金屬原子[31]。衍生碳上的電負性雜原子作為富電子供體(如吡啶氮)，能與LiPSs形成極性鍵，達到吸附LiPSs的目的，有π電子共軛效應的材料(如石墨烯)更有利于成鍵[32]；金屬化合物中的摻雜金屬原子能夠增加材料的催化活性位點，提升LiPSs的氧化還原動力學。在MOFs摻雜的電負性雜原子中，由于N的極性較S更高，對LiPSs的吸附力更強，且N的存在能夠促進LiPSs與含氧MOFs衍生的氮摻雜微孔碳(ONMCs)的結合，因此摻雜N的應用十分廣泛[33]。
N上的一對孤對電子能夠提高碳的表面極性、吸附力以及電子導電性，N摻雜也能夠改善碳的潤濕性，利于電解液的浸潤[34]。此外，氮摻雜碳還起到均勻分散并配位金屬原子，防止金屬催化位點團聚的作用[35]。例如，Zhou等[36]將雙金屬Zn/Pd-ZIF-8與碳納米管復合后碳化制備ZnPd/NCF衍生復合材料，ZnPd合金納米顆粒均勻分散在N摻雜的三維導電框架中，表現出強化學吸附及催化特性。石墨-N加速碳平面上電子傳遞速率，以提高離子電導率，強氧化還原活性的吡啶-N和吡咯-N可作為捕獲LiPSs的活性位點。
為增強化學吸附作用，有研究提出O、S、P、B、F等原子與N共摻雜。N和P共摻雜可改變碳材料的電子結構并調節電子云密度，通過梯度增大電子云密度，形成內部電場，限制LiPSs的擴散[37]。F雖然電負性最強，但由于分子軌道和鍵合形式與N不同，只有與N共同摻雜能進一步提升材料的電負性和極性[38]。
摻雜的金屬原子主要為有催化效果的過渡金屬(Co、Ni、Ce、Fe等)，起到優化復合材料電子結構、改善金屬協同作用效果、提升離子電導率、反應活性和穩定性的作用，金屬摻雜原子提供的豐富氧化還原活性位點還能增強鋰硫電池的電化學活性和長循環結構穩定性[31]。例如，負載Ni摻雜Fe-MOF@rGO-PP隔膜的鋰硫電池在1 C下循環1 250次后仍能保持出色的穩定性[39]。比起合成金屬位點有限的雙金屬M(fèi)OFs前驅體，摻雜金屬原子的方法更簡便，摻雜組分及摻雜程度的可控性更強。
3.2 基于MOFs衍生金屬氧化物的隔膜改性
在保護氣體或空氣中煅燒MOFs可得到金屬氧化物TMO或TMO-C材料，使用保護氣體時，配體中的含氧量決定了氧化程度；使用空氣時，C和N可能氧化成COx和NOx，C損失造成的結構坍塌和TMO團聚也會影響材料導電性，因此TMO的使用受到制備方法的限制。
TMO能與Sn2－連續反應生成硫代硫酸鹽和多硫代硫酸鹽，這兩種物質的生成可以促進長鏈LiPSs向短鏈轉化，有效抑制穿梭效應，但氧化還原電位過高會生成不活潑硫酸鹽[40]。Jin等[41]以Ce-MOF為前驅體衍生了納米棒狀CeO2-C隔膜涂層材料，其鋰硫電池在0.5 C下的初始放電比容量高達1 240 mAh/g，循環500次后放電比容量仍保持在520 mAh/g。負載TMO隔膜的電池性能優異，這可歸因于極性稀土金屬Ce獨特的4f軌道和CeO2表面氧空位驅動的Ce4+/Ce3+可逆氧化還原對[42]。適當濃度的氧空位可以提高CeO2的氧化還原能力，雙金屬氧化物異質結構含有更豐富的氧空位，理論上比單金屬氧化物具有更好的吸附和催化性能[43]。
整體上看，MOFs衍生TMO的鋰硫電池初始放電比容量較高，但容量保持率和長循環性能還有待提高，這或許與氧的高反應活性有關。
3.3 基于MOFs衍生金屬硫化物的隔膜改性
金屬硫化物TMS的離域電子微觀結構使其具有比TMO更強的導電性，TMS與LiPSs間的電子轉移可增大兩者結合能，削弱LiPSs中的Li-S鍵，TMS中的S與LiPSs中的Li結合也能降低反應能壘，加速氧化還原動力學[44-45]。但TMS顆粒在反應過程中的嚴重團聚和低離子電導率使得材料體積變化較大，鋰硫電池的倍率性能較差。
二維層狀結構可以提升離子電導率并改善Li+擴散途徑，有研究指出，在TMO和TMS的二維層狀材料中，TMS對LiPSs的錨定強度較高，保持LiPSs完整性的效果最好，其中，CoS2與LiPSs的結合能較高[46]，但實際上，二維層狀CoS2用于鋰硫電池隔膜時仍出現容量衰減快、長循環不穩定的問題[47]，而中空納米花簇結構和減少絕緣粘結材料的方法可以有效延長電池循環壽命。He等[48]在PP隔膜上原位生長一種垂直中空納米花簇結構的極性Co9S8陣列，如圖6所示，中空Co9S8陣列具有大比表面積和機械穩定性，通過物理和化學相互作用加強LiPSs的錨定效果，使得高硫負載下的鋰硫電池表現出優異的電化學性能。1 C下的初始比容量達1 385 mAh/g，循環1 000次后，每次循環平均容量衰減僅為0.039%，容量保持率高達83.2%。Inamda等[49]在此基礎上設計了不含絕緣粘結材料的改性Co9S8/PP隔膜，其在提高電池整體能量密度的同時，進一步改善鋰硫電池的長循環穩定性。負載改性隔膜的鋰硫電池在1 C下的2 000次循環中保持了85%以上的庫侖效率。

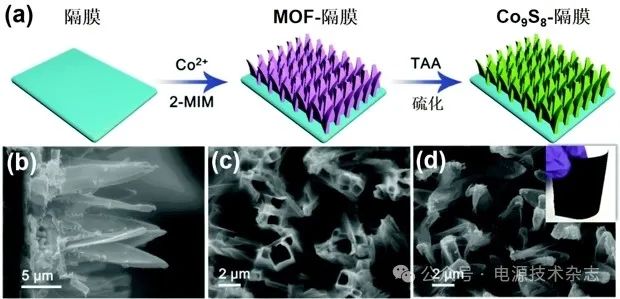

(a)合成過程示意圖；(b)截面形貌；(c)輕微劃傷后形貌；(d)上表面形貌
圖6 Co9S8/PP的合成示意圖和掃描電鏡圖像[49]
綜合來看，TMS雖然比TMO有更強的導電性，但離子電導率仍然較低，反應過程中的團聚現象會造成鋰硫電池的倍率性能較差。TMS的中空納米花簇結構有助于緩解結構變化，增強隔膜材料的機械穩定性，減少絕緣粘結材料的使用更能提升電池整體的能量密度，實現鋰硫電池超長循環的穩定性。
3.4 基于MOFs衍生金屬磷化物的隔膜改性
金屬磷化物TMP的電子結構易調，通常具有較高的理論電容、優異的導電性和高催化活性[50]，這歸因于P比O和C更低的電負性、高度雜化的P陰離子和價電子的貢獻，不僅能降低最終產物L(fēng)i2S成核的能壘，還能提升界面電子交換速率和S62－/S2－的氧化還原動力學。
在一系列鈷基化合物(Co3O4、CoS2、Co4N和CoP)中，CoP的電化學勢壘最低，反應動力學速率性能最優[51]，因此，CoP/CNT作為鋰硫電池隔膜時，在0.1 C下獲得了1 513.22 mAh/g出色的初始放電比容量，但MOFs框架在磷化過程中容易收縮團聚，CoP過小的尺寸(25 nm)需要調節MOFs前驅體的粒徑或復合多孔碳材料，以此均勻CoP的分布并優化結構[52]。磷化劑在較低溫度(約200 ℃)開始分解，這也導致TMP的衍生碳材料結晶度較低。
雙金屬Ni/CoP和MoP能夠進一步提升鋰硫電池的循環穩定性和倍率性能。Zhu等[53]通過在高溫下碳化和磷化Ni-ZIF-67前驅體，將Ni/Co-TMP包裹在N摻雜的雙碳導電網絡(NiCoP@NC)中，雙金屬提供的豐富催化位點使得鋰硫電池在0.5 C下的300次循環中，每次循環的容量衰減僅為0.09%。
此外，基于鉬基MOF衍生的TMP有優秀的親氟、親氯和親硫性。Wang等[54]將N摻雜的棒狀MoP@NC和多孔碳納米纖維(PCNF)復合后涂覆在PP隔膜上，均勻穩定的棒狀形貌和Mo的親Li催化位點使得MoP@NC納米棒能夠形成Li-P、P-S、N-Li和牢固的Mo-S鍵。使用此隔膜制備的電池可減輕自放電行為，在1 C下循環400次后仍具備902.9 mAh/g的可逆放電比容量。
TMP獨特的可調電子結構和優異導電性能夠降低Li2S成核的能壘，提升界面電子交換速率和S62－/S2－的氧化還原動力學。盡管TMP能為鋰硫電池提供較高的初始放電比容量，但MOFs磷化過程易團聚，長循環穩定性和倍率性能仍有提升空間。
3.5 基于MOFs衍生金屬硒化物的隔膜改性
與TMO和TMS相比，金屬硒化物TMSe的導電性和催化活性更強。由于Se與S的電負性和離子半徑相近，TMSe表現出與TMS相似的晶體結構、高缺陷密度和極性特征，不同的是，Se的電導率(1×10－3 S/m)比S (5×10－28 S/m)高，TMSe的高電導率有利于降低Li2S的反應能壘，實現LiPSs的快速轉化[55]。Se原子在反應過程中與Li2S4發生電子轉移，電子從Li2S4中的S轉移到Se中，從而削弱LiPSs中的Li-S鍵。
相比于TMP，硒化過程較高的溫度使得TMSe結晶度較高。Wang等[56]將ZIF-8衍生的N摻雜ZnSe碳納米片(ZnSe/NC)用作鋰硫電池隔膜。一步熱解硒化后，NC和ZnSe/NC納米片中都存在無定形碳和結晶碳，結晶碳的存在提升了TMSe的導電性和結構有序性。摻雜N和ZnSe納米顆粒的協同吸附作用有效抑制了穿梭效應。使用ZnSe/NC納米片改性隔膜的鋰硫電池具有超過1 500次循環的超長壽命，在1 C下每次循環的容量損失僅為0.046%。
雖然TMSe導電性和催化活性較高，但吸附LiPSs的能力較弱，因此常與有吸附特性的N摻雜或極性碳材料復合。Wang等[26]將Ti2C3Tx的強吸附性與Co3Se4的優異催化性能結合，高溫硒化ZIF-67后的Co3Se4納米顆粒均勻分布在N摻雜多孔碳(Co3Se4@N-C)上，再與Ti2C3Tx靜電分散自組裝復合。電流密度測試顯示Co3Se4@N-C對LiPSs的催化作用強于Ti2C3Tx，而Ti2C3Tx吸附LiPSs的能力強于Co3Se4。兩者通過靜電自組裝的蓬松三維結構能有效促進Co3Se4@N-C修飾隔膜中的電子轉移，吸附催化協同作用使得改性隔膜的鋰硫電池在4 C下仍具備較好的倍率性能(787 mAh/g)，在2 C下循環300次后，性能依舊穩定。
雖然TMSe對LiPSs的吸附效果較弱，但較高的電導率和強催化活性有利于降低Li2S的反應能壘，加速LiPSs的轉化速率，從而抑制穿梭效應。TMSe同TMO、TMS類似，負載TMSe隔膜的鋰硫電池初始放電比容量較高，而長循環性能和容量保持能力較弱[57]。
3.6 基于MOFs衍生碳化物的隔膜改性
與TMO、TMS和TMP相比，金屬碳化物TMC結晶度更高，反應過程更穩定，導電性更強[58]。許多以TMC為隔膜涂層材料的鋰硫電池即使在高硫負載量和高倍率(5 C～7 C)條件下都能保持穩定。但TMC對LiPSs的催化轉化作用不明顯[59]，且TMC碳化溫度較高(大于600 ℃)，許多金屬不易生成穩定的TMC。
在優化電化學性能方面，Qian等[60]研究了花瓣層狀微球和藥物片狀兩種不同形貌的Ni-C衍生物，結果顯示花瓣層狀微球的Ni-C比表面積更大，涂覆Ni-C的鋰硫電池在0.05 C時的初始放電比容量為1 413.7 mAh/g，在0.5 C下循環300次后，放電比容量可達600 mAh/g。在提升催化活性方面，與單金屬碳化物Ni3C相比，雙金屬碳化物Ni3ZnC0.7結合了Ni的親硫位點和Zn的親氟、親氯和親硫性位點的優越性能，降低了Li+的擴散能壘。由于Ni3ZnC0.7中Zn對電荷的調控，Ni3ZnC0.7總體上對不同形態的LiPSs結合能更高，能夠有效吸附LiPSs和快速運輸Li+，增強鋰硫電池的電化學性能[61]。
4 結語與展望
近年來，對鋰硫電池MOFs基隔膜改性的研究主要集中在解決LiPSs的穿梭效應和Li+的選擇透過性，提升鋰硫電池的倍率性能，延長循環壽命。本文綜述了MOFs材料基于物理限制及化學吸附效應對鋰硫電池隔膜的改性作用，并從材料結構尺度概述了MOFs及其衍生物對抑制鋰硫電池穿梭效應的影響。應對LiPSs穿梭的抑制策略包括MOFs多孔結構的物理限制、極性官能團的靜電相互作用和開放金屬活性位點的吸附、催化作用。MOFs復合非極性碳可增強復合材料的離子電導率和化學穩定性，復合極性材料則進一步提升隔膜材料對LiPSs的化學吸附性。MOFs衍生物繼承了前驅體的多孔結構，衍生碳材料和金屬化合物協同增強隔膜材料的吸附極性、催化活性和離子電導率。盡管MOFs衍生物作為鋰硫電池隔膜的長循環和倍率性能仍有待提高，但可通過形貌結構調整、雜原子摻雜、雙金屬協同作用、復合新型材料等方式改善。
在MOFs及其復合材料、衍生物作為鋰硫電池隔膜的研究中，仍待深入的研究的問題有以下幾點：
(1)MOFs材料的離子電導率和化學穩定性仍有待提升，可通過調控MOFs的金屬-配體配位相互作用、催化活性、平面內π共軛效應以及通過空間或通過鍵的電子傳遞來改善，比如，基于金屬卟啉的MOFs材料，含有酞菁的平面內π共軛MOFs材料，以及廣泛的UiO系列MOFs材料；
(2)MOFs基材料改性鋰硫電池聚烯烴材料隔膜的方法多為涂布法和過濾法，可能出現材料分布不均和易脫落的情況，可將原位生長法、靜電自組裝法、電沉積等技術推廣到適合大部分MOFs基材料，使改性材料與隔膜有效結合；
(3)MOFs衍生物表面性質與其在電解液中的潤濕性相關，這關系到離子透過隔膜的速率，因此對MOFs衍生物表面性質與其結構構效關系的研究十分重要。
總之，MOFs基材料改性鋰硫電池隔膜研究領域正蓬勃發展，相信未來會出現更多的研究成果，推動鋰硫電池的工業化生產和應用。
