中國儲能網訊：
摘要：鋰離子電池因具有能量密度高、循環性能好、工作電壓范圍寬等優點，已廣泛應用于電動汽車、電網儲能、航空航天等領域。然而，這些領域中的設備往往需要周期性地在低溫條件下運行，限制了傳統鋰離子電池性能的發揮。梳理了鋰離子電池在正極材料、負極材料、電解液以及電解液-電極界面等方面所面臨的挑戰，概述了鋰離子電池在低溫條件下的研究進展，并提出了具體的改進策略及未來的研究方向。
關鍵詞：鋰離子電池；低溫性能；電極材料；電解液
為了應對化石燃料枯竭和環境污染的問題，利用太陽能、風能和潮汐能等可再生能源規?；l(fā)電是未來的發展趨勢[1-3]。但由于可再生能源的間歇性特點，需要高效的儲能裝置來實現連續穩定的功率輸出[4]。鋰離子電池(LIBs)作為儲能領域的重要分支，因具有能量密度高、循環性能好、工作電壓范圍寬等優點，被廣泛應用于電動汽車、電網、軍事裝備和便攜式電源[5]。然而，這些設備經常在嚴苛的條件下工作，故對電池性能提出了更高的要求，特別是在極端低溫環境下，傳統的電池體系難以滿足這些需求[6-7]。這使得電池必須能夠在多變的環境中穩定運行，以滿足未來應用的需求[8]。因此，深入研究LIBs在低溫條件下的限制因素，并對電極材料和電解液進行進一步的優化，以開發出高安全性、高能量密度且能在低溫環境下穩定運行的LIBs，具有重大的研究價值和實際應用意義。低溫鋰離子電池常見電極材料及電解液如圖1所示。

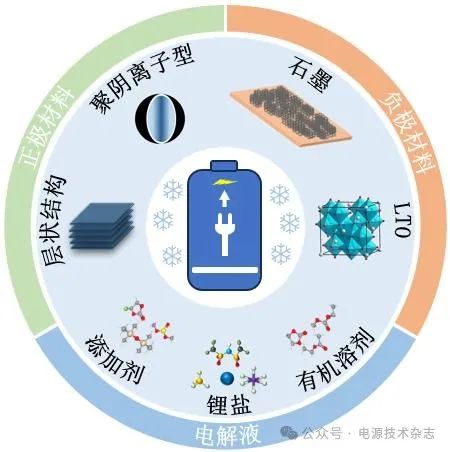

圖1 低溫鋰離子電池常見電極材料及電解液
本文系統性地概述了低溫條件下LIBs面臨的挑戰，剖析了影響LIBs低溫性能的關鍵因素[9]，梳理了正負極材料在低溫LIBs中所面臨的挑戰，并研究了Li+在這些材料中的傳輸機制。同時，通過對鋰鹽、溶劑、添加劑等方面的研究，解釋了電解液性質對LIBs在低溫下的電化學行為的影響。結合實際應用需求，分析了當前限制LIBs低溫性能的主要問題[10]，進一步探討了低溫條件下電極材料和電解液設計的局限性及其原則，介紹了提高LIBs低溫性能的策略和解決方案，旨在最大程度上擴展下一代高比能LIBs的工作溫度范圍[11-14]，對提升LIBs溫度適應性的電極材料和電解液設計進行了總結和展望。
1 LIBs低溫性能限制因素及應對策略
隨著LIBs在電動汽車、可穿戴設備、航空航天等領域的廣泛應用，以及新型儲能場景，如智能電網、分布式能源系統的不斷涌現，對LIBs的性能要求也愈發嚴苛。特別是在低溫環境下，LIBs的性能表現成為了當前面臨的重要挑戰。
目前，LIBs在低溫下的性能受到多個因素的制約[15-18]：(1)Li+的嵌/脫反應受到電極材料本征晶界電阻增加和電極內部Li+擴散速率緩慢的嚴重制約；(2)Li+去溶劑化困難和在固態電解質界面(SEI/CEI)中的緩慢擴散以及大的電荷轉移電阻降低了電池動力學；(3)在低溫環境下，極易在負極表面形成鋰沉積，存在嚴重的安全隱患，為了突破低溫環境下LIBs的性能瓶頸，研究人員正致力于全面優化電解液、電極和電池結構等，力求最大化提升LIBs在低溫條件下的電化學性能[15,17]。
為了確保LIBs在低溫環境下穩定工作，正極、負極材料以及電解液需要滿足以下要求[19-21]：(1)正負極材料應具備優異的電子/離子導電性、良好的結構穩定性、出色的熱穩定性，以便于Li+的快速嵌入和脫出，并確保電池在低溫下的長期循環穩定性；(2)電解液應具有較寬的液程(－80～60 ℃)、較高的離子電導率(≥0.1 mS/cm)，并且電解液在應用環境中能形成穩定、具有低界面電阻的SEI/CEI膜。
在低溫環境下，電解液電導率急劇下降，去溶劑化能增加，Li+在界面(SEI/CEI、活性材料)處的擴散受阻，電荷轉移速率緩慢，導致LIBs的容量和壽命快速衰減。因此，寬溫域電解液研制、電極材料改性或電池結構設計等是推動低溫LIBs應用的關鍵。針對上述問題，目前，主要從電極材料改性和結構設計以及調整溶劑、鋰鹽和添加劑等電解液組分來改善LIBs的低溫性能。
2 LIBs電極材料
2.1 LIBs正極材料
低溫下LIBs正極材料容量下降的主要原因是電子電導率、鋰離子遷移速率、鋰離子脫嵌動力學較差[22]。常用的低溫正極材料主要分為三種：層狀結構正極材料、聚陰離子型正極材料和尖晶石結構的正極材料。
2.1.1 層狀結構正極
有研究表明，層狀結構正極材料具有良好的Li+擴散動力學[23]，例如LiCoO2[24]正極，足以維持LIBs在低溫(－60 ℃)下運行，層狀結構正極的低溫性能調控策略通常是表面工程以及減小活性材料尺寸來促進界面反應或提高反應動力學。
Huang等[24]通過一種新穎且簡便的軟化學法在鈷酸鋰(LCO)表面包覆了一層厚度均勻(5 nm)的非晶磷酸鋯層[圖2]，通過表面包覆構建一層高離子電導率和界面相容性優異的正極固態電解質界面層，可以顯著降低界面阻抗，并提高鈷酸鋰在高壓下的循環穩定性。比較了LZPO-LCO和LCO在－25 ℃下的倍率性能，LZPO-LCO在0.2C～5 C下的放電比容量為200～137 mAh/g，優于LCO材料的倍率性能。LZPO-LCO在1 C下循環100次后仍有高達94%的容量保持率，而LCO循環后容量保持率僅有30%，全電池在0.5 C和－25 ℃(2.0～4.4 V，平均放電電壓為3.4 V)下的循環，200次循環后的容量保持率為92%，說明該涂層法提升了LCO正極材料在高壓和低溫下的可行性。
Sun等[25]合成了比表面積和孔道分布都可控的多孔納米棒結構NCM622，在180 mA/g下提供157 mAh/g的放電比容量，并且在0 ℃下循環300次后，容量保持率接近100%，具有優異的低溫性能。涂層是表面工程的有效手段之一，Sun等[26]用苯二氮四氟硼酸鹽(C6H5N2+BF4－)嫁接NCM622(直徑為3 μm)，形成了聚苯包覆的NCM622 (polyphenylene/LNCM-3)，在－20 ℃的低溫條件下，在0.1 C和1 C下分別具有148和105 mAh/g的放電比容量。采用涂覆NCM622正極和剝離石墨烯負極的全電池表現出優異低溫循環穩定性，在－20 ℃，0.5 C下，循環1 150次后，表現出113 mAh/g的高可逆放電比容量。原子摻雜[27]的策略也可以用于提高層狀結構正極的循環性能。在－20 ℃時，摻Ti的NCM111正極的倍率性能優于原始正極材料。

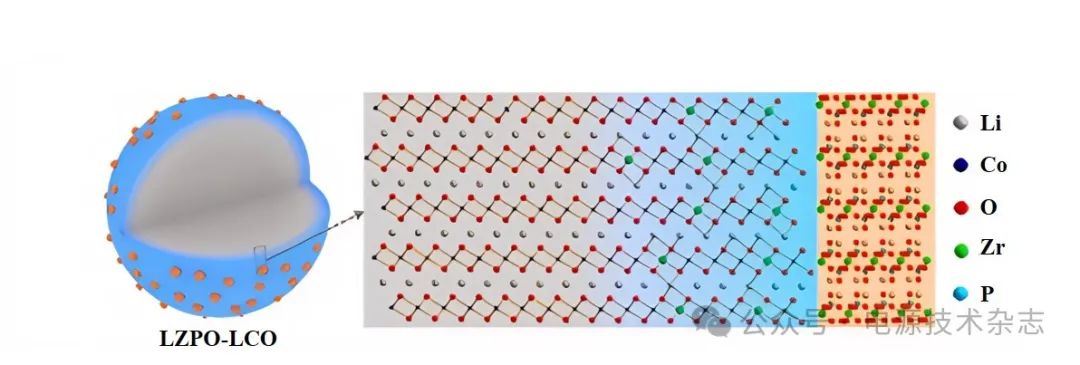

圖2 LZPO-LCO的微觀形態和晶體結構示意圖[24]
由于富鋰層狀氧化物(LLO)正極具有大于250 mAh/g的高放電比容量，在低溫條件下也得到了廣泛的研究。Takahashi等[28]研究了LLOs在高溫和低溫下的電化學性能。在高溫條件下，Li1.2Ni0.13Co0.13Mn0.53O2正極材料中的Mn和Ni原子的遷移是可逆的，為Li+的擴散提供了空位。然而，這種遷移在低溫(－10 ℃)下將變得不可逆，這限制了Li+的擴散，并導致容量快速衰減[29]。導致高溫和低溫性能巨大差異的關鍵因素之一是Mn4+的激活量，在室溫下幾乎所有的Mn4+都能被激活，但在－20 ℃時只能激活少數，導致容量相對較低，與層狀氧化物正極類似，摻雜有助于提高LLOs的低溫性能。將Li和Mo引入NCM111中，形成Li1+y[Ni(1－x)/3Mn(1－x)/3Co(1－x)/3Mox]O2[30]。摻雜有助于形成有序結構，提高材料的電導率。在－30 ℃時，摻雜后的正極材料(Mo/M=0.02, Li/M=1.16)在750 mA/g (5 C)下比容量為65.41 mAh/g。
2.1.2 聚陰離子型正極
LiFePO4(LFP)因其良好的熱穩定性和低成本在電動汽車領域中得到了廣泛的應用[31]。然而，由于其電子導電性(10－9 S/cm)和Li+擴散率(10－14～10－16 cm2/s)較差，原始LFP的低溫性能和倍率性能不是很理想[32]。大量的工作集中在提高LFP正極的電子/離子傳輸速率，以提高低溫下的電化學性能。比較有效的方法是通過減小顆粒尺寸和表面涂覆，縮短電子和離子的擴散路徑，并為Li+的嵌入/脫出提供更多的活性位點，從而有效地改善動力學和低溫性能。
Zhou等[33]采用球形聚苯乙烯作為碳源，在LFP上形成均勻的碳涂層。帶有3.0%(質量分數)碳涂層的LFP增加了電接觸并且縮短了Li+擴散路徑，表現出優異的低溫性能。在－20 ℃時，帶有3.0%(質量分數)碳涂層的LFP在0.1 C和5 C下的初始放電比容量分別為144和32 mAh/g，并在1 C下循環100次后幾乎保持100%的容量。Zheng等[34]報道了一種薄碳涂層納米LFP，該納米LFP采用Tween60-Span60復合材料(LFP/C-TS)作為表面活性劑和碳源進行合成。表面活性劑有助于抑制副反應和LFP的生長。結果表明，在0和－20 ℃下，包覆的LFP在0.1 C下的放電比容量分別為室溫容量(RTC)的90.7%和78.4%。
除了直接在LFP表面涂覆碳外，3D導電網絡也有利于提高LFP的導電性和低溫性能。Wu等[35]將碳涂層與石墨化導電碳結合，提高了納米LFP的低溫性能。與原始LFP、LFP@C和LFP/碳納米管(CNT)相比，雙碳修飾的LFP在－25 ℃下具有更好的充放電穩定性和71.4%的高容量保持率。Yang等[36]以二甲基亞砜(DMSO)輔助，聚乙烯吡咯烷酮(PVP)為抗團聚劑合成了LiMn0.8Fe0.2PO4/C(PVP-LMFP/C)納米材料。納米PVP-LMFP/C具有良好的低溫性能，在0.1 C和－15 ℃下循環50次后容量保持率高達97%。
由于Li+在Li3V2(PO4)3中嵌入的活化能比在LFP中低，所以LVP正極本質上有著更突出的低溫性能，碳涂層的策略可以進一步提高LVP的低溫性能[37]。Qin等[38]采用Na-Li離子交換工藝制備了鋰超離子導體(LISICON)菱面體相結構的LVP (r-LVP)。快速3D Li+傳輸通道確保了Li+在r-LVP/C內的快速擴散。在－10 ℃和10 C下，r-LVP/C的初始比容量為82 mAh/g，經過5 000次循環后，容量保持率為84%。Tong等[39]提出了一種新型的二元表面包覆策略，將Y(NO3)3和碳包覆后的LVP一起進行熱處理，可以很容易地制備出C+YPO4二元表面涂層。二元包覆層減少了LVP在高壓下的副反應。此外，YPO4涂層相改善了電極在低溫下的電荷轉移動力學。基于上述優點，LVP/C+1.0%(質量分數)YPO4正極材料表現出優異的電化學性能，可在高達50 C的超高倍率下穩定循環。此外，在－20和－40 ℃下的容量保持率提高到了89.1%和75.7%，分別具有153和130 mAh/g的高放電比容量。這種二元表面涂層策略為低溫LIBs正極材料的設計提供了新的思路。
2.1.3 尖晶石結構正極
尖晶石氧化物材料一直備受關注，特別是尖晶石LiNi0.5Mn1.5O4 (LNMO)正極，其具有高工作電位[4.7 V (vs.Li /Li+)]三維離子擴散通道[40]，高理論比容量(146.7 mAh/g)，理論比能量最高可達650 Wh/kg。Luo等[41]通過溶膠-凝膠法，將Co元素引入LiNi0.5Mn1.5O4晶格的過渡金屬位置，降低了Li+的擴散勢壘，增加正極材料的離子/電子電導率，有助于改善正極材料在低溫下的擴散動力學，通過高分辨率透射電子顯微鏡(HR-TEM)表征了摻雜的LNMO-0.1Co的結構特征[圖3(a)]。在室溫下，LiNi0.5Mn1.5O4材料在1 C下循環200次后具有93.89%的高容量保持率，在－20 ℃可提供88.43%的室溫容量[圖3(b)]，并在半電池中保持良好的循環穩定性。LNMO-0.1Co材料在放電期間的Li+擴散系數要明顯好于未摻雜的LNMO，證明了Co摻雜的正極材料具有更好的電荷轉移動力學。

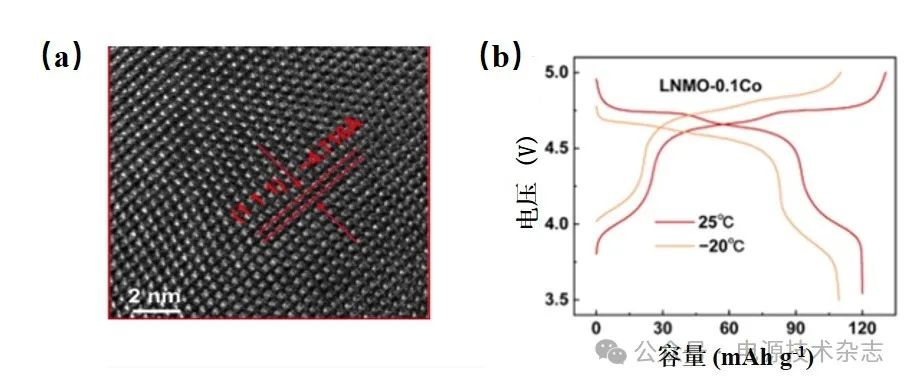

圖3 LNMO-0.1Co的結構特征以及LNMO-0.1Co/Li在室溫和－20 ℃的首次充放電曲線[41](b)
2.2 負極材料
2.2.1 石墨
石墨具有較高的理論容量以及較長的循環壽命，因此受到人們的廣泛關注。然而在低溫條件下，石墨本身固有的界面電阻大，Li+的擴散動力學較差等問題更為嚴重，并且由于鋰化電位與鋰沉積的電位接近[100 mV (vs.Li/Li+)]，導致Li+傾向于在石墨表面被還原，而不是嵌入石墨層[42-45]。Ge等[42]通過核磁共振分析了不同荷電狀態(SOC)和溫度下石墨||LiNi1/3Co1/3Mn1/3O2 (NCM111)電池中金屬鋰的沉積，結果表明，在－20 ℃、1.5 C的條件下，即使SOC低于10%也可以發生鋰沉積。當石墨表面的Li+濃度達到飽和時，活性物質處的電位可能降至鋰沉積電位以下。Gao等[46]設計了以單一高取向熱解石墨(HOPG)為工作電極的Li+-石墨體系，并原位觀察了Li+的嵌入、鋰沉積的動態以及HOPG的相變及其電壓變化，如圖4(a)所示。由于石墨內Li+擴散動力學緩慢，Li+容易沉積在石墨表面，從而阻礙Li+的后續進入，導致鋰沉積在石墨上，如圖4(b)所示，其中，1、2、3L、1L是LixC6由高到低的四個不同的鋰化相，石墨鋰化過程中典型的三個電位高原發生在這四個相中兩個連續相之間的相變中。Li+在石墨表面沉積后會誘發一系列副反應，產生較厚的SEI膜，導致“死”鋰的產生，嚴重消耗電池中有限的鋰源。并且，鋰枝晶的形成及其帶來的嚴重安全問題是不容忽視的，因此這極大地限制了石墨負極在低溫條件下的應用[47-48]。

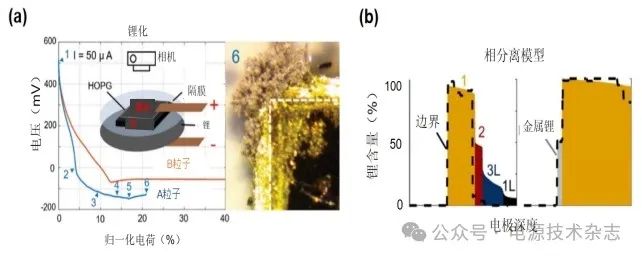

圖4 鋰化狀態下HOPG鋰插層和鋰沉積的電壓分布圖與相應的HOPG顆粒邊緣平面圖像以及基于相分離模型的石墨中鋰濃度分布[46](b)
降低鋰化過電位和抑制鋰沉積是石墨在低溫電池中得以應用的關鍵[49]。石墨輕度氧化是降低石墨負極鋰化過電位的常用方法之一。通過熱處理氧化[50]或濃硝酸溶液氧化[51]，減少了邊緣平面不飽和碳原子并使顆粒尺寸減小，產生了納米孔洞和納米通道，提高了Li+擴散動力學。因此，在低溫下石墨能夠表現出更好的循環性能。由于金屬在Li+脫嵌過程中具有催化作用，因此，加入1%(質量分數)納米金屬顆粒(Cu, Al, Sn)的輕度氧化石墨在－30 ℃/0.2 C的條件下可以提供30%的理論容量[52-53]。在－30 ℃下，與原始氧化石墨電極(1 mAh/g)相比，鍍錫氧化石墨和分散錫氧化石墨電極的比容量分別為152和94 mAh/g。Marinaro等[12-13]也證實了這種納米金屬的增強作用。用super-p/碳(Cu/super-p)上的銅納米顆粒作為導電添加劑，有效地提高了石墨和LTO負極的低溫性能。Friesen等[54]通過在石墨負極上涂覆Al2O3也可以防止鋰沉積，從而改善石墨的低溫性能。
另一種提高石墨低溫性能的有效方法是減小顆粒尺寸和結構改性[55-57]。如具有多孔結構的石墨納米片(PGNs)和碳納米管(CNT)可以有效地縮短Li+擴散路徑[55]。PGN-CNT負極中大量的介孔和微孔促進了Li+的傳輸，因此具有優異的低溫性能，在4 C和常溫下循環500次后仍保持90%的容量，并在－20 ℃/0.1 C的條件下仍能提供300 mAh/g的比容量。Raccichini等[56]通過離子液體輔助微波剝離膨脹石墨，合成多層結晶石墨烯(GRAL)，如圖5(a)所示。GRAL的高比表面積使得電化學反應效率得到提高，甚至在－30 ℃時，GRAL的容量是商用石墨(SLP30)的3～4倍，如圖5(b)所示。Zhao等[58]通過氧化商業介炭微珠(MCMB)，制備了膨脹介炭微珠(EMCMB)，以增加其層間距離，在－10和－40 ℃時分別具有130和100 mAh/g的比容量。

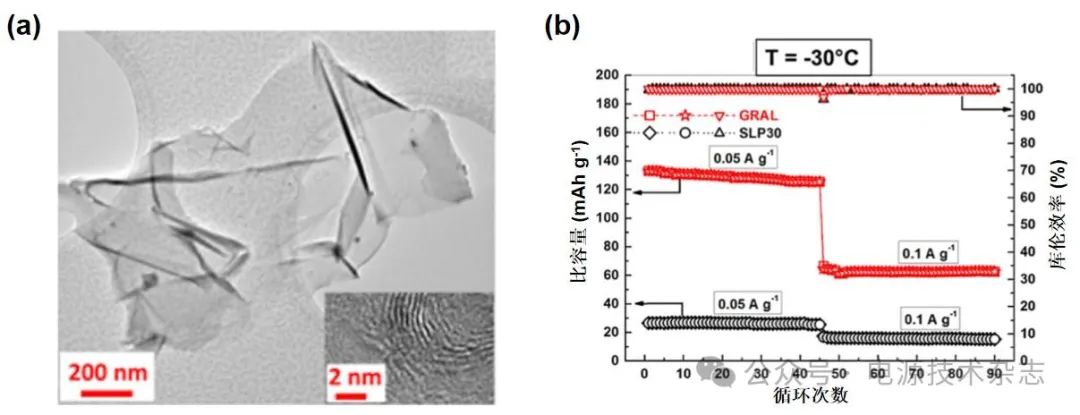

圖5 GRAL負極的透射電鏡圖像以及與SLP30負極在－30 ℃下的電化學性能對比圖[56](b)
2.2.2 金屬及金屬氧化物
尖晶石(LTO)具有175 mAh/g的理論比容量和優良的循環可逆性，在儲鋰過程中體積變化極小(0.2%)，并且LTO的高鋰化電壓[1.55 V (vs.Li/Li+)]能夠有效降低鋰沉積帶來的影響，因此LTO負極在低溫電池領域受到極大關注[59-61]。
然而，較低的本征電子電導率和緩慢的界面反應導致LTO的低溫性能較差[62-64]。目前，通過減小顆粒尺寸、增大比表面積、減少顆粒接觸點和修飾電解液-電極界面的組合策略來改善LTO的低溫性能[65-69]。例如，在與金紅石型TiO2 (RTO)混合之后，LTO的低溫性能顯著改善[65-66]。原始LTO可以在0.5 C下具有55.48%的容量保持率，在1 C、－40 ℃下具有43.62%的容量保持率，而LTO-RTO復合材料在相同條件下表現出69.7%和51.6%的容量保持率，這是由于RTO縮短了Li+擴散路徑[70]。通過局部化學轉化方法合成分級多孔雙相LTO-TiO2 (HPLTO-TO)。HPLTO-TO復合材料在0、－10和－40 ℃下具有85.6%、77.8%和56.3%的室溫容量。然而，這種分級多孔結構的設計嚴重降低了全電池的能量密度。Zhang等[71]通過NH4F表面氟化的干燥方法，通過低溫煅燒的方法改性商用LTO負極材料，有效提高了LTO的低溫性能。NH4F預處理增大了比表面積，誘導了LiF在表面上的形成，并且通過部分陽離子從Ti4+還原為Ti3+來增強電子/離子電導率。因此，NH4F預處理的LTO在－40 ℃下表現出更高的容量保持率。此外，F(xiàn)元素的引入可以防止負極與電解液之間的副反應，增強表面穩定性，并減少氣態副產物的釋放。液固界面的溶劑化以及活性材料中鋰遷移速率降低也是影響LTO低溫性能的重要因素。Xu等[72]基于Li脫溶劑化對溫度的依賴性，選擇與Li結合能低的0.75 mol LiTFSI的1,3-二氧六環電解液(DIOX)，從而改善了低溫下固液界面的離子遷移。此外，使用納米LTO作為電極材料來補償電極材料在低溫下降低的擴散系數，制備的LIBs甚至可以在－80 ℃下工作，并在0.1 C下保持60%的室溫容量。
2.2.3 其他負極材料
除了上述提到的石墨和LTO負極外，還有其他嵌入負極或合金負極進行優化后可以用于低溫LIBs。Marinaro等[73]通過溶膠-凝膠法制備納米金紅石型TiO2。在0、－20和－40 ℃下，納米TiO2分別可逆地嵌入/脫出0.7、0.4和0.25 mol Li，1 mol=341 mAh/g。Zhang等[18]將(LiAlTiP)xOy和聚苯胺偶聯為離子導體，以降低Rct，提高納米錫負極的低溫容量。與原始納米Sn的有限比容量(<100 mAh/g)相比，納米Sn-聚苯胺[15%(質量分數)]-(LiAlTiP)xOy在－20 ℃、5 mA/g下的可逆比容量為545 mAh/g。Nobili等[74]和Yan等[75]也報道了類似的合金化負極增強策略。Varzi等[76]采用動態氫泡模板法制備富鋅多孔Cu-Zn合金作為負極材料，如圖6所示。制備的Cu18Zn82負極在－10 ℃下表現出良好的倍率性能和循環穩定性，在0.05和1 A/g下分別具有238和167 mAh/g的比容量。與石墨復合負極相比，非晶整體柱狀硅負極在－30 ℃的酯類電解液中表現出很小的容量衰減，這可能是一種有前景的低溫材料[77]。

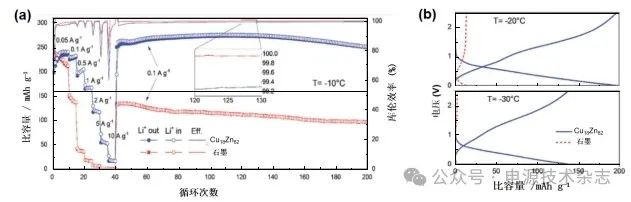

圖6 Cu-Zn合金負極與工業石墨在－10 ℃下的倍率和循環性能對比以及?20與?30 ℃下的低溫性能對比[76](b)
3 電解液
設計合理的低溫電解液組分是改善低溫LIBs性能的主要策略。與制備功能電極材料的高成本相比，配制先進的低溫電解液是實現大規模商業化應用更可行和更經濟的做法。有效提高LIBs在低溫下的性能的方法是定制一種理想的低溫電解液，使其具有良好的離子電導率和較高的去溶劑化速率。一方面，本體電解液的選擇決定了其在低溫下的離子傳輸速率。另一方面，電解液是SEI形成的主要因素，直接決定了SEI的組成和性能。良好的SEI可以有效地覆蓋電極并防止消耗電解液中的Li+，減少電化學極化，以減小電荷轉移電阻，并促進Li+穿過SEI膜擴散到電極中，防止在低溫下形成鋰枝晶。
有機溶劑、鋰鹽和添加劑是LIBs電解液的三種主要組分。電解液在低溫下的性能受溶劑的熔點、鋰鹽的解離度、粘度以及添加劑官能團的影響。在大多數商業電解液中，溶劑的質量分數都在80%以上，因此溶劑對電解液的電導率和粘度具有顯著的影響。同時，鋰鹽的離子結構對Li+的解離也起著重要的作用。此外，還可以通過引入了多種功能添加劑以形成穩定的SEI，從而提高電解液在低溫下的性能。
3.1 有機溶劑
為了提高電解液在低溫下的離子電導率，早期的研究主要集中在向碳酸乙烯酯(EC)基電解液中加入助溶劑或添加劑來降低電解液的凝固點和粘度。Smart等[78]報道了含有1 mol/L LiPF6/[EC+碳酸二乙酯(DEC)+碳酸二甲酯(DMC)](體積比1∶1∶1)的電解液在－40 ℃下具有約1 mS/cm的電導率，遠高于二元體系的電解液。LiCoO2 (LCO)||石墨在該電解液下實現了85%的室溫容量(－20 ℃，0.05 C)以及85%的容量保持率(－25 ℃，600次)。Plichta等[79]通過添加少量碳酸甲乙酯(EMC)降低EC/DMC溶劑的凝固點而不顯著降低離子電導率。碳酸丙烯酯(PC)能抑制EC結晶，并且可以提高電解液的離子電導率。因此，以1 mol/L LiPF6/(PC+EC+EMC)(體積比1∶1∶3)為電解液，石墨||鋰-鎳基層狀氧化物在－20 ℃實現了83%的室溫容量[80]。
除了上述二元和三元電解液體系，還對四元碳酸酯溶劑進行了研究，以進一步提高LIBs的低溫性能。Smart等[81]研究了1 mol/L LiPF6/(EC+DEC+DMC+EMC)(體積比1∶1∶1∶2)和1 mol/L LiPF6 /(EC+DEC+DMC+EMC)(體積比1∶1∶1∶3)四元電解液，在－40 ℃下分別具有1.21和1.32 mS/cm的高離子電導率。LiFePO4||石墨在該電解液下，1 C、不同溫度(0, －20, －40 ℃)下分別提供84.8%、66.9%和51.3%的室溫容量[82]。然而在低溫下，電解液粘度的增加和固化傾向降低了電解液的離子電導率，導致電池容量快速下降。考慮到EC溶劑的高凝固點和粘度，開發低溫下低EC甚至無EC的電解液是十分重要的。此外，基于PC的電解液具有相對較低的凝固點，并且加入成膜添加劑可以使其在現有電池系統中寬溫度的應用成為可能。
為了進一步降低電解液的粘度和凝固點，將脂肪族酯作為低溫電解液的共溶劑進行了研究，例如甲酸甲酯(MF，熔點－100 ℃)，乙酸甲酯(MA，熔點－98 ℃)，丁酸甲酯(MB，熔點－84 ℃)，乙酸乙酯(EA，熔點－84 ℃)，丙酸乙酯(EP，熔點－73 ℃)。Ein-Eli等[83]首次將MF引入EC電解液中。在－40 ℃下，MF/EC電解液體積比為1∶1和3∶1時的離子電導率分別為5.6和8.4 mS/cm。EA和MB作為共溶劑具有增強離子電導率的作用。石墨||LCO在EC+DMC+EA和EC+DMC+MB基電解液下具有80%的Rct (－40 ℃，0.5 C)[83]。
雖然引入低鏈長的脂肪族酯(如MA和MF)有助于在低溫下保持較低的Rct，但是循環性能會受到影響，200次循環后容量衰減至33%[84]。相比之下，使用EC+DEC+EP和EC+EMC+EP基電解液的LIBs能夠保持87%～89%的室溫容量，并且在相同的測試條件下，300次循環后容量保持率大于80%。隨著脂肪族酯分子量的增加，以其作為共溶劑的電解液對離子電導率的改善效果減小，但表面成膜能力更好，這有助于改善LIBs的低溫動力學[85]。Smart等[86]選取了1 mol/L LiPF6/(EC+EMC+X)(體積比20∶60∶20)電解液，其中，X=甲基吡咯烷酮(MP)、EP、MB、乙基丁酸酯(EB)、丙基丁酸酯(PB)和丁基苯甲酸酯(BB)，在－60 ℃、0.1 C的條件下，采用含有MP為助溶劑的電解液的電池容量是全碳酸鹽的6倍多。此外，EA、EP和EB作為共溶劑也可以改善石墨電池的低溫性能。在－40 ℃下，1 mol/L LiPF6/(EC+EMC+EA)(體積比1∶1∶2)顯示出1.7 mS/cm的高離子電導率，并且容量保持率高達90%[87]。據最近報道[24]，－60 ℃下，在引入體積分數為10%的氟代碳酸亞乙酯(FEC)后，1.0 mol/L LiPF6/MP電解液也可以獲得2.48 mS/cm的高離子電導率。儲鋰過程中在電極表面形成富LiF界面層，從而提高了電荷轉移速率。因此，石墨||NCM111軟包電池具有良好的低溫電化學性能[24]。
由于電解液是基于溶劑解離鹽來決定凝固點、離子電導率和SEI形成能力的，因此它的電化學和物理性質在低溫LIBs中起著關鍵的作用。總的來說，沒有單獨的溶劑可以滿足如上所述的低溫電池的所有要求。
3.2 鋰鹽
合適的鋰鹽能夠完全溶解在電解液溶劑中，并且Li+在溶劑化過程中具有較高的遷移率。大多數鋰鹽不能滿足低介電常數環境中的最小溶解度標準。為了使Li+的晶格能最小化并增加鋰鹽的溶解度，使用了各種軟路易斯堿，例如PF6－。鋰鹽的選擇對電解液的性能有著顯著影響。兩種或更多種鋰鹽組合制備的多鹽體系電解液可以促進鋰鹽的溶解、SEI的形成以及改善循環穩定性，增強LIBs的低溫性能[87-88]。
3.2.1 六氟磷酸鋰
目前，六氟磷酸鋰(LiPF6)是LIBs中使用最廣泛的鋰鹽，因為它具有良好的離子導電性和電化學穩定性。雖然LiPF6可以形成穩定且堅韌的SEI膜，但它仍然存在熱穩定性差的缺點，容易形成PFO3與水反應而生成HF，破壞界面保護層、損壞電池組件，并使電池的效率快速衰減。此外，LiPF6在有機溶劑中的工作溫度范圍通常為－20～60 ℃，在低于－20 ℃時，低擴散速率會導致局部Li+聚集，發生嚴重的極化。因此，盡管LiPF6是目前商業電池中最常用的鋰鹽，但仍然迫切需要新的鋰鹽來開發更好的LIBs。
3.2.2 硼酸鋰鹽
與基于LiPF6的碳酸鹽電解液相比，基于四氟硼酸鋰(LiBF4)、雙硼酸鋰(LiBOB)和雙二氟硼酸鋰(LiDFOB)的碳酸鹽電解液可以在低溫下為LIBs提供更高的離子遷移率?；贚iBF4和LiBOB的電解液表現出較低的Rct[89]。Zhang等[90]評估了不同鋰鹽(1 mol/L LiPF6和LiBF4)的LIBs在－30 ℃的電化學阻抗譜，電解液溶劑為EC+PC+EMC(體積比1∶1∶3)，結果表明基于LiBF4的Rct顯著低于LiPF6，然而具有較大的體積電阻(Rb)，并由Zhang等進一步證明[91]。然而，LiBF4的粘度更高，在石墨上的界面化學程度更低，無法單獨在石墨陽極上產生SEI，并且離子電導率較差。但研究表明[57]，LiBF4電池可以在－30 ℃低溫下保持86%的Rct，而LiPF6電池僅為72%。Zhang等[91]通過向LiBF4中添加1%～5%(摩爾分數)的LiBOB，提高了LiBF4在石墨陽極上的SEI形成能力。
用于低溫LIBs的鋰鹽，研究最全面的是LiBOB。已經證明LIBOB可以通過與LiPF6的協同效應保護SEI膜和防止過渡金屬的沉積[92]。LIBOB具有良好的過充耐受性并且可以穩定電極表面的SEI。然而，LIBOB的高粘度和在碳酸鹽基溶劑中較差的溶解性導致其具有更差的低溫性能[93]。為了解決這些問題，開發了一種具有良好成膜能力的鋰鹽，以改善LIBs的低溫性能。據報道，雙鋰鹽的LIBF4-LiDFOB電解液在低溫下能夠協同提高LIBs的低溫性能。Li等[94]研究發現在－20 ℃時，LiDFOB、LIBF4鹽的混合電解液比單一LiPF6電解液能夠提供更多容量。Zhao等[95]研究了LIBF4/LiODFB(摩爾比1∶1)-EC/DMC/亞硫酸二甲酯(DMS)(體積比1∶2∶1)的電解液體系，在－40 ℃下的放電比容量為82.5 mAh/g，并且在50次循環后具有約100%的容量保持率。
3.2.3 磺酰亞胺鋰鹽
亞胺基鋰鹽是目前商業應用中LiPF6的潛在替代品之一，具有良好的電化學和熱穩定性，顯著提高了LIBs循環性能和安全性，雙(三氟甲烷磺酰)亞胺鋰LiTFSI是其中應用最廣泛的鋰鹽類[96-97]。TFSI－陰離子的酸性賦予電池組件強的化學惰性，提高了電化學穩定性。此外，雙氟磺酰亞胺鋰(LiFSI)也具有高的電化學穩定性和耐水解性，并且可以用于各種電解液以改善循環性能。Mandal等比較了LiTFSI與LiPF6電解液在不同溫度下的電化學性能[96]。LiTFSI在低溫下表現出高離子電導率，在－40 ℃下為2 mS/cm，在含LiTFSI的電解液中，全電池表現良好，半電池在－40 ℃下的性能與常溫相似。然而，F(xiàn)SI－和TFSI－會導致正極的Al集流體嚴重腐蝕[98]，這可能與FSI－中的F-S鍵或合成過程中遺留的殘留氯化物雜質Cl?有關[94]。通過提高電解液中鋰鹽的濃度可以最大程度地減少Al集流體腐蝕的問題，但是高濃度的鋰鹽意味著高粘度，不利于LIBs的低溫性能[99]。因此，可以通過添加硼酸酯鹽來減少或抑制Al集流體的腐蝕[100]。近年來，雙鹽電解液(LiTFSI/LiDFOB)在低溫下表現出良好的離子導電性。此外，由LiTFSI/LiDFOB和LiTFSI/LiBOB組成的雙鹽電解液能明顯改善LIBs的電化學性能[101]。
3.3 添加劑
添加劑在電解液中的質量分數一般不大于5%，其用于改善電解液的性質(SEI成膜性、阻燃性、耐高壓性等)，同時有利于改善LIBs的低溫性能。有機化合物、無機鹽和硅氧烷是三類主要的添加劑[102]。添加劑分解或附著在電極上以產生膜，防止電解液額外的氧化還原反應，或與電極上的反應中心耦合，防止電解液的進一步分解。因此，LIBs中的電解液添加劑可以改善SEI的性能，提高離子電導率，并保護正極材料免于溶解和過度充電[103]。
3.3.1 有機電解液添加劑
具有各種結構和氧化態的有機硫化合物作為影響SEI的LIBs低溫電解液添加劑已被廣泛研究。它們不僅可以提高離子/電子擴散速率，且易于在電極表面上形成穩定的SEI膜，從而提高LIBs的電化學性能。Li等[104]研究了含硫化合物的分解產物，結果表明有利于SEI的形成，從而能夠改善LIBs的低溫性能。Guo等[105]還發現亞硫酸二甲酯和硫酸乙烯酯(DTD)可以形成具有保護性作用的SEI膜，因此LIBs顯示出優異的低溫性能。
含有界面改性添加劑的酯基電解液，如乙酸乙烯酯(VC)、FEC等，是最常用添加劑。其中，VC是最常見的SEI成膜添加劑，并取得了有益的進展。Song等[106]報道了VC添加劑能改善Li金屬沉積形態并提高循環穩定性。Petibon等[107]研究了以VC作為唯一碳酸鹽成分的電解液，電池能夠在－14 ℃、4 C下保留40%的放電容量，而具有3%(質量分數)VC的傳統EC/EMC電解液的電池在－14 ℃下不能以超過2 C的倍率放電，如圖7所示。

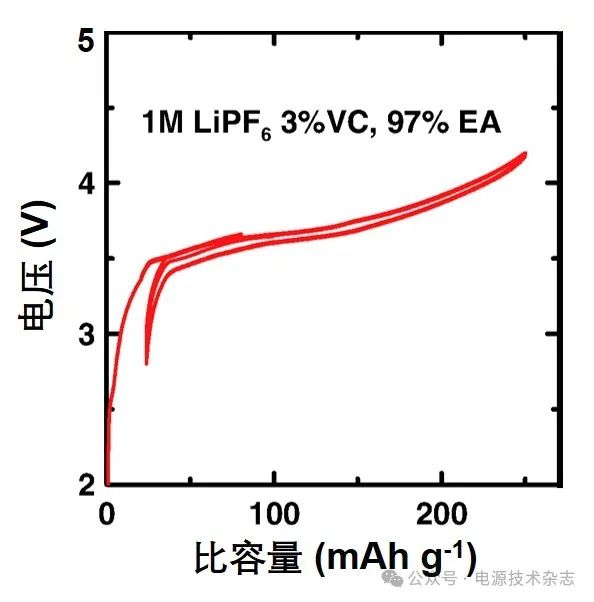

圖7 VC對鋰離子電池性能的影響[107]
無機鋰鹽添加劑對正負極表面具有良好的改性能力。由于具有良好的導電性和溶解性，能夠拓寬LIBs的工作溫度范圍[108-110]。Yang等[110]證明，添加劑二氟磷酸鋰(LiPO2F2)可以形成穩定的SEI膜，同時降低電極表面的阻抗，從而改善低溫性能。添加1%(質量分數)LiPO2F2后，電池在－20和－30 ℃下的容量分別提高了71.9%和57.9%。Shangguan等[108]研究了低溫下LIBs中磷鋰鹽的電化學性能。在－40 ℃下，添加0.05 mol/L LiPO2F2的1 mol/L LiTFSI0.6-LiTFPFP0.4顯示出良好的循環穩定性，這可歸因于鋰枝晶的減少。LiPO2F2添加劑對正極NMC和Li-金屬負極(LMA)界面的協同效應，如圖8～9所示。
圖8 1 mol/L LiTFSI0.6-LiTFPFB0.4雙鹽電解液下，添加0.05 mol/L LiPO2F2到NMC 523/Li電池中負極形貌變化[108]

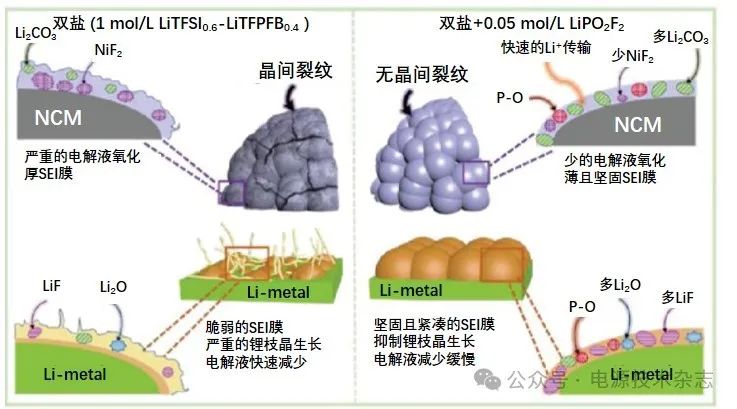

圖9 在雙鹽電解液中，添加劑LiPO2F2對Li負極和NMC 523正極表面積極影響的示意圖[108]
此外，LiPO2F2有助于在正極表面富集無機鋰物質，防止電解液氧化和結構退化。兩項研究的綜合分析結果表明，這種添加劑在石墨和NMC表面上都起到界面形成劑的作用，從而大大降低了SEI中的阻抗。另一種出色的鋰鹽是硼酸鋰鹽，低溫下LiDFOB和LiDFBOP具有協同效應，使其具有獨特的離子電導率[111]。Krause等[112]向1 mol/L LiPF6/(EC+EMC+MP)(體積比1∶1∶3)溶劑中加入0.1 mol/L LiDFOB鋰鹽添加劑后，可明顯提高低溫放電容量。Song等[113]基于從頭算分子動力學(AIMD)，發現添加LiDFBOP可以降低去溶劑化勢壘，如圖10所示。石墨||Li電池表現出良好的倍率性能和低溫性能，在－20 ℃、0.1 C條件下，比容量為240 mAh/g。

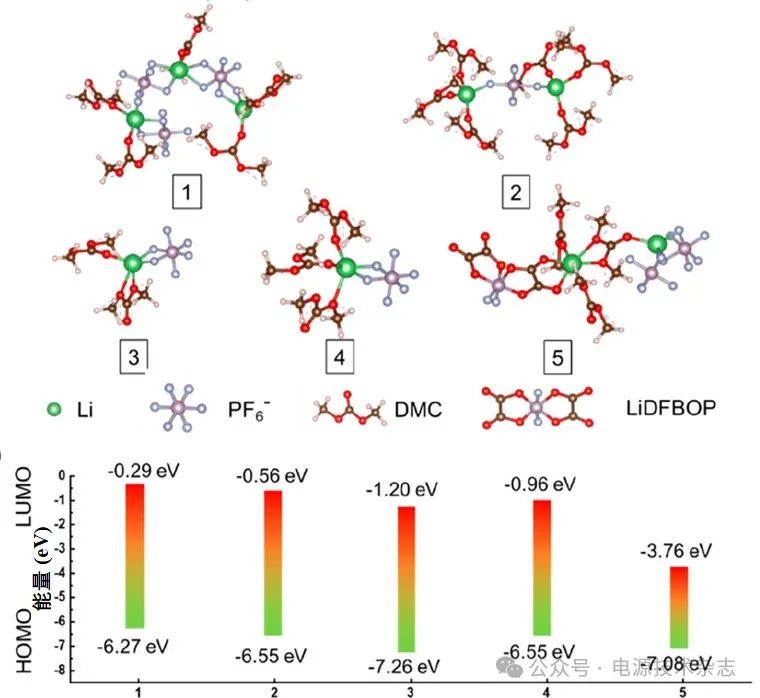

圖10 5種電解液分子在AIMD中的模擬結果以及溶劑化配合物的HOMO/LUMO能計算結果[113]
3.3.2 硅氧烷添加劑
一般認為，OH基團廣泛分散在親水性SiO2上，并且它們會在液體環境中產生凝膠。由于凝膠的多孔網絡，Li+在整個電解液介質中流動，提高了電解液的離子電導率。硅氧烷添加劑具有良好的離子導電性和穩定性，可應用于低溫電解液中。Kim等[114]發現，聚二甲基硅氧烷(PDMS)添加劑，如聚二甲基硅氧烷-共聚(硅氧烷-g-丙烯酸酯)(PDMS-A)，有助于形成穩定及低電阻的SEI膜。在－20 ℃下循環50次后，PDMS-A電池容量保持率為89%，明顯高于非PDMS-A電池的容量保持率(65%)。然而，表面OH基團經常與電解液相互作用，容易擊穿SEI膜，這可能影響SEI膜的形成以及LIBs的循環壽命。Won等[109]使用PDMS-A和鋰硅納米鹽(Li-SiO2)作為LIBs的電解液添加劑，利用其電化學穩定性提高LIBs電池在－20 ℃下的性能，如圖11所示?？傮w而言，與沒有添加劑的LIBs (95 mAh/g)相比，具有這種雙添加劑配方的LIBs在－20 ℃和0.1 C放電倍率下具有高的比容量(110 mAh/g)。雖然沒有研究具體的原理，但通過電化學阻抗譜(EIS)評估可知，該制劑顯著降低了界面電阻和電解液電阻。

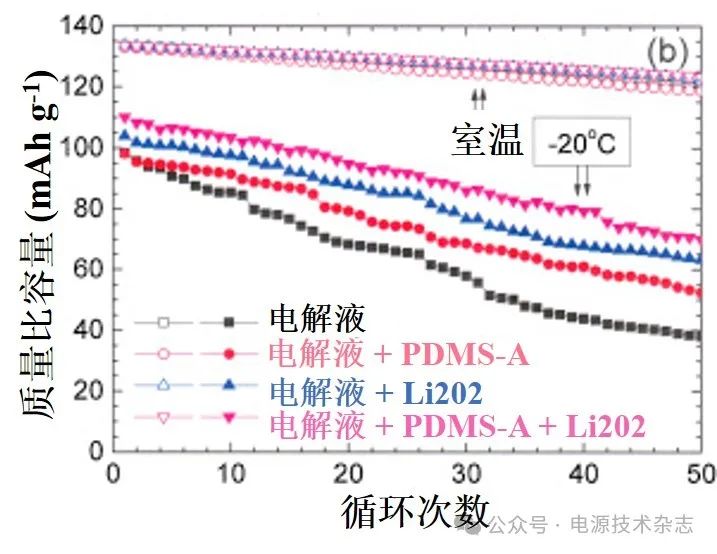

圖11 添加PDMS添加劑的鋰離子電池在室溫和?20 ℃的循環性能[109]
4 總結與展望
隨著社會的穩步前行與科技的不斷革新，儲能電池的發展已逐漸成為保障下一代動力設備穩定運行的基石，尤其是儲能設備在極端氣候條件下的研發與應用。本文系統性地回顧了近年來低溫LIBs領域的研究動態，深入剖析了LIBs在低溫環境下性能的基本原理。
通過電極材料和電解液兩個核心方面的系統性分析發現，LIBs在低溫環境下失效的主要原因有三個方面：(1)電解液、電極材料及其界面離子傳輸/擴散速率降低；(2)電極/電解液界面形成了脆性高且阻抗大的固態電解質界面，導致Li+去溶劑化能顯著增加；(3)負極側出現嚴重的析鋰現象，甚至形成鋰枝晶。
為了應對上述挑戰，當前研究提出以下研究策略以改善LIBs的低溫性能：(1)通過摻雜、包覆及材料結構調控等手段，設計并制備具有高離子電導率的電極材料；(2)調節電解液組分，形成均勻且富含無極成分的薄固態電解質界面，提高離子在電解液體相和界面的傳輸速率；(3)利用先進的熱管理系統，實時監測和控制電池在工作過程中產生的熱量，緩解低溫析鋰等問題。
綜上所述，通過對電極材料、電解液、電池結構的深入研究和優化設計，可以有效擴大LIBs的運行溫度范圍，對于提升LIBs的性能和穩定性具有重要意義，有助于推動相關領域的技術進步和應用拓展。
