中國儲能網訊：我國氫能產業在儲運環節已涌現多條技術路線，不同的技術路線適應不同的應用領域。從儲氫成本、技術、安全性等方面來看，高壓氣態儲氫仍是當下儲氫方式的最優選擇，中短期高壓氣態儲氫仍將是主流。其中，儲氫井技術因建造工藝簡單、適用場景靈活、安全性高、儲氫潛力大等優點，未來有望成為高壓氣態儲氫技術的主要發展方向之一。
□本報記者 楊靜麗 通訊員 蔣琳琳 牛成成 王碧輝 楊嶺敏 文/圖
近日，我國以氫楓為代表的技術團隊，形成了集鎂基固態儲氫材料、吸放氫控制系統等于一體的鎂基固態儲運氫系統成熟產品，并率先進入產業化階段。
氫能產業鏈主要包括氫的生產、儲存、運輸和應用四個環節，規模龐大且繁雜，其中，氫能儲運環節作為連接從氫能生產到應用的橋梁，是高效利用氫能的關鍵，更是推動氫能大規模發展的重要因素。因此，如何實現安全、高效、經濟儲運，推動氫能多元化應用，一直是國內外相關領域關注的重點。
儲運：氫能發展的“命門”
隨著清潔低碳經濟的迅速發展，新能源的需求越來越大。氫能以無污染、可儲存、易運輸、來源廣、熱值高、應用場景豐富、燃點低等特性，被公認為是最有前景的清潔能源之一。
我國不僅將氫能納入國家能源戰略體系，而且出臺了一系列政策支持氫能產業發展。目前，我國氫氣產能約4100萬噸/年，年產量約3000萬噸。為實現碳中和目標，2060年，我國氫氣需求量將從3000余萬噸增至1.2億噸，在終端能源體系中占比達到20%。隨著氫氣需求量大幅增加，儲氫技術成為當前研究的熱點。
氫作為一種氣態物質，科研人員一直致力于通過提高氫的密度，從而將其儲存起來以提高氫的利用效率，但氫儲存難度較大。主要有以下三點原因：第一，所有元素中氫最輕，在標準狀態下，密度為0.0899克/升，不到水的萬分之一。在零下252.7攝氏度可成為液態，密度為70克/升，僅為水的1/15。第二，作為元素周期表上的第一號元素，氫的原子半徑非常小，能穿過大部分肉眼看不到的微孔，在高溫、高壓下，甚至可以穿過很厚的鋼板。第三，氫非常活潑，穩定性極差，泄漏后易發生燃燒和爆炸，爆炸極限在4%~74.2%（氫氣的體積占混合氣總體積比）。
由于氫具有重量輕、密度小、液化溫度低、性質活潑等特性，使得其儲運難度大、成本高、安全性低，在氫能產業鏈中，氫的儲運成本通常占總成本的30%，在某些情況下甚至高達40%。
從氫能的上中下游各環節發展情況來看，制氫、加氫、用氫其實都比較容易實現規?；l(fā)展。氫能產業的短板在于氫能儲運，可以說，儲氫技術的效率和成本直接影響整個氫能產業鏈的運作效率和經濟效益，儲運是氫能發展的“命門”。因此，提高氫能儲運效率、降低儲運成本，是推動氫能規模應用的突破口。
“落戶”中原油田的中國石化兆瓦級可再生電力電解水制氫示范項目全景。
氣態、液態、固態，誰才是最佳儲運方式？
儲氫是氫能應用現代產業鏈的能量樞紐和能量“銀行”，發揮穩定儲供的“蓄水池”作用。氫氣的質量能量密度約為每千克120兆焦，約為汽油、柴油、天然氣的2.7倍，但單位體積能量密度僅為天然氣的1/3，如何保持高能量密度儲存是儲氫技術的關鍵。
儲運方式包括物理儲運和化學儲運。物理儲運有低壓、高壓和低溫三種方式，對應的是管道儲運、高壓管束儲運和液氫槽罐儲運等；化學儲運是將氫氣以化合物或金屬吸附的方式儲運，到應用端通過催化劑將氫氣裂解出來，包括液氨、甲醇、有機液體儲氫（LOHC）和固態儲氫。
按照氫的不同形態，當前儲氫的主要方式可分為高壓氣態儲氫、低溫液態儲氫、有機液態儲氫、固體材料儲氫。
高壓氣態儲氫是把氫氣壓縮后儲存在相應容器里，是目前發展最成熟、最常用的儲氫技術，預計在未來較長時間仍將占據氫能儲存技術的主導地位。高壓氣態儲氫包括容器儲氫、地質儲氫等。
容器儲氫是指在氫氣臨界溫度以上，用高壓將氫氣壓縮至儲氫容器里。在氫能汽車領域常采用儲氫瓶作為儲氫容器，I型瓶、II型瓶因氫脆問題嚴重，不適合車載使用。目前國外主要使用的是IV型瓶。受限于碳纖維、樹脂性差，國內目前主要使用的是35兆帕的III型瓶。
管道儲氫也屬于容器儲氫。管道運輸不受地理環境限制，可以實現跨國、跨地區長距離輸送，有助于優化資源配置。目前我國氫能管道運輸還處于發展階段，尚未大規模普及。管道輸氫需要考慮基礎設施投入問題，氫氣專輸管道單位長度投資大約是天然氣管道的3倍，摻氫或改造這兩種途徑目前均存在一些局限和未知因素。
地質儲氫是像建設儲氣庫那樣建設儲氫庫，是氫能大規模儲備的有效途徑，是我國大規模儲氫的優先發展方向。從長遠來看，氫能要實現對凈零排放的重大貢獻，就必須進行大規模儲存。地質儲氫由于規模大、綜合成本低而廣受關注。

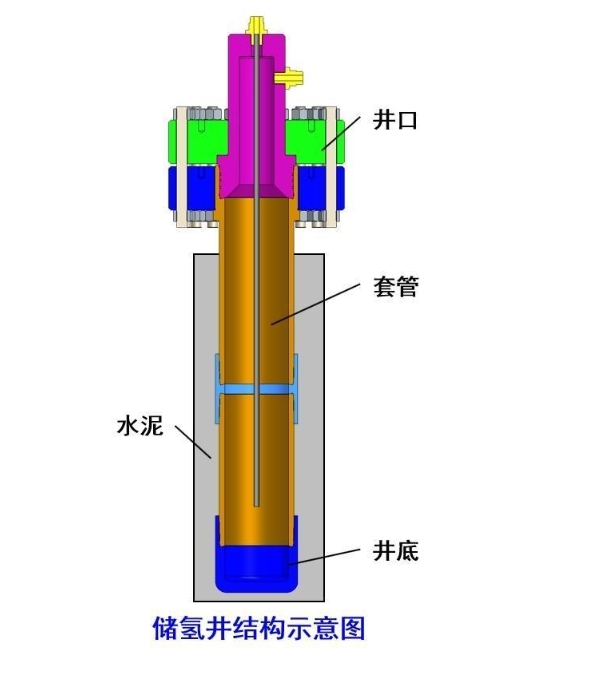

值得一提的是，儲氫井也是高壓氣態儲氫的一種方式。儲氫井是指深埋在地下、使用專用材料制作而成的氫氣儲存地埋井，具有安全系數高、儲氫潛力大等特點，占地面積僅為目前普遍使用的地上儲氫設備的1/10~1/5。儲氫井作為站用儲氫形式的應用在國外還是空白。中國石化在該領域進行前瞻性嘗試，于2021年8月在重慶半山環道綜合加能站開展先導試驗。該站是國內首座應用儲氫井技術的加氫站，日供氫能力1000千克。中國石化擁有儲氫井核心技術的自主知識產權，重慶半山環道綜合加能站先導試驗的成功對加氫站的配建改造具有示范效應。
低溫液態儲氫技術是利用氫氣在高壓、低溫條件下液化，體積密度為氣態時的845倍，實現高效儲氫，輸送效率遠高于氣態氫。但液態氫的沸點極低，對儲罐材料的絕熱性能有極高要求。由于液態氫與液態氧配對時產生高比沖，這種儲氫技術適用于長距離儲運，比如用作航空運載火箭的燃料或低溫推進劑。低溫絕熱技術及儲氫容器的設計是低溫液態儲氫技術能否取得進步的關鍵。這種儲氫技術一次性投資成本大、技術要求高，所以，降低液化成本、提高儲氫罐的絕熱性能是目前研發的難點。我國液態氫的應用主要集中于航天領域，民用液態氫儲存容器材料和絕熱技術還不成熟，工程實例較少。
有機液態儲氫技術是基于不飽和液體有機物在催化劑作用下進行加氫反應，生成穩定化合物，當需要?dú)錃鈺r再進行脫氫反應。有機液態儲氫具有成本低、密度大、吸脫氫過程可多次循環、安全穩定且常溫常壓下為液體便于運輸?shù)奶攸c(diǎn)，但操作條件相對苛刻，存在配備裝置成本較高、氫氣純度較低、高溫脫氫條件下致催化劑結焦失活等缺點。
固體材料儲氫技術主要依賴儲氫材料的吸氫、脫氫能力，儲氫材料可分為物理吸附類儲氫材料與化學吸附類儲氫材料。固態儲氫技術具有體積儲氫密度大、安全性好、儲存時間長等優點。然而，固態儲氫也面臨一些挑戰，如材料性能需要進一步提升、成本需要進一步降低、技術標準化和產業化需要進一步加強等。
高效率、低成本，是氫能儲存未來發展趨勢
當前，我國儲氫技術仍處于發展前期，但勢頭強勁。我國氫能產業在儲運環節已涌現多條技術路線，不同的技術路線適應不同的應用領域。任何一項技術能夠發展成為推動人類社會進步的科技力量，必須符合價廉、安全、好用的原則。針對目前氫能儲存技術的發展，未來應注重對儲氫機理的研究，從理論層面上尋求提高儲氫密度、降低吸放氫溫度的途徑；研究要盡可能多地直接面對市場，注重實用性；盡快完善儲氫系統標準規范及安全評價體系，保證儲氫系統安全可靠。
從儲氫成本、技術、安全性等方面來看，高壓氣態儲氫仍是當下儲氫方式的最優選擇，中短期高壓氣態儲氫仍將是主流。其中儲氫井技術因建造工藝簡單、適用場景靈活、安全性高、儲氫潛力大等優點，未來有望成為高壓氣態儲氫的主要發展方向之一。
因受技術和成本端的制約，國內低溫液態儲氫、有機液態儲氫、固體材料儲氫技術短期內難以實現規?；瘧?yīng)用，長期來看，待技術突破及產能擴大后，液態儲氫與固體材料儲氫有望成為儲氫的主流方式。
盡管儲氫技術已取得顯著進展，但目前仍面臨提高儲氫密度、確保安全性及降低成本等挑戰。同時，氫能產業鏈的基礎設施建設尚未跟上市場需求的步伐，進一步限制了氫能的廣泛應用。
新聞會客廳
儲氫井在液態儲氫方面具有巨大潛力
伊偉鍇 中國石化石油工程技術研究院新能源工程技術研究中心副經理
問：儲氫領域研究對中國石化打造“中國第一氫能公司”有怎樣的意義？
答：當前，探索一種清潔、高效的可再生能源替代傳統化石能源，已成為全球共同面臨的緊迫課題。儲氫作為一種新型儲能類型，在清潔、高效、可持續等方面具有獨特優勢，是未來能源轉型的重要方向之一。近年來，中國石化加快打造中國第一氫能公司，圍繞綠氫煉化、氫能交通加強產業布局，大力推進氫能全產業鏈技術研發應用，通過大型綠電制氫項目及加氫站等基礎設施建設，帶動氫能裝備研發和制造企業發展，積極推動氫能產業高質量發展。
儲氫領域的技術突破對延長氫能產業鏈、加速氫能產業規?；l(fā)展意義非凡。儲氫領域?qū)ρ由鞖淠墚a(chǎn)業鏈的影響主要體現在提高氫能儲運效率、降低成本、確保安全性，以及推動氫能大規模商業化應用方面。
儲氫技術是氫能產業鏈中的關鍵環節，直接影響氫能的制備、儲存、運輸和應用等環節，對促進氫能產業發展具有至關重要的作用。提高氫能儲運效率、降低儲運成本，是當前集團公司氫能領域科研攻關的一項重要工作。
問：中國石化在儲氫領域做了哪些嘗試？
答：截至目前，中國石化已累計投資10家氫能企業。2024年7月，中國石化新星（內蒙古）西氫東送新能源有限公司發布內蒙古烏蘭察布至京津冀地區氫氣輸送管道示范工程環境影響評價工程相關招標公告，該輸氫管道示范工程途經內蒙古、山西、河北、北京和天津等地，管道全長約1145公里，近期設計輸氫能力10萬噸/年、遠期規劃輸氫能力50萬噸/年，這意味著我國長距離大規模輸氫管道已漸行漸近。
問：針對目前儲氫領域的短板，未來要開展哪些工作？
答：在制氫技術迅速發展的當下，儲氫行業正站在一個新的起點上，儲氫行業必將迎來更快速、更可持續的發展。圍繞打造原創技術策源地，中國石化加快核心技術攻關。目前，在儲氫技術方面，中國石化石油工程技術研究院主要開展了“井筒高壓儲氫技術研究”的前瞻項目和“直徑339.7毫米儲氫井關鍵工程技術研究”等攻關項目，并依托油田單位和銷售公司開展儲氫井的示范應用配套項目，研發了大口徑儲氫套管、井口裝置和井底裝置，配套研發了儲氫井泄漏檢測監測和修復技術。
儲氫井在液態儲氫方面具有巨大潛力。目前，國內外在液氫儲氫井建設方面尚屬空白。未來可以在構造形式、管材選擇、防氫脆技術、絕熱方式選擇等方面進行探索性研究，并開展液態儲氫井實驗室建設和關鍵技術研究，形成具有自主知識產權的液態儲氫井技術體系。
高壓氣態儲氫井在安全、儲氫潛力和占地面積方面具有無可比擬的優勢?？蒲袉挝恍枰趦渚矫嫘纬纱笾睆?、高壓力儲氫井關鍵技術體系，并具備大規模儲氫井施工的資質和能力，努力使地下儲氫技術處于國際先進水平。目前，石油工程技術研究院已根據儲氫井科研攻關和技術創新的需求，同步建設高壓氣態儲氫井工程模擬實驗室，為氫能產業提供關鍵技術研究和工程驗證平臺，推動氫能技術發展和應用，為中國石化綠氫能源戰略發展提供技術保障。
（楊靜麗 蔣琳琳 整理）
企業實踐
廣州工程：聯合開發新型高壓儲氫瓶組
本報訊 近日，廣州工程公司與中船雙瑞（洛陽）特種裝備公司聯合開發的設計壓力50兆帕、容積3立方米高壓儲氫瓶在洛陽實現批量生產，開始供應中船718所等加氫站。這是雙方繼35兆帕系列產品后在新型儲氫裝備領域取得的又一突破，進一步提升了氫能全新業務鏈的競爭力。
該公司把以氫能為核心的新能源業務作為轉型發展的優先方向，不僅參加了萬噸級綠氫工程技術開發及綠氫煉化示范、燃料電池車用氫氣純化、油氫合建站及供應鏈構建與應用等“十條龍”課題攻關，圍繞綠氫制備、儲存、運輸、加注等環節開展研究，而且通過工程設計或總承包模式建成了一批氫燃料電池供氫中心、油氫合建站。
儲氫和輸氫是連接氫源和終端用戶的橋梁，也是影響氫能成本的關鍵要素。近年來，在集團公司大力支持下，該公司作為重要參與方承擔了超高強度高壓儲氫用材料及裝備、大型雙殼真空絕熱型液氫球罐及儲罐工程技術、大功率供氫系統常溫常壓儲氫材料技術等國家和集團公司多項重點科研課題，涉及氣態儲氫、液態儲氫和固態儲氫等多個領域，已圍繞25兆帕球形儲罐儲氫容器、50兆帕鋼帶纏繞儲氫容器等儲氫裝備及新材料申報專利20余項。
該公司與中船雙瑞（洛陽）特種裝備公司達成合作協議，在做好加氫站整體設計、高壓儲氫壓力容器計算分析的同時，圍繞材料特性、產品加工制造工藝反復試驗，相繼突破了大壁厚鋼管旋壓、容器熱處理工藝及新材料等關鍵技術，生產出設計壓力22~41兆帕、容積6~18立方米的儲氫瓶組，受到用戶好評。（李建永）
石化機械：設計制造大排量氫氣壓縮機
本報訊 石化機械作為中國石化氫能裝備制造基地，積極發展氫能裝備產業，依托以超高壓結構技術、超高硬材料技術、超高能控制技術、超高精制造技術為核心的科技創新體系，大力加強氫能裝備基礎應用研究，系統構建研發體系，掌握多項關鍵核心技術，取得相關專利50余項，目前，具備了制氫、儲氫、加氫、輸氫的裝備制造能力。
石化機械下屬三機分公司有30多年研發制造天然氣壓縮機的經驗，是中國石化壓縮機國產化制造基地。針對儲氣庫設計進氣壓力和排量、排壓、排溫等具體要求，該公司自主設計開發了“大吞大吐”能力強的高壓大功率儲氣庫壓縮機，應用于文23儲氣庫、文96儲氣庫、江漢鹽穴儲氣庫等重點工程。
多年研制儲氣庫壓縮機的技術積累，為自主研制儲氫裝備提供了經驗。石化機械先后研制出45兆帕、90兆帕氫氣壓縮機，并為燕山石化二期萬方級氫氣提純設施項目設計制造了3臺33兆帕高效大排量氫氣隔膜壓縮機，為京津冀地區高純氫氣供應需求提供性能領先的裝備支持。為確保壓縮機關鍵性能指標完全滿足設計要求，每臺氫氣壓縮機成橇采用直觀可視的全三維設計和脈動分析優化管路布局，并順利通過HAZOP和SIL等級評定。
目前，為滿足大排量管道輸氫工程的需求，石化機械自主研制了萬方級往復式氫氣壓縮機，提升了制氫、儲氫、加氫、輸氫的裝備制造能力，助力中國石化打造中國第一氫能公司。（盧 鵬）
