中國儲能網訊：碳中和已成為了人類社會應對全球氣候變化達成的共識，世界各國都在積極采取措施努力實現碳中和目標。氫能既是清潔零碳的新能源，又是重要的儲能載體，具有燃料與原料的雙重屬性，是碳替代的重要手段。
隨著新能源的大發展，在新型電力系統構建過程中，風電、光伏等可再生能源的比例將大幅度攀升，但其間歇性和波動性容易使得發/用電匹配失衡，電力系統可調容量、慣量下降。儲能是高比例的可再生能源接入電網后，維持電力系統平穩運行的必然選擇。在全球碳中和的時代背景下，氫能與儲能的交叉、融合發展，將迎來巨大發展前景。
氫能在新型電力系統中的作用
氫能作為一種清潔靈活的二次能源，在新型電力系統中可作為電力介質的載體，實現氫-電靈活轉化。氫能也是廣義上的能量存儲形式之一，如圖所示，在眾多的儲能技術中，氫儲能可與新型電力系統高度耦合，克服新能源電力儲存的難題，實現大規模、長周期、跨季節儲能，支撐新能源成為新型電力系統的低碳能源。

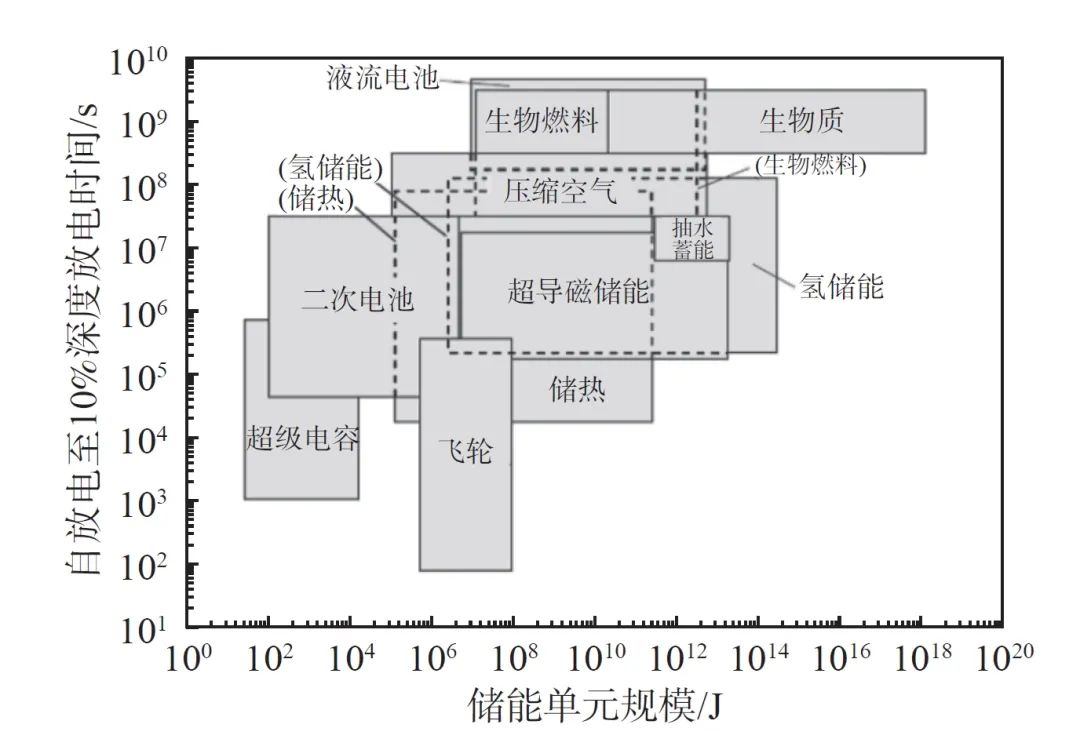

↑ 各類儲能技術的自放電時間與單元規模
氫氣作為能源載體，本身并不含有碳元素，其是否能發揮脫碳作用取決于其生產方式。根據國際可再生能源機構（International Renewable Energy Agency, IRENA）報道，按照氫氣的來源，可以將其劃分為綠氫、藍氫和灰氫。其中，通過可再生能源電力電解水制取的氫氣為綠氫，這一過程中沒有二氧化碳（CO2）的產生，實現100%綠色氫氣生產；通過化石燃料制取氫氣（如天然氣裂解制氫、含氫工業尾氣提取氫氣等），產生的CO2會被捕集、存儲并被利用，整個過程實現CO2零排放，生產的氫氣被認為是藍氫；而通過化石燃料生產氫氣，產生的CO2直接排放到大氣中，生產的氫氣稱為灰氫。從碳中和目標的角度而言，要實現脫碳，綠氫是最終的選擇。
根據IRENA的預測，如按照《巴黎協定》約定的將本世紀全球氣溫升幅控制在1.5攝氏度以內，到2050年全球需要5太瓦可再生能源電力用于生產綠氫，折合約4億噸綠氫。而根據中國氫能聯盟的報道，2030年我國的氫氣需求量在3715萬噸，2050年則達到6000噸，在我國的終端能源體系中的比重將超過10%。
現階段，由于電解水制氫的成本相對于化石燃料制氫仍然較高，直接推廣使用綠氫仍缺乏經濟性，因此氫能的推廣是從減少灰氫過渡到以藍氫為主，最終將廣泛采用綠氫。除了政策與市場，綠氫的生產成本是其規?；闹卮笞枇?。綠氫成本的兩大組成部分包括可再生能源電價與電解水裝置。新能源規模的擴大與發電技術進步會使可再生能源電價逐步降低。2021年，全球光伏發電最低中標電價1.04美分每千瓦（折合人民幣約0.066元每千瓦，沙特），而我國光伏發電最低中標電價約0.147元每千瓦（四川甘孜）。但僅依靠降電價并不能使綠氫相比于藍氫更具備經濟優勢，還需要提高電解水技術成熟度及降低其電解槽的生產成本。
目前，全球有四種主流的電解水技術，包括堿性（Alkaline）電解水技術、質子交換膜（Proton Exchange Membrane, PEM）電解水技術、陰離子交換膜（Anion Exchange Membrane，AEM）電解水技術和固體氧化物（Solid Oxide）電解水技術，如圖所示，其中堿性和PEM的商業化成熟度較高，盡管AEM和固體氧化物擁有巨大的發展前景，但是其仍處于實驗室階段，僅有少量企業和原型機制造商在推動其生產制造及商業化。

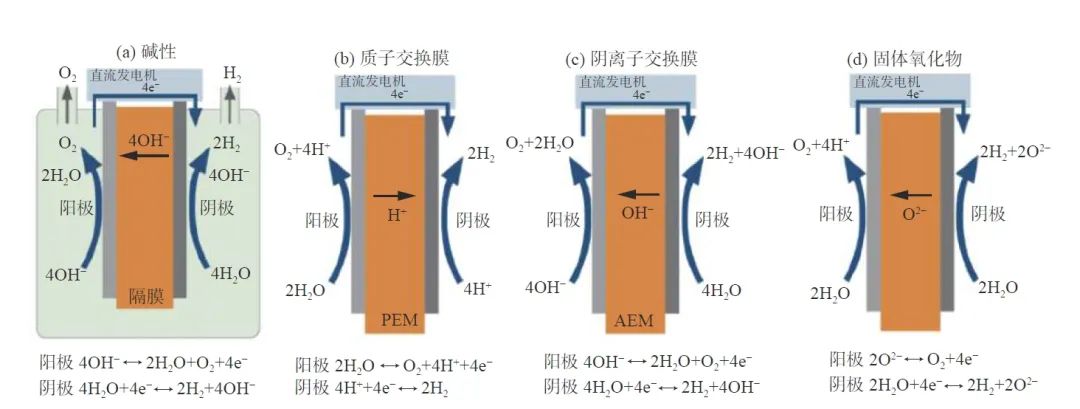

↑各種商業化電解水技術的類型
根據對全球電解水技術研究機構的發展情況進行總結，四大類電解水技術現階段的研究成果（以2020年為例）和未來的發展目標（以2050年為例）具有比較明確的指標和攻關方向，如下表所示。

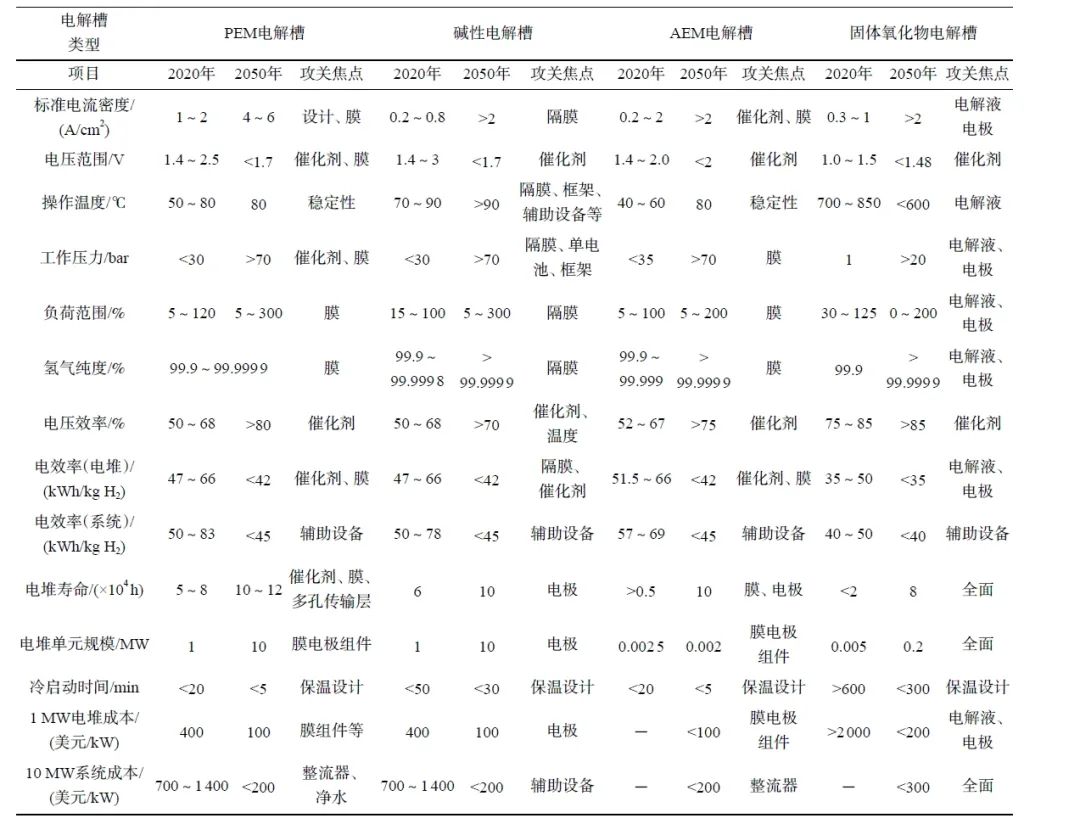

↑ 各類電解水技術現階段性能及未來研發目標
可再生能源大規模發展可以為綠氫的生產提供大量的廉價能源，并且隨著電解水技術的不斷成熟，綠氫的生產成本將快速下降。盡管部分領域可以采用綠電（可再生能源電力）進行替代實現碳減排，但是冶金、化工、水泥的生產過程中需要大量的高品位熱能（溫度高于400攝氏度），這部分熱能難以采用電氣化的方式來解決，這些難減排領域則適用氫能替代。因此，綠氫也為可再生能源的進一步發展提供廣闊的應用場景。宜電則電、宜氫則氫、電氫耦合將是能源應用體系發展的新形勢。
綠氫的應用場景及技術路線
綠氫的應用場景主要包括交通、建筑、電力、工業等領域，如圖所示。其中交通領域是目前氫能應用的主要領域。綠氫是各經濟領域深度脫碳的重要實現路徑，同時各經濟領域的大規模用氫也將進一步促進氫能產業的發展。

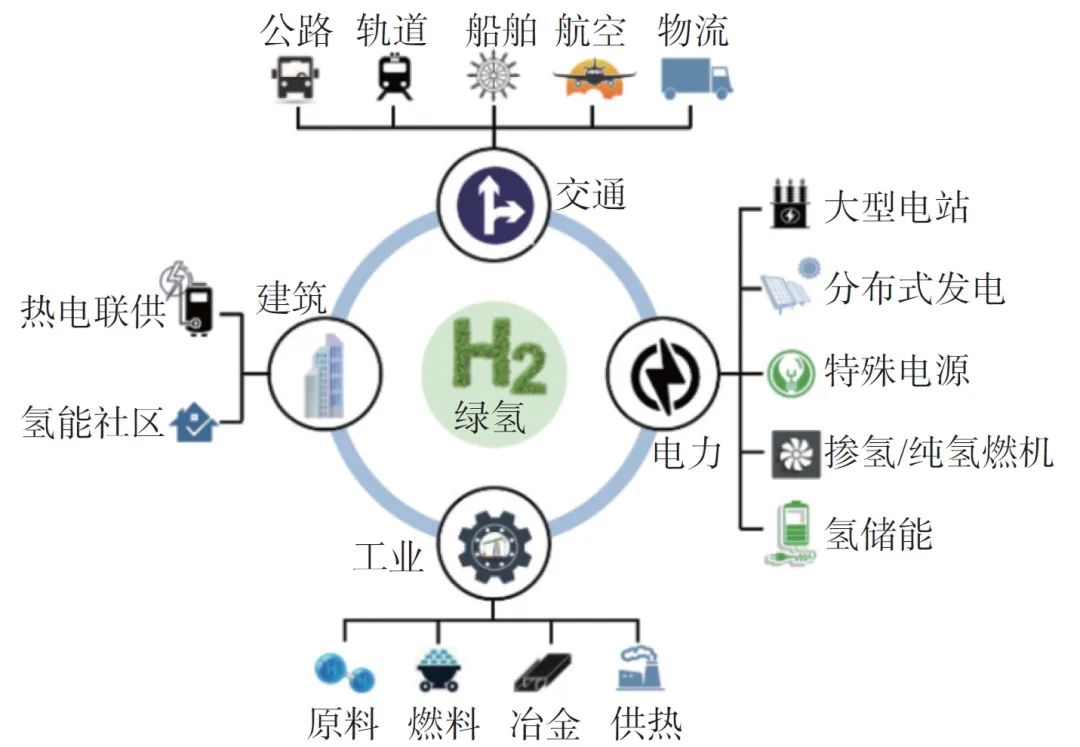

↑ 綠氫的應用場景
●交通
氫燃料電池技術的發展使氫能可以廣泛應用于公路交通、軌道交通、船舶、航空等各種交通領域。氫能源汽車是人們最熟悉的氫能應用場景，其在國際上應用已非常廣泛。截至2021年，全球各類氫燃料電池汽車保有量已經達到近四萬輛，乘用車、公交車、物流車、叉車等多種氫燃料電池汽車已經實現商業化運營。隨著氫能源交通技術的進一步完善和普及，氫能交通的市場發展前景在不斷壯大。
●電力
氫能在電力領域的應用主要依托燃料電池技術。其中，固體氧化物燃料電池（Solid Oxide Fuel Cell, SOFC）和熔融碳酸鹽燃料電池（Molten Carbonate Fuel Cell, MCFC）是發電領域最具應用前景的燃料電池，也是未來大規模清潔發電站的優選對象。集中式可再生能源發電方案可以將周邊的氫氣運輸?shù)桨l(fā)電站進行發電，并利用現有的電力網絡進行電力輸配。分布式發電一般是指靠近終端用戶的小型發電裝置，其具有發電技術種類多、發電規模高度可控、設備安裝便捷等優點，可為工商業和住宅的電力需求提供靈活解決方案。目前，以SOFC為主的分布式發電已在歐美日韓等發達國家和地區開始初步商業化。我國分布式電源技術正在加緊應用示范推廣，隨著技術進步和成本下降，不斷推進商業化進程。
特殊電源主要依托質子交換膜燃料電池（Proton Exchange Membrane Fuel Cell, PEMFC）技術，包括通信基站、數據中心的備用電源和應急電源車等。
摻氫/純氫燃氣輪機也是基于氫能發電清潔能源系統的一部分，如今國際上關于富氫燃料燃氣輪機的研究與應用已有較多的業績，全球掌握比較領先技術的企業包括日本三菱重工、美國通用電氣和德國西門子。
氫能發電可用來解決電網削峰填谷、可再生能源電力并網穩定性問題，有利于提高電網安全性和靈活性，大幅度降低碳排放。傳統的抽水蓄能在儲能領域中占據絕對主導，氫儲能等新型儲能技術也在不斷發展。眾多燃料中，單位質量氫氣的能量密度高，具備規模大、響應快、可實現跨季節儲能的特點，是少有的能夠儲存百吉瓦時規模能量以上的儲能方式，極具發展?jié)摿Α?
隨著氫能在終端能源消費體系中的占比逐漸升高，氫能作為電力儲能介質，將發揮連接可再生能源與電力的紐帶作用，成為新型電力系統的有機組成部分。與此同時，電力網絡和氫能供應鏈基礎設施的協同優化，不僅有利于降低基礎設施建設成本，還可以實現電網碳減排、增強氫電耦合體系的時間和空間靈活性。

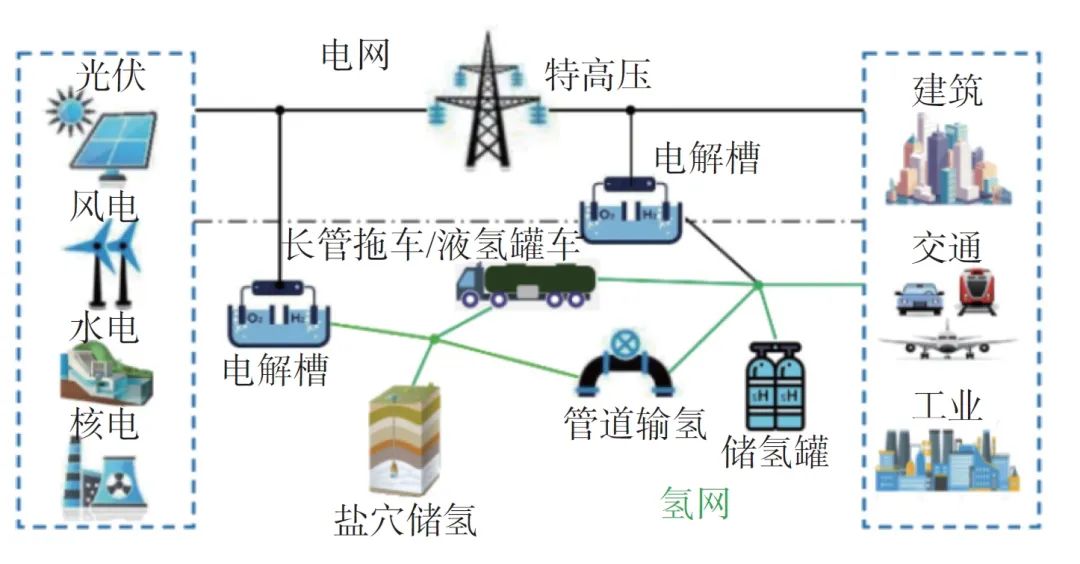

↑ 氫電耦合能源輸送系統
●建筑
建筑領域主要針對滿足電和熱的需求，基于SOFC的熱電聯供系統是主流場景。日本的家用燃料電池發展領先于世界，目前其家用燃料電池熱電聯供系統的安裝量已達數十萬套。其次，摻氫供熱和純氫供熱技術也在不斷研發?，F(xiàn)階段天然氣管道內摻入3%以內的氫氣對新建的天然氣管道無影響，終端用戶設備燃燒方式不變。
氫能社區是實現氫能“制-儲-輸-用”綜合應用的重要方式，是開拓氫能燃料電池分布式能源和智慧能源產業的新途徑，也是國家基礎設施建設的重要組成部分。
2019年日本率先建立了全球第一個氫能社區。我國2021年國家重點研發計劃也重點支持氫能社區綜合示范，推動氫能產業發展。2021年，廣東佛山在南海區規劃投資80億元打造全國首個“氫能進萬家”智慧能源示范社區，推廣可再生能源互聯互通的智慧能源型城市建設。
●工業
工業領域包括化工、冶金等，氫氣在其中主要扮演原料和燃料的角色。工業用氫的消費量巨大，僅是存量灰氫的綠氫替代就是巨大的市場。
目前，95%以上的氫氣仍作為原料用于煉化行業加氫精煉以及化工行業合成氨、合成甲醇等。未來，氫氣作為化工原料仍將是其主要用途，但是氫的來源將從目前以化石能源制氫為主即“灰氫”向可再生能源電解水生產的“綠氫”轉變。綠氫化工（綠氫替代灰氫）是實現這些行業深度脫碳的重要途徑。
無機化工中，綠氫應用主要是合成氨；有機化工中，綠氫應用除了石油煉化、合成甲醇，還應用于與CO2合成高端化學品，如下表所示。

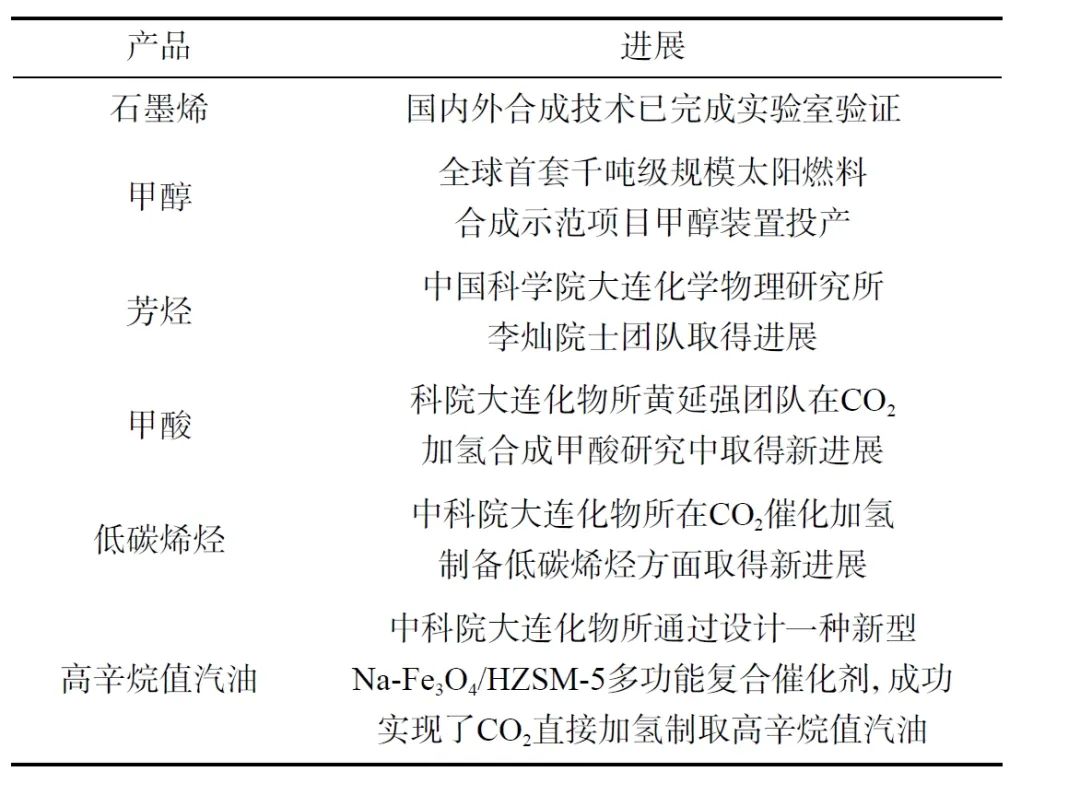

↑ 中國的二氧化碳加氫合成化學品研究進展情況
冶金工業也是碳排放大戶，焦炭作為還原劑使用是冶金行業高碳排放的重要原因。當前全球75%的鋼鐵來自高爐還原工藝，采用焦炭作為還原劑，高爐還原過程的碳排放量占整個煉鋼流程的90%。氫能冶金的原理是利用氫氣的高還原性，將氫氣替代煤炭作為高爐的還原劑，以減少乃至完全避免鋼鐵生產帶來的碳排放。
隨著鋼鐵行業CO2減排壓力日益增大，日本、瑞典、德國等國紛紛探索應用氫冶金技術并取得一定進展。我國相關鋼鐵企業也在積極布局氫冶金項目。氫能冶金是鋼鐵行業碳減排的必然路徑，也是鋼鐵產業進入一個新時代的標志。
全球的工業供熱需求巨大，并且90%以上依靠化石燃料，而工業供熱需求近一半是高品位熱能。盡管可再生能源電力可以滿足低、中品位熱能的需求，但是冶金、化工、水泥等行業生產過程中高品位熱能則需要氫燃料來替代。因此，工業供熱也是綠氫的一個重要應用場景。
氫能和儲能的共性關鍵技術
抽水蓄能、壓縮空氣儲能（包括液化空氣儲能）以及氫儲能是具備大規模儲能能力的儲能技術。抽水蓄能電站受到地理條件的限制較為苛刻，并且我國可再生能源資源集中的地區往往其水資源也比較有限，無法滿足抽水蓄能電站的建設需求，因此，我國抽水蓄能的發展?jié)摿⒉粩鄿p小。壓縮空氣儲能與氫儲能的儲能容量大、壽命長，隨著其技術的進步和完善，具有強大的發展?jié)摿Α，F(xiàn)階段，壓縮空氣儲能的技術較為成熟，我國壓縮空氣儲能的示范項目也正在不斷布局。氫儲能，尤其氫液化工藝與壓縮空氣儲能（包括液化空氣儲能）工藝具有較好的耦合性，耦合工藝可以進行能量的梯次利用以提高聯合工藝的整體能效，如圖所示。此外，這兩類儲能技術具有相同的關鍵設備，如壓縮機、膨脹機、換熱器等，如表所示。因此可以進行協同研發攻關，形成互相促進的產業格局。

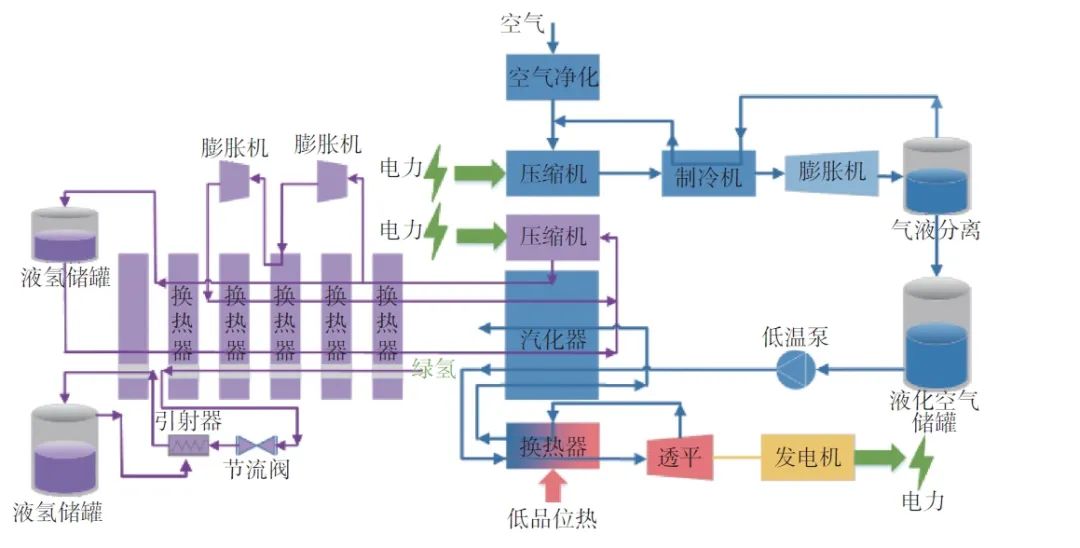

↑ 液氫耦合液化空氣工藝流程圖

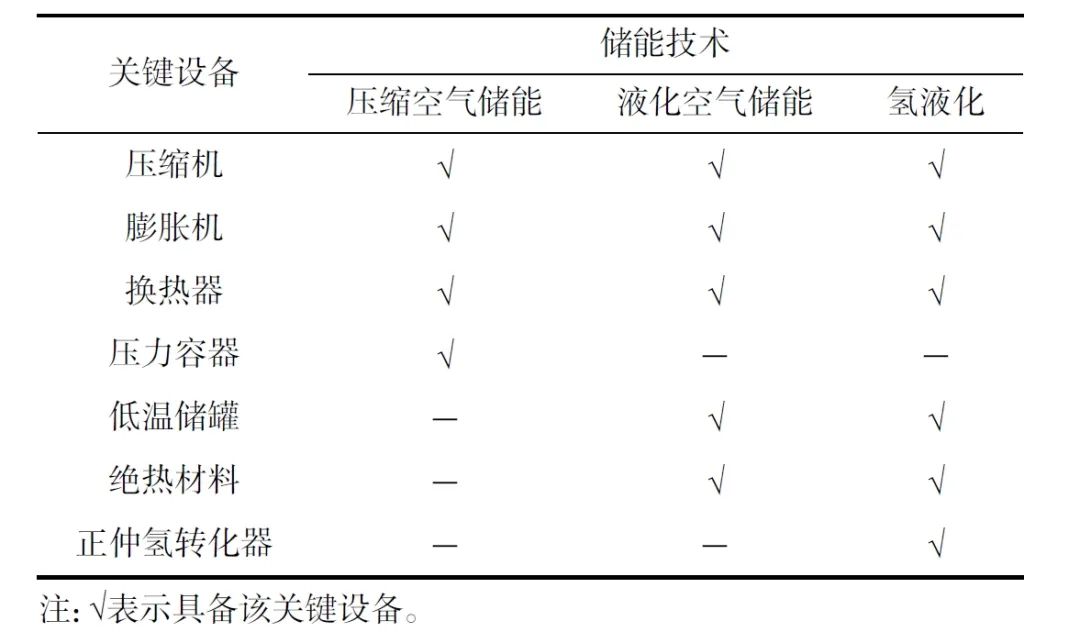

↑ 壓縮空氣儲能、液化空氣儲能與氫液化工藝的關鍵設備對比
壓縮空氣儲能與氫儲能（地下儲氫）的建設條件也具有高度相似之處。壓縮空氣儲能是利用電能將空氣壓縮至高壓并存儲在地下洞穴（高氣密性的巖石洞穴、鹽洞、廢棄礦井等）或壓力容器中。國外也已開展利用地下洞穴進行氫氣儲存的研究，壓縮空氣儲能技術相對成熟，其在地質勘探、洞穴密封性、環境保護等方面可作為發展地下儲氫的重要借鑒。
氫能在新型工業系統中的作用
氫氣在工業上的應用早已非常廣泛，如下圖所示?；剂现茪涫菤錃赓Y源的主要來源，包括煤制氫、天然氣制氫等，綠氫的比例極低，不足1%。氫氣作為工業原料用于合成氨、合成甲醇、石油煉化等，其作為燃料直接燃燒用于工業供熱的比例也近15%。因此，在工業中綠氫取代灰氫或者藍氫也具有相當大的規模和潛力。常規的電力來源于化石能源，但是會帶來嚴重的碳排放及環境污染，在碳中和的發展原則下，尤其國家鼓勵新能源電力“能建盡建、能發盡發”，新能源電力的比重將不斷增大，其也將以綠氫作為載體應用于工業領域。

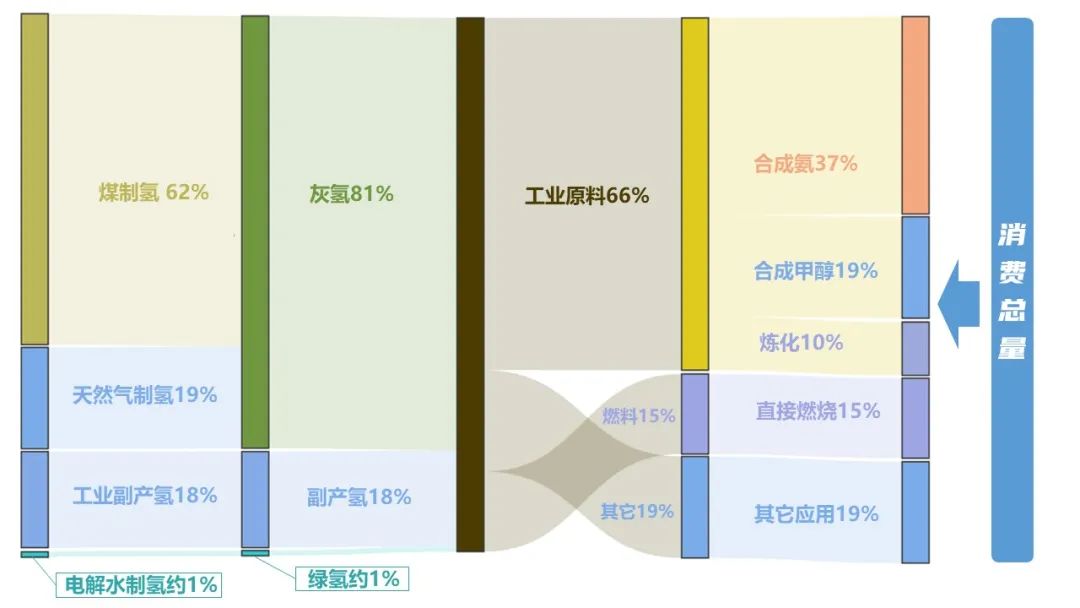

↑ 我國的氫氣生產及消費結構圖

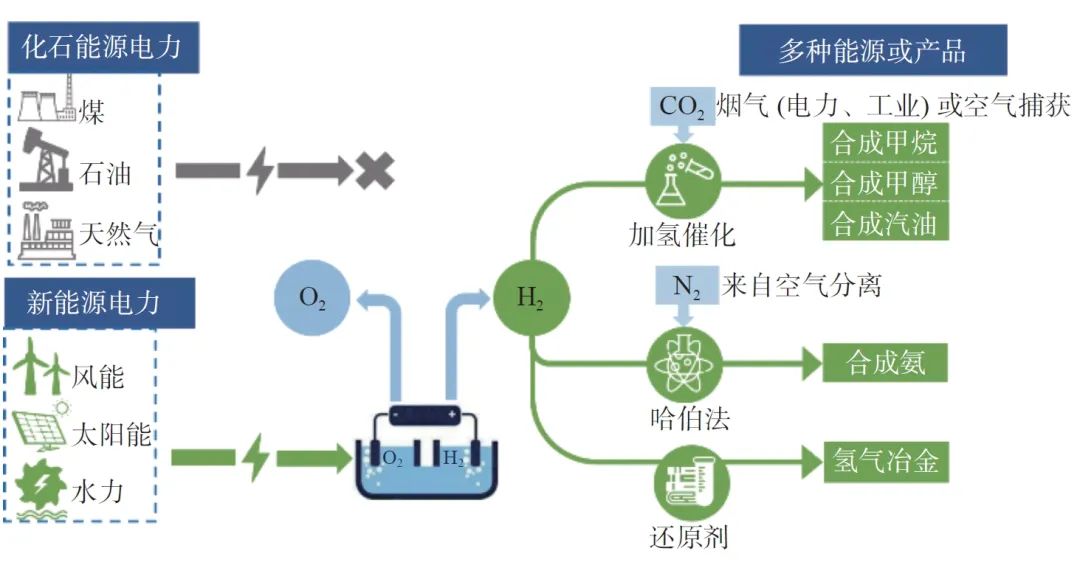

↑ 綠氫在工業上的應用場景
根據相關研究機構的數據估算，我國2020年氫氣的消耗總量在3500萬噸左右，其中綠氫約50萬噸；而到2060年實現碳中和，我國氫氣的消耗總量將達到1.3億噸，其中綠氫的規模也將達到1億噸。綠氫替代無疑是工業領域降低碳排放，實現碳中和的重要抓手。
為實現碳達峰碳中和，可再生能源的建設規模也在不斷擴大，但是鑒于其波動性、間歇性的特點，并不能全部以電能的形式融合到電力系統中。儲能可以快速、大規模地在電網側、發電側、用戶側全面發展，有利于保障新型電力系統的穩定性。氫能也是廣義上的儲能，其具備燃料與原料的雙重屬性，是新能源滲透工業領域，促進其低碳轉型的重要介質。新能源通過電解水制氫的形式轉化成綠氫，對工業領域中的用氫場景進行替代（綠氫替代灰氫），并解決無法通過綠電替代減碳的場景。
氫能與儲能都是現在與未來明確的發展方向，并具備巨大的產業市場前景，現階段，兩者面臨的共同問題是技術不夠成熟、工程示范經驗不足、利用成本高昂等。除了政策和資金的支持，應該更關注關鍵技術的攻關和核心裝備的研發，基于可靠的成套技術，合理布局，有序進行工程應用示范，積累運營經驗，實現技術進步與成本降低。
