中國儲能網訊：新加坡能源集團公司(SPGO)成立于1995年10月，承擔地區電力系統和燃?xì)庀到y(tǒng)的運行維護任務，包括新能源資產公司(SPPA)、新能源電網公司(SPPG)、新能源燃?xì)夤竞托履茉捶?wù)公司。同時，新加坡政府主持成立了具有政府職能的能源管理局(EMA)和能源市場公司(EMC)，其中EMA充當電力市場管制者和系統運行者的角色，EMC充當批發市場運行者的角色。
新加坡總面積為682公里，人口約有400萬。截至2005年3月31日，新加坡電網發電裝機容量為9330兆瓦。2005年新加坡電網最高用電負荷5408兆瓦，全社會用電量333.14億千瓦時;全年負荷較為平穩，不存在夏季高峰和冬季高峰;全部負荷中商業占到40%、工業占40%、居民占20%。SPGO服務的客戶數超過100萬戶。
新加坡電網供電可靠性世界一流

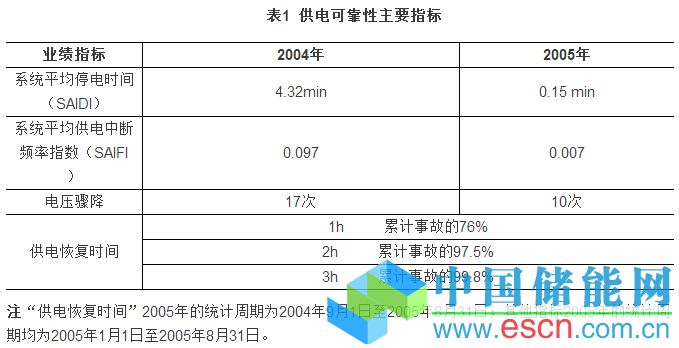

新加坡電網的供電可靠性位于世界的前列，已達到“6個9”的高水平(99.9999%)。SPPG針對該國用電負荷密度大、供電可靠性要求高等特點，通過先進的電網規劃思路、原則和方法，在規劃理念、規劃手段、管理機制以及與政府部門協調等方面都值得我國城市電網規劃人員學習。
需要說明的是，新加坡地區的供電可靠性指標統計對象涉及400(230)V～230kV各電壓等級用戶，從這個意義上來說，該指標是統計到各電壓等級所有用戶的真正意義上的用戶供電可靠性。因此新加坡地區不再統計各類輸變電設備可用率指標。由于預安排停電引起的停電時戶數相當少，預安排停電不計入供電可靠性統計范疇。
新加坡電網規劃工作的開展
輸電網規劃主要由3個階段組成，即規劃研究(負荷預測、潮流計算和短路計算)、網絡設計(方案陳述、方案風險評估、建議)和規劃批準(EMA、商務評估委員會、董事會)。
輸電網遠景規劃：以未來35年為規劃水平年，主要規劃遠景年主干輸電網架，并規劃相應的電力主通道(以新建隧道為主)。
長期規劃：主要提供10年總負荷預測。
配電網規劃：設計理念基于客戶申請、適時發展、密切監視負荷增長(GMap的報告)以及需求容量發展，即GMap應用軟件利用SCADA系統的負荷數據每月進行一次環網負荷計算(一般采用將一個22千伏環網的起點、終點負荷相加)，若負荷超過環網額定容量(15MVA，該容量是由截面為300平方毫米的22千伏電纜組成的環網考慮“N-1”原則后推算出來)的80%，需要考慮采用網絡調整的方案即通過平衡周邊環網的負荷或新增環網的方法來解決。
電力通道規劃：新加坡當時尚無系統全面的通道規劃。由于新加坡法律規定新建或開挖道路兩年內不得再次開挖，且道路開挖費遠比電纜本身昂貴，所以SPPG通過參加政府相關部門每3個月召開一次的道路施工計劃協調會，結合5年變電站建設計劃適時預先鋪設排管。電纜隧道主要用于敷設400千伏和230千伏電纜，設計的每條隧道可走8回共計24條電纜。
變電站建設的若干問題
土地落實：在新加坡，230kV和400kV的土地由SPPG自行購買。
EMA每年根據SPPG的變電站建設計劃，向政府提出400千伏和230千伏變電站的用地需求，政府相應提供廉價或者打折的土地(根據市場價格最多優惠40%)，并由輸電規劃組的兩位技術員負責完成這些400千伏及230千伏變電站用地購買。400千伏和230千伏變電站目前全是獨立建筑。
66千伏變電站站址一般由用戶無償提供，如果沒有用戶提供則由SPPG自行購買。66千伏變電站目前全是獨立建筑。
22千伏變電站站址全部由用戶提供，產權歸用戶所有，SPPG有使用權。22千伏變電站大多數和建筑物結合。
變電站出線通道：在變電站里面預留鋪設電纜的空間，如果公路緊挨變電站，最少要留4m寬用來鋪設電纜;如果沒有公路，最少要留6m寬用來鋪設電纜;盡量避免在鋪設電纜的地面上安裝消防栓，路燈等等。
新加坡電網規劃經驗總結
規劃理念超前：SPPG所有工作的核心是為用戶提供充分、安全、可靠的電能傳輸。首先從電網規劃理念著手，對電網的安全可靠性進行了重新定義，提出了多臺變壓器并聯運行和環網連接閉環運行等模式，可以真正的做到滿足“N-1”供電安全標準，即在一臺變壓器或一回電纜進線故障的情況下不中斷供電。
同時，為了確保對重要用戶的安全可靠供電，新能源提出第三接入點或備用電源的概念，使得重要用戶在進線電源“N-2”緊急情況下，能夠在短時間內迅速恢復供電，做到滿足“N-1.5”供電安全標準(指介于“N-1”和“N-2”供電安全標準之間)。
區域負荷預測工作做得比較細致。一方面，區域負荷預測結果必須與能源管理局所作的負荷總量預測結果吻合;另一方面，區域負荷預測必須真正落地，即落實到相對應的每座66千伏變電站之中，為下一階段的輸電網絡規劃提供扎實的基礎。
電網規劃原則與設備運行狀況緊密結合，根據設備的使用生命周期確定網絡的設計年限，具體實施時以30年為周期，確保網絡在使用周期內滿足負荷發展需求。
規劃手段先進：新能源制定的輸配電電網規劃業務流程能夠確保規劃理念得到貫徹。由于大部分用戶采用22千伏及以下電壓等級供電，SPPG通過建立標準化和模塊化的用戶接入方案流程設計，使單個用戶接入方案與整個配電網絡規劃和設計理念相吻合。
同時，通過應用相關規劃輔助決策軟件，例如負荷預測軟件、地理信息系統(GMap)和網絡規劃軟件(NPAC和PSSE)等，提高規劃工作的科技含量和工作效率。
管理機制保證：SPPG依靠有效的管理機制來確保將先進的網絡規劃理念應用于網絡規劃的日常工作之中。
一方面，積極引進人才，加強輸電網絡規劃隊伍建設，將其建成一支具有較高技術含量的研究型隊伍;另一方面，依據為用戶提供充分、安全、可靠的電能傳輸?shù)哪康?，制定具體的、具備實際可操作性的配電網絡規劃和設計細則，以便配電網絡規劃人員進行標準化和模塊化設計，從而規范和迅速地為用戶提供供電方案。
同時，SPPG依靠有效的網絡運行和資產管理模式，確保各級輸配電網絡的安全和可靠運行。
政府大力支持：能源管理局(EMA)通過技術(網絡表現)和經濟(電價和回報)指標對新能源電網公司(SPPG)進行管制，對電力工業的發展方向和電力新技術的應用等具有導向作用。
SPPG的電網規劃工作得到政府相關部門的大力支持。一方面，針對規劃400千伏和230千伏變電站站址和規劃通道的需求，政府將為新能源公司提供廉價或者打折的土地;66千伏和22千伏變電站站址一般由土地開發單位負責落實，其中66千伏變電站為獨立建筑，而22千伏變電站基本上與建筑物結合建設。另一方面，區域負荷預測工作得到政府相關部門的大力支持，具體表現在：政府組屋局提供公共住宅的未來5年發展計劃，每年滾動一次;工業園發展局提供未來5年工業發展計劃;市區重建局提供土地征用以及出售的情況或計劃、舊城改造計劃及其他事宜;經濟發展局提供新加坡經濟發展規劃;工程發展商提供大型基礎設施發展計劃。
啟示和借鑒：通過對新加坡電網規劃的了解和學習，在規劃理念、規劃內容及規劃手段方面對我國的電網規劃工作人員有很多的啟發，具體有以下幾點：
(1)提升規劃理念。電網的安全供電標準不能簡單地按照全網“N-1”標準實施。在某些重點區域或可靠性要求比較高的區域，應采用多種方法提高標準，重點地區電網需滿足春秋季計劃?rùn)z修方式下“N-1”不失負荷要求(類似于新加坡的“N-1.5”);春秋季計劃?rùn)z修負荷水平，宜按照最高負荷的70%進行控制。電網檢修方式下“N-1”安全供電標準的實施，將標志著國內重點城市電網規劃的理念逐步與國際一流電網接軌。
(2)深化規劃內容。配電網規劃從簡單粗放地、以電網容載比作為規劃主要原則的階段，過渡到精細化地、以變電站供電能力能否滿足區域負荷發展需求為依據的階段;負荷預測工作從傳統的以功能塊為單位的方式過渡到以供電塊為單位，做到區域負荷預測的真正落地。同時，建立每年對規劃進行滾動修改的工作機制，以便及時發現、分析電網中存在的問題，制定對策措施。
(3)完善規劃手段。借鑒國外電力公司先進的規劃手段，逐步通過標準化、模塊化、專業化的規劃輔助設計工具，使具體的電網規劃設計方案與整個電網絡的規劃和設計理念相吻合。具體來說，就是逐步通過計算機網絡，共享自動化系統、營銷系統、輸配電管理系統等系統的已有資源，加強對現有系統數據的挖掘和整理，提高信息資源的利用率和利用水平;同時，采用先進的數學模型，實現基于GIS(地理信息系統)的空間負荷預測和電網規劃輔助決策功能，真正提高規劃工作的科技含量和工作效率。
