中國儲能網訊：這話并不夸張，有抱負的風電企業都在燒錢搞超導技術，而且全世界的風電都在等超導風電技術的實現。所以歐盟給中國企業遠景能源資助1億人民幣，并不是心血來潮。
更大或者更省
風機單機功率從十年前的750KW到現在發展到最大8MW，風機葉片直徑已經大到足以開進一輛公交車，還能更大么?
Bigger than bigger，大無止境，多數人還在關注5MW級別的風電機時，一小部分公司已經默默地在研發10MW級別了，不過，他們發現自己幾乎別無選擇，只能依靠超導技術來實現Bigger than bigger。
此外，利用超導技術高功率密度的優勢研發中型風機，還可以做到Less than less。
超導是一種神奇的現象。1911年，科學家發現，在低溫環境下，汞的電阻消失了(卡茂林˙昂內斯因此獲得了諾貝爾獎)，又過了22年，科學家們發現這種超導體不僅沒有電阻，而且內部磁場也為零。
抗磁性可以使物體在無摩擦的狀態下前進，因此航空運輸?shù)刃袠I(yè)正在積極研發超導磁懸浮技術。
零電阻特性無法像抗磁性這樣直觀展示，但超導體零電阻的特性對能源行業意義重大。因?yàn)槌瑢?dǎo)體的零電阻特性，所以超導電纜可以實現遠程大容量輸電、超導計算機可以告別散熱問題、超導發電機可以大幅提高功率。
目前看來，通往10MW級別及以上的風電機組的道路，幾乎別無他路，但這條路十分難走。難就難在，導體只有在低溫環境下才有超導特性。最開始科學家是發現汞在-268.98℃時變成超導體，之后又經過幾十年的努力，到了1987年，科學家們發現在溫度為77K時釔鋇銅氧具有超導特性。這個溫度對應我們常用的攝氏度，接近-200度，試想在工業應用時，要保持-200度的低溫，為此付出的成本將多么高昂。
因此工程師和科學家們將攻關重點放在兩個地方：一是想辦法以低廉的成本創造低溫環境;二是以各類手段尋找高溫超導體。在下游應用領域，風電行業表現十分積極，投入了大量的人力、物力、智力。
永磁發電機帶領風電行業成功走向了5MW級別，但再進一步邁向10MW級別，永磁直驅或者雙饋風機都難堪大任。因?yàn)樵谀壳暗募夹g(shù)條件下，8/10MW是一個門檻，如果想更大一點兒，發電機的尺寸和重量就會嚇?biāo)廊?，沒法更大了。
超導技術是當前唯一可以解決發電機過大過重的技術。超導體的零電阻特性不僅解決了散熱問題，而且由于電流密度較傳統電機提高數倍乃至數十倍，功率密度將會大幅提升。因此，同樣功率條件下，超導發電機的重量、體積和材料消耗將遠遠小于傳統發電機。
對下一代風機技術的沖鋒已經開始，堂吉訶德大戰風車的故事在歐洲、美國、中國輪番上演，但各方的戰略目標卻并不相同。
全球最早的10MW風機ST10
ST10由挪威公司Sway設計研發，這家公司的成立使命就是研發10MW風機，從2005年開始，他們一直醉心于研發10MW的風機。

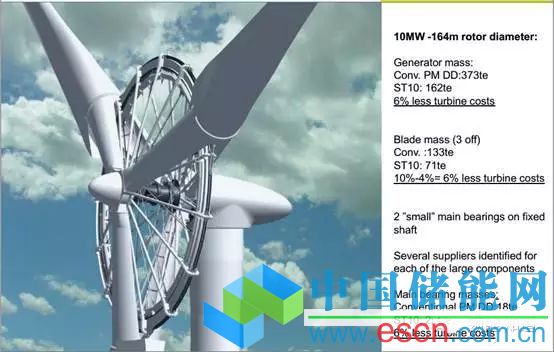

Sway ST10渦輪機有一個大直徑的永久磁鐵環式無鐵芯發電機，直接由渦輪機轉子驅動。該系統與傳統設計相比重量顯著減少，消耗更少的能源成本，特別適合離岸安裝。
ST10的主要優勢是節省稀土，比傳統的永磁直驅式發電機能夠節省35-40%的稀土成本;此外，結構上的優化，使得發電機重量比傳統同樣大小的永磁直驅式發電機輕55-60%?？傮w節省的成本約為20%左右。
ST10功率10MW，轉子直徑164米，葉片長度67米，截至2012年年底，Sway已投入了超過20百萬歐元研發ST10。ST10樣機計劃安裝在挪威西海岸，項目已經獲得挪威政府批準。
或許是因?yàn)镾way在10MW風機上投入的時間之長、成本之高令人心生敬畏，此后研發10MW風機的公司幾乎全部放棄了永磁技術路線，轉戰超導發電機。
美國SeaTitan 10MW風電機組
因?yàn)楹腿A銳風電的訴訟，AMSC(美國超導)在中國廣為人知，AMSC一直致力于超導領域的研究和應用。AMSC此前曾為美國海軍設計過超導發電機用來推動輪船，并在2009年成功應用于36.5MW的海軍發動機上，完成了全功率測試。

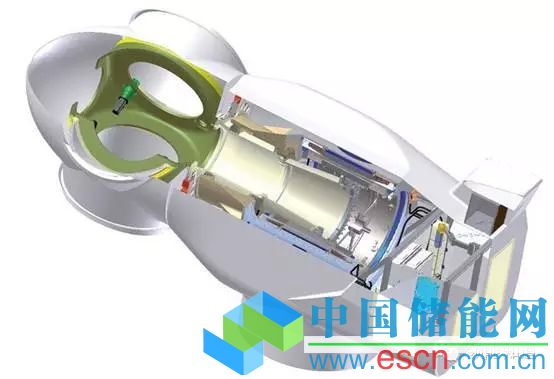

在此基礎上，2010年AMSC開始研發風機發電機，并于2012年完成設計。該風機輪轂高近125米，塔筒頂部直徑5米，底部直徑近8米。管狀鋼結構的塔筒能放置在各種類型的傳統導管架及深水基礎上。SeaTitan風機的核心部分采用高溫超導發電機系統，它在全功率時電能損失能降低一半。
SeaTitan采用直驅式發電機，因此不用考慮主軸偏移帶來的影響，并且能夠通過大間隙的自由運動進行抵消。 除此之外，這項新技術還具有風機功率密度高、部分負載效率高、噪音小、沒有諧波、易于維護等優點。
由于發電機的重量減輕，這樣發電機可直接放在塔筒上，從而可以改進主機架設計，并將負載直接從輪轂傳遞到塔筒。
AMSC正在為SeaTitan10MW風機尋找商業合作伙伴以批量化生產。
歐盟SUPRAPOWER項目
2013年4月23日，歐委會積極倡導，由西班牙Tecnalia能源公司(風力發電強項)和德國Karisruhe技術研究所(低溫和超導強項)聯合領導的歐洲SUPRAPOWER研發團隊正式組成。研發團隊目前有9家歐洲頂尖的新能源技術企業和科研機構參與，項目初期的研發經費由Tecnalia公司承擔，歐盟第七研發柜架計劃(FP7)已經承諾提供技術研發資助。

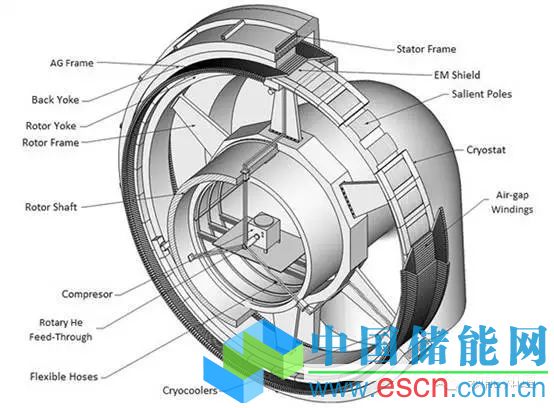

利用超導體的巨大潛力來發展風能，是歐盟資助的項目SUPRAPOWER的研究目標。帶有超導體的發電機可以將功效提高到10兆瓦，在電機中使用超導材料能減少同步電抗和勵磁損失，增加空氣縫隙中的磁通量密度，無需鐵磁芯。與永磁發電機相比，能夠減少約50%的重量。
相比于目前廣泛使用的永磁風力電機，超導體電機僅需要不到其1%的稀土。而且，由于驅動電壓低(約100 mV)，超導發電機的轉子的絕緣層熱老化效應減弱，因而沒有絕緣失效的風險。另外，超導發電機零電阻特性決定了風機超負荷運轉時也不會出現過熱的情況。
參與該項目的共有9個來自工業與科研領域的伙伴，其中Karisruhe技術研究所(KIT)為該項目建造旋轉式低溫恒溫器，利用吉福德-麥克馬洪散熱器，通過純熱傳導，使超導線圈冷卻至零下253.15攝氏度。在這個溫度下，超導體可以實現無損耗導電。
目前這個項目的樣機測試等后續進展還沒有進一步的消息。
中國公司遠景能源進軍超導風機
中國企業研發超導風機的消息早已有之，但是傳言多于實際行動，今年，全球最大的科研創新框架計劃歐盟“地平線2020”計劃決定資助遠景能源主導研發的EcoSwing超導風機，資助1億元人民幣，由歐盟和歐盟成員國提供資金支持。
和其他進軍超導技術的顯著不同之處是，EcoSwing超導示范風機功率只有3.6MW，遠景能源的目標看起來不是大，而是要推動風電成本的降低。
遠景能源全球創新中心總裁Anders V.Rebsdorf對媒體介紹，同樣的輸出轉矩，采用遠景能源的EcoSwing超導風機，重量較傳統發電機可以減輕40%以上，這使整個機艙的重量減輕25%，其他原材料的用量也會成比例地減少。同時，稀土使用量至少減少兩個數量級。
由于EcoSwing在轉矩密度方面的優勢，依靠EcoSwing超導風機，風力發電的經濟性將會得到極大程度的提升。據遠景能源全球創新中心測算，采用EcoSwing超導風機技術，風電度電成本有望下降至少30%以上。
為能使此項技術得以成功應用，EcoSwing項目團隊將進行全面的風險研究與評估，在EcoSwing通過認證的實驗室測試后，計劃在遠景丹麥的大兆瓦風電機組上至少運行1年的時間，并且定期維護及開展相關測試及驗證。
通過比較可以發現，四家企業中，Sway起步最早，美國超導有核心技術優勢，Tecnalia能源公司和KIT強強聯合，遠景能源擅長后發制人，各有千秋。但超導技術優勢勝過永磁發電機，Sway雖然起步早，進展緩慢錯在方向有誤;美國超導以及Tecnalia&KIT技術實力雄厚，但超導技術應用于風電領域需要探索，疊加上10MW大功率風機的設計和制造難度，批量化生產尚需時間;遠景能源選擇的3.6MW超導風機路線，是在原3MW風機基礎上進行改進，設計以及批量生產難度較低，產業化進程有可能后來居上。
