中國儲能網訊：光伏電池是由玻璃、EVA、硅片、背板組成，按照玻璃—EVA—電池片—EVA—背板的結構封裝構成，其中背板位于光伏電池背面的最外層，是光伏電池重要 組成部分，不僅起到封裝的作用，同時還起到保證光伏電池不受到環境影響的作用，確保光伏電池的使用壽命。本文將對太陽能電池背板材料、結構的現狀以及發展趨勢作一回顧和分析。
1、光伏背板的類型及優缺點
按照光伏電池背板整體結構劃分，可將光伏電池背板劃分為FPF，F(xiàn)PE，全PET與PET／聚烯烴結構。其中F為含氟薄膜；P為雙向拉伸工藝制備的聚對苯二甲酸乙二醇酯薄膜（即PET薄膜）；E為乙烯－醋酸乙烯（即EVA）；聚烯烴指各種以碳碳結構為主鏈的塑料。這些結構層之間使用膠粘劑進行粘合，通過復 合工藝制備成型。最早的光伏電池背板采用TPT結構，即Tedlar／PET／Tedlar結構，其中Tedlar為杜邦公司所生產的PVF（聚氟乙烯） 薄膜，以杜邦公司的Tedlar為基材的背板主導了大部分的光伏背板市場，第一款進入光伏市場的產品為PVF 2001，目前杜邦公司的Tedlar產品已經開發出第三代。按照光伏電池背板所采用的薄膜材質區分，可以將背板劃分為Tedlar背板、含氟背板、 PET背板與其他一些采用如PE材質的背板產品。
1．1．Tedlar系列
Tedlar結構的背板被稱為經典的背板結構，已成為國內外太陽能電池組件廠首選背板類型。PVF膜的結構穩定、耐環境變化，但是薄膜表面較易出現針孔， 薄膜的水汽阻隔能力較差。同時PVF材料本身含氟量小，所以PVF薄膜需要有足夠的厚度來保證其性能。不過PVF是所有氟材料中成本最低的，非常適合作為 大規模推廣應用的太陽能光伏背板材料。
1．2．含氟背板
在杜邦公司Tedlar產能有限的情況下，光伏電池背板生產企業也采用了其他材質的薄膜來代替Tedlar薄膜生產背板。

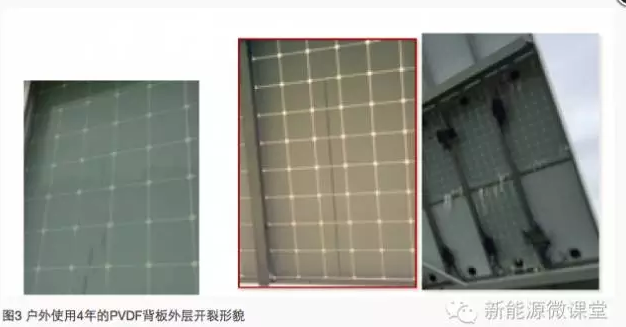

1）PVDF（聚偏氟乙烯） 此類薄膜的生產商主要有法國的阿科瑪公司，韓國SKC等。PVDF是使用量第二大的氟塑料，其熔點和分解點相差大，可以使用 熱塑性塑料加工方法進行加工。PVDF較成熟的制膜技術是使用吹膜的方法。阿克瑪公司擁有專門應用于吹膜的高融體強度級別PVDF樹脂，能吹出厚度僅 5μm的薄膜。PVDF中常加入聚甲基丙烯酸甲酯（PMMA）作為增塑劑以提高其成膜性，加入PMMA后的PVDF的在熔融狀態下更容易成膜。國內的一些 高校如北京化工等在這方面已做了較多的研究。但PVDF加入PMMA后會影響薄膜的抗老化性能，澳大利亞Leoben大學對采用不同氟塑料薄膜的背板老化 結果進行了研究，發現含PMMA（10％～20％）的PVDF薄膜經過1000～2000h濕熱老化后薄膜破損嚴重。歐洲一家公司在中國大力推廣其生產的 PVDF薄膜，盡管該公司提供的數據表明耐候性良好，但從紅外圖譜發現該薄膜含有大量的PMMA的成分；該薄膜為三層結構，特別是中間層PMMA— PVDF合金中的PMMA含量，甚至大大超過PVDF含量，所以該產品的實際耐候性如何，需要時間考驗。
海優威公司使用與歐洲某化學品公司開發的太陽能電池背板用PVDF薄膜生產背板。該P(yáng)VDF薄膜由PVDF、無機顏料和功能性添加劑組成，為單層結構，整 個薄膜內外材料均一，白色薄膜能百分之百遮蔽紫外線，經2000h的紫外老化測試，薄膜的老化性能下降可以忽略不計，其他性能完全可以滿足光伏電池背板對 氟塑料薄膜的各種要求。
2）THV（四氟乙烯－六氟丙烯－偏氟乙烯共聚物） 美國3M公司的BBF背板采用THV含氟薄膜。THV是美國Dyneon公司在20世紀80年代開 發，也是目前唯一的生產廠家。THV是目前市場中最柔軟的氟塑料，當和其他材料復合成多層結構時，柔韌性非常突出。THV的另一個重要特點是本身容易粘 接，無須表面處理就能與其他材料粘接，背板的復合制作工藝和用硅膠粘貼接線盒都十分簡便，特別適用于對背板要求柔軟的場合。
3）ETFE（乙烯－四氟乙烯共聚物） 日本旭硝子株式會社研發的ETFE薄膜，由原料到薄膜完全自產，目前還處于試用階段，尚未達到規?；瘧?yīng)用。
4）ECTFE（乙烯－三氟氯乙烯共聚物） ECTFE由杜邦公司在1946年開發成功，目前商品化的產品只有蘇威公司提供。ECTFE是乙烯和三氟氯乙 烯1：1的交替共聚物，具有典型的氟塑料的耐化學腐蝕性能，沒有一種溶劑在120℃下能侵蝕ECTFE或使其應力開裂，而且具有很高的耐候性和阻隔性。在 商品化光伏電池背板中，ECTFE是最好的耐候?qū)拥牟牧稀?
5）PTFE（聚四氟乙烯）、FEVE（氟乙烯與乙烯基醚的共聚物） PTFE背板多采用涂覆法制備，大部分由國內企業生產。由于前幾年太陽能電池背板需 求旺盛，國外公司均不對中國供應氟塑料薄膜，所以國內開發了其他國家不生產的使用涂料的背板，背板采用氟碳涂料涂布到PET薄膜上，替代氟塑料薄膜。
由于PTFE涂覆型背板在實際使用中會出現許多問題，如涂覆PET表面后涂料層易形成針孔，影響水汽阻隔率；涂層之間容易形成反粘，同時還存在粘結強度不夠、多層涂布遇到的層間附著問題和涂層開裂等問題。因此，目前實際應用依然以復合型背板為主。
6）PET背板 此類背板多采用經過特殊處理的PET，多層復合而成，多見于日本公司生產的產品。
1．3．其他類型背板
如PE系列，我國許多小廠采用PE作為背板材質，用在小光伏組件上，生產光伏燈具等。
各個氟塑料薄膜對水汽的阻隔能力不同，其中以ECTFE為最優。使用同樣厚度為100μm的薄膜，在氣溫40℃和濕度95％的條件下，PVF每天每平米的水汽透過率超過10～20g，PVDF為2g左右，而常用的PET不超過10g。據多數供應商提供的數據，采用氟塑料薄膜和PET薄膜復合成的背板，其水汽阻隔性能小于2g。表1為各種氟材料的特性。
表1 各種氟材料特性
2、光伏電池背板的性能測試
一款合格的背板需要具有與EVA良好的粘接性、電氣絕緣性、防水防濕和耐侯性等功能，產品必須經過剝離強度、水汽透過率、熱收縮率、絕緣性能測定和經過耐老化、濕熱、濕凍和熱循環試驗合格后方能使用。
剝離強度主要由電子拉力機來進行測試，而熱收縮率則是在真空烘箱內進行，主要是測定背板的力學性能。
水蒸氣滲透率是衡量背板性能好壞的重要指標之一，若背板阻隔水蒸氣滲透的性能不良，則空氣中的濕氣（尤其是陰雨天）會透過背板進入到電池板內側，水蒸氣的 滲透還會影響到EVA的粘結性能，導致背板與EVA脫離，進而使更多濕氣直接接觸電池片而使電池片被氧化。其測試原理為將試驗薄膜隔成兩個獨立的氣流系 統，一側為具有穩定相對濕度的氮?dú)饬鳎㈦S著干燥的氮?dú)饬髁飨蚣t外檢定傳感器，測量出氮?dú)庵兴魵馔高^率。紅外線檢定法在整個實驗過程中全自動測定，不破 壞擴散和滲透的平衡，結果準確可靠，同時由于紅外檢定法檢測傳感器的高靈敏度，因而可以在短時間內測量高阻隔性的材料。
耐老化測試、濕熱測試、濕凍測試、熱循環試驗在紫外光加速老化試驗箱與恒溫恒濕老化箱中進行。背板不僅起到阻隔水汽的作用，還要在自然環境內保證自身的耐候性。
由于背板的結構為多層復合，所以在自然環境中經過長時間的使用后，保持其各層性能與粘結層的效果十分重要。依據IEC標準，光伏電池背板必須進行耐紫外老化、雙85、濕凍等試驗，測試其耐老化性能。
絕緣測試、擊穿電壓測試、最大系統電壓測試是針對光伏電池背板的電性能作出的專業測試，主要采用介電擊穿電壓測試儀、絕緣測試儀、電壓測試機等儀器進行測試，根據ASTM與IEC標準來檢測其性能指標是否達標。
表2為目前國內一些背板企業所生產的光伏電池背板性能參數。
表2 光伏電池背板性能參數
3、光伏背板的國內外現狀和發展趨勢
目前國外最大的光伏電池背板供應商Isovolta大部分產品為PVF與PET的復合體，同時也提供非PVF與增加鋁層的產品。其他的如美國盾膜、德國 August Krempel Soehne、韓國SFC、日本Toppan等較大的光伏電池背板供應商，也都是供應以杜邦Tedlar為基材的產品。由于能夠取代Tedlar的材料較 少，所以目前眾多的組件廠依然以選用以杜邦Tedlar為基材的背板產品為主。雖然大部分背板生產商都希望使用Tedlar，但是由于杜邦公司的 Tedlar供應有限，所以一些背板生產廠開始致力于開發新的不含Tedlar的背板材料，希望降低背板的價格，同時減少對于Tedlar的依賴。
德國的Bayer材料科學集團采用聚碳酸酯的混合物來作為背板材料；美國的Biosolar Inc．則是采用菎麻子為原料生產光伏電池背板材料；日本一些公司則采用經過特殊處理的三層PET復合制造光伏電池背板。
我國的企業中，臺虹采用杜邦Tedlar基材料生產背板，而江蘇匯通、蘇州賽伍等其他采用復合法制備背板的企業，因?yàn)槎虐頣edlar供應緊張而采用Arkema等公司生產的PVDF或者其他的含氟材料。
由于復合法制備光伏電池背板比較困難，國內一些企業改用涂覆法生產光伏電池背板，也取得了一定的成果。涂覆型背板多采用氟碳涂料，涂覆于PET之上，形成 氟層，由于氟碳涂料優越的性能，使得涂覆型的光伏電池背板同樣具有較好的抗環境老化的效果。國內的蘇州中來、杭州帆度、哈氟龍、聯合新材、福斯特等公司皆 采用涂覆法制備光伏電池背板。
無論復合法制備光伏電池背板所采用的氟膜，還是涂覆法制備光伏電池背板所使用的氟碳涂料，所用原料大多從國外進口，價格高且供貨不穩。尤其是受到國外企業專利技術的制約，使得國內沒有相關的替代產品，不得不受到國外氟化工企業的制約。
4、結語
目前，國外的光伏電池背板產品占據了我國市場的大部分份額，作為國產背板生產企業，提高自身產品的科技含量、開發具有自主知識產權的產品，提高市場競爭 力，實現可持續發展是擺在當前急需解決的問題。全球生產背板的企業日益增多，同時許多塑料相關行業的企業也計劃投入到光伏背板生產行業，未來2—3年將會 有更多的企業投產背板，背板產品的競爭將會越來越激烈，因此聚氟乙烯薄膜或其他含氟薄膜的國產化至關重要。
