01、1-4月的韓國電池供應商的表現
2020年1-4 月份全球新能源汽車動力電池的總裝機量為26.0 GWh ,與去年同期相比下降20.7%。三家韓國電池公司的安裝量以兩位數增長,其市場份額從一年前的 16.2%增長到35.3%。LG 化學安裝量增長91.0%,達到6.6 GWh,從去年同期的第四位躍居第一;三星SDI 1.5GWh,增長了 18.9%排名第五。 SK Innovation 增長74.3%至 1.1 GWh。

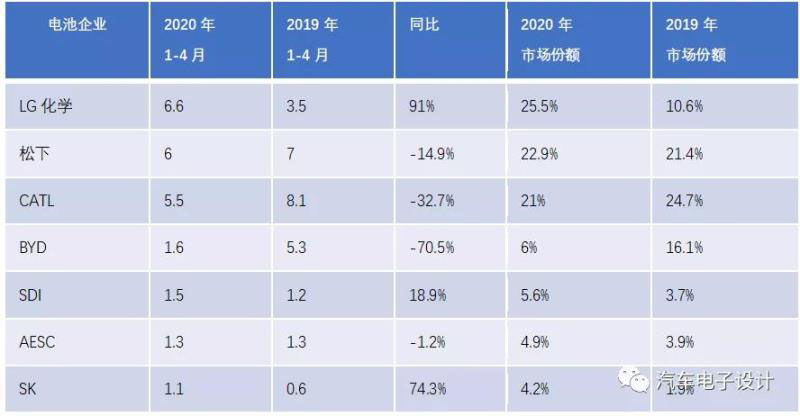

表1 2020年1-4月份的市場份額電池企業
這里很大的原因是中國這里的量少,4月和5月持續回復以后,韓國三家公司的市場份額會持續下降的。

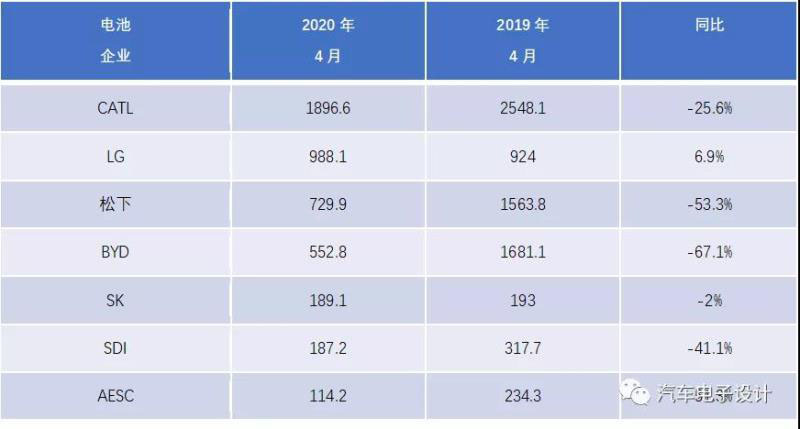

表2 4月份全球動力電池安裝量對比
三家韓國公司的增長歸因于,歐洲和美國車企的安裝量的迅速上升: LG Chem:Renault ZOE,特斯拉Model 3(中國制造)和奧迪E- Tron EV 銷量需求 三星SDI:增長歸功于大眾e-Golf ,寶馬330e和帕薩特GTE的強勁銷售 SK Innovation在現代起亞的銷量需求提升和戴姆勒的PHEV銷量需求上升 如下圖所示,這些是海外的基本盤。

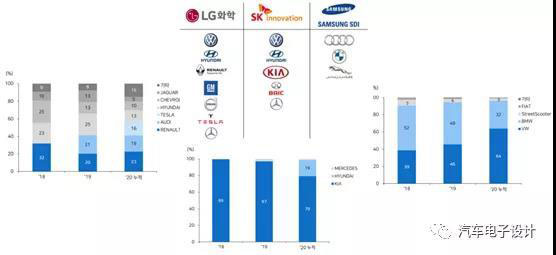

圖2 韓國三家公司的主要銷售增長動力
02、Module in Pack
如下圖所示,在韓國電池的設計路徑中,主要是由海外車企所提出來的,所以有別于我們所知道的CTP和刀片電池結構,韓國動力電池設計的方向是跟著主要的國外車企走的,其中最重要的一個方向,一方面是模組變大,還有一個方向是Module in Pack,把一部分Pack的功能放到模組里面,也就是說把冷卻系統集成到模組里面。
1) 傳統電池系統的冷卻結構是按照從電芯=>模組底板(導熱凝膠+冷卻片)=>電池包的冷卻板(+導熱膠)、模組和電池包的冷卻板各自分開。其實CTP和刀片電池也是解決這個問題的。
2) 韓國電池企業在開發的技術,Module in Pack是通過在模組上集成散熱組件,取消散熱材料和散熱板,以克服結構上的限制,提高散熱效率。這種設計的最大好處是通過為各模組提供一致的冷卻液流速和溫度,可以最大限度地減小模組間的溫差。而且可以通過對冷卻路徑采用分離式設計,也達到了發生泄漏不會讓冷卻液和電芯接觸的效果。

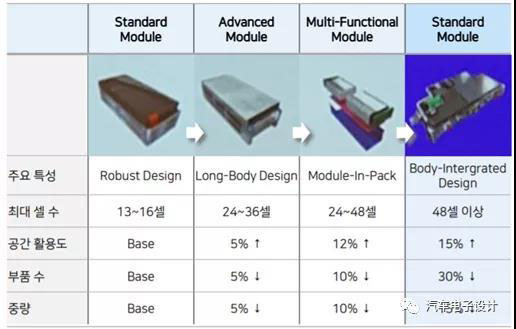

圖3 韓國電池的模組進化路徑
在這種結構設計上,其實我們在之前看到的PPE的結構是非常相似的,可能這種電池結構后面會比較流行,因為模組的結構強度由于簡化可以做材料加強處理。我們可以看到這種設計把兩個590長度的模組合并以后,中間的電氣連接可以直接通過焊接實現連接,減少了電氣連接點,也就是整包可以通過有限個電氣連接插拔點來簡化電氣連接設計,這個模組的功能比之前要多一些。減少了熱界面材料、簡化了冷卻板(這導致以后Pack廠不采購冷卻板了)、減少Busbar(這個是大勢所趨)、結構材料,和我們看到的CTP和刀片電池一樣,也實現了重量減輕和成本降低。

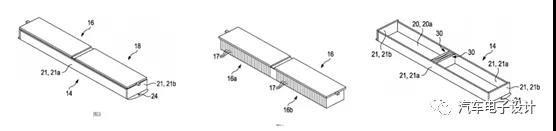

圖4 PPE的專利設計中有這種Module in Pack的想法

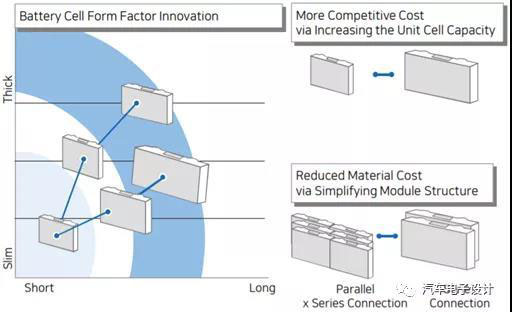

在這種模式下,模組還是模組,還是可修的,但是整個裝配過程變?yōu)橛邢迋€模組,而且之間的隔離度也比較好。在電芯的演變上,SDI給的這個圖還是可以參考的,方殼電芯在結構上的創新還將延續,只不過在具體的操作形式上,中韓兩邊是有點分歧了。
小結:目前電池的創新,可能在2021年左右集中體現出來,到時候可以從產品特性角度來看。
